PD504H - Mikrofon Power Dynamics - Bezpłatna instrukcja obsługi

Typ produktu	Odbiornik mikrofonowy bezprzewodowy z 4 kanałami + mikrofon nagłowny
Marka	Power Dynamics
Model	PD504H
Zasilanie odbiornika	12 V DC 1000 mA przez zewnętrzny zasilacz sieciowy
Zasilanie mikrofonu	Akumulator (nie dołączony, typ do potwierdzenia)
Częstotliwość pracy	Pasmo UHF (np. 827 MHz, szczegóły w instrukcji)
Liczba kanałów mikrofonowych	4 niezależne kanały (A, B, C, D)
Wyjścia audio	Wyjście miksowane Jack 6,35 mm oraz symetryczne wyjścia XLR na kanał
Wyświetlacz	Cyfrowy: częstotliwość, kanał, wskaźniki RF i AF
Główne funkcje	Synchronizacja IR, wybór kanału, regulacja głośności na kanał, odbiór bezprzewodowy
Połączenie antenowe	Złącze anteny BNC
Konserwacja i czyszczenie	Używać suchej ściereczki, bez środków chemicznych
Bezpieczeństwo	Nie otwierać obudowy, unikać wilgoci, używać z gniazdem z uziemieniem
Temperatura pracy	5 °C do 35 °C (w pomieszczeniu)
Części zamienne i naprawy	Naprawy przez autoryzowanego technika, używać oryginalnych części
Informacje ogólne	Certyfikat CE, użytkowanie wewnątrz, nie wyrzucać z odpadami domowymi
Akcesoria w zestawie	Mikrofon nagłowny, zasilacz, antena(y) (niewymienione, ale prawdopodobne)

Często zadawane pytania - PD504H Power Dynamics

Jak zsynchronizować mikrofon z odbiornikiem?

Włącz odbiornik i mikrofon. Na odbiorniku wybierz żądany kanał za pomocą przycisków ▲ i ▼. Przytrzymaj czujnik IR mikrofonu blisko czujnika IR odbiornika, a następnie krótko naciśnij przycisk IR odpowiedniego kanału. Odbiornik i mikrofon zostaną zsynchronizowane.

Co zrobić, gdy sygnał jest słaby lub nie ma go wcale?

Sprawdź, czy odbiornik i mikrofon są na tym samym kanale. Upewnij się, że bateria mikrofonu jest naładowana. Usuń przeszkody między mikrofonem a odbiornikiem (w tym publiczność). Oddal źródła zakłóceń (telefony, Wi-Fi itp.). Odległość między mikrofonem a odbiornikiem powinna wynosić co najmniej 5 m, a między mikrofonami 2 m.

Jaki jest maksymalny zasięg systemu?

Instrukcja nie podaje dokładnego zasięgu, ale dla optymalnego odbioru zachowaj odległość 5 metrów między mikrofonami a odbiornikiem. W idealnych warunkach zasięg może wynosić kilkadziesiąt metrów.

Jak zmienić częstotliwość transmisji?

Użyj przycisków ▲ i ▼ na odbiorniku, aby wybrać inny kanał. Następnie ponownie zsynchronizuj mikrofon za pomocą przycisku IR, jak opisano w synchronizacji. Upewnij się, że nowy kanał jest wolny od zakłóceń.

Czy mogę używać kilku mikrofonów jednocześnie?

Tak, odbiornik PD504H obsługuje do 4 mikrofonów jednocześnie na kanałach A, B, C i D. Każdy kanał ma własną regulację głośności i symetryczne wyjście XLR.

Jak czyścić mikrofon i odbiornik?

Nie używaj środków chemicznych. Wystarczy przetrzeć suchą ściereczką. W przypadku części metalowych unikaj kontaktu z cieczami.

Co oznacza symbol CE na urządzeniu?

Symbol CE potwierdza, że urządzenie jest zgodne z europejskimi normami bezpieczeństwa i kompatybilności elektromagnetycznej. Wszelkie nieautoryzowane modyfikacje unieważniają ten certyfikat.

Co zrobić w przypadku kondensacji po transporcie?

Jeśli urządzenie było narażone na wahania temperatury, nie włączaj go od razu. Pozostaw wyłączone, aż osiągnie temperaturę otoczenia (około 1 godziny), aby uniknąć uszkodzeń spowodowanych wilgocią.

Jak zainstalować odbiornik dla lepszego odbioru?

Umieść odbiornik wysoko (na górze stojaka), bez przeszkód między nim a mikrofonami. Unikaj pobliskich materiałów metalowych. Zachowaj odległość co najmniej 5 metrów od mikrofonów i oddal źródła zakłóceń.

Jak wymienić baterię w mikrofonie?

Otwórz komorę baterii mikrofonu (pokrywę). Wymień baterię na akumulator tego samego typu. Zwróć uwagę na biegunowość. Zamknij pokrywę. Jeśli nie używane przez dłuższy czas, ładuj baterię co 3 miesiące.

INSTRUKCJA OBSŁUGI PD504H Power Dynamics

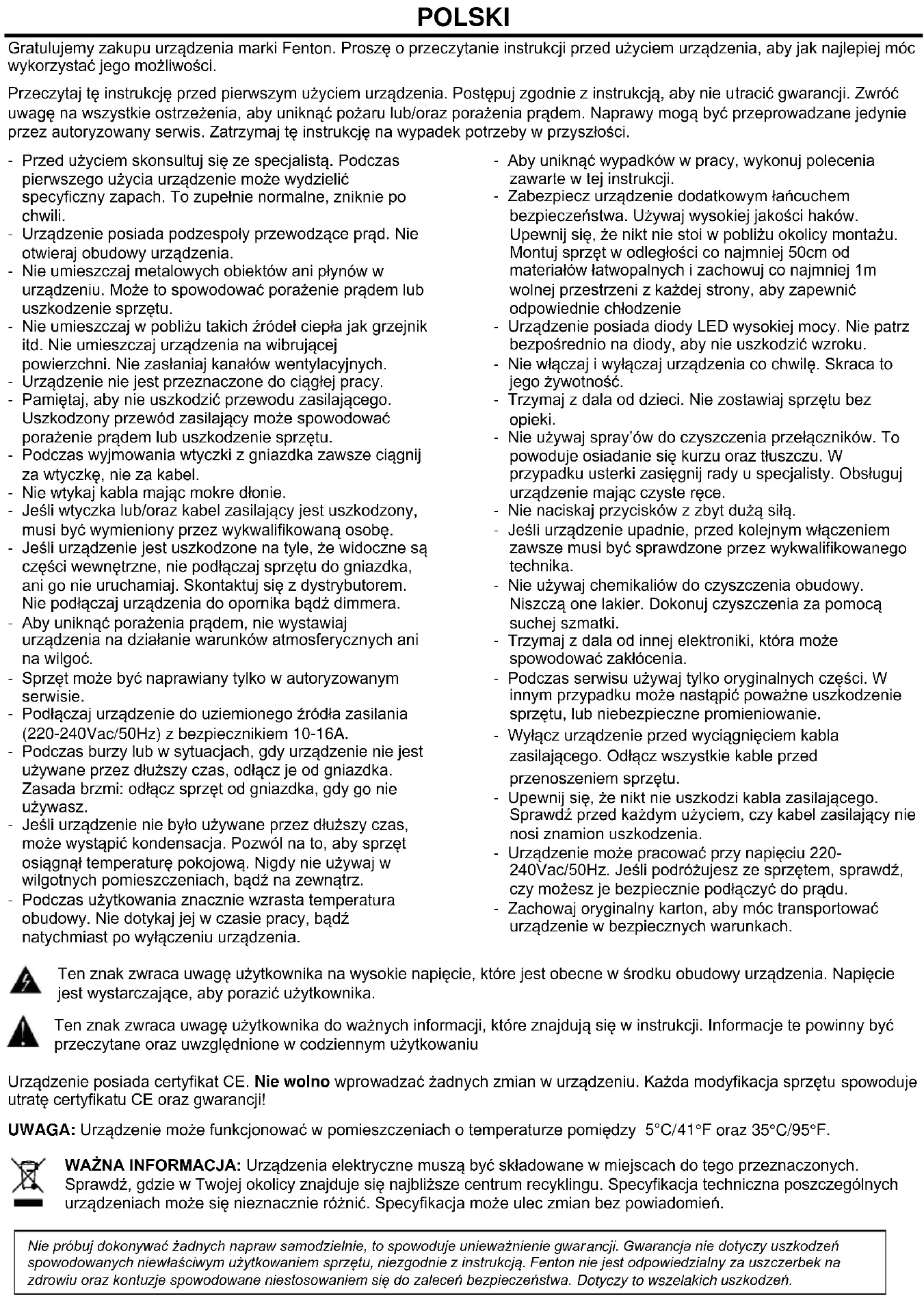

Gratulujemy zakupu urządzenia marki Fenton. Proszę o przeczytanie instrukcji przed użyciem urządzenia, aby jak najlepiej móc wykorzystać jego możliwości.

Przeczytaj tę instrukcję przed pierwszym użyciem urządzenia. Postępuj zgodnie z instrukcją, aby nie utracić gwarancji. Zwróć uwagę na wszystkie ostrzeżenia, aby uniknąć pożaru lub/oraz porażenia prądem. Naprawy mogą być przeprowadzane jedynie przez autoryzowany serwis. Zatrzymaj tę instrukcję na wypadek potrzeby w przyszłości.

• Przed użyciem skonsultuj się ze specjalistą. Podczas pierwszego użycia urządzenie może wydzielić specyficzny zapach. To zupełnie normalne, zniknie po chwili.
• Urządzenie posiada podzespoły przewodzące prąd. Nie otwieraj obudowy urządzenia.
• Nie umieszczaj metalowych obiektów ani płynów w urządzeniu. Może to spowodować porażenie prądem lub uszkodzenie sprzętu.
• Nie umieszczaj w pobliżu takich źródeł ciepła jak grzejnik itd. Nie umieszczaj urządzenia na wibrującej powierzchni. Nie zasłaniaj kanałów wentylacyjnych.
• Urządzenie nie jest przeznaczone do ciągłej pracy.
• Pamiętaj, aby nie uszkodzić przewodu zasilającego. Uszkodzony przewód zasilający może spowodować porażenie prądem lub uszkodzenie sprzętu.
• Podczas wyjmowania wtyczki z gniazdka zawsze ciągnij za wtyczkę, nie za kabel.
• Nie wtykaj kabla mając mokre dłonie.
• Jeśli wtyczka lub/oraz kabel zasilający jest uszkodzony, musi być wymieniony przez wykwalifikowaną osobę.
• Jeśli urządzenie jest uszkodzone na tyle, że widoczne są części wewnętrzne, nie podłączaj sprzętu do gniazdka, ani go nie uruchamiaj. Skontaktuj się z dystrybutorem. Nie podłączaj urządzenia do opornika bądź dimmera.
• Aby uniknąć porażenia prądem, nie wystawiaj urządzenia na działanie warunków atmosferycznych ani na wilgoć.
• Sprzęt może być naprawiany tylko w autoryzowanym serwisie.
• Podłączaj urządzenie do uziemionego źródła zasilania (220-240Vac/50Hz) z bezpiecznikiem 10-16A.
• Podczas burzy lub w sytuacjach, gdy urządzenie nie jest używane przez dłuższy czas, odłącz je od gniazdka. Zasada brzmi: odłącz sprzęt od gniazdka, gdy go nie używasz.
• Jeśli urządzenie nie było używane przez dłuższy czas, może wystąpić kondensacja. Pozwól na to, aby sprzęt osiągnął temperaturę pokojową. Nigdy nie używaj w wilgotnych pomieszczeniach, bądź na zewnątrz.

• Podczas użytkowania znacznie wzrasta temperatura obudowy. Nie dotykaj jej w czasie pracy, bądź natychmiast po wyłączeniu urządzenia.

• Aby uniknąć wypadków w pracy, wykonuj polecenia zawarte w tej instrukcji.

• Zabezpiecz urządzenie dodatkowym łańcuchem bezpieczeństwa. Używaj wysokiej jakości haków. Upewnij się, że nikt nie stoi w pobliżu okolicy montażu. Montuj sprzęt w odległości co najmniej 50cm od materiałów łatwopalnych i zachowuj co najmniej 1m wolnej przestrzeni z każdej strony, aby zapewnić odpowiednie chłodzenie
• Urządzenie posiada diody LED wysokiej mocy. Nie patrz bezpośrednio na diody, aby nie uszkodzić wzroku.
• Nie włączaj i wyłączaj urządzenia co chwilę. Skraca to jego żywotność.
• Trzymaj z dala od dzieci. Nie zostawiaj sprzętu bez opieki.
• Nie używaj spray'ów do czyszczenia przełączników. To powoduje osiadanie się kurzu oraz tłuszczu. W przypadku usterki zasięgnij rady u specjalisty. Obsługuj urządzenie mając czyste ręce.
• Nie naciskaj przycisków z zbyt dużą siłą.
• Jeśli urządzenie upadnie, przed kolejnym włączeniem zawsze musi być sprawdzone przez wykwalifikowanego technika.
• Nie używaj chemikaliów do czyszczenia obudowy. Niszczą one lakier. Dokonuj czyszczenia za pomocą suchej szmatki.
• Trzymaj z dala od innej elektroniki, która może spowodować zakłócenia.
• Podczas serwisu używaj tylko oryginalnych części. W innym przypadku może nastąpić poważne uszkodzenie sprzętu, lub niebezpieczne promieniowanie.
• Wyłącz urządzenie przed wyciągnięciem kabla zasilającego. Odłącz wszystkie kable przed przenoszeniem sprzętu.
• Upewnij się, że nikt nie uszkodzi kabla zasilającego. Sprawdź przed każdym użyciem, czy kabel zasilający nie nosi znamion uszkodzenia.
• Urządzenie może pracować przy napięciu 220-240Vac/50Hz. Jeśli podróżujesz ze sprzętem, sprawdź, czy możesz je bezpiecznie podłączyć do prądu.
• Zachowaj oryginalny karton, aby móc transportować urządzenie w bezpiecznych warunkach.

Ten znak zwraca uwagę użytkownika na wysokie napięcie, które jest obecne w środku obudowy urządzenia. Napięcie jest wystarczające, aby porazić użytkownika.

Ten znak zwraca uwagę użytkownika do ważnych informacji, które znajdują się w instrukcji. Informacje te powinny być przeczytane oraz uwzględnione w codziennym użytkowaniu

Urządzenie posiada certyfikat CE. Nie wolno wprowadzać żadnych zmian w urządzeniu. Każda modyfikacja sprzętu spowoduje utratę certyfikatu CE oraz gwarancji!

UWAGA: Urządzenie może funkcjonować w pomieszczeniach o temperaturze pomiędzy 5°C/41°F oraz 35°C/95°F.

WAŻNA INFORMACJA: Urządzenia elektryczne muszą być składowane w miejscach do tego przeznaczonych. Sprawdź, gdzie w Twojej okolicy znajduje się najbliższe centrum recyklingu. Specyfikacja techniczna poszczególnych urządzeniach może się nieznacznie różnić. Specyfikacja może ulec zmian bez powiadomień.

Nie próbuj dokonywać żadnych napraw samodzielnie, to spowoduje unieważnienie gwarancji. Gwarancja nie dotyczy uszkodzeń spowodowanych niewłaściwym użytkowaniem sprzętu, niezgodnie z instrukcją. Fenton nie jest odpowiedzialny za uszczerbek na zdrowiu oraz kontuzje spowodowane niestosowaniem się do zaleceń bezpieczeństwa. Dotyczy to wszelakich uszkodzeń.

INSTRUKCJA ROZPAKOWYWANIA

OSTRZEŻENIE! Natychmiast po odbiorze urządzenia, ostrożnie otwórz karton ochronny, oraz sprawdź zawartość i stan techniczny przedmiotu. Niezwłocznie powiadom kuriera oraz zachowaj opakowanie zewnętrzne do kontroli, jeśli jakikołwiek element zawartości wygląda na zniszczony w transporcie lub nosi objawy złego traktowania paczki. W takim wypadku należy niezwłocznie odesłać sprzęt do producenta. Sprzęt należy wysłać w oryginalnym opakowaniu.

Jeśli urządzenie było wystawione na działanie niskich temperatur (np. podczas transportu), nie uruchamiaj go od razu. Powstające zjawisko kondensacji widy może uszkodzić urządzenie. Pozostaw urządzenie wyłączone, dopóki nie osiągnie temperatury pokojowej.

ZASILANIE

Na naklejce z tyłu urządzenia znajduje się oznaczenie dotyczące rodzaju zasilania. Sprawdź, czy napięcie w gniazdku zgodza się z wymaganym przez producenta. Złe napięcie może spowodować nienaprawialne uszkodzenie urządzenia.

Zawsze podłączaj urządzenie do zabezpieczonego obwodu elektrycznego (za pomocą bezpiecznika lub wyłącznika instalacyjnego). Upewnij się, że urządzenie jest uziemione, aby uniknąć pożaru lub śmiertelnego porażenia prądem.

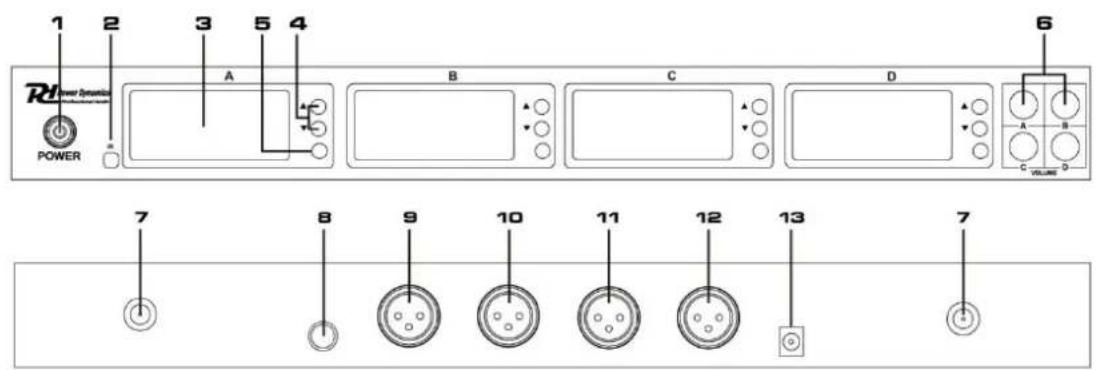

PRZEGLĄD FUNKCJI

1. Power ON/OFF
2. IR sensor
3. Wyświetlacz
4. Przyciski wyboru kanałów
5. Przycisk kontroli IR
6. Kontrola głośności czterech mikrofonów
7. Gniazdo anteny BNC
8. Wyjście zsumowanych wszystkich mikrofonów jack 6.3mm
9. Zbalansowane wyjście XLR kanału D
10. Zbalansowane wyjście XLR kanału C
11. Zbalansowane wyjście XLR kanału B
12. Zbalansowane wyjście XLR kanału A
13. Gniazdo jack na zewnętrzne źródło zasilania (12V DC 1000mA)

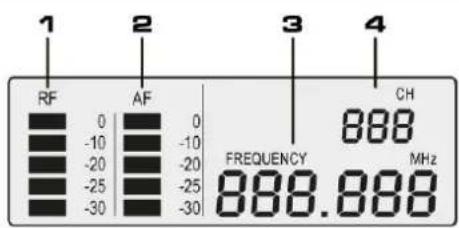

WYŚWIETLACZ

1. Siła sygnału RF
2. Siła sygnału AF
3. Częstotliwość
4. Kanał transmisyjny

- Otwórz klapkę baterii w mikrofonie i włóż nowe, bądź w pełni naładowane baterie. Przytrzymaj włącznik mikrofonu przez 2 sekundy by go uruchomić.

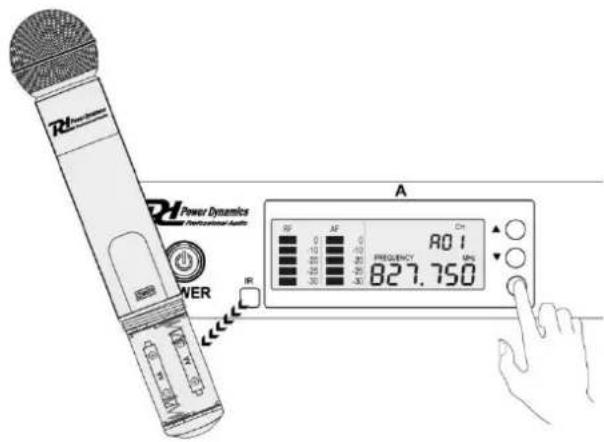

- Wybierz kanał transmisji używając przycisków ▲ i ▼ na odbiorniku. Zbliż mikrofon do sensora IR odbiornika. Naciśnij przycisk kontroli IR by przypisać kanał do mikrofonu.

- W momencie w którym baza I mikrofon zostaną sparowane, zasygnalizuje to wskaźnik RF.

○ WAŻNE: w zależności od ilości kresek sygnału RF wyświetlanych na odbiorniku, możemy ustalić czy sygnał radiowy jest mocny czy słaby.

• Zamknij klapkę baterii mikrofonu.

Dla optymalnego działania:

• Ustaw odbiornik w polu widzenia mikrofonów i upewnij się że nic nie znajduje się na linii pomiędzy bazą a nadajnikami.

- Unikaj ustawiania mikrofonów I odbiornika w pobliżu metalowych przedmiotów.

- Ustawiaj odbiornik zawsze w najwyższym unicie rack'a

- Wyłącz okoliczne urządzenia wykorzystujące falę radiowe, jak telefony, krótkofalówki, komputery etc.

- Ładuj bądź wymieniaj baterie w mikrofonie.

- Zachowaj odległość między mikrofonami min. 2m.

- Podczas próby dźwięku odnajdź miejsca w których mikrofony gubią zasięg I zadbaj o to, by osoby używające ich unikały tych stref.

MIKROFON NAGŁOWNY

Połącz mikrofon do bodypack'a.

Umieść mikrofon w odległości około 15 mm od ust.
