INSTRUKCJA OBSŁUGI PD522 Power Dynamics

Gratulujemy zakupu urządzenia marki Power Dynamics. Proszę o przeczytanie instrukcji przed użyciem urządzenia, aby jak najlepiej móc wykorzystać jego możliwości.

Przeczytaj tę instrukcję przed pierwszym użyciem urządzenia. Postępuj zgodnie z instrukcją, aby nie utracić gwarancji. Zwróć uwagę na wszystkie ostrzeżenia, aby uniknąć pożaru lub/oraz porażenia prądem. Naprawy mogą być przeprowadzane jedynie przez autoryzowany serwis. Zatrzymaj tę instrukcję na wypadek potrzeby w przyszłości.

- Przed rozpoczęciem użytkowania urządzenia należy zasięgnąć porady specjalisty. Przy pierwszym włączeniu urządzenia może pojawić się nieprzyjemny zapach. Jest to normalne i po chwili zniknie.

- Urządzenie zawiera części przewodzące napięcie. Dlatego NIE należy otwierać obudowy.

- Nie należy umieszczac metalowych przedmiotów ani wlewać płynów do urządzenia. Może to spowodować porażenie prądem elektrycznym i nieprawidłowe działanie.

- Nie należy umieszczac ć urządzenia w pobliżu źródeł ciepła, takich jak grzejniki itp. Nie umieszczac ć urządzenia na wibrującej powierzchni. Nie zakrywać otworów wentylacyjnych.

- Urządzenie nie nadaje się do pracy ciągłej.

- Należy zachować ostrożność z przewodem zasilającym i nie wolno go uszkodzić. Wadliwy lub uszkodzony przewód sieciowy może spowodować porażenie prądem elektrycznym i wadliwe działanie.

- Podczas odłączania urządzenia od gniazdka sieciowego należy zawsze wyciągać wtyczkę, a nie przewód.

- Nie należy podłączać ani odłączać urządzenia mokrymi rękami.

- Jeśli wtyczka i/lub przewód sieciowy są uszkodzone, należy je wymienić przez wykwalifikowanego technika.

- Jeśli urządzenie jest uszkodzone w takim stopniu, że widoczne są części wewnętrzne, NIE podłączać urządzenia do gniazdka sieciowego i NIE włączać urządzenia. Skontaktować się ze sprzedawcą.

- Aby uniknąć zagrożenia pożarem i porażeniem prądem, nie wystawiać urządzenia na działanie deszczu i wilgoci.

- Wszystkie naprawy powinny być wykonywane wyłącznie przez wykwalifikowanego technika.

- Podłączyć urządzenie do uziemionego gniazdka sieciowego (220-240Vac/50Hz) zabezpieczonego bezpiecznikiem 10-16A.

- Podczas burzy z piorunami lub jeśli urządzenie nie będzie używane przez dłuższy okres czasu, należy odłączyć je od sieci elektrycznej. Zasada jest taka sama: Gdy urządzenie nie jest używane, należy je odłączyć od sieci zasilającej.

- Jeśli urządzenie nie było używane przez dłuższy okres czasu, może dojść do kondensacji pary wodnej. Przed włączeniem urządzenie powinno osiągnąć temperaturę pokojową.

- Nigdy nie używać urządzenia w wilgotnych pomieszczeniach lub na zewnątrz.

- Aby zapobiec wypadkom w firmach, należy postępować zgodnie z obowiązującymi wytycznymi i instrukcjami.

- Nie należy wielokrotnie włączać i wyłączać urządzenia. Skraca to żywotność urządzenia.

- Przechowywać urządzenie w miejscu niedostępnym dla dzieci. Nie pozostawiać urządzenia bez nadzoru.

- Do czyszczenia przełączników nie używać sprayów czyszczących. Pozostałości tych sprayów powodują osadzanie się kurzu i smaru. W przypadku awarii należy zawsze zasięgnąć porady specjalisty.

- Nie wolno wymuszać używania elementów sterujących.

- Wewnątrz urządzenia znajduje się głośnik, który może powodować pole magnetyczne. Urządzenie należy trzymać w odległości co najmniej 60 cm od komputera lub telewizora.

- Jeśli ten produkt ma wbudowany akumulator kwasowo- ołowiowy. Jeśli nie zamierzasz używać produktu przez dłuższy okres czasu, ładuj go co 3 miesiące. W przeciwnym razie bateria może ulec trwałemu uszkodzeniu.

- Jeśli bateria jest uszkodzona, należy wymienić ją na baterię o tej samej specyfikacji. Uszkodzoną baterię należy utylizować w sposób przyjazny dla środowiska.

- Jeśli urządzenie upadło, przed ponownym włączeniem należy je sprawdzić przez wykwalifikowanego technika.

- Do czyszczenia urządzenia nie należy używać środków chemicznych. Uszkodzą one lakier. Urządzenie należy czyścić wyłącznie suchą ściereczką.

- Trzymać z dala od sprzętu elektronicznego, który może powodować zakłócenia.

- Do napraw należy używać wyłącznie oryginalnych części zamiennych, w przeciwnym razie może dojść do poważnych uszkodzeń i/lub niebezpiecznego promieniowania.

- Przed odłączeniem urządzenia od sieci elektrycznej i/lub innych urządzeń należy je wyłączyć. Przed przeniesieniem urządzenia należy odłączyć wszystkie przewody i kable.

- Upewnić się, że przewód zasilający nie może zostać uszkodzony, gdy ludzie chodzią po nim. Przed każdym użyciem należy sprawdzić przewód sieciowy pod kątem uszkodzeń i usterek!

- Napięcie sieciowe wynosi 220-240Vac/50Hz. Sprawdź, czy gniazdo zasilania pasuje. W przypadku podróży należy upewnić się, że napięcie sieciowe w danym kraju jest odpowiednie dla tego urządzenia.

- Należy zachować oryginalne opakowanie, aby umożliwiać bezpieczny transport urządzenia.

- Przetlumaczono przy pomocy.

Ten znak zwraca uwagę użytkownika na wysokie napięcie, które jest obecne w środku obudowy urządzenia. Napięcie jest wystarczające, aby porazić użytkownika.

Ten znak zwraca uwagę użytkownika do ważnych informacji, które znajdują się w instrukcji. Informacje te powinny być przeczytane oraz uwzględnione w codziennym użytkowaniu

Urządzenie posiada certyfikat CE. Nie wolno wprowadzać żadnych zmian w urządzeniu. Każda modyfikacja sprzętu spowoduje utratę certyfikatu CE oraz gwarancji!

UWAGA: Urządzenie może funkcjonować w pomieszczeniach o temperaturze pomiędzy 5°C/41°F oraz 35°C/95°F.

WAŻNA INFORMACJA: Urządzenia elektryczne muszą być składowane w miejscach do tego przeznaczonych. Sprawdź, gdzie w Twojej okolicy znajduje się najbliższe centrum recyklingu. Specyfikacja techniczna poszczególnych urządzeniach może się nieznacznie różnic. Specyfikacja może ulec zmian bez powiadomień.

Nie próbuj dokonywać żadnych napraw samodzielnie, to spowoduje unieważnienie gwarancji. Gwarancja nie dotyczy uszkodzeń spowodowanych niewłaściwym użytkowaniem sprzętu, niezgodnie z instrukcją. Power Dynamics nie jest odpowiedzialny za uszczerbek na zdrowiu oraz kontuzje spowodowane niestosowaniem się do zaleceń bezpieczeństwa. Dotyczy to wszelakich

INSTRUKCJA ROZPAKOWYWANIA

OSTRZEŻENIE! Natychmiast po odbiorze urządzenia, ostrożnie otwórz karton ochronny, oraz sprawdź zawartość i stan techniczny przedmiotu. Niezwłocznie powiadom kuriera oraz zachowaj opakowanie zewnętrzne do kontroli, jeśli jakikołwiek element zawartości wygląda na zniszczony w transporcie lub nosi objawy złego traktowania paczki. W takim wypadku należy niezwłocznie odesłać sprzęt do producenta. Sprzęt należy wysłać w oryginalnym opakowaniu. Jeśli urządzenie było wystawione na działanie niskich temperatur (np. podczas transportu), nie uruchamiaj go od razu. Powstające zjawisko kondensacji widy może uszkodzić urządzenie. Pozostaw urządzenie wyłączone, dopóki nie osiągnie temperatury pokojowej.

ZASILANIE

Na naklejce z tyłu urządzenia znajduje się oznaczenie dotyczące rodzaju zasilania. Sprawdź, czy napięcie w gniazdku zgadza się z wymaganym przez producenta. Złe napięcie może spowodować nienaprawialne uszkodzenie urządzenia.

Zawsze podłączaj urządzenie do zabezpieczonego obwodu elektrycznego (za pomocą bezpiecznika lub wyłącznika instalacyjnego). Upewnij się, że urządzenie jest uziemione, aby uniknąć pożaru lub śmiertelnego porażenia prądem.

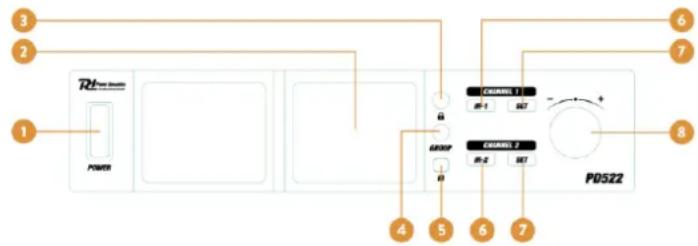

PRZEGLĄD ODBIORNIKA PRZÓD

1. Włączanie/wyłączanie zasilania Przełącznik do włączania/wyłączania urządzenia.
2. Wyświetlacz LCD Pokazuje częstotliwość, kanał, głośność i sygnał.
3. Przycisk blokady Blokuje grupę (1-2).
4. Przycisk grupy Za pomocą tego przycisku można ustawić częstotliwość według grupy.
5. Czujnik podczerwieni Nadajnik podczerwieni do synchronizacji częstotliwości między odbiornikiem a nadajnikami ręcznymi.
6. Przycisk IR Przycisk wyboru kanału do synchronizacji z nadajnikiem ręcznym.
7. Ustaw Naciśnij, aby przełączać między trybami ustawiania częstotliwości i głośności. Obróć pokrętło, aby wybrać żądane wartości.
8. Pokrętło Obróć, aby zmienić wartości głośności i częstotliwości.

3 2 1 RH Power System POWER GROUP CHANNEL 1 IN-1 SET CHANNEL 2 IN-2 SET PDS22 6 7 8 4 5 6 7

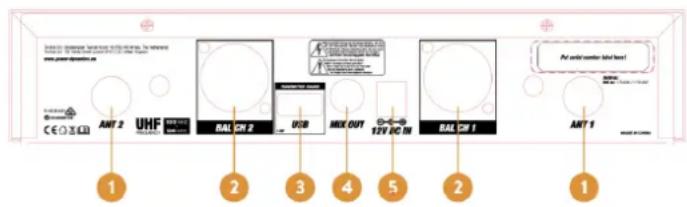

PRZEGLĄD ODBIORNIKA TYŁ

1. Złącza antenowe
2. Złącze XLR Zbalansowane wyjścia mikrofonowe XLR do podłączania (na przykład) mikserów, wzmacniaczy mocy lub innych urządzeń audio.
3. Ładowanie nadajnika Złącza USB do ładowania nadajników ręcznych.
4. Wyjście miksowania Niezbalansowane złącze wyjścia mikrofonowego (jack 6,3 mm) dla kanałów 1-2.
5. Wejście zasilania dla adaptera 12V Złącze do podłączenia dostarczonego zasilacza.

INT 2 UHF BAL CH 2 USB MIX OUT 12V DC IN BAL CH 1 INT 9 1 2 3 4 5 2 1

DZIAŁANIE ODBIORNIKA

• Włącz odbiornik. Wyświetlacz LCD zaświeci się.
• Wybierz częstotliwość, naciskając przycisk SET. Obróć pokrętło do żądanego ustawienia, a następnie naciśnij SET, aby zapisać. Dwukrotne naciśnięcie przycisku SET umożliwia regulację poziomu głośności.
• Naciśnięcie przycisku grupy umożliwia ustawienie żądanej częstotliwości dla grupy poprzez obrócenie pokrętła.
• Po naciśnięciu przycisku blokady grupa (1-2) zostaje zablokowana i nie można wprowadzić żadnych zmian w ustawieniach.

WYŚWIETLACZ ODBIORNIKA

1. Kanal

Pokazuje odpowiedni kanał.

1. Głośność

Pokazuje poziom głośności odpowiedniego kanału.

1. Blokada

Pokazuje stan blokady częstotliwości odpowiedniego kanału.

1. Częstotliwość

Wskazuje częstotliwość kanałów.

1. Sygnał RF

Wskazuje siłę sygnału RF.

1. Sygnał AF

Wskazuje siłę sygnału audio.

①CH ②VOL 25 ③ 530.10 CH 005 MHz ④AF ⑤F

Optymalny odbiór:

• Ustaw odbiornik w taki sposób, aby nic nie zastaniało linii wzroku do mikrofonów.
• Unikaj umieszczania mikrofonów i odbiornika w miejscach, w których może znajdować się metal lub inne gęste materiały.
• Usunąć pobliskie źródła zakłóceń bezprzewodowych, takie jak telefony komórkowe, radiotelefony, komputery, odtwarzacze multimedialne, urządzenia Wi-Fi i cyfrowe procesory sygnału.
• Upewnij się, że baterie mikrofonu są w pełni naładowane.
• Mikrofony powinny znajdować się w odległości większej niż dwa metry (6 stóp) od siebie.
• Mikrofony i odbiornik powinny znajdować się w odległości większej niż 5 metrów (16 stóp) od siebie.

NADAJNIK REÇZNY

1. Wt.

Naciśnij, aby włączyć/wyłączyć mikrofon ręczny.

1. Czujnik podczerwieni

Czujnik podczerwieni do synchronizacji częstotliwości między odbiornikiem a nadajnikiem.

Obróć pokrywę baterii, aby otworzyć i odstonić czujnik podczerwieni.

Funkcja nadajnika:

• Otwórz pokrywy baterii mikrofonu. Naciśnij przełącznik zasilania na mikrofonie. Na odbiorniku: wybierz kanał transmisji. Przytrzymaj czujnik podczerwieni odpowiedniego mikrofonu blisko nadajnika podczerwieni odbiornika. Naciśnij krótko przycisk IR odpowiedniego kanału, aby zsynchronizować mikrofon.
• Gdy odbiornik i mikrofon zostaną zsynchronizowane z tym samym kanałem, pasek RF na wyświetlaczu odbiornika wskaże, że odbierany jest sygnał radiowy.
• Uwaga: im więcej pasków jest wyświetlanych, tym lepszy jest odbiór.
• Ponownie założ pokrywę baterii na mikrofon.

Pokazuje częstotliwość, kanał, stan baterii i sygnał.

1. Czujnik podczerwieni

Czujnik podczerwieni do synchronizacji częstotliwości między odbiornikiem a nadajnikiem.

1. Wejście mikrofonu

Gniazdo wejściowe mikrofonu 3,5 mm do podłączenia mikrofonu typu lavalier.

1. Antena

2. Wskaźnik ładowania LED

Pokazuje stan ładowania. Czerwony = ładowanie, niebieski = pełne naładowanie.

1. Port ładowania

Port ładowania 5 V USB typu C.

1. Włączanie/wyłączanie

Naciśnij, aby włączyć/wyłączyć mikrofon bodypack.

RH Power Emitter R321 RMT1706 1 2 3 4 5 6 7

Funkcja nadajnika:

• Naciśnij przełącznik zasilania na mikrofonie. Na odbiorniku: wybierz kanał transmisji.
  Przytrzymaj czujnik podczerwieni odpowiedniego mikrofonu blisko nadajnika podczerwieni odbiornika. Naciśnij krótko przycisk IR odpowiedniego kanału, aby zsynchronizować mikrofon.
• Gdy odbiornik i mikrofon zostaną zsynchronizowane z tym samym kanałem, pasek RF na wyświetlaczu odbiornikawskaże, że odbierany jest sygnał radiowy.
  Uwaga: im więcej pasków jest wyświetlanych, tym lepszy jest odbiór.

UHF

Nie jest wymagana licencja (z wyjątkiem ograniczeń geograficznych)

BE	DK	F	FI	DE
HU	IT	NL	NO	PL
PT	RO	SI	ES	SE
CH	GB

Belgia (BE), Dania (DK), Francja (F), Finlandia (FI), Niemcy (DE), Węgry (HU), Włochy (IT), Niderlandy (NL), Norwegia (NO), Polska (PL), Portugalia (PT), Rumunia (RO), Słowenia (SI), Hiszpania (ES), Szwecja (SE), Szwajcaria (CH), Wielka Brytania (GB)
