Type de produit	Récepteur micro sans fil avec 4 canaux + microphone serre-tête
Marque	Power Dynamics
Modèle	PD504H
Alimentation du récepteur	12 V DC 1000 mA via adaptateur secteur externe
Alimentation du microphone	Batterie rechargeable (non fournie, type à confirmer)
Fréquence de fonctionnement	Bande UHF (ex. 827 MHz, voir notice pour détails)
Nombre de canaux micro	4 canaux indépendants (A, B, C, D)
Sorties audio	Sortie mix Jack 6,35 mm et sorties XLR symétriques par canal
Affichage	Numérique : fréquence, canal, bargraphes RF et AF
Fonctions principales	Synchronisation IR, sélection de canal, réglage volume par canal, réception sans fil
Connectivité antenne	Prise antenne BNC
Entretien et nettoyage	Utiliser un chiffon sec, pas de produits chimiques
Sécurité	Ne pas ouvrir le boîtier, éviter humidité, utiliser sur prise avec terre
Température d'utilisation	5 °C à 35 °C (intérieur)
Pièces détachées et réparabilité	Réparations par technicien agréé, utiliser pièces d'origine
Informations générales	Certification CE, usage intérieur, ne pas jeter avec ordures ménagères
Accessoires inclus	Microphone serre-tête, adaptateur secteur, antenne(s) (non listé mais probable)

FOIRE AUX QUESTIONS - PD504H Power Dynamics

Comment synchroniser le microphone avec le récepteur ?

Allumez le récepteur et le microphone. Sur le récepteur, sélectionnez le canal souhaité avec les touches ▲ et ▼. Maintenez le capteur IR du microphone près du capteur IR du récepteur, puis appuyez brièvement sur la touche IR du canal correspondant. Le récepteur et le microphone sont alors synchronisés.

Que faire si le signal est faible ou absent ?

Vérifiez que le récepteur et le microphone sont sur le même canal. Assurez-vous que la batterie du microphone est chargée. Éliminez les obstacles entre le micro et le récepteur (y compris le public). Éloignez les sources d'interférences (téléphones, Wi-Fi, etc.). La distance entre micro et récepteur doit être d'au moins 5 m, et entre micros de 2 m.

Quelle est la portée maximale du système ?

La notice ne spécifie pas de portée exacte, mais pour une réception optimale, maintenez une distance de 5 mètres entre les microphones et le récepteur. En conditions idéales, la portée peut atteindre plusieurs dizaines de mètres.

Comment changer la fréquence de transmission ?

Utilisez les touches ▲ et ▼ du récepteur pour sélectionner un autre canal. Ensuite, resynchronisez le microphone via la touche IR comme décrit dans la synchronisation. Assurez-vous que le nouveau canal est libre d'interférences.

Puis-je utiliser plusieurs microphones en même temps ?

Oui, le récepteur PD504H gère jusqu'à 4 microphones simultanément sur les canaux A, B, C et D. Chaque canal dispose de son propre réglage de volume et de sa sortie XLR symétrique.

Comment nettoyer le micro et le récepteur ?

N'utilisez pas de produits chimiques. Essuyez simplement avec un chiffon sec. Pour les parties métalliques, évitez tout contact avec des liquides.

Que signifie le symbole CE sur l'appareil ?

Le symbole CE atteste que l'appareil est conforme aux normes européennes de sécurité et de compatibilité électromagnétique. Toute modification non autorisée annule cette certification.

Que faire en cas de condensation après transport ?

Si l'appareil a subi des écarts de température, ne l'allumez pas immédiatement. Laissez-le éteint jusqu'à ce qu'il atteigne la température ambiante (environ 1 heure) pour éviter tout dommage dû à l'humidité.

Comment installer le récepteur pour une meilleure réception ?

Placez le récepteur en hauteur (haut du rack), sans obstacles entre lui et les micros. Évitez les matériaux métalliques à proximité. Maintenez une distance d'au moins 5 mètres des micros et éloignez les sources d'interférences.

Comment remplacer la batterie du microphone ?

Ouvrez le compartiment batterie du micro (couvercle). Remplacez la batterie par une batterie rechargeable de même type. Veillez à respecter la polarité. Refermez le couvercle. Si non utilisé longtemps, rechargez la batterie tous les 3 mois.

MODE D'EMPLOI PD504H Power Dynamics

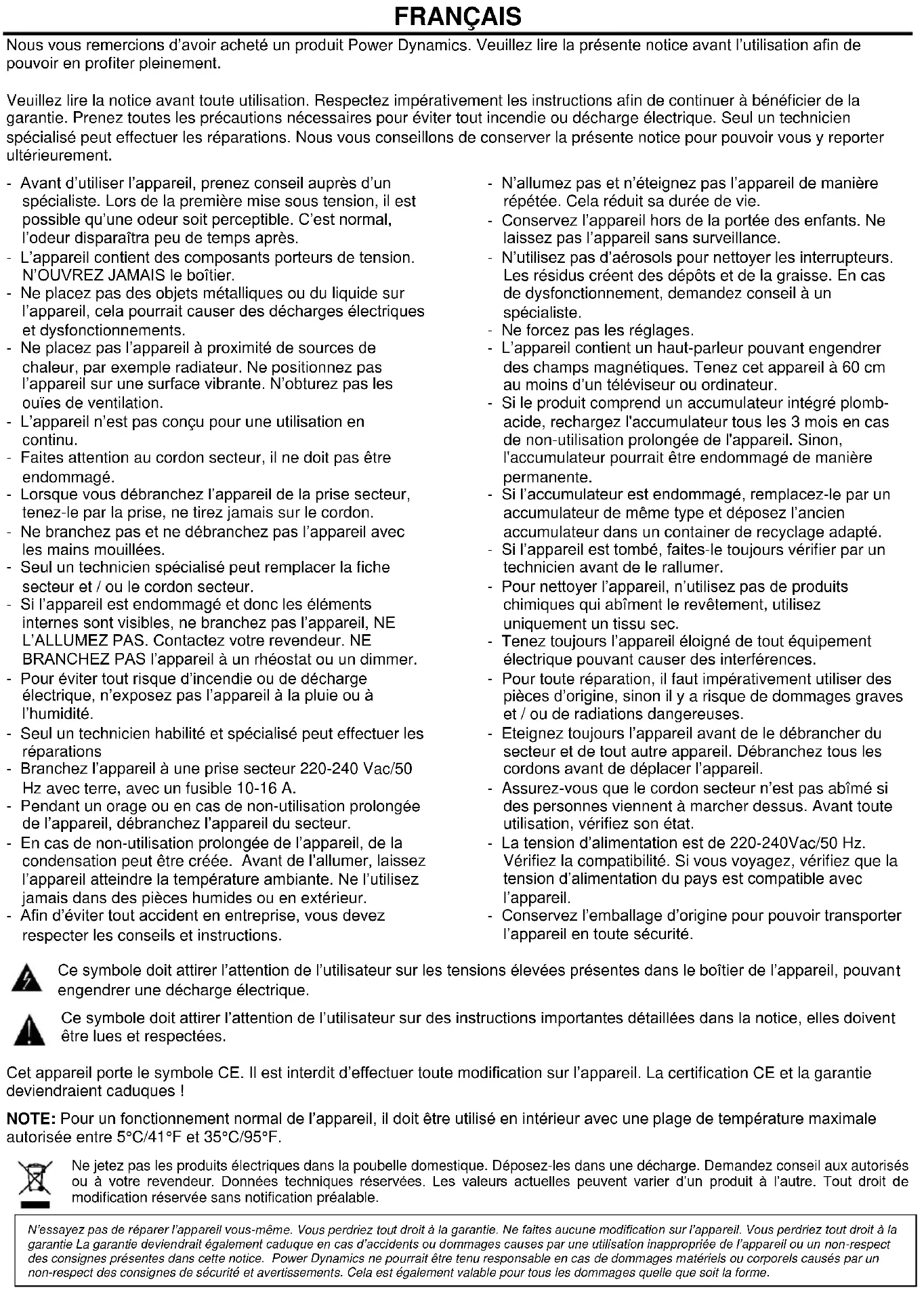

Nous vous remercions d'avoir acheté un produit Power Dynamics. Veuillez lire la présente notice avant l'utilisation afin de pouvoir en profiter pleinement.

Veuillez lire la notice avant toute utilisation. Respectez impérativement les instructions afin de continuer à bénéficier de la garantie. Prenez toutes les précautions nécessaires pour éviter tout incendie ou décharge électrique. Seul un technicien spécialisé peut effectuer les réparations. Nous vous conseillons de conserver la présente notice pour pouvoir vous y reporter ultérieurement.

• Avant d'utiliser l'appareil, prenez conseil auprès d'un spécialiste. Lors de la première mise sous tension, il est possible qu'une odeur soit perceptible. C'est normal, l'odeur disparaîtra peu de temps après.
• L'appareil contient des composants porteurs de tension. N'OUVREZ JAMAIS le boîtier.
• Ne placez pas des objets métalliques ou du liquide sur l'appareil, cela pourrait causer des décharges électriques et dysfonctionnements.
• Ne placez pas l'appareil à proximité de sources de chaleur, par exemple radiateur. Ne positionnez pas l'appareil sur une surface vibrante. N'obturez pas les ouïes de ventilation.
• L'appareil n'est pas conçu pour une utilisation en continu.
• Faites attention au cordon secteur, il ne doit pas être endommagé.
• Lorsque vous débranchez l'appareil de la prise secteur, tenez-le par la prise, ne tirez jamais sur le cordon.
• Ne branchez pas et ne débranchez pas l'appareil avec les mains mouillées.
• Seul un technicien spécialisé peut remplacer la fiche secteur et / ou le cordon secteur.
• Si l'appareil est endommagé et donc les éléments internes sont visibles, ne branchez pas l'appareil, NE L'ALLUMEZ PAS. Contactez votre revendeur. NE BRANCHEZ PAS l'appareil à un rhéostat ou un dimmer.
• Pour éviter tout risque d'incendie ou de décharge électrique, n'exposez pas l'appareil à la pluie ou à l'humidité.
• Seul un technicien habilité et spécialisé peut effectuer les réparations
• Branchez l'appareil à une prise secteur 220-240 Vac/50 Hz avec terre, avec un fusible 10-16 A.
• Pendant un orage ou en cas de non-utilisation prolongée de l'appareil, débranchez l'appareil du secteur.
• En cas de non-utilisation prolongée de l'appareil, de la condensation peut être créée. Avant de l'allumer, laissez l'appareil atteindre la température ambiante. Ne l'utilisez jamais dans des pièces humides ou en extérieur.
• Afin d'éviter tout accident en entreprise, vous devez respecter les conseils et instructions.
• N'allumez pas et n'éteignez pas l'appareil de manière répétée. Cela réduit sa durée de vie.
• Conservez l'appareil hors de la portée des enfants. Ne laissez pas l'appareil sans surveillance.
• N'utilisez pas d'aérosols pour nettoyer les interrupteurs. Les résidus créent des dépôts et de la graisse. En cas de dysfonctionnement, demandez conseil à un spécialiste.
• Ne forcez pas les réglages.
• L'appareil contient un haut-parleur pouvant engendrer des champs magnétiques. Tenez cet appareil à 60 cm au moins d'un téléviseur ou ordinateur.
• Si le produit comprend un accumulateur intégré plombacide, rechargez l'accumulateur tous les 3 mois en cas de non-utilisation prolongée de l'appareil. Sinon, l'accumulateur pourrait être endommagé de manière permanente.
• Si l'accumulateur est endommagé, remplacez-le par un accumulateur de même type et déposez l'ancien accumulateur dans un container de recyclage adapté.
• Si l'appareil est tombé, faites-le toujours vérifier par un technicien avant de le rallumer.
• Pour nettoyer l'appareil, n'utilisez pas de produits chimiques qui abîment le revêtement, utilisez uniquement un tissu sec.
• Tenez toujours l'appareil éloigné de tout équipement électrique pouvant causer des interférences.
• Pour toute réparation, il faut impérativement utiliser des pièces d'origine, sinon il y a risque de dommages graves et / ou de radiations dangereuses.
• Eteignez toujours l'appareil avant de le débrancher du secteur et de tout autre appareil. Débranchez tous les cordons avant de déplacer l'appareil.
• Assurez-vous que le cordon secteur n'est pas abîmé si des personnes viennent à marcher dessus. Avant toute utilisation, vérifiez son état.
• La tension d'alimentation est de 220-240Vac/50 Hz. Vérifiez la compatibilité. Si vous voyagez, vérifiez que la tension d'alimentation du pays est compatible avec l'appareil.
• Conservez l'emballage d'origine pour pouvoir transporter l'appareil en toute sécurité.

Ce symbole doit attirer l'attention de l'utilisateur sur les tensions élevées présentes dans le boîtier de l'appareil, pouvant engendrer une décharge électrique.

Ce symbole doit attirer l'attention de l'utilisateur sur des instructions importantes détaillées dans la notice, elles doivent être lues et respectées.

Cet appareil porte le symbole CE. Il est interdit d'effectuer toute modification sur l'appareil. La certification CE et la garantie deviendraient caduques !

NOTE: Pour un fonctionnement normal de l'appareil, il doit être utilisé en intérieur avec une plage de température maximale autorisée entre 5°C/41°F et 35°C/95°F.

Ne jetez pas les produits électriques dans la poubelle domestique. Déposez-les dans une décharge. Demandez conseil aux autorisés ou à votre revendeur. Données techniques réservées. Les valeurs actuelles peuvent varier d'un produit à l'autre. Tout droit de modification réservée sans notification préalable.

N'essayez pas de réparer l'appareil vous-même. Vous perdriez tout droit à la garantie. Ne faites aucune modification sur l'appareil. Vous perdriez tout droit à la garantie La garantie deviendrait également caduque en cas d'accidents ou dommages causes par une utilisation inappropriée de l'appareil ou un non-respect des consignes présentes dans cette notice. Power Dynamics ne pourrait être tenu responsable en cas de dommages matériels ou corporels causés par un non-respect des consignes de sécurité et avertissements. Cela est également valable pour tous les dommages quelle que soit la forme.

Déballage

ATTENTION ! Immédiatement après réception, vérifiez le contenu du carton et assurez-vous que tous les éléments sont bien présents et en bon état. Si besoin, faites les réserves nécessaires si le matériel ou les cartons sont endommagés. Si l'appareil doit être retourné, faites-le dans l'emballage d'origine.

Si l'appareil a été exposé à des fluctuations importantes de températures (par exemple après le transport), ne l'allumez pas immédiatement. De la condensation peut survenir. Laissez l'appareil éteint le temps qu'il atteigne la température ambiante.

Alimentation

Vous trouvez sur l'étiquette à l'arrière de l'appareil, le type d'alimentation à utiliser. Vérifiez que la tension d'alimentation corresponde à celle mentionnée. Toute autre alimentation peut endommager l'appareil. Reliez l'appareil au secteur, il est prêt à être utilisé. En aucun cas, vous ne devez utiliser de dimmer ou d'alimentation réglable.

Connectez toujours l'appareil à un circuit protégé (disjoncteur ou fusible). Assurezvous que l'appareil soit correctement relié à la terre afin d'éviter tout risque d'électrocution ou d'incendie

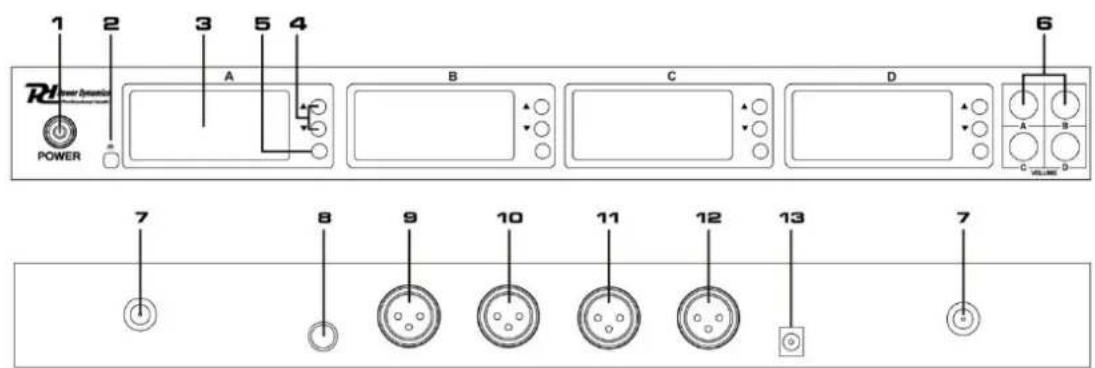

Presentation

1. Interrupteur Power ON/OFF
2. Capteur IR
3. Affichage
4. Touches de sélection des canaux
5. Touche IR
6. Réglage de volume pour les 4 canaux micro
7. Prise antenne BNC
8. Sortie Mix, jack 6,35
9. Sortie micro XLR symétrique canal B
10. Sortie micro XLR symétrique canal A
11. Prise DC pour bloc secteur externe (12 V DC 1000 mA)

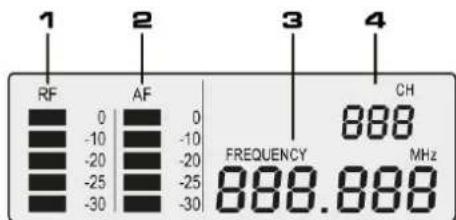

Affichage

1. VU-mètre puissance du signal RF Le nombre de barres correspond à la puissance du signal RF.
2. VU-mètre puissance du signal audio AF Le nombre de barres correspond à la puissance du signal audio AF.
3. Fréquence radio
4. Canal de transmission

• Allumez le récepteur avec l'interrupteur Power.
• Ouvrez le couvercle du compartiment batterie et insérez une batterie pleinement chargée. Appuyez sur l'interrupteur Power sur le microphone pendant deux secondes pour l'allumer.

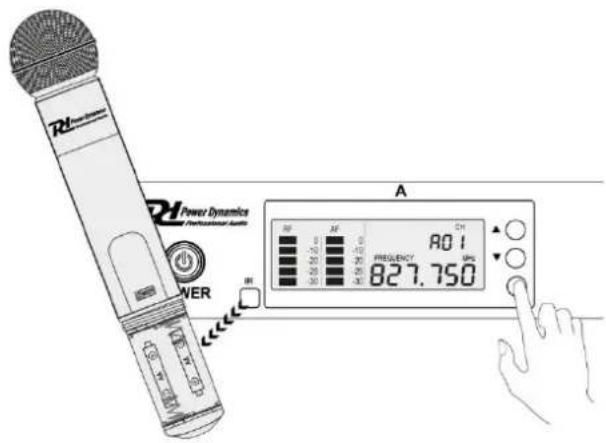

• Sélectionnez votre canal de transmission avec les touches ▲ et ▼ sur le récepteur. Maintenez le capteur IR du microphone près du capteur IR du récepteur. Appuyez brièvement sur la touche IR du canal correspondant pour saisir le canal de fonctionnement du microphone.
• Lorsque le récepteur et le microphone sont réglés sur le même canal de transmission, le bargraphe RF sur l'affichage du récepteur indique qu'un signal radio est reçu.

Remarque : Plus le nombre de barres affichées est important, meilleure est la réception.

- Revissez ou refermez le couvercle du compartiment batterie sur le micro.

Pour une réception optimale :

• Positionnez le récepteur de telle sorte qu'aucun obstacle ne se trouve entre les microphones et le récepteur (y compris le public).
• Evitez de positionner le microphone et le récepteur dans un endroit où des matériaux métalliques ou de forte densité sont présents.
• Placez le récepteur dans la partie supérieure du rack.
• Supprimez les sources d'interférences radio telles que téléphones cellulaires, radios, ordinateurs, lecteurs média, récepteurs Wi-Fi et processeurs digitaux de signal.
• Chargez ou placez la batterie du microphone.
• Maintenez une distance de deux mètres entre chaque microphone.
• Maintenez une distance de 5 mètres entre les microphones et le récepteur.
• Lors des tests de fonctionnement, repérez les endroits où le fonctionnement est moins bon et avisez les présentateurs ou artistes qu'ils doivent éviter cette zone.

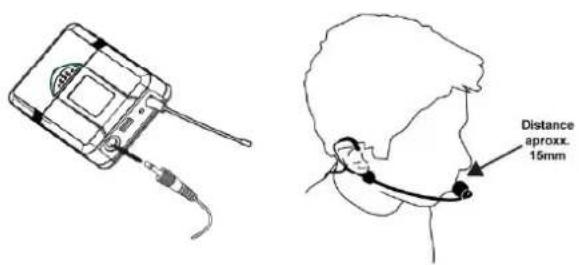

Microphone serre-tete

Reliez la fiche du microphone serre-tête livré à la prise de l'émetteur de poche.

Positionnez le microphone serre-tête à 15 mm environ de votre bouche.
