Tipo de producto	Receptor micro inalámbrico con 4 canales + micrófono de diadema
Marca	Power Dynamics
Modelo	PD504H
Alimentación del receptor	12 V CC 1000 mA mediante adaptador de corriente externo
Alimentación del micrófono	Batería recargable (no incluida, tipo a confirmar)
Frecuencia de funcionamiento	Banda UHF (ej. 827 MHz, consulte el manual para detalles)
Número de canales de micrófono	4 canales independientes (A, B, C, D)
Salidas de audio	Salida mixta Jack 6,35 mm y salidas XLR balanceadas por canal
Pantalla	Digital: frecuencia, canal, barras de RF y AF
Funciones principales	Sincronización IR, selección de canal, ajuste de volumen por canal, recepción inalámbrica
Conectividad de antena	Conector de antena BNC
Mantenimiento y limpieza	Usar un paño seco, no usar productos químicos
Seguridad	No abrir la carcasa, evitar la humedad, usar en toma con tierra
Temperatura de uso	5 °C a 35 °C (interior)
Piezas de repuesto y reparabilidad	Reparaciones por técnico autorizado, usar piezas originales
Información general	Certificación CE, uso en interiores, no desechar con residuos domésticos
Accesorios incluidos	Micrófono de diadema, adaptador de corriente, antena(s) (no listado pero probable)

Preguntas frecuentes - PD504H Power Dynamics

¿Cómo sincronizar el micrófono con el receptor?

Encienda el receptor y el micrófono. En el receptor, seleccione el canal deseado con las teclas ▲ y ▼. Mantenga el sensor IR del micrófono cerca del sensor IR del receptor, luego presione brevemente la tecla IR del canal correspondiente. El receptor y el micrófono están sincronizados.

¿Qué hacer si la señal es débil o no hay señal?

Verifique que el receptor y el micrófono estén en el mismo canal. Asegúrese de que la batería del micrófono esté cargada. Elimine los obstáculos entre el micrófono y el receptor (incluyendo el público). Aleje las fuentes de interferencias (teléfonos, Wi-Fi, etc.). La distancia entre el micrófono y el receptor debe ser de al menos 5 m, y entre micrófonos de 2 m.

¿Cuál es el alcance máximo del sistema?

El manual no especifica un alcance exacto, pero para una recepción óptima, mantenga una distancia de 5 metros entre los micrófonos y el receptor. En condiciones ideales, el alcance puede alcanzar varias decenas de metros.

¿Cómo cambiar la frecuencia de transmisión?

Use las teclas ▲ y ▼ del receptor para seleccionar otro canal. Luego, resincronice el micrófono mediante la tecla IR como se describe en la sincronización. Asegúrese de que el nuevo canal esté libre de interferencias.

¿Puedo usar varios micrófonos al mismo tiempo?

Sí, el receptor PD504H maneja hasta 4 micrófonos simultáneamente en los canales A, B, C y D. Cada canal tiene su propio ajuste de volumen y su salida XLR balanceada.

¿Cómo limpiar el micrófono y el receptor?

No use productos químicos. Simplemente limpie con un paño seco. Para las partes metálicas, evite el contacto con líquidos.

¿Qué significa el símbolo CE en el equipo?

El símbolo CE certifica que el equipo cumple con las normas europeas de seguridad y compatibilidad electromagnética. Cualquier modificación no autorizada anula esta certificación.

¿Qué hacer en caso de condensación después del transporte?

Si el equipo ha sufrido cambios de temperatura, no lo encienda inmediatamente. Déjelo apagado hasta que alcance la temperatura ambiente (aproximadamente 1 hora) para evitar daños por humedad.

¿Cómo instalar el receptor para una mejor recepción?

Coloque el receptor en altura (parte superior del rack), sin obstáculos entre él y los micrófonos. Evite materiales metálicos cerca. Mantenga una distancia de al menos 5 metros de los micrófonos y aleje las fuentes de interferencias.

¿Cómo reemplazar la batería del micrófono?

Abra el compartimento de la batería del micrófono (tapa). Reemplace la batería por una batería recargable del mismo tipo. Asegúrese de respetar la polaridad. Cierre la tapa. Si no se usa durante mucho tiempo, recargue la batería cada 3 meses.

MANUAL DE USUARIO PD504H Power Dynamics

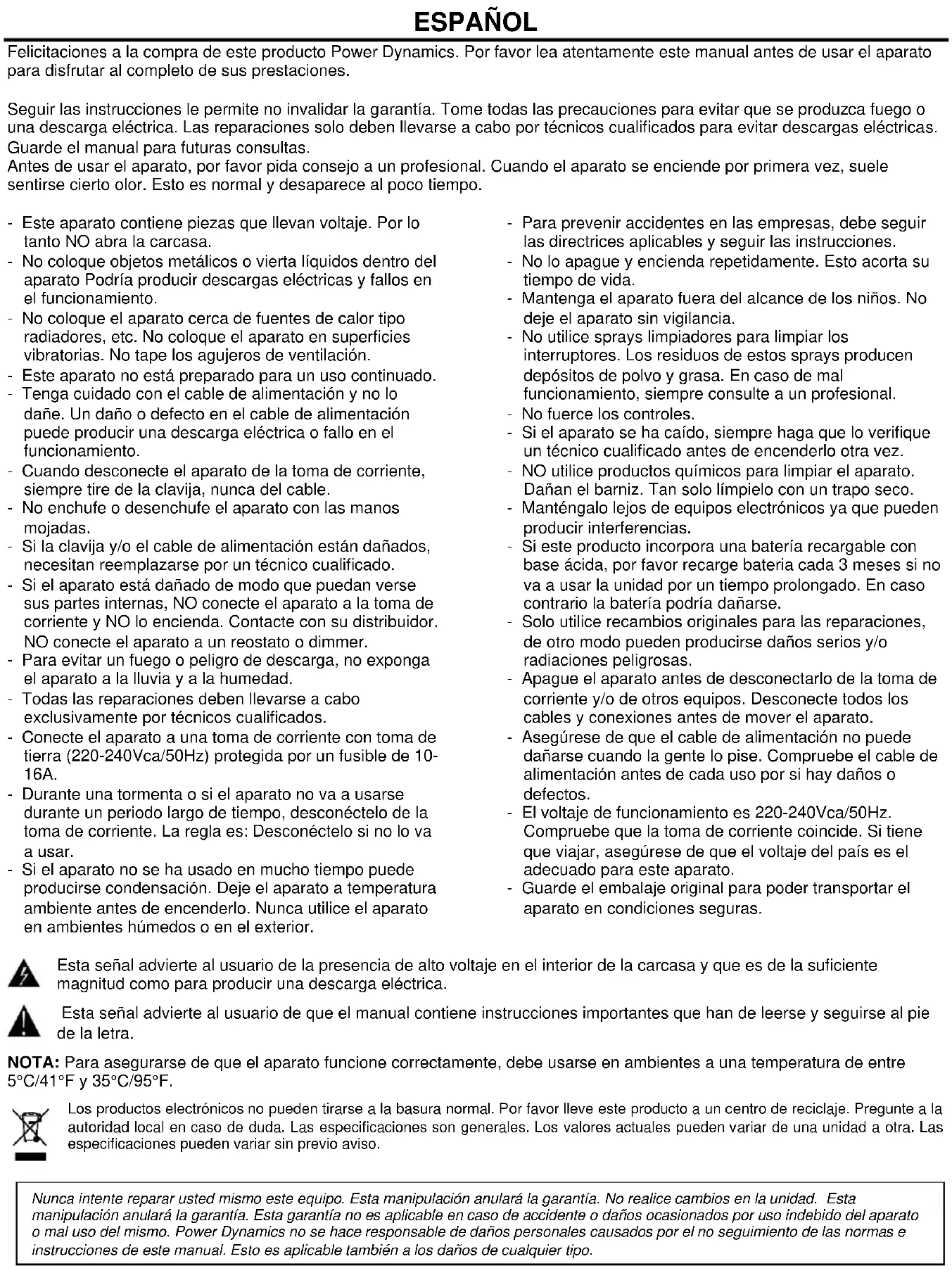

Felicitaciones a la compra de este producto Power Dynamics. Por favor lea atentamente este manual antes de usar el aparato para disfrutar al completo de sus prestaciones.

Seguir las instrucciones le permite no invalidar la garantía. Tome todas las precauciones para evitar que se produzca fuego o una descarga eléctrica. Las reparaciones solo deben llevarse a cabo por técnicos cualificados para evitar descargas eléctricas. Guarde el manual para futuras consultas.

Antes de usar el aparato, por favor pida consejo a un profesional. Cuando el aparato se enciende por primera vez, suele sentirse cierto olor. Esto es normal y desaparece al poco tiempo.

• Este aparato contiene piezas que llevan voltaje. Por lo tanto NO abra la carcasa.
• No coloque objetos metálicos o vierta líquidos dentro del aparato Podría producir descargas eléctricas y fallos en el funcionamiento.
• No coloque el aparato cerca de fuentes de calor tipo radiadores, etc. No coloque el aparato en superficies vibratorias. No tape los agujeros de ventilación.
• Este aparato no está preparado para un uso continuado.
• Tenga cuidado con el cable de alimentación y no lo dañe. Un daño o defecto en el cable de alimentación puede producir una descarga eléctrica o fallo en el funcionamiento.
• Cuando desconecte el aparato de la toma de corriente, siempre tire de la clavija, nunca del cable.
• No enchufe o desenchufe el aparato con las manos mojadas.
• Si la clavija y/o el cable de alimentación están dañados, necesitan reemplazarse por un técnico cualificado.
• Si el aparato está dañado de modo que puedan verse sus partes internas, NO conecte el aparato a la toma de corriente y NO lo encienda. Contacte con su distribuidor. NO conecte el aparato a un reostato o dimmer.
• Para evitar un fuego o peligro de descarga, no exponga el aparato a la lluvia y a la humedad.
• Todas las reparaciones deben llevarse a cabo exclusivamente por técnicos cualificados.
• Conecte el aparato a una toma de corriente con toma de tierra (220-240Vca/50Hz) protegida por un fusible de 10-16A.
• Durante una tormenta o si el aparato no va a usarse durante un periodo largo de tiempo, desconéctelo de la toma de corriente. La regla es: Desconéctelo si no lo va a usar.

• Si el aparato no se ha usado en mucho tiempo puede producirse condensación. Deje el aparato a temperatura ambiente antes de encenderlo. Nunca utilice el aparato en ambientes húmedos o en el exterior.

• Para prevenir accidentes en las empresas, debe seguir las directrices aplicables y seguir las instrucciones.

• No lo apague y encienda repetidamente. Esto acorta su tiempo de vida.
• Mantenga el aparato fuera del alcance de los niños. No deje el aparato sin vigilancia.
• No utilice sprays limpiadores para limpiar los interruptores. Los residuos de estos sprays producen depósitos de polvo y grasa. En caso de mal funcionamiento, siempre consulte a un profesional.
• No fuerce los controles.
• Si el aparato se ha caído, siempre haga que lo verifique un técnico cualificado antes de encenderlo otra vez.
• NO utilice productos químicos para limpiar el aparato. Dañan el barniz. Tan solo límpielo con un trapo seco.
• Manténgalo lejos de equipos electrónicos ya que pueden producir interferencias.
• Si este producto incorpora una batería recargable con base ácida, por favor recarge batería cada 3 meses si no va a usar la unidad por un tiempo prolongado. En caso contrario la batería podría dañarse.
• Solo utilice recambios originales para las reparaciones, de otro modo pueden producirse daños serios y/o radiaciones peligrosas.
• Apague el aparato antes de desconectarlo de la toma de corriente y/o de otros equipos. Desconecte todos los cables y conexiones antes de mover el aparato.
• Asegúrese de que el cable de alimentación no puede dañarse cuando la gente lo pise. Compruebe el cable de alimentación antes de cada uso por si hay daños o defectos.
• El voltaje de funcionamiento es 220-240Vca/50Hz. Compruebe que la toma de corriente coincide. Si tiene que viajar, asegúrese de que el voltaje del país es el adecuado para este aparato.
• Guarde el embalaje original para poder transportar el aparato en condiciones seguras.

Esta señal advierte al usuario de la presencia de alto voltaje en el interior de la carcasa y que es de la suficiente magnitud como para producir una descarga eléctrica.

Esta señal advierte al usuario de que el manual contiene instrucciones importantes que han de leerse y seguirse al pie de la letra.

NOTA: Para asegurarse de que el aparato funcione correctamente, debe usarse en ambientes a una temperatura de entre 5°C/41°F y 35°C/95°F.

Los productos electrónicos no pueden tirarse a la basura normal. Por favor lleve este producto a un centro de reciclaje. Pregunte a la autoridad local en caso de duda. Las especificaciones son generales. Los valores actuales pueden variar de una unidad a otra. Las especificaciones pueden variar sin previo aviso.

Nunca intente reparar usted mismo este equipo. Esta manipulación anulará la garantía. No realice cambios en la unidad. Esta manipulación anulará la garantía. Esta garantía no es aplicable en caso de accidente o daños ocasionados por uso indebido del aparato o mal uso del mismo. Power Dynamics no se hace responsable de daños personales causados por el no seguimiento de las normas e instrucciones de este manual. Esto es aplicable también a los daños de cualquier tipo.

INSTRUCCIONES DE DESEMBALAJE

ATENCIÓN! Inmediatamente después de recibir un dispositivo, desempaque cuidadosamente la caja de cartón, compruebe el contenido para asegurarse de que todas las partes están presentes, y se han recibido en buenas condiciones. Notifique inmediatamente al transportista y conserve el material de embalaje para la inspección por si aparecen daños causados por el transporte o el propio envase muestra signos de mal manejo. Guarde el paquete y todos los materiales de embalaje. En el caso de que deba ser devuelto a la fábrica, es importante que el aparato sea devuelto en la caja de la fábrica y embalaje originales.

Si el aparato ha estado expuesto a grandes cambios de temperatura (tras el transporte), no lo enchufe inmediatamente. La condensación de agua producida podría dañar su aparato. Deje el dispositivo apagado hasta que se haya alcanzado la temperatura ambiente.

FUENTE DE ALIMENTACIÓN

En la etiqueta de la parte trasera del controlador se indica el tipo de fuente de alimentación que debe ser conectado. Compruebe que la tensión de red corresponda a esto, todos los otros voltajes a la especificada, puede causar efectos irreparable. El producto también debe estar conectado directamente a la red para ser utilizado. No en ninguna fuente de alimentación o dimmer ajustable.

Conecte siempre el producto a un circuito protegido (disyuntor o fusible). Asegúrese de que el producto tiene una toma de tierra adecuada para evitar el riesgo de electrocución o incendio.

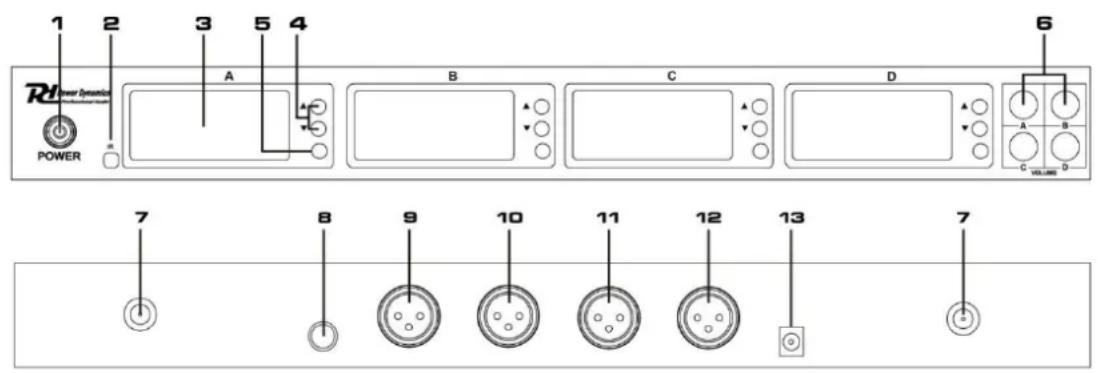

VISTA FRONTAL

1. Power ON/OFF
2. Display
3. Botones de selección de canal
4. Botón aprender IR
5. Controlador de volumen para 4 canales de micrófonos.
6. Conector de antena BNC
7. Salida Mix conector jack 6.3mm
8. Salida micrófono Balanceada XLR canal D
9. Salida micrófono Balanceada XLR canal C
10. Salida micrófono Balanceada XLR canal B
11. Salida micrófono Balanceada XLR canal A
12. Jack DC para alimentador externo (12V DC 1000mA)

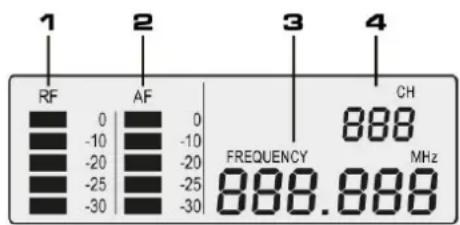

DISPLAY

1. Intensidad de la señal RF El número de barras corresponde a la intensidad de la señal de RF.
2. Intensidad de la señal de audio AF El número de barras corresponde a la intensidad de la señal de audio AF.
3. Frecuencia de Radio
4. Canal de transmisión

- Encienda el receptor con el interruptor de encendido.

- Atornille o abra la tapa de la batería del micrófono y coloque una batería nueva o cargada en su interior. Presione el interruptor de encendido del micrófono durante 2 segundos para encenderlo.

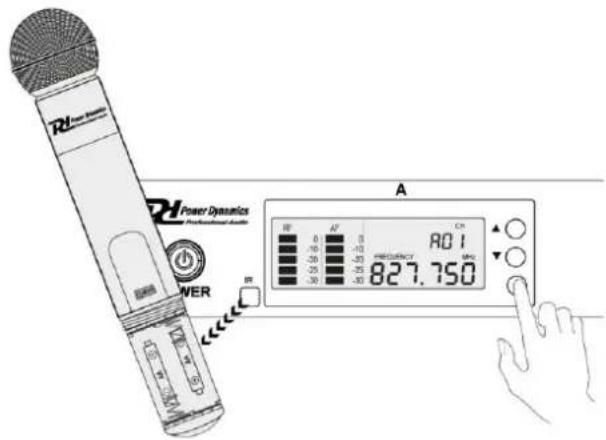

- Seleccione su canal de transmisión, con los botones ▲ y ▼ en el receptor. Mantenga el sensor IR del micrófono cerca del sensor IR del receptor. Presione brevemente el botón IR del canal respectivo para conocer el canal de operación del micrófono.

- Cuando el receptor y el micrófono han sido configurados en el mismo canal de transmisión, la barra gráfica de RF en la pantalla del receptor indicará que se está recibiendo una señal de radio.

Nota: Cuantas más barras se muestran, mejor es la recepción.

- Atornille o cierre la tapa de la batería en el micrófono nuevamente.

Para una recepción óptima:

- Cambie la posición del receptor para que no haya nada que obstruya la línea de visión de los micrófonos (incluido el público).

- Evite colocar el micrófono y el receptor donde pueda haber metal u otros materiales densos.

- Coloque el receptor en la parte superior del rack del equipo.

- Elimine las fuentes cercanas de interferencia inalámbrica, como teléfonos celulares, radios bidirecciones, computadoras, reproductores multimedia, dispositivos Wi-Fi y procesadores de señal digital.

- Cargue o reemplace la batería del micrófono.

- Mantenga los micrófonos a más de dos metros uno del otro.

- Mantenga los micrófonos y el receptor a más de 5 metros de distancia.

- Durante la prueba de sonido, marque los puntos problemáticos y pida a los presentadores o artistas que eviten esas áreas.

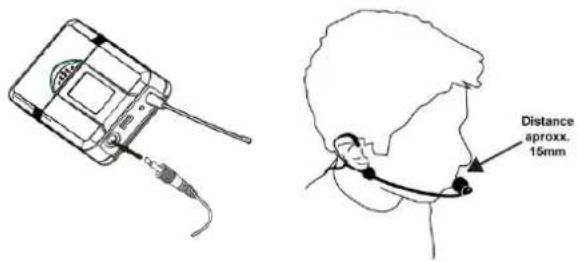

MICRÓFONO DE CABEZA

Conecte el conector del micrófono del auricular suministrado al conector de petaca.

Coloque el micrófono de los auriculares aprox. 15 mm desde la apertura de su boca.
