Producttype	Draadloze microfoonontvanger met 4 kanalen + headsetmicrofoon
Merk	Power Dynamics
Model	PD504H
Voeding ontvanger	12 V DC 1000 mA via externe netadapter
Voeding microfoon	Oplaadbare batterij (niet meegeleverd, type te bevestigen)
Werkfrequentie	UHF-band (bijv. 827 MHz, zie handleiding voor details)
Aantal microfoonkanalen	4 onafhankelijke kanalen (A, B, C, D)
Audio-uitgangen	Mixuitgang Jack 6,35 mm en gebalanceerde XLR-uitgangen per kanaal
Weergave	Digitaal: frequentie, kanaal, RF- en AF-bargraphs
Hoofdfuncties	IR-synchronisatie, kanaalselectie, volumeregeling per kanaal, draadloze ontvangst
Antenneconnectiviteit	BNC-antenneaansluiting
Onderhoud en reiniging	Gebruik een droge doek, geen chemicaliën
Veiligheid	Niet de behuizing openen, vocht vermijden, gebruiken op geaard stopcontact
Gebruikstemperatuur	5 °C tot 35 °C (binnen)
Reserveonderdelen en repareerbaarheid	Reparaties door erkende technicus, originele onderdelen gebruiken
Algemene informatie	CE-certificering, gebruik binnenshuis, niet weggooien met huishoudelijk afval
Inbegrepen accessoires	Headsetmicrofoon, netadapter, antenne(s) (niet vermeld maar waarschijnlijk)

Veelgestelde vragen - PD504H Power Dynamics

Hoe synchroniseer ik de microfoon met de ontvanger?

Schakel de ontvanger en de microfoon in. Selecteer op de ontvanger het gewenste kanaal met de ▲ en ▼ toetsen. Houd de IR-sensor van de microfoon dicht bij de IR-sensor van de ontvanger en druk kort op de IR-toets van het overeenkomstige kanaal. De ontvanger en microfoon zijn dan gesynchroniseerd.

Wat te doen als het signaal zwak of afwezig is?

Controleer of de ontvanger en microfoon op hetzelfde kanaal staan. Zorg ervoor dat de batterij van de microfoon is opgeladen. Verwijder obstakels tussen de microfoon en ontvanger (inclusief publiek). Houd storingsbronnen (telefoons, wifi, enz.) op afstand. De afstand tussen microfoon en ontvanger moet minimaal 5 m zijn, en tussen microfoons onderling 2 m.

Wat is het maximale bereik van het systeem?

De handleiding geeft geen exact bereik, maar voor optimale ontvangst houdt u een afstand van 5 meter tussen microfoons en ontvanger aan. Onder ideale omstandigheden kan het bereik enkele tientallen meters bedragen.

Hoe verander ik de transmissiefrequentie?

Gebruik de ▲ en ▼ toetsen van de ontvanger om een ander kanaal te selecteren. Synchroniseer vervolgens de microfoon opnieuw via de IR-toets zoals beschreven bij synchronisatie. Zorg ervoor dat het nieuwe kanaal vrij is van interferentie.

Kan ik meerdere microfoons tegelijk gebruiken?

Ja, de ontvanger PD504H ondersteunt tot 4 microfoons tegelijkertijd op de kanalen A, B, C en D. Elk kanaal heeft zijn eigen volumeregeling en gebalanceerde XLR-uitgang.

Hoe reinig ik de microfoon en ontvanger?

Gebruik geen chemicaliën. Veeg eenvoudig af met een droge doek. Vermijd contact met vloeistoffen voor metalen delen.

Wat betekent het CE-symbool op het apparaat?

Het CE-symbool bevestigt dat het apparaat voldoet aan de Europese normen voor veiligheid en elektromagnetische compatibiliteit. Ongeautoriseerde wijzigingen maken deze certificering ongeldig.

Wat te doen bij condensatie na transport?

Als het apparaat temperatuurverschillen heeft ondergaan, schakel het dan niet onmiddellijk in. Laat het uitgeschakeld tot het de kamertemperatuur heeft bereikt (ongeveer 1 uur) om schade door vocht te voorkomen.

Hoe installeer ik de ontvanger voor een betere ontvangst?

Plaats de ontvanger op hoogte (boven in de rack), zonder obstakels tussen hem en de microfoons. Vermijd metalen materialen in de buurt. Houd een afstand van minimaal 5 meter tot de microfoons en houd storingsbronnen op afstand.

Hoe vervang ik de batterij van de microfoon?

Open het batterijvak van de microfoon (deksel). Vervang de batterij door een oplaadbare batterij van hetzelfde type. Let op de polariteit. Sluit het deksel. Bij langdurig niet gebruiken, laad de batterij elke 3 maanden op.

GEBRUIKSAANWIJZING PD504H Power Dynamics

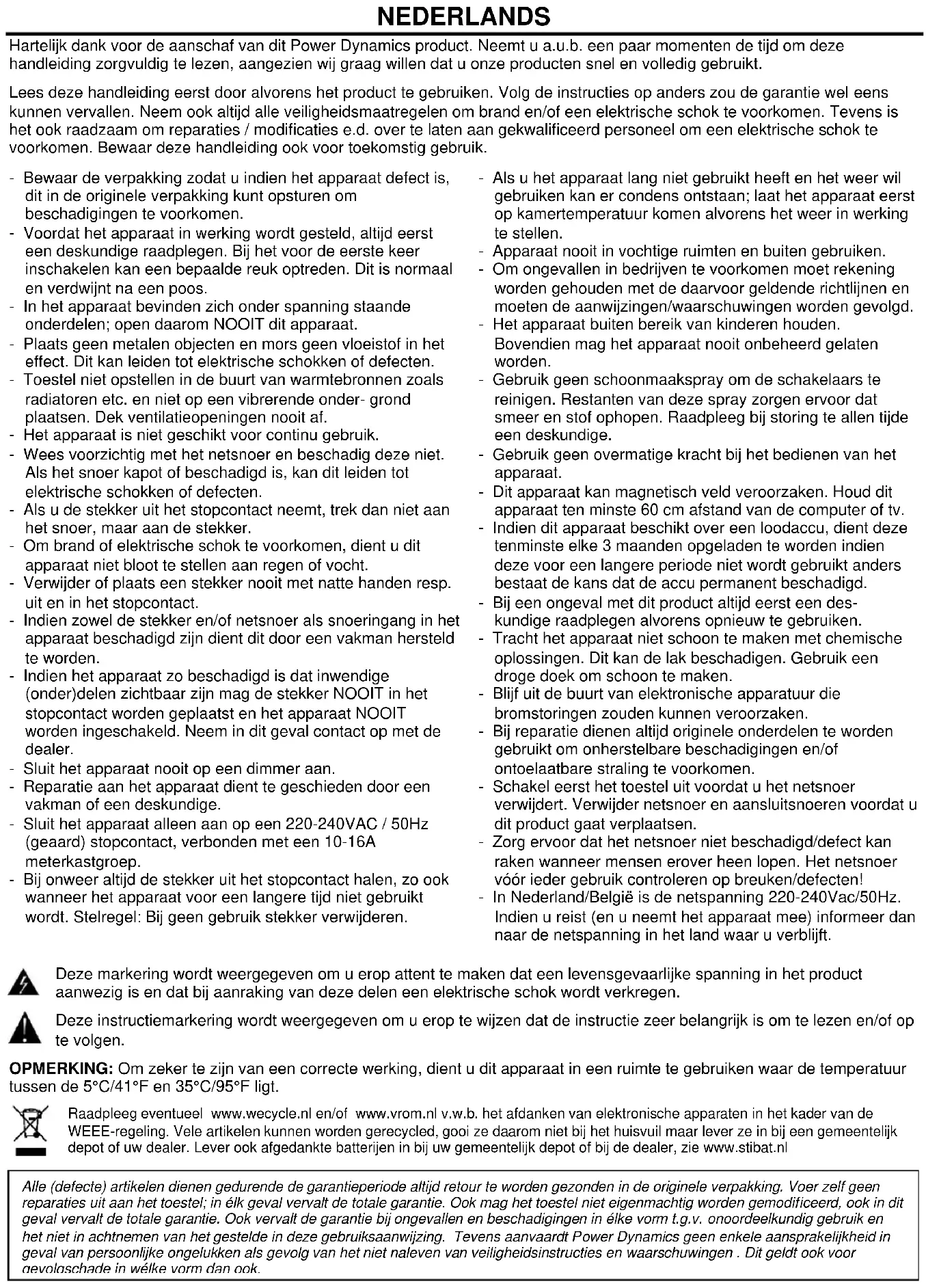

Hartelijk dank voor de aanschaf van dit Power Dynamics product. Neemt u a.u.b. een paar momenten de tijd om deze handleiding zorgvuldig te lezen, aangezien wij graag willen dat u onze producten snel en volledig gebruikt.

Lees deze handleiding eerst door alvorens het product te gebruiken. Volg de instructies op anders zou de garantie wel eens kunnen vervallen. Neem ook altijd alle veiligheidsmaatregelen om brand en/of een elektrische schok te voorkomen. Tevens is het ook raadzaam om reparaties / modificaties e.d. over te laten aan gekwalificeerd personeel om een elektrische schok te voorkomen. Bewaar deze handleiding ook voor toekomstig gebruik.

• Bewaar de verpakking zodat u indien het apparaat defect is, dit in de originele verpakking kunt opsturen om beschadigingen te voorkomen.
• Voordat het apparaat in werking wordt gesteld, altijd eerst een deskundige raadplegen. Bij het voor de eerste keer inschakelen kan een bepaalde reuk optreden. Dit is normaal en verdwijnt na een poos.
• In het apparaat bevinden zich onder spanning staande onderdelen; open daarom NOOIT dit apparaat.
• Plaats geen metalen objecten en mors geen vloeistof in het effect. Dit kan leiden tot elektrische schokken of defecten.
• Toestel niet opstellen in de buurt van warmtebronnen zoals radiatoren etc. en niet op een vibrerende onder- grond plaatsen. Dek ventilatieopeningen nooit af.
• Het apparaat is niet geschikt voor continu gebruik.
• Wees voorzichtig met het netsnoer en beschadig deze niet. Als het snoer kapot of beschadigd is, kan dit leiden tot elektrische schokken of defecten.
• Als u de stekker uit het stopcontact neemt, trek dan niet aan het snoer, maar aan de stekker.
• Om brand of elektrische schok te voorkomen, dient u dit apparaat niet bloot te stellen aan regen of vocht.
• Verwijder of plaats een stekker nooit met natte handen resp. uit en in het stopcontact.
• Indien zowel de stekker en/of netsnoer als snoeringang in het apparaat beschadigd zijn dient dit door een vakman hersteld te worden.
• Indien het apparaat zo beschadigd is dat inwendige (onder)delen zichtbaar zijn mag de stekker NOOIT in het stopcontact worden geplaatst en het apparaat NOOIT worden ingeschakeld. Neem in dit geval contact op met de dealer.
• Sluit het apparaat nooit op een dimmer aan.
• Reparatie aan het apparaat dient te geschieden door een vakman of een deskundige.
• Sluit het apparaat alleen aan op een 220-240VAC / 50Hz (geaard) stopcontact, verbonden met een 10-16A meterkastgroep.

• Bij onweer altijd de stekker uit het stopcontact halen, zo ook wanneer het apparaat voor een langere tijd niet gebruikt wordt. Stelregel: Bij geen gebruik stekker verwijderen.

• Als u het apparaat lang niet gebruikt heeft en het weer wil gebruiken kan er condens ontstaan; laat het apparaat eerst op kamertemperatuur komen alvorens het weer in werking te stellen.

• Apparaat nooit in vochtige ruimten en buiten gebruiken.
• Om ongevallen in bedrijven te voorkomen moet rekening worden gehouden met de daarvoor geldende richtlijnen en moeten de aanwijzingen/waarschuwingen worden gevolgd.
• Het apparaat buiten bereik van kinderen houden. Bovendien mag het apparaat nooit onbeheerd gelaten worden.
• Gebruik geen schoonmaakspray om de schakelaars te reinigen. Restanten van deze spray zorgen ervoor dat smeer en stof ophopen. Raadpleeg bij storing te allen tijde een deskundige.
• Gebruik geen overmatige kracht bij het bedienen van het apparaat.
• Dit apparaat kan magnetisch veld veroorzaken. Houd dit apparaat ten minste 60 cm afstand van de computer of tv.
• Indien dit apparaat beschikt over een loodaccu, dient deze tenminste elke 3 maanden opgeladen te worden indien deze voor een langere periode niet wordt gebruikt anders bestaat de kans dat de accu permanent beschadigd.
• Bij een ongeval met dit product altijd eerst een deskundige raadplegen alvorens opnieuw te gebruiken.
• Tracht het apparaat niet schoon te maken met chemische oplossingen. Dit kan de lak beschadigen. Gebruik een droge doek om schoon te maken.
• Blijf uit de buurt van elektronische apparatuur die bromstoringen zouden kunnen veroorzaken.
• Bij reparatie dienen altijd originele onderdelen te worden gebruikt om onherstelbare beschadigingen en/of ontoelaatbare straling te voorkomen.
• Schakel eerst het toestel uit voordat u het netsnoer verwijdert. Verwijder netsnoer en aansluitsnoeren voordat u dit product gaat verplaatsen.
• Zorg ervoor dat het netsnoer niet beschadigd/defect kan raken wanneer mensen erover heen lopen. Het netsnoer vóór ieder gebruik controleren op breuken/defecten!
• In Nederland/België is de netspanning 220-240Vac/50Hz. Indien u reist (en u neemt het apparaat mee) informeer dan naar de netspanning in het land waar u verblijft.

Deze markering wordt weergegeven om u erop attent te maken dat een levensgevaarlijke spanning in het product aanwezig is en dat bij aanraking van deze delen een elektrische schok wordt verkregen.

Deze instructiemarkering wordt weergegeven om u erop te wijzen dat de instructie zeer belangrijk is om te lezen en/of op te volgen.

OPMERKING: Om zeker te zijn van een correcte werking, dient u dit apparaat in een ruimte te gebruiken waar de temperatuur tussen de 5°C/41°F en 35°C/95°F ligt.

Raadpleeg eventueel www.wecycle.nl en/of www.vrom.nl v.w.b. het afdanken van elektronische apparaten in het kader van de WEEE-regeling. Vele artikelen kunnen worden gerecycled, gooi ze daarom niet bij het huisvuil maar lever ze in bij een gemeentelijk depot of uw dealer. Lever ook afgedankte batterijen in bij uw gemeentelijk depot of bij de dealer, zie www.stibat.nl

Alle (defecte) artikelen dienen gedurende de garantieperiode altijd retour te worden gezonden in de originele verpakking. Voer zelf geen reparaties uit aan het toestel; in élk geval vervalt de totale garantie. Ook mag het toestel niet eigenmachtig worden gemodificeerd, ook in dit geval vervalt de totale garantie. Ook vervalt de garantie bij ongevallen en beschadigingen in élke vorm t.g.v. onoordeelkundig gebruik en het niet in achtnemen van het gestelde in deze gebruiksaanwijzing. Tevens aanvaardt Power Dynamics geen enkele aansprakelijkheid in geval van persoonlijke ongelukken als gevolg van het niet naleven van veiligheidsinstructies en waarschuwingen . Dit geldt ook voor nevolaschade in wélke vorm dan ook.

UITPAKKEN

LET OP! Pak na ontvangst de doos zorgvuldig uit. Controleer of alle onderdelen aanwezig- en in goede staat zijn ontvangen. Bij transportschade of bij het ontbreken van onderdelen onmiddellijk de verkopende partij inlichten. Bewaar de verpakking en het verpakkingsmateriaal. Indien het product moet worden teruggestuurd, is het belangrijk dat het product in originele verpakking wordt geretourneerd.

Schakel het apparaat niet onmiddellijk in als het is blootgesteld aan drastische temperatuurverschillen (bv. door transport). De ontstane condensatie kan het apparaat beschadigen.

AANSLUITSPANNING

Op het label aan de achterzijde van het product staat aangegeven op welke netspanning deze moet worden aangesloten. Controleer of de netspanning hiermee overeenkomt, bij alle andere netspanningen dan aangegeven kan het apparaat onherstelbaar worden beschadigd. Tevens moet het apparaat direct op de netspanning worden aangesloten en mag géén dimmer of regelbare voeding worden gebruikt.

Sluit het apparaat altijd aan op een beschermd circuit (aardlekschakelaar of zekering). Zorg ervoor dat het apparaat voldoende elektrisch is geaard om het risico op elektrocutie of brand te vermijden.

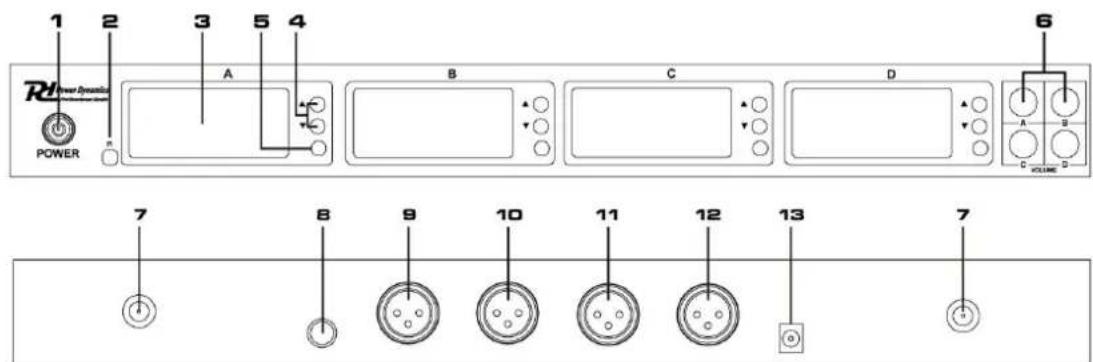

OVERZICHT

1. AAN/UIT schakelaar
2. IR Sensor
3. Display
4. Kanaal selectie toetsen
5. IR programmer toets
6. Volumeregelaar voor 4 microfoons
7. BNC antenne aansluiting
8. Mix uitgang 6.3mm Jack connector
9. Gebalanceerde XLR uitgang microfoon kanaal D
10. Gebalanceerde XLR uitgang microfoon kanaal C
11. Gebalanceerde XLR uitgang microfoon kanaal B
12. Gebalanceerde XLR uitgang microfoon kanaal A
13. DC adapteringang voor externe voeding (12V DC 1000mA)

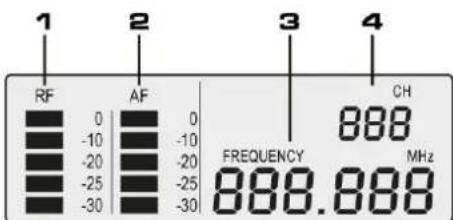

DISPLAY

1. RF Signaalsterkte
   Aantal segmenten komt overeen met RF-signaalsterkte.
2. AF Audio signaalsterkte
   Aantal segmenten komt overeen met audio signaalsterkte.
3. Radio frequentie
4. Transmissie kanaal

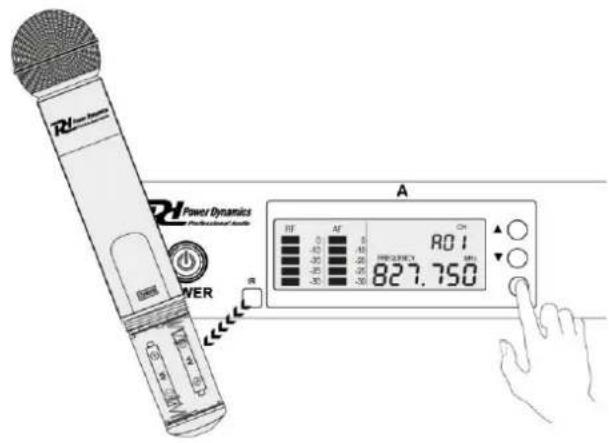

BEDIENING

- Schakel de ontvanger in met de aan / uit-schakelaar.

- Schroef of open het batterijkvak van de microfoon en plaats nieuwe of volledig opgeladen batterijen. Druk gedurende 2 seconden op de aan / uit-schakelaar van de microfoon om in te schakelen.

- Selecteer uw transmissiekanaal, met de ▲ en ▼ knop op de ontvanger. Houd de IR-sensor van de microfoon dicht bij de IR-sensor van de ontvanger. Druk kortstondig op de SET toets van het betreffende kanaal om de microfoon te synchroniseren.

- Wanneer de ontvanger en de microfoon op hetzelfde verzendingskanaal zijn ingesteld, geeft de RF-balk op het display van de ontvanger aan dat er een radiosignaal wordt ontvangen.

- Attentie: hoe meer segmenten worden weergegeven, hoe beter is de ontvangst.

- Schroef of sluit het batterijvak van de microfoon.

Voor optimale ontvangst:

• Plaats de ontvanger zodanig dat er niets de zichtbaarheid van de microfoons (inclusief het publiek) belemmert.
• Plaats geen microfoons en ontvangers waar zich metalen of andere dichte materialen kunnen bevinden.
• Plaats de ontvanger boven op het apparatuurrek.
• Verwijder nabijgelegen bronnen van draadloze interferentie, zoals mobiele telefoons, tweerichtingsradio's, computers, mediaspelers, Wi-Fi-apparaten en digitale signaalprocessors.
• Laad of vervang de batterij van de microfoon.
• Houd microfoon meer dan twee meter uit elkaar.
• Houd de microfoons en ontvanger op meer dan 5 meter afstand van elkaar.
  • Markeer tijdens de soundcheck storingsgebieden en vraag de presentatoren of artiest om die gebieden te vermijden.

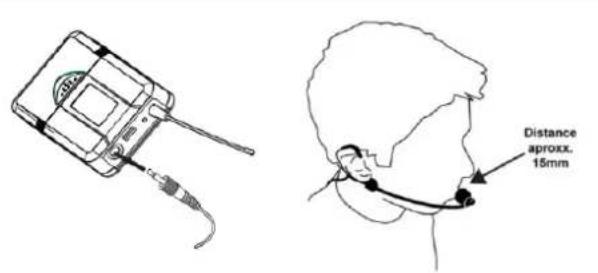

HEADSET MICROFOON

Verbind de connector van de meegeleverde headsetmicrofoon met de aansluit connector van de zender.

Plaats de microfoon van de headset ongeveer 15mm van de opening van uw mond.
