PD632C - Mikrofon Power Dynamics - Bezpłatna instrukcja obsługi

Typ produktu	Dwukanałowy system mikrofonowy UHF
Marka	Power Dynamics
Model	PD632C
Kategoria	Mikrofon bezprzewodowy
Typ mikrofonu	Mikrofon nagłowny z nadajnikiem kieszonkowym
Liczba kanałów	2 (kanał A i B)
Częstotliwość	UHF, wybieralna
Zasilanie odbiornika	12 V DC 1000 mA przez zewnętrzny zasilacz sieciowy w zestawie
Zasilanie mikrofonu	1 bateria AA (nie dołączona) lub akumulator NiMH
Złącza	Wyjścia XLR symetryczne (kanały A i B), wyjście mieszane Jack 6,35 mm, antena BNC
Wyświetlacz	Wyświetlacz LCD z wskaźnikami RF i AF, częstotliwość i kanał
Główne funkcje	Automatyczne wyszukiwanie kanałów, synchronizacja IR, blokada, regulacja głośności
Temperatura pracy	5°C do 35°C (użytkowanie wewnątrz)
Zastosowanie	Tylko do użytku wewnątrz
Konserwacja i czyszczenie	Czyścić suchą szmatką; nie używać środków chemicznych
Bezpieczeństwo	Nie otwierać obudowy; unikać wilgoci i źródeł ciepła; używać gniazda z uziemieniem
Części zamienne i naprawialność	Używać oryginalnych części; naprawy przez autoryzowanego technika
Informacje ogólne	Napięcie sieciowe: 220-240 V AC / 50 Hz; bezpiecznik 10-16 A; nie używać ściemniacza

Często zadawane pytania - PD632C Power Dynamics

Jak włączyć system?

Najpierw włącz odbiornik przełącznikiem Power ON/OFF. Następnie włącz mikrofon, przytrzymując przycisk Power przez dwie sekundy. Upewnij się, że bateria jest włożona.

Jak zsynchronizować mikrofon z odbiornikiem?

Użyj funkcji IR: wybierz żądany kanał na odbiorniku, następnie zbliż czujnik IR mikrofonu do czujnika IR odbiornika i krótko naciśnij SET. Synchronizacja jest automatyczna.

Co zrobić, gdy sygnał jest słaby?

Sprawdź słupki RF na wyświetlaczu. Oddal źródła zakłóceń (telefony, Wi-Fi). Umieść odbiornik wysoko, bez przeszkód między mikrofonem a odbiornikiem. Wymień baterię w mikrofonie, jeśli to konieczne.

Jakiego zasilania używać do odbiornika?

Odbiornik musi być zasilany zewnętrznym zasilaczem sieciowym 12 V DC 1000 mA dołączonym do zestawu. Nigdy nie podłączaj do ściemniacza lub reostatu. Sprawdź, czy napięcie sieciowe wynosi 220-240 V AC / 50 Hz.

Jak czyścić urządzenie?

Użyj suchej, miękkiej szmatki. Nigdy nie używaj środków chemicznych, aerozoli ani płynów. Nie wdmuchuj kurzu do wnętrza obudowy.

Czy mogę używać systemu na zewnątrz?

Nie, urządzenie jest przeznaczone wyłącznie do użytku wewnątrz. Wilgoć lub deszcz mogą spowodować porażenie prądem lub nieodwracalne uszkodzenia.

Co zrobić w przypadku kondensacji?

Jeśli urządzenie doświadczyło dużej zmiany temperatury, pozostaw je wyłączone w temperaturze pokojowej na kilka godzin przed włączeniem. Nie używaj go w wilgotnym pomieszczeniu.

Jak uniknąć zakłóceń?

Oddal odbiornik od źródeł radiowych (telefony, komputery, Wi-Fi). Użyj automatycznego wyszukiwania kanałów, aby znaleźć wolny kanał. Zachowaj odległość co najmniej 2 m między każdym mikrofonem.

Jak wymienić baterię w mikrofonie?

Otwórz pokrywę komory baterii. Włóż nową baterię AA lub akumulator NiMH zgodnie z biegunowością. Zamknij pokrywę. W przypadku dłuższego użytkowania ładuj akumulator co 3 miesiące.

Jak transportować system?

Użyj oryginalnego opakowania do bezpiecznego transportu. Odłącz wszystkie kable przed przenoszeniem. Unikaj wstrząsów i wibracji.

INSTRUKCJA OBSŁUGI PD632C Power Dynamics

Gratulujemy zakupu urządzenia marki Fenton. Proszę o przeczytanie instrukcji przed użyciem urządzenia, aby jak najlepiej móc wykorzystać jego możliwości.

Przeczytaj tę instrukcję przed pierwszym użyciem urządzenia. Postępuj zgodnie z instrukcją, aby nie utracić gwarancji. Zwróć uwagę na wszystkie ostrzeżenia, aby uniknąć pożaru lub/oraz porażenia prądem. Naprawy mogą być przeprowadzane jedynie przez autoryzowany serwis. Zatrzymaj tę instrukcję na wypadek potrzeby w przyszłości.

• Przed użyciem skonsultuj się ze specjalistą. Podczas pierwszego użycia urządzenie może wydzielić specyficzny zapach. To zupełnie normalne, zniknie po chwili.
• Urządzenie posiada podzespoły przewodzące prąd. Nie otwieraj obudowy urządzenia.
• Nie umieszczaj metalowych obiektów ani płynów w urządzeniu. Może to spowodować porażenie prądem lub uszkodzenie sprzętu.
• Nie umieszczaj w pobliżu takich źródeł ciepła jak grzejnik itd. Nie umieszczaj urządzenia na wibrującej powierzchni. Nie zasłaniaj kanałów wentylacyjnych.
• Urządzenie nie jest przeznaczone do ciągłej pracy.
• Pamiętaj, aby nie uszkodzić przewodu zasilającego. Uszkodzony przewód zasilający może spowodować porażenie prądem lub uszkodzenie sprzętu.
• Podczas wyjmowania wtyczki z gniazdka zawsze ciągnij za wtyczkę, nie za kabel.
• Nie wtykaj kabla mając mokre dłonie.
• Jeśli wtyczka lub/oraz kabel zasilający jest uszkodzony, musi być wymieniony przez wykwalifikowaną osobę.
• Jeśli urządzenie jest uszkodzone na tyle, że widoczne są części wewnętrzne, nie podłączaj sprzętu do gniazdka, ani go nie uruchamiaj. Skontaktuj się z dystrybutorem. Nie podłączaj urządzenia do opornika bądź dimmera.
• Aby uniknąć porażenia prądem, nie wystawiaj urządzenia na działanie warunków atmosferycznych ani na wilgoć.
• Sprzęt może być naprawiany tylko w autoryzowanym serwisie.
• Podłączaj urządzenie do uziemionego źródła zasilania (220-240Vac/50Hz) z bezpiecznikiem 10-16A.
• Podczas burzy lub w sytuacjach, gdy urządzenie nie jest używane przez dłuższy czas, odłącz je od gniazdka. Zasada brzmi: odłącz sprzęt od gniazdka, gdy go nie używasz.
• Jeśli urządzenie nie było używane przez dłuższy czas, może wystąpić kondensacja. Pozwól na to, aby sprzęt osiągnął temperaturę pokojową. Nigdy nie używaj w wilgotnych pomieszczeniach, bądź na zewnątrz.

• Podczas użytkowania znacznie wzrasta temperatura obudowy. Nie dotykaj jej w czasie pracy, bądź natychmiast po wyłączeniu urządzenia.

• Aby uniknąć wypadków w pracy, wykonuj polecenia zawarte w tej instrukcji.

• Zabezpiecz urządzenie dodatkowym łańcuchem bezpieczeństwa. Używaj wysokiej jakości haków. Upewnij się, że nikt nie stoi w pobliżu okolicy montażu. Montuj sprzęt w odległości co najmniej 50cm od materiałów łatwopalnych i zachowuj co najmniej 1m wolnej przestrzeni z każdej strony, aby zapewnić odpowiednie chłodzenie
• Urządzenie posiada diody LED wysokiej mocy. Nie patrz bezpośrednio na diody, aby nie uszkodzić wzroku.
• Nie włączaj i wyłączaj urządzenia co chwilę. Skraca to jego żywotność.
• Trzymaj z dala od dzieci. Nie zostawiaj sprzętu bez opieki.
• Nie używaj spray'ów do czyszczenia przełączników. To powoduje osiadanie się kurzu oraz tłuszczu. W przypadku usterki zasięgnij rady u specjalisty. Obsługuj urządzenie mając czyste ręce.
• Nie naciskaj przycisków z zbyt dużą siłą.
• Jeśli urządzenie upadnie, przed kolejnym włączeniem zawsze musi być sprawdzone przez wykwalifikowanego technika.
• Nie używaj chemikaliów do czyszczenia obudowy. Niszczą one lakier. Dokonuj czyszczenia za pomocą suchej szmatki.
• Trzymaj z dala od innej elektroniki, która może spowodować zakłócenia.
• Podczas serwisu używaj tylko oryginalnych części. W innym przypadku może nastąpić poważne uszkodzenie sprzętu, lub niebezpieczne promieniowanie.
• Wyłącz urządzenie przed wyciągnięciem kabla zasilającego. Odłącz wszystkie kable przed przenoszeniem sprzętu.
• Upewnij się, że nikt nie uszkodzi kabla zasilającego. Sprawdź przed każdym użyciem, czy kabel zasilający nie nosi znamion uszkodzenia.
• Urządzenie może pracować przy napięciu 220-240Vac/50Hz. Jeśli podróżujesz ze sprzętem, sprawdź, czy możesz je bezpiecznie podłączyć do prądu.
• Zachowaj oryginalny karton, aby móc transportować urządzenie w bezpiecznych warunkach.

Ten znak zwraca uwagę użytkownika na wysokie napięcie, które jest obecne w środku obudowy urządzenia. Napięcie jest wystarczające, aby porazić użytkownika.

Ten znak zwraca uwagę użytkownika do ważnych informacji, które znajdują się w instrukcji. Informacje te powinny być przeczytane oraz uwzględnione w codziennym użytkowaniu

Urządzenie posiada certyfikat CE. Nie wolno wprowadzać żadnych zmian w urządzeniu. Każda modyfikacja sprzętu spowoduje utratę certyfikatu CE oraz gwarancji!

UWAGA: Urządzenie może funkcjonować w pomieszczeniach o temperaturze pomiędzy 5°C/41°F oraz 35°C/95°F.

WAŻNA INFORMACJA: Urządzenia elektryczne muszą być składowane w miejscach do tego przeznaczonych. Sprawdź, gdzie w Twojej okolicy znajduje się najbliższe centrum recyklingu. Specyfikacja techniczna poszczególnych urządzeniach może się nieznacznie różnić. Specyfikacja może ulec zmian bez powiadomień.

Nie próbuj dokonywać żadnych napraw samodzielnie, to spowoduje unieważnienie gwarancji. Gwarancja nie dotyczy uszkodzeń spowodowanych niewłaściwym użytkowaniem sprzętu, niezgodnie z instrukcją. Fenton nie jest odpowiedzialny za uszczerbek na zdrowiu oraz kontuzje spowodowane niestosowaniem się do zaleceń bezpieczeństwa. Dotyczy to wszelakich uszkodzeń.

INSTRUKCJA ROZPAKOWYWANIA

OSTRZEŻENIE! Natychmiast po odbiorze urządzenia, ostrożnie otwórz karton ochronny, oraz sprawdź zawartość i stan techniczny przedmiotu. Niezwłocznie powiadom kuriera oraz zachowaj opakowanie zewnętrzne do kontroli, jeśli jakikołwiek element zawartości wygląda na zniszczony w transporcie lub nosi objawy złego traktowania paczki. W takim wypadku należy niezwłocznie odesłać sprzęt do producenta. Sprzęt należy wysłać w oryginalnym opakowaniu.

Jeśli urządzenie było wystawione na działanie niskich temperatur (np. podczas transportu), nie uruchamiaj go od razu. Powstające zjawisko kondensacji widy może uszkodzić urządzenie. Pozostaw urządzenie wyłączone, dopóki nie osiągnie temperatury pokojowej.

ZASILANIE

Na naklejce z tyłu urządzenia znajduje się oznaczenie dotyczące rodzaju zasilania. Sprawdź, czy napięcie w gniazdku zgodza się z wymaganym przez producenta. Złe napięcie może spowodować nienaprawialne uszkodzenie urządzenia.

Zawsze podłączaj urządzenie do zabezpieczonego obwodu elektrycznego (za pomocą bezpiecznika lub wyłącznika instalacyjnego). Upewnij się, że urządzenie jest uziemione, aby uniknąć pożaru lub śmiertelnego porażenia prądem.

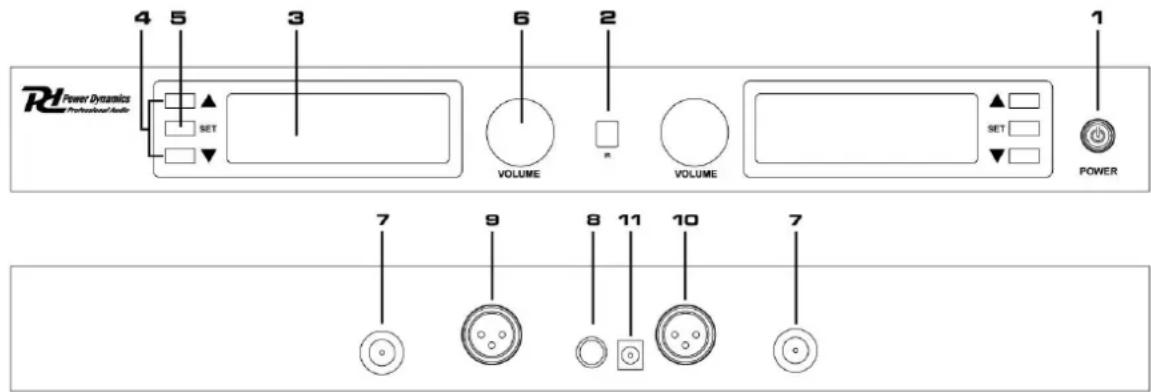

PRZEGLĄD FUNKCJI

1. Power ON/OFF
2. IR Sensor
3. Wyświetlacz
4. Przyciski góra / dół
5. Przycisk ustawiania (funkcje: częstotliwość, automatyczne wyszukiwanie, blokada, IR)
6. Kontroler głośności
7. Gniazdo anteny BNC
8. Wyjście zsumowanych wszystkich mikrofonów jack 6.3mm
9. Zbalansowane wyjście XLR kanału B
10. Zbalansowane wyjście XLR kanału A
11. Gniazdo jack na zewnętrzne źródło zasilania (12V DC 1000mA)

WYŚWIETLACZ

1. Siła sygnału RF
2. Siła sygnału AF
3. Kanał transmisyjny
4. Częstotliwość
5. Transmisja IR
6. Aktywne wyciszanie

• Uruchom odbiornik, używając włącznika zasilania.
• Otwórz klapkę baterii w mikrofonie i wymień baterie na nowe, bądź naładowane do pełna. Naciśnij i przytrzymaj włącznik na mikrofonie przez 2 sekundy, by uruchomić urządzenie.
• Select automatic (Auto search) or manual (IR) search function.

Automatyczny wybór kanału

Rozpocznij automatyczne skanowanie kanałów na by urządzenie automatycznie wybrało kanał transmisyjny bez zakłóceń.

Użyj ▲ i ▼, by wybrać Auto Seach I zatwierdź przyciskiem SET. Wybierz "YES" I potwierdź, ponownie klikając SET, co spowoduje rozpoczęcie automatycznego skanowania. Gdy się ono zakończy, na wyświetlaczu pojawią się dostępne kanały.

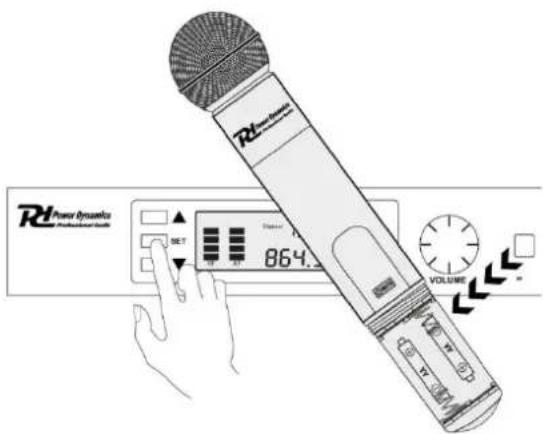

Używając ▲ oraz ▼ wybierz IR I potwierdź przyciskiem SET. Wybierz kanał transmisji używając przycisków ▲ i ▼ na odbiorniku. Przytrzymaj mikrofon blisko sensora IR bazy. Naciśnij krótko przycisk SET by sparować mikrofon z odbiornikiem na zaprogramowanym kanale.

Uwaga: Ilość kresek oznacza jakość sygnału.

• Zamknij klapkę baterii w mikrofonie.

Uwaga: Naciśnij dwukrotnie szybko przycisk "ON/OFF" na odbiorniku by wyjść z menu.

Dla optymalnego działania:

• Ustaw odbiornik w polu widzenia mikrofonów i upewnij się że nic nie znajduje się na linii pomiędzy bazą a nadajnikami.
- Unikaj ustawiania mikrofonów I odbiornika w pobliżu metalowych przedmiotów.
- Ustawiaj odbiornik zawsze w najwyższym unicie rack'a
- Wyłącz okoliczne urządzenia wykorzystujące falę radiowe, jak telefony, krótkofalówki, komputery etc.
- Ładuj bądź wymieniaj baterie w mikrofonie.
- Zachowaj odległość między mikrofonami min. 2m.
- Podczas próby dźwięku odnajdź miejsca w których mikrofony gubią zasięg I zadbaj o to, by osoby używające ich unikały tych stref.

MIKROFON NAGŁOWNY

Połącz mikrofon do bodypack'a.

Umieść mikrofon w odległości około 15 mm od ust.
