PD632C - Mikrofon Power Dynamics - Kostenlose Bedienungsanleitung

Produkttyp	Mikrofon-HF-UHF-Doppelkanalsystem
Marke	Power Dynamics
Modell	PD632C
Kategorie	Kabelloses Mikrofon
Mikrofontyp	Kopfbügelmikrofon mit Taschensender
Anzahl der Kanäle	2 (Kanal A und B)
Frequenz	UHF, wählbar
Stromversorgung Empfänger	12 V DC 1000 mA über mitgeliefertes externes Netzteil
Stromversorgung Mikrofon	1 AA-Batterie (nicht im Lieferumfang) oder NiMH-Akku
Anschlüsse	Symmetrische XLR-Ausgänge (Kanäle A und B), Mix-Ausgang 6,35 mm Klinke, BNC-Antenne
Anzeige	LCD-Display mit RF- und AF-VU-Metern, Frequenz und Kanal
Hauptfunktionen	Automatische Kanalsuche, IR-Synchronisation, Verriegelung, Lautstärkeeinstellung
Betriebstemperatur	5°C bis 35°C (Verwendung im Innenbereich)
Verwendung	Nur Innenbereich
Wartung und Reinigung	Mit einem trockenen Tuch reinigen; keine chemischen Mittel verwenden
Sicherheit	Das Gehäuse nicht öffnen; Feuchtigkeit und Wärmequellen vermeiden; Steckdose mit Erdung verwenden
Ersatzteile und Reparierbarkeit	Originalteile verwenden; Reparaturen durch autorisierten Techniker
Allgemeine Informationen	Netzspannung: 220-240 V AC / 50 Hz; Sicherung 10-16 A; keinen Dimmer verwenden

Häufig gestellte Fragen - PD632C Power Dynamics

Wie schalte ich das System ein?

Schalten Sie zuerst den Empfänger mit dem Power ON/OFF-Schalter ein. Schalten Sie dann das Mikrofon ein, indem Sie seinen Power-Schalter zwei Sekunden lang drücken. Stellen Sie sicher, dass die Batterie eingelegt ist.

Wie synchronisiere ich das Mikrofon mit dem Empfänger?

Verwenden Sie die IR-Funktion: Wählen Sie den gewünschten Kanal am Empfänger, halten Sie dann den IR-Sensor des Mikrofons in die Nähe des IR-Sensors des Empfängers und drücken Sie kurz SET. Die Synchronisierung erfolgt automatisch.

Was tun, wenn das Signal schwach ist?

Überprüfen Sie die RF-Balken auf dem Display. Entfernen Sie Störquellen (Telefone, WLAN). Platzieren Sie den Empfänger erhöht, ohne Hindernisse zwischen Mikrofon und Empfänger. Ersetzen Sie die Batterie des Mikrofons bei Bedarf.

Welche Stromversorgung für den Empfänger?

Der Empfänger muss mit dem mitgelieferten externen Netzteil 12 V DC 1000 mA versorgt werden. Schließen Sie ihn niemals an einen Dimmer oder Rheostat an. Überprüfen Sie, ob die Netzspannung 220-240 V AC / 50 Hz beträgt.

Wie reinige ich das Gerät?

Verwenden Sie ein trockenes, weiches Tuch. Verwenden Sie niemals chemische Mittel, Aerosole oder Flüssigkeiten. Blasen Sie keinen Staub ins Gehäuseinnere.

Kann ich das System im Freien verwenden?

Nein, das Gerät ist nur für den Innenbereich ausgelegt. Feuchtigkeit oder Regen können elektrische Schläge oder irreversible Schäden verursachen.

Was tun bei Kondensation?

Wenn das Gerät einem starken Temperaturwechsel ausgesetzt war, lassen Sie es ausgeschaltet bei Raumtemperatur mehrere Stunden stehen, bevor Sie es einschalten. Verwenden Sie es nicht in einem feuchten Raum.

Wie vermeide ich Störungen?

Halten Sie den Empfänger von Funkquellen (Telefone, Computer, WLAN) fern. Verwenden Sie die automatische Kanalsuche, um eine freie Frequenz zu finden. Halten Sie einen Abstand von mindestens 2 m zwischen den Mikrofonen ein.

Wie ersetze ich die Batterie des Mikrofons?

Öffnen Sie den Deckel des Batteriefachs. Legen Sie eine neue AA-Batterie oder einen NiMH-Akku unter Beachtung der Polarität ein. Schließen Sie den Deckel. Bei längerer Nutzung laden Sie den Akku alle 3 Monate auf.

Wie transportiere ich das System?

Verwenden Sie die Originalverpackung, um das Gerät sicher zu transportieren. Trennen Sie alle Kabel, bevor Sie es bewegen. Vermeiden Sie Stöße und Vibrationen.

BEDIENUNGSANLEITUNG PD632C Power Dynamics

Vielen Dank für den Kauf dieses Power Dynamics gerat. Nehmen Sie sich einen Augenblick Zeit, um diese Anleitung sorgfältig durchzulesen, damit sie die Möglichkeiten, die unser Produkt bietet, sofort voll ausnutzen können.

Lesen Sie erst die Anleitung vollständig vor der ersten Inbetriebnahme durch. Befolgen Sie die Anweisung, da sonst jeglicher Garantieanspruch verfällt. Treffen Sie stets alle Sicherheits-vorkehrungen um Feuer und/oder Stromschlag zu vermeiden. Reparaturen dürfen nur von qualifiziertem Fachpersonal ausgeführt werden, um Stromschlag zu vermeiden. Bewahren Sie diese Anleitung für spätere Bezugnahme auf.

• Bewahren Sie die Verpackung auf, um das Gerät im Bedarfsfall sicher transportieren zu können.
• Bevor das Gerät in Betrieb genommen wird, muss es erst von einem Fachmann überprüft werden. Bei der ersten Benutzung kann etwas Geruch auftreten. Das ist normal und verschwindet nach einer Weile
• Das Gerät enthält unter Spannung stehende Teile. Daher NIEMALS das Gehäuse öffnen.
• Keine Metallgegenstände oder Flüssigkeiten ins Gerät dringen lassen. Sie können zu Stromschlag und Defekten führen.
• Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern aufstellen. Nicht auf eine vibrierende Oberfläche stellen. Niemals die Belüftungsschlitze abdecken.
• Das Gerät ist nicht für Dauerbetrieb geeignet.
• Gehen Sie vorsichtig mit dem Netzkabel um und beschädigen Sie es nicht. Eine beschädigte Netzchnur kann zu Stromschlag und Defekten führen.
• Wenn Sie das Gerät vom Netz trennen, immer am Stecker ziehen, niemals an der Schnur.
• Um Feuer und Stromschlag zu vermeiden, das Gerät vor Regen und Feuchtigkeit schützen.
• Den Stecker nie mit nassen Händen in eine Netzsteckdose stecken oder abziehen.
• Wenn sowohl der Stecker und/oder die Netzchnur bzw. der Kabeleintritt ins Gerät beschädigt sind, müssen sie von einem Fachmann repariert werden.
• Wenn das Gerät so beschädigt ist, dass Innenteile sichtbar sind, darf der Stecker NICHT in eine Steckdose gesteckt werden und das Gerät darf NICHT eingeschaltet werden. Wenden Sie sich in dem Fall an Ihren Fachhändler. Das Gerät darf nicht an einen Dimmer angeschlossen werden.
• Reparaturen dürfen nur von einem Fachmann oder Sachverständigen ausgeführt werden.
• Das Gerät nur an eine geerdete 10-16A Netzsteckdose mit 220-240V AC/50Hz Spannung anschließen.
• Bei Gewitter oder längerem Nichtgebrauch den Netzstecker abziehen. Die Regel gilt: Bei Nichtgebrauch Netzstecker abziehen.
• Wenn das Gerät längere Zeit nicht benutzt wurde, kann sich Kondenswasser gebildet haben. Lassen Sie das Gerät erst auf Zimmertemperatur kommen, bevor Sie es einschalten.

Das Gerät nicht in feuchten Räumen oder im Freien benutzen.

- Um Unfällen in der Öffentlichkeit vorzubeugen, müssen die geltenden Richtlinien beachtet und die Anweisungen/Warnungen befolgt werden.

- Niemals das Gerät kurz hintereinander ein- und ausschalten. Dadurch verkürzt sich die Lebensdauer erheblich.

- Das Gerät außerhalb der Reichweite von Kindern halten. Das Gerät niemals unbeaufsichtigt lassen.

- Die Regler nicht mit Reinigungssprays reinigen. Diese hinterlassen Rückstände, die zu Staub- und Fettansammlungen führen. Bei Störungen immer einen Fachmann um Rat fragen.

- Das Gerät nur mit sauberen Händen bedienen.

- Das Gerät nicht mit Gewalt bedienen.

- Wenn dieses Gerät eine Blei-Säure-Batterie hat, soll dies jede 3 Monate zumindest wieder aufgeladen werden, wenn es nicht für eine längere Zeit nicht benutzt wird, sonst ist es möglich, dass die Batterie dauerhaft beschädigt.

- Nach einem Unfall mit dem Gerät immer erst einen Fachmann um Rat fragen, bevor Sie es wieder einschalten.

- Keine chemischen Reinigungsmittel benutzen, die den Lack beschädigen. Das Gerät nur mit einem trockenen Tuch abwischen.

- Nicht in der Nähe von elektronischen Geräten benutzen, die Brummstörungen verursachen können.

- Bei Reparaturen nur die Original-Ersatzteile verwenden, um starke Schäden und/oder gefährliche Strahlungen zu vermeiden.

- Bevor Sie das Netz- und/oder Anschlusskabel abziehen, erst das Gerät ausschalten. Netz- und Anschlusskabel abziehen, bevor Sie das Gerät umstellen.

- Sorgen Sie dafür, dass das Netzkabel nicht beschädigt werden kann, wenn Menschen darüber laufen. Das Netzkabel vor jedem Einsatz auf Brüche/Schadstellen überprüfen.

- In Deutschland beträgt die Netzspannung 220-240V AC / 50Hz. Wenn Sie das Gerät auf Reisen mitnehmen, prüfen Sie, ob die örtliche Netzspannung den Anforderungen des Geräts entspricht.

Dieses Zeichen weist den Benutzer darauf hin, dass lebensgefährliche Spannungen im Gerät anliegen, die bei Berührung einen Stromschlag verursachen.

Dieses Zeichen lenkt die Aufmerksamkeit des Benutzers auf wichtige Hinweise in der Anleitung hin, die unbedingt eingehalten werden müssen.

HINWEIS: Um einen einwandfreien Betrieb zu gewährleisten, muss die Raumtemperatur zwischen 5° und 35°C. liegen.

Tronios BV Registrierungsnummer : DE51181017 (ElektroG).

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem sammelpunkt für das Recycling abgegeben werden. Hiermit leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Tronios BV Registrierungsnummer : 21003000 (BatterieG).

Lithiumbatterien und Akkupacks sollten nur im entladenen Zustand in die Altbatteriesammelgefäße bei Handel und bei öffentlich-rechtlichen Entsorgungsträgern gegeben werden. Bei nicht vollständig entladenen Batterien Vorsorge gegen Kurzschlüß treffen durch Isolieren der Pole mit Klebestreifen. Der Endnutzer ist zur Rückgabe von Altbatterien gesetzlich verpflichtet.

Reparieren Sie das Gerät niemals selbst und nehmen Sie niemals eigenmächtig Veränderungen am Gerät vor. Sie verlieren dadurch den Garantieanspruch. Der Garantieanspruch verfällt ebenfalls bei Unfällen und Schäden in jeglicher Form, die durch unsachgemäßen Gebrauch und Nichtbeachtung der Warnungen und Sicherheitshinweise in dieser Anleitung entstanden sind. Power Dynamics ist in keinem Fall verantwortlich für persönliche Schäden in Folge von Nichtbeachtung der Sicherheitsvorschriften und Warnungen. Dies gilt auch für Folgeschäden jeglicher Form.

AUSPACKEN

Packen Sie das Gerät sofort nach Empfang aus und prüfen Sie den Inhalt. Wenn Teile fehlen oder beschädigt sind, benachrichtigen Sie sofort den Spediteur und bewahren Sie die Verpackung auf. Falls ein Gerät ins Werk zurückgeschickt werden muss, ist es wichtig, dass es in der Originalverpackung versandt wird.

Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät so lange ausgeschaltet, bis es Zimmertemperatur erreicht hat!

NETZANSCHLUSS

Die benötigte Versorgungsspannung steht auf dem Typenschild auf der Rückseite des Geräts. Die angegebenen Stromwerte entsprechen einem Durchschnittswert bei normalem Betrieb. Alle Geräte müssen direkt ans Netz angeschlossen werden und dürfen nicht über Dimmerpacks geschaltet werden. Bevor Sie eine Spannung anlegen, prüfen Sie, ob der Wert der zulässigen Spannung entspricht.

Verbinden Sie immer das Gerät an einem geschützten Schaltkreis (Leistungsschalter oder Sicherung). Stellen Sie sicher, das Gerät ist elektrisch geerdet, um das Risiko eines Stromschlags oder Feuer zu vermeiden.

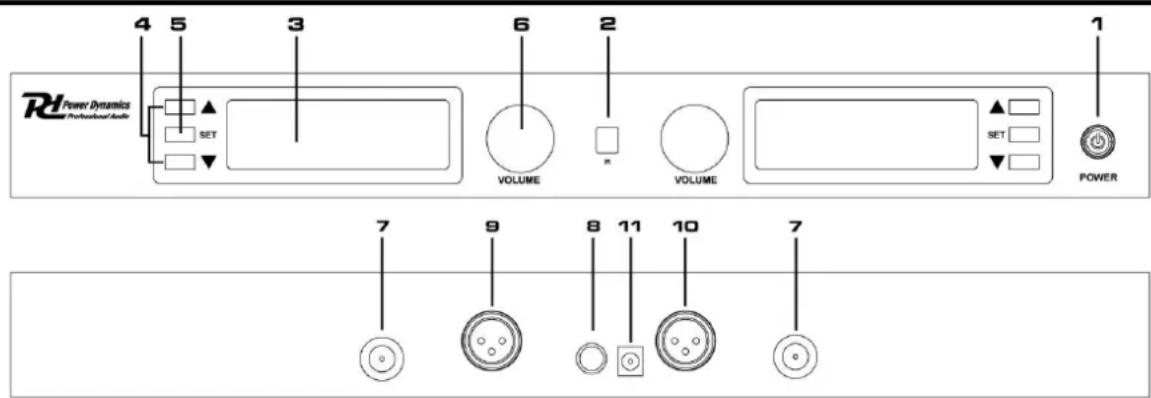

BEDIENELEMENTEN

1. Ein/Aus Schalter
2. IR-Sensor
3. LCD-Anzeige
4. Auf- / Ab-Taste
5. Set-taste (Funktionen: Frequenz, automatische Suche, Sperren, IR)
6. Lautstärkeregler
7. BNC-Antennenanschluss
8. Mix-Ausgang 6,3 mm Klinkenstecker
9. Symmetrischer XLR-Ausgangs mikrofonkanal B
10. Symmetrischer XLR-Ausgangs mikrofonkanal A
11. Gleichstrombuchse Für externes Gleichstromnetzteil(12V DC 1000mA)

DISPLAY

1. HF-Funksignal stärke
   Die Anzahl der Balken entspricht der HF-Signalstärke.
2. AF- Audiosignalstärke.
   Die Anzahl der Balken entspricht der AF-Audiosignalstärke.
3. Funkfrequenz
4. Ubertragungskanal
5. IR-Ubertragung
6. Aktivierte Stummschaltung

• Schalten Sie den Empfänger mit dem Netzschalter ein.
• Schrauben oder öffnen Sie die Batterieabdeckung des Mikrofons und legen Sie eine neue oder vollständig geladene Batterie hinein. Drücken Sie den Netzschalter am Mikrofon für 2 Sekunden, um einzuschalten.
• Wählen Sie die automatische (Auto Search) oder manuelle (IR) Suchfunktion.

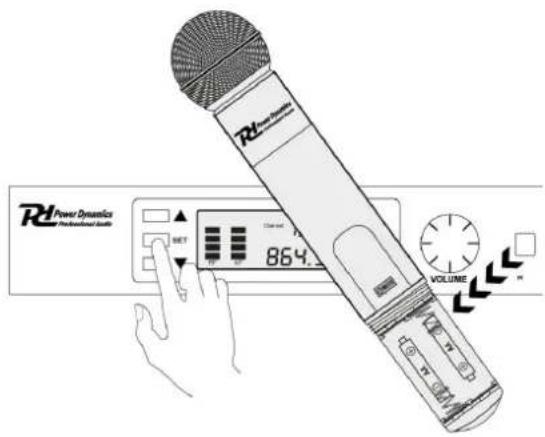

Automatisch

Führen Sie den automatischen Kanalsuchlauf für jeden Empfängerabschnitt durch, um einen störungsfreien Übertragungskanal auszuwählen.

Drücken Sie die Taste ▲ oder ▼, um Auto-Suche auszuwählen und bestätigen Sie mit der SET-Taste. Wählen Sie YES und bestätigen Sie erneut mit SET-Taste. Die automatische Suche beginnt. Wenn der Suche abgeschlossen ist, zeigt das Display die Nummer des gefundenen Kanals an.

Manuelle

- Drücken Sie die ▲ oder ▼ Taste, um IR zu wählen und bestätigen Sie mit der SET-Taste. Wählen Sie YES und bestätigen Sie erneut mit SET-Taste. Wählen Sie Ihren Übertragungskanal mit den Tasten ▲ und ▼ am Empfänger. Halten Sie den IR-Sensor des Mikrofons in die Nähe des IR-Sensors des Empfängers. Drücken Sie kurz auf die SET-Taste des jeweiligen Kanals, um das Mikrofon zu synchronisieren.

- Wählen Sie Ihren Übertragungskanal mit den Tasten ▲ und ▼ am Empfänger. Halten Sie den IR-Sensor des Mikrofons in die Nähe des IR-Sensors des Empfängers. Drücken Sie kurz auf die IR-Taste des jeweiligen Kanals, um den Betriebskanal für das Mikrofon zu lernen.

Beachtet: Je mehr Segmente angezeigt werden, desto besser ist der Empfang.

- Schrauben oder schließen Sie die Batterieabdeckung wieder am Mikrofon.

Hinweis: Drücken Sie die Ein / Aus-Taste am Empfänger zweimal kurz, um das Menü zu verlassen.

Für optimalen Empfang:

• Den Empfänger anders platzieren, so dass die Sichtverbindung zum Mikrofon durch nichts verdeckt wird (einschließlich Publikum).
• Den Mikrofon und den Empfänger nicht in der Nähe von Metall oder anderen dichten Materialien aufstellen.
• Den Empfänger auf die oberste Etage des Geräte-Racks umsetzen.
• Nahe gelegene Drahtlosfunkstörungsquellen, wie z. B. Handys, Funksprechgeräte, Computer, Medienabspielgeräte, Wi-Fi-Geräte und digitale Signalprozessoren, entfernen.
• Den Akku des Senders laden oder ersetzen.
• Sender mehr als zwei Meter voneinander entfernt halten.
• Den Mikrofon und den Empfänger mehr als 5 Meter voneinander entfernt halten.
• Während des Klangtests „Problemstellen“ markieren und die Vortragenden oder Ausführenden bitten, diese Bereiche zu vermeiden.

HEADSET MIKROFON

Verbinden Sie den Stecker des mitgelieferten Headset-Mikrofons mit der Anschlussbuchse des Taschensender.

Positionieren Sie das Headset - Mikrofon ca. 15mm von der Öffnung Ihres Mundes.
