INSTRUKCJA OBSŁUGI E0389 Emos

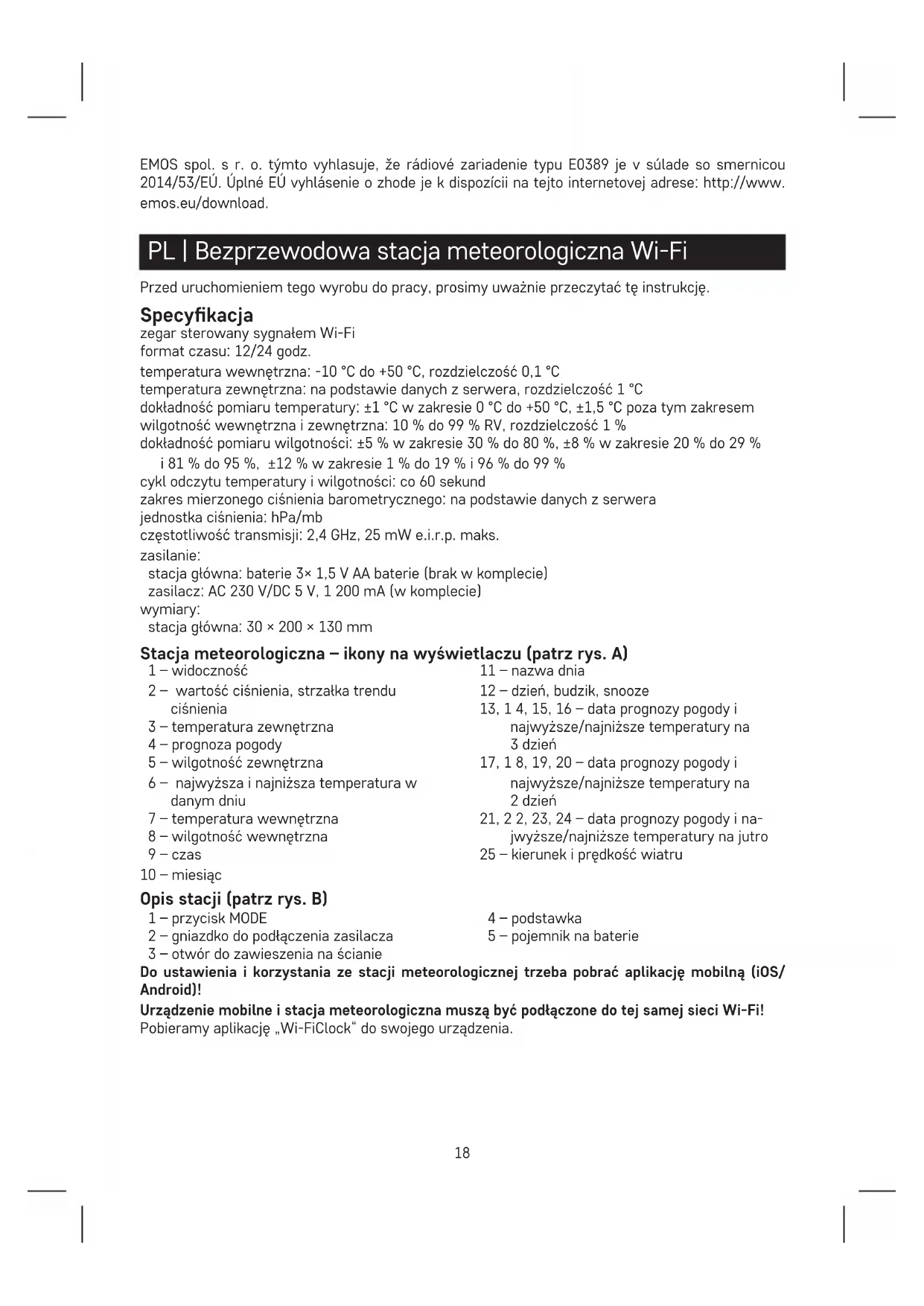

PL | Bezprzewodowa stacja meteorologiczna Wi-Fi

Przed uruchomieniem tego wyrobu do pracy, prosimy uważnie przeczytać tę instrukcję.

Specyfikacja

zegar sterowany sygnałem Wi-Fi

format czasu: 12/24 godz.

temperatura wewnętrzna: -10 °C do +50 °C, rozdzielczość 0,1 °C

temperatura zewnętrzna: na podstawie danych z serwera, rozdzielczość 1 °C

dokładność pomiaru temperatury: ±1 °C w zakresie 0 °C do +50 °C, ±1,5 °C poza tym zakresem

wilgotność wewnętrzna i zewnętrzna: 10 % do 99 % RV, rozdzielczość 1 %

dokładność pomiaru wilgotności: ±5 % w zakresie 30 % do 80 %, ±8 % w zakresie 20 % do 29 %

i 81 % do 95 %, ±12 % w zakresie 1 % do 19 % i 96 % do 99 %

cykl odczytu temperatury i wilgotności: co 60 sekund

zakres mierzonego ciśnienia barometrycznego: na podstawie danych z serwera

jednostka ciśnienia: hPa/mb

częstotliwość transmisji: 2,4 GHz, 25 mW e.i.r.p. maks.

zasilanie:

stacja główna: baterie 3× 1,5 V AA baterie (brak w komplecie)

zasilacz: AC 230 V/DC 5 V, 1 200 mA (w komplecie)

wymiary:

stacja główna: 30 × 200 × 130 mm

Stacja meteorologiczna – ikony na wyświetlaczu (patrz rys. A)

1 - widoczność

2 – wartość ciśnienia, strzałka trendu ciśnienia

3 - temperatura zewnętrzna

4 – prognoza pogody

5 – wilgotność zewnętrzna

6 – najwyższa i najniższa temperatura w danym dniu

7 - temperatura wewnętrzna

8 – wilgotność wewnętrzna

9 - czas

10 - miesiąc

11 - nazwa dnia

12 – dzień, budzik, snooze

13, 1 4, 15, 16 – data prognozy pogody i najwyższe/najniższe temperatury na 3 dzień

17, 1 8, 19, 20 – data prognozy pogody i najwyższe/najniższe temperatury na 2 dzień

21, 2 2, 23, 24 – data prognozy pogody i najwyższe/najniższe temperatury na jutro

25 – kierunek i prędkość wiatru

Opis stacji (patrz rys. B)

1 - przycisk MODE

2 – gniazdko do podłączenia zasilacza

3 – otwór do zawieszenia na ścianie

4 - podstawka

5 – pojemnik na baterie

Do ustawienia i korzystania ze stacji meteorologicznej trzeba pobrać aplikację mobilną (iOS/Android)!

Urządzenie mobilne i stacja meteorologiczna muszą być podłączone do tej samej sieci Wi-Fi!

Pobieramy aplikację „Wi-FiClock“ do swojego urządzenia.

Android

iOS

Rejestracja do aplikacji9i i sparowanie z Wi-Fi

1. W urządzeniu mobilnym logujemy się do sieci Wi-Fi (obstugiwane są tylko sieci 2,4 GHz).
2. Logujemy się do aplikacji Wi-FiClock, pojawi się User Agreement, klikamy na Agree, potem klikamy na ikone +.
3. Zezwalamy (Confirm) na dostęp aplikacji do położenia urządzenia (rys. 1).
4. Wyświetli się wybór sieci Wi-Fi – wybieramy nazwę sieci, wprowadzamy hało i klikamy na next.
5. Wyświetli się tabela SCAN, klikamy na Confirm.
6. Do stacji meteorologicznej podłączamy zasilacz sieciowy, naciskamy długo przycisk MODE, na wyświetlaczu stacji wyświetla się SCAN i będzie migać ikona 📞.
7. Po poprawnym sparowaniu wyświetl się „Successfully added device“, stacja wczyta i wyświetli wszystkie dane prognozy i czasu. Będą wyświetlone ikony 📞.
8. W aplikacji wyświetl się ekran główny sparowanej stacji z temperaturą wewnętrzną i wilgotnością (rys. 2).

Jeżeli nie uda się sparować stacji z aplikacją albo będzie długo wyświetlane „The device is offline“, powtarzamy procedurę od punktu 1.

Jeżeli chcemy zmienić sieć Wi-Fi, naciskamy na stacji długo przycisk MODE, zostanie wyświetlone SCAN, a w aplikacji mobilnej powtarzamy proces parowania.

Przy korzystaniu z sieci Wi-Fi zawsze podłączamy zasilacz sieciowy, bo inaczej dojdzie do szybkiego rozładowania baterii!

Dane są automatycznie synchronizowane co 30 minut.

Uruchomienie do pracy

1. Podłączamy zasilacz sieciowy do stacji, potem wkładamy baterie do stacji meteorologicznej (3× 1,5 V AA). Przy wkładaniu baterii należy zachować właściwą polaryzację, żeby nie doszło do uszkodzenia stacji meteorologicznej. Stosujemy zawsze 1,5 V baterie alkaliczne tego samego typu, nie korzystamy z baterii 1,2 V umożliwiających ich doładowywanie. Zbyt niskie napięcie może spowodować unieruchomienie stacji.
2. Parujemy aplikację ze stacją (patrz Rejestracja do aplikacji i sparowanie z Wi-Fi).
3. Jeżeli pojawi się ikona rozładowanej baterii 📄, wymieniamy baterie w stacji meteorologicznej.

Ustawienie stacji meteorologicznej

Klikamy w aplikacji na ekran główny z temperaturą i wilgotnością wewnętrzną.

Wyświetli się menu ustawień stacji.

1. Basic settings – ustawienia podstawowe (rys. 3)

Touch tone – aktywacja/deaktywacja pikania przycisków

24 hours format – aktywacja/deaktywacja 24 godz. formatu czasu

Day-Month format – format daty dzień-miesiąc/miesiąc-dzień

Degrees Celsius – jednostka temperatury °C/°F

Normal-brightness – poziom podświetlenia wyświetlacza stacji 30/60/100 %

Backlight duration – czas podświetlenia wyświetlacza 15/30/60 sekund/*podświetlenie ciągłe *działa tylko z podłączonym zasilaczem sieciowym

aktywacja funkcji

deaktywacja funkcji

2. Alarm settings - ustawienie budzika (rys. 4)

Można ustawić dwa budziki.

Wybieramy budzik nr 1/2 albo oba i ustawiamy czas oraz zaznaczamy dni budzenia, potwierdzamy kliknięciem na Save.

Aktywujemy /deaktywujemy Budzik.

Dzwonienie budzika (będzie migać ikona niem w aplikacji).

) ściszamy naciśnięciem przycisku MODE albo wyłącze

Budzik zadzwoni w następnym ustawionym dniu.

Jeżeli nie zaznaczyliśmy żadnego dnia, budzik zadzwoni tylko 1×, a ikona etlana.

nie będzie myśli-

Jeżeli podczas dzwonienia nie naciśniemy żadnego przycisku, dzwonienie będzie automatycznie zakończone po 1 minucie.

3. Weather settings – ustawienie lokalizacji pogody (rys. 5)

Regional Settings – ustawienie miejsca do prognozy

Server – wybór serwera danych 1/2/3

Today's weather:

Real-time – wyświetlanie aktualnego stanu pogody

Forecast – wyświetlanie prognozy pogody

1. Firmware version – informacja o wersji software (rys. 6)

2. Remove the device - usunięcie stacji meteorologicznej z aplikacji (rys. 7)

Skasowanie potwierdzamy kliknięciem na Delete.

1. Zmiana nazwy stacji (rys. 8)

Klikamy na ikonę, klikamy na wiersz z nazwą i zmieniamy ją, potwierdzamy Confirm.

Trend ciśnienia

wskaźnik trendu ciśnienia	[DOAS]		[7XSZ]
	wzrost stabilizacja spadek

Kierunek i prędkość wiatru

Kierunek i prędkość wiatru są wyświetlane w polu nr 25.

Prędkość wiatru jest wyświetlana jako level numer.

Level 0 = 0 km/godz.

Level 10 = 89–102 km/godz.

Level 1 = 1-5 km/godz.

Level 11 = 103-117 km/godz.

Level 2 = 6-11 km/godz.

Level 12 = 117-134 km/godz.

Level 3 = 12-19 km/godz.

Level 13 = 134-149 km/godz.

Level 4 = 20–28 km/godz.

Level 14 = 150–166 km/godz.

Level 5 = 29–38 km/godz.

Level 15 = 167-183 km/godz.

Level 6 = 39-49 km/godz.

Level 16 = 184-201 km/godz.

Level 7 = 50-61 km/godz.

Level 17 = 202-220 km/godz.

Level 8 = 62-74 km/godz.

Level 18 ≥ 221 km/godz.

Level 9 = 75–88 km/godz.

Podświetlenie wyświetlacza stacji

Przy zasilaniu z zasilacza w aplikacji można ustawić czas i poziom podświetlania wyświetlacza, patrz

Basic settings – ustawienia podstawowe.

Przy zasilaniu tylko z baterii 3× 1,5 V AA podświetlenia wyświetlacza jest wyłączone, po naciśnięciu przycisku MODE wyświetlacz zaświeci się na 15 sekund, a potem się wyłączy. Przy zasilaniu tylko z baterii nie można aktywować ciągłego podświetlenia wyświetlacza!

Uwaga: włożone baterie służą do rezerwowania zmierzonych/ustawionych danych.

Jeżeli baterie nie będą włożone, a zasilacz sieciowy zostanie wyłączony, wszystkie dane zostaną skasowane.

Prognoza pogody

Stacja prognozuje pogodę na następne 3 dni na podstawie danych z internetowego serwera z pogodą. Ikona prognozy jest wyświetlana w polu nr 4.

Ponieważ prognoza pogody nie może się sprawdzać w 100 %, to producent, ani sprzedawca nie może odpowiadać za jakiekolwiek straty wynikające z niedokładnej prognozy pogody.

Ikony prognozy pogody (patrz rys. C)

1 – gorąco	15 – mocny deszcz
2 – zimno	16 – chłodny deszcz
3 – smog	17 – bardzo słaby śnieg
4 – mgła	18 – słaby śnieg
5 – migliście	19 – mocny śnieg
6 – wiaterek	20 – burza śnieżna
7 – wietrzno	21 – deszcz ze śniegiem
8 – burza	22 – słonecznie
9 – burza z piorunami	23 – jasno w nocy
10 – lokalna burza	24 – częściowe zachmurzenie
11 – chwilowa burza	25 – częściowe zachmurzenie w nocy
12 – marznąca mżawka	26 – silne zachmurzenie
13 – mżawka	27 – silne zachmurzenie w nocy
14 – słaby deszcz	28 – zachmurzenie

Ikona śnieżynki ⚙! będzie migać przy temperaturze zewnętrznej w granicach 0 °C do +2,9 °C.

Ikona śnieżynki ⚙! będzie stale wyświetlana przy temperaturze zewnętrznej poniżej 0 °C.

Konserwacja i czyszczenie

Wyrób jest zaprojektowany tak, aby przy właściwym obchodzeniu się z nim mógł służyć przez wiele lat. Dalej zamieszczamy kilka uwag związanych z właściwą obsługa:

• Przed uruchomieniem wyrobu należy uważnie przeczytać instrukcję użytkownika.
• Wyrobu nie wystawiamy na działanie bezpośredniego światła słonecznego, ekstremalne zimno albo wilgoć oraz nie narażamy na nagłe zmiany temperatury. Powoduje to pogorszenie dokładności pomiarów. Wyrobu nie umieszczamy w miejscach narażonych na wibracje i wstrząsy – mogą spowodować jego uszkodzenie.
• Wyrobu nie narażamy na nadmierne naciski i uderzenia, pył, wysoką temperaturę albo wilgotność – mogą one spowodować uszkodzenie wyrobu, zwiększony pobór prądu, uszkodzenie baterii i deformację plastikowych części.
• Wyrobu nie narażamy na działanie deszczu, ani wilgoci, nie jest on przeznaczony do użytku na zewnątrz.

- Na wyrobie nie ustawiamy żadnych źródeł otwartego ognia, na przykład zapalonej świeczki itp.

- Wyrobu nie umieszczamy w miejscach, w których nie ma dostatecznego przepływu powietrza.

- Do otworów wentylacyjnych w wyrobie nie wsuwamy żadnych przedmiotów.

- Nie ingerujemy do wewnętrznych elektronicznych obwodów w wyrobie – możemy go uszkodzić i utracić uprawnienia gwarancyjne. Wyrób może naprawiać wyłącznie przeszkolony specjalista.

- Do czyszczenia używamy lekko zwilżoną, delikatną ściereczkę. Nie korzystamy z rozpuszczalników, ani z preparatów do czyszczenia – mogą one podrapać plastikowe części i uszkodzić obwody elektroniczne.

- Wyrobu nie wolno zanurzać do wody, ani do innych cieczy.

- Wyrobu nie narażamy na działanie kapiącej, ani pryskającej wody.

- Przy uszkodzeniu albo wadzie wyrobu żadnych napraw nie wykonujemy we własnym zakresie. Wyrób przekazujemy do naprawy do sklepu, w którym został zakupiony.

- Tego urządzenia nie mogą obsługiwać osoby (łącznie z dziećmi), których predyspozycje fizyczne, umysłowe albo mentalne oraz brak wiedzy i doświadczenia nie pozwalają na bezpieczne korzystanie z urządzenia, jeżeli nie są pod nadzorem albo nie zostały poinstruowane w zakresie zastosowania tego urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo.

EMOS spol. s r. o. niniejszym oświadcza, że typ urządzenia radiowego E0389 jest zgodny z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: http://www.emos.eu/download.

PL | Zgodnie z przepisami Ustawy o ZSEiE zabronione jest umieszczanie łącznie z innymi odpadami zużytego sprzętu oznakowanego symbolem przekreślonego kosza. Użytkownik, chcąc pozbyć się sprzętu elektronicznego i elektrycznego, jest zobowiązany do oddania go do punktu zbierania zużytego sprzętu. W sprzęcie nie znajdują się składniki niebezpieczne, które mają szczególnie negatywny wpływ na środowisko i zdrowie ludzi.
