INSTRUKCJA OBSŁUGI Series 6 Athlet ProAnimal BCH86PETAU BOSCH

Instrukcję obsługi należy zachować.W przypadku przekazywania odkurzacza osobom trze-cim należy dołączyć również instrukcję obsługi. Użytkowanie zgodnie z przeznaczeniem Przestrzeganie instrukcji zgodnego z przeznaczeniem użytkowania jest warunkiem bezpiecznego i prawidłowe-go korzystania z urządzenia.Urządzenia należy używać wyłącznie: w sposób zgodny z niniejszą instrukcją użytkowania. z oryginalnymi częściami i akcesoriami. Gwarancja nie obejmuje szkód wynikających z używania produktów innych marek. do czyszczenia powierzchni. w prywatnym gospodarstwie domowym i zamkniętych otoczeniach domowych w temperaturze pokojowej. do wysokości 2000 metrów nad poziomem morza. Aby uniknąć uszkodzeń urządzenia lub skaleczeń, od- kurzacza nie należy używać do: odkurzania ludzi i zwierząt, zasysania: − substancji szkodliwych dla zdrowia, o ostrych krawę-dziach, gorących lub żarzących się, − wilgotnych lub płynnych substancji, − łatwopalnych lub wybuchowych materiałów i gazów, − popiołu, sadzy z pieców kaflowych i instalacji cen-tralnego ogrzewania, − pyłu tonerowego z drukarek i kopiarek. Części zamienne, wyposażenie dodat- kowe Nasze oryginalne części zamienne, wyposażenie dodat-kowe i wyposażenie specjalne, zostały zaprojektowane specjalnie z myślą o korzystaniu z naszych odkurzaczy i są dostosowane do ich funkcji oraz wymagań. Dlate-go zalecamy stosowanie wyłącznie oryginalnych części zamiennych, akcesoriów i specjalnego wyposażenia. Tylko w ten sposób możemy zagwarantować zarówno długi okres użytkowania odkurzacza, jak i niezmiennie wysoką skuteczność czyszczenia. Wskazówka: Stosowanie niedopasowanych lub odznaczających się niższą jakością części zamiennych, elementów wyposażenia dodatkowego/specjalnego może spo-wodować uszkodzenie odkurzacza, które nie jest ob-jęte naszą gwarancją, jeżeli przyczyną uszkodzenia było właśnie używanie tego typu produktów. Wskazówki dotyczące bezpie- czeństwa Odkurzacz spełnia obowiązu- jące wymogi techniczne oraz przepisy bezpieczeństwa. Urządzenie mogą obsługiwać dzieci w wieku powyżej 8 lat oraz osoby z ograniczonymi zdolnościami fizycznymi, sen- sorycznymi lub umysłowymi, a także osoby nie posiadające wystarczającego doświadcze- nia i/lub wiedzy, jeśli pozosta- ją pod nadzorem lub zostały pouczone, jak bezpiecznie obsługiwać urządzenie i są świadome związanego z tym niebezpieczeństwa. Dzieci nie mogą bawić się urządzeniem. Dzieciom bez nadzoru nie wolno przeprowadzać czysz- czenia ani konserwacji. Plastikowe torby i folie prze- chowywać poza zasięgiem dzieci i usunąć w bezpieczny sposób. >= Istnieje niebezpieczeństwo uduszenia! Prawidłowe użytkowanie Podczas ładowania należy używać tylko przewodu do ładowania wchodzącego w zakres wyposażenia. Przewód ładowarki należy podłączać i uruchamiać wy-łącznie zgodnie z informacjami zawartymi na tabliczce znamionowej. Urządzenie należy przechowywać i ładować wyłącznie w pomieszczeniach. Nie narażać urządzenia na działanie temperatur poni-żej 0°C oraz powyżej 40°C. Nigdy nie odkurzać bez worka filtrującego lub pojem-nika na pył, filtra zabezpieczającego silnik i filtra wy-lotu powietrza.>= Urządzenie może ulec uszkodzeniu! Nie odkurzać w okolicach głowy przy użyciu szczotki ani rury. => Istnieje niebezpieczeństwo obrażeń! Nie używać uszkodzonego przewodu ładowarki i wy-mienić go na nowy, oryginalny przewód. W celu odłączenia przewodu ładowarki od sieci cią-gnąć za wtyczkę, a nie za przewód zasilający. Przewodu ładowarki nie wolno prowadzić po ostrych krawędziach ani zaciskać. Przed przystąpieniem do jakichkolwiek prac przy odkurzaczu należy wyłączyć urządzenie lub odłączyć przewód ładowarki od sieci. Nie włączać uszkodzonego odkurzacza.35 W przypadku stwierdzenia usterki wyłączyć urządze- nie lub odłączyć przewód ładowarki od sieci. W celu uniknięcia zagrożeń, naprawa urządzenia oraz wymiana części w odkurzaczu mogą być wykonywane wyłącznie przez autoryzowany serwis. W następujących przypadkach należy natychmiast odłączyć urządzenie od sieci zasilającej i skontakto- wać się z serwisem: − jeśli przypadkowo został zassany płyn lub jeśli płyn przedostał się do wnętrza urządzenia. − jeśli urządzenie spadło i zostało uszkodzone. Odkurzacz należy chronić przed wpływem czynników atmosferycznych, wilgocią i źródłami ciepła. Unikać kontaktu filtrów (filtr zabezpieczający silnik, filtr wylotu powietrza itp.) z materiałami łatwopalnymi oraz zawierającymi alkohol. Odkurzacz nie nadaje się do stosowania na placach budowy. =>Odsysanie gruzu budowlanego może pro- wadzić do uszkodzenia urządzenia. Gdy odkurzacz nie jest używany, należy go wyłączać. Ze względów bezpieczeństwa i w celu ochrony akumu- latora i silników, urządzenie wyposażone jest w funk- cję zabezpieczenia przed przegrzaniem. Jeżeli akumu- lator lub urządzenie ulegnie przegrzaniu, urządzenie zostanie automatycznie wyłączone. >= Przed ponownym uruchomieniem urządzenie musi stygnąć przez ok. 30 minut. Opakowanie chroni odkurzacz przed uszkodzeniem podczas transportu. Dlatego zaleca się zachowanie oryginalnego opakowania do celów transportowych. Akumulatory litowo-jonowe Przeczytać wszystkie instrukcje oraz wskazówki bez- pieczeństwa. >= Nieprzestrzeganie wskazówek bezpieczeństwa może spowodować porażenie prądem elektrycz- nym, pożar i/lub poważne obrażenia ciała. Wszystkie instrukcje i wskazówki bezpieczeństwa na- leży zachować do wykorzystania w przyszłości. Akumulator należy chronić przed wysoką temperaturą, np. przed ciągłym działaniem promieni słonecznych, ogniem, wodą i wilgocią. >= Występuje niebezpieczeństwo wybuchu. Uszkodzenie lub niewłaściwe użytkowanie akumu- latora może spowodować wyciek oparów. Zadbać o dopływ świeżego powietrza i skonsultować się z leka- rzem w przypadku jakichkolwiek dolegliwości. >= Opary mogą podrażniać drogi oddechowe. Nieprawidłowe użycie może spowodować wyciek pły- nu z akumulatora. Należy unikać kontaktu z tym pły- nem. W razie przypadkowego kontaktu spłukać wodą. Jeżeli płyn przedostanie się do oczu, należy dodatko- wo zwrócić się o pomoc do lekarza. >= Wyciek płynu z akumulatora może powodować podrażnienia lub oparzenia skóry. Wskazówki dotyczące transportu Zastosowane akumulatory litowo-jonowe podlegają przepisom dotyczącym towarów niebezpiecznych. Użyt- kownik może transportować akumulatory po drogach publicznych bez konieczności spełnienia dodatkowych warunków. W przypadku wysyłki za pośrednictwem osób trzecich (np.: transport lotniczy lub spedycja) należy uwzględnić szczególne wymagania w odniesieniu do opakowania i oznakowania. Przygotowując towar do wysyłki należy zasięgnąć opinii eksperta w dziedzinie towarów niebezpiecznych.. Wskazówki dotyczące utylizacji Odkurzacz, akumulatory oraz elementy wyposażenia i opakowania należy przekazać do punktu zbiórki surow- ców wtórnych. Nie wyrzucać odkurzacza ani akumulatorów/baterii do pojemnika z odpadami komunalnymi! Opakowanie Opakowanie chroni odkurzacz przed uszkodzeniem podczas transportu. Składa się ono z materiałów bezpiecznych dla środowiska naturalnego i nadaje się do odzysku surowców wtórnych. Niepotrzebne materiały opakowaniowe należy oddać do punktów zbiórki surowców wtórnych. Wysłużone urządzenie Urządzenie zawiera akumulatory litowo-jonowe, któ- re można ponownie naładować. Dlatego utylizacji urządzenia można dokonać wyłącznie poprzez auto- ryzowany serwis lub specjalistyczny punkt sprzeda- ży. Akumulatory/baterie Należy przestrzegać wskazówek dotyczących trans- portu. Wbudowane akumulatory mogą być wyjmowane w celu utylizacji wyłącznie przez fachowy personel. Otwieranie pokrywy obudowy może spowodować uszkodzenie odkurzacza. Dotyczy tylko wykwalifikowanych specjalistów: W celu wyjęcia akumulatora z odkurzacza naciskać włącznik/wyłącznik (rys.

) tak długo, aż akumulator zostanie całkowicie rozładowany. Wy- kręcić śruby z obudowy i zdjąć pokrywę obudowy, aby wyjąć akumulator. Aby uniknąć zwarcia, odłączyć kolejno złącza akumu- latora i od razu zaizolować zaciski. Nawet w przypadku pełnego rozładowania pozostaje w akumulatorze resztkowa pojemność, która może się uwolnić w przypadku zwarcia.36

Dziękujemy za zakup odkurzacza BBH8 / BCH8 / BKH8 / BLH8 firmy Bosch. W niniejszej instrukcji obsługi przedstawione zostały różne modelu odkurzacza BBH8 / BCH8 / BKH8 / BLH8. Dlatego może się zdarzyć, że opisane wyposażenie i jego funkcje nie zawsze odnoszą się do danego mo- delu. W celu osiągnięcia możliwie najlepszego wyni- ku odkurzania należy stosować wyłącznie oryginalne akcesoria firmy Bosch, które zostały zaprojektowane specjalnie do tego modelu odkurzacza. Opis urządzenia 1 Ssawka do podłóg z elektroszczotką 2 Przycisk odblokowujący pojemnik na kurz 3 Wskaźnik stanu naładowania baterii 4 Wskaźnik Sensor Control 5 Pojemnik na pył 6 Zewnętrzny moduł filtrujący 7 Wkład filtra z filtrem zabezpieczającym silnik i filtrem piankowym* 8 Filtr lamelowy* 9 Uchwyt 10 Przełącznik WŁ./WYŁ. 11 Szczotka do tapicerki* 12 Ssawka do szczelin* 13 Profesjonalna szczotka do tapicerki* 14 Profesjonalna ssawka do szczelin* 15 Pas do przenoszenia* 16 Wyposażenie dodatkowe adaptera* 17 Wąż ssący z uchwytem* 18 Tapicerska ssawka szczelinowa* 19 Dodatkowy wałek szczotki do ssawki do podłóg* 20 Przewód ładowarki 21 Ssawka wiertarska* 22 Krótki uchwyt* Przed pierwszym użyciem Rysunek

Uchwyt nasadzić ostrożnie na cokół i zatrzasnąć.

W celu rozłączenia uchwytu nacisnąć przycisk odblokowujący i ostrożnie zdjąć uchwyt do góry. Rysunek

Odkurzacz ręczny nasadzić na ssawkę do podłóg i zatrzasnąć.

Aby zdjąć ssawkę do podłóg, nacisnąć przycisk odblokowujący i zdjąć odkurzacz ręczny ze ssawki.88

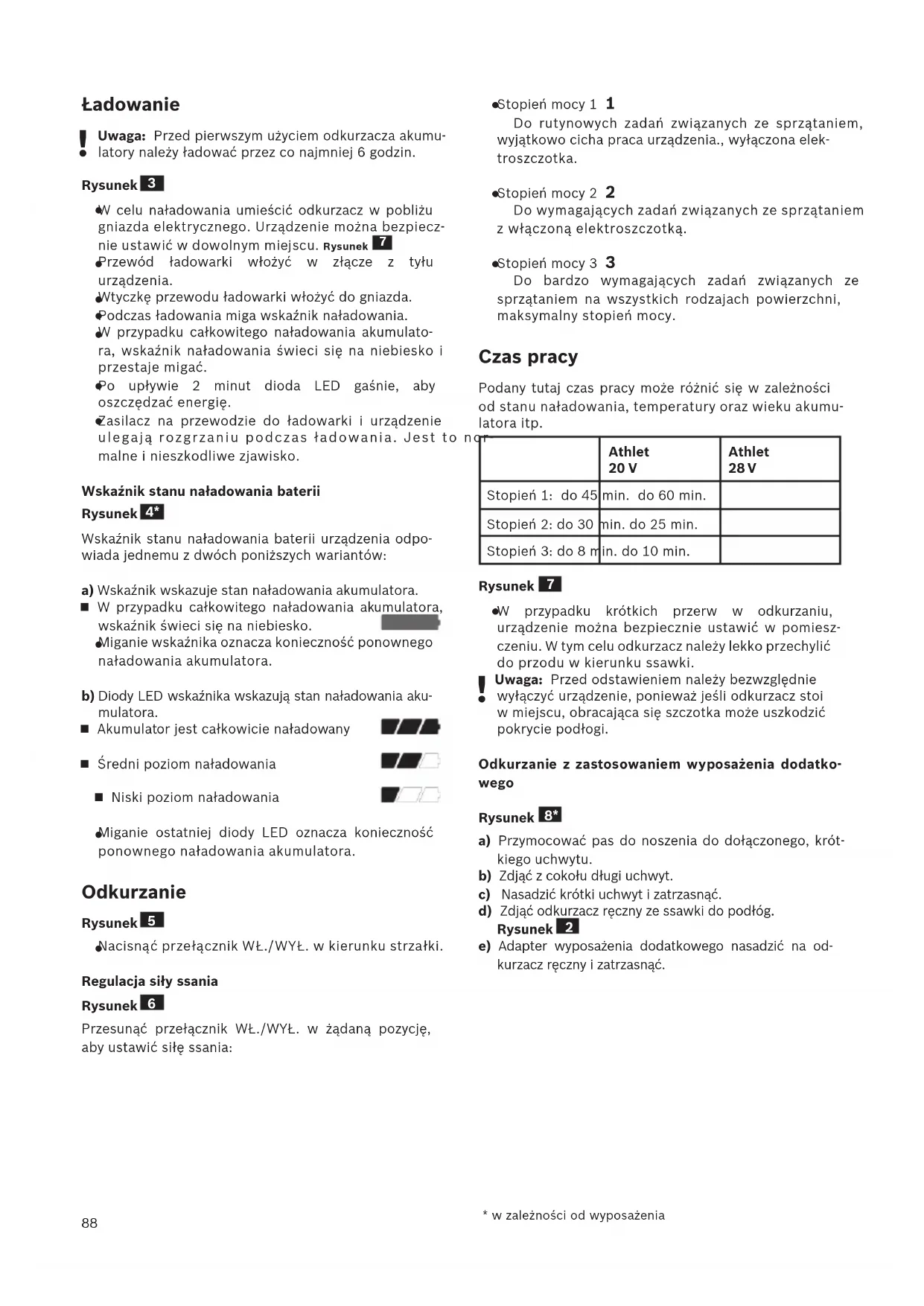

Stopień mocy 1 1 Do rutynowych zadań związanych ze sprzątaniem, wyjątkowo cicha praca urządzenia., wyłączona elek- troszczotka.

Stopień mocy 2 2 Do wymagających zadań związanych ze sprzątaniem z włączoną elektroszczotką.

Stopień mocy 3 3 Do bardzo wymagających zadań związanych ze sprzątaniem na wszystkich rodzajach powierzchni, maksymalny stopień mocy. Czas pracy Podany tutaj czas pracy może różnić się w zależności od stanu naładowania, temperatury oraz wieku akumu- latora itp. Athlet 20 V Athlet 28 V Stopień 1: do 45 min. do 60 min. Stopień 2: do 30 min. do 25 min. Stopień 3: do 8 min. do 10 min. Rysunek

W przypadku krótkich przerw w odkurzaniu, urządzenie można bezpiecznie ustawić w pomiesz- czeniu. W tym celu odkurzacz należy lekko przechylić do przodu w kierunku ssawki.

Uwaga: Przed odstawieniem należy bezwzględnie wyłączyć urządzenie, ponieważ jeśli odkurzacz stoi w miejscu, obracająca się szczotka może uszkodzić pokrycie podłogi. Odkurzanie z zastosowaniem wyposażenia dodatko- wego Rysunek

a) Przymocować pas do noszenia do dołączonego, krót- kiego uchwytu. b) Zdjąć z cokołu długi uchwyt. c) Nasadzić krótki uchwyt i zatrzasnąć. d) Zdjąć odkurzacz ręczny ze ssawki do podłóg. Rysunek

e) Adapter wyposażenia dodatkowego nasadzić na od- kurzacz ręczny i zatrzasnąć. Ładowanie

Uwaga: Przed pierwszym użyciem odkurzacza akumu- latory należy ładować przez co najmniej 6 godzin. Rysunek

W celu naładowania umieścić odkurzacz w pobliżu gniazda elektrycznego. Urządzenie można bezpiecz- nie ustawić w dowolnym miejscu. Rysunek

Przewód ładowarki włożyć w złącze z tyłu urządzenia.

Wtyczkę przewodu ładowarki włożyć do gniazda.

Podczas ładowania miga wskaźnik naładowania.

W przypadku całkowitego naładowania akumulato- ra, wskaźnik naładowania świeci się na niebiesko i przestaje migać.

Po upływie 2 minut dioda LED gaśnie, aby oszczędzać energię.

Zasilacz na przewodzie do ładowarki i urządzenie ulegają rozgrzaniu podczas ładowania. Jest to nor- malne i nieszkodliwe zjawisko. Wskaźnik stanu naładowania baterii Rysunek

Wskaźnik stanu naładowania baterii urządzenia odpo- wiada jednemu z dwóch poniższych wariantów: a) Wskaźnik wskazuje stan naładowania akumulatora. W przypadku całkowitego naładowania akumulatora, wskaźnik świeci się na niebiesko.

Miganie wskaźnika oznacza konieczność ponownego naładowania akumulatora. b) Diody LED wskaźnika wskazują stan naładowania aku- mulatora. Akumulator jest całkowicie naładowany Średni poziom naładowania Niski poziom naładowania

Miganie ostatniej diody LED oznacza konieczność ponownego naładowania akumulatora. Odkurzanie Rysunek

Nacisnąć przełącznik WŁ./WYŁ. w kierunku strzałki. Regulacja siły ssania Rysunek

Przesunąć przełącznik WŁ./WYŁ. w żądaną pozycję, aby ustawić siłę ssania:

• w zależności od wyposażenia89 Rysunek

Ssawki, zależnie od potrzeby, nasadzić na wąż ssący za pomocą uchwytu adaptera wyposażenia dodatkowego:

Szczotka do tapicerki. Do odkurzania mebli tapi- cerskich, zasłon itp.

Ssawka do szczelin. Do odkurzania szczelin, rogów itp.

Tapicerska ssawka szczelinowa do odkurzania tapi- cerki, idealna zwłaszcza do foteli samochodowych

Przymocować ssawkę wiertarską do uchwytu i umieścić przy ścianie w taki sposób, aby otwór wiertniczy w ssawce znajdował się nad wierconym otworem. Po pracy Rysunek

Po zakończeniu odkurzania wyłączyć urządzenie. Opróżnianie pojemnika na pył Rysunek

W celu uzyskania odpowiedniego rezultatu odkurzania, należy opróżniać pojemnik na pył po każdym użyciu urządzenia, najpóźniej w momencie, kiedy pył w po- jemniku osiągnie zaznaczony poziom. Zalecamy, aby nie przekraczać poziomu zaznaczonego w pojemniku na pył, ponieważ powoduje to bardzo sil- ne zanieczyszczenie filtra. Podczas opróżniania pojemnika na pył kontrolować również stopień zabrudzenia zewnętrznego modułu filtrującego i w razie potrzeby wyczyścić go zgodnie ze wskazówkami podanymi w instrukcji "Czyszczenie zewnętrznego modułu filtrującego". Rysunek

Uwaga: Filtry można czyścić wyłącznie, gdy urządzenie jest wyłączone. Nigdy nie odkurzać bez zewnętrznego modułu filtrującego z wkładem filtra. Rysunek

Pojemnik na pył odblokować za pomocą przycisku odblokowującego i wyjąć z urządzenia. Rysunek

Wyjąć moduł filtrujący z pojemnika na pył

Opróżnić pojemnik na pył. Rysunek

Usunąć ewentualne zabrudzenia poniżej otworu wy- lotowego.

Włożyć moduł filtrujący do pojemnika na pył, przy tym koniecznie zwrócić uwagę na prawidłowe położenie.

Włożyć pojemnik na pył do urządzenia i zatrzasnąć w słyszalny sposób.

Uwaga: W przypadku zauważenia oporu podczas wkładania pojemnika na pył należy sprawdzić, czy fil- tr jest kompletny oraz czy moduł filtrujący i pojemnik na pył są prawidłowo włożone.

• w zależności od wyposażenia Konserwacja filtra

Uwaga: Filtry można czyścić wyłącznie, gdy urządzenie jest wyłączone. Urządzenie posiada tzw. funkcję „Sensor Control“. Funkcja ta stale nadzoruje, czy odkurzacz działa z optymalną mocą. Wskaźnik świetlny sygnalizuje, czy konieczne jest czyszczenie wkładu filtra, aby ponownie uzyskać optymalny poziom mocy. Rysunek

Sensor Control Wskaźnik świeci się na niebiesko lub jest wyłączony, jeśli urządzenie działa z optymalną mocą. Miganie wskaźnika na czerwono oznacza, że konieczne jest czyszczenie zewnętrznego modułu filtrującego i wkładu filtra. Urządzenie automatycznie przestawia się na poziom mocy 1. Rysunek

Czyszczenie zewnętrznego modułu filtrującego Optymalne działanie odkurzacza wymaga regularnego czyszczenia zewnętrznego modułu filtrującego.

Przed czyszczeniem zewnętrznego modułu filtrującego należy wyłączyć urządzenie.

Wyjąć z urządzenia pojemnik na pył. Rysunek

Wyjąć moduł filtrujący z pojemnika na pył. Rysunek

Wyczyścić zewnętrzny moduł filtrujący. a) Z reguły wystarcza, jeżeli cały moduł filtrujący zosta- nie podczas opróżniania pojemnika na pył lekko wytrząśnięty lub wytrzepany, co umożliwi oderwanie się drobinek brudu. b) Jeśli to nie wystarczy, użyć suchej ściereczki, aby usunąć drobinki brudu zgromadzone na powierzchni. Rysunek 17* Czyszczenie wkładu filtra

Wyłączyć urządzenie.

Wyjąć z urządzenia pojemnik na pył. Rysunek

Wyjąć moduł filtrujący z pojemnika na pył. Rysunek

a) Obrócić pokrywę wkładu filtra w kierunku przeciwnym do ruchu wskazówek zegara i wyjąć wkład filtra z jed- nostki filtrującej. b) Następnie wytrzepać wkład filtra. c) Zdjąć filtr piankowy z zabezpieczenia silnika i oddziel- nie wypłukać obie części. Całkowicie wysuszyć filtr piankowy i filtr zabezpieczający silnik (ok. 24 h). d) Po montażu filtra piankowego włożyć wkład filtra do pojemnika na pył. e) Włożyć wkład filtra w jednostkę filtrującą i zablokować obracając pokrywę w kierunku zgodnym z ruchem ws- kazówek zegara.90

A padlószívófej kioldásához nyomja meg a zárnyitó gombot, és húzza ki a kézi porszívót a szívófejből. Jeśli po ręcznym wyczyszczeniu wkładu filtra wskaźnik "Sensor Control" ponownie miga na czerwono, wkład filtra jest tak zabrudzony, że należy go uprać w pralce stosując program delikatny o temperaturze maks. 30°C i najniższą prędkość wirowania. W razie potrzeby można zamówić w serwisie nowe fil- try. Rysunek 18*

Przed przystąpieniem do czyszczenia filtra lamelo- wego wyłączyć urządzenie.

Uwaga! Filtry można czyścić wyłącznie, gdy urządzenie jest wyłączone.

W celu oczyszczenia filtra lamelowego należy przy- najmniej trzykrotnie obrócić pokrętło o 180°. Filtr można czyścić zawsze, gdy zmniejszy się mocy ssania, nawet jeśli wskaźnik nie zaświeci się. Czysz- czenie filtra lamelowego zalecane jest przed każdym opróżnieniem pojemnika na pył. Jednak najpóźniej, gdy zaświeci się wskaźnik „Sensor Control“. Czyszczenie filtra lamelowego Rysunek 19* W przypadku silnego zabrudzenia filtr lamelowy można wytrzepać.

Wytrzepać filtr nad pojemnikiem na śmieci. Brud spadnie z filtra do pojemnika. Czyszczenie ssawki do podłóg Przed każdym zabiegiem konserwacyjnym wyłączyć odkurzacz lub odłączyć od przewodu ładowarki. Rysunek

a) Za pomocą przycisku odblokowującego odblokować wałek szczotki i wyjąć na bok ze ssawki do podłóg. b) Nawinięte nici i włosy przeciąć nożyczkami. wzdłuż przewidzianego do tego celu nacięcia i usunąć. c) Wałek szczotki wsunąć z boku wzdłuż prowadnicy w ssawkę do podłóg i zablokować za pomocą przycisku odblokowującego.

Uwaga: Ssawka do podłóg może być używana wyłącznie po zamontowaniu wałka szczotki. Pielęgnacja Prze każdym czyszczeniem odkurzacza ręcznego należy go wyłączyć i odłączyć od przewodu ładowarki. Odkurzacz i elementy wyposażenia z tworzywa sztucz- nego można czyścić dostępnymi na rynku środkami do czyszczenia tworzyw sztucznych.

Uwaga: Nie należy stosować środków do szorowania, środków do czyszczenia szkła ani uniwersalnych środków czyszczących. Pod żadnym pozorem nie zanurzać odkurzacza w wodzie. Zastrzegamy sobie prawo do zmian technicznych.

• w zależności od wyposażenia91 Feltöltés

geri toplanması ve geri dönüştürülmesi ile ilgili yapıyı belirtir. To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2012/19/UE oraz polską Ustawą z dnia 29 lipca 2005r. „O zużytym sprzęcie elektrycznym i elek- tronicznym” (Dz.U. z 2005 r. Nr 180, poz. 1495) sym- bolem przekreślonego kontenera na odpady. Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania nie może być umieszczany łącznie z inny- mi odpadami pochodzącymi z gospodarstwa domowe go. Użytkownik jest zobowiązany do oddania go prowadzącym zbieranie zużytego sprzętu elek- trycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostka, tworzą odpowiedni system umożliwiający oddanie tego sprzętu. Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska n aturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu. Tento spotřebič je označen podle evropské směrnice 2012/19/EU týkající se použité elektrické a elektronické přístroje (odpadních elektrických a elektronických zařízení - OEEZ). Směrná hodnota určuje fra-mework pro vracení a recyklaci použitých spotřebičů-CE ve všech zemích EU. 此吸塵機受歐盟2012/19/EU有關舊電器及電子產品(廢棄電器 和電子設備– WEEE)指引監管，該指引確立了適用於整個歐盟 的舊電器回收和再造的規章制度。
