Opbevar brugsanvisningen.Sørg for, at brugsanvisningen medfølger, hvis støvsuge-ren gives videre til andre. Anvendelse iht. formål For at kunne anvende apparatet sikkert og korrekt skal anvisningerne om anvendelse i henhold til formål over-holdes.Anvend kun apparatet: iht. denne brugsanvisning. med originale dele og tilbehør. Ved skader, der opstår som følge af anvendelse af fremmede produkter, bortfalder retten til garantiydelser. til rengøring af overflader. ved stuetemperatur i privat husholdning og i lukkede rum i huslige omgivelser. Op til en højde på maksimalt 2000 m over havets over-flade. For at undgå tilskadekomst og beskadigelser må støv- sugeren ikke benyttes til: Støvsugning af mennesker eller dyr. Opsugning af: − Sundhedsskadelige, skarpe, varme eller glødende substanser. − Fugtige eller flydende substanser. − Letantændelige eller eksplosive stoffer og gasser. − Aske, sod fra brændeovne og centralvarmeanlæg. − Tonerstøv fra printere eller kopimaskiner. Reservedele, tilbehør, Vores originale reservedele, vores originale tilbehør og ekstra tilbehør er nøjagtigt tilpasset vores støvsugers egenskaber og krav. Vi anbefaler derfor kun at bruge vores originale reservedele, vores originale tilbehør og specialtilbehør. På den måde sikres en lang levetid for støvsugeren og en permanent høj kvalitet af rengørin-gen. Bemærk Brugen af reservedele / ekstra tilbehør, der ikke er eller af dårlig kvalitet, kan forårsage skade på støvsu-geren, som ikke er dækket af vores garanti, når disse virkninger skyldes brugen af sådanne produkter. Sikkerhedsanvisninger Denne støvsuger opfylder de anerkendte tekniske standar- der og de relevante sikkerheds- bestemmelser. Dette apparat kan benyttes af børn fra 8 år og derover, samt af personer med reducerede fysiske, sensoriske eller men- tale evner og / eller manglen- de erfaring eller viden, hvis de er under opsigt eller er blevet instrueret i sikker brug af ap- paratet og har forstået de farer og risici, der kan være forbundet med brugen af ap- paratet. Apparatet er ikke legetøj for børn. Rengøring og vedligeholdelse må ikke udføres af børn, uden at de er under opsigt. Plastikposer og folier skal være uden for børn rækkevid- de, når materialet opbevares eller kasseres. >= Der er fare for kvælning! Korrekt anvendelse Brug kun det medfølgende ladekabel til at lade op med. Ladekablet må kun tilsluttes og anvendes iht. typeskil- tet. Apparatet må kun opbevares og oplades indendørs. Apparatet må ikke udsættes for temperaturer under 0°C og over 40°C. Der må aldrig støvsuges uden filterpose hhv. støvbe-holder, motorbeskyttelses- og udblæsningsfilter.>= Apparatet kan blive beskadiget! Undgå at støvsuge med mundstykke eller rør i nærhe-den af hovedet. => Der er fare for tilskadekomst! Et beskadiget ladekabel må ikke længere bruges og skal udskiftes med et nyt originalt ladekabel. Træk ikke i tilslutningsledningen men i stikket for at tage ladekablet ud af stikkontakten. Undlad at trække ladekablet hen over skarpe kanter, og sørg for, at det ikke kommer i klemme. Sluk altid for apparatet, og træk ladekablet hhv. net-stikket ud af stikkontakten, inden der foretages arbej-de på støvsugeren. Støvsugeren må ikke anvendes, hvis den er beskadi- get. Sluk for apparatet, og træk ladekablet hhv. netstikket ud af stikkontakten, hvis der opstår en fejl. For at undgå fare må reparationer af støvsugeren og udskiftning af reservedele kun udføres af et autorise-ret serviceværksted.19 Sluk i følgende tilfælde øjeblikkeligt for apparatet, og kontakt kundeservice: − Hvis der ved et uheld er blevet suget væske op, el- ler hvis der er kommet væske ind i apparatet. − Hvis apparatet er faldet ned og er blevet beskadiget. Støvsugeren skal beskyttes mod fugt, vejr og vind samt påvirkning fra varmekilder. Hæld ikke brændbare eller alkoholholdige substanser på filtrene (motorbeskyttelsesfilter, udblæsningsfilter etc.) Støvsugeren er ikke beregnet til anvendelse på byg- gepladser. => Opsugning af byggeaffald kan beskadige apparatet. Sluk for apparatet, når der ikke støvsuges. Af sikkerhedsgrunde og for at beskyttet akku og mo- torer er apparatet udstyret med en overophednings- beskyttelse. Hvis akku'en eller apparatet bliver for varme, slukkes apparatets automatisk. >= I så fald skal apparatet køle af i ca. 30 minutter, før det kan tages i brug igen. Emballagen beskytter støvsugeren mod beskadigelse under transporten. Derfor anbefaler vi at opbevare emballagen i forbindelse med transport. Li-Ion-akku'er Læs alle sikkerhedsanvisninger og vejledninger. >= Tilsidesættelse af sikkerhedsanvisninger og vejled- ninger kan medføre elektrisk stød, brand og/eller alvorlig tilskadekomst. Opbevar sikkerhedsanvisninger og vejledninger til se- nere brug. Akku'en må ikke udsættes for varme, f.eks. langvarig påvirkning af sollys, og skal beskyttes mod ild, vand og fugt. >= Der er fare for eksplosion. Hvis akku'en beskadiges eller bruges forkert, kan der udskilles dampe. Sørg for frisk luft og udluftning, og søg læge i tilfælde af ubehag. >= Dampene kan irritere luftvejene. Ved forkert brug kan der løbe væske ud af akku'en. Undgå at komme i kontakt med denne væske. Skyl væ- sken væk med vand, hvis den ved et uheld berøres. Søg læge, hvis der kommer væske i øjnene. >= Udløbende akkuvæske kan bevirke hudirritationer og forbrændinger. Oplysninger vedr. transport De indeholdte genopladelige Li-Ion batterier er omfattet af kravene i bekendtgørelse om vejtransport af farligt gods. De genopladelige batterier kan uden yderligere pålæg transporteres som vejtransport. Ved forsendelse via tredjemand (f.eks. lufttransport eller spedition) er der særlige krav til emballage og mærkning, der skal overholdes. I sådanne tilfælde skal der i forbindelse med klargøringen af forsendelsen rettes henvendelse til en ekspert i transport af farligt gods. Anvisninger om bortskaffelse Støvsugere, genopladelige batterier, tilbehør og embal- lage skal indleveres til recycling iht miljølovgivningen. Støvsugere og genopladelige batterier/batterier må ikke lægges i det almindelige husholdningsaffald! Emballage Emballagen beskytter støvsugeren mod beskadi- gelse under transporten. Den består af miljøvenlige materialer og kan derfor genbruges. Emballage, der ikke skal anvendes mere, bør bortskaffes på gen- brugsstationer eller lignende. Kasseret apparat Dette apparat indeholder genopladelige lithium-ion batterier. Derfor må dette apparat kun bortskaffes hos vores autoriserede kundeservice eller forhand- leren. Genopladelige batterier / batterier Følg anvisningerne vedr. transport. Integrerede gen- opladelige batterier, som skal kasseres, må kun fjer- nes af fagpersonale. Støvsugeren kan blive ødelagt ved åbningen af kabinettets indkapsling. Kun for kvalificerede fagfolk: Når de genopladelige batterier skal tages ud af støv- sugeren, skal tænd-/sluk-tasten (figur

) forinden aktiveres, indtil det genopladelige batteri er fuldstændig afladet. Skru skruerne i kabinettet ud, og tag kabinettets indkapsling af.Tilslutningerne for det genopladelige batteri skal tages af en ad gan- gen, og hver pol skal isoleres med det samme for at forhindre en kortslutning. Selv ved fuldstændig af- ladning er der stadig en restkapacitet i batteriet, som kan blive frigivet i tilfælde af kortslutning.20

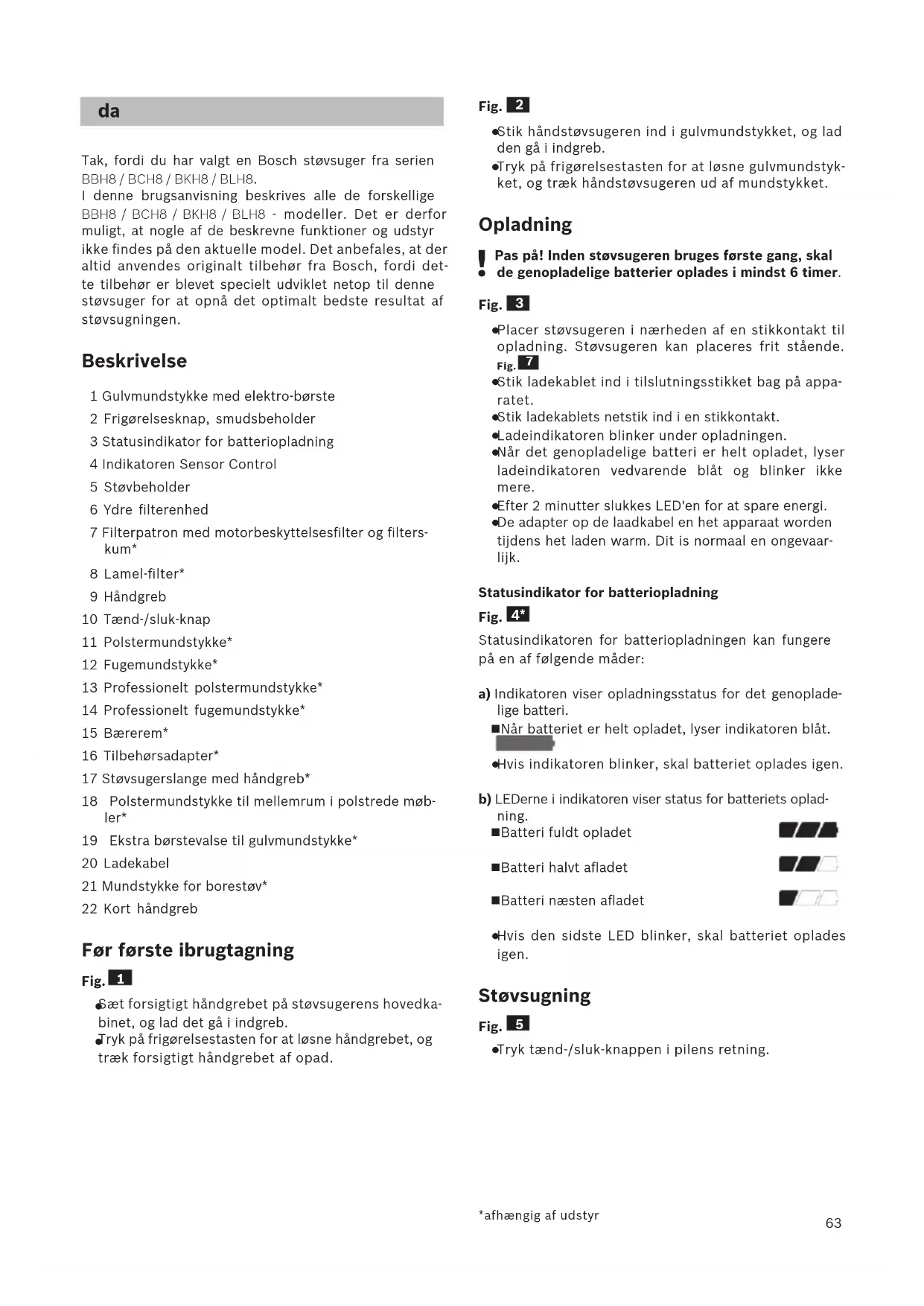

Tak, fordi du har valgt en Bosch støvsuger fra serien BBH8 / BCH8 / BKH8 / BLH8. I denne brugsanvisning beskrives alle de forskellige BBH8 / BCH8 / BKH8 / BLH8 - modeller. Det er derfor muligt, at nogle af de beskrevne funktioner og udstyr ikke findes på den aktuelle model. Det anbefales, at der altid anvendes originalt tilbehør fra Bosch, fordi det- te tilbehør er blevet specielt udviklet netop til denne støvsuger for at opnå det optimalt bedste resultat af støvsugningen. Beskrivelse 1 Gulvmundstykke med elektro-børste 2 Frigørelsesknap, smudsbeholder 3 Statusindikator for batteriopladning 4 Indikatoren Sensor Control 5 Støvbeholder 6 Ydre filterenhed 7 Filterpatron med motorbeskyttelsesfilter og filters- kum* 8 Lamel-filter* 9 Håndgreb 10 Tænd-/sluk-knap 11 Polstermundstykke* 12 Fugemundstykke* 13 Professionelt polstermundstykke* 14 Professionelt fugemundstykke* 15 Bærerem* 16 Tilbehørsadapter* 17 Støvsugerslange med håndgreb* 18 Polstermundstykke til mellemrum i polstrede møb- ler* 19 Ekstra børstevalse til gulvmundstykke* 20 Ladekabel 21 Mundstykke for borestøv* 22 Kort håndgreb Før første ibrugtagning Fig.

Sæt forsigtigt håndgrebet på støvsugerens hovedka- binet, og lad det gå i indgreb.

Tryk på frigørelsestasten for at løsne håndgrebet, og træk forsigtigt håndgrebet af opad. Fig.

Stik håndstøvsugeren ind i gulvmundstykket, og lad den gå i indgreb.

Tryk på frigørelsestasten for at løsne gulvmundstyk- ket, og træk håndstøvsugeren ud af mundstykket. Opladning

Pas på! Inden støvsugeren bruges første gang, skal de genopladelige batterier oplades i mindst 6 timer. Fig.

Placer støvsugeren i nærheden af en stikkontakt til opladning. Støvsugeren kan placeres frit stående. Fig.

Når det genopladelige batteri er helt opladet, lyser ladeindikatoren vedvarende blåt og blinker ikke mere.

Statusindikatoren for batteriopladningen kan fungere på en af følgende måder: a) Indikatoren viser opladningsstatus for det genoplade- lige batteri. Når batteriet er helt opladet, lyser indikatoren blåt.

Hvis indikatoren blinker, skal batteriet oplades igen. b) LEDerne i indikatoren viser status for batteriets oplad- ning. Batteri fuldt opladet Batteri halvt afladet Batteri næsten afladet

Hvis den sidste LED blinker, skal batteriet oplades igen. Støvsugning Fig.

Tryk tænd-/sluk-knappen i pilens retning. *afhængig af udstyr64 Regulering af sugestyrke Figur

Sugestyrken indstilles ved at skyde tænd-/sluk-knap- pen til den ønskede position:

Effekttrin 1 1 Til normal rengøring med særligt svag driftsstøj og slukket el-børste.

Effekttrin 2 2 Til krævende rengøring og med tændt el-børste.

Effekttrin 3 3 Til meget krævende rengøring på alle slags gulv- belægninger med maksimal effekt. Driftstid Den her angivne driftstid kan variere afhængigt af op- ladningstilstand, akku-temperatur og af akku'ens alder etc. Athlet 20 V Athlet 28 V Trin 1: Op til 45 min. Op til 60 min. Trin 2: Op til 30 min. Op til 25 min. Trin 3: Op til 8 min. Op til 10 min. Fig.

Pas på! Støvsugeren skal altid slukkes, når den står stille, fordi de drejende børster i givet fald kan beskadige gulvbelægningen. Støvs ugning med ekstra tilbehør Fig.

a) Astgør bæreremmen på det vedlagte korte håndtag. b) Tag det lange håndtag af hovedkabinettet. c) Sæt det korte håndtag på, og lad det gå i indgreb. d) Træk håndstøvsugeren ud af gulvmundstykket. Fig.

e) Stik tilbehørsadapteren fast på håndstøvsugeren, og lad den gå i indgreb. Fig.

Sæt alt efter behov følgende mundstykker på støvsu- gerslangen med tilbehørsadapterens håndgreb:

Polstermundstykke til støvsugning af polstrede møbler, gardiner etc.

Fugemundstykke til støvsugning af fuger, hjørner etc.

Polstermundstykke til støvsugning af mellemrum i polstrede møbler, især velegnet til bilsæder

Fastgør boremundstykket i håndgrebet, og placer det på væggen, så mundstykkets boringsåbning er placeret direkte over det sted, hvor der skal bores et hul. Efter støvsugningen Fig.

Sluk apparatet, når støvsugningen er afsluttet. Tømning af støvbeholder Fig.

For at opnå en optimal støvsugning, bør støvbehol- deren tømmes efter hver støvsugning, dog senest, når støvet i støvbeholderen har nået markeringen på mindst ét sted. Vi anbefaler, at støvbeholderen ikke fyldes op over denne markering, fordi dette i givet fald medfører, at filtret bliver meget tilsmudset. Kontroller altid ved tømning af støvbeholderen, hvor snavset den ydre filterenhed er, og rengør den om nød- vendigt iht. vejledningen "Rengøring af ydre filteren- hed". Fig.

Pas på! Det er kun muligt at rengøre filtret, når der er slukket for apparatet. Støvsug aldrig uden filterpatron i den ydre filteren- hed. Fig.

Frigør støvbeholderen ved hjælp af frigørelsestas- ten, og tag den ud af apparatet. Fig.

Tag filterenheden ud af støvbeholderen.

Fjern eventuelt snavs under udgangsåbningen.

Sæt filterenheden i støvbeholderen, og kontroller altid, at filterenheden er placeret korrekt.

Sæt støvbeholderen i apparatet, og lad den gå i ind- greb med et tydeligt klik.

Pas på! Kontroller, at filtret er korrekt samlet, og at både filterenhed og støvbeholder er placeret rigtigt, hvis der mærkes en modstand, når støvbeholderen sættes på plads. Pleje af filtre

Pas på! Det er kun muligt at rengøre filtret, når der er slukket for apparatet. Dette apparat er udstyret med den såkaldte "Sensor Control"- funktion. Denne funktion overvåger permanent, om støvsugeren arbejder med den optimale effekt. Lysindikatoren sig- nalerer, om det er nødvendigt at rengøre filterpatronen for at opnå den optimale sugeeffekt igen. *afhængig af udstyr65 Fig.

Sensor Control Denne indikatorlampe lyser blåt hhv. er slukket, når støvsugeren arbejder med den optimale sugeeffekt. Når indikatoren blinker rødt, skal den ydre filterenhed og filterpatronen straks rengøres. Apparatet bliver automatisk reguleret ned til effekttrin

Rengøring af ydre filterenhed For at sikre at støvsugeren fungerer optimalt, skal den ydre filterenhed rengøres med regelmæssige mellem- rum.

Apparatet skal være slukket, når den ydre filteren- hed rengøres.

Tag støvbeholderen ud af apparatet. Fig.

Tag filterenheden ud af støvbeholderen. Fig.

Rengør den ydre filterenhed a) I almindelighed er det tilstrækkeligt at ryste hele filte- renheden lidt under tømningen af støvbeholderen eller at banke den let, så smudspartiklerne bliver løsnet. b) Hvis dette ikke er tilstrækkeligt, skal overfladen tørres af med en tør klud for at fjerne smudspartiklerne. Fig. 17* Rengøring af filterpatron

Tag støvbeholderen ud af apparatet. Fig.

Tag filterenheden ud af støvbeholderen. Fig.

a) Drej filterpatronens dæksel i retning mod uret, og tag filterpatronen ud af filterenheden. b) Rengør først filterpatronen ved at banke den let. c) Træk filterskummet af motorbeskyttelsen, og vask det separat. Lad filterskummet og motorbeskyttelsesfiltret tørre fuldstændigt, (ca. 24 timer). d) Sæt filterpatronen på plads i støvbeholderen, efter at filterskummet er monteret. e) Sæt filterpatronen ind i filterenheden, og lås dækslet ved at dreje det i retning med uret. Hvis indikatoren "Sensor Control" igen blinker rødt efter den manuelle rengøring af filterpatronen, er fil- terpatronen så snavset, at den skal vaskes i vaskemas- kinen - på finvask ved maks. 30°C og ved laveste centri- fugeringshastighed. Der kan om nødvendigt bestilles nye filtre hos kunde- service. Fig. 18*

Bemærk: Det er kun muligt at rengøre filtret, når der er slukket for apparatet.

Drej håndtaget 180° mindst 3 gange for at rense lamel-filtret. Filtret kan også rengøres, hvis sugeeffekten bliver dårligere, også selv om indikatorlampen ikke lyser. Vi anbefaler, at lamel-filtret altid rengøres, inden støvbe- holderen tømmes. Filtret skal dog under alle omstæn- digheder rengøres, når "Sensor Control" - indikatoren begynder at lyse. Renbankning af lamel-filter Fig. 19* Ved særlig kraftig tilsmudsning kan lamel-filtret også bankes rent.

Bank filtret rent hen over en affaldsspand. Snavset falder ned og ud af filtret. Rengøring af gulvmundstykket Sluk altid for apparatet, og træk ladekablet ud, inden støvsugeren vedligeholdes. Fig.

a) Frigør børstevalsen ved at trykke på frigørelsesknap- pen, og træk børstevalsen sideværts ud af gulvmund- stykket. b) Tråde og hår, som har viklet sig om valsen, kan klippes over med en saks langs med rillen og derefter fjernes. c) Skyd børstevalsen ind i gulvmundstykket fra siden langs med styretappen, og lad den gå i indgreb ved at trykke på frigørelsesknappen.

Pas på! Gulvmundstykket på kun bruges, når børstevalsen er monteret. Pleje Inden vedligeholdelse af håndstøvsugeren skal den al- tid være slukket og ladekablet være trukket ud. Støv- sugeren og tilbehørsdelene kan plejes med et af de gængse rensemidler til kunststof.

Pas på! Anvend aldrig skuremidler, glas- eller univer- salrengøringsmidler. Dyp aldrig støvsugeren i vand. Med forbehold for tekniske ændringer. *afhængig af udstyr66
