KÄYTTÖOHJE Series 6 Athlet ProAnimal BCH86PETAU BOSCH

Huomautus Sopimattomien tai huonompien varaosien käyttö voi vahingoittaa pölynimuria. Takuu ei kata sellaisten tuotteiden aiheuttamia vahinkoja. Turvallisuusohjeet Tämä pölynimuri täyttää hyväk- sytyt tekniset säännöt ja asian- mukaiset turvamääräykset. Laitetta voivat käyttää 8 vuot- ta täyttäneet lapset ja henki- löt, joiden fyysiset tai henki- set kyvyt ovat rajoittuneet tai joilta puuttuu kokemus ja/tai tieto laitteen käytöstä, val- vonnan alaisina tai kun heitä24 on opastettu laitteen käytös- sä ja he ovat ymmärtäneet laiteen käytön vaarat. Lapset eivät saa leikkiä lait- teella. Lapset eivät saa puhdistaa laitetta tai tehdä sille mitään huoltotöitä. Muovipussit ja foliot on pi- dettävä poissa pienten lasten ulottuvilta ja ne on hävitettä- vä. >= Tukehtumisvaara! Asianmukainen käyttö Käytä lataamiseen vain toimitukseen sisältyvää lataus- kaapelia. Liitä latausjohto sähköverkkoon ja ota se käyttöön vain tyyppikilvessä olevien tietojen mukaan. Säilytä ja lataa laitetta vain sisätiloissa. Älä altista laitetta lämpötiloille alle 0 °C tai yli 40 °C. Älä käytä pölynimuria koskaan ilman pölypussia tai pölysäiliötä, moottorinsuojasuodatinta ja poistoilman suodatinta. >= Kone saattaa vaurioitua! Vältä suulakkeella ja putkella imurointia henkilön pään lähellä. >= Loukkaantumisvaara! Älä käytä vaurioitunutta latausjohtoa ja vaihda tilalle alkuperäinen latausjohto. Kun irrotat laitteen sähköverkosta, älä vedä liitäntäjoh- dosta vaan pistokkeesta. Älä vedä latausjohtoa terävien reunojen yli äläkä jätä sitä puristuksiin. Kytke laite pois päältä tai irrota se latausjohdosta ja sähköverkosta ennen kuin teet pölynimuriin ja kohdis- tuvia töitä. Älä käytä viallista pölynimuria. Jos kyseessä on häiriö, kytke laite pois päältä tai irrota se latausjohdosta ja sähköverkosta. Vaaratilanteiden välttämiseksi pölynimurin korjaami- nen ja varaosien vaihto on sallittu ainoastaan valtuu- tetulle huoltopalvelulle. Seuraavissa tapauksissa laitteen käyttö on lopetettava heti ja otettava yhteys huoltopalveluun: − jos imurilla on vahingossa imetty nestettä, tai nes- tettä on muulla tavoin päässyt laitteen sisään − jos laite on pudonnut ja vaurioitunut. Suojaa pölynimuria sääolosuhteilta, kosteudelta ja lämmönlähteiltä. Älä laita palavia tai alkoholipitoisia aineita suodatti- miin (moottorinsuojasuodatin, poistoilman suodatin jne.). Pölynimuri ei sovellu rakennustyömaakäyttöön. => Ra- kennusjätteiden imeminen voi vaurioittaa laitetta. Kytke laite pois päältä, kun et imuroi. Laitteessa on turvallisuussyistä, akun ja moottorien suojaamiseksi, ylikuumenemissuoja. Jos akku tai lai- te ylikuumenee, laite kytkeytyy automaattisesti pois päältä. >= Laitteen pitää jäähtyä n. 30 minuuttia ennen kuin se on taas käyttövalmis. Pakkaus suojaa pölynimuria vaurioilta kuljetuksen ai- kana. Suosittelemme sen vuoksi käyttämään pakkaus- ta imurin kuljettamiseen. Litiumioniakut Lue kaikki turvallisuushuomautukset ja ohjeet. >= Turvallisuushuomautusten ja ohjeiden noudat- tamatta jättäminen voi aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja. Säilytä kaikki turvallisuushuomautukset ja ohjeet vas- taista käyttöä varten. Suojaa akku kuumuudelta, esimerkiksi myös jatkuvalta auringonpaisteelta, avotulelta, vedeltä ja kosteudelta. >= Räjähdysvaara. Vaurioituneesta tai epäasianmukaisesti käsitellystä akusta voi vuotaa höyryjä. Tuuleta tilaa ja hakeudu lää- käriin, jos saat hengitysoireita. >= Höyryt voivat ärsyttää hengitysteitä. Akusta voi virheellisesti käytettäessä valua ulos nes- tettä. Vältä kosketusta nesteen kanssa. Jos nestettä pääsee iholle, huuhtele se pois vedellä. Jos nestettä pääsee silmiin, hakeudu lisäksi lääkäriin. >= Ulos valuva akkuneste voi aiheuttaa ihoärsytystä tai palovammoja. Kuljetusta koskevia ohjeita Laitteen sisältämiä litiumioniakkuja koskee laki vaarallis- ten aineiden kuljetuksesta. Käyttäjä voi kuljettaa akkuja kadulla ilman pakkaukseen liittyviä lisäehtoja. Jos akut kuljetetaan kolmannen osapuolen toimesta (esim. lento- rahti tai huolintaliike), on otettava huomioon pakkausta ja merkintää koskevat erityismääräykset. Kierrätysohjeita Pölynimuri, akut, varusteet ja pakkaukset on toimitettava ympäristöystävälliseen kierrätykseen. Älä hävitä pölynimuria ja akkuja/paristoja talousjätteen mukana! Pakkaus Pakkaus suojaa pölynimuria vaurioilta kuljetuksen aikana. Se on ympäristöystävällistä materiaalia ja se voidaan kierrättää. Vie tarpeettomat pakkausmateri- aalit asiaankuuluvaan kierrätyspisteeseen. Käytöstä poistettu laite Laitteessa on uudelleen ladattavat litiumioniakut. Laitteen saa sen tähden hävittää vain valtuutetun huoltopalvelun ja alan liikkeen kautta.25 Akut / paristot Noudata kuljetusta koskevia ohjeita. Integroidut akut saa poistaa hävittämistä varten vain alan ammattilainen. Kotelon kuoren avaaminen voi rikkoa pölynimurin. Vain ammattilaisille: Akun poistamiseksi pölynimurista paina Päälle-/ pois-katkaisinta (kuva

) niin kauan, että akku on kokonaan purkautunut. Kierrä kotelossa olevat ruuvit irti ja irrota kotelon kuori, jotta voit poistaa akun. Oikosulun välttämiseksi irrota akkuliitännät yksi ker- rallaan ja eristä navat heti. Myös tyhjässä akussa on jäljellä jonkin verran kapa- siteettia, joka voi vapautua oikosulun sattuessa.

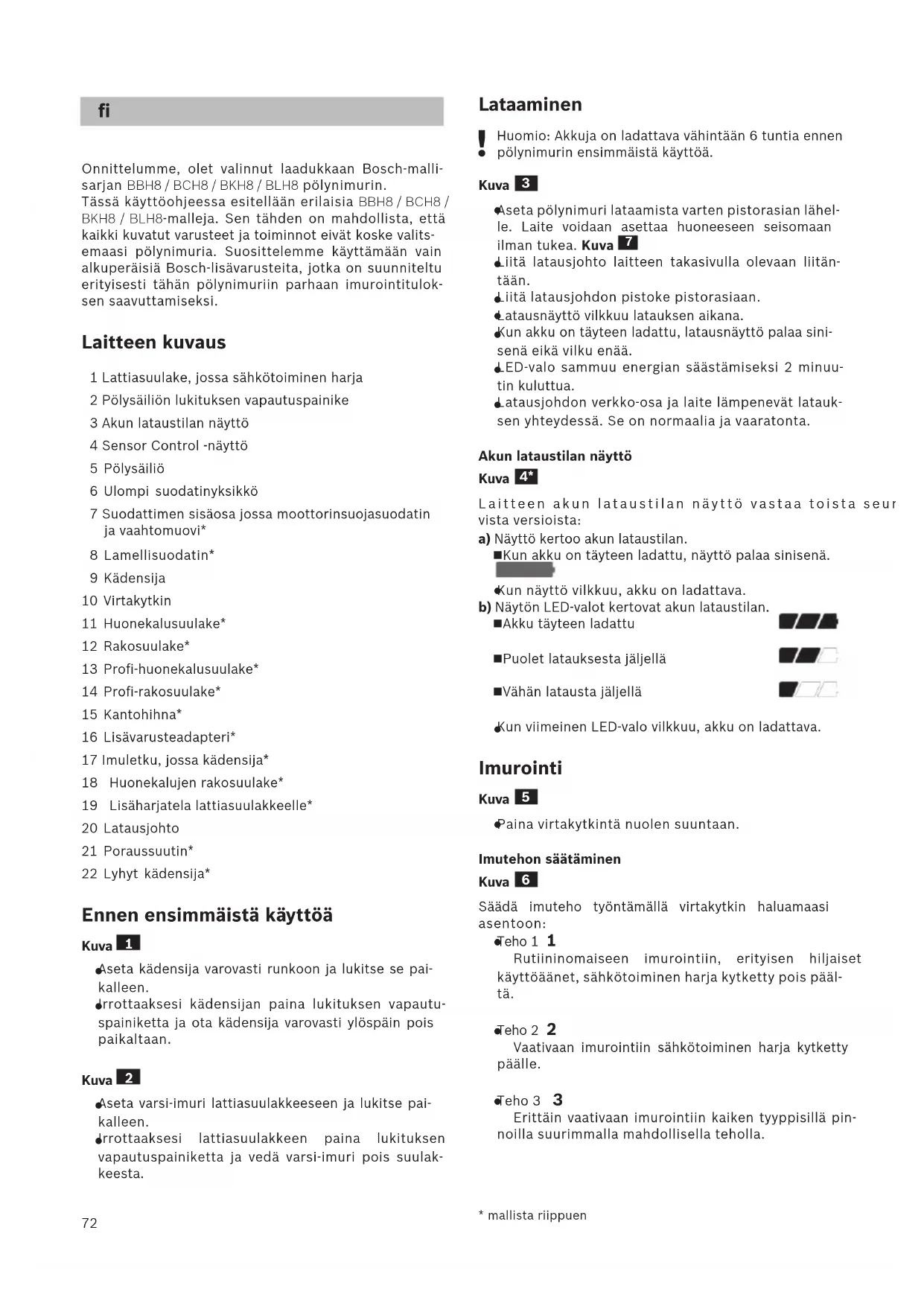

Onnittelumme, olet valinnut laadukkaan Bosch-malli- sarjan BBH8 / BCH8 / BKH8 / BLH8 pölynimurin. Tässä käyttöohjeessa esitellään erilaisia BBH8 / BCH8 / BKH8 / BLH8-malleja. Sen tähden on mahdollista, että kaikki kuvatut varusteet ja toiminnot eivät koske valits- emaasi pölynimuria. Suosittelemme käyttämään vain alkuperäisiä Bosch-lisävarusteita, jotka on suunniteltu erityisesti tähän pölynimuriin parhaan imurointitulok- sen saavuttamiseksi. Laitteen kuvaus 1 Lattiasuulake, jossa sähkötoiminen harja 2 Pölysäiliön lukituksen vapautuspainike 3 Akun lataustilan näyttö 4 Sensor Control -näyttö 5 Pölysäiliö 6 Ulompi suodatinyksikkö 7 Suodattimen sisäosa jossa moottorinsuojasuodatin ja vaahtomuovi* 8 Lamellisuodatin* 9 Kädensija 10 Virtakytkin 11 Huonekalusuulake* 12 Rakosuulake* 13 Profi-huonekalusuulake* 14 Profi-rakosuulake* 15 Kantohihna* 16 Lisävarusteadapteri* 17 Imuletku, jossa kädensija* 18 Huonekalujen rakosuulake* 19 Lisäharjatela lattiasuulakkeelle* 20 Latausjohto 21 Poraussuutin* 22 Lyhyt kädensija* Ennen ensimmäistä käyttöä Kuva

Aseta kädensija varovasti runkoon ja lukitse se pai- kalleen.

Irrottaaksesi kädensijan paina lukituksen vapautu- spainiketta ja ota kädensija varovasti ylöspäin pois paikaltaan. Kuva

Aseta varsi-imuri lattiasuulakkeeseen ja lukitse pai- kalleen.

Irrottaaksesi lattiasuulakkeen paina lukituksen vapautuspainiketta ja vedä varsi-imuri pois suulak- keesta. Lataaminen

Huomio: Akkuja on ladattava vähintään 6 tuntia ennen pölynimurin ensimmäistä käyttöä. Kuva

Aseta pölynimuri lataamista varten pistorasian lähel- le. Laite voidaan asettaa huoneeseen seisomaan ilman tukea. Kuva

Liitä latausjohto laitteen takasivulla olevaan liitän- tään.

Liitä latausjohdon pistoke pistorasiaan.

Latausnäyttö vilkkuu latauksen aikana.

Kun akku on täyteen ladattu, latausnäyttö palaa sini- senä eikä vilku enää.

LED-valo sammuu energian säästämiseksi 2 minuu- tin kuluttua.

Latausjohdon verkko-osa ja laite lämpenevät latauk- sen yhteydessä. Se on normaalia ja vaaratonta. Akun lataustilan näyttö Kuva

Laitteen akun lataustilan näyttö vastaa toista seuraa- vista versioista: a) Näyttö kertoo akun lataustilan. Kun akku on täyteen ladattu, näyttö palaa sinisenä.

Kun näyttö vilkkuu, akku on ladattava. b) Näytön LED-valot kertovat akun lataustilan. Akku täyteen ladattu Puolet latauksesta jäljellä Vähän latausta jäljellä

Kun viimeinen LED-valo vilkkuu, akku on ladattava. Imurointi Kuva

Paina virtakytkintä nuolen suuntaan. Imutehon säätäminen Kuva

Säädä imuteho työntämällä virtakytkin haluamaasi asentoon:

Teho 1 1 Rutiininomaiseen imurointiin, erityisen hiljaiset käyttöäänet, sähkötoiminen harja kytketty pois pääl- tä.

Teho 2 2 Vaativaan imurointiin sähkötoiminen harja kytketty päälle.

Teho 3 3 Erittäin vaativaan imurointiin kaiken tyyppisillä pin- noilla suurimmalla mahdollisella teholla.

• mallista riippuen73 Käyntiaika Tässä mainittu käyntiaika voi vaihdella varaustilan, akun lämpötilan ja akun iän mukaan jne. Athlet 20 V Athlet 28 V Teho 1: 45 min. saakka 60 min. saakka Teho 2: 30 min. saakka 25 min. saakka Teho 3: 8 min. saakka 10 min. saakka Kuva

Laite voidaan asettaa lyhyiden imurointitaukojen ajaksi seisomaan ilman tukea. Kallista tätä varten pö- lynimuria kevyesti eteenpäin suulakkeen suuntaan.

Huomio: : Kytke laite ehdottomasti pois päältä tauon ajaksi, koska pyörivä harja voi vaurioittaa lattiapintaa pölynimurin seistessä paikallaan. Imurointi lisävarusteen avulla Kuva

a) Kiinnitä kantohihna mukana toimitettuun lyhyeen kä- densijaan. b) Irrota pitkä kädensija pääkotelosta. c) Aseta lyhyt kädensija paikalleen ja lukitse. d) Vedä varsi-imuri irti lattiasuulakkeesta. Kuva

e) Aseta varusteadapteri varsi-imuriin ja lukitse paikalle- en. Kuva

Aseta tarvittava suutin imuletkuun, jossa on varustead- apterin kädensija:

Huonekalusuulake huonekalujen, verhojen jne. imu- rointiin.

Rakosuulake rakojen ja kulmien jne. imurointiin

Huonekalujen rakosuulake pehmusteiden imurointi- in, ihanteellinen erityisesti auton istuimille

Kiinnitä poraussuutin kahvaan ja laita se seinää vas- ten siten, että suuttimen porausreiän aukko on suo- raan porattavan reiän kohdalla. Käytön jälkeen Kuva

Kytke laite imuroinnin jälkeen pois päältä. Pölysäiliön tyhjennys Kuva

Hyvän imurointituloksen saavuttamiseksi olisi pölysäi- liö hyvä tyhjentää jokaisen imuroinnin jälkeen, viimei- stään kuitenkin silloin, kun pölyä on säiliön yhdessä kohdassa merkinnän korkeudelle saakka. Suosittelemme, että pölysäiliötä ei täytetä merkinnän yli, koska seurauksena on suodattimen hyvin runsas likaantuminen. Tarkasta pölysäiliön tyhjennyksen yhteydessä aina myös ulomman suodatinyksikön likaisuusaste ja puh- dista se tarvittaessa kohdassa "Ulomman suodatinyksi- kön puhdistus" olevan ohjeen mukaan. Kuva

Huomio: Suodattimen puhdistus on mahdollista vain, kun laite on kytketty pois päältä. Älä imuroi koskaan ilman ulompaa suodatinyksikköä ja paikalleen asetettua suodattimen sisäosaa. Kuva

Vapauta pölysäiliön lukitus lukituksen vapautus- näppäimillä ja ota se pois laitteesta. Kuva

Poista suodatinyksikkö pölysäiliöstä

Tyhjennä pölysäiliö. Kuva

Poista poistoaukon alapuolella mahdollisesti oleva lika.

Aseta suodatinyksikkö pölysäiliöön ja varmista eh- dottomasti, että se on oikein paikallaan.

Aseta pölysäiliö laitteeseen ja lukitse se kuuluvasti paikalleen.

Huomio: Jos tunnet pölysäiliötä paikalleen asettaes- sasi vastusta, tarkasta, että suodatin on asianmukai- nen ja suodatin ja pölysäiliö ovat oikein paikoillaan. Suodattimen hoito

Huomio: Suodattimen puhdistus on mahdollista vain, kun laite on kytketty pois päältä. Laitteessa on ns. "Sensor Control" -toiminto. Tämä toiminto valvoo jatkuvasti, että pölynimurin teho on optimaalinen. Valonäyttö ilmaisee, onko suodatti- men sisäosa puhdistettava optimaalisen tehon saavut- tamiseksi. Kuva

Sensor Control Näyttö palaa sinisenä tai ei pala lainkaan, kun laite toi- mii optimaalisella teholla. Kun näyttö vilkkuu punaise- na, ulompi suodatinyksikkö ja suodattimen sisäosa on puhdistettava. Laite kytkeytyy automaattisesti pienemmälle teholle 1.

• mallista riippuen74 Kuva

Ulomman suodatinyksikön puhdistus Ulompi suodatinyksikkö on puhdistettava säännöllisin väliajoin, jotta pölynimuri toimii optimaalisesti.

Kytke laite pois päältä ulomman suodatinyksikön puhdistusta varten.

Poista pölysäiliö laitteesta. Kuva

Poista suodatinyksikkö pölysäiliöstä. Kuva

Puhdista ulompi suodatinyksikkö. a) Yleensä riittää, että koko suodatinyksikkö puhdisteta- an ravistamalla tai kopistamalla kevyesti pölysäiliön tyhjennyksen yhteydessä, jotta mahdollinen lika irtoaa. b) Jos tämä ei riitä, poista pinnalla olevat likahiukkaset kuivalla liinalla. Kuva 17* Suodattimen sisäosan puhdistus

Kytke laite pois päältä.

Poista pölysäiliö laitteesta. Kuva

Poista suodatinyksikkö pölysäiliöstä. Kuva

a) Käännä suodattimen sisäosan kantta vastapäivään ja ota suodattimen sisäosa pois suodatinyksiköstä. b) Puhdista suodattimen sisäosa ensin kopistamalla. c) Poista vaahtomuovi moottorinsuojasta ja pese se erik- seen. Anna vaahtomuovin ja moottorinsuojasuodattimen kuivua kunnolla, (noin 24h) d) Aseta suodattimen sisäosa vaahtomuovin asennuksen jälkeen pölysäiliöön. e) Aseta suodattimen sisäosa suodatinyksikköön ja lu- kitse kiertämällä kantta myötäpäivään. Jos "Sensor Control" -näyttö vilkkuu uudelleen punai- sena suodattimen sisäosan käsipuhdistuksen jälkeen, suodattimen sisäosa on likaantunut niin runsaasti, että se on pestävä pesukoneessa - hellävarainen pesu enin- tään 30 °C ja pienimmällä linkousnopeudella. Huoltopalvelusta on saatavana tarvittaessa uusia suo- dattimia. Kuva 18*

Kytke laite lamellisuodattimen puhdistusta varten pois päältä.

Huomio: Suodattimen puhdistus on mahdollista vain, kun laite on kytketty pois päältä.

Puhdista lamellisuodatin kiertämällä väännintä my- ötäpäivään vähintään 3 kertaa 180°. Jos imuteho heikkenee, voit puhdistaa suodattimen myös, vaikka näyttö ei pala. Suosittelemme puhdi- stamaan lamellisuodattimen aina ennen pölysäiliön tyhjennystä. Se on tehtävä kuitenkin viimeistään, kun "Sensor Control" -näyttö palaa. Lamellisuodattimen kopistaminen puhtaaksi Kuva 19* Jos likaantuminen on hyvin runsasta, lamellisuodatin voidaan myös kopistaa puhtaaksi.

Kopista suodatin roska-astian yläpuolella. Lika putoaa suodattimesta alaspäin. Lattiasuulakkeen puhdistus Kytke pölynimuri aina huoltoa varten pois päältä tai irrota se latausjohdosta. Kuva

a) Vapauta harjatelan lukitus vapautuspainikkeella ja vedä se sivusuuntaan pois lattiasuuttimesta. b) Leikkaa harjaan kiertyneet langanpätkät ja hiukset sak- silla tätä tarkoitusta varten olevaa uraa pitkin poikki ja poista ne. c) Työnnä harjatela sivulta ohjaintankoa pitkin lattiasuut- timeen ja lukitse vapautuspainikkeen avulla paikalleen.

Huomio: Lattiasuulaketta saa käyttää vain paikalle- en asennetun harjatelan kanssa. Hoito Varsi-imuri on kytkettävä puhdistusta varten aina pois päältä ja irrotettava latausjohdosta. Pölynimuria ja muovisia lisävarusteita voidaan hoitaa tavallisilla muo- vinpuhdistusaineilla.

Huomio: Älä käytä hankausaineita, lasin- tai yleispuh- distusaineita. Älä upota pölynimuria koskaan veteen. Oikeus teknisiin muutoksiin pidätetään.
