INSTRUKCJA OBSŁUGI TSV 60 K FESTOOL

pl Oryginalna instrukcja eksploatacji - Zagłębiarka 200

pt Declaração de conformidade UE. Sob nossa inteira responsabilidade, declaramos que este produto está de acordo com todas as exigências relevantes das seguintes diretivas UE, tendo sido tomadas por base as seguintes normas ou documentos normativos:
ru Декларация о соответствии ЕС. Мы со всей ответственностью заявляем, что данная продукция соответствует всем применимым требованиям следующих Директив ЕС, стандартов и нормативных документов:
CS Prohlášení o shodě EU. Prohlašujeme s veškerou odpovědností, že tento výrobek splňuje všechny příslušné požadavky následujících směrnic EU a že byly použity následující normy nebo normativní dokumenty:
pl Deklaracja zgodności UE. Niniejszym oświadczamy na własną odpowiedzialność, że produkt ten spełnia wszystkie obowiązujące wymogi następujących dyrektyw UE, norm lub dokumentów normatywnych.

2006/42/EC, 2014/30/EU, 2011/65/EU

EN 62841-1:2015 + AC:2015

EN 62841-2-5:2014

EN 55014-1:2017 + A11:2020

EN 55014-2:2015

EN IEC 61000-3-2:2019

EN 61000-3-3:2013 + A1:2019

EN IEC 63000:2018

1 Symbole......200
2 Uwagi dotyczące bezpieczeństwa...... 200
3 Użycie zgodne z przeznaczeniem......204
4 Dane techniczne....204
5 Elementy urządzenia....205
6 Rozruch.... 205
7 Ustawienia agregatu głównego......206
8 Ustawienia nacinaka.... 208
9 Praca z narzędziem elektrycznym......209
10 KickbackStop....211
11 Konserwacja i utrzymanie w należytym sta- nie....213
12 Wyposażenie....213
13 Środowisko....214
14 Wskazówki ogólne....214

1 Symbole

Ostrzeżenie przed ogólnym zagrożeniem

Ostrzeżenie przed porażeniem prądem

Przeczytać instrukcję obsługi i wska- zówki dotyczące bezpieczeństwa!

Należy nosić ochronniki stuchu!

Przy wymianie narzędzia należy nosić rękawice ochronne!

Należy stosować ochronę dróg odde- chowych!

Należy nosić okulary ochronne!

Wyciągnąć wtyczkę sieciową

Odtączanie przewodu zasilającego

Podłączanie przewodu zasilającego

Kierunek obrotów pilarki i tarczy piły

Funkcja KickbackStop

Elektrodynamiczny hamulec wybiegowy

Nie wyrzucać razem z odpadami domowymi.

Narzędzie wyposażone jest w chip umożliwiający zapis danych. patrz rozdział 14.1

Oznakowanie CE: potwierdza zgodność elektronarzędzia z wytycznymi Współnoty Europejskiej.

Instrukcja postępowania

Zalecenie, wskazówka

Klasa zabezpieczenia II

2 Uwagi dotyczące bezpieczeństwa

2.1 Ogólne wskazówki bezpieczeństwa dotyczące elektronarzędzi

OSTRZEŻENIE! Należy przeczytać wszystkie wskazówki i instrukcje doty-

czące bezpieczeństwa. Nieprzestrzeganie wskazówek i instrukcji dotyczących bezpieczeństwa może doprowadzić do porażenia prądem, pożaru i/ lub powstania ciężkich obrażeń ciała.

Wszystkie wskazówki i instrukcje dotyczące bezpieczeństwa należy zachować do wykorzystania w przyszłości.

Używane w niniejszych wskazówkach dotyczących bezpieczeństwa pojęcie „elektronarzędzie” odnosi się do narzędzi elektrycznych zasilanych z sieci (z przewodem zasilającym) i do narzędzi elektrycznych zasilanych z akumulatora (bez przewodu zasilającego).

2.2 Specyficzne dla urządzeń wskazówki dotyczące bezpieczeństwa dla ręcznych pilarek tarczowych

Ciecie pilarką

• NIEBEZPIECZEŃSTWO! Ręce należy utrzymywać z dala od strefy cięcia i piły tarczowej. Drugą ręką należy trzymać za uchwyt dodatkowy lub obudowę silnika. Jeśli pilarka tarczowa trzymana jest obie- ma rękami nie obawy, że zostaną one zra- nione piła tarczowa.
• Nie wolno wkładać rąk pod element obrabiany. Pod ciętym elementem ostona nie chroni przed piłą tarczową.
• Dopasować głębokość cięcia do grubości ciętego elementu. Tarcza nie może wystawać pod ciętym elementem więcej niż na wysokość zęba.

– Ciętego elementu w żadnym wypadku nie wolno trzymać w rękach lub na kolanie. Cięty element należy bezpiecznie zamoco- wać w stabilnym systemie mocowania.

Ważne jest dobre przymocowanie ciętego elementu, aby zminimalizować niebezpieczeństwo kontaktu z ciałem, zaciskami piły tarczowej lub utraty kontroli nad urządzeniem.

– W przypadku wykonywania prac, podczas których narzędzie robocze może natrafić na niewidoczne przewody zasilające lub własny przewód, elektronarzędzie należy trzymać wyłącznie za izolowane powierzchnie uchwytu. Zetknięcie z przewodem znajdującym się pod napięciem powoduje, iż również metalowe części urządzenia elektrycznego przewodzą prąd, co prowadzi do porażenia prądem elektrycznym.

- Podczas wykonywania cięć podtużnych należy zawsze stosować prowadnicę lub prostą krawędź prowadzącą. Wpływa to na zwiększenie dokładności cięcia i zmniejsza możliwość zakleszczenia tarczy.

– Należy zawsze używać tarcz o odpowiedniej wielkości oraz z odpowiednim otwo- rem mocującym (np. o kształcie gwiaź- dzistym lub okrągłym). Pity tarczowe, które nie pasują do elementów mocujących pilarki, charakteryzują się niedokładnością ruchu obrotowego (bicie) i prowadzą do utraty kontroli nad urządzeniem.

- W żadnym wypadku nie wolno stosować uszkodzonych lub nieprawidłowych kołnierzy lub śrub mocujących pię tarczową. Kołnierze i śruby mocujące pię tarczową zostały specjalnie skonstruowane dla danej pilarki, w celu zapewnienia optymalnej mocy i bezpieczeństwa eksploatacji.

Odbicie - przyczyny i odpowiednie wskazówki dotyczące bezpieczeństwa

- Odbicie to nagła reakcja zahaczonej, zakleszczonej lub niewłaściwie ustawionej tarczy, który powoduje wysunięcie się piły z obrabianego przedmiotu i jej niekontrolowany ruch użytkownika;

- jeśli tarcza pilarska zahaczy lub zakleszczy się w rzazie, zostaje zablokowana, a moc silnika zwraca maszynę w kierunku użytkownik

– jeśli tarcza pilarska jest obrócona lub nie- prawidłowo ustawiona, zęby tylnej powierz- chni mogą zahaczyć się w elemencie obrabianym, powodując wyrzucenie tarczy z na-

cięcia i gwattowny ruch piły w kierunku operatora.

Odbicie jest skutkiem nieprawidłowego lub błędnego użycia pilarki. Można go uniknąć stosując odpowiednie, niżej opisane, środki ostrożności.

– Pilarkę należy trzymać mocno obiema rękami, ustawiając ramiona w pozycji umożliwiającej wychwycenie siły odbicia. Należy zawsze stać z boku tarczy pilarskiej, w żadnym wypadku nie ustawiać tarczy pilarskiej w jednej linii ze swoim ciałem. Przy odbiciu pilarka może odskoczyć do tytu, jednakże użytkownik może opanować siłę odbicia, stosując odpowiednie środki ostrożności.

- Jeśli tarcza zakleszczy się lub w przypadku przerwania pracy, należy zwolnić przełącznik i przytrzymać narzędzie w materiale, aż tarcza całkowicie się zatrzyma. W żadnym wypadku nie wolno próbować wyciągnąć pilarki z elementu obrabianego ani ciągnąć jej do tytu, dopóki tarcza się porusza. W przeciwnym razie może dojść do odbicia. Ustalić i usunąć przyczynę zakleszczenia tarczy pilarskiej.

- W celu ponownego uruchomienia pilarki, która tkwi w elemencie obrabianym, należy wyśrodkować tarczę pilarską w rzazie i sprawdzić, czy zęby nie zahaczyły się w elemencie obrabianym. Ponowne uruchomienie pilarki z zakleszczoną tarczą może spowodować jej wypadnięcie z elementu obrabianego lub odbicie.

– Duże płyty należy podpierać w celu zmniejszenia zagrożenia odbiciem, spowodowanym zakleszczaniem tarczy. Duże płyty mogą wyginać się pod własnym ciężarem. Płyty należy podpierać po obu stro-nach, zarówno w pobliżu szczeliny cięcia, jak również przy krawędziach.

- Nie wolno stosować stępionych i uszkodzonych tarcz pilarskich. Tarcze pilarskie ze stępionymi lub nieprawidłowo ustawionymi zębami ze względu na zbyt wąską szczelinę cięcia powodują zwiększone tarcie, zakleszczenie tarczy i odbicie.

- Przed przystąpieniem do cięcia zabezpieczyć ustawienia głębokości i kąta cięcia. Jeśli ustawienia ulegną zmianie podczas cięcia, tarcza może się zakleszczyć i może dojść do odbicia.

– Szczególną ostrożność należy zachować podczas cięcia w istniejących ścianach lub

innych strefach niewidocznych. Zagłębia- jąc się w materiał tarcza może zostać za- blokowana przez ukryte obiekty, co powo- duje odbicie.

Funkcja ostony

• Przed każdym użyciem należy sprawdzać, czy ostona zamyka się prawidłowo. Pilarki nie wolno używać, jeśli dolna ostona nie porusza się swobodnie i nie zamyka się bezzwłocznie. Nigdy nie blokować ani nie przywiązywać ostony na stałe; tarcza nie byłaby wówczas chroniona. Niezamierzone upadnięcie pilarki na podtogę może spowodować wygięcie ostony. Upewnić się, że ostona porusza się swobodnie i nie styka się z tarczą ani z innymi częściami przy wszystkich kątach cięcia i głębokościach.
• Sprawdzić stan i funkcjonowanie sprężyn ostony. Jeśli ostona i sprężyny nie pracują prawidłowo przed kolejnym użyciem należy zlecić naprawę piły. Uszkodzone elementy, lepkie pozostałości lub skupiska wiórów sprawiają, że ostona działa z opóźnieniem.
• W przypadku cięcia wgłębnego, które nie jest wykonywane pod kątem prostym, należy zabezpieczyć podstawę pilarki przed przesuwaniem. Przesunięcie boczne może prowadzić do zakleszczenia tarczy i wystąpienia odbicia.
• Nie odkładać pilarki na stół warsztatowy ani na podłogę, jeśli tarcza nie jest ostonięta. Nieostonięta tarcza, która jeszcze się nie zatrzymała, porusza pilarkę w kierunku przeciwnym do kierunku cięcia i tnie wszystko co znajduje się na jej drodze. Należy zwracać uwagę na czas opóźnienia zatrzymania pilarki.

Funkcja klina kontrolnego [1-21] (funkcja KickbackStop)

– Przy każdej wymianie tarczy pilarskiej o cybersecurity jednostkę kontrolną [5-9] wydmuchując zanieczyszczenia lub używając w tym celu pędzelka. Zanieczyszczenia na jednostce kontrolnej mogą negatywnie wptynać na działanie funkcji KickbackStop i uniemożliwić hamowanie tarczy pilarskiej.
- Nie używać pilarki z wygiętym klinem kontrolnym. Nawet niewielkie uszkodzenia mogą spowolnić hamowanie tarczy pilarskiej.

2.3 Instrukcje bezpieczeństwa dotyczące zamontowanej fabrycznie tarczy pilarskiej

Użytkowanie

– Nie wolno przekraczać podanej na narzędziu najwyższej prędkości obrotowej, względnie trzeba przestrzegać podanego zakresu prędkości obrotowej.
– Zamontowana fabrycznie tarcza pilarska jest przeznaczona do użytku wyłącznie z pilarkami tarczowymi.
- Tarcza pilarska nacinaka przeznaczona jest wyłącznie do używania w urządzeniu Festool TSV 60. Urządzenie przeznaczone jest do obróbki drewna i materiałów drewnopodobnych oraz do obróbki tworzyw sztucznych w postaci powłoki lub jako materiał lity.
- Podczas wypakowywania i pakowania narzędzia, jak również w czasie manipulowania narzędziem (np. przy montażu w maszynie) należy postępować z największą sta-rannością. Niebezpieczeństwo zranienia bardzo ostrymi ostrzami!
- Podczas pracy z narzędziem, noszenie rękawic ochronnych poprawia chwyt narzędzia i dodatkowo zmniejsza ryzyko urazów.
- Tarcze pilarskie, których korpusy są pope-kane, muszą zostać wymienione. Ich naprawa jest niedozwolona.
- Nie wolno używać tarcz pilarskich o konstrukcji kompozytowej (lutowane zęby), w których grubość zębów jest mniejsza niż 1 mm.
- OSTRZEŻENIE! Narzędzia z widocznymi pęknięciami, z tępymi lub uszkodzonymi ostrzami nie mogą być stosowane.

Montaż i mocowanie

• Narzędzia muszą być tak mocowane, aby nie poluzowały się podczas użytkowania.
• Podczas montażu narzędzi należy upewnić się, że są zamocowanie na uchwycie narzędziowym lub powierzchni zaciskowej narzędzia i że ostrza nie stykają się z innymi elementami.
• Przedłużanie klucza lub dokręcanie po- przez uderzanie młotkiem jest zabronione.
  – Powierzchnie mocujące muszą być wolne od zanieczyszczeń, smaru, oleju i wody.

• Śruby mocujące i nakrętki muszą zostać dokręcone według instrukcji producenta.

• Do ustalania średnicy otworu tarczy pilarskich w zależności od średnicy wrzeciona maszyny można używać jedynie pierścieni zamontowanych na stałe, np.: wciskanych lub przyklejonych. Użycie luźnych pierścieni jest niedozwolone.

• Po wymianie tarczy pilarskiej wymagane jest sprawdzenie i w razie potrzeby ponowne ustawienie maszyny zgodnie z instrukcją obsługi.

Konserwacja i utrzymanie w należytym stanie

– Naprawy i szlifowanie mogą być wykonywa- ne wyłącznie przez warsztaty obsługi klienta Festool lub przez profesjonalistów.
- Nie wolno zmieniać konstrukcji narzędzia.
- Narzędzia należy regularnie odżywiczać i czyścić (środki czyszczące o wartości pH od 4,5 do 8).
– Stepione ostrza można oszelifować do minimalnej grubości ostrza 1 mm.
- Tarczy pilarskiej nacinaka nie można ostrzyć.
- Transportować narzędzie wyłącznie w odpowiednim opakowaniu – niebezpieczeństwo zranienia!

2.4 Dodatkowe wskazówki dotyczące bezpieczeństwa

Należy stosować odpowiednie środki ochrony indywidualnej: ochronniki słuchu, okulary ochronne, maska przeciwpytowa w przypadku prac, podczas których powstaje pyt.

• W trakcie pracy mogą powstawać szkodliwe/ trujące pyty (np. w przypadku powłok zawierających otów, niektórych rodzajów drewna lub metali). Stykanie się z tymi pytami lub ich wdychanie może stanowić niebezpieczeństwo dla operatora lub osób znajdujących się w pobliżu. Należy przestrzegać przepisów bezpieczeństwa obo-wiązujących w danym kraju.
  – Należy stosować odpowiednie środki ochrony dróg oddechowych, aby chronić zdrowie. W pomieszczeniach zamkniętych należy dbać o wystarczającą wentylację oraz podłączyć urządzenie odsysające.
  – Elektronarzędzie nie może być wbudowywane w stół roboczy. Zainstalowanie w stole roboczym wykonanym przez innego producenta lub samodzielnie może spowodować, że elektronarzędzie stanie się niebez-

pieczne i może doprowadzić do ciężkich wypadków.

• Sprawdzić, czy elementy obudowy nie wykazują żadnych uszkodzeń, takich jak rysy lub pęknięci. Uszkodzone części przed użyciem urządzenia należy oddać do naprawy.
  – Użyć odpowiednich wykrywaczy, aby na- mierzyć ukryte przewody zasilające lub wezwać miejscowy zakład energetyczny. Kontakt narzędzia eksploatacyjnego z prze- wodem pod napięciem może spowodować pożar i zwarcie elektryczne. Uszkodzenie przewodu gazowego może spowodować wy- buch. Wdzieranie się w przewód wodny po- woduje szkody rzeczowe.
  – Nie należy podnosić ani przenosić elektro-narzędzia za kabel.

2.5 Obróbka aluminium

Ze względów bezpieczeństwa przy obróbce aluminium należy stosować następujące środki zabezpieczające:

• Natezy nosić okulary ochronne!
• Regularnie czyścić elektronarzędzie ze złogów pyłu w obudowie silnika.
• Zastosować tarczę do aluminium.
• Zamknąć okienko kontrolne.
• Zainstalować prądowy wyłącznik ochronny (FI, PRCD).
• Przy cięciu płyt należy stosować smarowanie naftą. Cienkościenne profile (do 3 mm) mogą być obrabiane bez smarowania.

2.6 Wartości emisji

Wartości obliczone zgodnie z EN 62841 wynoszą zazwyczaj:

Poziom ciśnienia akustycz- nego L_PA = 90 dB(A)

Poziom mocy akustycznej L _WA = 101 dB(A)

Tolerancja błędu K = 3 dB

OSTROŻNIE

Parametry emisji

Uszkodzenie stuchu

▶ Używać ochronników słuchu.

Wartość emisji wibracji a_h (suma wektorowa w trzech kierunkach) oraz tolerancja błędu K ustalone wg EN 62841:

Ciecie drewna

$$ a _ {h} < 2, 5 m / s ^ {2} $$

$$ K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

Ciecie metalu

$$ a _ {h} < 2, 5 m / s ^ {2} $$

$$ K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

Podane wartości emisji (wibracje, szmery)

• stuża do porównania narzędzi,
  – nadają się do tymczasowej oceny obciążenia wibracjami i hałasem podczas użytkowania,
• odnoszą się do głównych zastosowań elektronarzędzia.

OSTROŻNIE

Rzeczywiste wartości emisji hałasu mogą różnić się od wartości podanych. Zależy to od zastosowania narzędzia i rodzaju obrabiane-go elementu.

• Rzeczywiste wartości należy określić dla catego cyklu pracy urządzenia.
  ▶ W zależności od rzeczywistego obciążenia hałasem należy określić odpowiednie środki bezpieczeństwa, w celu ochrony użytkownika.

3 Użycie zgodne z przeznaczeniem

Zagłębiarki akumulatorowe przeznaczone są do cięcia drewna, materiałów drewnopodobnych, materiałów pilśniowych wiązanych gipsem i cementem, jak również tworzyw sztucznych. Oferowane przez Festool specjalne tarcze pilarskie do aluminium umożliwiają stosowanie maszyny również do cięcia aluminium.

Nie wolno obrabiać materiałów zawierających azbest.

Nie używać krążków ściernych i diamentowych.

W przypadku eksploatacji niezgodnej z przeznaczeniem, odpowiedzialność pono-tkownik.

3.1 Nacinak

Nacinak można aktywować tylko w połączeniu z szyną prowadzącą i przy obróbce

– drewna i materiałów drewnopodobnych,
– tworzyw sztucznych w postaci powłoki lub materiału litego.

3.2 Tarcze pilarskie

Wykorzystywane mogą być wyłącznie tarcze pilarskie o poniższej charakterystyce:

• Tarcze pilarskie zgodnie z EN 847-1
• Średnica tarczy pilarskiej 168 mm
• Szerokość cięcia 1,8 mm
• Otwór mocujący 20 mm
• Grubość tarczy 1,2 mm
• do prędkości obrotowych do 9 500 min ^-1

Do cięcia bez wyrw nadają się następujące tarcze pilarskie w połączeniu z nacinakiem:

- Piła tarczowa HW 168x1,8x20 WD42

- Piła tarczowa HW 168x1,8x20 TF52

Do nacinaka należy stosować wyłącznie tarcze pilarskie firmy Festool o następujących parametrach:

– Tarcze pilarskie zgodnie z EN 847-1
- Średnica tarczy pilarskiej 47 mm
- Szerokość cięcia 1,9 - 2,5 mm
- Otwór mocujący 6,35 mm
- Grubość tarczy 1,6 mm
- nadaje się do prędkości obrotowych do 26 000 min ^-1

Tarcze pilarskie Festool spełniają wymogi normy EN 847-1.

Ciąć tylko materiały, do których zgodnie ze swoim przeznaczeniem przewidziana jest tarcza pilarska.

4 Dane techniczne

Zagłębiarka TSV 60 KEBQ TSV 60 KEB

Sieciowy przewód przyłączeniowy odłączany (plug it) √ ×

Pobór mocy 1 500 W

Prędkość obrotowa

Prędkość obrotowa maks. (bieg jałowy)

Nastawianie skosu 0° do 45°

Głębokość cięcia przy ustawieniu 0° 0 - 62 mm

Głębokość cięcia przy ustawieniu 45° 0 - 45 mm

Zagłębiarka TSV 60 KEBQ TSV 60 KEB

Wymiary tarczy pilarskiej 168 x 1,8 x 20 mm

Wymiary urządzenia (włącznie z króccem ssącym) (dt.x szer. x wys.) 414 x 180 x 259 mm

Cieżar zgodnie z procedurą EPTA 01:2014 (bez przewodu przyłącze- niowego) 6 kg

Nacinak

Pobór mocy 190 W
	110 V-warianty 150 W
Prędkość obrotowa 22 000 -	16 000 min ^-1
Prędkość obrotowa maks. (bieg jatowy)	22 000 min ^-1
Zalecana głębokość cięcia z szyną prowadzącą FS	maks. 2,0 mm
szerokość cięcia 1,95 - 2,5 mm

5 Elementy urządzenia

5.1 Agregat główny

[1-1] Szczęki prowadzące
[1-2] Regulacja prędkości obrotowej
[1-3] Przycisk WYŁĄCZENIA funkcji KickbackStop
[1-4] Dioda LED statusu funkcji Kickback-Stop
[1-5] Uchwyty
[1-6] Dźwignia wymiany narzędzia
[1-7] Zabezpieczenie przetącznika
[1-8] Włącznik/Wyłącznik
[1-9] Króciec ssący
[1-10] Pokrętła do ustawiania kątów
[1-11] Prowadzenie kabla
[1-12] Przewód zasilania
[1-13] Pozycja początkowa/końcowa pił tarczowych (po obu stronach)
[1-14] Dźwignia do ustawiania samego nacinaka
[1-15] podzielona skala dla ogranicznika głębokości cięcia (z/ bez szyny prowadzącej
[1-16] Śruba regulacyjna do ustawiania głębokości cięcia naostrzonych tarcz pilarskich

[1-17] Ogranicznik głębokości cięcia
[1-18] Skala kąta
[1-19] Wskaźnik cięcia
[1-20] Okienko kontrolne/ Zabezpieczenie przed sypaniem wiórów
[1-21] Klin kontrolny
[1-22] Pokrywa ochronna

5.2 Nacinak

[1-23] Przycisk blokady wrzeciona nacinaka
[1-24] Pokrętło nastawcze szerokości cięcia/głębokości cięcia nacinaka
[1-25] Pokrętło nastawcze bocznego przesunięcia nacinaka
[1-26] Dźwignia aktywacji/dezaktywacji nacinaka

Wymienione ilustracje znajdują się na początku i na końcu niniejszej instrukcji eksploatacji. Niektóre z przedstawionych lub opisanych akcesoriów nie wchodzą w zakres dostawy.

6 Rozruch

OSTRZEŻENIE

Niedozwolone napięcie lub częstotliwość! Niebezpieczeństwo wypadku

▶ Napięcie sieciowe i częstotliwość źródła prądu muszą zgadzać się z danymi na tabliczce identyfikacyjnej.
▶ W Ameryce Północnej wolno stosować wyłącznie urządzenia Festool o parametrach napięcia 120 V/ 60 Hz.

Zawsze wyłączać urządzenie przed pod- łączeniem i odłączeniem przewodu zasi- lającego!

Należy stosować wyłącznie te szyny prowadzące, których zabezpieczenie przeciwodpryskowe zostało nacięte tym urządzeniem (patrz rozdział 12.2).

W momencie dostawy nacinak nie jest ustawiony w stosunku do głównej tarczy pi-larskiej. Przed pierwszym użyciem ustawić nacinak (patrz rozdział 8, w kolejności 8.4/8.5).

6.1 Urządzenia z przyłączem Plug it

Dotyczy TSV 60 KEBQ.

OSTROŻNIE

Wtyczka plug it ulega rozgrzaniu, gdy zamek bagnetowy nie jest całkowicie zamknięty

Niebezpieczeństwo spalenia

- Przed uruchomieniem elektronarzędzia sprawdzić, czy zamek bagnetowy na przewodzie zasilania jest całkowicie zamknięty i zablokowany.

Podłączanie i odłączanie przewodu sieciowego [1-12] patrz ilustracja [2].

7 Ustawienia agregatu głównego

OSTRZEŻENIE

Niebezpieczeństwo zranienia, porażenie prądem

- Przed przystąpieniem do wykonywania jakichkolwiek prac przy urządzeniu należy zawsze wyciągać wtyczkę z gniazda zasilającego!

7.1 Elektronika [Uktad elektroniczny]

Regulacja prędkości obrotowej

Prędkość obrotową można ustawić za pomocą pokrętła nastawczego [1-2] bezstopniowo w zakresie regulacji prędkości obrotowej (patrz dane techniczne). Pozwala to na optymalne dostosowanie prędkości cięcia do danej powierzchni.

Prędkość obrotowa w zależności od materiału

drewno lite (twarde, miękkie) 6

płyty wiórowe i pilśniowe 3 - 6

drewno równolegtowarstwowe, płyty 6 stolarskie, płyty fornirowane i powleka- ne

laminat, materiały mineralne 4 - 6

płyty wiórowe i pilśniowe związane z 1 - 3 gipsem i cementem

płyty i profile aluminiowe do 15 mm 4 - 6

Prędkość obrotowa w zależności od materiału

tworzywa sztuczne, tworzywa sztuczne 3 - 5 wzmacniane włóknem szklanym (GfK), papier i tkaniny

szkło akrylowe 4 - 5

Zabezpieczenie przeciążeniowe

W przypadku ekstremalnego przeciążenia urządzenia elektroniczne zabezpieczenie przeciążeniowe chroni silnik przed uszkodzeniem. W tym przypadku silnik zatrzymuje się i nie włącza się, dopóki nie zostanie usunięte obciążenie. Aby ponownie uruchomić urządzenie, należy je po- nownie włączyć.

Hamulec

Pilarka jest wyposażona w elektroniczny hamulec. Po wyłączeniu tarcza zostaje elektronicznie zatrzymana w ciągu ok. 2 sekund.

OSTRZEŻENIE! Nacinak ma hamulec elektro- niczny i po wyłączeniu piły zatrzymuje się z opó- źnieniem ok. 2 sekund.

Zabezpieczenie przed nadmiernym wzrostem temperatury

Jeśli temperatura silnika jest zbyt wysoka, do- pływ prądu i prędkość obrotowa zostają zmniejs- szone. Narzędzie pracuje w dalszym ciągu z mniejszą mocą, co ma na celu umożliwiaienie szybkiego chłodzenia poprzez wentylację silni- ka. Po schłodzeniu elektronarzędzie uruchomi się samoczynnie.

7.2 Ustawianie głębokości cięcia

Głębokość cięcia można ustawić na 0 - 62 mm na prowadnicy [3-1].

Agregat pilarski można docisnąć do dołu aż do ustawionej głębokości cięcia.

Głębokość cięcia bez szyny prowadzącej maks. 62 mm

głębokość cięcia z szyną prowadzącą FS maks. 57 mm

7.3 Ustawianie kąta cięcia

Pomiędzy 0° a 45°

▶ Odkręcić pokrętła [4-1].
- Odchylić agregat pilarski do wybranego kąta cięcia [4-2].
▶ Dokręcić pokrętta [4-1].

① Obydwie pozycje (0° oraz 45°) ustawione są fabrycznie i mogą być regulowane przez serwis.

Podczas cięcia pod kątem ustawić okienko kontrolne [1-20] w najwyższej pozycji!

7.4 Wybór tarczy pilarskiej

Tarcze pilarskie Festool są oznaczone kolorowym okręgiem. Kolor okręgu oznacza materiał, do którego przeznaczona jest tarcza pilarska. Przestrzegać wymogów technicznych dotyczących tarczy pilarskiej (patrz rozdział 3.2).

żółty drewno
czer-wony	laminat, materiały mineralne
zielony płyty wiórowe i pilś-niowe związane z gip-sem i cementem
niebie-ski	aluminium, tworzywo sztuczne

7.5 Wymiana tarczy pilarskiej [5]

OSTRZEŻENIE

Niebezpieczeństwo zranienia, porażenie prądem

- Przed przystąpieniem do wykonywania jakichkolwiek prac przy urządzeniu należy zawsze wyciągać wtyczkę z gniazda zasilającego!

OSTROŻNIE

Niebezpieczeństwo zranienia związane z go- racymi i ostrymi narzędziami

▶ Nie stosować stępionych ani uszkodzonych narzędzi.
- Przy obstudze narzędzie stosować rękawice ochronne.

Wyjąć tarczę pilarską

• Przed wymianą tarczy pilarskiej odchylić pilarkę do pozycji 0° i ustawić maksymalną głębokość cięcia.
• Przestawić dźwignię [5-3] do oporu. Dźwignię uruchamiać wyłącznie wtedy, gdy pilarka nie pracuje!
• Wcisnąć agregat tnący do dołu aż do jego zablokowania.

▶ Odłożyć pię na bok na stałe podłoże. Stroną tarczy pilarskiej do góry.
▶ Odkręcić śrubę [5-5] kluczem do śrub z łbem walcowym [5-2].
▶ Zdjąć tarczę pilarską [5-8].

Czyszczenie jednostki kontrolnej

OSTRZEŻENIE! Zanieczyszczenia na jednostce kontrolnej mogą negatywnie wptynąć na działanie funkcji Kickback Stop i uniemożliwić hamowanie tarczy pilarskiej.

• Trzymać agregat pilarski za uchwyt, zamknąć dźwignię [5-3] i przesunąć agregat pilarski całkowicie do dotu.
  ▶ Ponownie otworzyć dźwignię [5-3] i zablokować agregat pilarski.
  ▶ Wyczyścić jednostkę kontrolną [5-9] po- przez wydmuchanie lub używając pędzelka.

Zakładanie tarczy pilarskiej

OSTRZEŻENIE! Sprawdzić śruby i kołnierz pod kątem zabrudzenia i stosować wyłącznie czyste i nieuszkodzone części!

• Trzymaj pilarkę za uchwyt i przełożyć dźwignię [5-3] do oporu.
• Wcisnąć agregat tnący do dotu aż do jego zablokowania.

▶ Założyć nową tarczę pilarską.

OSTRZEŻENIE! Kierunek obrotów tarczy pilarskiej [5-7] i pilarki [5-4] musi być taki sam! W przypadku nieprzestrzegania tego wymogu może dojść do poważnych obrażeń.

▶ Nałożyć kołnierz zewnętrzny w taki sposób [5-6], aby zaczepy weszty w wyżtobienie w kołnierzu wewnętrznym.
▶ Dokręcić śrubę [5-5].
- Trzymać agregat pilarski za uchwyt, zamknąć dźwignię [5-3] i przesunąć agregat pilarski z powrotem do góry.

7.6 Odsysanie

OSTRZEŻENIE

Zagrożenie zdrowia spowodowane pyłami

▶ Nigdy nie pracować bez odsysania pytu.
- Przestrzegać przepisów obowiązujących w danym kraju.
Podczas cięcia materiałów rakotwórczych zawsze korzystać z odpowiedniego odkurzacza mobilnego, zgodnie z przepisami krajowymi. Nie używać pojemnika na pyt.

Odsysanie własne

Zamocować łącznik [6-1] worka na pył [6-2] obracając go w prawą stronę na króćcu ssącym [6-3].

Polski

▶ Aby opróżnić, zdjąć łącznik worka na pył z króćca ssącego obracając go w lewą stronę. Zapchanie ostony może zaburzać funkcje bezpieczeństwa. Aby uniknąć zapchania należy używać odkurzacza mobilnego z ustawioną pełną mocą ssania.

Podczas piłowania (np. MDF) mogą powstawać tadunki elektrostatyczne. Należy wtedy używać odkurzacza mobilnego z antystatycznym wężem ssącym.

Odkurzacz mobilny Festool

Do króćca ssącego [6-1] można podłączyć odkurzacz mobilny Festool o średnicy węża odsysającego 27/32 mm lub 36 mm (36 mm to rozmiar zalecany ze względu na niebezpieczeństwo zatkania).

Złączkę weża ssącego ∅ 27 należy wetknąć z złączkę kątową [6-4]. Złączkę weża ssącego ∅ 36 należy wetknąć z złączkę kątową [6-4].

OSTROŻNIE! Przy użyciu antystatycznego wąż ssącego może dojść do naładowania statycznego. Użytkownik może zostać porażony prądem elektrycznym, a elektronika elektronarzędzia może zostać uszkodzona.

8 Ustawienia nacinaka

OSTRZEŻENIE

Niebezpieczeństwo zranienia, porażenie prądem

- Przed przystąpieniem do wykonywania jakichkolwiek prac przy urządzeniu należy zawsze wyciągać wtyczkę z gniazda zasilającego!

8.1 Procedura ustawiania nacinaka

Nacinak musi być ustawiony w stosunku do głównej tarczy pilarskiej. Na wynik pracy ma wpływ wiele warunków brzegowych. Dlatego przed cięciem właściwym należy sprawdzić ustawienie nacinaka, wykonując cięcia próbne.

Prawidłowo ustawić luz pomiędzy piłą a szyną prowadzącą (patrz rozdział 12.2). Jest to ważne dla uzyskania precyzyjnego cięcia.
▶ Ustawić wymaganą głębokość cięcia głównej tarczy pilarskiej (patrz rozdział 7.2).(Zalecenie: Aby uzyskać dobrą jakość krawędzi na spodniej stronie elementu obrabianego, występ zęba powinien wynosić co najmniej 12 mm.)
- Wykonać cięcie próbne z aktywowanym nacinakiem przy matej głębokości nacinania.
▶ Ustawić przesunięcie boczne (patrz rozdział 8.4) aż rowek nacinaka będzie znajdo-

wał się w jednej linii z cięciem głównej tarczy pilarskiej. Sprawdzenie za pomocą kolejnych cięć próbnych.

▶ Ustawić szerokość cięcia rowka nacinaka na szerokość cięcia głównej tarczy pilarskiej (patrz rozdział 8.5). Również w tym przypadku absolutnie konieczne jest wykonanie cięć próbnych.
▶ Powtarzać poprzednie dwa kroki aż do uzyskania pożadanego wyniku cięcia.

Ciecia próbne należy wykonywać co najmniej na 20 - 30 cm wgtąb elementu obrabianego. W początkowej strefie cięcia wzdłużnego może występować większa głębokość nacinania i przez to szerszy rowek nacinania niż na pozostałej części elementu obrabianego.

8.2 Aktywacja/dezaktywacja nacinaka [7]

Aktywacja (ON)

- Przekręcić dźwignię aktywacji/dezaktywacji nacinaka [7-1] do góry do oporu.

Wraz z zagłębianiem agregatu głównego w materiale zagłębia się również tarcza pilarska nacinaka.

Dezaktywacja (OFF)

- Przekręcić dźwignię aktywacji/dezaktywacji nacinaka [7-1] o 90° w dół.

Agregat główny zagłębia się bez tarczy pilarskiej nacinaka.

(i) Pierwotne ustawienie głębokości i szerokości cięcia pozostaje zachowane.

8.3 Aktywacja/dezaktywacja ustawienia samego nacinaka [8]

Aktywacja

• Przemieścić dźwignię do ustawiania same-go nacinaka [8-1] w prawo do oporu.
  Główna tarcza pilarska jest zablokowana przed zagłębieniem w materiał.

i Główna tarcza pilarska obraca się podczas nacinania.

Dezaktywacja

- Przemieścić dźwignię do ustawiania same-go nacinaka [8-1] w lewo do oporu.

Gówna tarcza pilarska tnie na ustawionej głębokości cięcia.

8.4 Ustawianie bocznego przesunięcia [9]

Ciecie tarczą pilarską nacinaka musi być ustawione w osi cięcia głównej tarczy pilarskiej.

▶ Ustawić boczne przesunięcie pokrętłem nastawczym [9-1].

Obracanie zgodnie z ruchem wskazówek zegara (R): Jednostka nacinaka przemieszcza się od szyny prowadzącej.

i Jeden obrót:

- 0,5 mm przemieszczenia osiowego

i Jedno zatrzaśnięcie:

- 0,025 mm przemieszczenia osiowego

8.5 Ustawić szerokość cięcia (głębokość cięcia) nacinaka [10]

Tarcza pilarska nacinaka ma stożkowy ząb tnący. Dlatego szerokość cięcia zależy od głębokości cięcia.

▶ Ustawić szerokość cięcia pokrętłem nastawczym [10-1].

Obracanie zgodnie z ruchem wskazówek zegara (+): Szerokość cięcia i głębokość cięcia zwiększają się.

i Jeden obrót:

– Zmiana szerokości cięcia: 0,32 mm

- Zmiana głębokości cięcia: 1,3 mm

(i) Jedno zatrzaśnięcie:

- Zmiana szerokości cięcia: 0,025 mm

– Zmiana głębokości cięcia: 0,1 mm

Polecamy: Ustawić szerokość cięcia tylko nieznacznie większą niż szerokość cięcia głównej tarczy pilarskiej.

8.6 Wymiana tarczy pilarskiej nacinaka [11]

OSTRZEŻENIE

Niebezpieczeństwo zranienia, porażenie prądem

- Przed przystąpieniem do wykonywania jakichkolwiek prac przy urządzeniu należy zawsze wyciągać wtyczkę z gniazda zasilającego!

OSTROŻNIE

Niebezpieczeństwo zranienia związane z go- racymi i ostrymi narzędziami

▶ Nie stosować stępionych ani uszkodzonych narzędzi.

- Przy obstudze narzędzie stosować rękawice ochronne.

Demontaż tarczy pilarskiej nacinaka

- Aktywować nacinak (patrz rozdział 8.2).

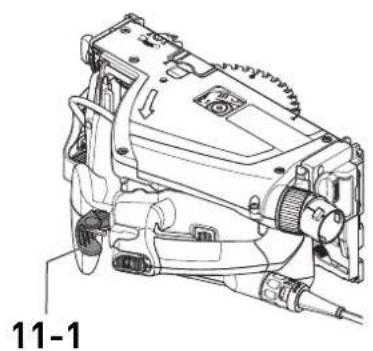

- Przełożyć dźwignię do wymiany narzędzia [11-1] do oporu.

▶ Potożyć pię na boku na state podłoże. Stro- ną tarczy pilarskiej do góry.

▶ Nacisnąć i przytrzymać blokadę wrzecionowa [11-2].

Odkręcić śrubę [11-5] matym kluczem inbusowym [11-3] (gwint lewoskrętny).

▶ Usunąć tarczę pilarską nacinaka [11-7].

Montaż tarczy pilarskiej nacinaka

OSTRZEŻENIE! Sprawdzić śrubę [11-5] pod względem zanieczyszczenia. Stosować tylko czyste i nieuszkodzone części!

- Założyć nową tarczę pilarską. Stroną zadrukowaną do góry.

OSTRZEŻENIE! Kierunek obrotów tarczy pilarskiej [11-6] i pilarki [11-4] musi być taki sam! W przypadku nieprzestrzegania tego wymogu może dojść do poważnych obrażeń.

▶ Nacisnąć i przytrzymać blokadę wrzecionową [11-2].

Włożyć śrubę [11-5] i przykręcić matym kluczem inbusowym [11-3] (gwint lewoskrętny).

8.7 Odsysanie przy nacinaku

▶ Podczas pracy z nacinakiem przesunąć okienko kontrolne [1-20] całkowicie w dół.

Pyty powstające przy nacinaku odprowadzane są do odsysania.

9 Praca z narzędziem elektrycznym

Podczas pracy należy przestrzegać wszystkich opisanych na początku wska-zówek bezpieczeństwa oraz następujących zasad:

Przed rozpoczęciem pracy

- Przed każdym użyciem sprawdzić, czy jednostka napędowa z tarczą pilarską prawidłowo i catkowicie odchyla się do wnętrza obudowy ochronnej do pozycji wyjściowej u góry. Nie należy używać pilarki, jeżeli górna pozycja końcowa nie zostaje osiągnięta. Nigdy nie blokować ani nie mocować odchylanej jednostki napędowej na konkretnej głębokości cięcia. Tarcza pilarska nie była by wtedy chroniona.

– Przed każdym zastosowaniem skontrolować działanie elementu zagłębiającego i używać maszyny tylko wtedy, gdy działa ona prawidłowo.

Polski

• Sprawdzić odpowiednie ułożenie tarczy pilarskiej.
• Przed każdym użyciem pilarki sprawdzić działanie funkcji KickbackStop (patrz rozdział 10.5).
• Przed przystąpieniem do pracy należy upewnić się, czy pokrętło [1-10] jest dokręcone.
  – Upewnić się, że wąż ssący i przewód zasilający nie zahaczyty się na catej długości cięcia na obrabianym elemencie, na podpórze elementu roboczego ani na podłodze.
  – Aby uniknąć uszkodzenia przewodu przyłączeniowego na ostrych krawędziach elementu obrabianego, przewód przyłączeniowy należy zawiesić na prowadzeniu kabla [1-11].
• Potożyć obrabiany element tak, aby nie był napreżony i równo.

Podczas pracy

- W przypadku zastosowania urządzenia bez szyny prowadzącej trzeba koniecznie de-zaktywować nacinak! W przypadku zastosowania urządzenia bez szyny prowadzącej zachodzi niebezpieczeństwo nieoczekiwanego ruchu piły do przodu. Większa głębokość cięcia na nacinaku prowadzi do uszkodzenia elementu obrabianego i może spowodować przeciążenie silnika.

- Do pracy zawsze całkowicie rozstawiać pły- tę stołową pilarki.

- Podczas pracy trzymać elektronarzędzie zawsze obiema rękami za uchwyty [1-5]. Jest to niezbędny warunek precyzyjnej pracy i wykonywania cięć wgłębnych. Narzędzie zagłębiać w elemencie obrabianym powoli i równomiernie.

– Elektronarzędzie należy przesuwać w kierunku obrabianego elementu wyłącznie po włączeniu.

- Zawsze przesuwać pilarkę do przodu [16-2], nigdy nie ciągnąć jej do tytu do siebie.

- Poprzez dostosowanie prędkości posuwu unikać przegrzania ostrza tarczy pilarskiej, a podczas cięcia tworzyw sztucznych stopienia tworzywa. Im twardszy jest cięty materiał, tym mniejsza powinna być prędkość posuwu.

– Nie umieszczać pilarki na stole warsztatowym ani na podłodze, jeżeli tarcza pilarska nie jest całkowicie zabezpieczona ostoną.

9.1 Akustyczne sygnały ostrzegawcze

Akustyczne sygnały ostrzegawcze włączają się w następujących stanach roboczych:

Sygnał dźwiękowy Przyczyna Środki zaradcze

Jeden krótki sygnał dźwiękowy.	Urządzenie jestprzeciążone	Nie obciążacnadmiernieurządzenia.
Nieprzerwane krótkie sygnały dźwiękowe.	Uszkodzenie na-cinaka	Dezaktywowaćnacinak. Skon-taktować się zobstugą klienta Festool lub z dy-strybutorem.

9.2 Włączanie/ wyłączanie

Uruchomienie blokady włączania odblokowuje mechanizm zagłębiający.

Przesunąć blokadę włączania [1-7] do góry i nacisnąć włącznik/wyłącznik [1-9] (naciś-nięcie= Wt. / zwolnienie = Wyt.).

Agregat pilarski może teraz poruszać się w dół. Tarcza pilarska wysuwa się przy tym z ostony.

9.3 Cięcie na „ryse”

Wskaźnik cięcia [12-2] wskazuje przebieg cięcia przy cięciach pod kątem 0° i 45° (bez szyny prowadzącej).

9.4 Cięcie odcinkowe

Nasadzić maszynę przednią częścią stołu pilar- skiego na obrabiany element, włączyć maszynę, docisnąć do ustawionej głębokości cięcia i prze- sunąć do przodu w kierunku cięcia.

9.5 Wykonywanie wycięć (cięcia wgłębne)

W celu uniknięcia odbić przy wykonywaniu cięć wgłębnych należy przestrzegać następujących zaleceń:

- Zawsze opierać narzędzie tylną krawędzią stołu pilarskiego o stały ogranicznik.

- Podczas prac z zastosowaniem szyny prowadzącej narzędzie przyłożyć do zabezpieczenia przed cofaniem piły FS-RSP (wyposażenie) [16-4], mocowanego na szynie prowadzącej.

Sposób postępowania

▶ Ustawić narzędzie na elemencie obrabianym i oprzeć je na ograniczniku (zabezpieczeniu przed cofaniem piły).
▶ Uruchomić narzędzie.
- Powoli naciskać narzędzie aż do ustawionej głębokości cięcia i przesuwać je w kierunku cięcia.

Przy maksymalnej głębokości cięcia i stosowaniu szyny prowadzącej oznaczenia [12-1] wska-zują przedni i tylny punkt cięcia tarczy pilarskiej (∅ 168 mm).

Ciecia wgłębne z nacinakiem

W niektórych przypadkach może być konieczna praca najpierw przy użyciu nacinaka (patrz rozdział 8.3), a potem wykonanie cięcia główną tarczą pilarską w drugim etapie. Podczas cięcia główną tarczą pilarską trzeba wtedy dezaktywować nacinak (patrz rozdział 8.2).

9.6 Cięcie z użyciem nacinaka

Nacinak nacina powierzchnię elementu obrabianego nieco szerzej niż główna tarcza pilarska. Dzięki temu główna tarcza pilarska nie styka się już z powierzchnią co zapobiega powstawaniu wyrwań.

OSTRZEŻENIE

Niebezpieczeństwo zranienia

Podczas cięcia z użyciem nacinaka na ele- mencie obrabianym powstają bardzo ostre krawędzie cięcia. Stanowią one zagrożenie zranienia palców, przecięcia przewodu przy- łączeniowego itp.

▶ Nie należy dotykać krawędzi cięcia.
- Przewód przyłączeniowy należy zawsze utrzymywać z dala od krawędzi cięcia.

OSTROŻNIE

Niebezpieczeństwo zranienia obracającą się tarczą pilarską nacinaka

W przypadku usterki w agregacie głównym (np. przeciążenie) może się zdarzyć, że główna tarcza pilarska zatrzyma się, a tarcza pilarska nacinaka będzie się nadal obracać.

• Nigdy nie sięgać w okolice pił tarczowych, gdy urządzenie podłączone jest do sieci elektrycznej.

• Zamocować szynę prowadzącą i ustawić prawidłowy luz.

• Sprawdzić ustawienie nacinaka przed właściwym cięciem przeprowadzając odpowiednie cięcia próbne (patrz rozdział 8.1).
  ▶ Ciąć z zalecaną prędkością posuwu wynoszącą 2 – 4 m/min. (W przypadku cięcia o długości 1 m odpowiada to czasowi ok. 15 – 30 sekund).

Dla zapewnienia największej dokładności nie należy pracować z połączonymi szynami prowadzącymi.

10 KickbackStop

10.1 Funkcja KickbackStop

OSTRZEŻENIE

Niebezpieczeństwo zranienia

Funkcja KickbackStop nie gwarantuje petnej ochrony przed odrzutem.

Zawsze być skoncentrowanym podczas pracy i przestrzegać wszystkich wskazówek dotyczących bezpieczeństwa i wskazówek ostrzegawczych.

Odrzut podczas pracy może spowodować nieza- mierzone uniesienie pilarki.

Klin kontrolny [13-1] wykrywa niezamierzone uniesienie (odrzut) pilarki ponad element obrabiany lub szynę podczas pracy i uruchamia awaryjne hamowanie tarczy pilarskiej (ilustracja 13A).

Zmniejsza to ryzyko odrzutu. Nie można go jednak catkowicie wyeliminować.

Dioda LED statusu funkcji KickbackStop

Kolor Znaczenie

zielony Funkcja KickbackStop jest aktywna.
poma-rańczowy	Funkcja KickbackStop została zde-zaktywowana.
miga na poma-rańczowo	Funkcja KickbackStop nie jest ak-tywna.Pilarka została uruchomiona przed dociśnięciem klina kontrolnego do elementu obrabianego lub do szy-ny prowadzącej. Płyta stotowa pi-larki nie przylega całkowicie do podłoża.Po całkowitym przyłożeniu, dioda LED zmienia kolor na zielony. W przeciwnym razie należy spraw-dzić funkcję KickbackStop (patrz rozdział 10.5)
Miga na czerwo-no	Funkcja KickbackStop została uru-chomiona.

10.2 Niezamierzona aktywacja funkcji KickbackStop

Podczas pracy bez szyny prowadzącej na nie- równym elemencie obrabianym, funkcja Kick- backStop może zostać przypadkowo urucho- miona (ilustracja 13B).

Polski

Klin kontrolny [13-1] bada element obrabiany. Podczas wykonywania cięcia wgłębnego w elemencie obrabianym, położenie klina kontrolnego odpowiada położeniu występującemu przy podniesieniu w elementu obrabianego lub szyny prowadzącej. Dlatego też uruchamia się funkcja KickbackStop. Może być wtedy konieczne wyłączenie funkcji KickbackStop (patrz rozdział 10.4).

10.3 Postępowanie po uruchomieniu funkcji KickbackStop

Wywołane przez niezamierzone podniesienie (odrzut)

▶ Określić i wyeliminować przyczyny podniesienia.
- Sprawdzić urządzenie pod kątem uszkodzeń.
- Sprawdzić klin kontrolny pod kątem uszkodzeń.
▶ Sprawdzić funkcję KickbackStop (patrz rozdział 10.5).

Po niezamierzonym uruchomieniu funkcji KickbackStop

• Zwolnić włącznik/ wyłącznik i poczekać, aż dioda LED stanu funkcji KickbackStop przestanie migać.
• Sprawdź, czy funkcja KickbackStop została wywołana przypadkowo (patrz rozdział 10.2) czy nastąpił odrzut.
  Najpierw podjąć próbę kontynuacji pracy z aktywną funkcją KickbackStop. Wyłącznie wtedy, gdy pracuje się bez szyny, a element obrabiany jest tak nierówny, że uruchomiłby kilka razy funkcję KickbackStop, dezaktywować funkcję KickbackStop (patrz rozdział 10.4).

10.4 Praca bez funkcji KickbackStop

OSTRZEŻENIE

Niebezpieczeństwo zranienia Gdy funkcja KickbackStop jest zdezaktywowana, w przypadku niezamierzonego uniesienia tarcza pilarska nie zostanie zatrzymana.

- Funkcję KickbackStop należy dezaktywo- wać tylko wtedy, gdy pracuje się bez szyny, a element obrabiany jest tak nierówny, że wielokrotnie spowodowałoby to niezamie- rzone uruchomienie funkcji KickbackStop.

Dezaktywacja funkcji KickbackStop

▶ Nacisnąć przycisk OFF funkcji Kickback-Stop.

▶ W ciągu 10 sekund nacisnąć i przytrzymać przycisk włączania/ wyłączania.

Funkcja KickbackStop pozostaje nieaktywna do momentu zwolnienia przycisku włączania/wyłączania.

① Funkcja KickbackStop może być dezaktywowana tylko przed włączeniem pilarki.

10.5 Sprawdzanie funkcji KickbackStop

OSTRZEŻENIE

Niebezpieczeństwo obrażeń ze względu na wystającą tarczę pilarską.

• Przeprowadzić sprawdzenie funkcjonowania na szynie prowadzącej.
  ▶ Przed sprawdzeniem funkcjonowania:
  – Wymontować tarczę pilarską,
• Dezaktywować nacinak,
  – Ustawić głębokość cięcia na 0 mm (FS).

▶ Ustawić głębokość cięcia na 0 mm (FS).
▶ Ustawić urządzenie na szynach prowadzących.
▶ Włączyć urządzenie.
▶ W ciągu 5 sekund, w odstępach co najmniej 0,5 sekundy, nacisnąć 4 razy przycisk wyłączający funkcję KickbackStop.

Dioda LED stanu funkcji KickbackStop miga na przemian na czerwono i zielono.

▶ W ciągu 15 sekund
▷ Docisnąć agregat pilarski do dotu.
Podnieść tył urządzenia i opuścić po- nownie.

Emitowany jest sygnał dźwiękowy, dioda LED stanu świeci się na zielono. Funkcja Kickback-Stop działa poprawnie.

Jeśli nie zostanie wyemitowany sygnał dźwiękowy i dioda LED stanu nie zacznie świecić się na zielono, funkcja KickbackStop nie działa prawidłowo.

• Sprawdzić, czy sprawdzenie funkcji zostało przeprowadzone prawidłowo.
  ▶ Oczyć jednostkę kontrolną umieszczoną za tarczą pilarską (patrz wymiana tarczy pilarskiej).

Jeśli sprawdzenie funkcji nie zakończy się po-myślnie, urządzenia nie można używać. Należy skontaktować się z serwisem Festool.

11 Konserwacja i utrzymanie w należytym stanie

OSTRZEŻENIE

Niebezpieczeństwo zranienia, porażenia prądem

• Przed przystąpieniem do wykonywania wszystkich prac związanych z konserwacją i czyszczeniem urządzenia należy zawsze wyciągać wtyczkę z gniazda zasilającego!
  Wszelkie prace konserwacyjne i naprawcze, które wymagają otwarcia obudowy, mogą być wykonywane wyłącznie przez autoryzowany warsztat serwisowy.

Serwis i naprawa wyłącznie u producenta i w certyfikowanych warsztatach. Najbliższy adres znaleźć można na: www.festool.pl/serwis

Stosować wyłącznie oryginalne części zamienne Festool! Nr zam. na stronie: www.festool.pl/serwis

Przestrzegać następujących wskazówek:

[1-6] Uszkodzone elementy ochronne i części, np. uszkodzona dźwignia wymiany narzędzi, muszą być profesjonalnie naprawione lub wymienione w autoryzowanym warsztacie, o ile w instrukcji obsługi nie podano inaczej.
- Sprawdzić stan i prawidłowe działanie sprężyny powrotnej, która utrzymuje całą jednostkę napędową w górnym, zabezpieczonym położeniu końcowym.
Dla zapewnienia cyrkulacji powietrza, otwo-ry wlotowe powietrza chłodzącego w obudowie muszą być zawsze odstonięte i czyste.
▶ Aby usunąć odpryski i wióry z elektronarzędzia, należy odessać je ze wszystkich otworów. Nigdy nie otwierać pokrywy ochronnej [1-22].
W przypadku pracy z płytami pilśniowymi wiązanymi gipsem i cementem należy dokładnie czyścić urządzenie. Oczyscić otwory wentylacyjne elektronarzędzia i przełącznik suchym, sprężonym powietrzem bez oleju. W przeciwnym razie w obudowie elektronarzędzia i na przełączniku mogą osadzać się pyty gipsowe, które następnie utwardzą się w potączeniu z wilgocią z powietrza. Może to prowadzić do uszkodzenia mechanizmu przełączającego.

11.1 Ponownie naostrzone tarcze pilarskie

Za pomocą śruby regulacyjnej [14-1] można ustawić dokładnie głębokość cięcia dla ponownie naostrzonych tarcz pilarskich.

▶ Ustawić ogranicznik głębokości cięcia [14-2] na 0 mm (za pomocą szyny prowadzącej).
▶ Odblokować agregat pilarski i nacisnąć do oporu w dół.
Dokręcić śrubę regulacyjną [14-1] do dotu, tak aby tarcza stykała się z elementem obrabianym.

① Tarczy pilarskiej nacinaka nie można ostrzyć, ponieważ ma ząb diamentowy.

11.2 Stół pilarski chwieje się

i Podczas ustawiania kąta cięcia stół pilarski musi być ustawiony na równej powierzchni.
- Jeśli stół pilarski chwieje się, należy ponownie przeprowadzić ustawianie.

11.3 Ustawianie skali kątowej

Patrz ilustracja 15.

12 Wyposażenie

Należy używać wyłącznie wyposażenia i materiałów eksploatacyjnych dopuszczonych przez firmę Festool. Patrz katalog Festool lub www.festool.pl.

Zastosowanie innego wyposażenia i materiału eksploatacyjnego może mieć negatywny wpływ na bezpieczeństwo elektronarzędzia i prowadzić do ciężkich wypadków.

Oprócz opisanych elementów wyposażenia firma Festool oferuje dodatkowo kompleksowe wyposażenie systemowe, ułatwiające różnorodne i efektywne wykorzystanie posiadanej maszyny, np.:

• Zabezpieczenie przed przesunięciem do ty-tu FS-RSP
• Przykładnica katowa FS-WA i FS-WA/90°
  • Mobilny stół roboczy STM 1800
  • Stół wielofunkcyjny MFT/3

12.1 Brzeszczoty, wyposażenie dodatkowe

Dla zapewnienia szybkiego i gładkiego cięcia różnych materiałów, firma Festool oferuje do wszystkich zastosowań tarcze pilarskie specjalnie dopasowane do danego urządzenia Festool.

12.2 System prowadzący

Szyna prowadząca umożliwia wykonywanie pre- cyzyjnych, czystych cięć i chroni równocześnie

Polski

powierzchnię ciętego elementu przed uszkodzeniem.

W połączeniu z szerokim zakresem wyposażenia system prowadzący umożliwia wykonywanie dokładnych cięć pod kątem, cięć ukośnych i pasowań. Możliwość mocowania za pomocą ścisków śrubowych [16-5] zapewnia niezawodne mocowanie i bezpieczną pracę.

▶ Ustawić luz prowadnicy stołu pilarskiego na szynie prowadzącej za pomocą obu szczęk nastawczych [16-1].

Przed pierwszym użyciem szyny prowadzącej naciąć zabezpieczenie przeciwodpryskowe [16-3]:

▶ Ustawić prędkość obrotową maszyny na poziom 6.
- Ustawić urządzenie wraz z całą płyta prowadzącą przy tylnym końcu szyny prowadzącej.
▶ Włączyć urządzenie.
- Docisnąć urządzenie powoli do ustawionej maks. głębokości cięcia i przyciąć zabezpieczenie przeciwodpryskowe na catej długości, bez zatrzymywania.

Krawędź zabezpieczenia przeciwodpryskowego odpowiada teraz dokładnie krawędzi cięcia.

W celu nacięcia zabezpieczenia przeciwod-pryskowego umieścić szynę prowadzącą na fragmencie drewna.
Urządzenie TSV 60 nacina zabezpieczenie przeciwodpryskowe dalej niż inne zagłębiarki firmy Festool. Dlatego zabezpieczenie przeciwodpryskowe należy zawsze nacinać tą piłą, z którą ma być używana szyna prowadząca.

Zabezpieczenie przeciwodpryskowe z nacinakiem

W przypadku cięcia z użyciem nacinaka zabezpieczenie przeciwodpryskowe stuży tylko jako wskaźnik cięcia. Nie wolno ciąć bez zabezpieczenia przeciwodpryskowego, ponieważ w przeciwnym wypadku szyna prowadząca nie przylega gładko i nie można osiągnąć dobrych wyników pracy.

12.3 Prowadnica

Prowadnica jest przeznaczona do cięcia drewna i płyt.

Umożliwia ona precyzyjne i czyste cięcie. W szczególności cięcie pod kątem może być wykonywane w bardzo łatwy i powtarzalny sposób. Po zakończeniu cięcia pilarka automatycznie powraca do pozycji wyjściowej.

Należy przestrzegać instrukcji obsługi prowadnicy FSK

13 Środowisko

Nie wyrzucać urządzenia razem z odpadami domowymi! Urządzenia, wyposażenie i opakowania przekazywać do recyklingu przyjaznego środowisku. Przestrzegać obowiązujących przepisów krajowych.

Zgodnie z europejską dyrektywą dotyczącą zużytych urządzeń elektrycznych i elektronicznych i jej transpozycją do prawa krajowego, zużyte elektronarzędzia podlegają segregacji i recyklingowi w sposób przyjazny środowisku.

Informacje o punktach zbiórki odpadów dla prawidłowej utylizacji można znaleźć na stronie www.festool.pl/recycling.

Informacje dotyczące rozporządzenia REACH: www.festool.pl/reach

14 Wskazówki ogólne

14.1 Informacje o ochronie danych

Elektronarzędzie wyposażone jest w chip służący do automatycznego zapisywania danych o maszynie i jej pracy. Zapisane dane nie zawierają bezpośrednich danych osobowych.

Za pomocą specjalnych urządzeń można dane te bezprzewodowo odczytać. Będą one używane wyłącznie w przypadku diagnozy błędów, przeprowadzania naprawy czy gwarancji oraz w celu poprawy jakości lub ulepszania elektronarzędzia. Użycie danych poza wymienionym obszarem bez wyrażnej zgody Klienta nie jest możliwe.

11
