INSTRUKCJA OBSŁUGI AirMonitor PURE Laserliner

Należy przeczytać w całości instrukcję obsługi, dołączoną broszurę „Zasady gwarancyjne i dodatkowe” oraz aktualne informacje i wskazówki dostępne przez łącze internetowe na końcu niniejszej instrukcji. Postępować zgodnie z zawartymi w nich instrukcjami. Niniejszy dokument należy zachować, a w przypadku przekazania urządzenia laserowego załączyć go.

Funkcja / zastosowanie

Urządzenie pomiarowe określa stężenie drobnego pyłu w dwóch kategoriach. Klasyfikacja wartości pomiarowej odbywa się w trzech etapach w oparciu o oficjalne wartości graniczne i docelowe. Kolorowy i numeryczny wyświetlacz informuje i ostrzega użytkownika o stężeniach cząstek stałych, które są niebezpieczne dla zdrowia. Inne funkcje obejmują wskazanie czasu, wilgotności i temperatury.

Ogólne zasady bezpieczeństwa

• Wykorzystywać urządzenie wyłącznie do zastosowania podanego w specyfikacji.
  – Nie modyfikować konstrukcji urządzenia.
  – Nie należy narażać urządzenia na obciążenia mechaniczne, ekstremalne temperatury oraz silne wibracje.
  – Nie wolno używać urządzenia, jeżeli nastąpi awaria jednej lub kilku funkcji.
  – Urządzenia można używać wyłącznie w zamkniętych pomieszczeniach. Narażenie na działanie wilgoci lub deszczu grozi porażeniem prądem elektrycznym.
  – Używać wyłącznie oryginalnych akcesoriów. W przypadku stosowania nieodpowiednich akcesoriów wygasa gwarancja.
• Pod żadnym pozorem nie stosować przedłużaczy lub podobnych akcesoriów niezatwierdzonych przez producenta w połączeniu z ładowarką, ponieważ może to prowadzić do ryzyka wystąpienia pożaru, porażenia prądem elektrycznym lub obrażeń u osób.

Zasady bezpieczeństwa

Postępowanie z promieniowaniem elektromagnetycznym

– Urządzenie pomiarowe spełnia przepisy i ograniczenia dotyczące bezpieczeństwa i kompatybilności elektromagnetycznej zgodnie z dyrektywami 2014/35/EU (niskie napięcie / LVD) i 2014/30/EU (kompatybilność elektromagnetyczna / EMC).
- Umarex GmbH & Co KG niniejszym oświadcza, że urządzenie elektryczne AirMonitor PURE jest zgodne z wymogami i innymi postanowieniami europejskiej dyrektywy niskonapięciowej 2014/35/UE (LVD) oraz dyrektywy EMC 2014/30/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: https://laserliner.com

Należy zwracać uwagę na lokalne ograniczenia stosowania np. w szpitalach, w samolotach, na stacjach paliw oraz w pobliżu osób z rozrusznikami serca. Występuje możliwość niebezpiecznego oddziaływania lub zakłóceń w urządzeniach elektronicznych i przez urządzenia elektroniczne.

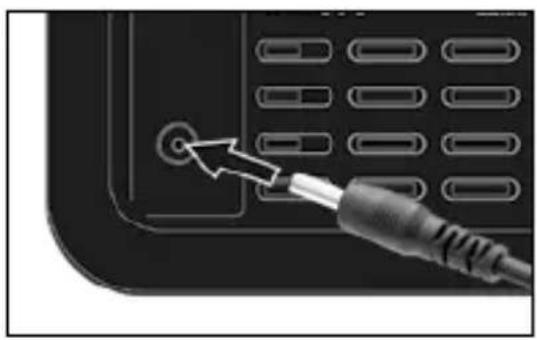

Praca z urządzeniem sieciowym

Urządzenie jest zasilane za pomocą dołączonego zasilacza.

1 Wskaźnik drobnych cząstek pyłu 2.5
2 Wskaźnik drobnych cząstek pyłu PM 10
3 Wyświetlanie wartości PM 2.5
4 Wyświetlanie wartości PM 10
5 Alarm dźwiękowy WYŁ
6 Wyświetlanie czasu w trybie 12/24-godzinnym
7 Wskazanie temperatury Jednostka miary °C
8 Wskaźnik wilgotności

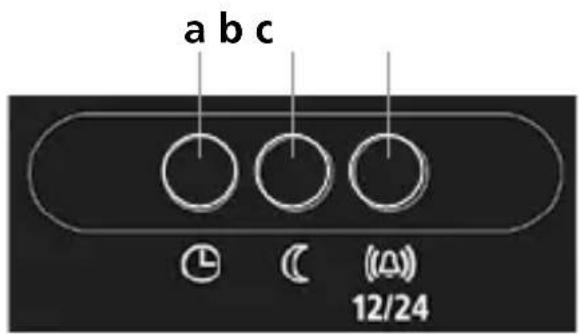

a Przycisk zegara do ustawiania czasu
b Przycisk trybu nocnego do przyciemniania wyświetlacza w nocy
c Przycisk alarmu WŁ/WYŁ Przycisk trybu godzinowego do przełączania na tryb 12/24 godz.
d Podłączenie zasilacza sieciowego

Ustawienie czasu

1) Naciśnij i przytrzymaj przycisk
"Zegar" (a) przez 3 sekundy.
Wyświetlacz godziny miga.
2) Naciśnij przycisk "Zegar" (a), aby zmienić ustawienie na minuty.
3) Ustawianie godziny/minuty za pomocą przycisków "Tryb nocny" (b) i "Alarm" (c).

Objaśnienie PM 2.5 / PM 10

Drobne cząstki pyłu o średnicy 2.5 i 10 mikrometrów należą do najbardziej niebezpiecznych zanieczyszczeń powietrza. Drobne cząsteczki pyłu PM 10 to pyłki i alergeny roślin i kwiatów. Drobne cząstki pyłu PM 2.5 to przemysłowe gazy spalinowe, które ze względu na swoje niewielkie rozmiary wnikają szczególnie głęboko do dróg oddechowych i powodują trwałe uszkodzenia płuc.

Wskaźnik drobnych cząstek pyłu

PM 2.5 0...	< 10 μg/m3	≥10...<25 μg/m3	≥25 μg/m3
Kolor zielony żółty czerwony
Alarm --

PM 10 0...<25 μg/m3	≥25...<50 μg/m3	≥50 μg/m3
Kolor zielony żółty czerwony
Alarm --

Wskazówki dotyczące konserwacji i pielęgnacji

Oczyścić wszystkie komponenty lekko zwilżoną ściereczką; unikać stosowania środków czyszczących, środków do szorowania i rozpuszczalników.

Przechowywać urządzenie w czystym, suchym miejscu.

Wszystkie prace konserwacyjne mogą być przeprowadzane wyłącznie przez wykwalifikowany personel konserwacyjny. Serwisowanie jest wymagane, jeśli urządzenie zostało w jakikolwiek sposób uszkodzone, np. przewód zasilający lub wtyczka są uszkodzone, na urządzenie rozlano płyn lub wpadły do niego jakieś przedmioty, urządzenie zostało wystawione na działanie deszczu lub wilgoci, nie działa normalnie lub zostało upuszczone.

Dane techniczne (Zmiany zastrzeżone. Rev22W03)
Mierzona wartość	Stężenie pyłu drobnego PM2.5 / PM10Temperatura otoczenia, Wilgotność powietrza
Temperatura otoczeniaZakres pomiarowyDokładność	-9,9°C ... 50°C± 1°C
Wilgotność powietrzaZakres pomiarowy (względna)Dokładność (bezwzględna)Wilgotność powietrza (względna)	1% ... 99%± 3% (30% ... 70%)± 5% (0% ... 30%, 70% ... 100%)
Pył drobnyZakres pomiarowyDokładnośćZakres detekcji wielkościcząstek:	PM2.5: 0 ... 999 μg/m3PM10: 0 ... 999 μg/m3PM2.5: 0 ... 100 μg/m3(± 10 μg/m3),100 ... 999 μg/m3(± 10%)PM10: 0 ... 100 μg/m3(± 25 μg/m3),100 ... 999 μg/m3(± 25%)PM2.5: 300 nm ... 2.5 μmPM10: 300 nm ... 10 μm
Typ czujnika	Particulate Matter
Zasilanie	Zasilacz 5V/DC / 1A
Warunki pracy	0°C ... 40°C, wilgotność powietrza maks.80% wilgotności względnej, bez skraplania, wysokość robocza maks. 2000 m nad punktem zerowym normalnym)
Warunki przechowywania	-10°C ... 60°C, wilgotność powietrza maks. 80% rH, bez skraplania
Wymiary (S x W x G)	90 x 91 x 33 mm
Masa	152 q (bez zasilacz)

Przepisy UE i usuwanie

Przyrząd spełnia wszystkie normy wymagane do wolnego obrotu towarów w UE.

Produkt ten jest urządzeniem elektrycznym i zgodnie z europejską dyrektywą dotyczącą złomu elektrycznego i elektronicznego należy je zbierać i usuwać oddzielnie.

Dalsze wskazówki dotyczące bezpieczeństwa i informacje dodatkowe patrz: https://laserliner.com
