Produkttyp	Monitor für die Innenraumluftqualität
Marke	Laserliner
Modell	AirMonitor PURE
Abmessungen (L x H x T)	90 x 91 x 33 mm
Gewicht	152 g (ohne Netzteil)
Stromversorgung	Netzadapter 5 V DC / 1 A
Messbereich PM2.5	0 ... 999 μm³
Genauigkeit PM2.5	0 ... 100 μm³: ±10 μm³; 100 ... 999 μm³: ±10%
Messbereich PM10	0 ... 999 μm³
Genauigkeit PM10	0 ... 100 μm³: ±25 μm³; 100 ... 999 μm³: ±25%
Messbereich Umgebungstemperatur	-9,9 °C ... 50 °C
Temperaturgenauigkeit	±1 °C
Messbereich relative Luftfeuchtigkeit	1% ... 99% rF
Feuchtigkeitsgenauigkeit	±3% (30% ... 70%); ±5% (0% ... 30%, 70% ... 100%)
Sensortyp	Feinstaub (Diffusion)
Hauptfunktionen	Messung von PM2.5, PM10, Temperatur, Luftfeuchtigkeit, Uhr, akustischer Alarm, Nachtmodus
Anzeige	Farbe (grün/gelb/rot) je nach Verschmutzungsgrad
Arbeitsbedingungen	0 °C ... 40 °C, <80% rF ohne Kondensation, max. Höhe 2000 m
Lagerbedingungen	-10 °C ... 60 °C, <80% rF ohne Kondensation
Wartung und Reinigung	Mit einem leicht feuchten Tuch reinigen, ohne Lösungsmittel oder Scheuermittel.
Sicherheit	Konform mit LVD 2014/35/EU und EMV 2014/30/EU; Innenverwendung, vor Feuchtigkeit schützen.
Ersatzteile und Reparierbarkeit	Reparatur nur durch qualifizierten Techniker; Originalzubehör verwenden.
Allgemeine Informationen	Vollständige Anleitung und EU-Konformitätserklärung verfügbar unter https://laserliner.com

Häufig gestellte Fragen - AirMonitor PURE Laserliner

Wie stelle ich die Uhrzeit am AirMonitor PURE ein?

Halten Sie die Uhr-Taste (a) 3 Sekunden gedrückt, um die Uhrzeit blinken zu lassen. Drücken Sie die Uhr-Taste, um zu den Minuten zu wechseln. Stellen Sie die Werte mit den Tasten Nachtmodus (b) und Alarm (c) ein.

Was bedeuten die Farbcodes auf dem Bildschirm?

Grün: niedriger Wert (PM2.5<10 μm³, PM10<25 μm³); Gelb: mittlerer Wert; Rot: hoher Wert (PM2.5≥25 μm³, PM10≥50 μm³).

Wie aktiviere oder deaktiviere ich den akustischen Alarm?

Drücken Sie die Alarm-Taste (c), um den Alarm zu aktivieren/deaktivieren. Ein Tonsymbol erscheint auf dem Bildschirm, wenn der Alarm aktiviert ist.

Was ist der Unterschied zwischen PM2.5 und PM10?

PM2.5 bezieht sich auf Partikel mit einem Durchmesser von 2,5 μm, die aus Industrieabgasen stammen und sehr schädlich für die Lunge sind. PM10 bezieht sich auf Partikel bis zu 10 μm, wie Pollen und Allergene.

Kann das Gerät mit Batterien betrieben werden?

Nein, der AirMonitor PURE funktioniert nur mit dem mitgelieferten Netzadapter (5 V DC / 1 A).

Wie reinige ich das Gerät?

Verwenden Sie ein leicht feuchtes Tuch. Verwenden Sie keine Lösungsmittel, Scheuermittel oder Reinigungsmittel. Lagern Sie das Gerät an einem trockenen und sauberen Ort.

Was tun, wenn das Gerät nicht einschaltet?

Überprüfen Sie, ob der Netzadapter korrekt in die Buchse (d) und in die Steckdose eingesteckt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an einen qualifizierten Techniker.

Kann ich das Gerät im Freien verwenden?

Nein, das Gerät ist nur für den Innenbereich konzipiert. Setzen Sie es keiner Feuchtigkeit oder Regen aus, es besteht Stromschlaggefahr.

Wie wechsle ich von 12h- auf 24h-Anzeige?

Drücken Sie die Taste für das Uhrzeitformat (12/24), um zwischen den beiden Formaten umzuschalten.

Wo finde ich die EU-Konformitätserklärung?

Der vollständige Wortlaut der EU-Konformitätserklärung ist verfügbar auf der Website https://laserliner.com.

BEDIENUNGSANLEITUNG AirMonitor PURE Laserliner

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe des Gerätes mitzugeben.

Funktion / Verwendung

Das Messgerät ermittelt die Feinstaubkonzentration in zwei Kategorien. Die Klassifizierung des Messwertes erfolgt in drei Stufen basierend auf den offiziellen Grenz- und Zielwerten. Mit einer farblichen und numerischen Anzeige wird der Anwender informiert und vor gesundheitlich bedenklichen Feinstaubkonzentrationen gewarnt. Zu den weiteren Funktionen zählen die Angabe von Uhrzeit, Luftfeuchtigkeit und Temperatur.

Allgemeine Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
  – Baulich darf das Gerät nicht verändert werden.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen oder starken Vibrationen aus.
• Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen.
• Dieses Gerät nur innerhalb geschlossener Räume verwenden, weder Feuchtigkeit noch Regen aussetzen, da ansonsten die Gefahr eines elektrischen Stromschlages besteht.
• Verwenden Sie ausschließlich das Orginal-Zubehör. Wird falsches Zubehör verwendet, erlischt die Garantie.
• Keinesfalls Verlängerungskabel oder ähnliches, vom Hersteller nicht zugelassenes Zubehör in Verbindung mit dem Netzgerät verwenden, da hierdurch Brandgefahr, die Gefahr eines Stromschlages oder Verletzung von Personen die Folge sein können.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

• Das Messgerät hält die Vorschriften und Grenzwerte für die Sicherheit und elektromagnetische Verträglichkeit gemäß der Richtlinien 2014/35/EU (Niederspannung / LVD) und 2014/30/EU (elektromagnetische Verträglichkeit / EMV) ein.
• Hiermit erklärt Umarex GmbH & Co KG, dass das Elektrogerät AirMonitor PURE den Anforderungen und sonstigen Bestimmungen der europäischen Niederspannungs-Richtlinie 2014/35/EU (LVD) und der EMV-Richtlinie 2014/30/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: https://laserliner.com

Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit Herzschritmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und durch elektronische Geräte ist gegeben.

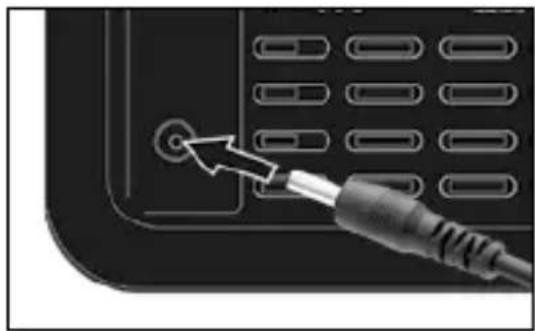

Betrieb mit Netzgerät

Das Gerät wird mit dem beiliegenden Netzgerät betrieben.

1 Anzeige Indikator für Feinstaubpartikel PM 2.5

2 Anzeige Indikator für Feinstaubpartikel PM 10

3 Anzeige PM 2.5-Wert

4 Anzeige PM 10-Wert

5 Akustischer Alarm AUS

6 Anzeige Uhrzeit im 12/24 Std.-Modus

7 Temperaturanzeige Messeinheit °C

8 Anzeige Luftfeuchtigkeit

a Uhr-Taste zur Einstellung der Uhrzeit

b Nacht-Modus-Taste zum Abdimmen des Displays in der Nacht

c Alarm-Taste EIN/AUS Stunden-Modus-Taste zum Umschalten auf 12/24 Std.

d Anschluss Netzteil

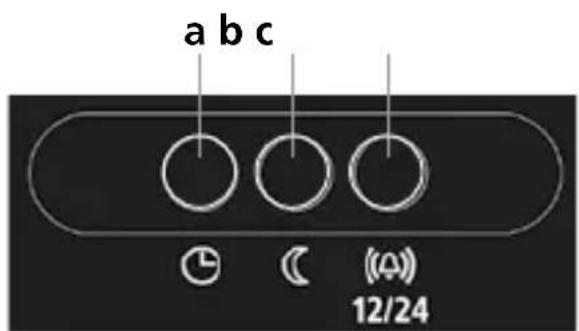

Zeiteinstellung

1) „Uhr-Taste“ (a) 3 Sekunden gedrückt halten. Stundenanzeige blinkt.
2) Für Wechsel zur Minuten-Einstellung die „Uhr-Taste“ (a) drücken.
3) Einstellung Stunden/Minuten mit den Tasten „Nacht-Modus“ (b) und „Alarm“ (c).

Erklärung PM 2.5 / PM 10

Feinstaubpartikel mit einem Durchmesser von 2.5 und 10 Mikrometern zählen zu den gefährlichsten Luftschadstoffen. Bei Feinstaubpartikeln PM 10 handelt es sich um Pollen und Allergene von Pflanzen und Blumen. Feinstaubpartikel PM 2.5 sind Industrieabgase, die aufgrund ihrer geringen Größe besonders tief in die Atemwege eindringen und die Lunge nachhaltig schädigen.

Anzeige Indikator Feinstaubpartikel

PM 2.5 0...	< 10 μg/m3	≥10...<25 μg/m3	≥25 μg/m3
Farbe grün gelb rot
Alarm --			((▲))

PM 10 0...<25 μg/m3	≥25...<50 μg/m3	≥50 μg/m3
Farbe grün gelb rot
Alarm --

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Sämtliche Wartungsarbeiten dürfen nur von qualifiziertem Wartungspersonal durchgeführt werden. Wartungsarbeiten sind immer dann erforderlich, wenn das Gerät in irgendeiner Weise beschädigt wurde, wenn z. B. das Stromkabel oder Stecker beschädigt sind, Flüssigkeiten oder Fremdkörper in das Gerät gelangt sind, es Regen oder Feuchtigkeit ausgesetzt wurde, es nicht mehr ordnungsgemäß funktioniert oder fallen gelassen wurde.

Technische Daten(Technische Änderungen vorbehalten. Rev22W03)

Messgröße Konzentration Feinstaub PM2.5 / PM10Luftfeuchte, Umgebungstemperatur
UmgebungstemperaturMessbereichGenauigkeit	-9,9°C ... 50°C± 1°C
LuftfeuchteMessbereich (relativ)Genauigkeit (absolut)Luftfeuchte (relativ)	1% ... 99%± 3% (30% ... 70%)± 5% (0% ... 30%, 70% ... 100%)
FeinstaubMessbereichGenauigkeitErfassungsbereichder Partikelgröße:	PM2.5: 0 ... 999 μg/m3PM10: 0 ... 999 μg/m3PM2.5: 0 ... 100 μg/m3(± 10 μg/m3),100 ... 999 μg/m3(± 10%)PM10: 0 ... 100 μg/m3(± 25 μg/m3),100 ... 999 μg/m3(± 25%)PM2.5: 300 nm ... 2.5 μmPM10: 300 nm ... 10 μm
Sensortyp	Particulate Matter
Stromversorgung Netzteil 5V/DC / 1A
Arbeitsbedingungen 0°C ... 40°C, Luftfeuchtigkeit max. 80% rH,nicht kondensierend, Arbeitshöhe max.2000 m über NN (Normalnull)
Lagerbedingungen	-10°C ... 60°C, Luftfeuchtigkeit max. 80% rH,nicht kondensierend
Abmessungen (B x H x T)	90 x 91 x 33 mm
Gewicht 152 g (ohne Netzteil)

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

https://laserliner.com

!
