VS5100 - Wentylator Concept - Bezpłatna instrukcja obsługi

Typ produktu	Wentylator
Marka	Concept
Model	VS5100
Zasilanie	220-240 V ~ 50 Hz
Moc	45 W
Poziom hałasu	62 dB
Liczba prędkości	3 (1-2-3)
Tryby pracy	Normalny, Naturalny, Nocny
Minutnik	1 do 7 godzin (co godzinę)
Oscylacja	Tak
Pilot	Tak, zasięg ~5 m, kąt ±30°
Baterie do pilota	2 × AAA (nie dołączone)
Zabezpieczenie termiczne silnika	Tak
Wymagany montaż	Tak (podstawa do przykręcenia)
Czyszczenie	Wilgotną gąbką, bez środków ściernych, odłączyć przed czyszczeniem
Bezpieczeństwo	Osłony ochronne, nie zanurzać, używanie przez dzieci od 8 lat pod nadzorem
Zastosowanie	Tylko do użytku domowego wewnątrz
Gwarancja	24 miesiące
Normy	CE, dyrektywa WEEE

Często zadawane pytania - VS5100 Concept

Jak zmontować wentylator Concept VS5100?

Wyjmij korpus i akcesoria. Połącz dwie części podstawy, wkładając je jedna w drugą. Przeciągnij przewód przez prowadnik, umieść korpus na podstawie i przykręć plastikową nakrętką, aby zamocować całość.

Jak korzystać z pilota?

Skieruj pilota w stronę czujnika podczerwieni na korpusie wentylatora. Zasięg około 5 metrów pod kątem ±30°. Włóż 2 baterie AAA (nie dołączone) zgodnie z biegunowością.

Jakie są różne tryby wentylacji?

Tryby to: Normalny (ciągła wentylacja), Naturalny (symuluje naturalny wiatr) oraz Nocny (cichsze działanie). Naciśnij przycisk MODE, aby przełączać.

Jak ustawić minutnik?

Naciśnij kilkakrotnie przycisk MINUTNIK, aby zwiększyć czas co 1 godzinę, od 1 do 7 godzin. Wentylator zatrzyma się automatycznie po wybranym czasie.

Jak włączyć oscylację?

Gdy wentylator jest włączony, naciśnij przycisk OSCYLACJA, aby włączyć lub wyłączyć ruch w lewo i w prawo. Wskaźnik świetlny informuje o trybie.

Jak wyczyścić wentylator?

Najpierw odłącz urządzenie. Wyczyść zewnętrzną powierzchnię lekko wilgotną gąbką. Nie używaj środków ściernych. Nigdy nie zanurzaj urządzenia w wodzie. Regularnie sprawdzaj osłony ochronne.

Jakie baterie stosować do pilota?

Używaj wyłącznie baterii manganowych lub alkalicznych typu AAA. Nie mieszaj nowych i zużytych baterii. Nie używaj baterii ładowalnych.

Co zrobić w przypadku przegrzania lub zatrzymania silnika?

Silnik jest wyposażony w zabezpieczenie termiczne, które wyłącza zasilanie w przypadku przegrzania. Pozostaw urządzenie do ostygnięcia przed ponownym uruchomieniem. Jeśli problem nie ustąpi, skontaktuj się z autoryzowanym centrum serwisowym.

Czy mogę używać wentylatora w łazience lub w pobliżu wody?

Nie, urządzenia nie należy używać w pobliżu pryszniców, wanien, umywalek ani basenów. Jest przeznaczone wyłącznie do użytku wewnątrz pomieszczeń suchych.

Jak zutylizować urządzenie po zakończeniu eksploatacji?

Nie wyrzucaj urządzenia razem z odpadami domowymi. Oddaj je do punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego (zgodnego z dyrektywą WEEE). Wyjmij wcześniej baterie i poddaj je recyklingowi oddzielnie.

INSTRUKCJA OBSŁUGI VS5100 Concept

Wentylator kolumnowy

Oszlopventilátor

Kolonnas tipa ventilators

Tower fan

Säulenventilator

Ventilateur colonne

Dziękujemy za zakup produktu marki Concept i życzymy Państwu zadowolenia z naszego produktu przez cały czas jego użytkowania.

Przed pierwszym użyciem prosimy o uważne przeczytanie całej instrukcji obsługi oraz następne zachowanie jej. Należy zadbać o to, aby także inne osoby, które będą obchodziły się z tym produktem, zapoznały się z niniejszą instrukcją.

Parametry techniczne
Napięcie 220-240 V ~ 50 Hz
Pobór mocy 45 W
Poziom hałasu 62 dB

WAŻNE

Przed podłączeniem jednostki do sieci elektrycznej należy sprawdzić wzrokowo, czy jest ona nienaruszona oraz czy nie została uszkodzona podczas transportu.

WAŻNE PRZESTROGI DOTYCZĄCE BEZPIECZEŃSTWA

• Nie wolno korzystać z urządzenia w sposób inny niż opisany w niniejszej instrukcji.
• Przed pierwszym użyciem należy usunąć z urządzenia wszystkie materiały opakowaniowe i marketingowe.
• Należy upewnić się, że podłączane napięcie zgadza się z wartościami podanymi na tabliczce znamionowej produktu.
• Urządzenie należy umieścić tylko na stabilnej powierzchni, z dala od innych źródeł ciepła.
• Nie wolno zostawiać urządzenia bez nadzoru, gdy jest włączone lub podłączone do gniazdka elektrycznego.
• Podczas podłączania urządzenia do gniazda elektrycznego i jego odłączania od niego, przełącznik funkcji musi znajdować się w pozycji 0 (wyłączone).
• Podczas odłączania urządzenia od gniazda elektrycznego, nigdy nie wolno wyrywać wtyczki poprzez ciąganie kabla zasilającego, natomiast należy chwycić wtyczkę i odłączyć ją poprzez wyjęcie.
• Nie wolno dopuszczać dzieci ani osób ubezwłasnowolnionych do obsługi urządzenia. Urządzenie należy używać poza ich zasięgiem.
• Osoby o ograniczonej zdolności ruchowej, zmniejszonym postrzeganiu zmysłowym, niewystarczającej zdolności umysłowej lub osoby, które nie zapoznały się z obsługą, mogą korzystać z urządzenia tylko pod nadzorem osoby odpowiedzialnej i zapoznanej z obsługą.
• W przypadku używania urządzenia w pobliżu dzieci należy zachować szczególną ostrożność.
• Nie wolno używać urządzenia jako zabawki.
• Nie wolno wkładać palców, ołówków ani innych przedmiotów w kratkę chroniącą śmigło.
• Nigdy nie wolno używać wentylatora bez kratek ochronnych.
• Nie wolno narażać małych dzieci i osób chorych na bezpośrednie działanie strumienia powietrza.
• Nie wolno zakrywać urządzenia.
• Nie wolno niczego wieszać na urządzeniu czy też umieszczac czegokolwiek przed nim.
• Urządzenie może być używane tylko w pozycji pionowej.
• Nie wolno używać urządzenia w pobliżu prysznica, wanny, zlewu lub basenu.
• Nie wolno używać urządzenia w wilgotnym lub zakurzonym środowisku.
• Nie wolno używać urządzenia w środowisku, w którym występują gazy wybuchowe i substancje łatwopalne (rozpuszczalniki, lakiery, kleje itd.).
• Przed przystąpieniem do montażu lub demontażu urządzenia należy odłączyć przewód zasilający od gniazda elektrycznego.
• Przed czyszczeniem i po użyciu należy wyłączyć urządzenie oraz odłączyć go od gniazda elektrycznego.

PL

concept

• Należy utrzymywać urządzenie w czystości; trzeba unikać przedostawania się ciał obcych do otworów kratek. Moga one spowodować poważne obrażenia, zwarcie, uszkodzenie urządzenia albo pożar.
• Urządzenia nie wolno czyścić szorstkimi ani agresywnymi chemicznie substancjami.
• Nie wolno używać urządzenia, gdy przewód lub wtyczka są uszkodzone. Usterkę należy natychmiast usunąć, zwracając się do autoryzowanego centrum serwisowego.
• Nie wolno używać urządzenia, jeżeli nie pracuje ono prawidłowo, zostało upuszczone, uszkodzone lub zanurzone w cieczy. Należy przekazać go do autoryzowanego centrum serwisowego w celu przebadania i naprawy.
• Nie wolno używać urządzenia na zewnątrz budynków.
• Urządzenie jest przeznaczone tylko do użytku domowego, a nie nadaje się do użytku komercyjnego.
• Nie wolno dotykać urządzenia wilgotnymi lub mokrymi rękoma.
• Nie wolno zanurzać kabla zasilającego, wtyczki ani urządzenia w wodzie lub innej cieczy.
• Nie wolno naprawiać urządzenia we własnym zakresie. Należy skontaktować się z autoryzowanym centrum serwisowym.
• Z urządzenia mogą korzystać dzieci w wieku 8 lat lub więcej oraz osoby o ograniczonej sprawności ruchowej lub umysłowej, lub bez odpowiedniego doświadczenia i wiedzy, tylko gdy są one nadzorowane albo zapoznały się z instrukcją bezpiecznej obsługi urządzenia, i rozumieją ewentualne zagrożenia. Przeprowadzane przez użytkownika czynności w ramach czyszczenia i konserwacji nie mogą być wykonywane przez dzieci, chyba że ukończyły one 8 lat i są pod nadzorem. Dzieci poniżej 8 lat należy trzymać poza zasięgiem urządzenia i jego przewodu zasilającego. Dzieciom nie wolno bawić się z urządzeniem.
  • Gdy tylko wentylator jest skompletowany, nie wolno więcej usuwać osłony chroniącej łopatki wirnika.
• Osłony ochronnej wirnika nie wolno otwierać ani rozbierać w celu czyszczenia łopatek wirnika.

Nieprzestrzeganie wskazówek producenta może prowadzić do nieobjęcia gwarancją ewentualnej naprawy.

concept

PL

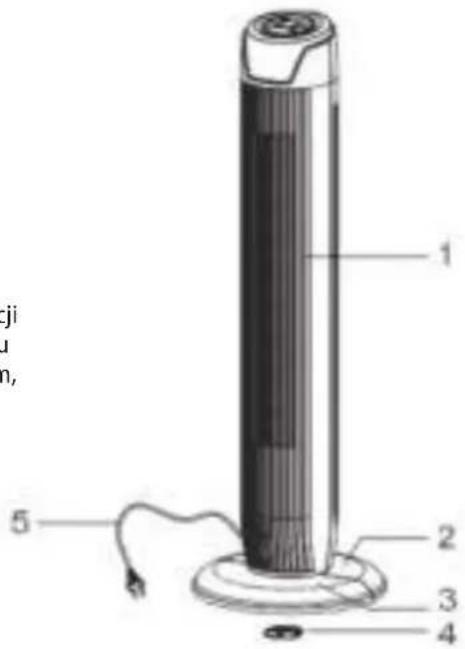

OPIS PRODUKTU

1. Korpus urządzenia
2. Tylna część podstawki
3. Przednia część podstawki
4. Nakrętka z tworzywa
5. Przewód zasilający

Uwaga: Wszystkie rysunki zawarte w niniejszej instrukcji służą tylko do celów poglądowych. W przypadku jakichkolwiek różnic pomiędzy rysunkami a produktem, należy kierować się rzeczywistym wyglądem produktu.

INSTRUKCJA MONTAŻU

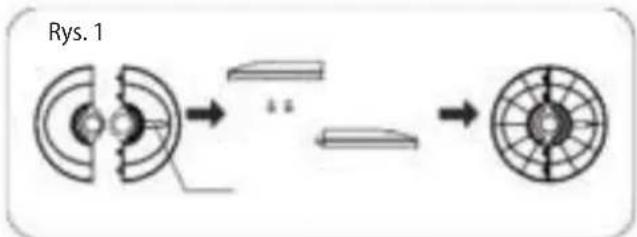

1. Wyjąć z kartonu korpus wentylatora i poszczególne elementy. Położyć przednią część podstawki na tylną część i połączyć je razem (zob. Rys. 1).
2. Odkręcić nakrętkę z tworzywa z korpusu wentylatora.
3. Przeciągnąć przewód zasilający poprzez rowek, a ustawić korpus wentylatora w podstawce (zob. Rys. 3).
4. Przymocować korpus wentylatora do podstawki za pomocą nakrętki z tworzywa (zob. Rys. 2).

Przycisk włączenia (ON) służy do włączenia urządzenia. Wentylator włącza się w trybie wietrzyka.

Aby wyłączyć urządzenie, należy nacisnąć przycisk wyłączenia (OFF).

1. PRZYCISK USTAWIENIA OBROTÓW

Natychmiast po uruchomieniu wentylatora należy nacisnąć ten przycisk kilkakrotnie, a wentylator będzie przełączał tryby obrotów w kolejności: 1-2-3.

1. PRZYCISK PRZEŁĄCZANIA TRYBÓW

Naciśnięciem tego przycisku wybieramy interesujący nas tryb. Kilkakrotne lub dłuższe naciśnięcie przycisku powoduje zmianę trybu w następującej kolejności: zwykły, naturalny, sen. Lampka kontrolna wskazuje dany tryb.

1. PRZYCISK OBRACANIA SIE

Natychmiast po uruchomieniu wentylatora należy nacisnąć ten przycisk i ustawić tryb obracania się. Lampki kontrolne na wyświetlaczu mogą wskazywać tryb obracania się wentylatora.

1. PRZYCISK PRZEŁĄCZNIKA CZASOWEGO

Czas pracy wentylatora ustawiamy poprzez kilkakrotne naciśnięcie przycisku przełącznika czasowego. Czas pracy można ustawić w zakresie od 1 do 7 godzin, w krokach co 1 godzina.

Baterie (baterie nie wchodzą w skład dostawy)

1. Zdjąć pokrywę baterii.

2. Włożyć baterie, upewniając się, że baterie są założone tak jak pokazuje rysunek 5.

3. Założyć pokrywę baterii.

Uwaga: Należy użyć baterii manganowych lub alkalicznych, o rozmiarze AAA. Nie wolno używać akumulatorów.

Ostrzeżenie:

Nie wolno wrzucać baterii do ognia, istnieje ryzyko wybuchu lub wycieku.

Nie wolno wkładać razem starych i nowych baterii.

Nie wolno wkładać razem baterii alkalicznych, zwykłych (cynkowo-węglowych) lub akumulatorów (niklowo-kadmowych).

Sposób użycia pilota zdalnego sterowania

Skierować pilota w odbiornik na korpusie wentylatora i nacisnąć pożądany przycisk. Pilot zdalnego sterowania pracuje na odległość aż 5 metrów pod kątem +/- 30°.

Przed wycofaniem pilota należy wyjąć baterie i zutylizować je w bezpieczny sposób.

Ochrona silnika przed przegrzaniem

Uzwojenie silnika posiada bezpiecznik, który przepala się w momencie przegrzania, co jednocześnie powoduje zatrzymanie pracy wentylatora. Temperatura silnika przestaje rosnąć, co zapobiega odkształceniu części z tworzywa w przypadku przegrzania się silnika z jakiegokolwiek powodu.

Przyciski na korpusie wentylatora / panel sterowania (Rys. 6)

Przyciski na korpusie wentylatora, takie jak WŁĄCZENIE/WYŁĄCZENIE, PRĘDKOŚĆ, TRYB, PRZEŁĄCZNIK CZASOWY i OBRACANIE SIĘ, pełnią takie same funkcje jak odpowiednie przyciski na pilocie.

Przed przystąpieniem do czyszczenia urządzenia należy zawsze odłączyć przewód od gniazda elektrycznego! Do czyszczenia powierzchni urządzenia należy używać tylko wilgotnej ściereczki, a nie jakichkolwiek środków czyszczących czy też twardych przedmiotów, które mogłyby uszkodzić powierzchnię urządzenia! Należy często sprawdzać i czyścić kratki ochronne urządzenia tak, aby zapewnić jego prawidłowe działanie. Urządzenia nigdy nie wolno czyścić pod bieżącą wodą, płukać go ani zanurzać w wodzie! W przypadku demontażu wentylatora należy postępować w odwrotnej kolejności kroków procedury montażu.

PL

concept

SERWIS

Bardziej kompleksowe konserwacje lub naprawy wymagające ingerencji w wewnętrzne elementy produktu powinien wykonywać wykwalifikowany specjalista lub serwis.

OCHRONA ŚRODOWISKA

• Preferujemy recykling materiałów opakowaniowych oraz starych urządzeń elektrycznych.
• Karton od urządzenia można odłożyć w punkcie zbiórki odpadów sortowanych.
• Plastikowe worki z polietylenu (PE) należy oddać w miejscu gromadzenia materiału do recyklingu.

Recykling urządzenia po skończeniu się jego żywotności:

Urządzenie jest oznakowane zgodnie z dyrektywą europejską 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE). Symbol na produkcie lub jego opakowaniu oznacza, że takiego produktu nie wolno traktować jako odpadu komunalnego. Należy przekazać go do punktu zbiórki i recyklingu urządzeń elektrycznych i elektronicznych. Zapewnienie prawidłowej utylizacji produktu zapobiega negatywnym wpływom na środowisko oraz zdrowie ludzi, jakie mogłyby wynikać z niewłaściwej utylizacji produktu. Utylizację należy wykonać zgodnie z przepisami w sprawie postępowania z odpadami. W celu uzyskania szczegółowych informacji na temat recyklingu produktu należy zwrócić się do lokalnego urzędu, firmy zajmującej się utylizacją odpadów z gospodarstw domowych lub sklepu, w którym zakupiono produkt.

Produkt spełnia wszystkie stosowne wymagania podstawowe, nakładane na niego przez dyrektywy UE.

Tekst, wygląd i specyfikacja techniczna mogą ulegać zmianom bez uprzedniego powiadamiania, do czego zastrzegamy sobie prawo.

Köszönetnyilvánítás

Producent (lub importer) zapewnia, że produkt jest zgodny z wymogami prawnymi i spełnia odpowiednie normy techniczne. Produkt posiada właściwości, zawarte w dokumentacji produktowej, oczekiwane ze względu na charakter towaru oraz wskazane w re- klamie prowadzonej przez producenta. Producent zapewnia, że produkt nadaje się do celów konsumpcyjnych, do których ma zastosowanie lub do których stosuje się zwykle tego rodzaju produkt.

Okres gwarancji wynosi 24 miesiące od daty otrzymania produktu przez konsumenta.

Gwarancja nie obejmuje uszkodzeń mechanicznych spowodowanych użytkowaniem.

Prawo gwarancji za wady rzeczy nie przysługuje, jeżeli klient wiedział przed zakupem, że produkt ma wadę lub usterkę lub sam ją spowodował.

Gwarancja nie ma zastosowania w przypadkach, w których:

- nie zostały dotrzymane warunki w zakresie instalacji, obsługi oraz konserwacji produktu, wymienione w instrukcji obsługi produktu,

- awaria była spowodowana mechanicznie, termiczne lub dotyczy chemicznych uszkodzeń, nastąpiła w wyniku zwarcia, zmian napięcia sieci lub nieprawidłowej instalacji,

- wada rzeczy wystąpiła w wyniku działań osób trzecich,

- wada rzeczy wystąpiła w wyniku klęski żywiołowej,

- wada rzeczy wystąpiła w wyniku nieodpowiedniej lub niewłaściwej konserwacji, niezgodnej z instrukcją obsługi, w tym wady spowodowane przez wodę i inne osady,

- wystąpiły zmiany kolorystyki elementów grzewczych oraz zarysowania powierzchni wynikające z użytkowania,

- wystąpiły wizualne i funkcjonalne zmiany wywołane przez światło słoneczne, promieniowanie ciepła lub wodę i inne osady,

Gwarancja nie ma zastosowania do transakcji, w których produkty zostały przekazane nieodpłatnie (prezenty, artykuły promocyjne, itp.).

Zgłoszenie reklamacji

Reklamacja na wadę produktu musi zostać zgłoszona natychmiast po wykryciu, bez zbędnej zwłoki, nie później jednak niż przed upływem okresu gwarancyjnego.

Praw wynikających z gwarancji można dochodzić u dystrybutora, u którego produkt został zakupiony lub w dowolnych autoryzowanych centrach serwisowych, których lista znajduje się na opakowaniu produktu, bądź jest umieszczona w Internecie pod adresem www.my-concept.com.

Produkt zgłaszany do reklamacji musi być odpowiednio oczyszczony i bezpiecznie zapakowany, aby uniknąć uszkodzenia w trakcie transportu do autoryzowanego centrum serwisowego, chyba że produkt jest przekazany osobiście.

Warunkiem ważności gwarancji jest udowodnienie zawarcia umowy sprzedaży poprzez przedstawienie dowodu zakupu.

Zgłoszenie reklamacyjne musi zawierać wskazanie domniemanej wady oraz roszczenie reklamacyjne.

Rozpatrywanie reklamacji

W przypadku wystąpienia wady, którą można usunąć, konsument ma prawo do bezpłatnego, terminowego i właściwego usunięcia wady.

W przypadku wystąpienia istotnej wady dla funkcjonowania produktu, konsument może żądać dostarczenia nowego produktu bez wad (wymiana) lub jeśli dotyczy to tylko elementu produktu, wymianę takiego elementu. Jednakże, jeżeli możliwe jest usunięcie wady bez zbędnej złoki, żądanie wymiany produktu lub jego części z uwagi na charakter wady, nie ma zastosowania, a konsument ma prawo do bezpłatnej naprawy.

concept

W przypadku braku możliwości usunięcia wady, konsument ma prawo do wymiany produktu lub jego elementów, jak również do zwrotu produktu (odstąpienie od umowy).

Prawo do otrzymania nowego produktu (wymiana) lub jego elementów, ma konsument, który z powodu braku możliwości usunięcia wady lub w wyniku powtarzającego się występowania wady nie może prawidłowo korzystać z produktu. W takim przypadku konsument również ma prawo do zwrotu produktu (odstąpienia od umowy).

W przypadku wystąpienia wad, jeżeli nie ma zastosowania: zwrot produktu (odstąpienie od umowy) lub prawo otrzymania nowego produktu bez wad (wymiana), wymiana części lub naprawa produktu, klient może zażądać obniżenia ceny. Konsument ma prawo do odpowiedniej obniżki ceny, wówczas gdy nie może być: dostarczony nowy produkt bez wad, dostarczona część produktu lub naprawiony produkt, a także w przypadku kiedy czynności mające na celu usunięcie wady nie zostały wykonane w rozsądnym terminie, w celu zadośćuczynienia za wynikłe trudności.

Sprzedawca, autoryzowane centrum serwisowe lub inny upoważniony pracownik niezwłocznie informuje o sposobie rozpatrzenia reklamacji, w skomplikowanych przypadkach w ciągu trzech dni roboczych. Okres ten nie obejmuje czasu wymaganego do oceny właściwych ekspertów. Usunięcie wad powinno odbyć się bez zbędnej zwłoki, nie później niż 30 dni od daty zgłoszenia roszczenia, chyba że sprzedawca lub autoryzowane centrum serwisowe obsługi reklamacji wspólnie z konsumentem ustalą dłuższy okres czasu.

Podczas zwrotu produktu (odstąpienia od umowy) kon- sument jest zobowiązany do zwrotu wszystkich akcesorii i dołączenie do produktu całej otrzymanej dokumentacji.

Konsument nie ma prawa do wydawania wadliwych części i elementów produktu, które zostały wymienione w ramach naprawy.

Gwarancja nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z przepisów rękojmi za wady rzeczy sprzedanej.

Wady produktów powstałe w czasie transportu podlegają procedurą reklamacyjnym przewoźnika.

Niniejsza gwarancja ma zastosowanie w Uni Europejskiej

Producent:

Jindřich Valenta – Concept

ul Ostrowskiego 30, 53-238 Wrocław

tel.:[phone], fax: [phone]

email: [e-mail]

www: www.my-concept.pl

Dane produktu

Model:
Numer fabryczny:
Data sprzedaży: Pieczątka i podpis sprzedawcy:
