VS5100 - Ventilator Concept - Kostenlose Bedienungsanleitung

Produkttyp	Ventilator
Marke	Concept
Modell	VS5100
Stromversorgung	220-240 V ~ 50 Hz
Leistung	45 W
Geräuschpegel	62 dB
Anzahl der Geschwindigkeitsstufen	3 (1-2-3)
Betriebsmodi	Normal, Natur, Nacht
Timer	1 bis 7 Stunden (in 1-Stunden-Schritten)
Oszillation	Ja
Fernbedienung	Ja, Reichweite ~5 m, Winkel ±30°
Batterien für Fernbedienung	2 × AAA (nicht enthalten)
Thermischer Motorschutz	Ja
Zusammenbau erforderlich	Ja (Sockel zum Schrauben)
Reinigung	Feuchter Schwamm, keine Scheuermittel, vorher Netzstecker ziehen
Sicherheit	Schutzgitter, nicht eintauchen, Verwendung durch Kinder ab 8 Jahren unter Aufsicht
Verwendung	Nur für den Hausgebrauch
Garantie	24 Monate
Normen	CE, WEEE-Richtlinie

Häufig gestellte Fragen - VS5100 Concept

Wie montiere ich den Concept VS5100 Ventilator?

Nehmen Sie das Gehäuse und das Zubehör heraus. Stecken Sie die beiden Teile des Sockels zusammen. Führen Sie das Kabel durch die Kabelführung, setzen Sie das Gehäuse auf den Sockel und schrauben Sie die Kunststoffmutter fest, um die Einheit zu fixieren.

Wie benutze ich die Fernbedienung?

Richten Sie die Fernbedienung auf den Infrarotsensor am Ventilator. Reichweite ca. 5 Meter bei einem Winkel von ±30°. Legen Sie 2 AAA-Batterien (nicht enthalten) unter Beachtung der Polarität ein.

Welche verschiedenen Lüftungsmodi gibt es?

Die Modi sind: Normal (Dauerlüftung), Natur (simuliert natürlichen Wind) und Nacht (leiserer Betrieb). Drücken Sie die MODE-Taste, um umzuschalten.

Wie stelle ich den Timer ein?

Drücken Sie mehrmals die TIMER-Taste, um die Dauer in 1-Stunden-Schritten von 1 bis 7 Stunden zu erhöhen. Der Ventilator schaltet sich nach der gewählten Zeit automatisch aus.

Wie aktiviere ich die Oszillation?

Schalten Sie den Ventilator ein, drücken Sie die Taste für die Oszillation, um die Schwenkbewegung von links nach rechts zu aktivieren oder zu deaktivieren. Eine Leuchtanzeige zeigt den Modus an.

Wie reinige ich den Ventilator?

Ziehen Sie zuerst den Netzstecker. Reinigen Sie die Außenseite mit einem leicht feuchten Schwamm. Verwenden Sie keine Scheuermittel. Tauchen Sie das Gerät niemals in Wasser. Überprüfen Sie regelmäßig die Schutzgitter.

Welche Batterien verwende ich für die Fernbedienung?

Verwenden Sie nur Mangan- oder Alkali-Batterien vom Typ AAA. Mischen Sie keine neuen und gebrauchten Batterien. Verwenden Sie keine wiederaufladbaren Batterien.

Was tun bei Überhitzung oder Motorstillstand?

Der Motor ist mit einem thermischen Schutz ausgestattet, der bei Überhitzung die Stromversorgung unterbricht. Lassen Sie das Gerät abkühlen, bevor Sie es neu starten. Wenn das Problem weiterhin besteht, wenden Sie sich an ein autorisiertes Service-Center.

Kann ich den Ventilator im Badezimmer oder in der Nähe von Wasser verwenden?

Nein, das Gerät darf nicht in der Nähe von Duschen, Badewannen, Waschbecken oder Schwimmbecken verwendet werden. Es ist ausschließlich für die trockene Innenraumnutzung bestimmt.

Wie entsorge ich das Gerät am Ende seiner Lebensdauer?

Werfen Sie das Gerät nicht in den Hausmüll. Bringen Sie es zu einer Sammelstelle für Elektro- und Elektronikgeräte (gemäß der WEEE-Richtlinie). Entfernen Sie vorher die Batterien und entsorgen Sie diese separat.

BEDIENUNGSANLEITUNG VS5100 Concept

Vielen Dank, dass Sie ein Produkt der Marke Concept eingekauft haben. Wir wünschen Ihnen, dass Sie mit unserem Produkt über seine gesamte Gebrauchsdauer zufrieden sein werden.

Lesen Sie sich vor dem ersten Gebrauch die ganze Bedienungsanleitung sorgfältig durch und bewahren Sie diese dann auf. Stellen Sie sicher, dass auch andere Personen, die dieses Produkt behandelnd werden, sich mit dieser Gebrauchsanweisung vertraut machen.

Technische Parameter
Spannung 220-240 V ~ 50 Hz
Leistungsbedarf 45 W
Lautstärke 62 dB

WICHTIG

Vor dem Anschluss an das Stromnetz sichern Sie durch eine Sichtkontrolle, ob die Einheit unversehrt ist und ob es während des Transports zu irgendwelcher Beschädigung nicht gekommen ist.

WICHTIGE SICHERHEITSHINWEISE

• Das Gerät nicht anders benutzen, als es in dieser Anleitung beschrieben ist.
• Vor dem ersten Einsatz vom Gerät alle Verpackungen und Marketingunterlagen entfernen.
• Überprüfen Sie, ob die Anschlussspannung den Werten auf dem Typenschild des Produkts entspricht.
• Das Gerät nur auf einer stabilen und hitzebeständigen Oberfläche nicht in der Nähe anderer Wärmequellen anbringen.
• Lassen Sie das Gerät nicht ohne Aufsicht, wenn es eingeschaltet, beziehungsweise in die Stromsteckdose angeschlossen ist.
• Beim Anschluss in die Steckdose und beim Trennen des Geräts von der Stromsteckdose muss der Wahlschalter der Funktionen in der Position 0 ausgeschaltet sein).
• Zum Trennen des Gerätes von der Steckdose nie am Zuleitungskabel ziehen, sondern den Stecker greifen und aus der Steckdose durch das Ziehen trennen.
• Gestatten Sie den Kindern und Unbefugten nicht, mit dem Gerät zu manipulieren, nutzen Sie es außerhalb ihrer Reichweite.
• Personen mit der erniedrigen Bewegungsfähigkeit, mit der erniedrigen Sinneswahrnehmung, mit der ungenügenden psychischen Fähigkeit oder Personen, die mit der Bedienung nicht anvertraut sind, müssen das Gerät nur unter der Aufsicht einer verantwortlichen anvertrauten Person nutzen.
• Verwenden Sie das Gerät nur mit großer Vorsicht in der Nähe von Kindern.
  • Das Gerät nicht als Spielzeug verwenden.
  • Die Finger, Bleistifte oder andere Gegenstände durch das Gitter zum Schutz der Schraube niemals einstecken.
• Den Ventilator niemals ohne Abdeckgitter nutzen.
• Kleine Kinder und Kranke dem direkten Luftstrom nicht aussetzen.
  • Das Gerät nicht abdecken.
• An das Gerät nichts aufhängen und unter das Gerät nichts stellen.
• Das Gerät muss nur in aufrechter Stellung verwendet werden.
  • Das Gerät in der Nähe der Dusche, der Badewanne, des Waschbeckens oder des Bassins nicht nutzen.
• Das Gerät in dem feuchten oder staubigen Umfeld nicht nutzen.
• Das Gerät in dem Umfeld mit dem Vorkommen der explosiven Gase und entzündbaren Stoffe (Lösemittel, Lacke, Klebstoffe usw.) nicht nutzen.
• Vor der Montage oder Demontage des Geräts das Zuleitungskabel von der Stromspannung ausschalten.
  • Vor der Reinigung und nach dem Gebrauch das Gerät ausschalten und von der Stromsteckdose abschalten.
• Das Gerät sauber halten, nicht gestatten, dass in die Öffnungen der Gitter fremde Gegenstände eindringen.

DE

concept

Sie könnten eine ernsthafte Verletzung, den Kurzschluss verursachen, das Gerät beschädigen oder den Brand verursachen.

• Zur Reinigung des Geräts keine groben und chemisch aggressiven Stoffe nutzen.
• Das Gerät mit dem beschädigten Zuleitungskabel oder Stecker nicht nutzen. Den Mangel von dem autorisierten Service unverzüglich beseitigen.
• Das Gerät nicht nutzen, wenn es nicht richtig arbeitet, wenn es gefallen ist oder wenn es in die Flüssigkeit eingetunkt wurde. Lassen Sie es vom autorisierten Service überprüfen und reparieren.

- Benutzen Sie das Gerät nicht draußen.

- Das Gerät ist nur für den Gebrauch im Haushalt geeignet, es ist nicht für kommerzielle Zwecke bestimmt.

- Berühren Sie das Gerät nicht mit feuchten oder nassen Händen.

• Tauchen Sie das Zuleitungskabel, den Stecker oder das Gerät nicht in Wasser oder andere Flüssigkeit.

• Reparieren Sie das Gerät nicht selbst. Wenden Sie sich an einen autorisierten Reparaturservice.
• Dieses Gerät können Kinder ab dem 8. Lebensjahr und Personen mit den erniedrigten physischen oder mentalen Fähigkeiten oder mit den ungenügenden Erfahrungen und Kenntnissen dann nutzen, wenn sie unter der Aufsicht stehen oder wenn sie über das Nutzen des Geräts auf eine sichere Weise belehrt wurden und wenn sie die eventuellen Gefahren verstehen. Die von dem Benutzer durchgeführte Reinigung und Wartung dürfen keine Kinder durchführen, wenn sie nicht älter als 8 Jahre und unter keiner Aufsicht sind. Kinder bis zum 8. Lebensjahr müssen außerhalb der Reichweite des Geräts und dessen Zuleitung gehalten werden. Kinder dürfen mit dem Gerät nicht spielen.
• Sobald der Ventilator zusammengesetzt ist, darf die Schutzabdeckung der Rotorflügel nicht mehr beseitigt werden.
• Die Rotorschutzabdeckung darf aus dem Grund der Reinigung der Rotorflügel weder geöffnet, noch zerlegt werden.

Bei der Nichteinhaltung der Anweisungen des Herstellers kann eine eventuelle Reparatur nicht als Gewährleistungsreparatur anerkannt werden.

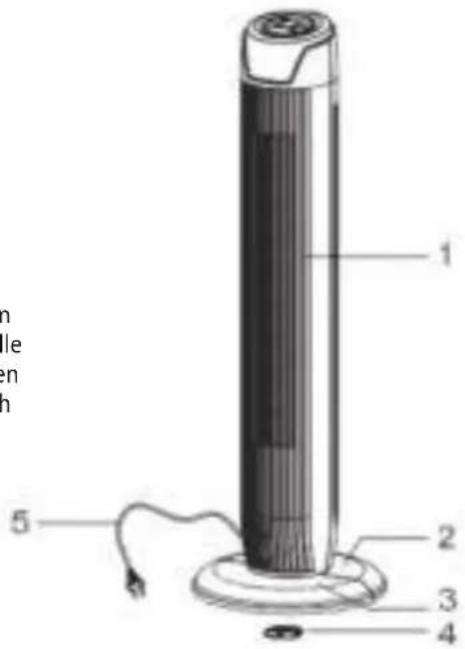

PRODUKTBESCHREIBUNG

1. Körper des Geräts
2. Hinterer Sockel
3. Vorderer Sockel
4. Kunststoffmutter
5. Stromversorgungskabel

Anmerkung: Alle in dieser Anleitung benutzten Abbildungen dienen nur zur Illustrierung. Im Falle irgendwelcher Differenzen zwischen den benutzten Abbildungen und dem realen Produkt ist es nötig, sich nach dem realen Produkt zu richten.

ZUSAMMENSTELLUNGSANWEISUNGEN

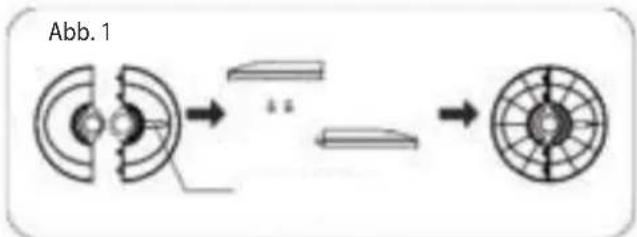

1. Nehmen Sie den Körper des Ventilators und einzelne Teile aus der Schachtel heraus. Legen Sie den vorderen Sockel auf den hinteren Sockel und verbinden Sie sie (siehe Abb. 1).
2. Schrauben Sie die Kunststoffmutter von dem Körper des Ventilators ab.
3. Stecken Sie das Stromversorgungskabel durch die Rinne durch und setzen Sie den Körper des Ventilators in die Basis auf (siehe Abb. 3).
4. Befestigen Sie den Körper des Ventilators mit Hilfe der Kunststoffmutter zum Sockel (siehe Abb. 2).

BEDIENUNGSANWEISUNGEN

FERNSTELLER (Abb. 4)

Beschreibung der Tasten

1. DRUCKTASTE FÜR EINSCHALTEN/AUSSCHALTEN

Die Drucktaste für das Einschalten (ON) dient zum Einschalten des Geräts. Der Ventilator wird im Regime des Windhauches gestartet.

Wenn Sie das Gerät ausschalten wollen, drücken Sie die Taste für das Ausschalten (OFF).

1. TASTE FÜR DIE EINSTELLUNG DER GESCHWINDIGKEIT

Sobald der Ventilator gestartet wird, drücken Sie diese Taste wiederholt und der Ventilator wird das Zirkulationsregime in der Reihenfolge 1-2-3 umschalten.

1. TASTE ZUM UMSCHALTEN DES REGIMES

Durch das Niederdrücken dieser Taste wählen Sie das erforderliche Regime aus. Das Regime ändert sich durch das wiederholte oder längere Niederdrücken dieser Taste in der folgenden Reihenfolge: normal, natürlich, Schlaf. Die Leuchtkontrolllampe zeigt den Zustand des Regimes an.

1. TASTE FÜR DAS SCHWENKEN

Sobald der Ventilator gestartet wird, drücken Sie diese Taste und stellen Sie das Regime des Schwenkens ein. Die Kontrolllampen auf dem Display können das Regime des Schwenkens des Ventilators anzeigen.

1. TASTE DES ZEITSCHALTERS

Durch das wiederholte Drücken der Taste des Zeitschalters stellen Sie die Betriebsdauer des Ventilators ein. Die Betriebsdauer erhöhen Sie im Intervall von 1 Stunde von 1 bis 7 Stunden.

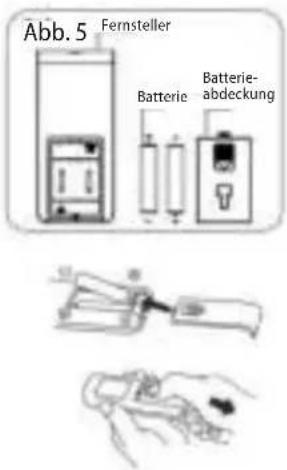

Batterien (Batterien sind kein Packungsbestandteil)

1. Öffnen Sie die Batterieabdeckung.

2. Legen Sie Batterien ein und vergewissern Sie sich, dass die Batterien nach der Abbildung 5 eingelegt sind.

3. Schließen Sie die Batterieabdeckung.

Anmerkung: Benutzen Sie Mangan- oder Alkali-Batterien der Größe AAA. Benutzen Sie keine Ladebatterien.

Warnung:

Werfen Sie die Batterien nicht ins Feuer, es droht die Explosions- oder Auslaufgefahr. Kombinieren Sie keine alten und neuen Batterien.

Kombinieren Sie die Alkali-, üblichen (Zink-Kohle-) oder Lade- (Nickel-Cadmium-) Batterien nicht.

Verwendung des Fernstellers

Richten Sie den Fernsteller auf den Empfänger auf dem Körper des Ventilators und drücken Sie die erforderliche Taste. Der Fernsteller arbeitet bis zum Abstand von 5 Metern im Winkel +/- 30°.

Vor der Aussonderung des Fernstellers ist es nötig, die Batterien herauszunehmen und sie sicher zu entsorgen.

Schutz gegen Motorüberhitzung

Die Motorwicklung hat eine Thermosicherung, die bei der Überhitzung verbrennt, und der Ventilator hält infolgedessen an. Die Temperatur des Motors hört auf zu steigen, wodurch die Deformation der Kunststoffteile des Geräts im Fall vermieden wird, dass es aus irgendwelchem Grund zur Motorüberhitzung kommt.

Tasten am Körper des Ventilators / Bedientafel (Abb. 6)

Die Tasten am Körper des Ventilators, wie EINSCHALTEN/AUSSCHALTEN, GESCHWINDIGKEIT, REGIME, ZEITSCHALTER und SCHWENKEN sind, erfüllen dieselbe Funktion wie die entsprechenden Tasten auf dem Fernsteller.

REINIGUNG UND WARTUNG

Vor jeder Reinigung des Elektrogeräts ziehen Sie das Anschlusskabel von der Stromsteckdose aus! Zur Reinigung der Oberfläche des Elektrogeräts nutzen Sie nur ein feuchtes Tuch, keine Reinigungsmittel und keine harten Gegenstände, weil sie die Oberfläche des Elektrogeräts beschädigen können! Reinigen Sie und überprüfen Sie die Abdeckungsgitter des Elektrogeräts häufig, dass die gute Funktion des Elektrogeräts gesichert ist. Reinigen Sie das Elektrogerät niemals unter dem fließenden Wasser, spülen Sie es nicht und tauchen Sie es ins Wasser nicht ein! Im Falle der Demontage des Ventilators gehen Sie in der entgegengesetzten Reihenfolge als bei der Montage vor.

SERVICE

Eine umfangreiche Wartung oder Reparatur, die einen Eingriff in die inneren Teile des Gerätes erfordert, ist durch einen qualifizierten Fachmann oder Service durchzuführen.

UMWELTSCHUTZ

• Bevorzugen Sie das Recyceln von Verpackungen und Altgeräten.
• Der Gerätekarton kann als sortiertes Altmaterial entsorgt werden.
  • Die Polyäthylentüten (PE) geben Sie zum Recyceln des Sammelmaterials ab.

Recycling des Gerätes am Ende seiner Lebensdauer:

Dieses Gerät ist im Einklang mit der Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet. Das Symbol am Produkt oder an dessen Verpackung gibt an, dass dieses Produkt nicht in den Haushaltsabfall gehört. Es ist auf eine Sammelstelle zum Recyceln der elektrischen und elektronischen Anlagen zu bringen. Durch die Sicherstellung der korrekten Entsorgung dieses Produktes helfen Sie, negative Konsequenzen für die Umwelt und die Gesundheit der Menschen zu verhindern, die durch die unsachgemäße Entsorgung dieses Produktes verursacht würden. Die Entsorgung muss im Einklang mit den Vorschriften für die Abfallbehandlung durchgeführt werden. Ausführlichere Informationen zum Recycling dieses Produkts erhalten Sie bei der zuständigen örtlichen Behörde, dem Dienst für Entsorgung von Haushaltsabfall oder in dem Geschäft, in dem Sie das Produkt gekauft haben.

Dieses Produkt erfüllt die sämtlichen Grundanforderungen der EU-Richtlinien, die sich darauf beziehen.

Die Änderungen im Text, im Design und in den technischen Spezifizierungen können sich ohne vorheriges Aufmerksammachen ändern und wir behalten uns das Recht auf deren Änderungen vor.

MERCI

Der Hersteller (bzw. Importeur) garantiert, dass das Produkt den Anforderungen der Rechtsvorschriften und den durch die entsprechenden technischen Normen bestimmten Anforderungen entspricht. Weiterhin, dass das Produkt über solche Eigenschaften verfügt, die der Hersteller in den zum Produkt gehörigen Dokumenten beschrieben hat oder welche der Verbraucher in Bezug auf den Charakter der Ware und auf der Grundlage der vom Hersteller durchgeführten Werbung erwartet. Der Hersteller garantiert, dass das Produkt für die von ihm angeführten Zwecke geeignet ist.

Die Garantielaufzeit beträgt 24 Monate und beginnt mit der Produktübernahme durch den Verbraucher zu laufen.

Die Garantie bezieht sich nicht auf Mängel durch Verschleiß. Der Garantieanspruch gilt nicht, wenn dem Verbraucher vor der Produktübernahme Mängel bekannt waren oder er diese selbst verursacht hat.

Ausgenommen von der Garantie sind (insbesondere):

• Nichteinhaltung von Bedingungen für Installation, Betrieb und Bedienung gemäß Bedienungsanleitung,
• Mängel durch mechanische, chemische Schäden, Kurzschluss, Netzüberspannung oder falsche Installation,
• Mängel durch unsachgemäße Eingriffe durch nicht autorisierte Personen,
  • Mängel aufgrund höherer Gewalt,
• Mängel durch unsachgemäße Wartung im Widerspruch mit der Bedienungsanleitung, einschließlich Schäden durch Wasserablagerungen,
• Farbveränderungen von Heizflächen oder Verkratzen durch üblichen Gebrauch,
• Optische und funktionale Veränderungen, verursacht durch Sonnen- und Wärmeeinstrahlung oder Wasserablagerungen und andere Ablagerungen,
• Einige Zubehörteile des Produkts wegen ihrer kürzeren Lebensdauer, z.B. Akkus, Glühbirnen usw.

Die Garantie gilt nicht für Leistungen, die mit dem Produkt kostenlos zur Verfügung gestellt wurden (Geschenke, Werbeartikel usw.).

Geltendmachung der Reklamation

Produktmängel sollten unmittelbar nach deren Feststellung reklamiert werden, spätestens jedoch vor Ablauf der Garantiezeit.

Die Reklamation ist beim Verkäufer des Produkts geltend zu machen oder bei einer autorisierten Servicestelle. Die Liste der Servicestellen ist im Lieferumfang enthalten oder unter www.my-concept.com.

Das reklamierte Produkt ist gereinigt und ordnungsgemäß verpackt an die Servicestelle zu versenden, um eventuelle Transportschäden zu vermeiden, falls es nicht persönlich übergeben wird.

Der Verbraucher ist verpflichtet einen Beleg über den Vertragsabschluss und Produktkauf vorzulegen.

Der Verbraucher ist verpflichtet den Mangel genau zu beschreiben, einschließlich des Reklamationsanspruches.

Reklamationsverfahren

Kann der reklamierte Mangel beseitigt werden, hat der Verbraucher das Recht auf eine kostenlose, zeit- und ordnungsgemäße Beseitigung des Mangels.

Sofern dies im Hinblick auf den Charakter des Mangels nicht unangemessen ist, kann der Verbraucher die Lieferung einer neuen mangelfreien Sache oder die Lieferung der fehlenden Sache fordern (Austausch). Kann der Mangel jedoch ohne unnötige Verzögerung beseitigt werden, hat der Verbraucher das Recht auf eine kostenlose Beseitigung solches Mangels.

Handelt es sich um einen irreparablen Mangel und der Verbraucher hat das Recht auf einen Austausch des Produkts oder deren Teile, und dies z.B. aufgrund der Nichtverfügbarkeit des Produkts nicht möglich ist, ist der Verbraucher berechtigt das Produkt zurückzugeben (vom Vertrag zurückzutreten).

concept

Das Recht auf die Lieferung eines neuen Produkts (Austausch) oder deren Teile hat der Verbraucher auch bei reparablen Mängeln, falls diese wiederholt auftreten. In solchem Fall ist der Verbraucher auch berechtigt das Produkt zurückzugeben (vom Vertrag zurückzutreten).

Erfolgt keine Rückgabe (Vertragsrücktritt) oder kein Anspruch auf die Lieferung eines neuen Produkts oder deren Teile (Austausch), oder auf eine Reparatur, kann der Verbraucher einen angemessenen Nachlass fordern. Dies gilt auch im Falle, wenn kein neues Produkt oder deren Teile geliefert werden können, das Produkt nicht repariert wird, und auch dann, wenn dafür keine Ersatztermine vereinbart werden.

Verkäufer, autorisierte Servicestelle oder beauftragte Personen haben über die Reklamation unverzüglich zu entscheiden, bei schwierigen Fällen innerhalb von drei Werktagen. Diese Frist umfasst nicht den erforderlichen Zeitraum zur fachlichen Bewertung des Mangels. Der Verkäufer oder die Servicestelle ist verpflichtet die Reklamation innerhalb von 30 Tagen ab dem Tag der Geltendmachung der Reklamation zu erledigen, falls keine längere Frist vereinbart wird.

Bei Rückgabe des Produkts (Vertragsrücktritt) ist der Verbraucher verpflichtet auch jegliches Zubehör und sämtliche Dokumente zum Produkt zurückzugeben.

Der Verbraucher hat kein Recht auf die Rückgabe der mangelhaften Teile des Produkts, die im Rahmen der Reklamation ausgetauscht wurden.

Sämtliche weitere Rechte des Verbrauchers, verbunden mit dem Kauf des Produkts, bleiben durch diese Garantiebedingungen unberührt.

Anm.: Für Reklamationen von Produkten, die während des Transports beschädigt werden, gilt die Reklamationsordnung des Transportunternehmens.

Hersteller:

Jindřich Valenta – Concept

Vysokomýtská 1800, 565 01 Choceň

Tschechische Republik

Ident.-Nr.: 13216660

Tel.: [phone], Fax: [phone],

E-Mail: [e-mail]

www: www.my-concept.com
