INSTRUKCJA OBSŁUGI Delta D36E HDE360400 HARVIA

4. PEZZI DI RICAMBIO .................................................... 66Niniejsza instrukcja instalacji i eksploatacji jest przeznaczona dla w³a¶cicieli sauny lub osób odpowiedzialnych za saunê, jak równie¿ dla elektryków odpowiedzialnych za pod³±czenie elektryczne pieca. Po zakoñczeniu instalacji osoba odpowiedzialna powinna przekazaæ niniejsz± instrukcjê w³a¶cicielowi sauny lub osobie odpowiedzialnej za jej eksploatacjê. Przed rozpoczêciem eksploatacji pieca nale¿y dok³adnie zapoznaæ siê z niniejsz± instrukcj±. Piec s³u¿y do ogrzewania kabiny sauny do odpowiedniej temperatury k±pieli. Pieców nie wolno u¿ywaæ do ¿adnych innych celów. Gratulujemy Pañstwu dobrego wyboru! Gwarancja:

• Okres gwarancji na piece i urz±dzenia steruj±ce stosowane w saunach przeznaczonych do u¿ytku w domach jednorodzinnych wynosi dwa (2) lata.

• Okres gwarancji na piece i urz±dzenia steruj±ce stosowane w saunach przeznaczonych do u¿ytku w mieszkaniach znajduj±cych siê w domach wielorodzinnych wynosi jeden (1) rok.

• Gwarancja nie obejmuje usterek wynik³ych z nie przestrzegania instrukcji monta¿u, u¿ytkowania lub prac konserwacyjnych.

• Gwarancja nie obejmuje uszkodzeñ powsta³ych na skutek u¿ycia innych kamieni ni¿ zalecane przez producenta pieca.

1.1. Uk³adanie kamieni u¿ywanych w saunie...................... 67

1.3.2. Ustawianie czasu (wy³±cznik czasowy) ................ 67

3.3.1. Pod³¹czanie kabla przy³¹czeniowego

do grzejnika .................................................................. 71

3.3.2. Rezystancja izolacji pieca elektrycznego ............ 71

3.4. Instalowanie modu³u steruj±cego i czujników (D-E) .... 71 3.5. Resetowanie wy³±cznika termicznego ......................... 74

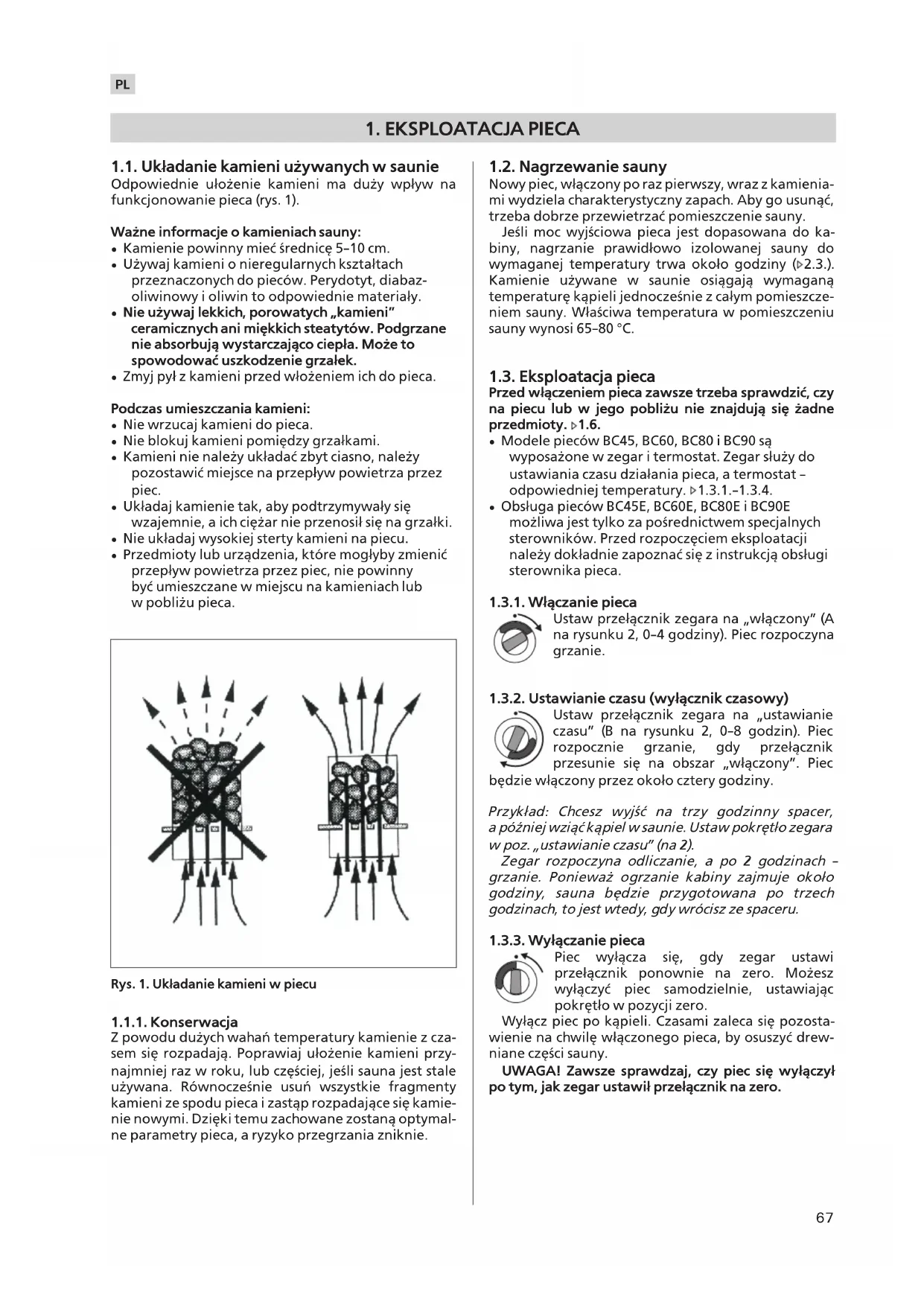

1. EKSPLOATACJA PIECA

1.1. Uk³adanie kamieni u¿ywanych w saunie Odpowiednie u³o¿enie kamieni ma du¿y wp³yw na funkcjonowanie pieca (rys. 1). Wa¿ne informacje o kamieniach sauny:

• Kamienie powinny mieæ ¶rednicê 5–10 cm.• U¿ywaj kamieni o nieregularnych kszta³tach przeznaczonych do pieców. Perydotyt, diabaz- oliwinowy i oliwin to odpowiednie materia³y.
• Nie u¿ywaj lekkich, porowatych „kamieni” ceramicznych ani miêkkich steatytów. Podgrzane nie absorbuj± wystarczaj±co ciep³a. Mo¿e to spowodowaæ uszkodzenie grza³ek.
• Zmyj py³ z kamieni przed w³o¿eniem ich do pieca. Podczas umieszczania kamieni:
• Nie wrzucaj kamieni do pieca.• Nie blokuj kamieni pomiêdzy grza³kami.• Kamieni nie nale¿y uk³adaæ zbyt ciasno, nale¿y pozostawiæ miejsce na przep³yw powietrza przez piec.
• Uk³adaj kamienie tak, aby podtrzymywa³y siê wzajemnie, a ich ciê¿ar nie przenosi³ siê na grza³ki.
• Nie uk³adaj wysokiej sterty kamieni na piecu.• Przedmioty lub urz±dzenia, które mog³yby zmieniæ przep³yw powietrza przez piec, nie powinny byæ umieszczane w miejscu na kamieniach lub w pobli¿u pieca.

Z powodu du¿ych wahañ temperatury kamienie z cza- sem siê rozpadaj±. Poprawiaj u³o¿enie kamieni przy- najmniej raz w roku, lub czê¶ciej, je¶li sauna jest stale u¿ywana. Równocze¶nie usuñ wszystkie fragmenty kamieni ze spodu pieca i zast±p rozpadaj±ce siê kamie- nie nowymi. Dziêki temu zachowane zostan± optymal- ne parametry pieca, a ryzyko przegrzania zniknie. Rys. 1. Uk³adanie kamieni w piecu 1.2. Nagrzewanie sauny Nowy piec, w³±czony po raz pierwszy, wraz z kamienia- mi wydziela charakterystyczny zapach. Aby go usun±æ, trzeba dobrze przewietrzaæ pomieszczenie sauny. Je¶li moc wyj¶ciowa pieca jest dopasowana do ka- biny, nagrzanie prawid³owo izolowanej sauny do wymaganej temperatury trwa oko³o godziny (

Kamienie u¿ywane w saunie osi±gaj± wymagan± temperaturê k±pieli jednocze¶nie z ca³ym pomieszcze- niem sauny. W³a¶ciwa temperatura w pomieszczeniu sauny wynosi 65–80 °C. 1.3. Eksploatacja pieca Przed w³±czeniem pieca zawsze trzeba sprawdziæ, czy na piecu lub w jego pobli¿u nie znajduj± siê ¿adne przedmioty.

• Modele pieców BC45, BC60, BC80 i BC90 s± wyposa¿one w zegar i termostat. Zegar s³u¿y do ustawiania czasu dzia³ania pieca, a termostat – odpowiedniej temperatury.

• Obs³uga pieców BC45E, BC60E, BC80E i BC90E mo¿liwa jest tylko za po¶rednictwem specjalnych sterowników. Przed rozpoczêciem eksploatacji nale¿y dok³adnie zapoznaæ siê z instrukcj± obs³ugi sterownika pieca.

1.3.1. W³±czanie pieca

Ustaw prze³±cznik zegara na „w³±czony” (A na rysunku 2, 0–4 godziny). Piec rozpoczyna grzanie.

1.3.2. Ustawianie czasu (wy³±cznik czasowy)

Ustaw prze³±cznik zegara na „ustawianie czasu” (B na rysunku 2, 0–8 godzin). Piec rozpocznie grzanie, gdy prze³±cznik przesunie siê na obszar „w³±czony”. Piec bêdzie w³±czony przez oko³o cztery godziny. Przyk³ad: Chcesz wyj¶æ na trzy godzinny spacer, a pó¼niej wzi±æ k±piel w saunie. Ustaw pokrêt³o zegara w poz. „ustawianie czasu” (na 2). Zegar rozpoczyna odliczanie, a po 2 godzinach – grzanie. Poniewa¿ ogrzanie kabiny zajmuje oko³o godziny, sauna bêdzie przygotowana po trzech godzinach, to jest wtedy, gdy wrócisz ze spaceru.

1.3.3. Wy³±czanie pieca

Piec wy³±cza siê, gdy zegar ustawi prze³±cznik ponownie na zero. Mo¿esz wy³±czyæ piec samodzielnie, ustawiaj±c pokrêt³o w pozycji zero. Wy³±cz piec po k±pieli. Czasami zaleca siê pozosta- wienie na chwilê w³±czonego pieca, by osuszyæ drew- niane czê¶ci sauny. UWAGA! Zawsze sprawdzaj, czy piec siê wy³±czy³ po tym, jak zegar ustawi³ prze³±cznik na zero.PL

1.3.4. Ustawianie temperatury

Termostat (rys. 3) s³u¿y do utrzymywania po¿±danej temperatury w kabinie sauny. Dobierz najbardziej odpowiadaj±ce Ci ustawienie eksperymentalnie. Rozpocznij od ustawienia maksymalnego. Je¶li podczas k±pieli temperatura zbyt wzro¶nie, przekrêæ lekko pokrêt³o w lewo. Uwaga! Nawet najmniejsze odchylenie od pozycji maksymalnej znacz±co zmieni temperaturê w saunie. 1.5. Wskazówki korzystania z sauny

• Zaczynamy od umycia siê.

• W saunie przebywamy tak d³ugo, jak d³ugo czujemy siê tam przyjemnie i komfortowo.

• W saunie rozlu¼niamy siê i zapominamy o wszystkich trudno¶ciach i k³opotach.

• Zgodnie z przyjêtymi zwyczajami w saunie nie przeszkadzamy innym g³o¶n± rozmow± itp.

• Nie polewamy kamieni nadmiern± ilo¶ci± wody, gdy¿ mo¿e to byæ nieprzyjemne dla innych osób korzysta- j±cych z sauny i jest uwa¿ane za niegrzeczne.

• Och³adzamy skórê w miarê potrzeby. Bêd±c dobrego zdrowia mo¿emy pop³ywaæ, o ile w pobli¿u sauny jest basen lub inne miejsce do k±pieli.

• Po wyj¶ciu z sauny dok³adnie sp³ukujemy ca³e cia³o.

• Przed ubraniem siê przez chwilê odpoczywamy, aby têtno powróci³o nam do normy. Napij siê napoju bezalkoholowego, by przywróciæ równowagê p³ynów w organizmie. 1.6. Ostrze¿enia

• Przebywanie w rozgrzanej saunie przez d³u¿szy czas powoduje wzrost temperatury cia³a, co mo¿e byæ niebezpieczne dla zdrowia.

• Nie polewaæ kamieni nadmiern± ilo¶ci± wody. Powstaj±ca para wodna ma temperaturê wrzenia!

• Nie pozwalaj dzieciom zbli¿aæ siê do pieca.

• Dzieci, osób niepe³nosprawnych i chorych nie wolno pozostawiaæ w saunie bez opieki.

• Zaleca siê zasiêgniêcie porady lekarskiej odno¶nie ewentualnych ograniczeñ w korzystaniu z sauny spowodowanych stanem zdrowia.

• W kwestii korzystania z sauny przez ma³e dzieci nale¿y poradziæ siê lekarza pediatry.

• W saunie nale¿y poruszaæ siê bardzo ostro¿nie, gdy¿ podest i pod³oga mog± byæ ¶liskie.

• Nie wolno wchodziæ do sauny po alkoholu, narkotykach lub za¿yciu silnie dzia³aj±cych leków.

• Nigdy nie ¶pij w gor±cej saunie.

• S³one, morskie powietrze i wilgotny klimat mo¿e powodowaæ korozjê metalowych czê¶ci pieca.

• Nie nale¿y wieszaæ ubrañ do wyschniêcia w saunie, gdy¿ mo¿e to groziæ po¿arem. Nadmierna wilgotno¶æ mo¿e tak¿e spowodowaæ uszkodzenia podzespo³ów elektrycznych.

• Nie czyścić pieca sauny wodą pod wysokim ciśnieniem. 1.4. Polewanie wod± rozgrzanych kamieni Rozgrzane powietrze w saunie staje siê suche. Dlatego nagrzane kamienie w saunie trzeba polewaæ wod±, aby zwiêkszyæ wilgotno¶æ powietrza do po¿±danego poziomu. Ciep³o i para ró¿nie dzia³aj± na poszczególne osoby – eksperymentuj±c, znajdziesz odpowiednie dla siebie ustawienia. UWAGA! Pojemno¶æ czerpaka wynosi 0,2 litra. Ilo¶æ wody jednorazowo wylewanej na kamienie nie po- winna byæ wiêksza od 0,2 l, poniewa¿ przy polaniu ka- mieni wiêksz± ilo¶ci± wody tylko jej czê¶æ wyparuje, a reszta w postaci wrz±tku mo¿e rozprysn±æ siê na oso- by korzystaj±ce z sauny. Nie wolno polewaæ kamieni wod±, gdy w pobli¿u pieca znajduj± siê inne osoby, poniewa¿ rozgrzana para wodna mo¿e spowodowaæ oparzenia. UWAGA! Woda, któr± polewa siê kamienie, powin- na spe³niaæ wymagania okre¶lone dla czystej wody gospodarczej (tabela 1). Dla zapachu mo¿na dodawaæ do wody specjalne aromaty przeznaczone do saun. Aromaty nale¿y stosowaæ zgodnie z instrukcj± po- dan± na ich opakowaniu. Rys. 2. Prze³±cznik zegara Rys. 3. Prze³±cznik termostatu Tabela 1. Wymagania dotycz±ce jako¶ci wody Właściwość wody Efekt Zalecenie Nagromadzenie osadów organicznych Kolor, smak, wytrącanie osadów < 12 mg/l Nagromadzenie związków żelaza Kolor, nieprzyjemny zapach, smak, wytrącanie osadów < 0,2 mg/l Stężenie manganu (Mn) Kolor, smak, wytrącanie osadów <0,10 mg/l Twardość: najgroźniejszymi substancjami są magnez (Mg) oraz wapno, czyli związek wapnia (Ca) Wytrącanie osadów Mg: < 100 mg/l Ca: < 100 mg/l Woda zawierająca chlorki korozja Cl: <100 mg/l Woda chlorowana Zagrożenie zdrowia Zabronione w użyciu Woda morska Szybka korozja Zabronione w użyciu Stężenie arsenu i radonu Zagrożenie zdrowia Zabronione w użyciuPL

Zapoznaj siê z instrukcj±. Nie dotyczy 1.7. Wyszukiwanie usterek UWAGA! Wszelkiego rodzaju sprawdzeñ lub napraw mo¿e dokonywaæ wykwalifikowany elektryk. Piec nie grzeje.

• Sprawd¼, czy bezpieczniki pieca s± sprawne.

• Sprawd¼, czy kabel zasilaj±cy jest pod³±czony

• Ustaw prze³±cznik zegara na „w³±czony” ( 1.3.1.).

• W³±cz wy¿sze ustawienie termostatu ( 1.3.4.).

• Sprawd¼, czy zadzia³a³ bezpiecznik termiczny. Zegar dzia³a, ale piec nie grzeje. (

Kabina ogrzewa siê powoli. Woda wylana na kamienie sauny bardzo szybko och³adza je.

• Sprawd¼, czy bezpieczniki pieca s± sprawne.

• Sprawd¼, czy wszystkie grza³ki ¶wiec±, gdy piec jest w³±czony.

• W³±cz wy¿sze ustawienie termostatu ( 1.3.4.).

• Sprawd¼, czy moc pieca jest wystarczaj±ca

• Sprawd¼ kamienie sauny ( 1.1). Zbyt ciasno u³o¿one kamienie, zmiana ich u³o¿enia lub nieodpowiedni ich typ mog± utrudniaæ przep³yw powietrza przez piec i obni¿aæ jego wydajno¶æ.

• Sprawd¼, czy wentylacja kabiny sauny jest w³a¶ciwa ( 2.2). Kabina sauny ogrzewa siê szybko, ale temperatura kamieni jest niewystarczaj±ca. Woda wylana na kamienie ¶cieka.

• Sprawd¼, czy moc pieca nie jest zbyt wysoka

• Sprawd¼, czy wentylacja kabiny sauny jest w³a¶ciwa (

Drewno lub inny materia³ blisko pieca szybko ciemnieje.

• Sprawd¼, czy wymogi co do odleg³o¶ci zosta³y zachowane (

• Sprawd¼ kamienie sauny ( 1.1.). Zbyt ciasno u³o¿one kamienie, zmiana ich u³o¿enia lub nieodpowiedni typ mog± utrudniaæ przep³yw powietrza i powodowaæ przegrzanie materia³ów w pobli¿u pieca.

• Zobacz te¿ podrozdzia³ 2.1.1. Piec wydziela zapach.

• Zob. podrozdzia³ 1.2.

• Gor±cy piec mo¿e wzmacniaæ zapachy z powietrza, przy czym nie s± one wydzielane przez saunê lub piec. Przyk³ady: farba, klej, olej, inne dodatki. Piec generuje ha³as.

• BC: Zegar jest urz±dzeniem mechanicznym i podczas normalnej pracy s³ychaæ charakterystyczne tykanie. Je¶li zegar tyka nadal po wy³±czeniu pieca, nale¿y sprawdziæ stan jego po³±czeñ elektrycznych.

• Niekiedy rozlega siê huk powodowany najczê¶ciej przez pêkanie kamieni od gor±ca.

• Podczas nagrzewania siê pieca mo¿na us³yszeæ odg³osy spowodowane rozszerzaniem siê jego elementów pod wp³ywem temperatury.PL

2.1. Konstrukcja kabiny sauny A. We³na izolacyjna (50–100 mm). Kabina sauny musi byæ starannie izolowana, by moc pieca by³a stale umiarkowanie niska. B. Zabezpieczenie od wilgoci, np. papier aluminio- wy. Po³yskliw± stron± do wnêtrza sauny. £±czenia zabezpieczyæ ta¶m± aluminiow±. C. Szczelina went. (ok. 10 mm) miêdzy warstw± za- bezpieczaj±c± a panelem (zalecana). D. Lekka p³yta pil¶niowa (12–16 mm). Przed monta¿em paneli sprawdziæ stan instalacji elektr. i wzmocnienia wymagane do zainstalowania pieca i ³aw. E. Szczelina wentylacyjna (ok. 3 mm) miêdzy ¶cian± a sufitem. F. Wysoko¶æ sauny to zwykle 2100–2300 mm. Jej wysoko¶æ minimalna zale¿y od pieca (zob. tabela 2). Odleg³o¶æ pomiêdzy ³aw± górn± a sufitem nie powinna przekraczaæ 1200 mm. G. Stosowaæ ceramiczne pokrycia pod³ogowe i ciem- ne spoiny. Delikatne pokrycia pod³ogowe mog± ulec zaplamieniu i/lub uszkodzeniu przez cz±stecz- ki kamieni sauny b±d¼ zanieczyszczon± wodê. UWAGA! Dowiedzieæ siê, które czê¶ci ¶ciany ognio- wej mo¿na przys³oniæ. Nie zas³aniaæ u¿ywanych prze- wodów dymnych. UWAGA! Lekkie pokrywy instalowane na ¶cianie lub suficie, mog± stanowiæ zagro¿enie ppo¿.

2.1.1. Ciemnienie ¶cian sauny

Jest zjawiskiem naturalnym, ¿e drewniane powierzch- nie sauny z czasem ciemniej±. Zjawisko to przyspie- szaj±:

• ¶wiat³o s³oneczne• ciep³o z pieca• preparaty ochronne (maj± one nisk± odporno¶æ na wysokie temperatury)
• zanieczyszczenia odrywaj±ce siê od kamieni i uno- sz±ce w powietrzu.

2.2. Wentylacja kabiny sauny Wymiana powietrza powinna zachodziæ 6 razy na godzinê. Rys. 5 ilustruje ró¿ne sposoby wentylowania kabiny sauny. A. Lokalizacja wlotu powietrza. Wlot powietrza, w przypadku zainstalowania mechanicznej wentylacji wylotowej, powinien znajdowaæ siê nad piecem. Wlot powietrza instalacji grawitacyjnych ma znajdowaæ siê poni¿ej pieca lub obok niego. ¦rednica nawiewu musi wynosiæ 50–100 mm. BC-E: Nie umieszczaæ wlotu powietrza tak, by strumieñ powietrza ch³odzi³ czujnik temperatury (zob. wskazówki dot. czujnika temperatury w opisie instalacji jednostki steruj±cej)! B. Wylot powietrza. Powinien znajdowaæ siê blisko pod³ogi, mo¿liwie jak najdalej od pieca. ¦rednica wylotu powinna byæ dwukrotnie wiêksza od ¶rednicy wlotu powietrza. C. Dodatk. went. susz±ca (zamkniêta podczas grzania i k±pieli). Mo¿na te¿ suszyæ saunê przez pozostawie- nie otwartych drzwi po zakoñczeniu k±pieli. D. Gdy wylot powietrza znajduje siê w ³azience, szczelina pod drzwiami sauny musi wynosiæ >100 mm. Stosowanie uk³adu mechanicznego jest obowi±zkowe. 2.3. Moc pieca Je¶li ¶ciany i sufit pokryte s± p³ytami, a za p³ytami znaj- duje siê odpowiednia izolacja, moc wyj¶ciowa pieca jest okre¶lana w zale¿no¶ci od kubatury sauny. Przy ¶cianach nieizolowanych (ceg³a, bloki szklane, szk³o, beton, p³ytki itp) moc ta musi byæ wiêksza. Do kubatu- ry sauny dodaæ 1,2 m

na ka¿dy metr kwadratowy nie- izolowanej ¶ciany. Np. kabina o kub. 10 m

z drzwiami ze szk³a wymaga pieca o mocy potrzebnej dla kabiny o kub. ok. 12 m

. Je¶li kabina ma ¶ciany z bali, nale¿y pomno¿yæ jej kubaturê przez 1,5. Wybraæ prawid³ow± moc pieca z tabeli 2. 2.4. Higiena kabiny Rêczniki u³o¿one na ³awach zabezpieczaj± je przed po- tem sp³ywaj±cym podczas k±pieli. £awy, ¶ciany i pod³ogê sauny nale¿y starannie oczyszczaæ przynajmniej raz na sze¶æ miesiêcy. Czy¶ciæ ostr± szczotk± i ¶rodkiem do saun. Kurz i brud z pieca usuwaæ wilgotn± ¶cierk±. Kamieñ usuwaæ 10 % roztworem kwasu cytrynowego, po czym sp³ukaæ. Rys. 4.PL

• Je¶li kabel przy³±czeniowy i kable instalacyjne maj± biec wy¿ej ni¿ 1000 mm nad pod³og± sauny lub wewn±trz jej ¶cian, nale¿y zastosowaæ kable zdolne pod obci±¿eniem wytrzymaæ temperaturê minimum 170 °C (np. kable typu SSJ). Urz±dzenia elektryczne instalowane wy¿ej ni¿ 1000 mm nad pod³og± sauny musz± byæ atestowane do pracy w temperaturze otoczenia +125 °C (oznaczenie T125).

3.3.1. Pod³¹czanie kabla przy³¹czeniowego do

grzejnika Kabel przy³¹czeniowy naj³atwiej pod³¹czyæ do grzejnika jeszcze przed zamocowaniem na œcianie. Grzejnik przewracamy na bok, regulatorami do góry. Odkrêcamy wkrêt mocuj¹cy znajduj¹cy siê 10 – 12 mm pod denkiem elektrycznej skrzynki przy³¹czeniowej i ostro¿nie wyci¹gamy pokrywê skrzynki. Wypychamy p³ytkê wy³amywan¹ w pokrywie i przez powsta³y otwór wsuwamy kabel, a nastêpnie przesuwamy go przez uchwyt kablowy a¿ do listwy zaciskowej. Po pod³¹czeniu ¿y³ kabla ostro¿nie wsuwamy pokrywkê z regulatorami na miejsce (patrz Rys. 11). Przed dokrêceniem wkrêta mocuj¹cego pokrywkê sprawdzamy, czy krawêdŸ skrzynki przy³¹czeniowej wesz³a do koñca w rowek wykonany w pokrywce.

3.3.2. Rezystancja izolacji pieca elektrycznego

Podczas koñcowego sprawdzenia instalacji elektrycz- nej pomiar odporno¶ci izolacji na przebicie mo¿e wykazaæ „up³ywno¶æ” izolacji pieca. Zjawisko to jest spowodowane absorpcj± wilgoci z powietrza przez materia³ izolacji pieców (podczas przechowywania i transportu). Po kilkakrotnym uruchomieniu pieca wilgoæ odparuje z materia³u izolacji rezystorów i re- zystancja izolacji wróci do normy. Nie nale¿y pod³±czaæ zasilania pieca poprzez od³±cznik reaguj±cy na pr±d zwarciowy! 3.4. Instalowanie modu³u steruj±cego i czujników (D-E) Do modu³u steruj±cego do³±czona jest osobna instruk- cja dok³adnie opisuj±ca sposób monta¿u na ¶cianie. Czujnik temperatury nale¿y zainstalowaæ na ¶cianie w pomieszczeniu sauny, nad pieciem. Czujnik powi- nien byæ usytuowany w osi symetrii pieca, w odleg³o¶ci 100 mm od sufitu sauny. Patrz rys. 13. Nie umieszczaæ wlotu powietrza tak, by strumieñ powietrza ch³odzi³ czujnik temperatury. Patrz rys. 5. 3.1. Czynno¶ci wstêpne Przed zainstalowaniem pieca nale¿y zapoznaæ siê z instrukcj± monta¿u oraz sprawdziæ, czy:

• Typ i moc pieca s± prawid³owo dobrane do wielko¶ci pomieszczenia sauny (nale¿y kierowaæ siê warto¶ciami kubatur pomieszczeñ podanymi w Tabeli 2).
• Parametry zasilania s± takie, jakich wymaga piec.• Usytuowanie pieca spe³nia minimalne wymagania dotycz±ce zachowania bezpiecznych odleg³o¶ci podanych na rysunku w tabeli 2 i na rys. 6.
• 3.5. Resetowanie wy³±cznika termicznego Spe³nienie powy¿szych wymagañ instalacyjnych jest absolutnie konieczne, gdy¿ odstêpstwa w tym wzglêdzie mog± stworzyæ powa¿ne zagro¿enie po¿arowe. W jednym pomieszczeniu sauny mo¿na zainstalowaæ tylko jeden piec. 3.2. Mocowanie pieca na ¶cianie Patrz rys. 7.

1. Przed instalacj± usuñ obydwie tekturowe os³ony.

2. Przymocowaæ wspornik do ¶ciany przykrêcaj±c go

wkrêtami dostarczonymi razem ze wspornikiem. UWAGA! W miejscu, gdzie zawieszony bêdzie piec, pod p³yt± ¶cienn± powinny znajdowaæ siê wzmoc- nienia, np. deska lub deski – tak, ¿eby wkrêty mo¿na by³o wkrêciæ w lite drewno, wytrzymalsze ni¿ sama p³yta ¶cienna. Je¶li pod p³ytami nie ma wzmocnieñ, deski mo¿na przymocowaæ z wierzchu.

3. Powiesiæ piec na wsporniku zahaczaj±c doln±

krawêd¼ obudowy o haczyki znajduj±ce siê w dolnej czê¶ci wspornika i dociskaj±c do wspornika górn± czê¶æ pieca. Przykrêciæ wkrêt mocuj±cy krawêd¼ pie- ca do wspornika. 3.3. Pod³±czenie elektryczne Piec nale¿y pod³±czyæ do instalacji elektrycznej zgod- nie z obowi±zuj±cymi przepisami. Pod³±czenie mo¿e wykonaæ tylko wykwalifikowany elektryk.

• Piec jest pó³stale pod³±czony do skrzynki przy³±czeniowej (rysunek 9: 3) instalowanej na ¶cianie sauny. Skrzynka przy³±czeniowa musi byæ bryzgoszczelna i zainstalowana nie wy¿ej ni¿ 500 mm nad pod³og±.
• Nale¿y u¿yæ kabla przy³±czeniowego (rysunek 9: 4) w izolacji gumowej, typu H07RN-F lub odpowiednika. UWAGA! Ze wzglêdu na zjawisko krucho¶ci termicznej do pod³±czania pieca nie wolno stosowaæ kabla w izolacji z PCW.

Tabela 2. Szczegó³y instalacji pieców Piec Model i wymiary Moc Pomieszczenie sauny Pod³±czenie elektryczne Pojemno¶æ Wysoko¶æ 400 V 2N~ Zabezpieczenia 230 V 1N~ Zabezpieczenia Szeroko¶æ 340 mm G³êboko¶æ 200 mm Wysoko¶æ 635 mm Ciê¿ar max. 11 kg Kamienie max. 20 kg kW

1. Skzynka ³¹czeniowa

2. Modu³ steruj¹cy (D23, D36)

3. Puszka przy³¹czeniowa

4. Kabel przy³¹czeniowy

Rys. 8. Porêcz ochronna wokó³ grzejnika Rys.9. Pod³¹czenie elektryczne grzejnikaPL

Rys. 10. Schemat elektryczny (D23, D36) Rys.11. Pod³¹czanie kabla przy³¹czeniowego Rys. 12. Schemat elektryczny grzejnika typu D23E (D36E) i modu³u steruj¹cego C90PL

Rys. 13. Instalacja czujnika modu³u steruj¹cego C90 200 VAC 2 ~ CX45J

Rys. 14. 3.5. Resetowanie wy³±cznika termicznego Je¶li temperatura w kabinie sauny niebezpiecznie wzrasta, bezpiecznik termiczny odcina zasilanie pie-ca. Bezpiecznik termiczny mo¿e zostaæ zresetowany, kiedy piec ostygnie. Przed naci¶niêciem tego przycisku trzeba znale¼æ przyczynê usterki.• Czy kamienie nie rozkruszy³y siê ani nie zbi³y?• Czy piec nie by³ w³±czony przez d³u¿szy czas, a sauna w tym czasie nie by³a u¿ywana?• Czy czujnik termostatu jest na miejscu i nie jest uszkodzony? • Czy piec nie zosta³ uderzony lub nie uleg³ wstrz±sowi?3.5.1. Model D-ESzczegó³owe instrukcje znajduj± siê w instrukcji instalacji sterownika.3.5.2. Model D

Bezpiecznik termiczny urządzenia może za- działać także w temperaturze poniżej -5˚C / 23˚F (przechowywanie, transport, otoczenie). Przed montażem należy umieścić urządzenie w cie- płym miejscu. Bezpiecznik termiczny można zrestar- tować, gdy temperatura urządzenia osiągnie ok. 18˚C / 64˚F. Bezpiecznik termiczny należy zrestartować przed użyciem urządzenia ( Rys.14.).PL

Rys.14. Resetowanie wy³±cznika termicznego

B: Przycisk reset jest umieszczony wewn±trz skrzynki przy³±czowej. Bezpiecznik termicz- ny mo¿e zresetowaæ tylko wykwalifikowa- ny elektryk-instalator. W tym celu nale¿y wykrêciæ wkrêt mocuj¹cy znajduj¹cy siê u do³u skrzynki od strony regulatorów – tak, aby by³o widaæ 10 – 12 mm gwintu. Ostro¿nie wyci¹gn¹æ pokrywkê ze skrzynki. Ostro¿nie wcisn¹æ oœ pokrêt³a termostatu i zdj¹æ pokrêt³o oraz chassis termostatu ze wsporników (4 krzywki mocuj¹ce). Wtedy mo¿na bêdzie cofn¹æ chassis termostatu o oko³o 40 mm, ods³aniaj¹c przycisk resetowania wy³¹cznika krañcowego.

Zresetowaæ wy³¹cznik krañcowy wciskaj¹c przy- cisk (jeœli bêdzie trzeba – si³¹ 7 kg) a¿ do klikniêcia. Po wciœniêciu przycisku resetowania za³o¿yæ z powrotem chassis termostatu i wcisn¹æ pokrêt³o na

Zanim dokrêcimy wkrêt mocuj¹cy pokrywê powinniœmy sprawdziæ, czy krawêdŸ skrzynki elektrycznej wesz³a do koñca w rowek wykonany w pokrywce.4. CZʦCI ZAMIENNE 1 Element grzejny 1800 W/230 V ZSN-160 D36, D36E 2 Element grzejny 1150 W/230 V ZSN-150 D23, D23E 3 Regulator czasowy ZSK-510 D23, D36 4 Termostat ZSK-520 D23, D36 5 Pokrywka skrzynki ³¹czeniowej ZST-50 D23, D36, D23E, D36E 6 Pokrêt³o termostatu ZST-220 D23, D36 7 Pokrêt³o regulatora czasowego ZST-230 D23, D36 8 Pokrywka ZST-155 D23E, D36E Zalecamy korzystanie wyłącznie z części zamiennychoferowanych przez producenta. P.O.Box 12 Teollisuustie 1-7 40951 Muurame FINLAND [phone] harvia@harvia.fi www.harvia.com Адрес уполномоченного лица: ООО «Харвия Рус» 196006, Россия.Санкт-Петербург г, пр-кт Лиговский, д. 266, стр. 1, помещ. 2.1-Н.50 ОГРН 1157847200818 т: [phone] | [e-mail]
