INSTRUKCJA OBSŁUGI Delta HDE294M HARVIA

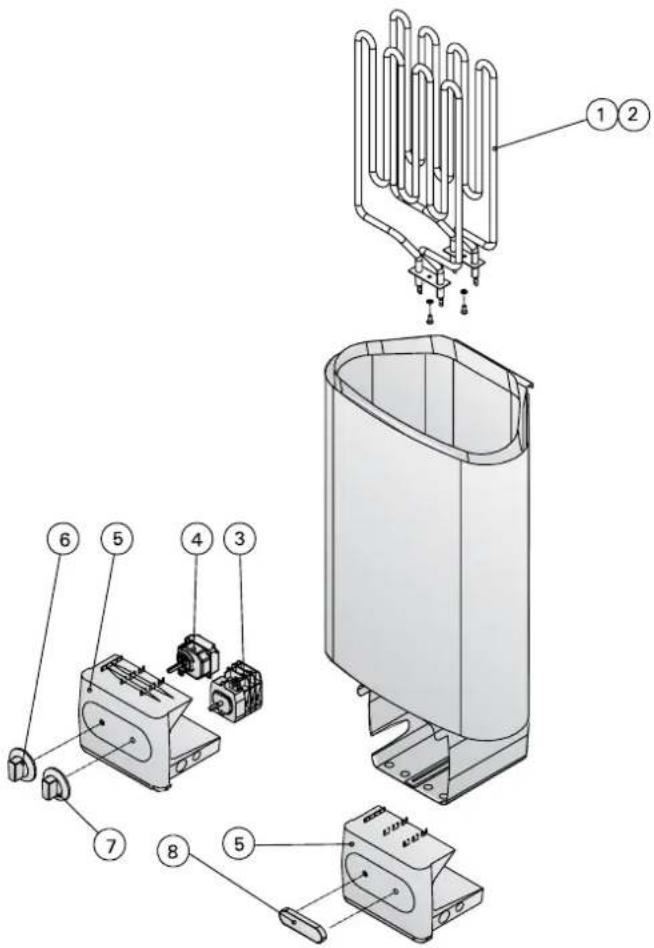

4. PEZZI DI RICAMBIO .................................................... 68Niniejsza instrukcja instalacji i eksploatacji jest przeznaczona dla w³a¶cicieli sauny lub osób odpowiedzialnych za saunê, jak równie¿ dla elektryków odpowiedzialnych za pod³±czenie elektryczne pieca. Po zakoñczeniu instalacji osoba odpowiedzialna powinna przekazaæ niniejsz± instrukcjê w³a¶cicielowi sauny lub osobie odpowiedzialnej za jej eksploatacjê. Przed rozpoczêciem eksploatacji pieca nale¿y dok³adnie zapoznaæ siê z niniejsz± instrukcj±. Piec s³u¿y do ogrzewania kabiny sauny do odpowiedniej temperatury k±pieli. Pieców nie wolno u¿ywaæ do ¿adnych innych celów. Gratulujemy Pañstwu dobrego wyboru! Gwarancja:

• Okres gwarancji na piece i urz±dzenia steruj±ce stosowane w saunach przeznaczonych do u¿ytku w domach jednorodzinnych wynosi dwa (2) lata.

• Okres gwarancji na piece i urz±dzenia steruj±ce stosowane w saunach przeznaczonych do u¿ytku w mieszkaniach znajduj±cych siê w domach wielorodzinnych wynosi jeden (1) rok.

• Gwarancja nie obejmuje usterek wynik³ych z nie przestrzegania instrukcji monta¿u, u¿ytkowania lub prac konserwacyjnych.

• Gwarancja nie obejmuje uszkodzeñ powsta³ych na skutek u¿ycia innych kamieni ni¿ zalecane przez producenta pieca.

1.1. Uk³adanie kamieni u¿ywanych w saunie...................... 69

1.3.2. Ustawianie czasu (wy³±cznik czasowy) ................ 69

3.3.1. Pod³¹czanie kabla przy³¹czeniowego do

grzejnika ........................................................................ 73

3.3.2. Rezystancja izolacji pieca elektrycznego ............ 73

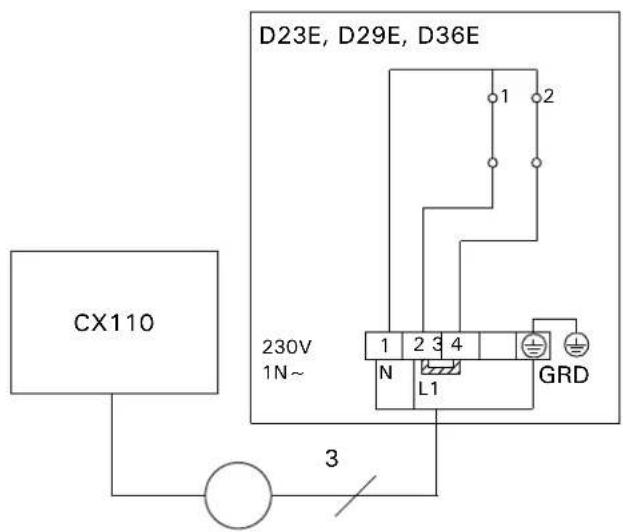

3.4. Instalowanie modu³u steruj±cego i czujników (D-E) .... 73

3. INSTRUKCJA INSTALACJI ........................................................ 73

3.5. Resetowanie wy³±cznika termicznego ......................... 76

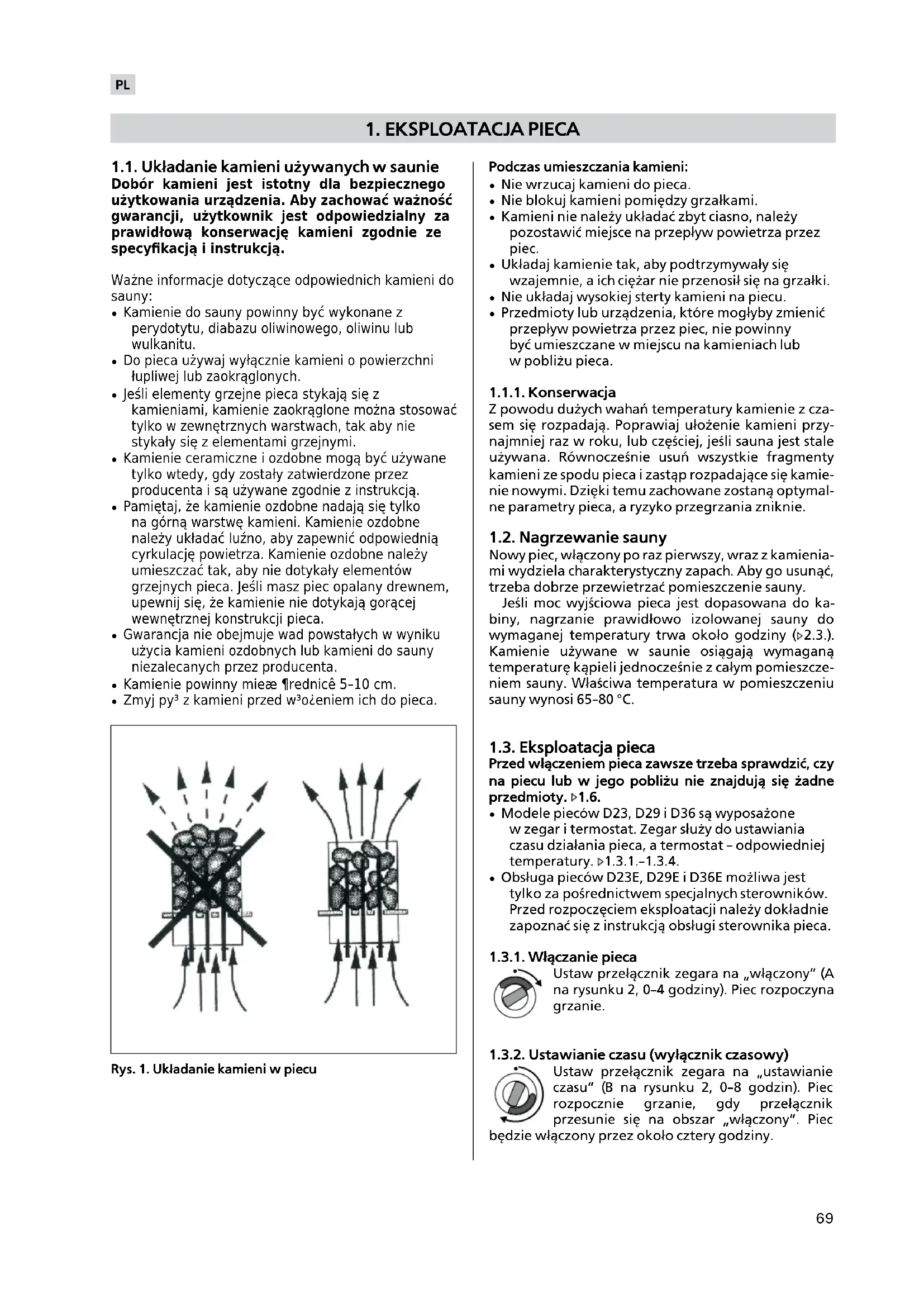

1. EKSPLOATACJA PIECA

1.1. Uk³adanie kamieni u¿ywanych w saunie Dobór kamieni jest istotny dla bezpiecznego użytkowania urządzenia. Aby zachować ważność gwarancji, użytkownik jest odpowiedzialny za prawidłową konserwację kamieni zgodnie ze specy󰂛kacją i instrukcją. Ważne informacje dotyczące odpowiednich kamieni do sauny:

• Kamienie do sauny powinny być wykonane z perydotytu, diabazu oliwinowego, oliwinu lub wulkanitu.
• Do pieca używaj wyłącznie kamieni o powierzchni łupliwej lub zaokrąglonych.
• Jeśli elementy grzejne pieca stykają się z kamieniami, kamienie zaokrąglone można stosować tylko w zewnętrznych warstwach, tak aby nie stykały się z elementami grzejnymi.
• Kamienie ceramiczne i ozdobne mogą być używane tylko wtedy, gdy zostały zatwierdzone przez producenta i są używane zgodnie z instrukcją.
• Pamiętaj, że kamienie ozdobne nadają się tylko na górną warstwę kamieni. Kamienie ozdobne należy układać luźno, aby zapewnić odpowiednią cyrkulację powietrza. Kamienie ozdobne należy umieszczać tak, aby nie dotykały elementów grzejnych pieca. Jeśli masz piec opalany drewnem, upewnij się, że kamienie nie dotykają gorącej wewnętrznej konstrukcji pieca.
• Gwarancja nie obejmuje wad powstałych w wyniku użycia kamieni ozdobnych lub kamieni do sauny niezalecanych przez producenta.

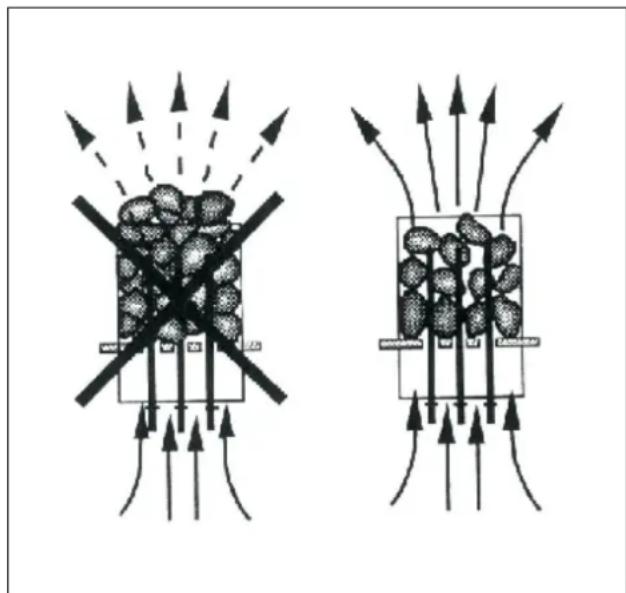

• Kamienie powinny mieæ ¶rednicê 5–10cm.• Zmyj py³ zkamieni przed w³o¿eniem ich do pieca. Rys. 1. Uk³adanie kamieni w piecu Podczas umieszczania kamieni:
• Nie wrzucaj kamieni do pieca.• Nie blokuj kamieni pomiêdzy grza³kami.• Kamieni nie nale¿y uk³adaæ zbyt ciasno, nale¿y pozostawiæ miejsce na przep³yw powietrza przez piec.
• Uk³adaj kamienie tak, aby podtrzymywa³y siê wzajemnie, a ich ciê¿ar nie przenosi³ siê na grza³ki.
• Nie uk³adaj wysokiej sterty kamieni na piecu.• Przedmioty lub urz±dzenia, które mog³yby zmieniæ przep³yw powietrza przez piec, nie powinny byæ umieszczane w miejscu na kamieniach lub w pobli¿u pieca.

Z powodu du¿ych wahañ temperatury kamienie z cza- sem siê rozpadaj±. Poprawiaj u³o¿enie kamieni przy- najmniej raz w roku, lub czê¶ciej, je¶li sauna jest stale u¿ywana. Równocze¶nie usuñ wszystkie fragmenty kamieni ze spodu pieca i zast±p rozpadaj±ce siê kamie- nie nowymi. Dziêki temu zachowane zostan± optymal- ne parametry pieca, a ryzyko przegrzania zniknie. 1.2. Nagrzewanie sauny Nowy piec, w³±czony po raz pierwszy, wraz z kamienia- mi wydziela charakterystyczny zapach. Aby go usun±æ, trzeba dobrze przewietrzaæ pomieszczenie sauny. Je¶li moc wyj¶ciowa pieca jest dopasowana do ka- biny, nagrzanie prawid³owo izolowanej sauny do wymaganej temperatury trwa oko³o godziny (

Kamienie u¿ywane w saunie osi±gaj± wymagan± temperaturê k±pieli jednocze¶nie z ca³ym pomieszcze- niem sauny. W³a¶ciwa temperatura w pomieszczeniu sauny wynosi 65–80 °C. 1.3. Eksploatacja pieca Przed w³±czeniem pieca zawsze trzeba sprawdziæ, czy na piecu lub w jego pobli¿u nie znajduj± siê ¿adne przedmioty.

• Modele pieców D23, D29 i D36 s± wyposa¿one w zegar i termostat. Zegar s³u¿y do ustawiania czasu dzia³ania pieca, a termostat – odpowiedniej temperatury.

• Obs³uga pieców D23E, D29E i D36E mo¿liwa jest tylko za po¶rednictwem specjalnych sterowników. Przed rozpoczêciem eksploatacji nale¿y dok³adnie zapoznaæ siê z instrukcj± obs³ugi sterownika pieca.

1.3.1. W³±czanie pieca

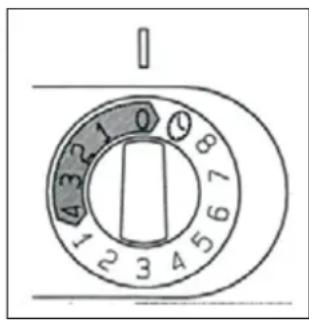

Ustaw prze³±cznik zegara na „w³±czony” (A na rysunku 2, 0–4 godziny). Piec rozpoczyna grzanie.

1.3.2. Ustawianie czasu (wy³±cznik czasowy)

Ustaw prze³±cznik zegara na „ustawianie czasu” (B na rysunku 2, 0–8 godzin). Piec rozpocznie grzanie, gdy prze³±cznik przesunie siê na obszar „w³±czony”. Piec bêdzie w³±czony przez oko³o cztery godziny.PL

Przyk³ad: Chcesz wyj¶æ na trzy godzinny spacer, a pó¼niej wzi±æ k±piel w saunie. Ustaw pokrêt³o zegara w poz. „ustawianie czasu” (na 2). Zegar rozpoczyna odliczanie, a po 2 godzinach – grzanie. Poniewa¿ ogrzanie kabiny zajmuje oko³o godziny, sauna bêdzie przygotowana po trzech godzinach, to jest wtedy, gdy wrócisz ze spaceru.

1.3.3. Wy³±czanie pieca

Piec wy³±cza siê, gdy zegar ustawi prze³±cznik ponownie na zero. Mo¿esz wy³±czyæ piec samodzielnie, ustawiaj±c pokrêt³o w pozycji zero. Wy³±cz piec po k±pieli. Czasami zaleca siê pozosta- wienie na chwilê w³±czonego pieca, by osuszyæ drew- niane czê¶ci sauny. UWAGA! Zawsze sprawdzaj, czy piec siê wy³±czy³ po tym, jak zegar ustawi³ prze³±cznik na zero.

1.3.4. Ustawianie temperatury

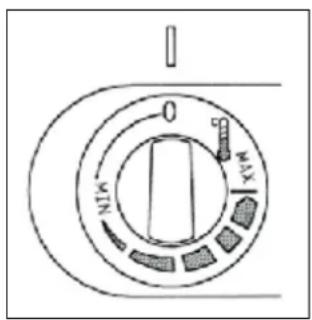

Termostat (rys. 3) s³u¿y do utrzymywania po¿±danej temperatury w kabinie sauny. Dobierz najbardziej odpowiadaj±ce Ci ustawienie eksperymentalnie. Rozpocznij od ustawienia maksymalnego. Je¶li podczas k±pieli temperatura zbyt wzro¶nie, przekrêæ lekko pokrêt³o w lewo. Uwaga! Nawet najmniejsze odchylenie od pozycji maksymalnej znacz±co zmieni temperaturê w saunie. 1.4. Polewanie wod± rozgrzanych kamieni Rozgrzane powietrze w saunie staje siê suche. Dlatego nagrzane kamienie w saunie trzeba polewaæ wod±, aby zwiêkszyæ wilgotno¶æ powietrza do po¿±danego poziomu. Ciep³o i para ró¿nie dzia³aj± na poszczególne osoby – eksperymentuj±c, znajdziesz odpowiednie dla siebie ustawienia. UWAGA! Pojemno¶æ czerpaka wynosi 0,2 litra. Ilo¶æ wody jednorazowo wylewanej na kamienie nie po- winna byæ wiêksza od 0,2 l, poniewa¿ przy polaniu ka- mieni wiêksz± ilo¶ci± wody tylko jej czê¶æ wyparuje, a reszta w postaci wrz±tku mo¿e rozprysn±æ siê na oso- by korzystaj±ce z sauny. Nie wolno polewaæ kamieni wod±, gdy w pobli¿u pieca znajduj± siê inne osoby, poniewa¿ rozgrzana para wodna mo¿e spowodowaæ oparzenia. UWAGA! Woda, któr± polewa siê kamienie, powin- na spe³niaæ wymagania okre¶lone dla czystej wody gospodarczej (tabela 1). Dla zapachu mo¿na dodawaæ do wody specjalne aromaty przeznaczone do saun. Aromaty nale¿y stosowaæ zgodnie z instrukcj± po- dan± na ich opakowaniu. 1.5. Wskazówki korzystania z sauny

• Zaczynamy od umycia siê.

• W saunie przebywamy tak d³ugo, jak d³ugo czujemy siê tam przyjemnie i komfortowo.

• W saunie rozlu¼niamy siê i zapominamy o wszystkich trudno¶ciach i k³opotach.

• Zgodnie z przyjêtymi zwyczajami w saunie nie przeszkadzamy innym g³o¶n± rozmow± itp.

• Nie polewamy kamieni nadmiern± ilo¶ci± wody, gdy¿ mo¿e to byæ nieprzyjemne dla innych osób korzysta- j±cych z sauny i jest uwa¿ane za niegrzeczne.

• Och³adzamy skórê w miarê potrzeby. Bêd±c dobrego zdrowia mo¿emy pop³ywaæ, o ile w pobli¿u sauny jest basen lub inne miejsce do k±pieli.

• Po wyj¶ciu z sauny dok³adnie sp³ukujemy ca³e cia³o.

• Przed ubraniem siê przez chwilê odpoczywamy, aby têtno powróci³o nam do normy. Napij siê napoju bezalkoholowego, by przywróciæ równowagê p³ynów w organizmie. Rys. 2. Prze³±cznik zegara Rys. 3. Prze³±cznik termostatu Tabela 1. Wymagania dotycz±ce jako¶ci wody Właściwość wody Efekt Zalecenie Nagromadzenie osadów organicznych Kolor, smak, wytrącanie osadów < 12 mg/l Nagromadzenie związków żelaza Kolor, nieprzyjemny zapach, smak, wytrącanie osadów < 0,2 mg/l Stężenie manganu (Mn) Kolor, smak, wytrącanie osadów <0,10 mg/l Twardość: najgroźniejszymi substancjami są magnez (Mg) oraz wapno, czyli związek wapnia (Ca) Wytrącanie osadów Mg: < 100 mg/l Ca: < 100 mg/l Woda zawierająca chlorki korozja Cl: <100 mg/l Woda chlorowana Zagrożenie zdrowia Zabronione w użyciu Woda morska Szybka korozja Zabronione w użyciu Stężenie arsenu i radonu Zagrożenie zdrowia Zabronione w użyciuPL

• Przebywanie w rozgrzanej saunie przez d³u¿szy czas powoduje wzrost temperatury cia³a, co mo¿e byæ niebezpieczne dla zdrowia.

• Nie polewaæ kamieni nadmiern± ilo¶ci± wody. Powstaj±ca para wodna ma temperaturê wrzenia!

• Nie pozwalaj dzieciom zbli¿aæ siê do pieca.

• Dzieci, osób niepe³nosprawnych i chorych nie wolno pozostawiaæ w saunie bez opieki.

• Zaleca siê zasiêgniêcie porady lekarskiej odno¶nie ewentualnych ograniczeñ w korzystaniu z sauny spowodowanych stanem zdrowia.

• W kwestii korzystania z sauny przez ma³e dzieci nale¿y poradziæ siê lekarza pediatry.

• W saunie nale¿y poruszaæ siê bardzo ostro¿nie, gdy¿ podest i pod³oga mog± byæ ¶liskie.

• Nie wolno wchodziæ do sauny po alkoholu, narkotykach lub za¿yciu silnie dzia³aj±cych leków.

• Nigdy nie ¶pij w gor±cej saunie.

• S³one, morskie powietrze i wilgotny klimat mo¿e powodowaæ korozjê metalowych czê¶ci pieca.

• Nie nale¿y wieszaæ ubrañ do wyschniêcia w saunie, gdy¿ mo¿e to groziæ po¿arem. Nadmierna wilgotno¶æ mo¿e tak¿e spowodowaæ uszkodzenia podzespo³ów elektrycznych.

• Nie czyścić pieca sauny wodą pod wysokim ciśnieniem.

Zapoznaj siê z instrukcj±. Nie dotyczy 1.7. Wyszukiwanie usterek UWAGA! Wszelkiego rodzaju sprawdzeñ lub napraw mo¿e dokonywaæ wykwalifikowany elektryk. Piec nie grzeje.

• Sprawd¼, czy bezpieczniki pieca s± sprawne.

• Sprawd¼, czy kabel zasilaj±cy jest pod³±czony

• Ustaw prze³±cznik zegara na „w³±czony” ( 1.3.1.).

• W³±cz wy¿sze ustawienie termostatu ( 1.3.4.).

• Sprawd¼, czy zadzia³a³ bezpiecznik termiczny. Zegar dzia³a, ale piec nie grzeje. (

Kabina ogrzewa siê powoli. Woda wylana na kamienie sauny bardzo szybko och³adza je.

• Sprawd¼, czy bezpieczniki pieca s± sprawne.

• Sprawd¼, czy wszystkie grza³ki ¶wiec±, gdy piec jest w³±czony.

• W³±cz wy¿sze ustawienie termostatu ( 1.3.4.).

• Sprawd¼, czy moc pieca jest wystarczaj±ca

• Sprawd¼ kamienie sauny ( 1.1). Zbyt ciasno u³o¿one kamienie, zmiana ich u³o¿enia lub nieodpowiedni ich typ mog± utrudniaæ przep³yw powietrza przez piec i obni¿aæ jego wydajno¶æ.

• Sprawd¼, czy wentylacja kabiny sauny jest w³a¶ciwa ( 2.2). Kabina sauny ogrzewa siê szybko, ale temperatura kamieni jest niewystarczaj±ca. Woda wylana na kamienie ¶cieka.

• Sprawd¼, czy moc pieca nie jest zbyt wysoka

• Sprawd¼, czy wentylacja kabiny sauny jest w³a¶ciwa (

Drewno lub inny materia³ blisko pieca szybko ciemnieje.

• Sprawd¼, czy wymogi co do odleg³o¶ci zosta³y zachowane (

• Sprawd¼ kamienie sauny ( 1.1.). Zbyt ciasno u³o¿one kamienie, zmiana ich u³o¿enia lub nieodpowiedni typ mog± utrudniaæ przep³yw powietrza i powodowaæ przegrzanie materia³ów w pobli¿u pieca.

• Zobacz te¿ podrozdzia³ 2.1.1. Piec wydziela zapach.

• Zob. podrozdzia³ 1.2.

• Gor±cy piec mo¿e wzmacniaæ zapachy z powietrza, przy czym nie s± one wydzielane przez saunê lub piec. Przyk³ady: farba, klej, olej, inne dodatki. Piec generuje ha³as.

• BC: Zegar jest urz±dzeniem mechanicznym i podczas normalnej pracy s³ychaæ charakterystyczne tykanie. Je¶li zegar tyka nadal po wy³±czeniu pieca, nale¿y sprawdziæ stan jego po³±czeñ elektrycznych.

• Niekiedy rozlega siê huk powodowany najczê¶ciej przez pêkanie kamieni od gor±ca.

• Podczas nagrzewania siê pieca mo¿na us³yszeæ odg³osy spowodowane rozszerzaniem siê jego elementów pod wp³ywem temperatury.PL

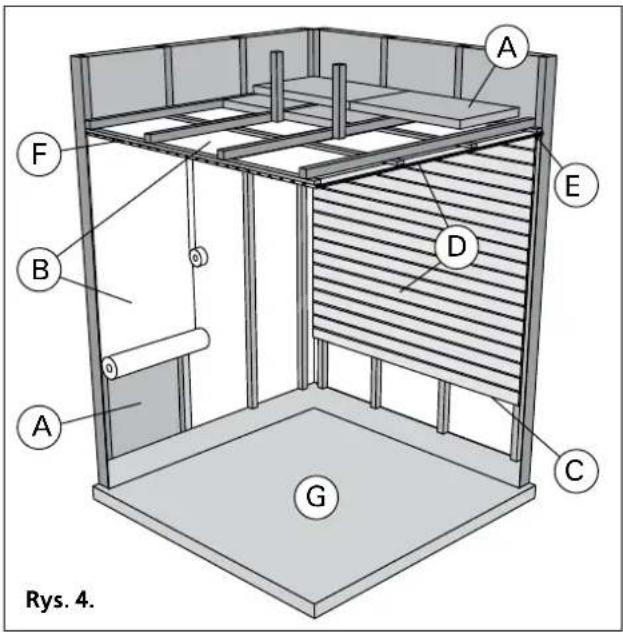

2.1. Konstrukcja kabiny sauny A. We³na izolacyjna (50–100 mm). Kabina sauny musi byæ starannie izolowana, by moc pieca by³a stale umiarkowanie niska. B. Zabezpieczenie od wilgoci, np. papier aluminio- wy. Po³yskliw± stron± do wnêtrza sauny. £±czenia zabezpieczyæ ta¶m± aluminiow±. C. Szczelina went. (ok. 10 mm) miêdzy warstw± za- bezpieczaj±c± a panelem (zalecana). D. Lekka p³yta pil¶niowa (12–16 mm). Przed monta¿em paneli sprawdziæ stan instalacji elektr. i wzmocnienia wymagane do zainstalowania pieca i ³aw. E. Szczelina wentylacyjna (ok. 3 mm) miêdzy ¶cian± a sufitem. F. Wysoko¶æ sauny to zwykle 2100–2300 mm. Jej wysoko¶æ minimalna zale¿y od pieca (zob. tabela 2). Odleg³o¶æ pomiêdzy ³aw± górn± a sufitem nie powinna przekraczaæ 1200 mm. G. Stosowaæ ceramiczne pokrycia pod³ogowe i ciem- ne spoiny. Delikatne pokrycia pod³ogowe mog± ulec zaplamieniu i/lub uszkodzeniu przez cz±stecz- ki kamieni sauny b±d¼ zanieczyszczon± wodê. UWAGA! Dowiedzieæ siê, które czê¶ci ¶ciany ognio- wej mo¿na przys³oniæ. Nie zas³aniaæ u¿ywanych prze- wodów dymnych. UWAGA! Lekkie pokrywy instalowane na ¶cianie lub suficie, mog± stanowiæ zagro¿enie ppo¿.

2.1.1. Ciemnienie ¶cian sauny

Jest zjawiskiem naturalnym, ¿e drewniane powierzch- nie sauny z czasem ciemniej±. Zjawisko to przyspie- szaj±:

• ¶wiat³o s³oneczne• ciep³o z pieca• preparaty ochronne (maj± one nisk± odporno¶æ na wysokie temperatury)
• zanieczyszczenia odrywaj±ce siê od kamieni i uno- sz±ce w powietrzu.

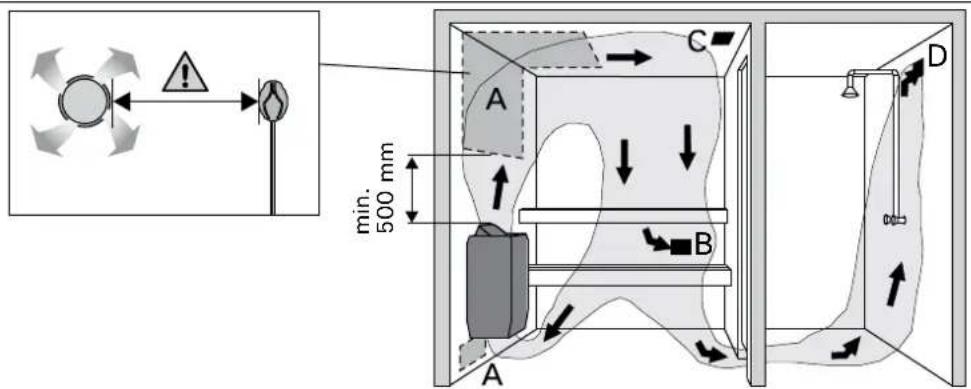

2.2. Wentylacja kabiny sauny Wymiana powietrza powinna zachodziæ 6 razy na godzinê. Rys. 5 ilustruje ró¿ne sposoby wentylowania kabiny sauny. A. Lokalizacja wlotu powietrza. Wlot powietrza, w przypadku zainstalowania mechanicznej wentylacji wylotowej, powinien znajdowaæ siê nad piecem. Wlot powietrza instalacji grawitacyjnych ma znajdowaæ siê poni¿ej pieca lub obok niego. ¦rednica nawiewu musi wynosiæ 50–100 mm. BC-E: Nie umieszczaæ wlotu powietrza tak, by strumieñ powietrza ch³odzi³ czujnik temperatury (zob. wskazówki dot. czujnika temperatury w opisie instalacji jednostki steruj±cej)! B. Wylot powietrza. Powinien znajdowaæ siê blisko pod³ogi, mo¿liwie jak najdalej od pieca. ¦rednica wylotu powinna byæ dwukrotnie wiêksza od ¶rednicy wlotu powietrza. C. Dodatk. went. susz±ca (zamkniêta podczas grzania i k±pieli). Mo¿na te¿ suszyæ saunê przez pozostawie- nie otwartych drzwi po zakoñczeniu k±pieli. D. Gdy wylot powietrza znajduje siê w ³azience, szczelina pod drzwiami sauny musi wynosiæ >100 mm. Stosowanie uk³adu mechanicznego jest obowi±zkowe. 2.3. Moc pieca Je¶li ¶ciany i sufit pokryte s± p³ytami, a za p³ytami znaj- duje siê odpowiednia izolacja, moc wyj¶ciowa pieca jest okre¶lana w zale¿no¶ci od kubatury sauny. Przy ¶cianach nieizolowanych (ceg³a, bloki szklane, szk³o, beton, p³ytki itp) moc ta musi byæ wiêksza. Do kubatu- ry sauny dodaæ 1,2 m

na ka¿dy metr kwadratowy nie- izolowanej ¶ciany. Np. kabina o kub. 10 m

z drzwiami ze szk³a wymaga pieca o mocy potrzebnej dla kabiny o kub. ok. 12 m

. Je¶li kabina ma ¶ciany z bali, nale¿y pomno¿yæ jej kubaturê przez 1,5. Wybraæ prawid³ow± moc pieca z tabeli 2. 2.4. Higiena kabiny Rêczniki u³o¿one na ³awach zabezpieczaj± je przed po- tem sp³ywaj±cym podczas k±pieli. £awy, ¶ciany i pod³ogê sauny nale¿y starannie oczyszczaæ przynajmniej raz na sze¶æ miesiêcy. Czy¶ciæ ostr± szczotk± i ¶rodkiem do saun. Kurz i brud z pieca usuwaæ wilgotn± ¶cierk±. Kamieñ usuwaæ 10 % roztworem kwasu cytrynowego, po czym sp³ukaæ. Rys. 4.PL

• Je¶li kabel przy³±czeniowy i kable instalacyjne maj± biec wy¿ej ni¿ 1000 mm nad pod³og± sauny lub wewn±trz jej ¶cian, nale¿y zastosowaæ kable zdolne pod obci±¿eniem wytrzymaæ temperaturê minimum 170 °C (np. kable typu SSJ). Urz±dzenia elektryczne instalowane wy¿ej ni¿ 1000 mm nad pod³og± sauny musz± byæ atestowane do pracy w temperaturze otoczenia +125 °C (oznaczenie T125).

3.3.1. Pod³¹czanie kabla przy³¹czeniowego do

grzejnika Kabel przy³¹czeniowy naj³atwiej pod³¹czyæ do grzejnika jeszcze przed zamocowaniem na œcianie. Grzejnik przewracamy na bok, regulatorami do góry. Odkrêcamy wkrêt mocuj¹cy znajduj¹cy siê 10 – 12 mm pod denkiem elektrycznej skrzynki przy³¹czeniowej i ostro¿nie wyci¹gamy pokrywê skrzynki. Wypychamy p³ytkê wy³amywan¹ w pokrywie i przez powsta³y otwór wsuwamy kabel, a nastêpnie przesuwamy go przez uchwyt kablowy a¿ do listwy zaciskowej. Po pod³¹czeniu ¿y³ kabla ostro¿nie wsuwamy pokrywkê z regulatorami na miejsce (patrz Rys. 11). Przed dokrêceniem wkrêta mocuj¹cego pokrywkê sprawdzamy, czy krawêdŸ skrzynki przy³¹czeniowej wesz³a do koñca w rowek wykonany w pokrywce.

3.3.2. Rezystancja izolacji pieca elektrycznego

Podczas koñcowego sprawdzenia instalacji elektrycz- nej pomiar odporno¶ci izolacji na przebicie mo¿e wykazaæ „up³ywno¶æ” izolacji pieca. Zjawisko to jest spowodowane absorpcj± wilgoci z powietrza przez materia³ izolacji pieców (podczas przechowywania i transportu). Po kilkakrotnym uruchomieniu pieca wilgoæ odparuje z materia³u izolacji rezystorów i re- zystancja izolacji wróci do normy. Nie nale¿y pod³±czaæ zasilania pieca poprzez od³±cznik reaguj±cy na pr±d zwarciowy! 3.4. Instalowanie modu³u steruj±cego i czujników (D-E) Do modu³u steruj±cego do³±czona jest osobna instruk- cja dok³adnie opisuj±ca sposób monta¿u na ¶cianie. Czujnik temperatury nale¿y zainstalowaæ na ¶cianie w pomieszczeniu sauny, nad pieciem. Czujnik powi- nien byæ usytuowany w osi symetrii pieca, w odleg³o¶ci 100 mm od sufitu sauny. Patrz rys. 13. Nie umieszczaæ wlotu powietrza tak, by strumieñ powietrza ch³odzi³ czujnik temperatury. Patrz rys. 5. 3.1. Czynno¶ci wstêpne Przed zainstalowaniem pieca nale¿y zapoznaæ siê z instrukcj± monta¿u oraz sprawdziæ, czy:

• Typ i moc pieca s± prawid³owo dobrane do wielko¶ci pomieszczenia sauny (nale¿y kierowaæ siê warto¶ciami kubatur pomieszczeñ podanymi w Tabeli 2).

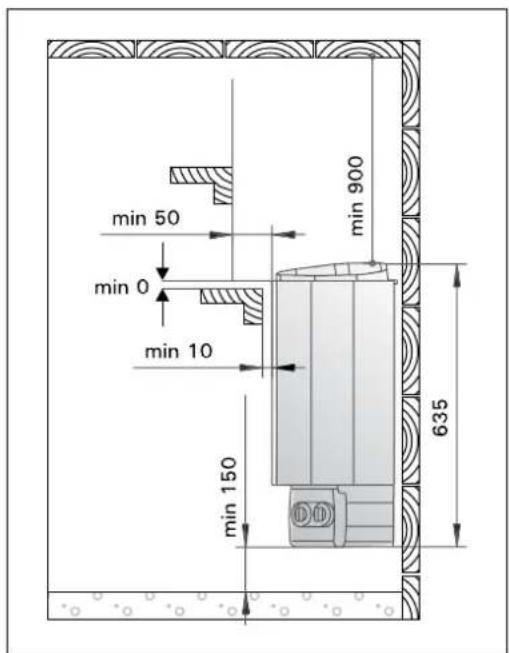

• Parametry zasilania s± takie, jakich wymaga piec.• Usytuowanie pieca spe³nia minimalne wymagania dotycz±ce zachowania bezpiecznych odleg³o¶ci podanych na rysunku w tabeli 2 i na rys. 6.
• 3.5. Resetowanie wy³±cznika termicznego Spe³nienie powy¿szych wymagañ instalacyjnych jest absolutnie konieczne, gdy¿ odstêpstwa w tym wzglêdzie mog± stworzyæ powa¿ne zagro¿enie po¿arowe. W jednym pomieszczeniu sauny mo¿na zainstalowaæ tylko jeden piec. 3.2. Mocowanie pieca na ¶cianie Patrz rys. 7.

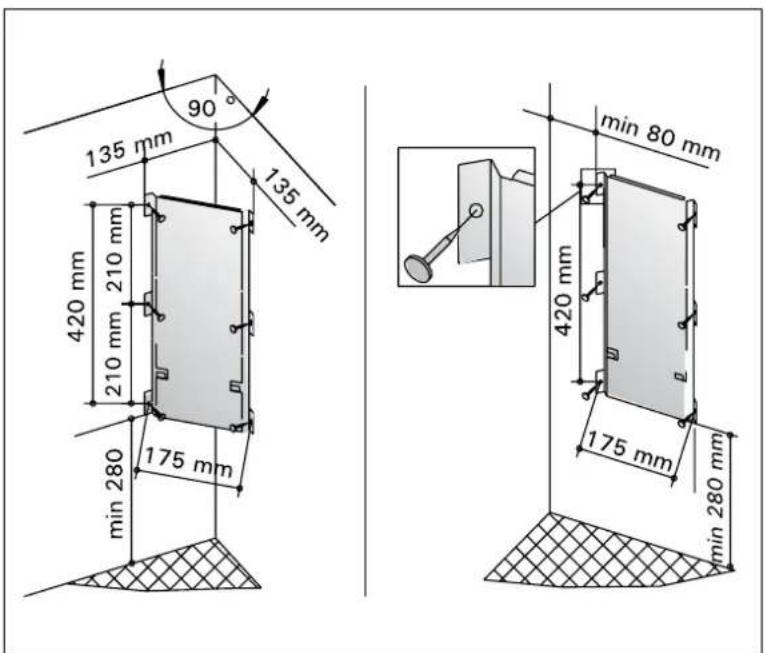

1. Przed instalacj± usuñ obydwie tekturowe os³ony.

2. Przymocowaæ wspornik do ¶ciany przykrêcaj±c go

wkrêtami dostarczonymi razem ze wspornikiem. UWAGA! W miejscu, gdzie zawieszony bêdzie piec, pod p³yt± ¶cienn± powinny znajdowaæ siê wzmoc- nienia, np. deska lub deski – tak, ¿eby wkrêty mo¿na by³o wkrêciæ w lite drewno, wytrzymalsze ni¿ sama p³yta ¶cienna. Je¶li pod p³ytami nie ma wzmocnieñ, deski mo¿na przymocowaæ z wierzchu.

3. Powiesiæ piec na wsporniku zahaczaj±c doln±

krawêd¼ obudowy o haczyki znajduj±ce siê w dolnej czê¶ci wspornika i dociskaj±c do wspornika górn± czê¶æ pieca. Przykrêciæ wkrêt mocuj±cy krawêd¼ pie- ca do wspornika. 3.3. Pod³±czenie elektryczne Piec nale¿y pod³±czyæ do instalacji elektrycznej zgod- nie z obowi±zuj±cymi przepisami. Pod³±czenie mo¿e wykonaæ tylko wykwalifikowany elektryk.

• Piec jest pó³stale pod³±czony do skrzynki przy³±czeniowej (rysunek 9: 3) instalowanej na ¶cianie sauny. Skrzynka przy³±czeniowa musi byæ bryzgoszczelna i zainstalowana nie wy¿ej ni¿ 500 mm nad pod³og±.
• Nale¿y u¿yæ kabla przy³±czeniowego (rysunek 9: 4) w izolacji gumowej, typu H07RN-F lub odpowiednika. UWAGA! Ze wzglêdu na zjawisko krucho¶ci termicznej do pod³±czania pieca nie wolno stosowaæ kabla w izolacji z PCW.

Tabela 2. Szczegó³y instalacji pieców Piec Model i wymiary Moc Pomieszczenie sauny Pod³±czenie elektryczne Pojemno¶æ Wysoko¶æ 400 V 2N~ Zabezpieczenia 230 V 1N~ Zabezpieczenia Szeroko¶æ 340 mm G³êboko¶æ 200 mm Wysoko¶æ 635 mm Ciê¿ar max. 8 kg Kamienie max. 11 kg

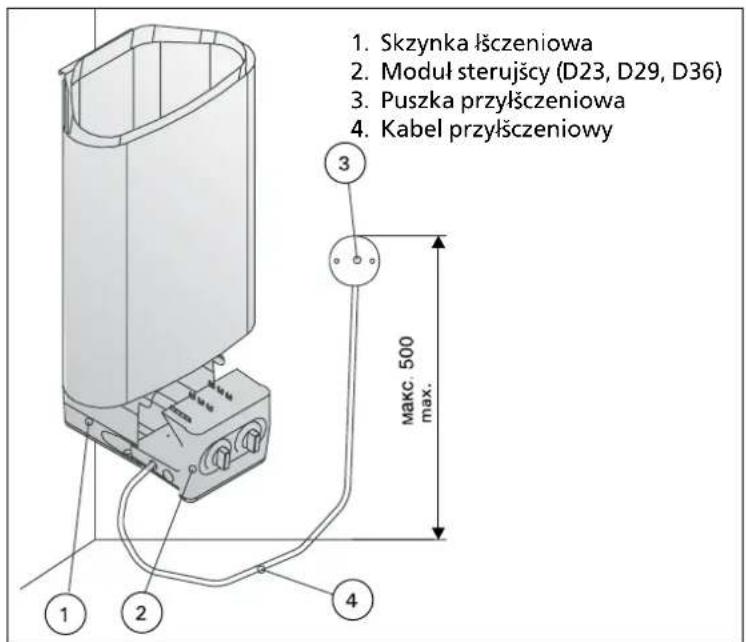

1. Skzynka ³¹czeniowa

2. Modu³ steruj¹cy (D23, D29, D36)

3. Puszka przy³¹czeniowa

4. Kabel przy³¹czeniowy

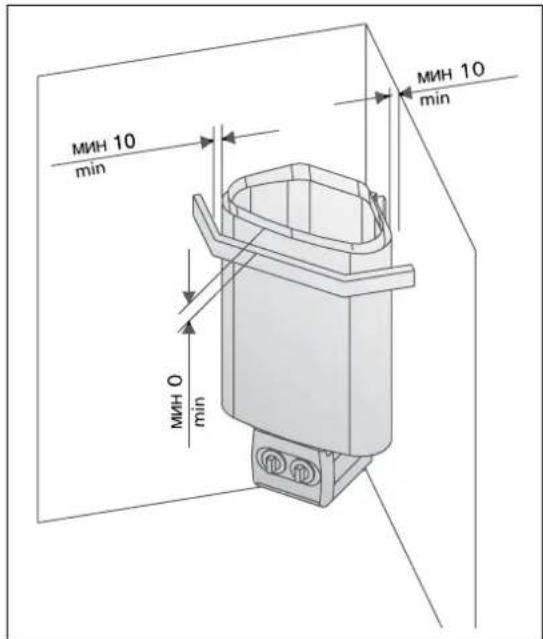

Rys. 8. Porêcz ochronna wokó³ grzejnika Rys.9. Pod³¹czenie elektryczne grzejnikaPL

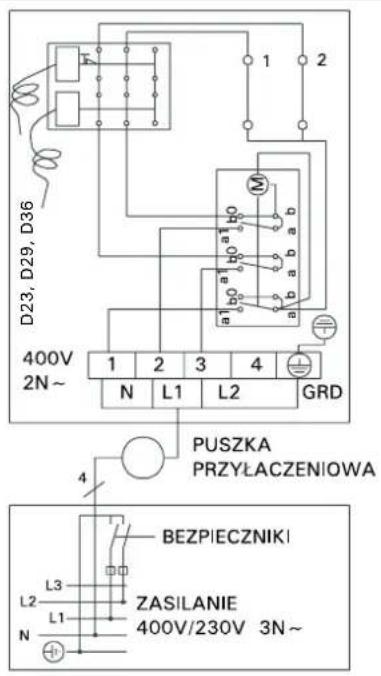

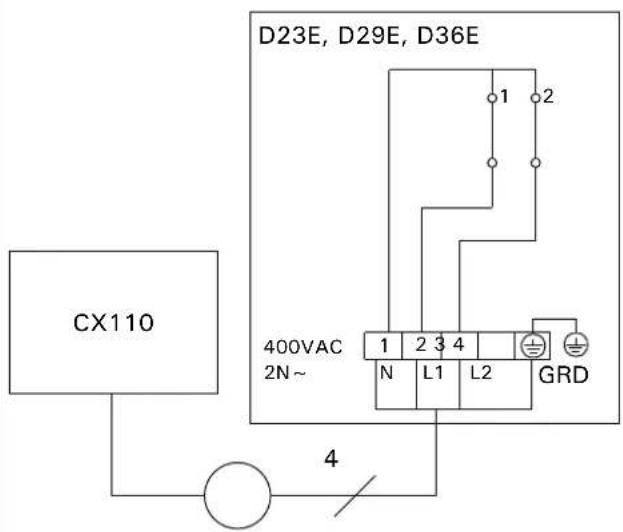

D23, D29, D36D23, D29, D36 Rys. 10. Schemat elektryczny (D23, D29, D36) Rys.11. Pod³¹czanie kabla przy³¹czeniowego Rys. 12. Schemat elektryczny grzejnika typu (D23E, D29E, D36E) i modu³u steruj¹cego CX110 L1N D23E, D29E, D36E

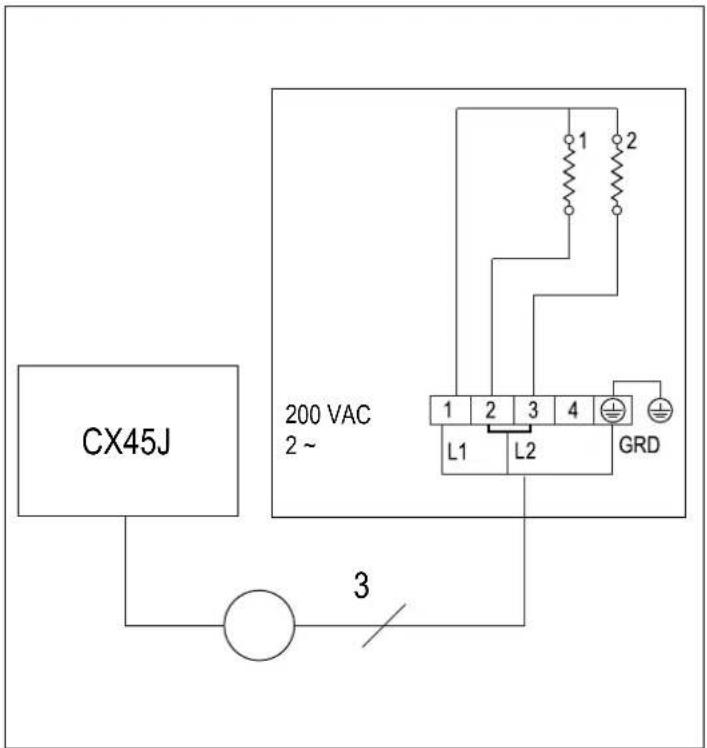

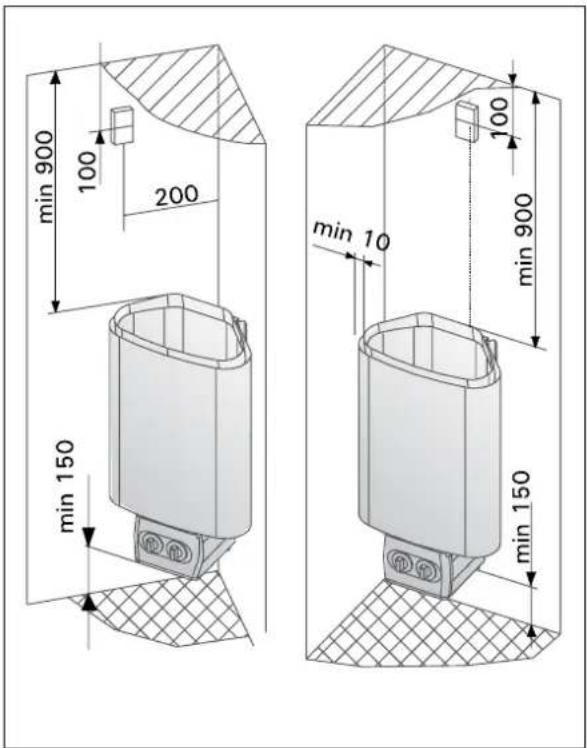

Rys. 13. Instalacja czujnika modu³u steruj¹cego C90 200 VAC 2 ~ CX45J

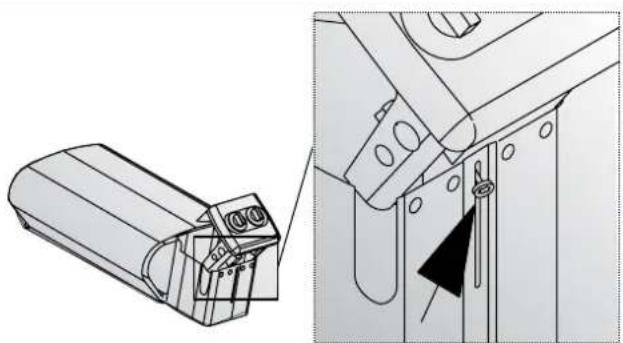

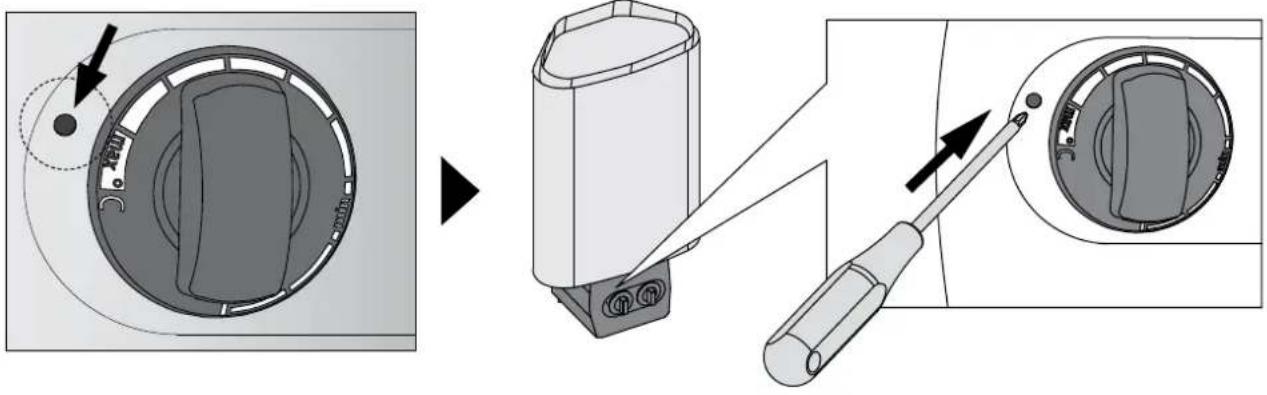

Rys. 14. 3.5. Resetowanie wy³±cznika termicznego Je¶li temperatura w kabinie sauny niebezpiecznie wzrasta, bezpiecznik termiczny odcina zasilanie pie-ca. Bezpiecznik termiczny mo¿e zostaæ zresetowany, kiedy piec ostygnie. Przed naci¶niêciem tego przycisku trzeba znale¼æ przyczynê usterki.• Czy kamienie nie rozkruszy³y siê ani nie zbi³y?• Czy piec nie by³ w³±czony przez d³u¿szy czas, a sauna w tym czasie nie by³a u¿ywana?• Czy czujnik termostatu jest na miejscu i nie jest uszkodzony? • Czy piec nie zosta³ uderzony lub nie uleg³ wstrz±sowi?3.5.1. Model D-ESzczegó³owe instrukcje znajduj± siê w instrukcji instalacji sterownika.3.5.2. Model D

Bezpiecznik termiczny urządzenia może za- działać także w temperaturze poniżej -5˚C / 23˚F (przechowywanie, transport, otoczenie). Przed montażem należy umieścić urządzenie w cie- płym miejscu. Bezpiecznik termiczny można zrestar- tować, gdy temperatura urządzenia osiągnie ok. 18˚C / 64˚F. Bezpiecznik termiczny należy zrestartować przed użyciem urządzenia ( Rys.14.).PL

Rys.14. Resetowanie wy³±cznika termicznego

B: Przycisk reset jest umieszczony wewn±trz skrzynki przy³±czowej. Bezpiecznik termicz- ny mo¿e zresetowaæ tylko wykwalifikowa- ny elektryk-instalator. W tym celu nale¿y wykrêciæ wkrêt mocuj¹cy znajduj¹cy siê u do³u skrzynki od strony regulatorów – tak, aby by³o widaæ 10 – 12 mm gwintu. Ostro¿nie wyci¹gn¹æ pokrywkê ze skrzynki. Ostro¿nie wcisn¹æ oœ pokrêt³a termostatu i zdj¹æ pokrêt³o oraz chassis termostatu ze wsporników (4 krzywki mocuj¹ce). Wtedy mo¿na bêdzie cofn¹æ chassis termostatu o oko³o 40 mm, ods³aniaj¹c przycisk resetowania wy³¹cznika krañcowego.

Zresetowaæ wy³¹cznik krañcowy wciskaj¹c przy- cisk (jeœli bêdzie trzeba – si³¹ 7 kg) a¿ do klikniêcia. Po wciœniêciu przycisku resetowania za³o¿yæ z powrotem chassis termostatu i wcisn¹æ pokrêt³o na
