INSTRUKCJA OBSŁUGI Delta HDSE29230M HARVIA

Niniejsza instrukcja instalacji i eksploatacji jest przeznaczona dla właścicieli sauny lub osób odpowiedzialnych za saunę, jak również dla elektryków odpowiedzialnych za podłączenie elektryczne pieca. Po zakończeniu instalacji osoba odpowiedzialna powinna przekazać niniejszą instrukcję właścicielowi sauny lub osobie odpowiedzialnej za jej eksploatację. Przed rozpoczęciem eksploatacji pieca należy dokładnie zapoznać się z niniejszą instrukcją.

Piec służy do ogrzewania kabiny sauny do odpowiedniej temperatury kąpieli. Pieców nie wolno używać do żadnych innych celów.

Gratulujemy Państwu dobrego wyboru!

Gwarancja:

• Okres gwarancji na piece i urządzenia sterujące stosowane w saunach przeznaczonych do użytku w domach jednorodzinnych wynosi dwa (2) lata.
• Okres gwarancji na piece i urządzenia sterujące stosowane w saunach przeznaczonych do użytku w mieszkaniach znajdujących się w domach wielorodzinnych wynosi jeden (1) rok.
• Okres gwarancji na piece i urządzenia sterujące stosowane w saunach przeznaczonych do użytku publicznego (komercyjnych) wynosi (3) miesiące.
• Gwarancja nie obejmuje usterek wynikłych z nie przestrzegania instrukcji montażu, użytkowania lub prac konserwacyjnych.
• Gwarancja nie obejmuje uszkodzeń powstałych na skutek użycia innych kamieni niż zalecane przez producenta pieca.

SPIS TREŚCI

1. EKSPLOATACJA PIECA....83

1.1. Układanie kamieni używanych w saunie.... 83

1.1.1. Konserwacja....83

1.2. Nagrzewanie sauny, sauna normalna 83

1.2.1. Polewanie wodą rozgrzanych kamieni 83

1.3. Ogrzewanie sauny z użyciem parownika (steamera)... 84

1.3.1. Napelnianie zbiornika na wodę, zimny parownik (steamer) 84

1.3.2. Napełnianie zbiornika na wodę, gorący parownik (steamer) 84

1.3.3. Opróżnianie zbiornika na wodę 84

1.3.4 Piece Combi z systemem automatycznego napełniania wodą....84

1.4. Użycie „zapachów” 84

1.5. Osuszanie pomieszczenia sauny....85

1.6. Czyszczenie parownika....85

1.7. Wskazówki korzystania z sauny 85

1.8. Ostrzeżenia....85

1.8.1. Opis symboli 85

1.9. Wyszukiwanie usterek 85

2. KABINA SAUNY 86

2.1. Konstrukcja kabiny sauny 86

2.1.1. Ciemnienie ścian sauny....86

2.2. Wentylacja kabiny sauny 87

2.3. Moc pieca....87

2.4. Higiena kabiny 87

3. INSTALACJA PIECA 88

3.1. Czynności wstępne 88

3.2. Mocowanie pieca 88

3.3. Poręcz ochronna....90

3.4.1. Odpowiednie jednostki sterujące: 90

3.5. Automatyczne napełnianie (KV50SEA-KV90SEA,

T7CA-T9CA, K11GS-K15GS)....90

3.6. Podłączenie elektryczne 90

3.6.1. Rezystancja izolacji pieca elektrycznego ..... 90

4. CZĘŚCI ZAMIENNE 94

1.1. Kiuaskivien latominen

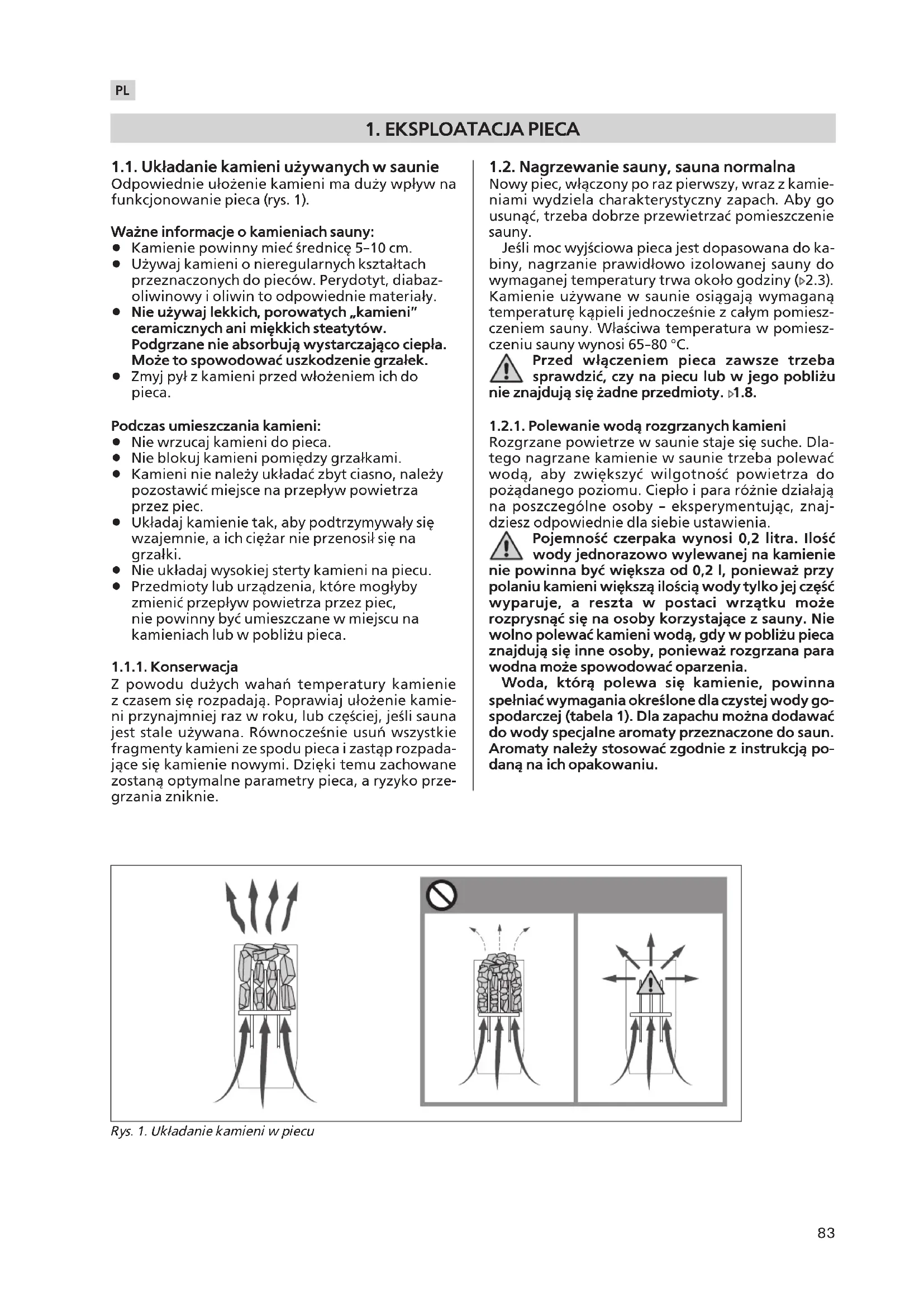

1.1. Układanie kamieni używanych w saunie

Odpowiednie ułożenie kamieni ma duży wpływ na funkcjonowanie pieca (rys. 1).

Ważne informacje o kamieniach sauny:

• Kamienie powinny mieć średnicę 5-10 cm.
• Używaj kamieni o nieregularnych kształtach przeznaczonych do pieców. Perydotyt, diabazoliwinowy i oliwin to odpowiednie materiały.

- Nie używaj lekkich, porowatych „kamieni” ceramicznych ani miękkich steatytów. Podgrzane nie absorbują wystarczająco ciepła. Może to spowodować uszkodzenie grzałek.

- Zmyj pył z kamieni przed włożeniem ich do pieca.

Podczas umieszczania kamieni:

• Nie wrzucaj kamieni do pieca.
• Nie blokuj kamieni pomiędzy grzałkami.
• Kamieni nie należy układać zbyt ciasno, należy pozostawić miejsce na przepływ powietrza przez piec.
• Układaj kamienie tak, aby podtrzymywały się wzajemnie, a ich ciężar nie przenosił się na grzałki.
• Nie układaj wysokiej sterty kamieni na piecu.
• Przedmioty lub urządzenia, które mogłyby zmienić przepływ powietrza przez piec, nie powinny być umieszczane w miejscu na kamieniach lub w pobliżu pieca.

1.1.1. Konserwacja

Z powodu dużych wahań temperatury kamienie z czasem się rozpadają. Poprawiaj ułożenie kamieni przynajmniej raz w roku, lub częściej, jeśli sauna jest stale używana. Równocześnie usuń wszystkie fragmenty kamieni ze spodu pieca i zastąp rozpadające się kamienie nowymi. Dzięki temu zachowane zostaną optymalne parametry pieca, a ryzyko przegrzania zniknie.

1.2. Nagrzewanie sauny, sauna normalna

Nowy piec, włączony po raz pierwszy, wraz z kamieniami wydziela charakterystyczny zapach. Aby go usunąć, trzeba dobrze przewietrzać pomieszczenie sauny.

Jeśli moc wyjściowa pieca jest dopasowana do kabiny, nagrzanie prawidłowo izolowanej sauny do wymaganej temperatury trwa około godziny (▶2.3). Kamienie używane w saunie osiągają wymaganą temperaturę kąpieli jednocześnie z całym pomieszczeniem sauny. Właściwa temperatura w pomieszczeniu sauny wynosi 65-80 °C.

Przed włączeniem pieca zawsze trzeba sprawdzić, czy na piecu lub w jego pobliżu nie znajdują się żadne przedmioty. ▶1.8.

1.2.1. Polewanie wodą rozgrzanych kamieni

Rozgrzane powietrze w saunie staje się suche. Dlatego nagrzane kamienie w saunie trzeba polewać wodą, aby zwiększyć wilgotność powietrza do pożadanego poziomu. Ciepło i para różnie działają na poszczególne osoby - eksperymentując, znajdziesz odpowiednie dla siebie ustawienia.

Pojemność czerpaka wynosi 0,2 litra. Ilość wody jednorazowo wylewanej na kamienie nie powinna być większa od 0,2 l, ponieważ przy polaniu kamieni większą ilością wody tylko jej część wyparuje, a reszta w postaci wrzątku może rozprysnąć się na osoby korzystające z sauny. Nie wolno polewać kamieni wodą, gdy w pobliżu pieca znajdują się inne osoby, ponieważ rozgrzana para wodna może spowodować oparzenia.

Woda, którą polewa się kamienie, powinna spełniać wymagania określone dla czystej wody gospodarczej (tabela 1). Dla zapachu można dodawać do wody specjalne aromaty przeznaczone do saun. Aromaty należy stosować zgodnie z instrukcją podaną na ich opakowaniu.

Rys. 1. Układanie kamieni w piecu

Właściwości wody Efekt Zalecenie
Nagromadzenie osadów organicznych	Kolor, smak, wytrącanie osadów	<12 mg/l
Nagromadzenie związków żelaza	Kolor, zapach, smak, osad	<0,2 mg/l
Twardość: najgroźniejszymi substancjami są mangan (Mn) oraz wapno, czyli związek wapnia (Ca)	Wytrącanie osadów	Mn: <0,05 mg/l Ca: <100 mg/l
Woda chlorowana Zagrożenie zdrowia		Zakazana
Woda morska Szybka	korozja Zakazana

Tabela 1. Wymagania dotyczące jakości wody

1.3. Ogrzewanie sauny z użyciem parownika (steamera)

Za pomocą pieca Combi sauna może być ogrzewana zarówno w sposób tradycyjny jak i przy użyciu pa- rownika.

• Zawsze należy napełnić zbiornik na wodę przed włączeniem pieca!
• Parownik ma 5-cio litrowy (D-SE: 2-u litrowy) zbiornik na wodę, dlatego może on działać nieprzerwanie przez około 2 godziny. Zbiornik powinien być napełniany, wtedy gdy piec jest zimny.
• W celu zapewnienia idealnej wilgotności, temperatura w saunie powinna być stosunkowo niska, preferowana około 40 °C, a parownik powinien być załączony na około 1 godzinę w celu nagrzania sauny.

1.3.1. Napelnianie zbiornika na wodę, zimny parownik (steamer)

Zbiornik napełniamy czystą wodą z kranu. Maksymalna pojemność zbiornika wynosi około 5 litrów (D-SE: 2 litrów). Rysunek 2.

1.3.2. Napelnianie zbiornika na wodę, gorący parownik (steamer)

Kiedy parownik jest gorący, należy unikać napełniania lub uzupełniania wody w zbiorniku, ponieważ gorąca para i gorący parownik mogą spowodować oparzenia. Jeżeli mimo wszystko, muszą Państwo napełnić zbiornik, wtedy gdy jest on gorący, postępujcie jak niżej, zachowując szczególną uwagę:

1. Wyłącznie steamer.
2. Nalejcie ostrożnie zimną wodę przez kratkę (osłone) zbiornika. Woda spływająca do zbiornika ochładza gorącą wodę znajdująca się wewnątrz.
3. Opróżnić zbiornik z zimnej wody do puszki lub wiaderka i wyłać wodę do kanalizacji.
4. Napełnić zbiornik na wodę zgodnie z instrukcją z p-ktu 1.3.1.

1.3.3. Opróżnianie zbiornika na wodę

W celu zapewnienia bezawaryjnego działania steamera, zbiornik na wodę musi być opróżniany po użyciu. Procedura taka usuwa zanieczyszczenia zbierające się w zbiorniku w rezultacie parowania.

Ponieważ bezpośrednio po użyciu woda w zbiorniku jest bardzo gorąca, opróżnianie zbiornika powinno mieć miejsce po ochłodzeniu wody, kilka godzin po wyłączeniu zbiornika (rys. 2).

Proszę także uwzględnić zalecenia 1, 2, 3 z ustępu 1.3.2.

1.3.4 Piece Combi z systemem automatycznego napełniania wodą

Piece Combi, które posiadają system automatycznego napełniania wodą napełniają zbiornik automatycznie, jeżeli włącznik parownika (2) jest w pozycji ON (włączony). Należy zamknąć zawór do opróżniania zbiornika, a otworzyć zawór napełniający zbiornik (patrz rys. 2 oraz 7a).

Zamykaj zawór napełniający zbiornik zawsze gdy kończysz kąpiel (patrz także 1.3.3.).

1.4. Użycie „zapachów”

W parowniku mogą być używane „zapachy” płynne i „zapachy” w torebkach. „Zapachy” płynne są wlewane do kamiennej czaszy w parowniku. „Zapachy” w torebkach należy umieszczać na wierzchu kraty, przez którą wydostaje się para (patrz rys. 1).

Podczas używania „zapachów”, proszę zwracać uwagę na gorącą parę, jako że może ona poparzyć. Należy unikać dolewania wody i umieszczania „zapachów” w gorącym steamerze.

Czasza kamienna powinna być czyszczona bieżącą wodą tak często jak jest to konieczne.

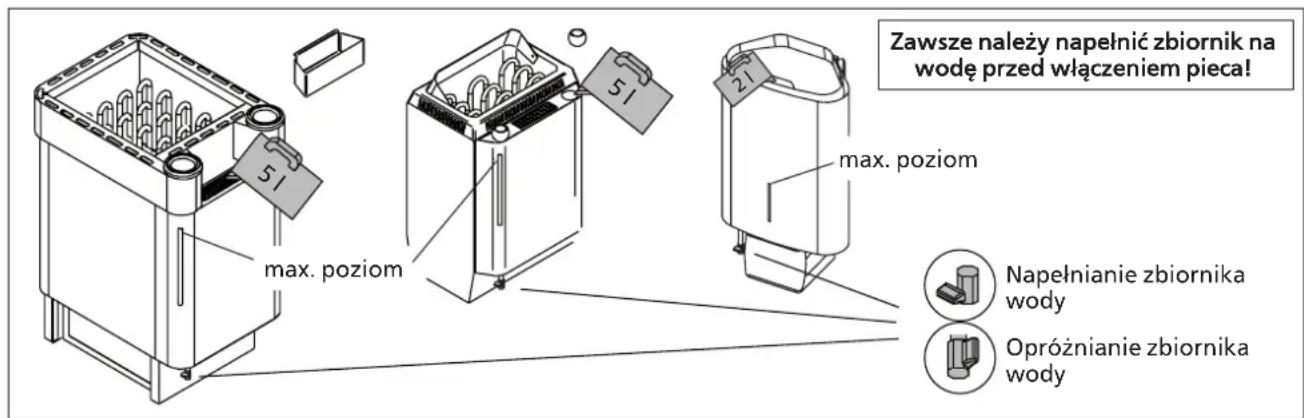

Rys. 2. Napelnianie i opróżnianie zbiornika na wodę (D-SE, KV-SE, T-C)

PL

1.5. Osuszanie pomieszczenia sauny

Po użyciu parownika pomieszczenie sauny powinno być dokładnie wysuszone. W celu przyspieszenia procesu osuszania, piec razem z wentylacją powinien być włączony na maksimum.

Jeżeli używasz włączonego pieca do osuszania sau-ny pamiętaj o jego wyłączeniu po ustalonym okresie.

1.6. Czyszczenie parownika

Zanieczyszczenia pochodzące z wody tzn. związki wapnia będą osadzały się na zbiorniku na wodę. W celu odwapnienia zalecamy środki odwapniające używane w gospodarstwie domowym np. w kawiarkach lub czajnikach elektrycznych. środki te powinny być używane zgodnie z instrukcją producenta. Z zewnątrz parownik należy czyścić bawełnianą szmatką. Podczas czyszczenia parownika na zewnątrz upewnij się czy urządzenie jest wyłączone.

1.7. Wskazówki korzystania z sauny

• Zaczynamy od umycia się.
- W saunie przebywamy tak długo, jak długo czujemy się tam przyjemnie i komfortowo.
- W saunie rozluźniamy się i zapominamy o wszystkich trudnościach i kłopotach.
- Zgodnie z przyjętymi zwyczajami w saunie nie przeszkadzamy innym głośną rozmową itp.
- Nie polewamy kamieni nadmierna ilością wody, gdyż może to być nieprzyjemne dla innych osób korzystających z sauny i jest uważane za niegrzeczne.
- Ochładzamy skórę w miarę potrzeby. Będąc dobrego zdrowia możemy popływać, o ile w pobliżu sauny jest basen lub inne miejsce do kąpieli.
- Po wyjściu z sauny dokładnie spłukujemy całe ciało.
- Przed ubraniem się przez chwilę odpoczywamy, aby tętno powróciło nam do normy. Napij się napoju bezalkoholowego, by przywrócić równowagę płynów w organizmie.

1.8. Ostrzeżenia

• Przebywanie w rozgrzanej saunie przez dłuższy czas powoduje wzrost temperatury ciała, co może być niebezpieczne dla zdrowia.
• Nie polewać kamieni nadmierną ilością wody. Powstająca para wodna ma temperaturę wrzenia!
• Nie pozwalaj dzieciom zbliżać się do pieca.
• Dzieci, osób niepełnosprawnych i chorych nie

wolno pozostawiać w saunie bez opieki.

• Zaleca się zasięgnięcie porady lekarskiej odnośnie ewentualnych ograniczeń w korzystaniu z sauny spowodowanych stanem zdrowia.
• W kwestii korzystania z sauny przez małe dzieci należy poradzić się lekarza pediatry.
• W saunie należy poruszać się bardzo ostrożnie, gdyż podest i podłoga mogą być śliskie.
• Nie wolno wchodzić do sauny po alkoholu, narkotykach lub zażyciu silnie działających leków.
• Nigdy nie śpij w gorącej saunie.
• Słone, morskie powietrze i wilgotny klimat może powodować korozję metalowych części pieca.
• Nie należy wieszać ubrań do wyschnięcia w saunie, gdyż może to grozić pożarem. Nadmierna wilgotność może także spowodować uszkodzenia podzespołów elektrycznych.

1.8.1. Opis symboli

Zapoznaj się z instrukcją.

Nie dotyczy.

1.9. Wyszukiwanie usterek

Jeżeli nie pracuje steamer sprawdź:

• czy poziom wody w zbiorniku jest odpowiedni (patrz sekcja 1.3.)
• czy nie zadziałało zabezpieczenie przed przegrzaniem?
• (należy zresetować (wcisnąć) przycisk na dole parownika – patrz rysunek 2)
• czy wilgotność w saunie nie jest zbyt wysoka?
• czy termostat parownika jest ustawiony na maksimum?

Jeżeli piec nie grzeje, sprawdź:

• brak zasilania
• termostat pokazuje wyższy poziom temperatury niż jest w saunie.
• bezpieczniki pieca są w dobrym stanie (uwaga: kiedy bezpiecznik się przepali wskaźnik (słupek) temperatury nie podnosi się).

2. KABINA SAUNY

2.1. Konstrukcja kabiny sauny

A. Wełna izolacyjna (50–100 mm). Kabina sauny musi być starannie izolowana, by moc pieca była stale umiarkowanie niska.

B. Zabezpieczenie od wilgoci, np. papier aluminiowy. Połyskliwą stronę do wnętrza sauny. Łączenia zabezpieczyć taśmą aluminiową.

C. Szczelina went. (ok. 10 mm) między warstwa zabezpieczającą a panelem (zalecana).

D. Lekka płyta pilśniowa (12-16 mm). Przed montażem paneli sprawdzić stan instalacji elektr. i wzmocnienia wymagane do zainstalowania pieca i ław.

E. Szczelina wentylacyjna (ok. 3 mm) między ścianą a sufitem.

F. Wysokość sauny to zwykle 2100-2300 mm.
Jej wysokość minimalna zależy od pieca (zob. tabela 2). Odległość pomiędzy ławą górną a sufitem nie powinna przekraczać 1200 mm.

G. Stosować ceramiczne pokrycia podłogowe i ciemne spoiny. Delikatne pokrycia podłogowe mogą ulec zaplamieniu i/lub uszkodzeniu przez spadające cząsteczki kamieni sauny bądź zanieczyszczoną wodę. Upewnić się, czy woda kapiąca na podłogę sauny spływa do kratki ściekowej w podłodze.

UWAGAI Dowiedzieć się, które części ściany ognio- wej można przysłonić. Nie zasłaniać używanych przewodów dymnych.

UWAGA! Lekkie pokrywy instalowane na ścianie lub suficie, mogą stanowić zagrożenie ppoż.

2.1.1. Ciemnienie ścian sauny

Jest zjawiskiem naturalnym, że drewniane powierzchnie sauny z czasem ciemnieją. Zjawisko to przyspieszają:

• światło słoneczne
• ciepło z pieca
• preparaty ochronne (mają one niską odporność na wysokie temperatury)
• zanieczyszczenia odrywające się od kamieni i unoszące w powietrzu.

Rys. 4.

2.2. Wentylacja kabiny sauny

Wymiana powietrza powinna zachodzić 6 razy na godzinę. Rys. 5 ilustruje różne sposoby wentylowania kabiny sauny.

A. Lokalizacja wlotu powietrza. Wlot powietrza, w przypadku zainstalowania mechanicznej wentylacji wylotowej, powinien znajdować się nad piecem. Wlot powietrza instalacji grawitacyjnych ma znajdować się poniżej pieca lub obok niego. Średnica nawiewu musi wynosić 50-100 mm. Nie umieszczac wlotu powietrza tak, by strumień powietrza chłodził czujnik temperatury (zob. wskazówki dot. czujnika temperatury w opisie instalacji jednostki sterującej)

B. Wylot powietrza. Powinien znajdować się blisko podłogi, możliwe jak najdalej od pieca. Średnica wylotu powinna być dwukrotnie większa od średnicy wlotu powietrza.

C. Dodatk. went. susząca (zamknięta podczas grzania i kąpieli). Można też suszyć saunę przez pozostawienie otwartych drzwi po zakończeniu kąpieli.

D. Gdy wylot powietrza znajduje się w łazienice, szczelina pod drzwiami sauny musi wynosić >100 mm. Stosowanie układu mechanicznego jest obowiązkowe.

2.3. Moc pieca

Jeśli ściany i sufit pokryte są płytami, a za płytami znajduje się odpowiednia izolacja, moc wyjściowa pieca jest określana w zależności od kubatury sauny. Przy ścianach nieizolowanych (cegła, bloki szklane, szkło, beton, płytki itp) moc ta musi być większa. Do kubatury sauny dodać 1,2 m³ na każdy metr kwadratowy nieizolowanej ściany. Np. kabina o kub. 10 m³ z drzwiami ze szkła wymaga pieca o mocy potrzebnej dla kabiny o kub. ok. 12 m³. Jeśli kabina ma ściany z bali, należy pomnożyć jej kubaturę przez 1,5. Wybrać prawidłową moc pieca z tabeli 2.

2.4. Higiena kabiny

Ręczniki ułożone na ławach zabezpieczają je przed potem spływającym podczas kąpieli.

Ławy, ściany i podłogę sauny należy starannie oczyszczacą przynajmniej raz na sześć miesięcy. Czyścić ostrą szczotką i środkiem do saun.

Kurz i brud z pieca usuwać wilgotną ścierką. Kamień usuwać 10 % roztworem kwasu cytrynowego, po czym spłukać.

3. INSTALACJA PIECA

3.1. Czynności wstępne

Przed zainstalowaniem pieca należy zapoznać się z instrukcją montażu oraz sprawdzić, czy:

• Typ i moc pieca są prawidłowo dobrane do wielkości pomieszczenia sauny (należy kierować się wartościami kubatur pomieszczeń podanymi w Tabeli 2),
• Mamy do dyspozycji wystarczająco dużo kamieni dobrej jakości,
• Parametry zasilania są takie, jakich wymaga piec,
• Usytuowanie pieca spełnia minimalne wymagania dotyczące zachowania bezpiecznych odległości podanych na rysunku w tabeli 2 i na rys. 5 i 6.

Spełnienie powyższych wymagań instalacyjnych jest absolutnie konieczne, gdyż odstępstwa w tym względzie mogą stworzyć poważne zagrożenie pożarowe.

• W jednym pomieszczeniu sauny można zainstalować tylko jeden piec.
• Piec powinien być tak zainstalowany, aby napisy ostrzegawcze znajdujące się na pokrywie skrzynki przyłącza mogły być zawsze bez trudu przeczytane (po instalacji).
• Piece nie mogą być montowane we wnękach.

3.2. Mocowanie pieca

D29SE

Uwagał Kabel zasilający należy podłączyć przed zawieszeniem pieca na ścianie. Patrz rys. 9 i 11.

Na czas transportu do pieca przykręcony jest wspornik do zawieszania na ścianie. Dlatego przed przystąpieniem do instalowania pieca należy odkręcić wkręt mocujący i odłączyć wspornik od pieca.

1. Przymocować wspornik do ściany przykręcając go wkrętami dostarczonymi razem ze wspornikiem. Zachować minimalne bezpieczne odległości podane w tabeli 2 i na rys. 5. Sposób mocowania wspornika pokazano na rysunku 6.

UWAGAI W miejscu, gdzie zawieszony będzie piec, pod płytą ścienną powinny znajdować się wzmocnienia, np. deska lub deski – tak, żeby wkręty można było wkręcić w lite drewno, wytrzymalsze niż sama płyta ścienna. Jeśli pod płytami nie ma wzmocnień, deski można przymocować z wierzchu.

1. Powiesić piec na wsporniku zahaczając dolną krawędź obudowy o haczyki znajdujące się w dolnej części wspornika i dociskając do wspornika górną część pieca.
2. Przykręcić wkręt mocujący krawędź pieca do wspornika.

PiecModel i wymiary		Moc Parownik		Pomieszczenie sauny Minimalne odległosci od pieca Przewód zasi-									lajacy	Zabez-pieczenia
		grupaI	grupaII	Moc	Maks.wydajnosćparownika	Pojemnosć		Wysokość A	B		Odsufitu	Odpodłogi	400 V 3N~
Szerokość490 mmGłębokość505 mmWysokość700 mmCieżar30 kgKamieniemax. 60 kg		kW		kW kg/h		min m3	max m3	minmm	*)mmKatso kuva 5.Se bild 5.	mm mm	mm mm2		AKatso kuva 8.Se bild 8.
	K10.5GS	10,5		2,0	4,5	9	16	1900	70	50	1200	-	7 x 2.5	3 x 16
	K13,5GS	6	7,5	2,0	4,5	11	20	2100	100	50	1400	-	(5x2.5 + 7x2.5)	3 x 16
	K15GS	7,5	7,5	2,0	4,5	14	24	2100	100	50	1400	-	(5x2.5 + 7x2.5)	3 x 16
Szerokość465 mmGłębokość345 mmWysokość660 mmCieżar21 kgKamieniemax. 35 kg										**
	T7CT7CA	7,0		2,0	2,5	6	9	1900	80	60	1250	-	5 x 2,5 + 2 x2,5	3 x 16
	T9CT9CA	9,0		2,0	2,5	8	14	1900	120	80	1250	-	5 x 2,5 + 2 x2,5	3 x 16
Szerokość400 mmGłębokość360 mmWysokość640 mmCieżar16 kgKamieniemax. 25 kg	KV50SEKV50SEA	5,0		2,0	2,5	3	6	1900	35	20	1100	150	5 x 1,5 + 2 x1,5	3 x 10
	KV60SEKV60SEA	6,0		2,0	2,5	5	8	1900	50	60	1100	150	5 x 1,5 + 2 x1,5	3 x 10
	KV80SEKV80SEA	8,0		2,0	2,5	7	12	1900	100	90	1100	150	5 x 2,5 + 2 x2,5	3 x 16
	KV90SEKV90SEA	9,0		2,0	2,5	8	14	1900	120	100	1100	150	5 x 2,5 + 2 x2,5	3 x 16
Szerokość340 mmGłębokość200 mmWysokość635 mmCieżar8 kgKamieniemax. 11 kg													230 V 1N~
	D29SE	2,9		1,0	1,0	1,5	4	1900	10	-	900	150	3 x 2,5	1 x 16(1 x 13)

Tabela 2. Szczegóły instalacji pieców

*) od bocznej sciany obudowy do sciany pomieszczenia
**) od przodu do górnego podestu

T7C-T9C, K10,5GS-K15GS Montaż czujnika do sterownika na ścianie

T7C-T9C, K10,5GS-K15GS Montaż czujnika do sterownika na suficie

	A min.	A max.	B min.	C min.	D min.
K10.5GS 70	170	50 70 1200
K13,5GS	100	200 50	100	1400
K15GS	100	200 50	100	1400
T7C	80	120 35 60	1250
T9C	120	150 50 80	1250
KV50SE	35	-	20	-	1100
KV60SE	50	-	60	-	1100
KV80SE	100	-	90	-	1100
KV90SE	120	-	100	-	1100
D29SE	10	-	-	-	900

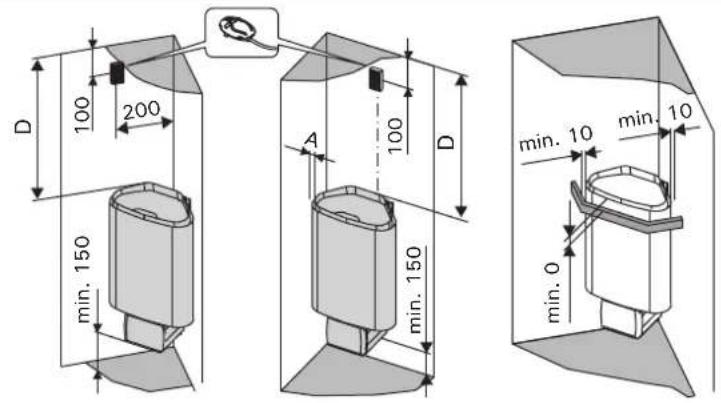

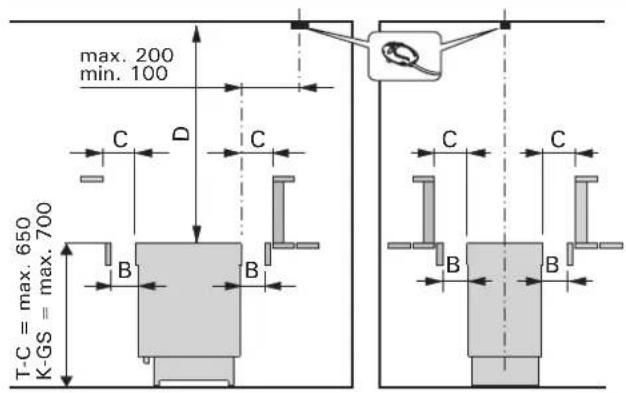

Rys. 5. Minimalne odległości instalacyjne (wymiary w milimetrach)
D29SE

KV50SE-KV90SE

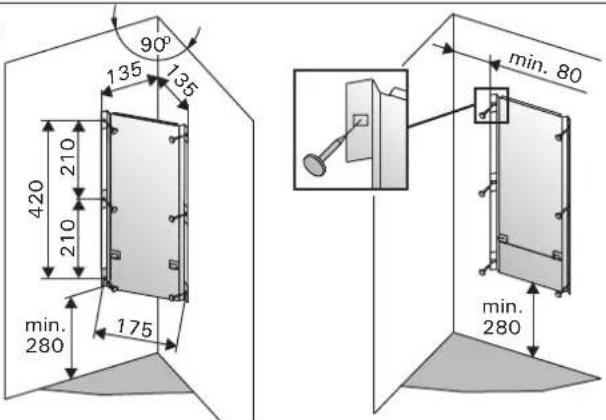

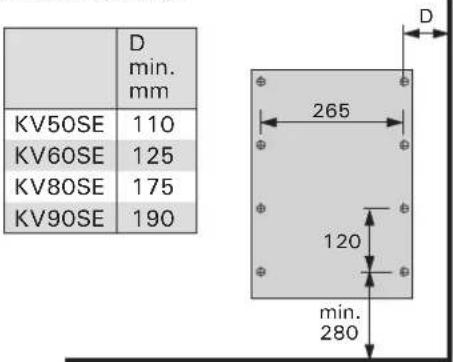

Rys. 6. Usytuowanie wspornika do zawieszenia pieca na ścianie (wymiary w milimetrach)

Rys. 7. Automatyczne napełnianie

KV50SE-KV90SE

1. Przymocować wspornik do ściany przykręcając go wkrętami dostarczonymi razem ze wspornikiem. Zachować minimalne bezpieczne odległości podane w tabeli 2 i na rys. 5. Sposób mocowania wspornika pokazano na rysunku 6.

UWAGAI W miejscu, gdzie zawieszony będzie piec, pod płytą ścienną powinny znajdować się wzmocnienia, np. deska lub deski – tak, żeby wkręty można było wkręcić w lite drewno, wytrzymalsze niż sama płyta ścienna. Jeśli pod płytami nie ma wzmocnień, deski można przymocować z wierzchu.

1. Powiesić piec na wsporniku zahaczając dolną krawędź obudowy o haczyki znajdujące się w dolnej części wspornika i dociskając do wspornika górną część pieca.

2. Przykręć górną część pieca do ściennych zaczepów montażowych używając elementów mocujących.

Piec mocowany jest do podłogi przy wykorzystaniu punktów montażowych umieszczonych na dwóch nogach pieca. Przed przystąpieniem do montażu pieca należy wziąć pod uwagę minimalne bezpieczne odległości od materiałów palnych. Zob. tab. 2 oraz rys. 5.

3.3. Poręcz ochronna

Jeżeli wokół pieca instalujemy poręcz ochronną, należy to zrobić z zachowaniem minimalnych odległości podanych na rysunku 5 i w tabeli 2.

3.4. Instalowanie modułu sterującego i czujników

Do modułu sterującego dołączona jest osobna instrukcja dokładnie opisująca sposób montażu na ścianie.

3.4.1. Odpowiednie jednostki sterujące:

• Harvia Xenio Combi CX110C
• Harvia Xafir Combi CS110C
• Harvia Xenio Combi CX110C + LTY17
• Harvia Xafir Combi CS110C + LTY17

3.5. Automatyczne napełnianie (KV50SEA-KV90SEA, T7CA-T9CA, K11GS-K15GS)

Podłącz piec do źródła zimnej wody za pomocą giętkiego węża. Upewnij się czy podłączenie posiada zawór zamykający (rys. 7).

Urządzenia przeznaczone do sauny oraz do mycia powinny mieć dostęp do kratki ściekowej w przypadku uszkodzenia węża lub awarii.

3.6. Podłączenie elektryczne

Piec należy podłączyć do instalacji elektrycznej zgodnie z obowiązującymi przepisami. Podłączenie może wykonać tylko wykwalifikowany elektryk.

• Piec jest półstale podłączony do skrzynki przyłączeniowej (rysunek 8: 3) instalowanej na ścianie sauny. Skrzynka przyłączeniowa musi być bryzgoszczelna i zainstalowana nie wyżej niż 500 mm nad podłogą.
• Należy użyć kabla przyłączeniowego (rysunek 8: 2) w izolacji gumowej, typu H07RN-F lub odpowiednika. UWAGAI Ze względu na zjawisko kruchości termicznej do podłączania pieca nie wolno stosować kabla w izolacji z PCW.
• Jeśli kabel przyłączeniowy i kable instalacyjne mają biec wyżej niż 1000 mm nad podłogą sauny lub wewnątrz jej ścian, należy zastosować kable zdolne pod obciążeniem wytrzymać temperaturę minimum 170 °C (np. kable typu SSJ). Urządzenia elektryczne instalowane wyżej niż 1000 mm nad podłogą sauny muszą być atestowane do pracy w temperaturze otoczenia +125 °C (oznaczenie T125).

3.6.1. Rezystancja izolacji pieca elektrycznego

Podczas końcowego sprawdzenia instalacji elektrycznej pomiar odporności izolacji na przebicie może wykazać „upływność” izolacji pieca. Zjawisko to jest spowodowane absorpcją wilgoci z powietrza przez materiał izolacji pieców (podczas przechowywania i transportu). Po kilkakrotnym uruchomieniu pieca wilgoć odparuje z materiału izolacji rezystorów i rezystancja izolacji wróci do normy.

Nie należy podłącać zasilania pieca poprzez odłącznik reagujący na prąd zwarciowy

1. Skrzynka rozdzielcza
2. Kabel przyłączeniowy
3. Puszka przyłączeniowa

Rys. 8. Podłączenie elektryczne pieca

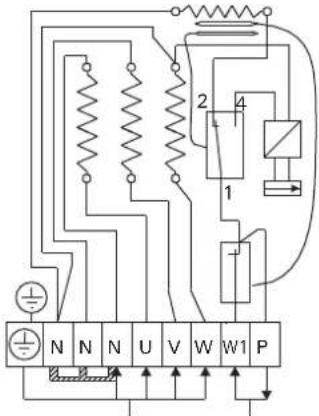

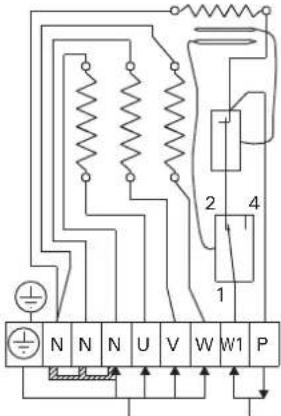

D29SE	50SE-90SE		50SEA-90SEAAutomat. napelnianiem
T7C-T9C		T7CA-T9CAAutomat. napelnianiem
K10,5GS400V3N~ 10.5kW		K13.5GS - K15GS400V3N~

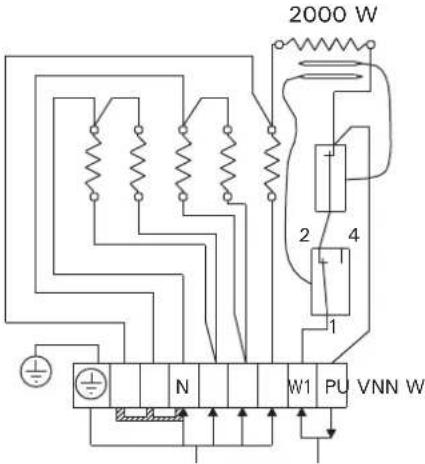

Rys. 9. Schemat elektryczny pieca typu D29SE

Piec Moc pieca(kW)	Moc pieca(kW)grupa I	Moc pieca(kW)grupa II	Zabezpieczeniagrupa I(A)	Zabezpieczeniagrupa II(A)	Amin.(mm2)	BH07RN-Fmin.(mm2)	Cmin.(mm2)	DH07RN-Fmin.(mm2)
K13.5GS 13,5	6,0 7,5 3 x 16 3 x 16 5	x 2,5 7 x 2,5	7 x 2,5	5 x 2,5
K15GS	15	7,5	7,5	3 x 16	3 x 16	5 x 2,5	7 x 2,5	7 x 2,5

Rys. 12.

Zawsze należy napełnić zbiornik na wodę przed włączeniem pieca!

4. CZĘŚCI ZAMIENNE

Zalecamy korzystanie wyłącznie z części zamiennychoferowanych przez producenta.

1 Element grzejny parownika 2000 W/230 V ZH-104 1
2 Zbiornik na wodę zmontowany ZH-70 (D29SE: ZSN-242) 1
3 Rurka odprowadzająca wodę ZH-110 1
4 Spust 1/4 ZH-130 1
5 Ogranicznik przegrzania ZSK-764 1
6 Termostat 110 °C ZSN-250 1
7 Czasza ze steatytu ø75/50 T7C-T9Cø46/36 KV50SE-KV90SE		ZSS-505ZH-205	22
8 Przekaznik K2 ZSF-730 1
9	Zawór elektromagnetyczny	WI-08102/A	ZSS-610	1

HARVIA

P.O.Box 12

Teollisuustie 1-7

40951 Muurame

FINLAND

[phone]

[e-mail]

EAC
