274231 - Maszyna do lodu Hendi - Bezpłatna instrukcja obsługi

Typ produktu	Maszyna do lodów
Marka	Hendi
Model	274231
Pojemność pojemnika	2,0 L
Wydajność produkcji lodu	1,3 L
Zasilanie elektryczne	220-240 V ~ 50 Hz
Minimalna moc wejściowa	180 W
Zakres temperatur	-10 °C do -35 °C
Ustawienie timera	5 do 90 minut
Klasa ochronności	Klasa I (obowiązkowe uziemienie)
Czynnik chłodniczy	R600a (łatwopalny)
Materiał pojemnika	Plastik dopuszczony do kontaktu z żywnością
Wymiary (szer. x gł. x wys.)	Ok. 25 x 30 x 35 cm (szacunkowo)
Waga	Ok. 5 kg (szacunkowo)
Główne funkcje	Produkcja lodów, sorbetów i mrożonych jogurtów
Wyświetlacz cyfrowy	Temperatura, timer, wskaźniki silnika i chłodzenia
Tryb utrzymywania chłodu	2 godziny po zakończeniu cyklu
Ochrona silnika	Automatyczne zatrzymanie w przypadku zablokowania z powodu zbyt twardego lodu
Czyszczenie	Powierzchnia zewnętrzna wilgotną ściereczką; nie zanurzać, nie myć w zmywarce
Bezpieczeństwo	Automatyczne zatrzymanie, gorąca powierzchnia (tylko panel sterowania), gniazdko z uziemieniem
Gwarancja	12 miesięcy

Często zadawane pytania - 274231 Hendi

Jak używać maszyny do lodów Hendi 274231?

Przygotuj schłodzone składniki (około 10°C), napełnij pojemnik maksymalnie do 60%, umieść mieszadło i pokrywę, zablokuj obracając w lewo. Podłącz, naciśnij przycisk STANDBY/OFF, ustaw czas (5–90 min) i naciśnij START/PAUSE.

Jaka jest maksymalna wydajność przygotowania?

Pojemnik ma pojemność 2,0 L, ale napełniaj go tylko do 60% (około 1,2 L), ponieważ objętość zwiększa się podczas produkcji. Maksymalna produkcja lodu wynosi 1,3 L.

Czy mogę dodawać składniki podczas pracy?

Tak, ostrożnie otwórz pokrywę i dodaj owoce, wiórki czekolady itp. Szybko zamknij, aby uniknąć utraty chłodu.

Co zrobić, jeśli lód jest zbyt twardy i mieszadło się zatrzyma?

Urządzenie wyłącza się automatycznie, aby chronić silnik. Odłącz, pozostaw do całkowitego ostygnięcia, wyrzuć przygotowaną masę i sprawdź przepis. Następnie uruchom ponownie.

Jak czyścić maszynę do lodów Hendi?

Odłącz i pozostaw do ostygnięcia. Wyczyść zewnętrzną powierzchnię wilgotną ściereczką z łagodnym mydłem. Nigdy nie zanurzaj urządzenia ani żadnych części w wodzie ani nie myj w zmywarce. Dokładnie wysusz przed przechowaniem.

Jaki jest okres przechowywania domowych lodów?

Przechowuj lody w zamkniętym pojemniku w temperaturze maksymalnie -12°C przez maksymalnie tydzień. Oznacz datę i smak. Nigdy nie zamrażaj ponownie roztopionych lodów.

Czy urządzenie jest głośne?

Sprężarka i silnik mieszadła wydają normalny odgłos pracy. Upewnij się, że urządzenie stoi na stabilnej powierzchni i zachowaj co najmniej 10 cm wolnej przestrzeni wokół niego dla wentylacji.

Czy mogę zrobić mrożony jogurt w tej maszynie?

Tak, urządzenie jest przeznaczone do produkcji lodów, sorbetów i mrożonych jogurtów. Postępuj zgodnie z odpowiednim przepisem i upewnij się, że składniki są dobrze schłodzone.

Co zrobić, gdy na wyświetlaczu pojawi się kod błędu?

Sprawdź tabelę rozwiązywania problemów w instrukcji. Typowe problemy to nieprawidłowe podłączenie lub zbyt twardy lód. Jeśli problem nadal występuje, skontaktuj się z serwisem.

Jak przejść w tryb utrzymywania chłodu?

Po zakończeniu cyklu urządzenie automatycznie przechodzi w tryb 'Utrzymywanie chłodu' na 2 godziny, z migającym wyświetlaczem '00:00 / CHŁÓD'. Aby podać, otwórz pokrywę i wyjmij pojemnik.

INSTRUKCJA OBSŁUGI 274231 Hendi

Przed uruchomieniem urządzenia należy koniecznie dokładnie przeczytać niniejszą instrukcję obsługi.

Zachowaj instrukcję urządzenia.

Do użytku wewnątrz pomieszczeń.

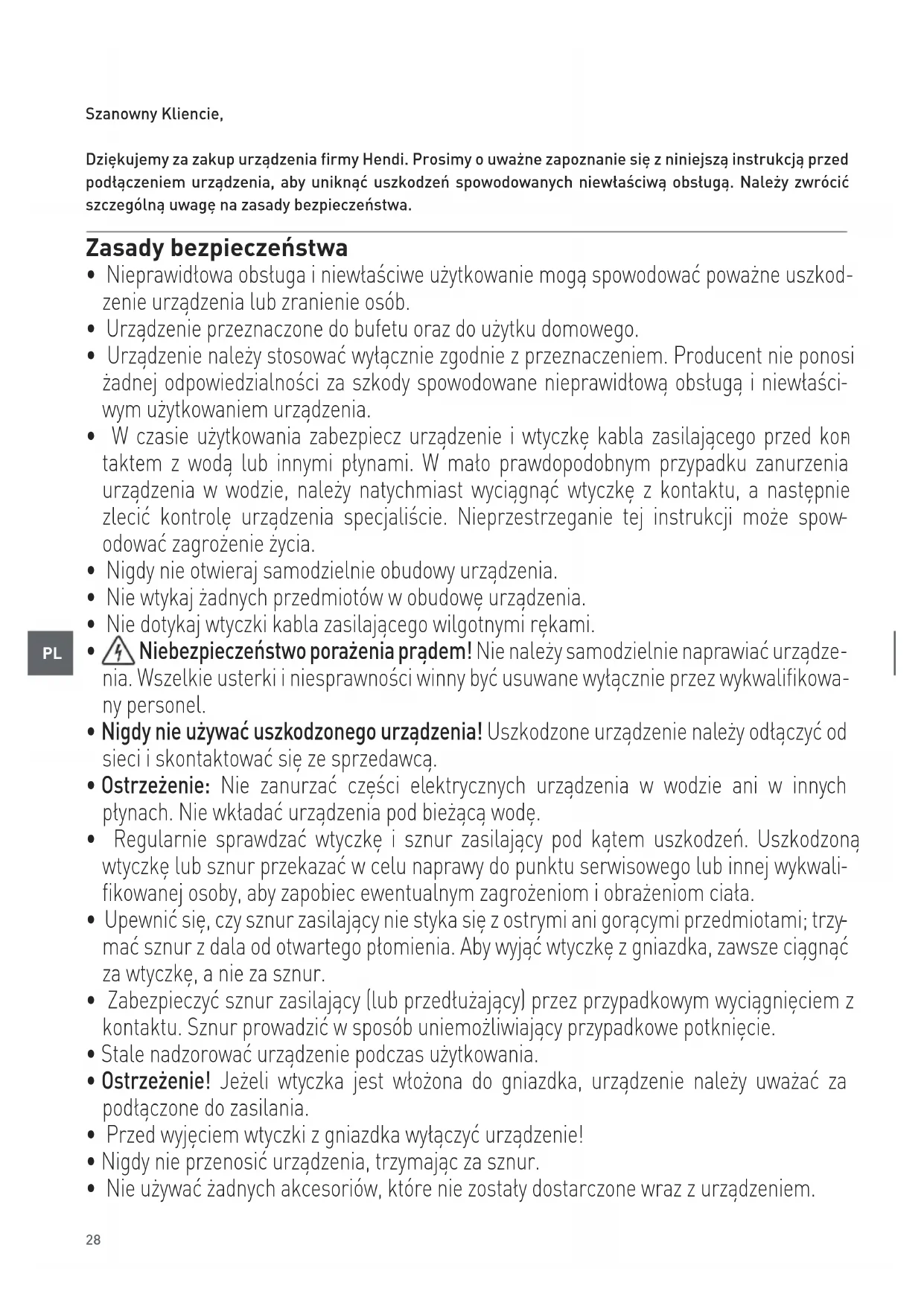

Dziękujemy za zakup urządzenia firmy Hendi. Prosimy o uważne zapoznanie się z niniejszą instrukcją przed podłączeniem urządzenia, aby uniknąć uszkodzeń spowodowanych niewłaściwą obstugą. Należy zwrócić szczególnie uwagę na zasady bezpieczeństwa.

Zasady bezpieczeństwa

• Nieprawidłowa obstuga i niewłaściwe użytkowanie mogą spowodować poważne uszkodzenie urządzenia lub zranienie osób.
• Urządzenie przeznaczone do bufetu oraz do użytku domowego.
• Urządzenie należy stosować wyłącznie zgodnie z przeznaczeniem. Producent nie ponosi żadnej odpowiedzialności za szkody spowodowane nieprawidłową obstugą i niewłaściwym użytkowaniem urządzenia.
• W czasie użytkowania zabezpiecz urządzenie i wtyczkę kabla zasilającego przed kon taktem z wodą lub innymi płynami. W mało prawdopodobnym przypadku zanurzenia urządzenia w wodzie, należy natychmiast wyciągnąć wtyczkę z kontaktu, a następnie zlecić kontrolę urządzenia specjaliście. Nieprzestrzeganie tej instrukcji może spowodować zagrożenie życia.
• Nigdy nie otwieraj samodzielnie obudowy urządzenia.
• Nie wtykaj żadnych przedmiotów w obudowę urządzenia.
• Nie dotykaj wtyczki kabla zasilającego wilgotnymi rękami.
• Niebezpieczeństwo porażenia prądem! Nie należy samodzielnie naprawiać urządzenia. Wszelkie usterki i niesprawności winny być usuwane wyłącznie przez wykwalifikowany personel.
• Nigdy nie używać uszkodzonego urządzenia! Uszkodzone urządzenie należy odłączyć od sieci i skontaktować się ze sprzedawcą.
• Ostrzeżenie: Nie zanurzać części elektrycznych urządzenia w wodzie ani w innych płynach. Nie wkładać urządzenia pod bieżącą wodę.
• Regularnie sprawdzać wtyczkę i sznur zasilający pod kątem uszkodzeń. Uszkodzoną wtyczkę lub sznur przekazać w celu naprawy do punktu serwisowego lub innej wykwalifikowanej osoby, aby zapobiec ewentualnym zagrożeniom i obrażeniom ciata.
• Upewnić się, czy sznur zasilający nie styka się z ostrymi ani gorącymi przedmiotami; trzymać sznur z dala od otwartego płomienia. Aby wyjąć wtyczkę z gniazdka, zawsze ciągnąć za wtyczkę, a nie za sznur.
• Zabezpieczyć sznur zasilający (lub przedłużający) przez przypadkowym wyciągnięciem z kontaktu. Sznur prowadzić w sposób uniemożliwiający przypadkowe potknięcie.
• Stale nadzorować urządzenie podczas użytkowania.
• Ostrzeżenie! Jeżeli wtyczka jest włóżona do gniazdka, urządzenie należy uważać za podłączone do zasilania.
• Przed wyjęciem wtyczki z gniazdka wyłączyć urządzenie!
• Nigdy nie przenosić urządzenia, trzymając za sznur.

• Nie używać żadnych akcesoriów, które nie zostały dostarczone wraz z urządzeniem.

• Urządzenie należy podłączać wyłącznie do gniazdka o napięciu i częstotliwości podanych na tabliczce znamionowej.

• Włożyć wtyczkę do gniazdka zlokalizowanego w dogodnym łatwo dostępnym miejscu, tak by w przypadku awarii istniata możliwość natychmiastowego odłączenia urządzenia. W celu całkowitego wyłączenia urządzenia odłączyć je od źródła zasilania. W tym celu wyjąć z gniazdka wtyczkę znajdująca się na końcu sznura odłączanego urządzenia.
• Przed odłączeniem wtyczki zawsze pamiętać o wyłączeniu urządzenia!
• Nie korzystać z akcesoriów niezalecanych przez producenta. Zastosowanie niezaleca nych akcesoriów może stwarzać zagrożenie dla użytkownika oraz prowadzić do uszkodzenia urządzenia. Korzystać wyłącznie z oryginalnych części i akcesoriów.
• Z urządzenia nie mogą korzystać osoby (także dzieci), u których stwierdzono ostabione zdolności fizyczne, sensoryczne lub umystowe, albo którym brakuje odpowiedniej wiedzy i doświadczenia.
• W żadnym wypadku nie zezwalać na obstuqe urządzenia przez dzieci.
• Urządzenie wraz ze sznurem przechowywać poza zasięgiem dzieci.
• Nie dopuścić, by dzieci wykorzystywały urządzenie do zabawy.
• Zawsze odłączyć urządzenie od zasilania, jeżeli ma być ono pozostawione bez nadzoru, a także przed montażem, demontażem i czyszczeniem.
• Nie zostawiać urządzenia bez nadzoru podczas użytkowania.

Specjalne przepisy bezpieczeństwa

- Urządzenie służy wyłącznie do wyrobu lodów, sorbetów i mrożonych jogurtów. Jakiekolwiek inne użycie może skutkować uszkodzeniem urządzenia lub obrażeniami ciała.

- Urządzenia należy używać zgodnie z instrukcja.

- Urządzenie powinno być obstugiwane przez przeszkolony personel w kuchni restauracji, stołówki, baru itd.

Ostrzeżenie! Gorąca powierzchnia! Podczas używania powierzchnia urządzenia jest gorąca. Należy dotykać wyłącznie panelu sterowania.

Uwaga!Niebezpieczeństwo powstania ognia! W urządzaniu wykorzystany jest czynnik chłodniczy R600a. Jest to przyjazny dla środowiska łatwopalny czynnik chłodniczy. Podczas transportu i ustawiania urządzenia należy zachować szczególną ostrożność, by nie uszkodzić żadnych części systemu chłodniczego. Wyciekający czynnik chłodniczy może prowadzić do uszkodzenia oczu.

- W tym urządzeniu zastosowano porofor piankowy GH _10 . Jest wysoce łatwopalny.

- Nie umieszczać urządzenia na urządzeniu grzewczym (kuchence gazowej, elektrycznej węglowej itd.). Trzymać urządzenie z dala od gorących powierzchni i otwartego ognia. Zawsze używać urządzenia na równej, stabilnej, czystej, odpornej na wysoką temperaturę i suchej powierzchni.

- Nie należy obstugiwać urządzenia za pomocą zewnętrznego czasomierza ani oddzielnego systemu zdalnego sterowania.

- Podczas działania urządzenia nie wkładać rąk ani przyborów kuchennych do pojemnika na lody. Dotknięcie mieszadła może skutkować obrażeniami rąk i palców lub uszkodzeniem urządzenia.

- Nigdy nie wyjmować mieszadła podczas działania urządzenia.

- OSTRZEŻENIE: Wszystkie otwory wentylacyjne na obudowie urządzenia muszą być odstoniete.

- OSTRZEŻENIE: Nie używać urządzeń mechanicznych ani innych sposobów przyspieszania procesu rozmrażania, które nie są zalecane przez producenta.

- OSTRZEŻENIE: Nie uszkadzać obiegu czynnika chłodniczego.

- Nie przechowywać substancji wybuchowych, takich jak puszki z aerozolem, w pobliżu łatwopalnego materiału napędowego znajdującego się w urządzeniu.

- Podczas działania urządzenia nie nosić luźnych części garderoby, takich jak szale itd., oraz upinać długie włosy.

- Wokół urządzenia powinno znajdować się przynajmniej 10 cm wolnej przestrzeni w celu wentylacji.

- Nie uderzać twardymi narzędziami w zewnętrzną powierzchnię urządzenia. Nie używać strumienia wody i nie spłukiwać bezpośrednio wodą ani myjką parową, ponieważ może dojść do zamoczenia części i porażenia prądem.

- Nie wystawiać urządzenia na bezpośrednie działanie promieni słonecznych. Unikać wstrząsów mechanicznych i wibracji.

- Ostrzeżenie! W razie potrzeby bezpiecznie ułożyć przewód zasilający, aby uniknąć przypadkowego pociągnięcia lub kontaktu z powierzchnią grzewczą.

- Przed czyszczeniem lub umieszczeniem w miejscu przechowywania należy odczekać, aż urządzenie ostygnie.

- Części urządzenia nie nadają się do mycia w zmywarce.

- Urządzenie jest przeznaczone do użytku domowego i podobnych zastosowań, takich jak:

1) kuchnia dla personelu sklepu, biuro oraz inne środowiska robocze;
3) miejsca oferujące zakwaterowanie ze śniadaniem;
4) katering i inne zastosowania niezwiązane z handlem detalicznym.

2) gospodarstwa agroturystyczne, obszary samoobstugowe w hotelach, motelach i in nych obszarach mieszkalnych;

- Części urządzenia nie nadają się do mycia w zmywarce.

PRZEZNACZENIE

• Urządzenie przeznaczone do bufetu oraz do użytku domowego.
• Urządzenie stuży wyłącznie do wyrobu lodów, sorbetów i mrożonych jogurtów. Użycie urządzenia w jakimkolwiek innym celu może prowadzić do jego uszkodzenia lub do obrażeń ciała.

- Wykorzystanie urządzenia w jakimkolwiek innym celu uznane będzie za wykorzystanie niezgodne z przeznaczeniem. Użytkownik będzie wyłącznie odpowiedzialny za nieprawidłowe wykorzystanie urządzenia.

Montaż uziemienia

Mikser jest urządzeniem I klasy ochronności i wymaga uziemienia. Uziemienie zmniejsza ryzyko porażenia prądem, dzięki zastosowaniu przewodu odprowadzającego prąd elektryczny. Urządzenie wyposażone jest w przewód z uziemieniem z wtykiem uziemiającym. Wtyczka musi zostać podłączona do gniazdka sieciowego, które zostało odpowiednio zamontowane i uziemione.

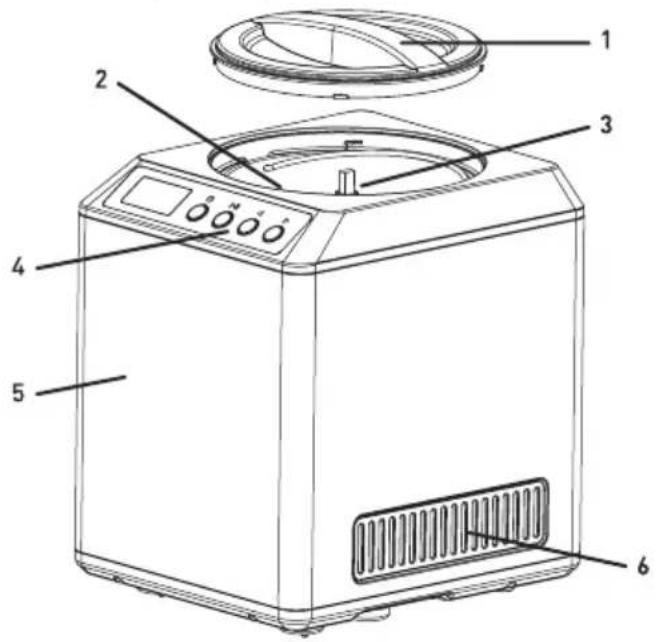

Główne części urządzenia

1. Przezroczysta pokrywa
2. Wyjmowany pojemnik na lody
3. Mieszadło
4. Panel sterowania
5. Obudowa
6. Otwory wentylacyjne

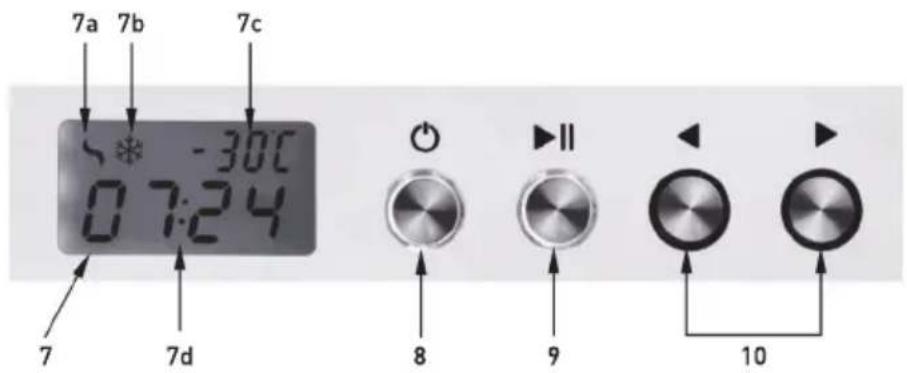

Panel sterowania z podstawowymi funkcjami

7a 7b 7c -30°C 07:24 7 7d 8 II 9 10

1. Cyfrowy wyświetlacz: podczas działania zawiera następujące komunikaty:

7a.- Dziata silnik do obracania mieszadta
7b.- Chtodzenie
7c.- Temperatura na spodzie wyjmowanego pojemnika (Zakres: -10°C --35°C)
7d.- Czasomierz (Domyślnie: 90 minut). Pozosta-ty czas wyrobu lodów

1. Przycisk stanu czuwania/wyłączania: Naciśnij, aby włączyć stan czuwania lub wyłączyć urządzenie
2. Przycisk uruchamiania/wstrzymywania: Naciśnij, aby uruchomić wyrób lodów. Naciśnij po-nownie, aby wstrzymać proces.
3. Przycisk ustawiania czasu

: skracanie czasu działania
: wydłużanie czasu działania

Przygotowanie przed pierwszym użyciem

• Zdejmij opakowanie zabezpieczające.
- Sprawdź, czy urządzenie nie jest uszkodzone i nie brakuje żadnych akcesoriów (np. plastikowej łyżki, mieszadła, pojemnika na lody, miarki). W przypadku niekompletnego lub uszkodzonego urządzenia skontaktuj się z dostawcą (Patrz ==> Gwarancja).
- Wyczyść urządzenie przed użyciem (Patrz ==> Czyszczenie i konserwacja).

• Upewnij się, że urządzenie jest całkowicie suche.
• Umieść urządzenie na płaskiej, stabilnej i odpornej na wysoką temperaturę powierzchni z dala od pryskającej wody.
• Upewnij się, że urządzenie ma zapewniony odpowiedni dopływ powietrza. Wokół urządzenia powinno znajdować się przynajmniej 10 cm wolnej przestrzeni.

Dziatanie

Ostrzeżenie: Upewnij się, że urządzenie jest odłączone od źródła energii elektrycznej.

Przygotowanie składników do lodów

• Najpierw przygotuj wszystkie składniki do lodów zgodnie z przepisem.

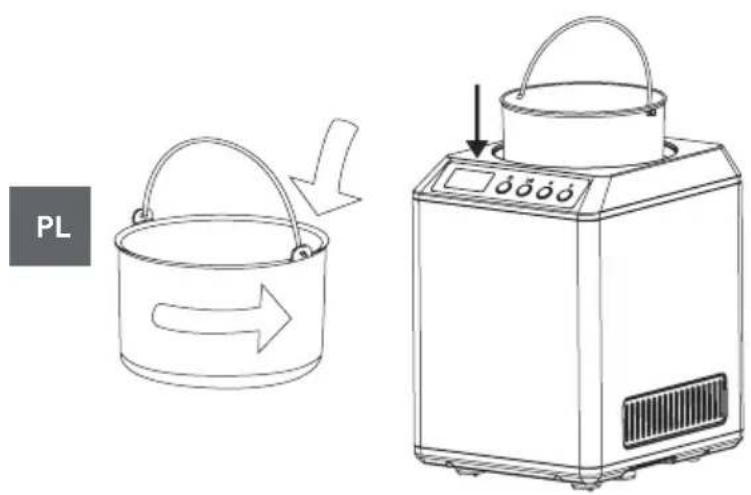

• Wtóż wyjmowany pojemnik do urządzenia.

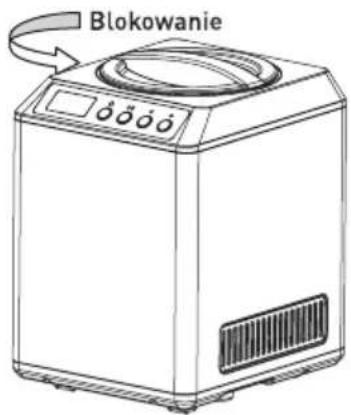

- Zatóż i zablokuj przezroczystą pokrywę (1), obra- cając ją w lewo. Zwróć uwagę na oznaczenie na zewnątrz pokrywy (1).

PL

• Zamontuj mieszadło na środku wyjmowanego pojemnika.
• Umieść przygotowane składniki w pojemniku na lody (2). Składniki powinny być dobrze schłodzone (około 10°C). Nie wkładaj cieptych ani gorących składników.

Uwaga: Aby podczas działania urządzenia nadmiar śmietany nie wydostawał się z pojemnika na lody, pojemnik należy wypełniać maksymalnie w 60%. W procesie wyrobu lodów ich objętość będzie się powiększać i wypełnią cały pojemnik.

Blokowanie

• Podłącz wtyczkę do dostosowanego gniazdka elektrycznego. Ustyszysz krótki sygnał dźwiękowy.
• Naciśnij przycisk STANU CZUWANIA/WYŁĄCZANIA, aby przejść do TRYBU CZUWANIA (8).

Wyrób lodów

• Naciśnij przycisk (10), aby ustawić czas. (Zakres czasu: 5–90 minut).
  Uwaga: Jeśli nie naciśniesz przycisku, ustawiony zostanie domyślny czas wynoszący 90 minut.
• Naciśnij przycisk URUCHAMIANIA/WSTRZYMANIA (9), aby rozpocząć wyrób lodów. Naciśnij po-nownie, aby wstrzymać proces.
• Mieszadło zacznie się obracać i rozpocznie się chłodzenie.
• Wskaźniki (7a) i (7b) zaczną migać. Na wyświetlaczu (7) pojawią się temperatura na spodzie pojemnika (7c) oraz pozostały czas (7d).

Dodanie składników

- Podczas wyrobu lodów możesz dodać składniki zgodnie z upodobaniami, np. owoce, kawałki czekolady, rodzynki, orzechy, migdały itd.

Utrzymywanie niskiej temperatury

Funkcja ta umożliwia późniejsze serwowanie lodów.

• Po uptywie ustawionego czasu mieszadło zatrzyma się, a silnik przestanie pracować.

• Na wyświetlaczu będzie przez 10 minut migać na przemian 00:00 / COOL (chłodzenie), a wskaźnik temperatury (7d) będzie widoczny przez cały czas.

• Po upływie ustawionego czasu wskaźniki (7a) i (7b) wyłączą się. Mieszadło zatrzyma się, a silnik przestanie pracować.

• Naciśnij przycisk STANU CZUWANIA/WYŁĄCZANIA (8), aby wyłączyć urządzenie, a następnie wyjmij pojemnik z lodami i delektuj się ich smakiem.

• Jeśli po upływie ustawionego czasu konsystencja lodów nie jest odpowiednia, możesz dodać składniki lub wydłużyć czas, naciskając przycisk WY-DŁUŻANIA/SKRACANIA CZASU (10).

• W tym celu otwórz przezroczystą pokrywę (1) i ostrożnie dodaj składniki.

• Po dodaniu składników zamknij pokrywę (2).

- Oznacza to, przejście urządzenia do trybu utrzymywania niskiej temperatury. Funkcja utrzymywania niskiej temperatury działa przez około 2 godziny.

- Po tym czasie urządzenie się automatycznie wyłączyć i wyświetlacz zgaśnie.

Zabezpieczenie silnika

• Jeśli lody będą za twarde, silnik zostanie zablokowany i wyrób lodów zostanie przerwany.

• Urządzenie wyłączy się automatycznie, aby zapobiec przegrzaniu silnika.

• Przed ponownym uruchomieniem należy odłączyć urządzenie od prądu i zaczekać, aż całkowicie ostygnie.

• Należy wyrzucić lody i ponownie skorzystać z przepisu.

Wyjmowanie i serwowanie lodów

• Otwórz pokrywę (1) urządzenia i wyjmij pojemnik na lody (2). Przełoż lody do innego pojemnika lub do pucharków na lody.
  Uwaga: Należy używać wyłącznie plastikowej lub drewnianej tyżki (w zestawie), aby nie uszkodzić pojemnika.
• Lody należy przechowywać w odpowiednio zabezpieczonym pojemniku w maksymalnej temperaturze ok. -12°C nie dłużej niż tydzień. Na pojemniku warto odnotować datę produkcji i smak.

- Ostrzeżenie! Lody stanowią dobre środowisko do rozwoju bakterii. Miejsce przechowywania lodów, urządzenia i pojemników powinno być całkowicie czyste i suche. Nigdy nie należy ponownie zamrażać roztopionych lub częściowo rozmrożonych lodów.

Przepisy

1. Lody waniliowe

• Mleko: 250 ml
• Śmietana: 500 ml
• Cukier 110 g
• 1–2 tyżki stołowe ekstraktu z wanilii

2. Lody czekoladowe

• Mleko: 250 ml
• Śmietana: 500 ml
• Cukier 50 g
• 100 g gorzkiej lub półstodkiej czekolady
• 1 tyżka stołowa ekstraktu z wanilii

Uwaga: Są to jedynie przykładowe przepisy.

Czyszczenie i konserwacja

Uwaga: Przed czyszczeniem i umieszczeniem w miejscu przechowywania zawsze należy odłączyć urządzenie od prądu i zaczekać, aż całkowicie ostygnie.

Czyszczenie

• Nigdy nie zanurzać urządzenia w wodzie ani innych płynach.
• Zewnętrzną powierzchnię należy czyścić po ostygnięciu delikatnie zwilżoną ściereczką lub gąbką z roztworem tagodnego mydła.

- Nigdy nie używać szorstkiej gąbki ani detergentów, druciaka ani metalowych przyrządów do czyszczenia wewnętrznych lub zewnętrznych części urządzenia.

Uwaga: Części urządzenia nie nadają się do mycia w zmywarce.

Przechowywanie

- Przed umieszczeniem w miejscu przechowywania zawsze należy odłączyć urządzenie od gniazdka i zaczekać, aż całkowicie ostygnie.

- Urządzenie należy przechowywać w chłodnym, czystym i suchym miejscu.

Rozwiązywanie problemów

Jeżeli urządzenie nie działa prawidłowo, należy spróbować znaleźć rozwiązanie w poniższej tabeli.

Jeżeli nadal nie można rozwiązać problemu, należy skontaktować się z dostawcą/dostawcą ustugi.

Problemy Możliwa przyczyna Możiwe rozwiązanie
Urządzenie nie włącza się. - Wtyczka nie jest prawidłowo podłączona do gniazdka.- Naciśnij przycisk STANU CZU-WANIA/WYŁĄCZANIA (1).	- Sprawdź, czy wtyczka jest prawidłowo podłączona.- Naciśnij przycisk STANU CZU-WANIA/WYŁĄCZANIA (1).
Mieszadło przestaje się obracać. - Lody są za twarde i urządzenie zostaje zatrzymane, aby zapobiec przegrzaniu.	- Przed ponownym uruchomie niem należy odłączyć urządzenie od prądu i zaczekać, aż całkowicie ostygnie.- Należy wyrzucić składniki i po-nownie skorzystać z przepisu.

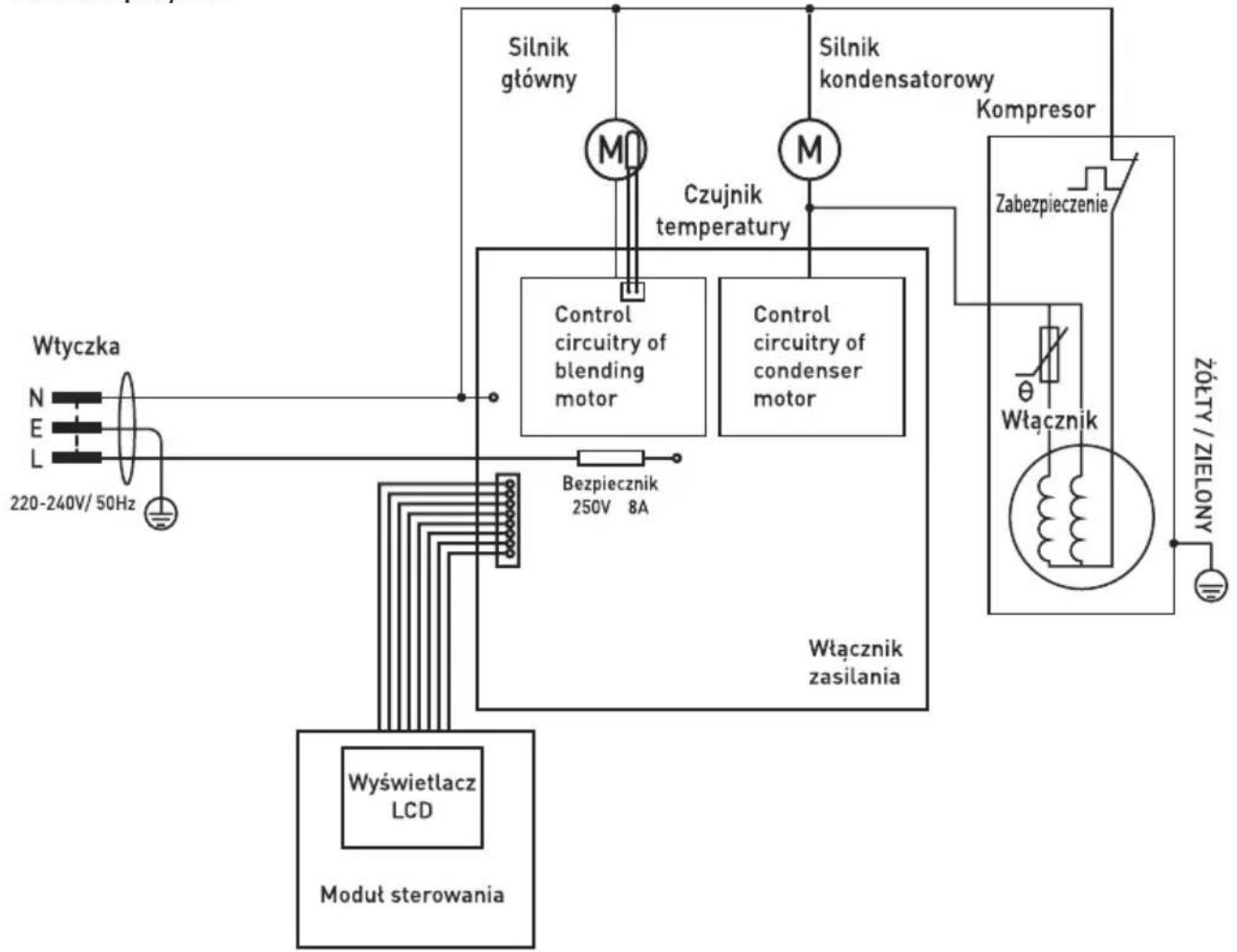

Specyfikacja techniczna

Nr artykułu: 274231

Napięcie robocze i częstotliwość: 220-240V\~50Hz

Moc znamionowa: 180W

Pojemność pojemnika: ok. 2,0L

Pojemność na wyrób lodów: ok. 1,3L

Zakres temperatury: - 10°C \~ - 35°C

Ustawienie czasomierza: 5 \~ 90 min

(Mieszadło obraca się aż do końca wyznaczonego czasu pracy. Gdy mieszado zostanie zablokowane przez lód, silnik zatrzyma się automatycznie, aby zapobiec uszkodzeniu.)

Klasa ochronności: klasa I

Używany czynnik chłodniczy i jego ilość: R600a / 32g

Wymiary: 272x315x(wys.)362mm

Masa netto: 12kg

Uwaga: Specyfikacja techniczna może zostać zmieniona bez powiadomienia

Schemat potączeń

Gwarancja

Każda usterka powodująca złę funkcjonowanie urządzenia, która ujawni się w ciągu jednego roku od zakupu, zostanie bezpłatnie usunięta lub urządzenie zostanie wymienione na inne, pod warunkiem, że było użytkowane i konserwowane zgodnie z instrukcją obsługi i nie było wykorzystywany do innych celów lub w jakikołwiek inny niewłaściwy sposób. Nie narusza to innych praw użytkownika, wynikających z przepisów prawa. W przypadku korzystania z gwarancji, należy podać miejsce i czas zakupu urządzenia, dotączając do niego dowód zakupu (np. paragon).

Zgodnie z naszą polityką ciągłego udoskonalania produktów zastrzegamy sobie prawo do wprowadzania zmian w produkcie, opakowaniu oraz specyfikacjach zawartych w dokumentacji bez uprzedniego powiadomienia.

Wycofanie z użytkowania i ochrona środowiska

Pamiętaj!

Nie wyrzucaj zużytego sprzętu łącznie z innymi odpadami

Nie demontuj zużytych urządzeń zawierających niebezpieczne składniki na własną rękę!

Grożą Ci za to kary grzywny!

Po zakończeniu eksploatacji produktu nie wolno gromadzić razem z odpadami komunalnymi, tylko należy odstawić do punktu odbioru odpadów elektrycznych i elektronicznych. Użytkownik ponosi odpowiedzialność za przekazanie wycofanego z użytkowania urządzenia do punktu gospodarowania odpadami. Nieprzestrzeganie tej zasady może być karane zgodnie z lokalnie obowiązującymi przepisami dotyczącymi gospodarowania odpadami. Jeśli urządzenie wycofane z użytkowania jest poprawnie odebrane jako osobny odpad, może zostać przetworzone i zutylizowane w sposób przyjazny dla środowiska, co zmniejsza negatywny wpływ na środowisko i zdrowie ludzi. Aby uzyskać więcej informacji dotyczących dostępnych usług w zakresie odbioru odpadów, należy skontaktować się z lokalną firmą odbierającą odpady.

Symbol przekreślonego kosza na śmieci oznacza, że tego produktu nie wolno wyrzucać do zwykłych pojemników na odpady.

Zużyte urządzenia elektryczne i elektronicznie mogą zawierać niebezpieczne składniki np. rtęć, ołów, kadm lub freon. Jeśli tego typu substancje przedostaną się w sposób niekontrolowany do środowiska, spowodują skażenie wody i gleby, a także wpłyną niekorzystnie na zdrowie ludzi i zwierząt.

Właściwe postępowanie ze zużytnym sprzętem zapobiega potencjalnym negatywnym konsekwencjom dla środowiska naturalnego i ludzkiego zdrowia.

Jednocześnie oszczędzamy naturalne zasoby naszej Ziemi wykorzystując powtórnie surowce uzyskane z przetwarzania sprzętu.

Cher client,
