INSTRUKCJA OBSŁUGI ElTex 1800 Texas

Zwróć uwagę na ten symbol. Przed użyciem urządzenia przeczytaj instrukcję obsługi. Nie wystawiaj urządzenia na deszcz lub wilgoć. Nie używaj przewodu zasilającego, jeśli jest uszkodzony.

Ostrzeżenie! Ryzyko skaleczenia o obracające się noże. Advarselssymboler Warning symbols Warnsymbole Symboles d'avertissement Symbole ostrze

Zwróć uwagę na ten symbol. Przed użyciem urządzenia przeczytaj instrukcję obsługi. Trzymaj osoby postronne w odległości 5 m od maszyny. Ostrzeżenie: Zwróć uwagę na obracające się ostrza! Zawsze odłączaj przewód zasilający przed konserwacją i podczas przechowywania.6

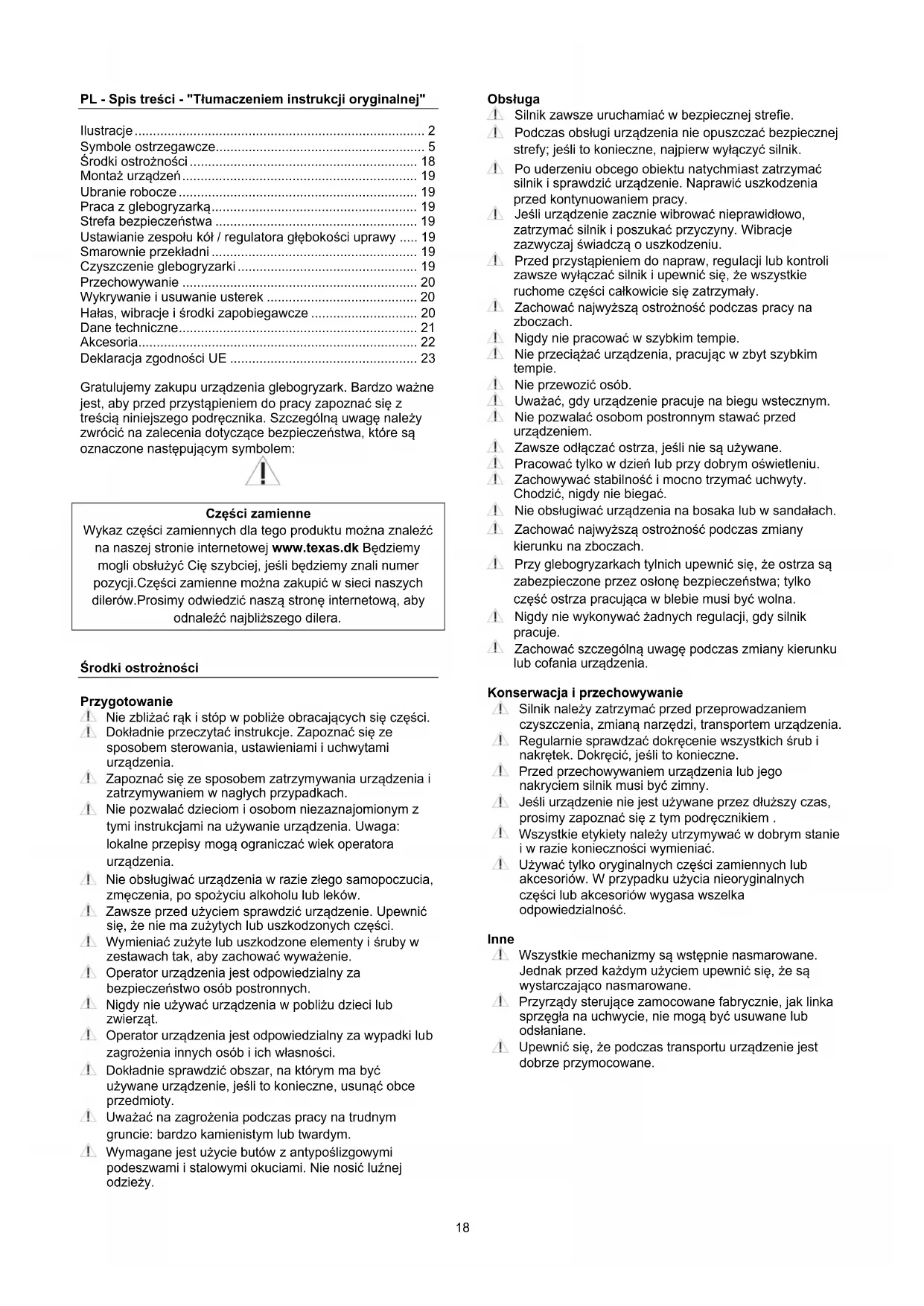

PL - Spis treści - "Tłumaczeniem instrukcji oryginalnej" Ilustracje ............................................................................... 2

• Symbole ostrzegawcze p. 5
• Środki ostrożności p. 18
• Montaż urządzeń p. 19
• Ubranie robocze p. 19
• Praca z glebogryzarką p. 19
• Strefa bezpieczeństwa p. 19
• Ustawianie zespołu kół / regulatora głębokości uprawy p. 19
• Smarownie przekładni p. 19
• Czyszczenie glebogryzarki p. 19
• Przechowywanie p. 20
• Wykrywanie i usuwanie usterek p. 20
• Hałas, wibracje i środki zapobiegawcze p. 20
• Dane techniczne p. 21
• Akcesoria p. 22
• Deklaracja zgodności UE Gratulujemy zakupu urządzenia glebogryzark. Bardzo ważne jest, aby przed przystąpieniem do pracy zapoznać się z treścią niniejszego podręcznika. Szczególną uwagę należy zwrócić na zalecenia dotyczące bezpieczeństwa, które są oznaczone następującym symbolem: p. 23

Części zamienne Wykaz części zamiennych dla tego produktu można znaleźć na naszej stronie internetowej www.texas.dk Będziemy mogli obsłużyć Cię szybciej, jeśli będziemy znali numer pozycji.Części zamienne można zakupić w sieci naszych dilerów.Prosimy odwiedzić naszą stronę internetową, aby odnaleźć najbliższego dilera.

Środki ostrożności Przygotowanie Nie zbliżać rąk i stóp w pobliże obracających się części. Dokładnie przeczytać instrukcje. Zapoznać się ze sposobem sterowania, ustawieniami i uchwytami urządzenia. Zapoznać się ze sposobem zatrzymywania urządzenia i zatrzymywaniem w nagłych przypadkach. Nie pozwalać dzieciom i osobom niezaznajomionym z tymi instrukcjami na używanie urządzenia. Uwaga: lokalne przepisy mogą ograniczać wiek operatora urządzenia. Nie obsługiwać urządzenia w razie złego samopoczucia, zmęczenia, po spożyciu alkoholu lub leków. Zawsze przed użyciem sprawdzić urządzenie. Upewnić się, że nie ma zużytych lub uszkodzonych części. Wymieniać zużyte lub uszkodzone elementy i śruby w zestawach tak, aby zachować wyważenie. Operator urządzenia jest odpowiedzialny za bezpieczeństwo osób postronnych. Nigdy nie używać urządzenia w pobliżu dzieci lub zwierząt. Operator urządzenia jest odpowiedzialny za wypadki lub zagrożenia innych osób i ich własności. Dokładnie sprawdzić obszar, na którym ma być używane urządzenie, jeśli to konieczne, usunąć obce przedmioty. Uważać na zagrożenia podczas pracy na trudnym gruncie: bardzo kamienistym lub twardym. Wymagane jest użycie butów z antypoślizgowymi podeszwami i stalowymi okuciami. Nie nosić luźnej odzieży. Obsługa Silnik zawsze uruchamiać w bezpiecznej strefie. Podczas obsługi urządzenia nie opuszczać bezpiecznej strefy; jeśli to konieczne, najpierw wyłączyć silnik. Po uderzeniu obcego obiektu natychmiast zatrzymać silnik i sprawdzić urządzenie. Naprawić uszkodzenia przed kontynuowaniem pracy. Jeśli urządzenie zacznie wibrować nieprawidłowo, zatrzymać silnik i poszukać przyczyny. Wibracje zazwyczaj świadczą o uszkodzeniu. Przed przystąpieniem do napraw, regulacji lub kontroli zawsze wyłączać silnik i upewnić się, że wszystkie ruchome części całkowicie się zatrzymały. Zachować najwyższą ostrożność podczas pracy na zboczach. Nigdy nie pracować w szybkim tempie. Nie przeciążać urządzenia, pracując w zbyt szybkim tempie. Nie przewozić osób. Uważać, gdy urządzenie pracuje na biegu wstecznym. Nie pozwalać osobom postronnym stawać przed urządzeniem. Zawsze odłączać ostrza, jeśli nie są używane. Pracować tylko w dzień lub przy dobrym oświetleniu. Zachowywać stabilność i mocno trzymać uchwyty. Chodzić, nigdy nie biegać. Nie obsługiwać urządzenia na bosaka lub w sandałach. Zachować najwyższą ostrożność podczas zmiany kierunku na zboczach. Przy glebogryzarkach tylnich upewnić się, że ostrza są zabezpieczone przez osłonę bezpieczeństwa; tylko część ostrza pracująca w blebie musi być wolna. Nigdy nie wykonywać żadnych regulacji, gdy silnik pracuje. Zachować szczególną uwagę podczas zmiany kierunku lub cofania urządzenia. Konserwacja i przechowywanie Silnik należy zatrzymać przed przeprowadzaniem czyszczenia, zmianą narzędzi, transportem urządzenia. Regularnie sprawdzać dokręcenie wszystkich śrub i nakrętek. Dokręcić, jeśli to konieczne. Przed przechowywaniem urządzenia lub jego nakryciem silnik musi być zimny. Jeśli urządzenie nie jest używane przez dłuższy czas, prosimy zapoznać się z tym podręcznikiem . Wszystkie etykiety należy utrzymywać w dobrym stanie i w razie konieczności wymieniać. Używać tylko oryginalnych części zamiennych lub akcesoriów. W przypadku użycia nieoryginalnych części lub akcesoriów wygasa wszelka odpowiedzialność. Inne Wszystkie mechanizmy są wstępnie nasmarowane. Jednak przed każdym użyciem upewnić się, że są wystarczająco nasmarowane. Przyrządy sterujące zamocowane fabrycznie, jak linka sprzęgła na uchwycie, nie mogą być usuwane lub odsłaniane. Upewnić się, że podczas transportu urządzenie jest dobrze przymocowane.19

Montaż urządzeń Proszę wykonać kroki przedstawione na rysunku: (W rzeczywistości urządzenie może się nieznacznie różnić).

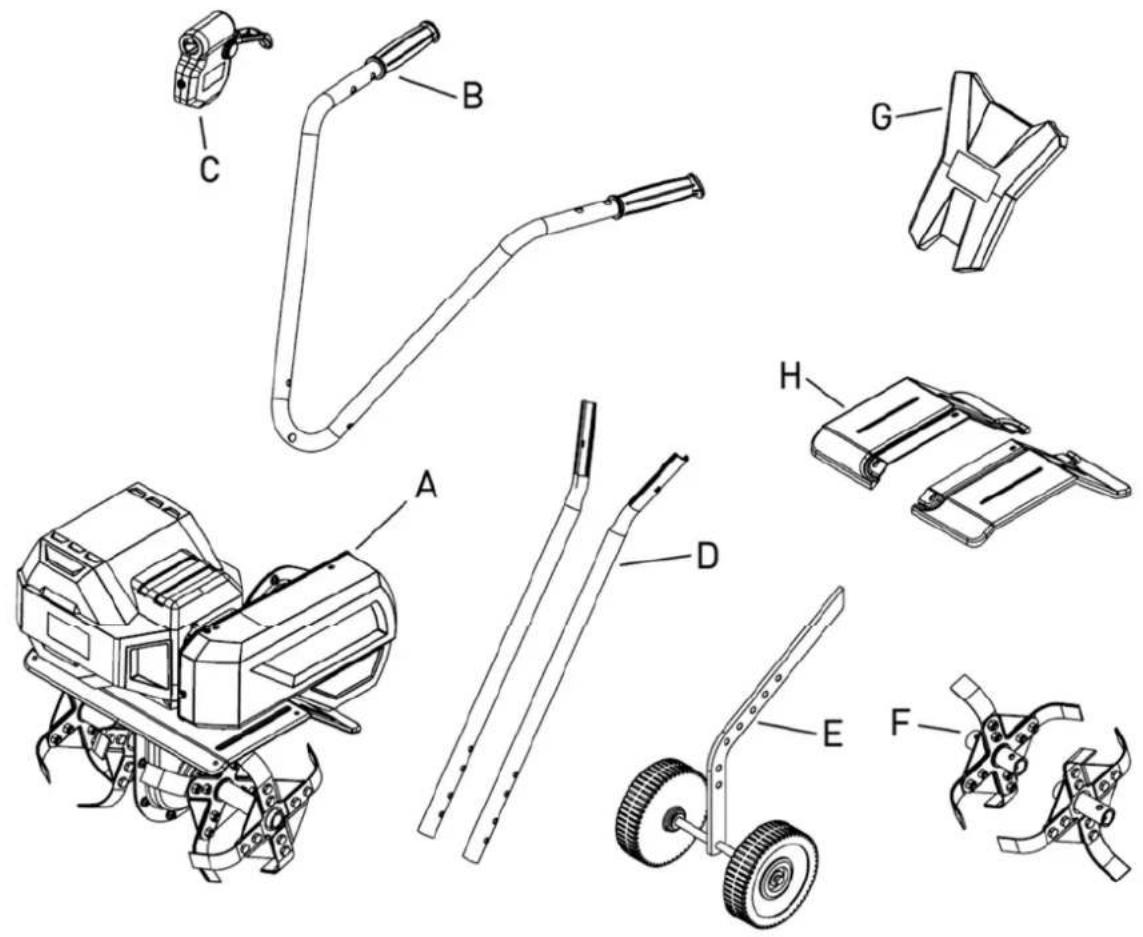

1. Zawartość opakowania

A. Maszyna z Ostrza zewnętrzne B. Uchwyt C. Dźwignię sprzęgła z włącznik bezpieczeństwa D. Uchwyt dolny E. Ustawianie zespołu kół / regulatora głębokości uprawy F. Ostrza wewnętrzne G. Panelu H. Osłony boczne

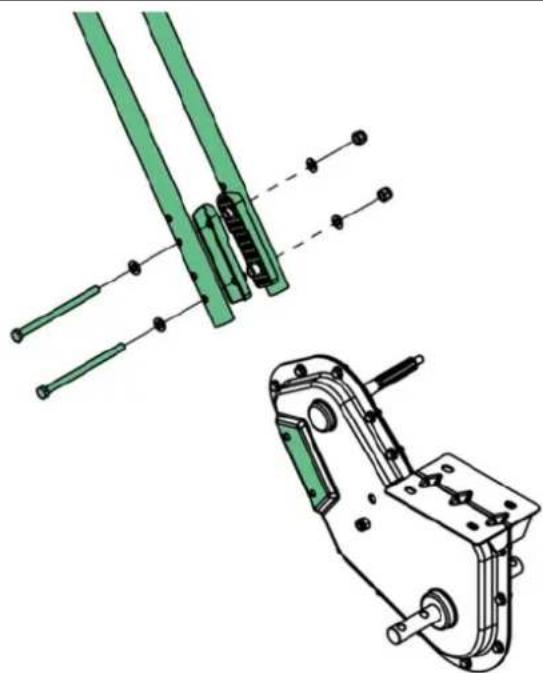

2. Zamocuj dolną sekcję uchwytu. Należy użyć

dostarczone elementy mocujące oraz śruby.

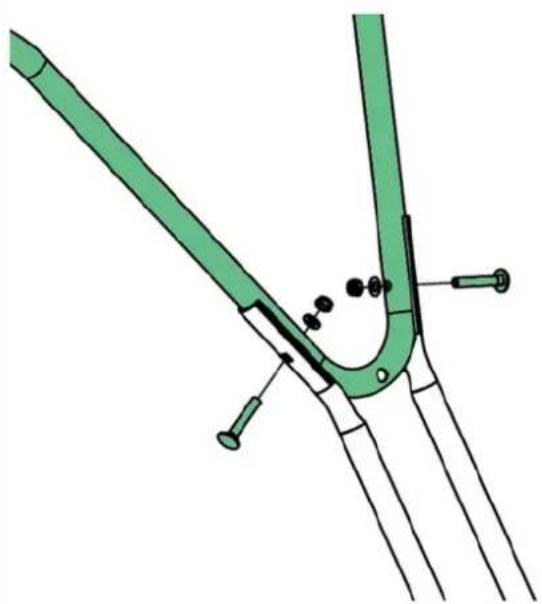

3. Zamocuj uchwyt. Należy użyć dostarczonego zestawu

montażowego, tak jak to przedstawiono na ilustracji.

4. Zamocować dźwignię sprzęgł

a, tak jak to przedstawiono na ilustracji.

5. Zamocować panelu, tak jak to przedstawiono na

6. Zamocować osłony boczne przy pomocy dołączonych

śrub oraz nakrętek. Należy pamiętać że osłona boczna musi znajdować się pod korpusem.

7. Wać ostrza wewnętrzne przy pomocy klinów oraz

8. S Zamontuj koła podporowe za pomocą śruby i

9. Skid głębokość mocowanie z zawleczką dostarczone.

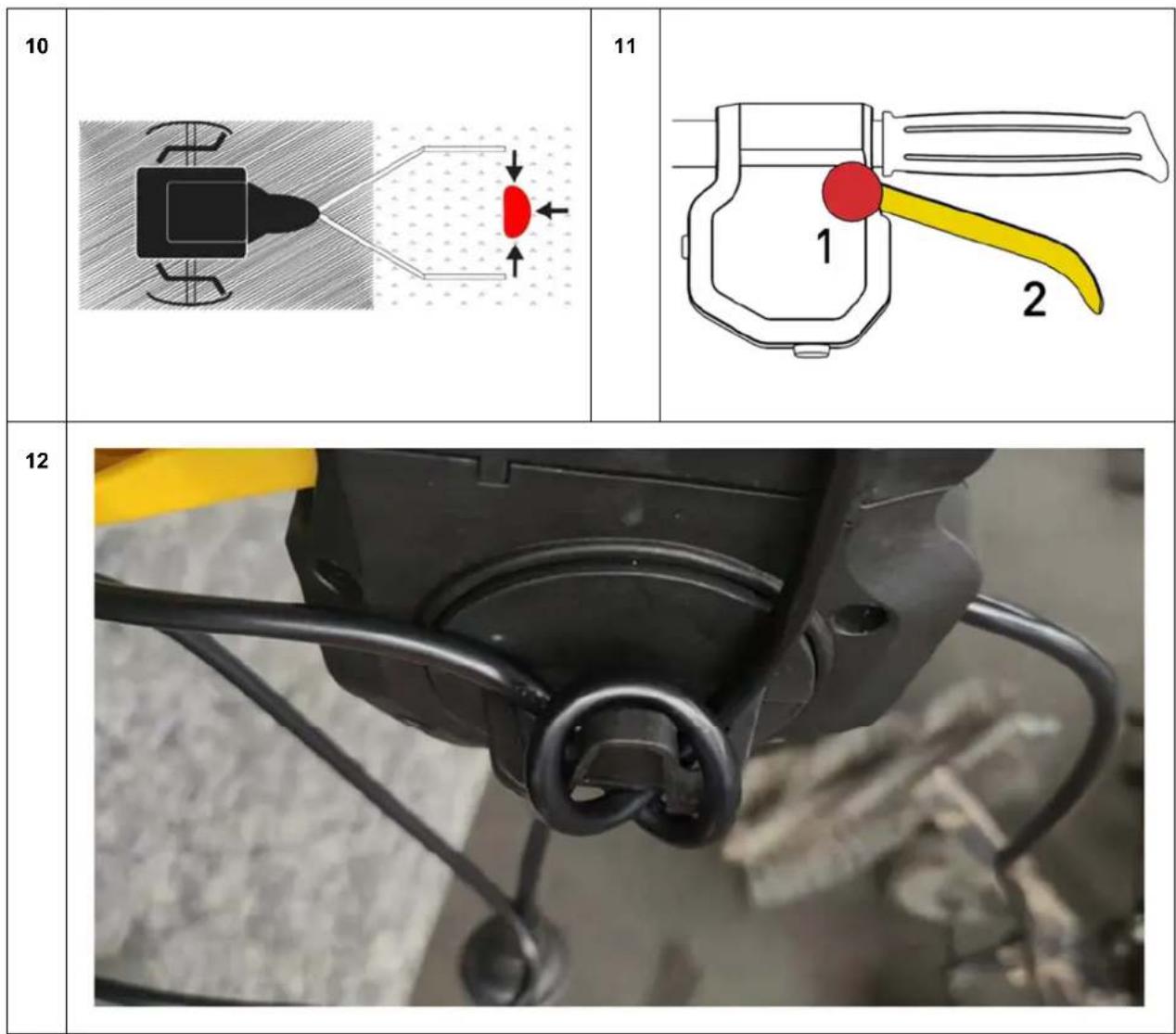

Ubranie robocze Podczas używania maszyny należy nosić dopasowane ubrania robocze, mocne rękawice robocze, ochraniacze na uszy i nieślizgające się buty ze stalowymi wzmocnieniami na czubkach. Praca z glebogryzarką Przed uruchomieniem ustawić maszynę na równej powierzchni z opuszczonymi kołami podpierającymi. Przed użyciem maszyny usunąć wszystkie zawadzające obiekty z pola pracy. Kamienie, szkło, gałęzie i tym podobne rzeczy mogą zniszczyć kultywator. Sprawdzić również, czy wszystkie śruby w glebogryzarce są odpowiednio dokręcone. Uruchomić silnik zgodnie z instrukcjami podanymi dalej. Odsunąć się od poruszających się części maszyny Glebogryzarka została zaprojektowana do kultywacji ogrodów warzywnych oraz kwietników. Przed rozpoczęciem pracy z opisywaną tu maszyną należy zapoznać się z niniejszą instrukcją, w szczególności z procedurami uruchamiania i zatrzymywania silnika. Użyj uchwytu kabla na uchwycie startowym (rys. 12). Ostrzeżenie: Podczas uruchamiania silnika należy stać poza zakreskowaną strefą! Silnik należy uruchamiać zawsze ze strefy zaznaczonej kropkami patrz Rys. 10.

Start (rys. 11) Przytrzymaj włącznik bezpieczeństwa (1) i włącz dźwignię sprzęgła (2). Zatrzymać Zwolnij dźwignię sprzęgła. Odłącz przedłużacz. Wskazówki Nie uruchamiaj urządzenia zanim znajdziesz się w terenie pracy. Zawsze trzymaj uchwyt oburącz.Sprawdź czy przedłużacz i kabel zasilający są za Tobą, by zapobiec przecięciu. Uruchomione noże spowodują posunięcie urządzenia w przód. Pozwól nożom powoli zanurzać się w ziemię.Pamiętaj by dopasować koła podpórkowe do pracy. Gdy chcesz pracować w głębokiej ziemi najbardziej efektywnym sposobem będzie wypuszczenie maszyny w przód na wyciągniętych ramionach, a następnie pociągnij urządzenie do siebie. Następnie znów do przodu. Noże muszą zawsze pracować na najwyższych obrotach. Upewnij się, że nie są przeciążone.Jeśli noże się zakopią należy kołysać maszyną z boku na bok ciągnąc jednocześnie w tył, aż się wykopie.

Podczas pracy na kierownicę mogą przenosić się wibracje. Dlatego zalecamy przerwy w pracy co 30 minut. Strefa bezpieczeństwa Gdy maszyna jest użytkowana i pracuje silnik, nie należy opuszczać, oznaczonej na czerwono rys 10, strefy bezpieczeństwa. Gdy trzeba opuścić strefę bezpieczeństwa, na przykład po to, żeby dołączyć jakiś element wyposażenie dodatkowego, najpierw należy zatrzymać silnik. Zwykle konieczne jest przejechanie jednego kawałka ziemi glebogryzarką 2-3 razy w różnych kierunkach. Nie należy uprawiać bardzo mokrej gleby, gdyż powoduje to powstawanie gród, które są trudne do rozbicia. Ustawianie zespołu kół / regulatora głębokości uprawy Rys. 8: Podczas transportu maszyny używaj kół podporowych. Rys. 9: Regulator głębokości uprawy może być ustawiony na różne głębokości. Im głębiej narzędzie wchodzi w glebę, tym głębiej pracują ostrza, i tym wolniej maszyna posuwa się do przodu. Ustawienie prawidłowej głębokości uprawy znacząco zmniejsza wymagany wysiłek. Regulator głębokości powinien być zawsze ustawiony odpowiednio do warunków glebowych. Zalecamy wypróbowanie kilku głębokości, aby sprawdzić, która jest najlepsza. Smarownie przekładni Przekładnia nasmarowana jest na stałe fabrycznie, nigdy nie wolno jej otwierać. Czyszczenie glebogryzarki Po użyciu glebogryzarkę należy wyczyścić. Do zmycia ziemi i brudu można użyć węża ogrodowego. Usunąć wszelką trawę, itd. z wału wirnika. Tabliczkę znamionową powinno się czyścić wilgotną szmatką, aby uniknąć niepotrzebnych zniszczeń. Unikać stosowania do czyszczenia aparatów myjących o wysokim ciśnieniu wody.20

• Jeśli maszyna ma być magazynowana i nieużywana przez dłuższy okres, należy zastosować się do poniższych zaleceń. Zapewni to dłuższy okres użytkowania maszyny.

• Do zmycia ziemi i brudu, użyć węża ogrodowego. Usunąć wszelką trawę, itd. z wału wirnika. Tabliczkę znamionową powinno się czyścić wilgotną szmatką, aby uniknąć niepotrzebnych zniszczeń. Unikać stosowania do czyszczenia aparatów myjących o wysokim ciśnieniu wody.

• Przetrzeć glebogryzarkę za pomocą wilgotnej szmatki, aby cała jej powierzchnia była czysta. Natrzeć glebogryzarkę naoliwioną szmatką, aby zapobiec powstawaniu rdzy.

Maszynę należy przechowywać w suchym, czystym pomieszczeniu. Wykrywanie i usuwanie usterek Silnik nie daje się uruchomić

1. Sprawdzić zasilanie i przewód.

2. Upewnij się, że wyłącznik bezpieczeństwa jest wciśnięty

przed uruchomieniem dźwigni sprzęgła. Ostrza nie chcą się obracać

1. Sprawdź, czy pomiędzy ostrzami nie utkwiły kamienie.

2. Usuń wszelkie kamienie, demontując zespoły noży.

3. Sprawdź, czy linki są w dobrym stanie i czy są

prawidłowo zamocowane.

4. Sprawdź, czy pasek jest w dobrym stanie i czy jest

prawidłowo zamocowany.

5. Sprawdź, czy napinacz paska jest prawidłowo

ustawiony. Hałas, wibracje i środki zapobiegawcze

1. Długotrwała ekspozycja na hałas powyżej 85 dB(A) jest

szkodliwa. Używając tej maszyny, zawsze noś ochraniacze na uszy.

2. Aby dalej zmniejszyć poziom hałasu, używaj maszyny

tylko w odkrytym terenie.

3. Wibracje można dodatkowo zmniejszyć trzymając

4. Aby nie przeszkadzać innym, maszyna powinna być

używana tylko w ciągu dnia.

5. Zawsze zakładaj dopasowane ubrania robocze, mocne

rękawice robocze, ochraniacze na uszy i nieślizgające się buty ze stalowymi wzmocnieniami na czubkach.

6. Po każdych 2 godzinach pracy rób 30-minutowe

7. Noszony pas należy wymienić / serwisowane przez

autoryzowanego dealera.

Standardowe warunki gwarancji Okrs gwarancji wynosi 2 lata dla prywatnych użytkowników

cowych w krajach UE. Produkty sprzedawane do użytku komercyjnego majątylko okres gwarancji 1 roku. Gwarancja obejmuje wady materia łowe i / lub fabryczne. Ograniczenia i wymagania Normalne zu życie i wymiana zużytych części NIE sąobjęte gwarancją. Zużycie części, które NIE są objęte przez więcej niż 12 miesi ęcy:

• Przełączniki Gwarancja NIE obejmuje uszkodzeń / usterek spowodowanych:

• Brak serwisu i konserwacji

• Zmiany w konstrukcji urządzenia

• Narażenie na nietypowe warunki zewnętrzne

• Uszkodzenia nadwozia, pokładu, uchwytów, paneli itp.

• Jeśli urządzenie zostało niewłaściwie użyte lub przeciążone

• Stosowanie nieoryginalnych części zamiennych.

• Inne warunki, w których Texas nie może byćpociągnięty do odpowiedzialności. To, czy dana sprawa jest roszczeniem gwarancyjnym, czy nie, określa w każdym przypadku autoryzowane centrum serwisowe. Twój paragon jest twoją kartą gwarancyjną, dlatego trzymaj go w bezpiecznym miejscu PAMIĘTAJ: Aby podczas zakupu części zamiennych oraz wszelkich próśb o naprawę gwarancyjną zawsze podać: numeru artykułu (np. 900611XX), roku i numeru seryjnego.

• Zastrzegamy sobie prawo do zmiany warunków i nie ponosimy odpowiedzialności za błędy w druku.21

Model El-Tex 1800 Waga (kg) 29,5 Biegi do przodu 1 Biegiwsteczne - Uchwyt Nienasta wialny Szerokośćrobocza 40-60 cm Głębokośćpracy 26 cm Prędkośćobrotowa, ostrza

Rodzajsmaru EP-1 Silnik 230V Maksymalnamoc 1,8 kW / 3400 u/min Poziom Mocy Akustycznej Maszyny

: 88,2 dB(A) Poziom wibracji (uchwyt lewy / prawy) 8,1 m/s
