WS 6448 - Stacja Pogodowa TECHNOLINE - Bezpłatna instrukcja obsługi

Typ produktu	Stacja pogodowa
Marka	TECHNOLINE
Model	WS 6448
Zasilanie odbiornika	Zasilacz sieciowy HX0180500150D2E lub 2 baterie AAA
Zasilanie czujnika zewnętrznego	2 baterie AAA
Wyświetlacz	Ekran LCD z podświetleniem LED (5 sekund)
Zegar	Sterowany radiowo DCF, ręczne ustawienie, kalendarz do 2099
Prognoza pogody	4 symbole: słonecznie, lekko pochmurno, pochmurno, deszczowo
Temperatura wewnętrzna	0°C do 50°C (32°F do 122°F)
Temperatura zewnętrzna	-19,9°C do 59,9°C (-3,8°F do 139,8°F)
Wilgotność wewnętrzna	20% do 95% RH
Wyświetlanie ekstremalnych temperatur	Tak, najwyższa i najniższa
Jednostka temperatury	°C lub °F, przełączalne
Format czasu	12 lub 24 godziny
Dzień tygodnia	7 języków: angielski, niemiecki, włoski, francuski, hiszpański, niderlandzki, duński
Alarm	Codzienny z funkcją drzemki (5 minut)
Częstotliwość transmisji	433,92 MHz, moc maks. 8 dBm
Zasięg transmisji	Do 60 metrów
Konserwacja i czyszczenie	Montować w pomieszczeniu, unikać wstrząsów, ekstremalnych temperatur, kurzu, wilgoci. Nie otwierać obudowy.
Bezpieczeństwo baterii	Używać baterii alkalicznych, przestrzegać biegunowości, wyjmować przy dłuższym nieużywaniu, nie wrzucać do ognia.
Zgodność	Dyrektywa 2014/53/UE i ROHS 2011/65/WE

Często zadawane pytania - WS 6448 TECHNOLINE

Jak ręcznie ustawić godzinę?

Przytrzymaj przycisk MODE przez 2 sekundy. Rok miga, użyj ▲ i ▼ do ustawienia. Naciśnij MODE, aby potwierdzić i przejść do miesiąca, następnie dnia, formatu daty, języka dni, strefy czasowej, formatu 12/24h, godzin i minut. Jeśli żaden przycisk nie zostanie naciśnięty przez 7 sekund, zegar powraca do trybu normalnego.

Jak podłączyć czujnik zewnętrzny?

Włóż 2 baterie AAA do czujnika zewnętrznego, przestrzegając biegunowości. Odbiornik automatycznie szuka czujnika przez około 3 minuty, co sygnalizowane jest migającą ikoną anteny w strefie OUTDOOR. Jeśli połączenie nie powiedzie się, przytrzymaj przycisk ▼ przez 2 sekundy, aby ponownie uruchomić wyszukiwanie.

Jak włączyć lub wyłączyć alarm?

Naciśnij raz przycisk ALARM, aby włączyć lub wyłączyć alarm. Ikona dzwonka jest wyświetlana, gdy alarm jest aktywny. Aby ustawić godzinę alarmu, przytrzymaj ALARM przez 2 sekundy, a następnie ustaw godziny i minuty za pomocą ▲ i ▼.

Co zrobić, jeśli zegar nie odbiera sygnału DCF?

Umieść stację przy oknie, co najmniej 2,5 metra od telewizorów lub monitorów komputerowych. Unikaj betonowych piwnic. Naciśnij przycisk WAVE, aby ręcznie uruchomić odbiór. Automatyczny odbiór odbywa się o 1:00, 2:00 i 3:00, z maksymalnie 5 próbami dziennie.

Jak zmienić język wyświetlania dni tygodnia?

Podczas ręcznego ustawiania czasu, po potwierdzeniu formatu daty, język dni miga. Użyj ▲ i ▼, aby wybrać spośród 7 języków: angielski, niemiecki, włoski, francuski, hiszpański, niderlandzki i duński. Naciśnij MODE, aby potwierdzić.

Jak używać funkcji drzemki alarmu?

Gdy alarm dzwoni, naciśnij przycisk SNOOZE/LIGHT, aby aktywować drzemkę. Symbol Zz pojawia się na ekranie, a alarm uruchomi się ponownie po 5 minutach.

Jak przełączyć z wyświetlania 12h na 24h?

Podczas ręcznego ustawiania czasu, po potwierdzeniu strefy czasowej, miga tryb wyświetlania 12/24 godzin. Użyj ▲ i ▼, aby wybrać żądany format, a następnie naciśnij MODE, aby potwierdzić.

Jak wyczyścić stację pogodową?

Zainstaluj urządzenie w pomieszczeniu, unikaj narażenia na ekstremalne temperatury, bezpośrednie światło słoneczne, kurz i wilgoć. Nie zanurzaj w wodzie. Czyść miękką, suchą szmatką. Nie otwieraj obudowy.

Jakich baterii używać do czujnika zewnętrznego i odbiornika?

Używaj baterii alkalicznych typu AAA (nie używaj baterii ładowalnych). Przestrzegaj biegunowości (+/-). Wymieniaj zawsze wszystkie baterie jednocześnie i natychmiast usuwaj zużyte baterie.

Jak przeprowadzić ręczne wyszukiwanie czujnika zewnętrznego?

Przytrzymaj przycisk ▼ przez 2 sekundy, aby ponownie uruchomić wyszukiwanie czujnika zewnętrznego. Spowoduje to wyczyszczenie bieżących danych i ponowną próbę połączenia.

INSTRUKCJA OBSŁUGI WS 6448 TECHNOLINE

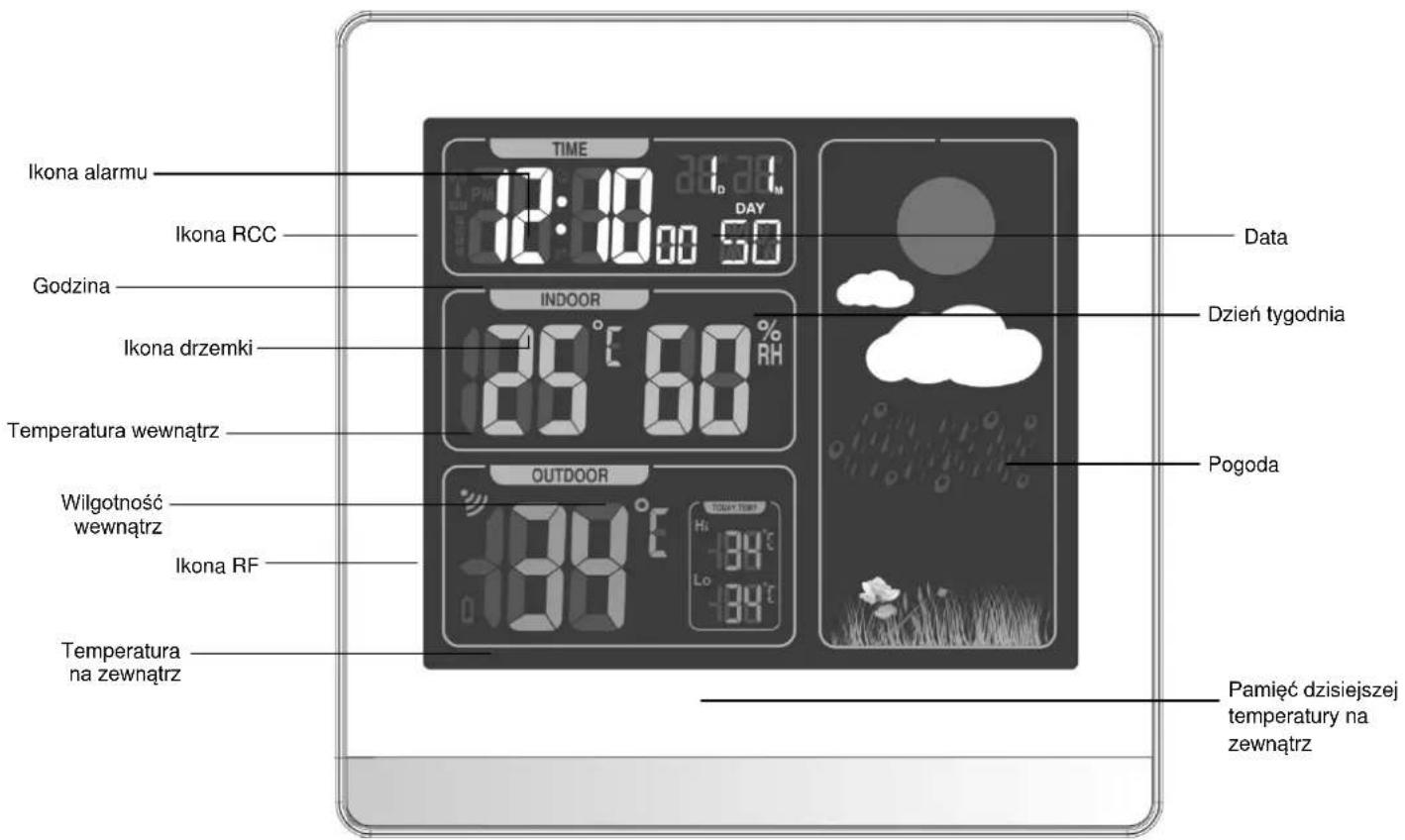

Wyświetlacz LCS i ustawienia

Rozpoczęcie działania:

Otworzyć komorę baterii z tyłu zdalnego czujnika zewnętrznego i włożyć 2 baterie AAA. Należy zwrócić uwagę na prawidłową biegunowość. Wybrać wyświetlanie °C/°F, naciskając przycisk w komorze. Zamknąć komorę baterii.

Podłącz stację główną (odbiornik) do domowego gniazdka elektrycznego za pomocą zasilacza HX0180500150D2E, lub otwórz komorę baterii z tyłu odbiornika i włożyć 2 baterie AAA. Należy zwrócić uwagę na prawidłową biegunowość. Zamknąć komorę baterii.

Po włożeniu baterii ikony na wyświetlaczu LCD zaświecą się przez 3 sekundy, rozlegnie się sygnał dźwiękowy oraz wykryta zostanie wewnętrzna temperatura i wilgotność.

Odbiornik rozpocznie nawiązywanie połączenia ze zdalnym czujnikiem zewnętrznym. To działanie trwa około 3 minut i jest sygnalizowane migającym symbolem anteny odbioru RF w obszarze wyświetlacza „OUTDOOR” na odbiorniku.

Kiedy odbiornik nawiąże połączenie ze zdalnym czujnikiem zewnętrznym, przejdzie do trybu zegara.

Odbieranie sygnału DCF:

Po włączeniu urządzenie automatycznie rozpocznie odbieranie sygnału DCF przez 7 minut, ikona odbioru będzie migać.

O godz. 1:00/2:00/3:00 odbiór DCF włączy się automatycznie, a zegar zostanie zsynchronizowany, jeżeli odbiór zakończyć się powodzeniem. Jeśli odbiór się nie powiedzie (ikona masztu radiowego znika z wyświetlacza), system automatycznie podejmie kolejną próbę synchronizacji o najbliższej pełnej godzinie. Ta procedura powtarza się automatycznie maksymalnie 5 razy dziennie.

Nacisnąć przycisk „WAVE”, aby uruchomić ręczny odbiór DCF. Jeśli w ciągu 7 minut nie zostanie odebrany żaden sygnał,

wyszukiwanie sygnału DCF zostanie zatrzymane (ikona masztu radiowego zniknie) i uruchomi się ponownie o najbliższej pełnej godzinie.

Uwaga:

Migająca ikona masztu radiowego oznacza, że urządzenie wyszukuje sygnał DCF.

Ciągle wyświetlająca się ikona masztu radiowego wskazuje, że sygnał DCF został odebrany pomyślnie, ikona masztu radiowego zniknie, jeżeli odbiór nie powiedzie się.

Zalecamy minimalną odległość 2,5 metra od wszystkich źródeł zakłóceń, takich jak telewizory i monitory komputerowe. Odbiór radiowy jest słabszy w pomieszczeniach z betonowymi ścianami (np. w podziemiach). W takich trudnych warunkach należy ustawić urządzenie koło okna.

Ręczne ustawianie czasu:

Nacisnąć i przytrzymać przycisk „MODE” przez 2 sekundy, zacznie migać wskazanie roku 2012. Przyciskami „▲” i „▼” ustawić właściwy rok.

Nacisnąć „MODE”, aby potwierdzić ustawienia, wyświetlacz miesiąca zacznie migać. Przyciskami „▲” i „▼” ustawić właściwy miesiąc.

Nacisnąć „MODE”, aby potwierdzić ustawienia, wyświetlacz daty zacznie migać. Przyciskami „▲” i „▼” ustawić właściwą datę.

Nacisnąć „MODE”, aby potwierdzić ustawienie. Przyciskami „▲” i „▼” ustawić miesiąc/dzień lub dzień/miesiąc.

Nacisnąć „MODE”, aby potwierdzić ustawienia, wybór języka wyświetlania dnia tygodnia zacznie migać. Przyciskami „▲” i „▼” wybrać język. Dla dnia tygodnia jest 7 języków: angielski, niemiecki, włoski, francuski, hiszpański, niderlandzki i duński

Nacisnąć „MODE”, aby potwierdzić ustawienia, strefy czasowe zaczną migać. Przyciskami „▲” i „▼” można teraz ustawić prawidłową strefę czasową (od -12 do +12). (Niemcy 0/Wlk. Bryt. -1)

Nacisnąć „MODE”, aby potwierdzić ustawienia, wyświetlacz trybu 12/24-godz. zacznie migać. Przyciskami „▲” i „▼” ustawić właściwy tryb godzin 12/24-godzinny.

Nacisnąć „MODE”, aby potwierdzić ustawienia, wyświetlacz godziny zacznie migać. Przyciskami „▲” i „▼” ustawić właściwą godzinę.

Nacisnąć „MODE”, aby potwierdzić ustawienia, wyświetlacz minut zacznie migać. Przyciskami „▲” i „▼” ustawić właściwą minutę.

Nacisnąć „MODE”, aby potwierdzić ustawienia i zakończyć procedurę ustawiania, przejść do trybu zegara.

Uwaga:

Po 7 sekundach bez naciskania żadnego przycisku zegar automatycznie przełączy się z trybu ustawiania to trybu zwykłego czasu

Ustawianie alarmów codziennych:

Nacisnąć i przytrzymać przycisk ALARM przez 2 sekundy, aż wyświetlacz godziny czasu alarmu zacznie migać. Przyciskami „▲” i „▼” ustawić wymaganą godzinę. Nacisnąć przycisk „ALARM”, aby potwierdzić ustawienia.

Wyświetlacz minut czasu alarmu zacznie migać. Przyciskami „▲” i „▼” ustawić wymaganą minutę.

Przycisk ALARM do potwierdzenia ustawień i zakończenia procedury ustawiania.

Aby aktywować lub wyłączyć codzienne alarmy, należy krótko nacisnąć jeden raz przycisk „ALARM”. Alarm jest aktywny, kiedy wyświetla się symbol dzwonka.

Uwaga:

Po 7 sekundach bez naciskania żadnego przycisku zegar automatycznie przełączy się z trybu ustawiania to trybu zwykłego zegara. Dźwięk alarmu będzie trwał przez 1 minutę, jeśli nie zostanie wyłączony poprzez naciśnięcie dowolnego przycisku. W takim przypadku alarm powtórzy się automatycznie po 24 godzinach.

Coraz głośniejszy dźwięk alarmu (narastający, czas trwania: 1 minuty) zmienia głośność 4 razy, gdy sygnał alarmu jest słyszalny.

Funkcja automatycznej DRZEMKI:

Aby aktywować funkcję automatycznej drzemki: Kiedy trwa alarm, należy nacisnąć przycisk „SNOOZE/LIGHT”, aby aktywować funkcję drzemki. Gdy funkcja drzemki jest aktywowana, na wyświetlaczu pojawi się symbol „Zz”.

Alarm rozlegnie się ponownie po 5 minutach.

Wyświetlanie temperatury °C/°F:

Temperatura wyświetla się w stopniach °C lub °F. Nacisnąć przycisk „▼”, aby przełączać między wyświetlaniem w stopniach °C lub °F.

Połączenie z czujnikiem zewnętrznym:

Nacisnąć i przytrzymać przycisk „▼” przez 2 sekundy, aby wyszukać czujniki zewnętrzne (aby skasować aktualne dane zegara).

Podświetlenie:

Nacisnąć przycisk SNOOZE/LIGHT, aby aktywować oświetlenie wyświetlacza na 5 sekund, jeżeli stacja wewnętrzna jest zasilana bateriami.

Prognoza pogody

Stacja pogodowa wykorzystuje dane sprężonego powietrza do prognozy pogody. Do prognozy pogody służą 4 ikony na stacji:

Słonecznie
lekkie zachmurzenie
zachmurzenie
deszcz

Niniejszym Technotrade oświadcza, że WS6448 jest zgodny z zasadniczymi wymogami oraz pozostałymi stosownymi postanowieniami Dyrektywy 2014/53/EU i ROHS 2011/65/EC.Kopię pełnej deklaracji zgodności można pobrać pod adresem: www.technoline.de/doc/4029665064482

Dane techniczne:

Zegar sterowany radiowo przez częstotliwość DCF

Ręczne ustawianie czasu

Ciągły kalendarz do roku 2099

Wyświetlacz daty i dnia tygodnia

Wyświetlanie temperatury na zmianę w °C lub °F

Czas w opcjonalnym formacie godzinowym 12/24

Wyświetlacz dnia tygodnia w 7 językach: angielski, niemiecki, włoski, francuski, hiszpański, niderlandzki i duński

Automatyczna funkcja drzemki (5 minut)

Termometr: Zakresy pomiarowe wewnątrz: 0°C (32°F) – 50°C (122°F)

Zakresy pomiarowe na zewnątrz: -19,9°C (-3,8°F) – 59,9°C (139,8°F)

Wyświetlanie wysokiej/niskiej temperatury na zewnątrz

Wilgotnościomierz: zakres pomiaru: 20% \~ 95% wilg. wzgl. Oddzielny wyświetlacz do użycia wewnątrz

Podświetlanie wyświetlacza LED (automatyczne wyłączenie po 5 sekundach)

Adapter zasilania: HX0180500150D2E

Bateria: 2 x AAA /LR03 (nie jest dołączona)

Bezprzewodowy czujnik zdalny (przekaźnik)

Częstotliwość przekaźnika: 433,92 MHz.

Maksymalna moc nadawcza: 8 dBm

Zakres transmisji do 60 m (200 stóp)

Bateria: 2 x AAA /LR03 (nie są dołączone)

Środowiskowe efekty odbioru

Stacja pobiera dokładny czas za pomocą technologii bezprzewodowej. Tak jak we wszystkich urządzeniach bezprzewodowych, odbiór może być zakłócany przez następujące okoliczności:

- duża odległość przekazu

• góry i doliny pobliżu

- bliskość autostrad, linii kolejowych, lotnisk, linii wysokiego napięcia, itd.

- bliskość budów

- wzdłuż wysokich budynków

- wewnątrz betonowych budynków

- w pobliżu urządzeń elektrycznych (komputerów, telewizorów, itd.) i konstrukcji metalowych

- w poruszających się pojazdach

Stację należy ustawić w miejscu z optymalnym sygnałem, tzn. blisko okna i z dala od powierzchni metalowych lub urządzeń elektrycznych.

Środki ostrożności

- Urządzenie jest przeznaczone do zastosowań we wnętrzach..

- Nie narażać urządzenia na działanie dużych sił lub wstrząsów.

- Nie należy wystawiać urządzenia na działanie wysokich temperatur, bezpośredniego światła słonecznego, kurzu, wilgoci.

- Nie zanurzać w wodzie.

- Unikać kontaktu z wszelkimi korozyjnych.

- Nie wyrzucać urządzenia do ognia, gdyż może wybuchnąć.

- Nie otwierać obudowy i nie ingerują w wewnętrzne części urządzenia.

Ostrzeżenia bezpieczeństwa dotyczące baterii

- Używać tylko baterii alkalicznych. Nie wolno używać akumulatorów.

- Włożyć baterie prawidłowo, zgodnie z biegunowością (+/-).

• Zawsze należy wymieniać cały zestaw baterii.

- Nigdy nie wolno mieszać zużytych i nowych baterii.

- Zużyte baterie należy natychmiast wymieniać.

- Wyjmować baterie, jeśli urządzenie nie jest używane.

- Nie ładować ponownie baterii ani nie wyrzucać ich do ognia, ponieważ mogą eksplodować.

- Nie przechowuj baterie w pobliżu przedmiotów metalowych. Styczność może spowodować zwarcie.

- Unikać narażania baterii na działanie bardzo wysokich temperatur lub wilgotności bądź bezpośredniego nasłonecznienia.

- Baterie należy trzymać w miejscu niedostępnym dla dzieci. Powodują one zagrożenie udlawieniem.

Stosować produkt tylko zgodnie z jej przeznaczeniem!

Zawiadomienie wymagań na mocy dyrektywy baterii

Stare baterie nie należado odpadów domowych, ponieważ mogą one powodować uszkodzeń zdrowia i środowiska. Możesz powrócić używanych baterii i akumulatorów do punktów dealerskich i zbiórki. Użytkownika końcowego są zobowiązane przez prawo przywrócić potrzebne baterie do dystrybutorów i innych punktów zbiorczych!

Zawiadomienie wymagań na mocy dyrektywy urządzenia elektryczne

Ten symbol oznacza, że należy oddzielać urządzenia elektryczne od ogólnych odpadów domowych po zakończeniu ich żywotności. Urządzenie należy oddać do lokalnego punktu zbiórki odpadów lub centrum recyklingu. Dotyczy to wszystkich państw Unii Europejskiej oraz innych państw europejskich, w których obowiązuje system zbierania odpadów segregowanych.
