INSTRUKCJA OBSŁUGI 19250 NEO tools

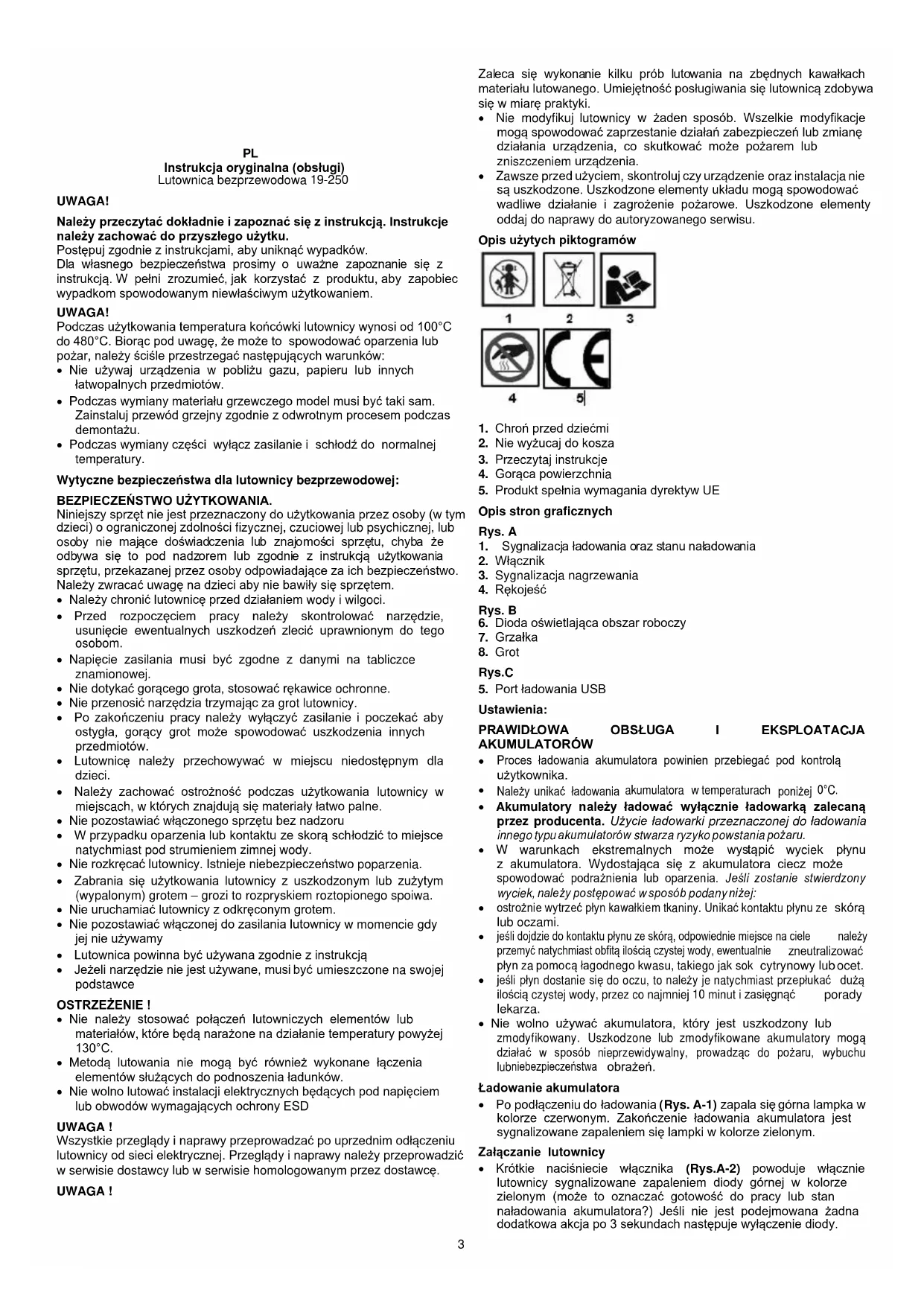

Instrukcja oryginalna (obsługi) Lutownica bezprzewodowa 19-250 UWAGA! Należy przeczytać dokładnie i zapoznać się z instrukcją. Instrukcje należy zachować do przyszłego użytku. Postępuj zgodnie z instrukcjami, aby uniknąć wypadków. Dla własnego bezpieczeństwa prosimy o uważne zapoznanie się z instrukcją. W pełni zrozumieć, jak korzystać z produktu, aby zapobiec wypadkom spowodowanym niewłaściwym użytkowaniem. UWAGA! Podczas użytkowania temperatura końcówki lutownicy wynosi od 100°C do 480°C. Biorąc pod uwagę, że może to spowodować oparzenia lub pożar, należy ściśle przestrzegać następujących warunków:

• Nie używaj urządzenia w pobliżu gazu, papieru lub innych łatwopalnych przedmiotów.

• Podczas wymiany materiału grzewczego model musi być taki sam. Zainstaluj przewód grzejny zgodnie z odwrotnym procesem podczas demontażu.

• Podczas wymiany części wyłącz zasilanie i schłodź do normalnej temperatury. Wytyczne bezpieczeństwa dla lutownicy bezprzewodowej: BEZPIECZEŃSTWO UŻYTKOWANIA. Niniejszy sprzęt nie jest przeznaczony do użytkowania przez osoby (w tym dzieci) o ograniczonej zdolności fizycznej, czuciowej lub psychicznej, lub osoby nie mające doświadczenia lub znajomości sprzętu, chyba że odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu, przekazanej przez osoby odpowiadające za ich bezpieczeństwo. Należy zwracać uwagę na dzieci aby nie bawiły się sprzętem.

• Należy chronić lutownicę przed działaniem wody i wilgoci.

• Przed rozpoczęciem pracy należy skontrolować narzędzie, usunięcie ewentualnych uszkodzeń zlecić uprawnionym do tego osobom.

• Napięcie zasilania musi być zgodne z danymi na tabliczce znamionowej.

• Nie dotykać gorącego grota, stosować rękawice ochronne.

• Nie przenosić narzędzia trzymając za grot lutownicy.

• Po zakończeniu pracy należy wyłączyć zasilanie i poczekać aby ostygła, gorący grot może spowodować uszkodzenia innych przedmiotów.

• Lutownicę należy przechowywać w miejscu niedostępnym dla dzieci.

• Należy zachować ostrożność podczas użytkowania lutownicy w miejscach, w których znajdują się materiały łatwo palne.

• Nie pozostawiać włączonego sprzętu bez nadzoru

• W przypadku oparzenia lub kontaktu ze skorą schłodzić to miejsce natychmiast pod strumieniem zimnej wody.

• Nie rozkręcać lutownicy. Istnieje niebezpieczeństwo poparzenia.

• Zabrania się użytkowania lutownicy z uszkodzonym lub zużytym (wypalonym) grotem – grozi to rozpryskiem roztopionego spoiwa.

• Nie uruchamiać lutownicy z odkręconym grotem.

• Nie pozostawiać włączonej do zasilania lutownicy w momencie gdy jej nie używamy

• Lutownica powinna być używana zgodnie z instrukcją

• Jeżeli narzędzie nie jest używane, musi być umieszczone na swojej podstawce OSTRZEŻENIE !

• Nie należy stosować połączeń lutowniczych elementów lub materiałów, które będą narażone na działanie temperatury powyżej 130°C.

• Metodą lutowania nie mogą być również wykonane łączenia elementów służących do podnoszenia ładunków.

• Nie wolno lutować instalacji elektrycznych będących pod napięciem lub obwodów wymagających ochrony ESD UWAGA ! Wszystkie przeglądy i naprawy przeprowadzać po uprzednim odłączeniu lutownicy od sieci elektrycznej. Przeglądy i naprawy należy przeprowadzić w serwisie dostawcy lub w serwisie homologowanym przez dostawcę. UWAGA ! Zaleca się wykonanie kilku prób lutowania na zbędnych kawałkach materiału lutowanego. Umiejętność posługiwania się lutownicą zdobywa się w miarę praktyki.

• Nie modyfikuj lutownicy w żaden sposób. Wszelkie modyfikacje mogą spowodować zaprzestanie działań zabezpieczeń lub zmianę działania urządzenia, co skutkować może pożarem lub zniszczeniem urządzenia.

• Zawsze przed użyciem, skontroluj czy urządzenie oraz instalacja nie są uszkodzone. Uszkodzone elementy układu mogą spowodować wadliwe działanie i zagrożenie pożarowe. Uszkodzone elementy oddaj do naprawy do autoryzowanego serwisu. Opis użytych piktogramów

1. Chroń przed dziećmi

2. Nie wyżucaj do kosza

3. Przeczytaj instrukcje

4. Gorąca powierzchnia

5. Produkt spełnia wymagania dyrektyw UE

Opis stron graficznych Rys. A

1. Sygnalizacja ładowania oraz stanu naładowania

3. Sygnalizacja nagrzewania

6. Dioda oświetlająca obszar roboczy

5. Port ładowania USB

Proces ładowania akumulatora powinien przebiegać pod kontrolą użytkownika.

Należy unikać ładowania akumulatora

• Akumulatory należy ładować wyłącznie ładowarką zalecaną przez producenta. Użycie ładowarki przeznaczonej do ładowania innego typu akumulatorów stwarza ryzyko powstania pożaru.

• W warunkach ekstremalnych może wystąpić wyciek płynu z akumulatora. Wydostająca się z akumulatora ciecz może spowodować podrażnienia lub oparzenia. Jeśli zostanie stwierdzony wyciek, należy postępować w sposób podany niżej:

ostrożnie wytrzeć płyn kawałkiem tkaniny. Unikać kontaktu płynu ze skórą lub oczami.

jeśli dojdzie do kontaktu płynu ze skórą, odpowiednie miejsce na ciele należy przemyć natychmiast obfitą ilością czystej wody, ewentualnie zneutralizować płyn za pomocą łagodnego kwasu, takiego jak sok cytrynowy lub ocet.

jeśli płyn dostanie się do oczu, to należy je natychmiast przepłukać dużą ilością czystej wody, przez co najmniej 10 minut i zasięgnąć porady lekarza.

• Nie wolno używać akumulatora, który jest uszkodzony lub zmodyfikowany. Uszkodzone lub zmodyfikowane akumulatory mogą działać w sposób nieprzewidywalny, prowadząc do pożaru, wybuchu lub niebezpieczeństwa obrażeń. Ładowanie akumulatora

• Po podłączeniu do ładowania (Rys. A-1) zapala się górna lampka w kolorze czerwonym. Zakończenie ładowania akumulatora jest sygnalizowane zapaleniem się lampki w kolorze zielonym. Załączanie lutownicy

• Krótkie naciśniecie włącznika (Rys.A-2) powoduje włącznie lutownicy sygnalizowane zapaleniem diody górnej w kolorze zielonym (może to oznaczać gotowość do pracy lub stan naładowania akumulatora?) Jeśli nie jest podejmowana żadna dodatkowa akcja po 3 sekundach następuje wyłączenie diody.4

• Naciśniecie włącznika (Rys.A-2) dłużej niż 1 sek. uruchamia lutownicę, zapala się lampka górna w kolorze zielonym oraz dolna w kolorze czerwonym, włącza się również dioda oświetlająca obszar roboczy. Naciśniecie włącznika dłużej niż 1 sek. Gdy urządzenie pracuje wyłącza lutownicę oraz oświetlenie. Przygotowanie do lutowania

• Wysprzątać stanowisko pracy

• Założyć przed pracą okulary i maskę

• Po nagrzaniu oczyścić grot lutownicy oraz element lutowany

• Przygotować spoiwo lutownicze Załączenie oświetlenia obszaru roboczego

• Załączenie oświetlenia obszaru roboczego LED (Rys. B-6) następuje po załączeniu lutownicy. Konserwacja lutownicy Aby zapewnić bezpieczne i prawidłowe działanie stacji lutowniczej, należy zwrócić uwagę na następującą sugestię: Jeśli lutownica nie działa prawidłowo z powodu niektórych czynników, skontaktuj się z serwisem w celu uzyskania wsparcia. Czyszczenie kolby (Rys.B -7,8)

• Uchwyt kolby lub obudowę można czyścić szmatką zanurzoną w niewielkiej ilości płynu z detergentem.

• Nigdy nie zanurzaj stacji w płynie ani nie pozwól, aby jakikolwiek płyn dostał się do wnętrza obudowy.

• Nie używaj żadnych rozpuszczalników do czyszczenia obudowy. Uwaga!: Podczas korzystania z nowego grota lutownicy, najlepiej jest wyjąć grot i codziennie czyścić grot z pozostałości lutowania! Konserwacja końcówek lutowniczych (Rys.B-8) Groty lutownicze są wykonane ze stopów. Przy prawidłowym użytkowanie będą miały dłuższą żywotność.

• Pamiętaj, aby dodać odpowiednią cynę do powierzchni przyklejającej końcówki lutownicy przed wyłączeniem i wycierać ją tylko przed lutowaniem.

• Podczas pracy lutownicą nie pocieraj połączeń lutowniczych ze zbyt dużym naciskiem na końcówki lutownicy. Proces ten nie zmieni przewodności cieplnej, a uszkodzi końcówki.

• Nigdy nie używaj szorstkich materiałów lub ostrego noża do czyszczenia grotów lutownicy.

• Jeśli powierzchnia została utleniona i nie przywiera do cyny, w razie potrzeby można ją ostrożnie przetrzeć szmatką szmerglową ze złotej stali o oczkach 600-800 i wyczyścić propanolem lub równoważnym roztworem.

• Nie należy używać topnika zawierającego chlor lub nadmiar kwasu, należy używać wyłącznie żywicy syntetycznej lub topnika z żywicy aktywowanej Uwaga!: co najmniej raz w tygodniu wyjmij końcówki lutownicy, aby oczyścić i usunąć pozostałości lutowania w tulei. Tabela dane znamionowe Stacja lutownicza Lutownica bezprzewodowa 19-250 Parametr Wartość Napięcie znamionowe 4 V DC Rodzaj akumulatora Li-Ion 2500mAh Czas nagrzewania ~60s Czas pracy urządzenia ~45min Czas ładowania akumulatora ~3h Zakres temperatury 400°C~480°C Klasa ochronności III Masa 0,08 kg Rok produkcji

19-250 oznacza zarówno typ oraz określenie maszyny OSTRZEŻENIE! Ten sprzęt może być używany przez dzieci w wieku 8 lat i starsze oraz przez osoby o ograniczonych zdolnościach fizycznych, czuciowych lub umysłowych lub osoby bez doświadczenia i wiedzy, jeśli są nadzorowane lub zostały poinstruowane, jak bezpiecznie korzystać z urządzenia oraz rozumieją zagrożenia, które wynikają z takiego użytkowania. Dzieci nie mogą bawić się sprzętem. Bez nadzoru dzieci nie mogą czyścić sprzętu i wykonywać prac konserwacyjnych na poziomie użytkownika. OCHRONA ŚRODOWISKA

Produktów zasilanych elektrycznie nie należy wyrzucać wraz z domowymi odpadkami, lecz oddać je do utylizacji w odpowiednich zakładach. Informacji na temat utylizacji udzieli sprzedawca produktu lub miejscowe władze. Zużyty sprzęt elektryczny i elektroniczny zawiera substancje nieobojętne dla środowiska naturalnego. Sprzęt nie poddany recyclingowi stanowi potencjalne zagrożenie dla środowiska i zdrowia ludzi. „Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa z siedzibą w Warszawie, ul. Pograniczna 2/4 (dalej: „Grupa Topex”) informuje, iż wszelkie prawa autorskie do treści niniejszej instrukcji (dalej: „Instrukcja”), w tym m.in. jej tekstu, zamieszczonych fotografii, schematów, rysunków, a także jej kompozycji, należą wyłącznie do Grupy Topex i podlegają ochronie prawnej zgodnie z ustawą z dnia 4 lutego 1994 roku, o prawie autorskim i prawach pokrewnych (tj. Dz. U. 2006 Nr 90 Poz 631 z późn. zm.). Kopiowanie, przetwarzanie, publikowanie, modyfikowanie w celach komercyjnych całości Instrukcji jak i poszczególnych jej elementów, bez zgody Grupy Topex wyrażonej na piśmie, jest surowo zabronione i może spowodować pociągnięcie do odpowiedzialności cywilnej i karnej.

Serwis Centralny GTX Service Sp. z o.o. Sp.k. ul. Pograniczna 2/4 tel. [phone]-285 Warszawa e-mail [e-mail] Sieć Punktów Serwisowych do napraw gwarancyjnych i pogwarancyjnych dostępna na platformie internetowej gtxservice.pl Zeskanuj QR kod i wejdź na gtxservice.pl

Deklaracja zgodności UE Producent: Grupa Topex Sp. Z o.o. Sp.k., ul. Pograniczna 2/4 02-285 Warszawa Wyrób: Lutownica bezprzewodowa Model: 19-250 Nazwa handlowa: NEO TOOLS Numer seryjny: 00001 ÷ 99999 Niniejsza deklaracja zgodności wydana zostaje na wyłączną odpowiedzialność producenta. Opisany wyżej wyrób jest zgodny z następującymi dokumentami: Dyrektywa o Kompatybilności Elektromagnetycznej 2014/30/UE Dyrektywa RoHS 2011/65/UE zmieniona Dyrektywą 2015/863/UE Oraz spełnia wymagania norm: EN IEC 55014-1:2021; EN IEC 55014-2:2021; EN IEC 61000-3- 2:2019+A1:2021; EN 61000-3-3:2013+A1:2019; EN IEC 63000:2018 Deklaracja ta odnosi się wyłącznie do maszyny w stanie, w jakim została wprowadzona do obrotu i nie obejmuje części składowych dodanych przez użytkownika końcowego lub przeprowadzonych przez niego późniejszych działań. Nazwisko i adres osoby mającej miejsce zamieszkania lub siedzibę w UE upoważnionej do przygotowania dokumentacji technicznej: Podpisano w imieniu: Grupa Topex Sp. Z o.o. Sp.k. Ul. Pograniczna 2/4 02-285 Warszawa Paweł Kowalski Pełnomocnik ds. jakości firmy GRUPA TOPEX Warszawa, 2022-11-04
