INSTRUKCJA OBSŁUGI 14-002 NEO tools

Deklaracja Zgodności WE....20

PL INSTRUKCJA ORYGINALNA (OBSŁUGI) KLUCZ UDAROWY PNEUMATYCZNY 14-002 / 14-004 / 14-006 / 14-008

UWAGA: PRZED PRZYSTĄPIENIEM DO UŻYTKOWANIA SPRZĘTU NALEŻY UWAŻNIE PRZECZYTAĆ NINIEJSZĄ INSTRUKCJĘ I ZACHOWAĆ JĄ DO DALSZEGO WYKORZYSTANIA.

SZCZEGÓŁOWE PRZEPISY BEZPIECZEŃSTWA

OSTRZEŻENIE: Podczas używania urządzenia należy przestrzegać przepisów bezpieczeństwa. Dla bezpieczeństwa własnego i osób postronnych prosi się o przeczytanie niniejszej instrukcji przed rozpoczęciem pracy urządzeniem. Prosi się o zachowanie instrukcji w celu późniejszego wykorzystania.

UWAGA! Nieprzestrzeganie powyższych ostrzeżeń może skutkować poważnymi obrażeniami ciała lub mienia a nawet śmiercią.

Ogólne zasady bezpieczeństwa

Przed rozpoczęciem instalacji, pracy, naprawy, konserwacji oraz zmiany akcesoriów lub w przypadku pracy w pobliżu narzędzia pneumatycznego z powodu wielu zagrożeń, należy przeczytać i zrozumieć instrukcje bezpieczeństwa. Nie wykonanie powyższych czynności może skutkować poważnymi obrażeniami ciała. Instalacja, regulacja i montaż narzędzi pneumatycznych może być wykonywany tylko przez wykwalifikowany i wyszkolony personel. Nie modyfikować narzędzia pneumatycznego. Modyfikacje mogą zmniejszyć efektywność oraz poziom bezpieczeństwa oraz zwiększyć ryzyko operatora narzędzia. Nie wyrzucać instrukcji bezpieczeństwa, należy je przekazać operatorowi narzędzia. Nie używać narzędzia pneumatycznego, jeżeli jest uszkodzone. Narzędzie należy poddawać okresowej inspekcji pod kątem widoczności danych wymaganych normą ISO 11148. Pracodawca/ użytkownik powinien skontaktować się z producentem w celu wymiany tabliczki znamionowej za każdym razem gdy jest to konieczne.

Zagrożenia związane z wyrzucanymi częściami

Uszkodzenie obrabianego przedmiotu, akcesoriów lub nawet narzędzia wstawianego może spowodować wyrzucenie części z dużą prędkością. Zawsze należy stosować ochronę oczu odporną na uderzenia. Stopień ochrony należy dobierać w zależności od wykonywanej pracy. Należy się upewnić, ze obrabiany przedmiot jest bezpiecznie zamocowany.

Zagrożenia związane z zaplątaniem

Zagrożenie związane z zapłataniem może spowodować zadławienie, powanie i/ lub skaleczenie w przypadku gdy luźna odzież, biżuteria, włosy lub rękawice nie są trzymane z dala od narzędzia lub akcesoriów. Rękawice mogą zostać zapłatane przez wirujący elementy i mogą spowodować odcięcie lub złamanie palców. Rękawice pokryte gumą lub rękawice wzmocnione metalem, łatwo mogą zostać zapłatane w nasadki zainstalowane na wrzecionie narzędzia. Nie ubierać luźno dopasowanych rękawic lub rękawic z odciętymi lub wystrzępionymi palcami. Nigdy nie trzymać wrzeciona, nasadki lub przedłużki zabieraka. Ręce trzymać z dala od wirujących wrzecion.

Zagrożenia związane z pracą

Użytkowanie narzędzia może wystawić ręce operatora na zagrożenia, takie jak: zmiażdżenie, uderzenie, odcięcie, otarcia oraz oparzenia. Należy ubierać właściwe rękawice do ochrony rąk. Operator oraz personel konserwujący powinni być fizycznie zdolni do poradzenia sobie z masą oraz mocą narzędzia. Trzymać narzędzie poprawnie. Zachować gotowość do przeciwstawienia się normalnym lub niespodziewanym ruchom oraz zachować do dyspozycji zawsze obie ręce. W przypadku gdzie wymagane są środki pochłaniające moment obrotowy reakcji, jest zalecane zastosowanie ramienia podtrzymującego tam gdzie jest to możliwe. Jeżeli jednak nie ma takiej możliwości, zalecane jest użytkowanie uchwytów bocznych dla narzędzi prostych oraz narzędzi z chwytem pistoletowym. Zalecane jest użycie drążków reakcyjnych dla wkrętaków kątowych. W każdym wypadku zalecane jest użycie środków pochłaniających moment obrotowy reakcji powyżej: 4 Nm dla narzędzi prostych, 10 Nm dla narzędzi z uchwytem pistoletowym, 60 Nm dla

wkrętaków kątowych. Należy zwolnić nacisk na urządzenie startu i stopu w przypadku przerwy w dostawie energii zasilającej. Używać tylko środków smarnych zalecanych przez producenta. Palce mogą zostać zmiażdżone we wkrętakach z otwartymi chwytakami. Nie używać narzędzi w ograniczonej przestrzeni oraz wystrzegać się zmiażdżenia rąk pomiędzy narzędziem i obrabianym elementem, szczególnie podczas odkręcania.

Zagrożenia związane z powtarzalnymi ruchami

Podczas stosowania narzędzia pneumatycznego do pracy polegającej na powtarzaniu ruchów, operator jest narażony na doświadczenie dyskomfortu dłoni, ramion, barków, szyi lub innych części ciała. W przypadku użytkowania narzędzia pneumatycznego, operator powinien przyjąć komfortową postawę zapewniającą właściwe ustawienie stóp oraz unikać dziwnych lub nie zapewniających równowagi postaw. Operator powinien zmieniać postawę podczas długiej pracy, pomoże to uniknąć dyskomfortu oraz zmeczenia. Jeżeli operator doświadcza symptomów takich jak: trwały lub powtarzający się dyskomfort, ból, pulsujący ból, mrowienie, drętwienie, pieczenie lub sztywność. Nie powinien ich ignorować, powinien powiedzieć o tym pracodawcy i skonsultować się z lekarzem.

Zagrożenia spowodowane akcesoriami

Odlączyć narzędzie od źródła zasilania przed zmianą narzędzia wstawionego lub akcesoria. Nie dotykać nasadek i akcesoriów podczas działania narzędzia, ponieważ zwiększa to ryzyko skaleczeń, oparzeń lub obrażeń na skutek drgań. Stosować akcesoria i materiały eksploatacyjne tylko w rozmiarach i typach, które są zalecane przez producenta. Używać tylko nasadek udarowych w dobrym stanie, zły stan lub nasadki nieudarowe stosowane w narzędziach udarowych mogą się rozpaść i stać się pociskiem.

Zagrożenia związane z miejscem pracy

Poślizgnięcia, potknięcia i upadki są głównymi przyczynami obrażeń. Wystrzegać się, śliskich powierzchni spowodowanych użytkowaniem narzędzia, a także zagrożeń potknięciem spowodowanym instalacją powietrzną. Postępować ostrożnie w nieznanym otoczeniu. Mogą istnieć ukryte zagrożenia, takie jak elektryczność lub inne linii użytkowe. Narzędzie pneumatyczne nie jest przeznaczone do stosowania w strefach zagrożonych wybuchem i nie jest izolowane od kontaktu z energią elektryczną. Upewnić się, że nie istnieją żadne przewody elektryczne, rury gazowe, itp., które mogą powodować zagrożenie w przypadku uszkodzenia przy użyciu narzędzia.

Zagrożenia związane z oparami i pyłami

Pył i opary powstałe przy użyciu narzędzia pneumatycznego mogą spowodować zły stan zdrowia (na przykład raka, wady wrodzone, astma i/ lub zapalenie skóry), niezbędne są: ocena ryzyka i wdrożenie odpowiednich środków kontroli w odniesieniu do tych zagrożeń. Ocena ryzyka powinna zawierać wpływ pyłu utworzonego przy użyciu narzędzia i możliwość wzburzenia istniejącego pyłu. Wylot powietrza należy tak kierować, aby zminimalizować wzbudzanie pyłu w zakurzonym środowisku. Tam gdzie powstają pył lub opary, priorytetem powinna być kontrola ich w źródle emisji. Wszystkie zintegrowane funkcje i wyposażenie do zbierania, ekstrakcji lub zmniejszenia pyłu lub dymu powinny być prawidłowo użytkowane i utrzymywane zgodnie z zaleceniami producenta. Używać ochrony dróg oddechowych, zgodnie z instrukcjami pracodawcy oraz zgodnie z wymogami higieny i bezpieczeństwa.

Zagrożenie hałasem

Narażenie, bez zabezpieczeń, na wysoki poziom hałasu może spowodować trwałą i nieodwracalną utratę słuchu oraz inne problemy, takie jak szum w uszach (dzwonienie, brzęczenie, gwizdanie lub buczenie w uszach). Niezbędna jest ocena ryzyka oraz wdrożenie odpowiednich środków kontroli w odniesieniu do tych zagrożeń. Odpowiednie kontrole w celu zmniejszenia ryzyka mogą obejmować działania takie jak: materiały tłumiące zapobiegające „dzwonieniu” obrabianego przedmiotu. Używać ochrony słuchu zgodnie z instrukcjami pracodawcy oraz zgodnie z wymogami higieny i bezpieczeństwa. Obsługę i konserwację narzędzia pneumatycznego należy przeprowadzać według zaleceń instrukcji obsługi, pozwoli uniknąć niepotrzebnego wzrostu poziomu hałasu. Jeżeli narzędzie pneumatyczne posiada tłumik, zawsze należy upewnić się, że jest prawidłowo zamontowany podczas użytkowania narzędzia. Wybrać, konserwować i wymieniać zużyte elementy według zaleceń instrukcji obsługi. Pozwoli to uniknąć niepotrzebnego wzrostu hałasu.

Zagrożenie drganiami

Narażenie na drgania może spowodować trwałe uszkodzenia nerwów i ukrwienia rąk oraz ramion. Trzymać ręce z dala od gniazd wkrętaków. Należy się ciepło ubrać podczas pracy w niskich temperaturach oraz utrzymywać ręce ciepłe i suche. Jeśli wystąpi drętwienie, mrowienie, ból lub wybielanie skóry w palcach i dłoni, zaprzestać używania narzędzia pneumatycznego, następnie poinformować pracodawcę oraz skonsultować się z lekarzem. Obsługa i konserwacja narzędzia pneumatycznego według zaleceń instrukcji obsługi, pozwoli uniknąć niepotrzebnego wzrostu poziomu drgań. Nie używać zużytych lub żle dopasowanych nasadek, ponieważ może spowodować znaczny wzrost poziomu drgań. Wybrać, konserwować i wymieniać zużyte elementy według zaleceń instrukcji obsługi. Pozwoli to uniknąć niepotrzebnego wzrostu poziomu drgań. Tam gdzie jest to możliwe powinien być stosowany montaż osłaniający. Jeżeli jest to możliwe należy podpierać ciężar narzędzia w stojaku, napinaczu lub równoważniku. Trzymać narzędzie lekkim, ale pewnym chwytem, z uwzględnieniem wymaganych sił reakcji, ponieważ zagrożenie pochodzące od drgań jest zazwyczaj większe, gdy siła chwytu jest wyższa.

Dodatkowe instrukcje bezpieczeństwa dotyczące narzędzi pneumatycznych

Powietrze pod ciśnieniem może spowodować poważne obrażenia:

- zawsze odciąć dopływ powietrza, opróżnić wąż z ciśnienia powietrza i odłączyć narzędzie od dopływu powietrza, gdy: nie jest używane, przed wymianą akcesoriów lub przy wykonywaniem napraw;

- nigdy nie kierować powietrza na siebie lub kogokolwiek innego.

Uderzenie wężem może spowodować poważne obrażenia. Zawsze należy przeprowadzić kontrolę pod kątem uszkodzonych lub luźnych węży i złączek. Zimne powietrze należy kierować z dala od rąk. Nie stosować szybkozłącza na wlocie narzędzia udarowego oraz powietrzno-hydraulicznego. Stosować gwintowane złączki wykonane ze stali hartowanej (lub materiału o podobnej wytrzymałości). Za każdym razem gdy są stosowane uniwersalne połączenia zakręcane (połączenia kłowe), należy zastosować trzpienie zabezpieczające i łączniki zabezpieczające przeciwko możliwości uszkodzenia połączeń pomiędzy wężami oraz pomiędzy wężem i narzędziem. Nie przekraczać maksymalnego ciśnienia powietrza podanego dla narzędzia. Ciśnienie powietrza ma krytyczne znaczenia dla bezpieczeństwa i wpływa na wydajność w systemach z regulowanym momentem obrotowym i narzędziach obrotów ciągłych. W takim przypadku powinny być zachowane wymagania odnośnie długości i średnicy węży. Nigdy nie przenosić narzędzia, trzymając za wąż.

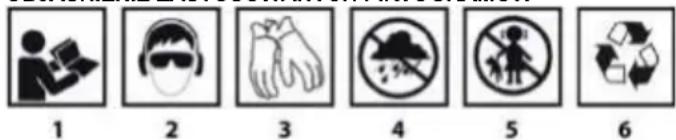

OBJAŚNIENIE ZASTOSOWANYCH PIKTOGRAMÓW

1. Przeczytaj instrukcję obsługi, przestrzegaj ostrzeżeń i warunków bezpieczeństwa w niej zawartych!
2. Używaj środki ochrony osobistej (gogle ochronne, ochronniki słuchu).
3. Używaj rękawic ochronnych.
4. Chron urządzenie przed woda.
5. Nie dopuszczać dzieci do narzędzi.
6. Recykling

SCHEMAT INSTALACJI

1. Narzędzie pneumatyczne
2. Szybkozłącze
3. Wąż pneumatyczny
4. Naolejacz
5. Regulator ciśnienia
6. Filtr/odwadniacz
7. Zawór odcinający
8. Kompresor

PODŁĄCZENIE DO SIECI SPREZONEGO POWIETRZA

1. Zamontować element złączny (przyłącze) do kocówki przewodu giętkiego i dokręcić go za pomocą klucza.
2. Podłączyć szybkozłącze (sprzedawane osobno) do przyłącza. jest to przydatny element, umożliwiający szybkie podłączanie do przewodu giętkiego całego szeregu urządzeń z napędem pneumatycznym.
3. Pneumatyczny klucz udarowy jest gotowy do użytkowania.

UŻYTKOWANIE

Przed każdym użyciem należy sprawdzić czy na narzędziu nie są widoczne ślady jakichkolwiek uszkodzeń. Narzędzie powinno być utrzymane w czystości. Należy sprawdzić czy żaden z elementów układu

pneumatycznego nie jest uszkodzony. W przypadku zaobserwowania uszkodzeń, należy niezwłocznie wymienić na nowe nieuszkodzone elementy układu. Przed każdym użyciem układu pneumatycznego należy osuszyć wilgoć skondensowaną wewnątrz narzędzia, kompresora i przewodów.

Przed montażem, demontażem, wymianą akcesoriów oraz przed wykonaniem jakichkolwiek czynności konserwacyjnych należy wyłączyć źródło zasilania, spuścić powietrze z przewodu giętkiego oraz odłączyć urządzenie od przewodu giętkiego.

Najlepsze efekty zapewnia części ale nie nadmierne, smarowanie urządzenia. olej wprowadzony w miejsce podłączenia sprężonego powietrza, smaruje wewnętrzne części urządzenia. Zaleca się stosowanie w sieci automatycznie działającego naolejacza, chociaż czynność naolejania można wykonywać także ręcznie, przed rozpoczęciem pracy i po każdej godzinie ciągłej pracy urządzenia. Na raz podaje się tylko parę kropel oleju. Nadmiar oleju mógłby gromadzić się w urządzeniu i byłby wydmuchiwany wraz z wylatującym powietrzem. NALEŻY WYŁĄCZNIE STOSOWAĆ OLEJ PRZEWIDZIANY DLA URZĄDZEŃ

PNAUMATYCZNYCH. Nie wolno stosować oleju z detergentami lub innymi dodatkami, gdyż mogłoby to spowodować przyspieszone zużycie elementów uszczelniających zastosowanych w urządzeniu. brud i woda w dostarczanym powietrzu są głównymi powodami zużycia urządzenia pneumatycznego. Stosowanie naolejacza i filtra powietrza na zasilaniu zapewnia lepsze działanie i wyższą trwałość urządzenia pneumatycznego. Przepustowość filtra powinna być dostosowana do zapotrzebowania przepływu powietrza, właściwego dla danego urządzenia.

Urządzenie posiada system zarządzania energia, która pozwala użytkownikowi regulować moc wyjściową zgodnie z ruchem wskazówek zegara. Aby dostosować moc wyjściową urządzenia należy ustawić pokrętło w jednej z trzech dostępnych pozycji. Najniższe ustawienie mocy wskazywane jest przez cienki obszar, najwyższe ustawienie mocy wskazywane jest przez najgrubszy obszar. Zmiana mocy nie odbywa się w kierunku przeciwny do ruchu wskazówek zegara.

System zmiany mocy służy jedynie jako odniesienie, nie jest możliwe dokładne ustawienie mocy. Urządzenie posiada przycisk spustowy umożliwiający użytkownikowi dodatkową regulację mocy. Pneumatyczny klucz udarowy nie służy do pomiaru momentu obrotowego. Jeżeli połączenie wymaga odpowiedniego momentu, powinno zostać zmierzone za pomocą klucza dynamometrycznego po dokręceniu za pomocą pneumatycznego klucza udarowego.

UWAGA! Rzeczywisty moment obrotowy jest bezpośrednio powiązany z twardością połączenia, prędkością obrotową, jakością połączenia oraz czasu pracy urządzenia. Używaj jak najprostszego połączenia narzędzia z źródłem zasilania. Każde połączenie pochłania energię i zmniejsza moment obrotowy.

LUZOWANIE

1. Zamocować nasadkę o odpowiedniej wielkości na końcówce napędowej.
2. Ustawić regulator ciśnienia sprężarki na ciśnienie 6,2 bar. Nie wolno ustawiać zaworu na wyjściu ze sprężarki na ciśnienie wyższe niż 6,2 bar.
3. Podłączyć klucz udarowy do przewodu giętkiego połączonego ze sprężarką. Jeśli zostanie zauważona nieszczelność, to trzeba odłączyć przewód giętki i dokonać naprawy.
4. Nasunąć nasadkę na nakrętkę, która ma zostać poluzowana.
5. Uchwycić pewnie klucz udarowy. Sprawdzić kierunek obrotów klucza. Nacisnąć przycisk włączający, klucz rozpoczyna pracę. Uwaga: Upewnić się czy luzowane elementy, nakrętka lub śruba, są w stanie wytrzymać moment wywierany przez klucz udarowy.
6. Jeśli klucz udarowy nie jest w stanie poluzować nakrętki, to NIE WOLNO zwiększać ciśnienia powietrza, dostarczanego przez sprężarkę.
7. Jeśli zawór regulacyjny klucza udarowego jest ustawiony na niską wartość, to można ustawić zawór na wyższą wartość i ponowić próbę poluzowania. Jeśli już zawór jest ustawiony na położenie o maksymalnej mocy to nie wolno wielokrotnie ponawiać prób odkręcania nakrętki za pomocą klucza udarowego. Należy w takim przypadku użyć innego urządzenia lub innej metody działania.

8. Po poluzowaniu nakrętki należy przerwać pracę klucza, poprzez zwolnienie nacisku na przycisk włączający i zsunąć nasadkę z nakrętki. Jeśli nakrętka została odkręcona całkowicie, to należy wyjąć ją z nasadki.

9. Należy upewnić się czy nakrętka lub śruba, które zamierza się dokręcić, są w stanie przenieść obciążenie jakie generuje klucz.

10. Nakręcić nakrętkę, tak daleko jak tylko się to uda, poprzez pokręcanie ręka.
11. Nasunąć nasadkę na nakrętkę. Sprawdzić kierunek obrotów klucza udarowego. Nacisnąć na przycisk włączenia aby klucz zaczął pracować.
12. Jeśli w czasie dokręcania następuje zatrzymanie klucza, to NIE WOLNO zwiększać ciśnienia powietrza, dostarczanego przez sprężarkę ponad 6,2 bar.
13. Jeśli zawór regulacyjny klucza udarowego jest ustawiony na niską wartość, to można ustawić zawór na wyższą wartość i ponowić próbę dokręcenia. jeśli już zawór jest ustawiony na położenie maksymalne to nie wolno wielokrotnie ponawiać prób dokręcania nakrętki za pomocą klucza udarowego. Należy w takim przypadku użyć innego urządzenia lub innej metody działania.
14. Gdy nakrętka została dokręcona, należy odsunąć klucz wraz z nasadką. Trzeba unikać możliwości przeciążenia gwintu elementów złącznych.
15. Jeśli to jest możliwe, należy zapoznać się z pożadnym momentem dokręcania nakrętki. Ostatecznego dokręcenia nakrętki należy dokonać za pomocą klucza dynamometrycznego.

KONSERWACJA

Najkorzystniej jest jeśli klucz udarowy pracuje przy zasilaniu z sieci wyposażonej w naolejacz powietrza. Jeśli klucz jest zasilany bez zastosowania naolejacza, to wymaga wykonania następujących czynności obsługowych:

Odłączyć klucz udarowy od przewodu giętkiego. Wprowadzić parę kropel oleju dla urządzeń pneumatycznych do otworu włotowego klucza, przed każdym użyciem urządzenia lub co godzinę pracy klucza, w przypadku pracy ciągłej. Wprowadzić parę kropel oleju do mechanizmu przycisku włącznika klucza. Nacisnąć przycisk parę razy, aby rozprowadzić olej po powierzchniach współpracujących.

Nie wolno stosować oleju z detergentami lub innymi dodatkami, gdyż grozi to przyspieszeniem zużycia uszczelnień zastosowanych w kluczu.

DANE TECHNICZNE

Klucz udarowypneumatyczny	14-002	14-004	14-006	14-008
Parametr	Wartość
Uchwyt narzędziowy	1/2"	1/2"	1/2"	3/4"
Prędkość obrotowawrzeciona bez obciążenia	7000 min -1	10000 min -1	10000 min -1	5500 min -1
Maksymalny moment	1300 Nm	680 Nm	680 Nm	2000 Nm
Masa	2,2 kg	1,5 kg	1,46 kg	3,74 kg
Zalecana minimalnaśrednica przewodugiętkiego	10 mm
Zalecana maksymalnadługość przewodugiętkiego	10 m
Maksymalne ciśnieniepowietrza	6,2 bar (90 psi; 6.3kg/cm 2 )
Średnica przyłączapowietrza	1/4" NPT			3/8" NPT
Średnie zapotrzebowaniepowietrza	128 l/min	113 l/min	113 l/min	227 l/min
Poziom ciśnieniaakustycznegoPoziom mocy akustycznejNiepewność pomiarowaTestowane zgodnie znormą EN ISO 15744	LpA= 88 dB(A)LwA= 99 dB(A)KpA= 3 dB(A); KwA= 3 dB(A)
Poziom wibracjiNiepewność pomiarowaTestowanie zgodnie znormą EN ISO 28927-2	ah= 3,93 m/s 2 K = 1,5 m/s 2
Rekomendowane środkiochrony osobistej	Używać: Okulary ochronne, Nausznikiochronne, Rękawice ochronne zwstawkami
Numery 14-002, 14-004, 14-006, 14-008 oznaczają zarówno typ orazokreślenie maszyny.

Produktów zasilanych elektrycznie nie należy wyrzucać wraz z domowymi odpadkami, lecz oddać je do utylizacji w odpowiednich zakładach. Informacji na temat utylizacji udzieli sprzedawca produktu lub miejscowe władze. Zużyty sprzęt elektryczny i elektroniczny zawiera substancje nieobojętne dla środowiska naturalnego. Sprzęt nie poddany recyclingowi stanowi potencjalne zagrożenie dla środowiska i zdrowia ludzi.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa z siedzibą w Warszawie, ul. Pograniczna 2/4 (dalej: „Grupa Topex”) informuje, iż wszelkie prawa autorskie do treści niniejszej instrukcji (dalej: „Instrukcja”), w tym m.in. jej tekstu, zamieszczonych fotografii, schematów, rysunków, a także jej kompozycji, należą wyłącznie do Grupy Topex i podlegają ochronie prawnej zgodnie z ustawą z dnia 4 lutego 1994 roku, o prawie autorskim i prawach pokrewnych (tj. Dz. U. 2006 Nr 90 Poz 631 z późn. zm.). Kopiowanie, przetwarzanie, publikowanie, modyfikowanie w celach komercyjnych całości Instrukcji jak i poszczególnych jej elementów, bez zgody Grupy Topex wyrażonej na piśmie, jest surowo zabronione i może spowodować pociągnięcie do odpowiedzialności cywilnej i karnej.

GWARANCJA I SERWIS

Serwis Centralny GTX Service Sp. z o.o. Sp.k.

ul. Pograniczna 2/4 tel. [phone]-285 Warszawa e-mail [e-mail]

Sieć Punktów Serwisowych do napraw gwarancyjnych i pogwarancyjnych dostępna na platformie internetowej gtxservice.pl Zeskanuj QR kod i wejdź na gtxservice.pl
