19250 - Saldatrice NEO tools - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Saldatore senza fili
Marca	NEO tools
Modello	19250 (19-250)
Tensione nominale	4 V DC
Tipo di batteria	Litio-ion (Li-Ion)
Capacità della batteria	2500 mAh
Tempo di carica	Circa 3 ore
Autonomia	Circa 45 minuti
Tempo di preriscaldamento	Circa 60 secondi
Intervallo di temperatura	da 400°C a 480°C
Classe di protezione	III
Peso	0,08 kg
Illuminazione area di lavoro	LED integrato
Porta di carica	USB
Anno di fabbricazione	2022
Sicurezza	Non utilizzare vicino a materiali infiammabili; utilizzare guanti protettivi; non lasciare acceso senza supervisione
Manutenzione	Pulire regolarmente la punta; sostituire la punta se usurata
Materiale della punta	Lega
Utilizzo	Saldatura elettronica, assemblaggio di componenti
Contenuto della confezione	Saldatore, supporto, caricabatterie

Domande frequenti - 19250 NEO tools

Come caricare la batteria del saldatore NEO tools 19250?

Collegare il caricabatterie USB alla porta di carica (Fig. C). La spia rossa indica la carica in corso, la spia verde indica la carica completata. Il tempo di carica è di circa 3 ore. Evitare di caricare a temperatura inferiore a 0°C.

Come accendere il saldatore?

Premere brevemente l'interruttore (Fig. A-2) per accendere il LED verde. Per avviare il riscaldamento, premere l'interruttore per più di un secondo. La lampada superiore diventa verde e quella inferiore rossa, e l'illuminazione LED si accende.

Qual è la temperatura massima raggiunta?

La temperatura può raggiungere fino a 480°C. L'intervallo di temperatura è da 400°C a 480°C.

Per quanto tempo il saldatore può funzionare con una carica?

L'autonomia è di circa 45 minuti in uso continuo.

Come pulire la punta del saldatore?

Pulire la punta con una spugna umida o un panno. Per una pulizia più profonda, utilizzare una tela smeriglio oro da 600-800 mesh e pulire con propanolo. Non utilizzare materiali ruvidi o coltelli.

Posso lasciare il saldatore acceso senza supervisione?

No, non bisogna mai lasciare l'apparecchio acceso senza supervisione. Rischio di incendio e ustioni.

Cosa fare in caso di ustione con la punta?

Raffreddare immediatamente la zona sotto un getto d'acqua fredda. Consultare un medico se necessario.

Come cambiare la punta del saldatore?

Spegnere l'alimentazione e lasciare raffreddare. Svitare la vecchia punta e installare la nuova seguendo il processo inverso. Assicurarsi che il modello sia identico.

Il saldatore è adatto ai principianti?

Sì, ma si consiglia di leggere attentamente le istruzioni e fare prove su pezzi inutilizzati. Indossare occhiali protettivi.

Dove posso ottenere ricambi?

Contattare il servizio post-vendita di NEO tools o un centro autorizzato. Utilizzare solo ricambi originali.

MANUALE UTENTE 19250 NEO tools

MANUALE DI TRADUZIONE (UTENTE)

Saldatore a batteria 19-250

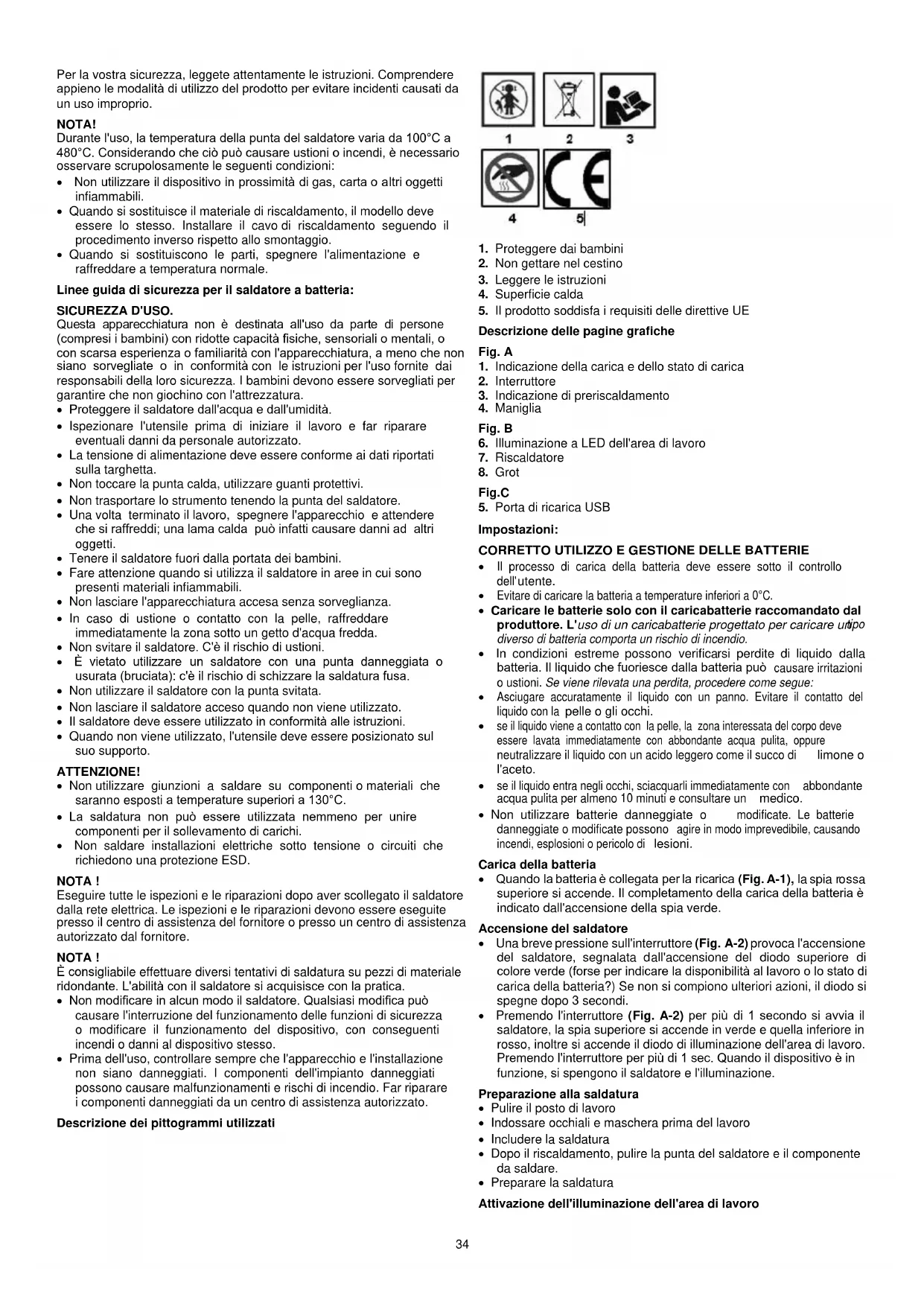

NOTA!

Leggere attendamente le istruzioni e familiarizzarsi con esse. Conservare le istruzioni per un uso futuro.

Seguire le istruzioni per evitare incidenti

Per la vostra sicurezza, leggete attendamente le istruzioni. Compendere appieno le modalità di utilizzo del prodotto per evitare incidenti causati da un uso improperio.

NOTA!

Durante l'uso, la temperatura della punta del saldatore varia da 100^ a 480^ . Considerando che ciòcould causare uszioni o incendi, è necessario osservare scrupolosamente le seguenti condizioni:

Nonutilizzare il dispositivo in prossimità di gas, carta o altri oggetti infiammabili.
- Quando si sostituisce il materiale di riscaldamento, il modello deve essere lo stesso. Installare il cavo di riscaldamento seguito il procedimento inverso rispetto allo smontaggio.
- Quando si sostituiscono le parti, spegnere l'alimentazione e raffreddare a temperatura normale.

Linee guida di sicurezza per il saldatore a batteria:

SICUREZZA D'USO.

Questa appearecchiatura non è destinata all'uso da parte di persona (compresi i bambini) con ridotte capazità fisiche, sensoriali o mentali, o con scarsa esperenza o familiaria con l'apparecchiatura, a meno che non siano sorvegliate o in conformità con le istruzioni per l'uso fornite dai responsabili della loro sicurezza. I bambini devono essere sorvegliati per garantire che non giochino con l'attrezzatura.

Proteggere il saldatore dall'acqua e dall'umidità.
- Ispezionare l'utensile prima di iniziare il lavoro e far riparare eventuali danni da personale autorizzato.
- La tensione di alimentazione deve essere conforme ai dati riportati sulla targhetta.
Non toccare la punta calda,utilizzare guanti protettivi.
Non trasportare lo strumento tenerdo la punta del saldatore.
- Una volta terminato il lavoro, spegnere l'apparecchio e attendere che si raffreddi; una lama calda cui affatti causare danni ad altri oggetti.
- Tenere il saldatore fuori alla portata dei bambini.
- Fare attenzione quando si utilizza il saldatore in aree in cui sono presenti materiali inflammabili.
- Non lasciare l'apparecchiatura accesa senza sorvegianza.
- In caso di uszione o contatto con la pelle, raffreddare immediatamente la zona/DDOTUNGETD'ACQUA FREDDA.
Non svitare il saldatore. C'è il rischio di usioni.
- É vietato utilizzato un saldatore con una punta danneggiata o usurata (bruciata): c'é il rischio di schizzare la saldatura fusa.
Nonutilizzare il saldatore con la punta svitata.
- Non lasciare il saldatore acceso quando non viene utilizzato.
- Il saldatore deve essere utilizzato in conformità alle istruzioni.
- Quando non viene utilizzato, l'utensile delve essere posizionato sul suo supporto.

ATTENZIONE!

Non utilizzare giunzioni a saldare su componenti o materiali che saranno esposti a temperature superiori a 130^
- La saldatura non può essere utilizzata nemmeno per unire componenti per il sollevamento di carichi.
- Non saldare installazioni elettriche sotto tensione o circuiti che richiedono una protezione ESD.

NOTA!

Eseguire tutte le ispezioni e le riparazioni dopo aver scollegato il saldatore alla rete elettrica. Le ispezioni e le riparazioni devono essere seeguite presso il centro di assistenza del fornitore o presso un centro di assistenza autorizzato dal fornitore.

NOTA!

É consigliabile effettuare diversi tentativi di saldatura su pezzi di materiale ridondante. L'abilità con il saldatore si acquisisce con la pratica.

Non modificare in alcun modo il saldatore. Qualiasi modifica cui causare l'interruzione del funzionamento delle funzioni di sicurezza o modificare il funzionamento del dispositivo, con seguenti incendi o danni al dispositivo stesso.
- Prima dell'uso, controllare sempre che l'apparecchio e l'installazione non siano danneggiati. I componenti dell'impianto danneggiati sono causare malfunzionamenti e rischi di incendio. Far riparare i componenti danneggiati da un centro di assistenza autorizzato.

Descrizione dei Pittogrammi utilizzati

4

5

1. Proteggere dai bambini
2. Non gettare nel cestino
3. Leggere le istruzioni
4. Superficie calda
5. Il prodotto soddisfa i requisiti delle direttive UE

Descrizione delle pagine grafiche

Fig. A

1. Indicazione della carica e dello stato di carica
2. Interruttore
3. Indicazione di preriscaldamento
4. Maniglia

Fig.B

1. Illumination a LED dell'area di lavoro
2. Riscaldatore
3. Grot

Fig.C

1. Porta di ricarica USB

Impostazioni:

CORRETTO UTILIZZO E GESTIONE DELLE BATTERIE

Il processo di carica della batteria deve essere molto il controllo dell'utente.
Evitare di caricare la batteria a temperature inferiori a 0^
- Caricare le batterie solo con il caricabatterie raccomandato dal produttore. L'uso di un caricabatterie progettato per caricare un dipos diverso di batteria comporta un rischio di incendio.
In condizioni estreme possono verificarsi perdite di liquido alla batteria. Il liquido che fuorises alla batteria poto causare irritazioni o usioni. Se viene rilevata una perdita, procedere come segue:
- Asciugare accuratamente il liquido con un panno. Evitare il contatto del liquido con la pelle o gli occhi.
se il liquido viene a contatto con la pelle, la zona interessata del corpo deve essere lavata immediatamente con abbondante acqua pulita, oppure neutralizzare il liquido con un acido leggero come il succo di limone o l'aceto.
se il liquido entra negli occhi, sciacquarli immeditatamente con abbondante acqua pulita per almeno 10 minuti e consultare un medico.
Nonutilizzare batterie danneggiato o modifie. Le batterie danneggiate o modifie possono agire in modo imprevedibile, causando incendi, esplosioni o pericolo di lesionsi.

Carica della batteria

• Quando la batteria è collegata per la ricarica (Fig. A-1), la spia rossa superiore si accende. Il completamento della carica della batteria è indicato dall'accensione della spia verde.

Accensione del saldatore

• Una breve pressione sull'interruttore (Fig. A-2) provoca l'accensione del saldatore, segnalata dall'accensione del diodo superiore di colore verde (forse per indicare la disponibilità al lavoro o lo stato di carica della batteria?) Se non si compioso ulteriori azioni, il diodo si spegne dopo 3 secondi.
• Premendo l'interruttore (Fig. A-2) per più di 1 secondo si avvia il saldatore, la spia superiore si accende in verde e quella inferiore in rosso, inoltre si accende il diodo di illuminazione dell'area di lavoro. Premendo l'interruttore per più di 1 sec. Quando il disposativo è in funzione, si spengono il saldatore e l'illuminazione.

Preparazione alla saldatura

• Pulire il posto di lavoro
• Indossare occhiali e maschera prima del lavoro
• Includere la saldatura
• Dopo il riscaldamento, pulire la punta del saldatore e il componente da saldare.
• Prepare la saldatura

Attivazione dell'illuminazione dell'area di lavoro

• L'illuminazione a LED dell'area di lavoro (Fig. B-6) si accende quando si accende il saldatore.

Manutenzione del saldatore

Per garantire un funzionamento sicuro e corretto della stazione di saldatura, tenere presente i seguenti suggerimenti:

Se il saldatore non funziona correttamente a causa di alcuni fattori, contattare il centro di assistenza per ottenere supporto.

Pulizia del pallone (Fig.B-7,8)

L'impugnatura o l'alloggiamento del matraccio possono essere puliti con un panno imbevuto di una piccola quantità di detergente liquido.
- Non immershere mai la stazione in un liquido e non permettere che un liquido penetri nell'involucro.
Nonutilizzare solventi per pulire la custodia.

Nota: quando si utilizesza una nuova punta del saldatore, è meglio rimuoverla e pulirla da eventuali residul di saluteatura agli giorno!

Manutenzione delle punte di saldatura (Fig. B-8)

• Le punte di saldatura sono realizzate in leghe. Se utilizzate correttamente, avranno una durata maggiore.
• Ricordarsi di aggiungere lo stagno adatto alla superficie di adesione della punta del saldatore prima di spegnerlo e di pulirlo solo prima di saldare.
• Quando si lavora con il saldatore, non strofinare i giunti di saldatura esercitando una pressione eccessiva sulle punte del saldatore. Questo processo non modifica la conducibilità termica e danneggia le punte.
• Non utilizzato mai materiali ruvidi o un coltello affiliato per pulire le punte del saldatore.
• Se la superficie è ossidata e non aderisce allo stagno, è possibile pulirla accuramente con un panno smerigliato dorato a maglia 600-800 e, se necessario, pulirla con propanolo o una soluzione equivalente.
• Non utilizzato flussanti contenti cloro o acidi in effcco, ma solo flussanti a base di resine sintetiche o di resine attivate.

Attenzione: almeno una volta alla settimana, rimuovere le punte del saldatore per pulire e rimuovere i residui di saldatura nella boccola.

Tabella delle valutazioni

Stazione di saldatura

Saldatore a batteria 19-250
Parametro	Valore
Tensione nominale	4 V CC
Tipo di batteria	Li-Ion 2500mAh
Tempo di riscaldamento	~60s
Tempo di funzionamento	~45min
Tempo di ricarica della batteria	~3h
Intervallo di temperatura	400°C~480°C
Classe di protezione	III
Massa	0,08 kg
Anno di produzione	2022
19-250 indica sua il tipo che la designazione della macchina

AVVERTENZA! Questa apparecchiatura può essere utilizzata da bambini di età pari o superiore a 8 anni e da persone con capacità fisiche, sensoriali o mentali limitate o da persona prive di esperienza o conoscenza, a condizione che siano sorvegliati o che siano stati istruiti sull'uso sicuro dell'apparecchiatura e che comprendano i pericoli derivanti da tale uso. I bambini non devono giocare con l'apparecchiatura. Senza supervisione, i bambini non devono pulire l'apparecchiatura o eseguire la manutenzione a livello di utente.

PROTEZIONE DELL'AMBIENTE

I prodotti alimentati elettricamente non devono essere smaltiti con i rist domestici, ma devono essere portati in strutture adeguate per le smaltimento. Per informazioni sullo smaltimento, rivolgersi al rivendite del prodotto o alle autorità locali. I rifiuti di apparecchiature elettriche elettroniche contengono sostane che non rispetto l'ambiente. Lei apparecchiature non riciclate rappresentano un rischio potenziale per l'ambiente e la salute umana.

"Grupa Topex Spóka z ograniczona odpwiedzialnosci". Spóka komandytowa con sede legale a Varsavia, ul. Pograniczna 2/4 (di seguito: "Grupa Topex") informa che tutti i diritti d'autore sul contento del presente manuale (di seguito: "Manuale"), compresi, tra gli altri. Il testo, le fotografie, i diagrammi, i disegni e la sua composizione appartengono esclusivamente a Grupa Topex e sono tutelati da lage del 4 febbraio 1994 sul diritto d'autore e sui diritti connessi (Gazzetta Ufficiale 2006 n. 90 Poz. 631 e successive modifiche). La copia, l'elaborazione, la pubblicazione, la modifica a fini commerciali dell'intero Manuale e dei loro singoli elementi, alla il consenso di Grupa Topex espesso per iscritto, è severamente vietata e può comportare responsabilità civili e penali.

Produttore: Grupa Topex Sp. z o.o. Sp.k., Pograniczna 2/4 02-285 Warszawa

Prodotto: Saldatore a batteria

Modello: 19-250

Nome commerciale: NEO TOOLS

Numero di seri: 00001 ÷ 99999

La presente dichiarazione di conformità è rilasciate nelle escludiva responsabilità del produttore.

Il prodotto sopra descrizione è conforme ai seguenti documenti:

Direttiva sulla compatibilità elettromagnetica 2014/30/UE

Direttiva RoHS 2011/65/UE, modificata alla direttiva 2015/863/UE.

E soddisfa i requisiti degli standard:

EN IEC 55014-1:2021; EN IEC 55014-2:2021; EN IEC 61000-3-2:2019+A1:2021; EN 61000-3-3:2013+A1:2019;

ENIEC 63000:2018

La presente dichiarazione si riferisce solo alla macchina cui come immessa sul mercato e non comprende i componenti agginte dall'utente finale o eseguite da lui successivement.

Nome e indirizzo della persona residente nell'UE autorizzata a preparare il fascicolo technique:

Firmato a nome di:

Grupa Topex Sp. z o.o. Sp.k.

2/4 Via Pograniczna

02-285 Varsavia

Pawel Kowalski

Responsabile della qualità del gruppo TOPEX

Varsavia, 2022-11-04
