Typ produktu	Przetwornica (DC/AC)
Marka	e-ast
Model	HPLS 150024
Napięcie wejściowe nominalne	24 V DC (zakres 22-30 V)
Napięcie wyjściowe	230 V AC ±5%
Częstotliwość wyjściowa	50 Hz ±3%
Moc ciągła	1500 W
Moc maksymalna (0,3 s)	3000 W
Prąd wejściowy nominalny	73,5 A
Prąd wyjściowy nominalny	6,52 A
Kształt fali wyjściowej	Czysta sinusoida
Sprawność	85%
Prąd jałowy	< 1,5 A
Ochrona przed przepięciami	4 bezpieczniki płaskie po 20 A każdy
Ochrona przed niedoborem napięcia	Alarm przy 21 V DC, automatyczne wyłączenie
Ochrona przed przeciążeniem	Tak, z alarmem dźwiękowym
Ochrona przed przegrzaniem	Alarm >65°C, wyłączenie >70°C
Wskaźniki	Zielona dioda LED (praca), czerwona dioda LED (usterka)
Wymiary (dł. x szer. x wys.)	370 x 200 x 75 mm
Waga	5 kg
Dołączone akcesoria	1 lub 2 zestawy kabli z oczkami do stałego podłączenia
Konserwacja	Czyścić suchą szmatką; nie otwierać
Temperatura pracy	0°C do 40°C
Wilgotność względna	< 85% (podczas pracy)

Często zadawane pytania - HPLS 150024 e-ast

Jak podłączyć przetwornicę HPLS 150024 do akumulatora?

Upewnij się, że przetwornica jest wyłączona (przełącznik w pozycji '0'). Podłącz czerwony przewód (dodatni) do czerwonego zacisku przetwornicy i do dodatniego bieguna akumulatora. Następnie podłącz czarny przewód (ujemny) do czarnego zacisku przetwornicy, a potem do ujemnego bieguna akumulatora. Użyj dołączonych oczek i mocno dokręć. Uważaj na biegunowość.

Co zrobić, gdy włączy się alarm dźwiękowy?

Alarm wskazuje na niedobór napięcia, przeciążenie lub przegrzanie. Sprawdź podłączone obciążenie (odłącz urządzenia), napięcie akumulatora (naładuj go) oraz temperaturę przetwornicy (pozostaw do ochłodzenia na 30 minut). Jeśli czerwona dioda LED świeci, może to również wskazywać na przepięcie na wejściu.

Czy mogę używać wrażliwych urządzeń elektronicznych z tą przetwornicą?

Tak, HPLS 150024 wytwarza czystą falę sinusoidalną, kompatybilną z większością wrażliwych urządzeń (komputery, sprzęt medyczny itp.). Nie ma znanych ograniczeń dla tego typu fali.

Jak wymienić bezpieczniki w przetwornicy?

Najpierw odłącz zasilanie i odłącz akumulator. Otwórz obudowę (przez autoryzowanego technika): bezpieczniki płaskie znajdują się na płytce. Wymień je na bezpieczniki o tej samej wartości (4 x 20 A dla tego modelu). Starannie zamknij obudowę przed ponownym włączeniem zasilania.

Jaka jest maksymalna moc, jaką może dostarczyć przetwornica?

Moc ciągła wynosi 1500 W. Moc szczytowa (0,3 sekundy) to 3000 W, przydatna przy rozruchu silników. Nie przekraczaj mocy ciągłej w trybie ciągłym.

Czy przetwornica może być używana z akumulatorem samochodowym?

Tak, pod warunkiem że akumulator jest 24 V lub 12 V w zależności od modelu. W tym przypadku HPLS 150024 wymaga akumulatora 24 V (zakres 22-30 V). Użyj dołączonych kabli z zaciskami lub oczkami do bezpośredniego podłączenia.

Co oznacza stale świecąca czerwona dioda LED?

Stałe czerwone światło LED zazwyczaj wskazuje przepięcie na wejściu (np. przetwornica 24 V podłączona do akumulatora 12 V). Natychmiast wyłącz zasilanie i sprawdź napięcie akumulatora.

Jak czyścić i konserwować przetwornicę?

Odłącz przetwornicę od wszelkich źródeł napięcia. Wyczyść obudowę czystą, suchą szmatką. Nigdy nie używaj agresywnych płynów i nie otwieraj obudowy. Okresowo sprawdzaj kable pod kątem uszkodzeń.

Jakie są wymiary i waga przetwornicy?

Wymiary: 370 x 200 x 75 mm (bez kabli). Waga: około 5 kg.

Czy przetwornica objęta jest gwarancją?

Gwarancja ustawowa obowiązuje od daty zakupu. Zachowaj paragon. Gwarancja nie obejmuje przypadków nieprzestrzegania instrukcji, nieprawidłowej instalacji lub nieautoryzowanego otwarcia.

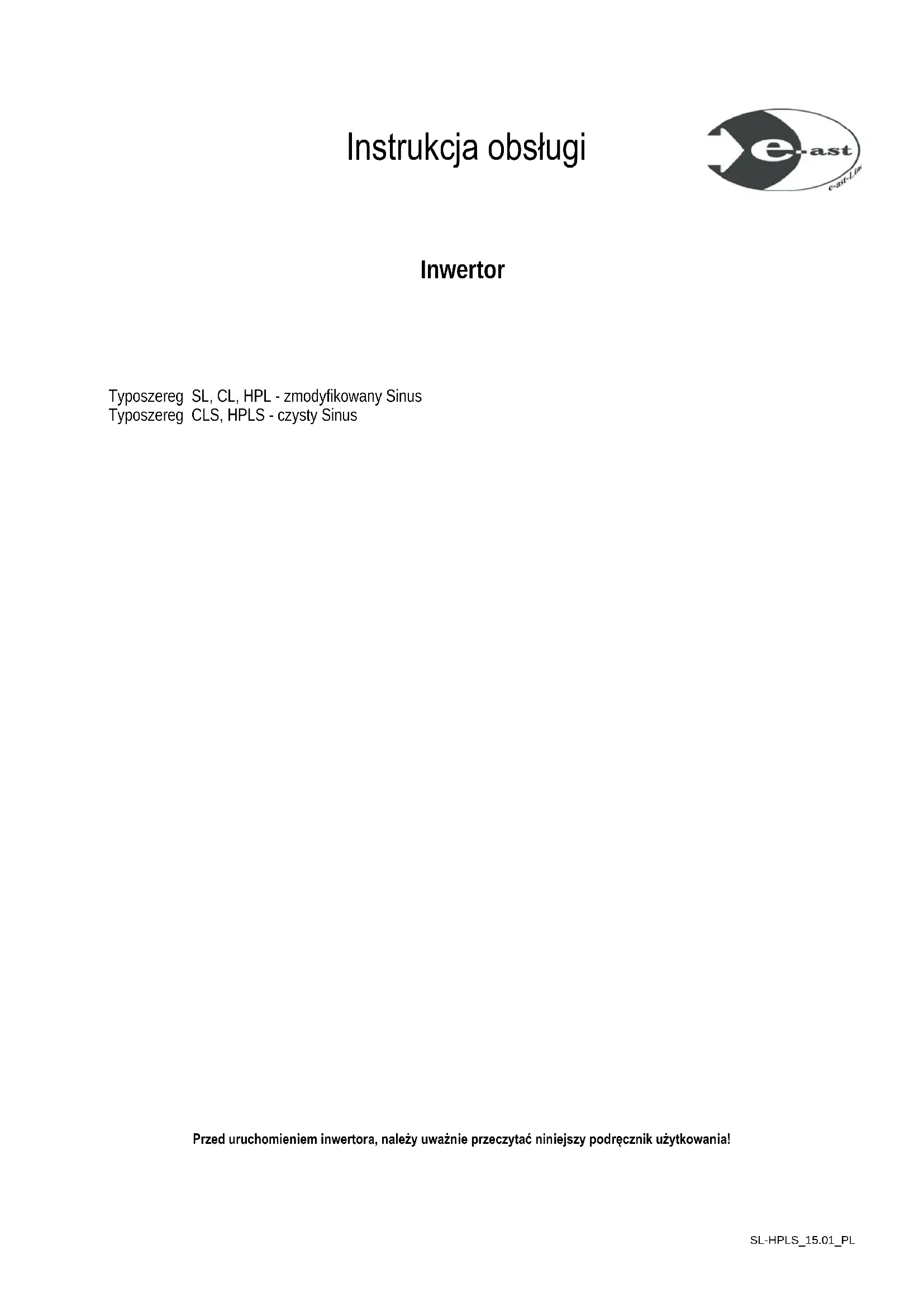

INSTRUKCJA OBSŁUGI HPLS 150024 e-ast

Typoszereg SL, CL, HPL -zmodyfikowany Sinus

Typoszereg CLS, HPLS - czysty Sinus

Spis tresci

Zakres dostawy 2

Akcesoria 2

Uwagi ogolne -zmodyfikowany lub czysty Sinus i port -USB 3

Wañne wskazówki dotyczace bezpieczéinstwa 3

Srodowisko pracy 4

Kabel 4

Konserwacja i pielegnacja 4

Dzieci 4

Uzytkowanie zgodne z przyeznaczeniem 5

Wazne informace dotyczye uzytkowania 5

Podlaczenie inwertora 5

Podlaczenie do gniazda zasilania 5

Podlącenie do akumulatora rozruchowego lub zasilajacego. 6

Rozlaczenia połaczenia ze zrodlem zasilania 6

Wymiana bezpiecznikow 6

Załacznik

Rozwiazywanie bledow 7

Dane techniczne 8,9

Jesli jest powod do reklamacji 9

Deklaracja zgodnosci EU 10

W przypadku serwisomania prosze zwrocić sie do sprezadawy. Chetnie pomozym w przypadku technicznych pytihn.

Prosimy okontakt mailowy : [e-mail]

heicko Polska Sp. z o.o.

ul. Chopina 2

43-600 Jaworzno

© heick 2015 - Powielanie i przydruk zdjec, tekstow i pozostalych tresci do innych celow niz prywatnych wymaga naszej wyrazonej i pisemnej zgody. Zastrzegamy sostie wystapienie na droge sadosw w przypadku niedopusczalnego korzystania z tresci.

Ta instrukcja obslugi jest oryginalna instrukcja obslugi w wersji polskiej. Pojejce "Oryginalna instrukcja obslugi" oznacza, ze要去 zostac wydana w innej wersji jejzykowej tylko wtedy, gdy zostanie przy nas autoryzowana.

Instrukcje obstugi jak i dalsze informace dotyczne naszych inwertorow są do dyspozycji pod adresem www.heicko.pl

Zmiany techniczne, bledy w druku i pomylki zastrzezone. Zdjecia oraz pozostale ilustrace są niedobowiazujuce. Zdjecia moga zmieniac sie w zaleznosci od modelu i typu.

Zakres dostawy (bez rysunku)

Falownik - patrz tabliczka znamionowa

Pasujaca wiazka kabli - patrz akcesoria

Instrukcja obslugi

Akcesoria

Typy SL zainstalowana na stale wiazka kabli z wtyczka do zapalniczki samochodowej

typy CL,CLS, po jeder wiazce kabli z wyczka do zapalniczki samochodowej izaciskiem typu krokodyl

typ HPL, HPLS w zaleznosci od typu 1 lub 2 wiazki kabli do staiego podlaczenia z akumulatorem i falownikiem poprzej połaczenia gwintowe

Uwaga: Wymienione zestawy kabli w razie ich uszkodzenia będz utraty musza byc koniecznie zastapione bez zmiany ich jakosci i wymiarow.

Ostrożnie, w przypadku nieodpowiedniago doboru wymiarów zachodzi ryzyko pożaru przewodów (na przykjad zbyt niski przykrój poprzeczny i /lub zbyt dlugi przywód).

Uwaga: Ješli kable nie zostano zastapione rownowaznymi, wówczas następuje utrata prawo do gwarancji jak również prawo do odszkodowania w przypadku uszkodzenia. Zestawy kabli można nabyc w handlu.

Falownik dostarcz wazoleznosci od modelu zmodyfikowane lub czyste napiecie sinusoidalne (patrz rys. po prawej) i przy seinen pomocy moga byc eksploatowane wzystkie urzadzenia elektryczne, ktorych maks. moc wyjsciowa adipiada inwertorowy.

y st y sinus

yfikowany sinus Cz

ezentaqa porownawcza Zmod

Odbiorniki elektryczne o wraziwej elektronice (np. elektronicze urzadzenia pomiarowe,

maszyny do kawy na saszetki typu "pad", elektronicznie sterowane stace ladowania) nie moga byc obslugwane ze zmodyfikowan sinusoida, poniewa z ta forma napięcia w aspekcie przebiegu nie jest wystarczajco stała. Jesli po raz pierwszy podlaczasz odbiornik do inwertora o zmodyfikowanym napiȩciu sinusoidalnym, zwroc uwage na rozwoj temperatury i / lub godejrzane odglosy.

Różne odiorniki moga nie poradzić sobe z tego typu napieciem. W niedtorych przypadkach wystepujce odglos mruczenia i/lub wzrost temperatury lub wadliwe dzialanie. Te odiorniki moga ulec uszkodzeniu. W takim przypadku odiornik nie jest kompatybility z inwertorem (falownikiem) i ne moze byc uzywany.

W przypadku urzadzen o HARDZO wysokiej jakosci lub wraziwych nalezy skontaktowa csi z ich producentami, pytajc o podlaczenia do inwertora (falownika) z modyfikowanym napieciem sinusoidalnym.

W razie korzystania z inwertorow (falowników) z czystm napieciem sinusoidalnym nie są znane zadne ograniczenia rodzaju odiornika.

Informacja,czyinwertor (falownik) dostarcza czyste czyzmodyfikowane napiecie sinusoidalne podana jest w identifikaci typu na tabliczce znamionowej (dolna częsć urzadzenia).

Przy pomocy typych dostepnych w handlu miernikow nie jest mozliwe okreslenie zmodyfikowanego napiecia sinusoidalnogo na wyjsciu s sieci. Wyswietlane napiecie jest przy tym znacznie sfalszowane. Zmodyfikowane napiecie sinusoidalne boe byc zmierzone jedynie odpowiednim, zgodnym z RMS woltomierzem lub multimetrem.

W przypadku inwertorów (falowników) z portem USB istmieje mözliwość eksploatacji lub ladowania małych odiorników z wyczka USB (np. telefony komórkowe, baterie/akumulatory, lampy lub wentylatory do laptopsa). Port USB zapewnia 5 V i max. 500 mA i nie jest portem danych.

Wägne wskazówki dotyczne bezpiecznośćstwa

• Przed pierwszym uzyciem urzadzenia nalezy uwaznie przyczytac ponijsze instrukcje i przystrzegac wsystkich ostrzezen, nawet, jejli obchodzenia sie z urzadzeniami elektronicznymi jest Ci znane.
• Zachowaj starannie te instrukcje jak przyszka referencje. W przypadku sprzedazy lub przykazania falownika, nalezy przykazac rownie z ten podrecznik.
  W przypadku zagrożenia, takiego jak np. burza i/ lub burzy z ryzykiem wyladowań,NSEZY odączyc inwertor/falownik calkowie od zrodla zasilania i od instalacji elektrycznei poiazdu.
• Nalezy ustawic falownik tak, aby byt zapewniony swobodny dostep do gniazda povladowego zasilania lub przyłączy przewodów, alebyMZa boły ewentualnie odłaczy w razie potrzeby inwert/falownik odźóla zasilania.
  Wtyczka podlaczonego odiornika powinna byc calkowiee odlaczony od inwertora/falownika w przypadku dlugotwalego nieuzywania inwertora/falownika
• Falownik nie要去ć uzywany do podpinania pod sieć prȩdu zmiennego w instalacjach domowych.
• Nie należy nigdy pozostawiac urzadzenia bez nadzoru podczas przy.
  Inwertor/falownik maybe otwierany tylko przez uprawnioneo elektryka. Przed otwarciem inwertora/falownika konieczne jest jeg odlaczenia od zrodla zasilania.
  Nalezy przestrzegać wymagani DIN VDE 0100 czesć 717.
  Inwertor/falownik nie maye byc podlaczany do pozywnie uziemionych instalacji elektrycznych. Upewnij sie, ze w pojezdzie dodatni biegun akumulatora nie jest podlaczony do podwozia pojazdu.
• Nie nalezy przemieszczac zadnych przyzmiedmiotów przy otwory wenytylacyjne w urzadzeniu.
• Jesli zauwazysz jakiekolwiek dym, niotypowe dzwieki lub zapachy, wyłucz inwertor/falownik natychmiast i odłucz go calkownik odźroda zasilania. W takich przypadkach inwertor/falownik nie sąbć nadal wykorzystwyany.
  W zaleznosci od sytuacji ablkacji i odiornika w klasie ochry I (z przewodem uziemienia) podejmij kroki w celu ochry przyazeniem pradem elektrycznym (wyrownanie potencjalu, uziemienie, wyłacznik roznicowoprady owtp.) Jesli inwertor/falownik dysponuje oddzielnym przyȩczem uziemienia, wówcas to przyȩcze要去 wykorzystane do odpowiednich dzialan. Aby to zrobic naleź zworci sie konieczne do autoryzowanego elektryka. Dla odiorników o klasie ochry II dzialania te są niepotrzebne.

Środowisko pracy

Ustaw falownik na stabilnej, równej i niewrażliwej na temperaturę powierzchni i nie umieszczaj na nim ciȩzkich i/lub latwopalnych przyzemiotów. Upewnij są, ze

• w każdej chwili要去 byc zapewniona odpowiednia wentylacja. Ustaw inwertor/falownik tak, aby zadna szczelina wentylacyjna nie zostaść przykryta i pozostaw co najmiej 10-centymetrowy odstep ze wzystkich stron;
• nie ma bezposrednich zródel ciepla (np. grzejników) króte moga oddziaływc na falownik;
• na falownik nie dziala要去czne sloneczne lub jasne sztuzne;
• nie ma kontaku z woda Rozbryzgowa i kapiac, a takze agresywnymi cieczami i ne pozwol, aby falownik pracwal w povlizu wody. W szcęgólnosci nigdy nie wolno zanurzać falownik. Nie wolno stawiać w povlizu falownik przysemiotów napelmionych cieczami;
• falownik nie stoi w bezpośrednim sąsiedztwie z polami magnetycznych (np. glówniki);
• urzadzeniu nie stoi kolo zrodla otwartego ognia (np. plonace swiece);
• nie przenikajcia obce (np. kurz i innate drobnc czastki);
• falownik nie jest naraźony na silne wahania temperatury, ponieważ w przyciwnym razie wilgoć wgowiatrzu moze są skroplić i doprowadzic do zwarć elektrycznych;
• temperatura otoczenia nie znajdowa są poza zakresem 0 - 40°C;
• wilgotnosć powietrza podczas przechowywnia jest < 55% , a w trakcie przyc y < 85% ;
• falownik nie byt poddawany nadmiernym wstrzasom i wibracjom;

Kabel

Nalezy chwytać przywod z wtyczka zawsze ze wtyczke, a nie ciagnac za sam przywod. Nigdy nie nalezy chwytać przywodu mokrymi rekoma, poniewaź要去 spowodować zwarcie lub porazenie przem. Nigdy nie nalezy ustawiać falownika, ani czzkich przydmiotów na kablu. Nalezy są upewnić, ze kable Nie są zgięte, zwlaszcza przy wtyczce lub na przyłączach/zaciskach. Nigdy nie nalezy wykonywać węzłow na kablu iNie wierzatac go wraz z innymi kablami. Wszystkie kable powinny byc umieszczone tak, aby nikt nie maył na nie nadepnac ani by nieutrudniały one niczyich ruchów. Nalezy chronicć kabel przyȩzeciami z ostrymi krawedziAMI lub szpiczastymi. Jesli to konieczne, nalezy uzyć peszli. Uszkodzony kabel przyȩzeniowy要去 spowodować pozar lub porazenie przem.

Od czasu do czasu sprawdzać kabel污染防治 w aspekcie uszkodzen i innychzmian. Patrz takze wskazówki w Rozdziele "Akcesoria".

Konserwacja i pielegnacja

Ježeli falownik lub akcesoria zostana uszkodzone wówczas konieczne jest ich sprawdzenia przy kompetentnégo SPECIALIST. Wykonywanie wsztkich prac kontrolnych w tym zakresie naleź zleća węlącznie autoryzowanemu personelowy. CzyScić urzadzenia wymi zęcstny sąszmatka, nigdy agresywnymi cieczami. Nie przy obędy falownik. Spowoduje to, iż roszczenia gwarancyjne zostanie umorzone.

Dzieci

Urzadzenia elektryczne nie powinny znalecz sie w reckach daneji! Nigdy nie zostawij daneci korzystajych z urzadzen elektrycznych bez nadzoru. Dzieci nie zawsze poprawnie identifikuja ewentualne zagrozenia. Mały czeci moga - po polknięciu - stanowic zagrozenia dla zycia. Opakowanie nalezy przechowywo w mięscu niedostepnym dla daneci. Istnieje nebezpieczeanstwo uduszenia.

Uzytkowanie zgodne z przyznaczeniai

W zaleznosci od typu, falownik przywidziany jest do podlączenia do zrodla zasilania 12 V lub 24V pradu staego (na przykriad akumulatorów samochodowych), w celu dostarczenia napięcia zmiennego 230 V wyłacznie do oblsugi spreȩ elektrycznégo. Falownik jest przyznaczenia do uzytku prywatnégo, warunkowo要去 slúzyc w celach komercyjnych, nie jest zaś przystosowy do zastosowano przemysłowych. Falownik nie jest standardowo przyznacźny do uzytku w medycyny, dla ratowania zycia lub和他的 podtrzymywania.

NieMZeBc stosowany w klimace tropikalym. Mogbyc uzywane wyacnie takie kable poaczeniwe i urzadzenia zwnetrze, ktore odpowiadaj technicznym warunkom bezpieceirstwa i spelniaja wymogi kompatybilnosci elektromagnetycznej i jakosci ekranowania.To urzadzenie spelnia wsystkie stosowne normy i standardy zwiazane deklaraca zgodnosci CE . W rzie dokonaniazmian nie zatwierdzonych przyez producenta falownika, zapewnienie zgodnosci z tymi normami nie jest zuj gwarentowane.

Wañne informacre dotyczę uzytkowania

Prosz wrociuwage na informace dotyczagc ciagl mocy wysciowej i mocy szczytowej. Uradzenia o wyzsej wartosci przylacza niz podana ciagla noc wysciowa nie moga wspolpracowac z tym falownikiem. Wyzsza moc szczytowa sluzy wylacznie zmostkowani krktich pradow uruchamiania - przy bez okolo 0,3 sekundy.
- Nalezy zwracu uwage na alarm dzwiekowy i lampki kontrlone. Jesli Rozlegnie sie sygn ostrzegawczy lub zawieci czerwona lampka, pojemnosc zrodla zasilania要去 bliska wyczerpania i falownik jest zasilany niskim poziemem napiecia. Nalezy woczas wylaczy podlaczone urzadzenia i odaczy od zrodla zasilania. Moza uzyc falownik ponownie tylko wtedy, gdy zrodlo zasilania jest naładowane i jest w stanie dostarczy cystystarczajace napiecie do falownik.
Uzywaj tylko kabli dostarczonych z akcesoriami. W przypadku falowników z 2 paramizacisków/przylączy (urzadzenia od 1500 W) daneź podłaczać zawsze 2 zawarte w dostawie pary przewodów, poniewaź tutaj na wejsciu przejwywaja bardzo wysscie prady i wymagany jest calkowity przykrój obu par przewodów. W przyciwnym razie istmie niebepezcieznstwo pozaru!

Podłuczanie inwertora

Upewnij sie, ze w pojezdzie jest do dyspozycji odpowiednie gniazdo zasilania lub w przypadku bezposredniego podlączenia do akumulatora, odpowiednie napiecie do falownika (12 lub 24V). Nie wolno podlączć falownika o napięciu wejsciowym 12V do gniazdo zasilania/ akumulatora 24V. To prowadzi do niedwracalneo gouszkidzenia.

A) Podlącenie do gniazda zasilania (tylkó typy SL, CL i CLS)

WazoleznoSci od zabezpieczenia obwodu pradu, gniazdo zasilania falownik moe byc eksploatowane przy maks. 150-200 W. Jesli potrzebueszmaksymalnej ciaglajmocy falownika, wowczas konieczne jest podlaczenia falownika poprzej kabel bezposrednio do akumulatora - patrzponijej: Podlaczenia do zasilania akumulatora rozruchowego i zasilajacego".

1. Upewnij sie, ze zaden z odbiornikow nie jest podlaczony do falownika, przyd podlaczeniem go do zrodla zasilania. Upewnij sie, ze falownik jest wyłaczony (pozycja przyelacznika "0").
2. Zwolnij zaciski falownika. W tym celu, nalezy odkrecić nakȩte przy wskazówek zagara,ź do calkowitego zwolnienia zacisków. Usń podładki.
3. Przesun uchywy oczkowe kabla polaczeniwogo na zaciski biegunow. Zwroc szcęgólna uwage na wlasciwa polaryzacije. Wlóz uchywt oczkowy z czerwonym znakiem na czerwony zacisk bieguna (plus/+) a uchywt oczkowy z czarnym znakiem na czarny zacisk bieguna (minus/-).
4. Podlóz zdjeta wczesnej podkładke na uchyty i zakrć nakrętki na zaciskach bieguna. Dokrć nakrętki mocno, tak aby zapewnić peńy kontakt uchytoy z powierzchniami przyłączy.
5. Włód zmyczek kabela do odpwiedniago gniaźdka.
6. Podacz odiornik do falownika.
7. Wlacz falownik (pozycja przy.§ćznika "I").
8. Włacz odbiornik.

B) Podlącenie do akumulatora rozruchowego lub zasilajacego (wszystkie typy poza SL)

Typy CL i CLS- przewód akumulatora z krokodylkami i typi i HPL oraz HPLS kabla akumulatora z oczkami trwało go połaczenia gwintowego.

• Przy tym typie polaczenia upewnic sie, ze w naglych przypadkach polaczenia ze zrodlem napięcia要去 zać natychmiast odłaczone. W przypadku watawiwości zastosowac dopuszczalny do tego celu separator.

• Patrz wyzej A) 1.

• Patrz wyzej A) 2.
• Patrz wyzej A) 3.
• Patrz wyzej A) 4.
• Podlacz kable akumulatora do zrodla zasilania. Zwroc szcgeolna uwage na walsciwa polaryzaje. Zamocuj w pierswzej kolejnosci czerwony kabel akumulatora na dodatnim biegunie akumulatora. Nastepnie podlacz czarny kabel akumulatora z ujemnym biegunem akumulatora.
• Patrz wyzej A) 6
• Patrz wyzej A) 7.
• Patrz wyzej A) 8.

Rozłuczanie połaczenia ze zródrém zasilania

1. Wylucz odiornik i wciagnij wtyczke z gniazdka falownika.
2. Wylucz falownik (pozycja przyȩclcznika "0").
3. Roz到账 polaczenia ze zrodlem pradu. Aby to zrobic, nalezy wyjacz wtyczke z gniazda zasilaniaPokladowego lub odaczycz przyewody akumulatora od akumulatora.

Uwaga! Zawsze nalezy w pierwszej kolejnosci odlaczyc czarny kabel od akumulatora a nastepnie kabel czerwony. Pozwala to na uniknięcie ryzyka zwarecia.

Wskazowka: Odlacz falownik w racz dlugotwalego nieduzywania calkowicie od zasilania.

Wymiana bezpieczników

Uwaga! Wszystkie bezpieczniki nalezy zastepować rownowaznych bezpiecznikami! W razie zbyt niskiej wartsoc bezpiecznik zostaje wyzwolny zbytwczesnie zaś bezpiecznik o zbyt wysokiej wartsocmi boe byc przyczyna trwało go uszkodzenia falownika i spowodować pozar. Odpowiedie wartsoc bezpieczników moins znaleć w danych technicznych.

Bezpiecznik szklany we wtykuPokadowym (tylkotypy SL,CL iCLS)

Aby wymienic bezpiecznik szklany we wtykuPokadowym, nalezy odkreci radelkowana nasadke z przodu. Jesli to konieczne, nalezy uzyc odpowiediego narzedzia. Obracac nasadke w lewo, az dostanie calkowicie odkrecona i wyciagnac bezpiecznik z obudowy wtyku. Upewnij sie, ze zadne czeci (radelkowana nasadka, trzpien kontaktowy, sprezyna za bezpiecznikiem) nie zestana utracone.

Wymienic uszkodzony bezpiecznik na nowy bezpiecznik, a nastepnie wkreci nasadke z powrotem do obudowy wtyku.

Bezpieczniki plaskie (wszystkie typy poza SL)

Bezpiecznikikiego rodzaju umieszczone sq w obudowie na pplyte, a zatem w celu wymiany obudowa musi zostac otwarta. W przypadku waptliwość, wymiana tych bezpieczników powinna byc wykonywana przyez wykalifikowanego elektryka.

Uwaga! Przed otwarciem falownika niede jest rozloczenia połaczenia ze zrodlem zasilania. W przyciwnym razie istnieje niebezpieczeistwo porazenia pradem!

Bezpieczniki plaskie są umieszczone w urzadzeniu wtykowym zlutowanym z płytk i w celu wymiany moga zostac wciagniete odpowiednim naręźem z urzadzenia. Wysun bezpiecznik bez gwaltownych ruchów. W przyciwnym razie istnieje ryzyko, ze urzadzenia要去 zostac oderwane z punktu lutowania płytk. Pociagnij powoli, lekkim i zrònnoważonym ruchem.

Po zakonicieniu nalezy obudowe ponownie calkowicie zamknac polaczeniami gwintowymi.

Uwaga! Uruchomienie falownika przy otwartej zabadowie jest zabronione.

Wskazowka: Bezpieczniki są typowe dla sektera samochodowej, a zatem:noża je nabyć w handlu.

Załacznik

Rozwiazywanie problemów

Brak napiecia wyjsciowego

Nalezy sprawdzić,czy wtykPokladowy jest prawidlowo podłuczony do gniazdkaPokladowego i kable akumulatora major prywidlowy kontakt z falownikiem i akumulatorem.

Nalezy sprawdzić zasilanie napieciem falownika na和他的 przyłączach lub w przypadku typu SL w gnieźdie pokladowym.

Nalezy sprawdzić pozycje przyȩclaznika urzadzenia, musi być on ustawiony w poźycji "I".

W przypadku przyegrzania - patrz pod "Przegrzanie".

Sprawdzanie bezpieczników - patrz pod "Wymiana bezpieczników".

Jesli Rozlegnie sie sygnat alarmowy (jest to zapowiedz jegno z nastepujacych stanów)

Przegrzanie (nadmierna temperatura):

Zabeepieczenie przywnie przywroci urzadzenia do eksploataci, sązy najpierw wylaczyc je wylacznikiem glownym i pozostawic do ostygienia na okolo 30 minut.

Zbyt riskienapięcie:

Akumulator ma zbyt niskie napiecie. Naaduj akumulator. W przypadku zbyt niskiego napiecia, rornyiez zapala sie dioda czerwona.

Przeciażenie:

Pobó mocy (obciäzenie) odiornika jest Więsze niz max. ciagla moc falownika. Nalezy zmiejszych obciäzenia odiornika.

Czerwona dioda LED zapala sie

Na wejsciu jest obecne przypiecie (np. 12 V falownik do napięciaPokladowego cięzarówki/24V). Natychmiast wylaczyć falownik i rornyż natychmiast odłaczyć zrodlo zasilania.

Dane technicznte Typy SL i CL

Rodzaj-oznaczenia	SL150-A-12	CL300-12 CL300-24	CL500-12 CL500-24	CL600-12	CL600-24 CL700	D-12 CL700-D-24
Nominalne napiecie wejsciowe [V]	12 12 24	12 24 12 24 12	24
Moc piagla / Moc nominala [W]	150 300	500 600 700
Krostketerminowa moc szczytowa [W] (0,3 s)	300 600	1000 1200 1400
Zakres napiecia wejsciowo [V] DC	11 V-15 V 11	V-15 V 22 V-30 V	11 V-15 V 22 V	30 V 11 V-15 V	22 V-30 V 11 V-15	V 22 V-30 V
Prad znamionowy [A]	14,7 29,4	14,7 49 24,5 58	8 29,4 68,6 34,3
Napiȩcie wyjsciowe V AC	230 V ± 5%	230 V ± 5% 230 V ± 5% 230 V ± 5%		5% 230 V ± 5%
Częstotiwość [Hz]	50 Hz ± 3%	50 Hz ± 3% 50 Hz ± 3% 50 Hz ± 3%		50 Hz ± 3%
Nominalny prad wyjsciowy [A] AC	0.7	1,3		2,2		2,6		3
Ksztaït fal wyjsciowych	Zmodyfikowy sinus	Zmodyfikowy sinus		Zmodyfikowy sinus		Zmodyfikowy sinus		Zmodyfikowy sinus
Wydajnosć	85%	85%		85%		85%		85%
Prad bez obcieżenia [A]	≤0,35 A	≤0,4 A	≤0,3 A	≤0,4 A	≤0,3 A	≤0,5 A	≤0,4 A	≤0,6 A	≤0,5 A
Ostrzeziezenia o spadku napiecia [V] DC	11 V±0,5 V	11 V±0,5 V	22 V±1 V	11 V±0,5 V	22 V±1 V	11 V±0,5 V	22 V±1 V	11 V±0,5 V	22 V±1 V
Zabezpieczność nadpradowej [A] DC (bezpieczniki)	1 x 20	1 x 40	1 x 20	2 x 30	1 x 30	2 x 35	1 x 35	2 x 40	1 x 40
Podlączenia USB	5 V, 500 mA	5 V, 500 mA		-	-	-	-	5 V, 500 mA
Ostrzeziezenia przy przyegrzanialem (wewnatrix)	>65°C
Wymiary bez kabla (dl x szer x wys) [mm]	180 x 73 x 73	212 x 106 x 59		240 x 110 x 60		240 x 110 x 60		225 x 150 x 70
Waga [kg]	0,49	0,75 0,95 0,95 1,5

Dane techniczne Typy HPL

Rodzaj-oznaczenia	HPL1200-D-12	HPL1200-D-24	HPL2000-12	HPL2000-12	HPL3000-12	HPL3000-24	HPL5000-24
Nominalne napiecie wejsciowe [V]	12 24 12 24	12	24	24
Moc piagla / Moc nominalna [W]	1200		2000		3000		5000
Krotkterminowa moc szczytowa [W] (0,3 s)	2400		4000		6000		10000
Zakres napiecia wejsciowego [V] DC	11 V-15 V	22 V-30 V	11 V-15 V	22 V-30 V	11V-15V	22V-30V	22 V-30 V
Prad znamionowy [A]	117,6	58.8	196.1	98	294,1	147.1	245,1
Napiȩcie wysciowe V AC	230 V ± 5%		230 V ± 5%		230 V ± 5% 230 V ± 5%
Czȩstotiwość [Hz]	50 Hz ± 3%		50 Hz ± 3%		50 Hz ± 3%		50 Hz ± 3%
Nominalny prad wyjsciowy [A] AC	5,2		8,7		13		21,7
Ksztaft fal wyscielowych	Zmodyfikowy anus		Zmodyfikowy anus		Zmodyfikowy anus		Zmodyfikowy anus
Wydajnosć	85%		85%		85%		85%
Prad bez obcierzenia [A]	≤0.8 A	≤0.6 A	≤1.0 A	≤0.8 A	≤1.2 A	≤1 A	≤3 A
Ostrzeżenie o spadiku napiecia [V] DC	11 V±0.5 V	22 V±1 V	11 V±0.5 V	22 V±1 V	11 V±0.5 V	22 V±1 V	22 V±1 V
Zabeepieczenie nadpr(adowe [A] DC (bezpiegzniki)	4 x 35	2 x 35	8 x 30	4 x 30	12 x 30	6 x 30	10 x 30
Podlącenie USB	5 V, 500 mA		-	-	-	-	-
Ostrzeżenie przy przygrzaniai (wewnatrix)	> 65°C
Wymiary bez kabla (di x sider x wys) [mm]	335 x 155 x 70		420 x 200 x 70		400 x 200 x 140		515x205x155
Waga [kg]	2,41		4,68		6,6		8

Dane techniczne Typy CLS

Rodzaj-oznaczenia	CLS300-12	CLS300-24	CLS600-12	CLS600-24
Nominalne napiecie wojniwoe [V]	12 24	12 24
Moc piagla / Moc nominalna [W]	300			600
Kroktokterminowa moc szczytowa [W] (0,3 s)	600			1200
Zakres napięcchia wojniwoego [V] DC	11 V-15 V	22 V-30 V		11 V-15 V	22 V-30 V
Prad znamionowy [A]	29,4	14,7		58,8	29,4
Napiȩcie wyjsciowe V AC	230 V ± 5%
Czȩstotiwość [Hz]	50 Hz ± 3%
Nominalny prad wyjsciowy [A] AC	1,3	1,3		2,6	2,6
Ksztaft fal wyjsciowych	czysty sinus
Wydajność	85%			85%
Prad bez obłowość [A]	< 0,5 A			< 1,0 A
Ostrzeżenie o spadku napiȩcia [V] DC	10,5	21		10,5	21
Zabezpieczność nadpr(adowe [A] DC (bezpieczniki)	1 x 40	1 x 20		2 x 35	1 x 35
Ostrzeżenie przy przy przy przy wewnatrix)	> 65°C
Wymiary bez kabla (di x sider x wys) [mm]	220 x 108 x 60			255 x 108 x 60
Waga [kg]	1,2			1,6

Dane technicznse Typy HPLS

Rodzaj-oznaczenia	HPLS1000-12	HPLS1000-24	HPLS1500-12	HPLS1500-24	HPLS20	0-12	HPLS2000-24
Nominalne napiecie wojni矫ewe [V]	12 24	12 24
Moc clagla / Moc nominala [W]	1000	1500	2000
Kroktorminowa moc szczytowa [W] (0,3 s)	2000	3000	4000
Zakres napięcja wojni矫ewo [V] DC	11 V-15 V	22 V-30 V	11 V-15 V	22 V-30 V	11 V-15 V	22 V-30 V
Prad znamionowy [A]	98	49	147	78.5	196	98
Napiȩcie wojni矫ewo V AC	230 V ± 5%
Czȩstotiwość [Hz]	50 Hz ± 3%
Nominalny prad wojni矫owy [A] AC	4,35	4,35	6,52			6,52	8	,7	8,7
Kszląt fali wojni矫owych	Czysty sinus
Wydajność	85%	85%	85%
Prad bez obłowania [A]	<1,5 A <1,5 A <1,5 A
Ostrzejezenia o spadku napiȩcia [V] DC	10,5	21	10,5	21
Zabezpiecznych nadprudowej [A] DC (bezpieczniki)	3 x 40	3 x 20	4 x 40	4 x 20	6 x 40	6 x 20
Ostrzejezenia przy przyegrzaniem (wewnatrz)	>65°C
Wymiary bez kabia [dl x szer x wys] [mm]	335 x 135 x 72	370 x 200 x 75	395 x 200 x 75
Waga [kg]	2,9	5	6

Jesli jest powód do reklamacji...

... Prosze pamietac, ze:

• Od dnia zakupu obowiazuje gwarancja ustawowa. Prosze zachowac fakture / paragon jako dowod zakupu. W przypadku reklamacji/zdarzenia gwarancjngo nalezy skontaktowac sie z dystrybutorem spreztu. Tylko w ten sposob maybe zagwarantowane prwidlowe funkcionowanie.
• Bez dowodu zakupu, nie ma podstaw do roszczenia gwarancyjngo.
• Ješi potržebla jest naprawa, wówczas na czas trwania naprawy nie przyśluguje prawo do urzadzenia zastępczego lub wypożyczenia innego urzadzenia.
  Gwarancja nie obejmije defektów i szkód wszelkiego rodzaju wynikajacych z nieprzestrzegania niniejszej instrukcj i wskazowek bezpieczeństwa, wadliwo go montaizu podlącenia,czy teź uzycia niedgodnego z przyznaczeniem oraz blędnej oblsugi cz niewaosciwpo transportu. Zuzycie jak i wywolane szkody, wykluczaja z udzielenia gwarancji.
• Nie ma podstaw do roszczenia gwarancyjngo, w przypadku gdy naprawy i zmiany byty przypegowadzone przye inne osoby niž producent lub autoryzowany przyez produventa serwis.
  Roszcienie o speltnienie swiadczen, o ktorych mowa w art. 560 par. 1 KC, nie obejmuje kosztow montaizu i demontaizu silników posiadajych udokumentowane wady.
• Odmienne regulae obowiazujy jedynie w odniesieniu do zakupu reczuy uzywanych. W przypadku umowy miedzy podmiotami gospodarczymi, oprocz demontazu i odtransportomania wadliwej reczuy sprzedanej oraz montazu reczuy dostarczonej w zastepstwie, nie myna jederuk skorzystac z variantu swiadczne z tytulu rkojmi za wady reczuy sprzedanej „dostawa reczny wolnej od wad".
• Niniejsze warunki gwarancji nie naruszaja przyepisów ustawowych.
  Zastosowanie znajduja nasze ogólne warunki handlowe.

Deklaracja zgodnosci EU

Niniejszym oswiadczamy, ze opisane ponizej produkty „inwertory" sa zgodne z przyepisiami dyrektyw

niskonapięciowej

2006/95/EG

dyrektywy EMC

2004/108/EG

Produkty posiadajznak

Istnieje rownikę zgodnosć z dyrektywami RoHS 2002/95/EU

Usuwanie starych oraz uszkodzonych urzadzeń

Urzadzen elektrycznych i elektronicznych nie nalezy wyrzuć do domowych odpadów.

Odpady takie nalezy składować w mistręszech do tego przyżnaczonych!
