INSTRUKCJA OBSŁUGI GVC3212 GRANDSTREAM

de usuário padrão para o administrador é “admin” e a senha aleatória predeterminada pode ser encontrada na etiqueta do GVC3212). Nota: Por favor, entre em contato com o seu ITSP (Internet Telephony Service Provider) para congurações adicionais que podem ser ne- cessárias para congurar o GVC3212. CONFIGURAÇÃO DO GVC3212 VIA WEB UI: Os termos de licença GNU GPL estão dentro do rmware do dispositivo e você pode visualizar o documento através da interface web do dispositivo, em my_device_ip/gpl_license. Também, pode visualizar o documento através do site: http://www.grandstream.com/legal/open-source-software Para obter um CD com a informação do código fonte GPL, por favor solicite-o através de [e-mail]~ 41 ~ ~ 42 ~ Urządzenie GVC3212 nie jest wstępnie skongu- rowane do obsługi lub wykonywania połączeń alar- mowych do szpitali, organów ochrony porządku publicznego, jednostek opieki medycznej (zwanych dalej „służbami ratunkowymi”) ani jakichkolwiek in- nych służb ratunkowych. Aby uzyskać dostęp do służb ratunkowych, konieczne jest wprowadzenie dodatkowych ustawień. Użytkownik jest odpowiedzi- alny za zakup usług telefonii internetowej zgodnej z protokołem SIP, odpowiednią kongurację urządzenia GVC3212 umożliwiającą korzystanie z tej usługi oraz okresowe testy konguracji w celu sprawdzenia, czy działa ona zgodnie z oczekiwaniami. W przypadku niewykonania tych czynności użytkownik jest odpow- iedzialny za zakup tradycyjnych bezprzewodowych lub przewodowych usług telefonicznych w celu uzys- kania dostępu do służb ratunkowych.

ZAWARTOŚĆ OPAKOWANIA: 1x główne urządzenie GVC3212 1x pilot 1x kabel Ethernet (1.5m) 1x instrukcja szybkiej instalacji 1x przewód HDMI (1.5m) 1x 12V zasilacz 2x AAA akumulator ŚRODKI OSTROŻNOŚCI: OSTRZEŻENIE: NIE wyłączaj i nie włączaj ponownie urządzenia GVC3212 podc- zas uruchamiania systemu lub aktualizacji oprogramowania układowego. Może to spowodować uszkodzenie obrazów oprogramowania układowego i nieprawidłową pracę urządzenia. OSTRZEŻENIE: korzystaj wyłącznie z zasilacza dostarczonego w opakowaniu urządzenia GVC3212. Korzystanie z innego, nieodpowiedniego zasilacza może spowodować uszkodzenie urządzenia. 12V OPIS URZĄDZENIA: Urządzenie GVC3212 jest niewielkich wymiarów i stanowi niedro- gie urządzenie końcowe do konferencji wideo HD przeznaczony do montażu do telewizorów i biurek. Urządzenie można sparować z IPVid- eoTalk Meeting rmy Grandstream, platformą do konferencji sieciowych umożliwiającą prowadzenie spotkań, w których można brać udział z prak- tycznie każdego urządzenia, takiego jak telefon komórkowy, komputer i komputer przenośny. Urządzenie GVC3212 jest wyposażone w dwa mikrofony, które zapewniają wysokiej jakości odbiór głosu na odległość do trzech metrów, zaawansowaną funkcję usuwania echa i redukcję hałasów otoczenia. Obsługuje funkcje Miracast pozwalające na wygodne bezprzewodowe udostępnianie zawartości ekranu, umożliwiając uczest- nikom pokazywanie prezentacji, lmów lub innych treści bezpośrednio z ich komputerów PC lub urządzeń z systemem Android bez przełączania kabli. To łatwe w obsłudze i wdrożeniu urządzenie końcowe do konfer- encji wideo jest idealnym wyborem dla pracowników zdalnych i małych biur, którzy potrzebują ekonomicznych rozwiązań zapewniających funk- cje niezbędne do prowadzenia wysokiej jakości komunikacji wideo.~ 43 ~ ~ 44 ~ INSTALACJA: Urządzenie GVC3212 można zainstalować na telewizorze za pomocą wbu- dowanego wspornika, wykonując poniższe czynności:

1. Otwórz obrotowy wspornik pod urządzeniem głównym, jak pokazano na

następującym rysunku.

2. Zamocuj urządzenie główne na górnej części telewizora.

3. Zależnie od grubości wyświetlacza dostosuj obrotowy wspornik, aby

uzyskać odpowiedni kąt i wyrównać górną część wspornika. Obrotowy wspornik PODŁĄCZENIE URZĄDZENIA GVC3212:

1. Przy użyciu kabla Ethernet połącz port LAN w urządzeniu GVC3212 z

gniazdem RJ-45 koncentratora/przełącznika lub routera (strona LAN w routerze).

2. Podłącz port HDMI urządzenia GVC3212 do portu HDMI głównego

urządzenia wyświetlającego (np. TV) za pomocą kabla HDMI.

3. Podłącz wtyczkę wyjściową 12 V DC do gniazda zasilania w urządzeniu

GVC3212; podłącz zasilacz do gniazda elektrycznego.

4. Na urządzeniu do wyświetlania (np. telewizor) wyświetlany będzie ekran

główny z adresem IP na pasku stanu.

5. (Opcjonalnie) Podłącz akcesorium USB (np. mysz, klawiaturę, pamięć

USB itp.) do portu USB.

6. Podłącz mikrofon (zewnętrzne urządzenie wejściowe dźwięku) do wejścia

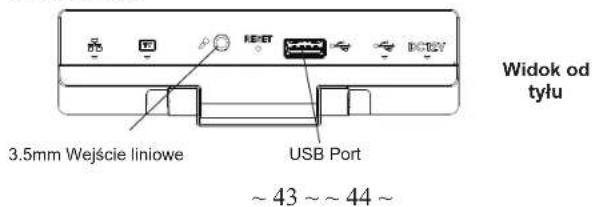

liniowego. Uwaga: Maksymalne natężenie prądu wspólne dla portów USB1 i USB2 wynosi 800 mA. USB Port 3.5mm Wejście liniowe Widok od tyłu

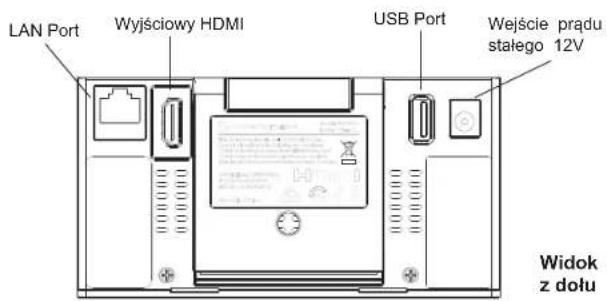

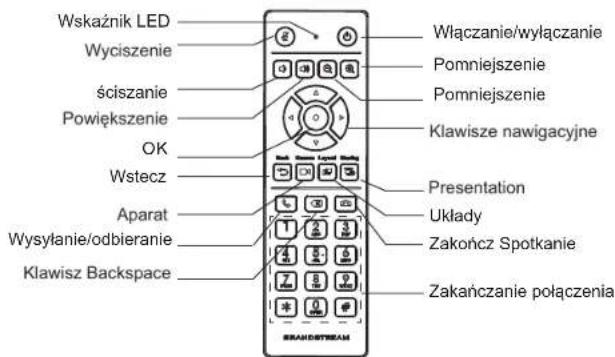

LAN Port Wyjściowy HDMI USB Port Wejście prądu stałego 12V Widok z dołu KORZYSTANIE Z PILOTA DO URZĄDZENIA GVC3212: Włączanie/wyłączanie Aparat Presentation Pomniejszenie Klawisze nawigacyjne Powiększenie

Układy Wstecz Wyciszenie Zakończ Spotkanie Pomniejszenie ściszanie Zakańczanie połączenia Klawisz Backspace Wysyłanie/odbieranie Wskaźnik LED

1. Otwórz pokrywę komory baterii z tyłu pilota zdalnego sterowania.

2. Włóż (2) baterie AAA, zachowując prawidłową biegunowość, i załóż

pokrywę komory. Uwaga: Urządzenia muszą być ustawione naprzeciwko siebie bez żadnych istotnych przeszkód między nimi.~ 45 ~ Szczegółową instrukcję obsługi można pobrać ze strony: http://www.grandstream.com/support

1. Sprawdź, czy urządzenie GVC3212 jest właściwie podłączone do In-

2. Adres IP urządzenia GVC3212 zostanie wyświetlony na górnym pasku

stanu urządzenia wyświetlającego (np. telewizora) podłączonego za pośrednictwem HDMI.

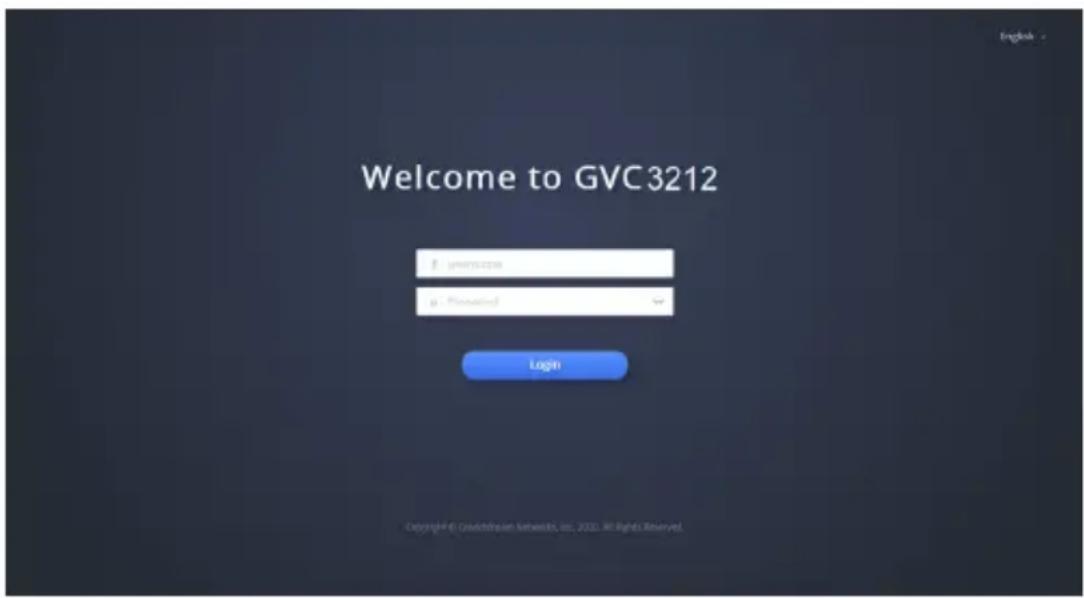

3. Wpisz adres IP w przeglądarce na komputerze (patrz rysunek poniżej).

4. Wprowadź nazwę użytkownika i hasło, aby się zalogować. (Domyślną

nazwą administratora jest “admin”, unikalne wygenerowane hasło znajduje się na naklejce GVC3212). Uwaga: Więcej informacji potrzebnych do skongurowania urządzenia GVC3212 można uzyskać od dostawcy usług telefonii internetowej.

INTERFEJSU UŻYTKOWNIKA: Warunki licencji GNU GPL użytej są nieodłączną częścią opro- gramowania systemowego urządzenia i można uzyskać do nich dostęp za pośrednictwem sieciowego interfejsu użytkownika urządzenia, wybierając opcje my_device_ip/gpl_license. Można do niej również uzyskać dostęp poprzez stronę: http://www.grandstream.com/legal/open-source-software Aby otrzymać płytę CD z informacjami dotyczącymi kodu źródłowego GPL, należy przesłać prośbę na piśmie na adres [e-mail]
