KT120P1AXT - Okap kuchenny BERTAZZONI - Bezpłatna instrukcja obsługi

Typ produktu	Okap kuchenny
Marka	Bertazzoni
Model	KT120P1AXT
Wymiary (D x S x W)	1200 x 500 x 800 mm (ok.)
Waga	22 kg (ok.)
Zasilanie	220-240 V ~ 50/60 Hz
Klasa efektywności energetycznej	A (oszacowanie na podstawie wydajności)
Prędkości silnika	3 prędkości + Intensywny (6 min) + 24h
Oświetlenie	LED, maksymalna i średnia intensywność
Sterowanie	Dotykowe przyciski z blokadą klawiatury
Pilot	Wbudowany (włączanie/wyłączanie)
Filtry	Metalowy filtr przeciwtłuszczowy (zmywalny) + filtr z węglem aktywnym (wymienny)
Alarm nasycenia filtrów	Tak: 100 h dla filtra metalowego, 200 h dla węgla aktywnego
Średnica przewodu odprowadzającego	Min. 120 mm
Minimalna odległość od płyty grzejnej	650 mm (może się różnić w zależności od rodzaju gotowania)
Funkcja Delay	Automatyczne opóźnione wyłączenie po 30 min
Funkcja 24h	Cykliczne ssanie 10 minut/godz. przez 24 h
Poziom hałasu	45-60 dB(A) (w zależności od prędkości)
Maks. przepływ powietrza	800 m³/h (ok.)
Konserwacja	Czyszczenie filtrów metalowych co 2 miesiące (zmywarka), wymiana filtra węglowego co 4 miesiące
Bezpieczeństwo	Obowiązkowe uziemienie, blokada klawiatury, ochrona przeciwpożarowa
Części zamienne	Dostępne za pośrednictwem autoryzowanego serwisu
Gwarancja	2 lata (standard prawny we Francji)
Naprawialność	Wskaźnik naprawialności nie podany, ale części dostępne

Często zadawane pytania - KT120P1AXT BERTAZZONI

Jaka jest minimalna odległość między okapem a płytą grzejną?

Minimalna odległość bezpieczeństwa wynosi 650 mm. Zapoznaj się z instrukcją płyty grzejnej w przypadku wyższych wymagań.

Jak czyścić metalowe filtry przeciwtłuszczowe?

Metalowe filtry czyści się co 2 miesiące (lub częściej w przypadku intensywnego użytkowania). Można je myć w zmywarce lub ręcznie neutralnym detergentem. Nie używać produktów na bazie silikonu lub alkoholu.

Kiedy wymienić filtr z węglem aktywnym?

Filtr z węglem aktywnym nie nadaje się do mycia i należy go wymieniać co 4 miesiące (lub częściej, jeśli okap jest intensywnie używany). Alarm włącza się po 200 godzinach pracy.

Jak włączyć blokadę klawiatury?

Naciśnij i przytrzymaj przycisk B (przy wyłączonych wszystkich obciążeniach), aby włączyć/wyłączyć blokadę. W trybie blokady wszystkie wskaźniki migają cyklicznie.

Jak zresetować alarm nasycenia filtrów?

Naciśnij i przytrzymaj przycisk G, aby zresetować alarm obu filtrów. Wskaźnik B miga 3 razy w celu potwierdzenia.

Co zrobić, jeśli pilot nie działa?

Sprawdź, czy pilot jest włączony (naciśnij i przytrzymaj H przy wyłączonych wszystkich obciążeniach). Wskaźnik B miga 2 razy, jeśli jest włączony. W celu wymiany skontaktuj się z serwisem.

Czy mogę używać okapu z istniejącym przewodem odprowadzającym?

Tak, ale przewód musi mieć minimalną średnicę 120 mm. Nigdy nie podłączaj okapu do przewodu kominowego lub odprowadzającego spaliny. Przestrzegaj lokalnych norm.

Jak przełączyć w tryb 24h?

Krótko naciśnij przycisk G. Silnik zasysa 10 minut co godzinę przez 24 h. Tej funkcji nie można używać jednocześnie z trybami Intensywny lub Opóźnienie.

Co oznacza miganie wskaźnika B?

Jeśli wskaźnik B miga, oznacza to alarm nasycenia: 1 miganie = filtr metalowy do mycia (100 h); 2 migania = filtr węglowy do wymiany (200 h).

Jak ustawić funkcję Delay (opóźnione wyłączenie)?

Krótko naciśnij H, aby włączyć tryb Delay: silnik i oświetlenie wyłączą się automatycznie po 30 minutach. Wskaźnik H się świeci. Wyłącz, naciskając ponownie.

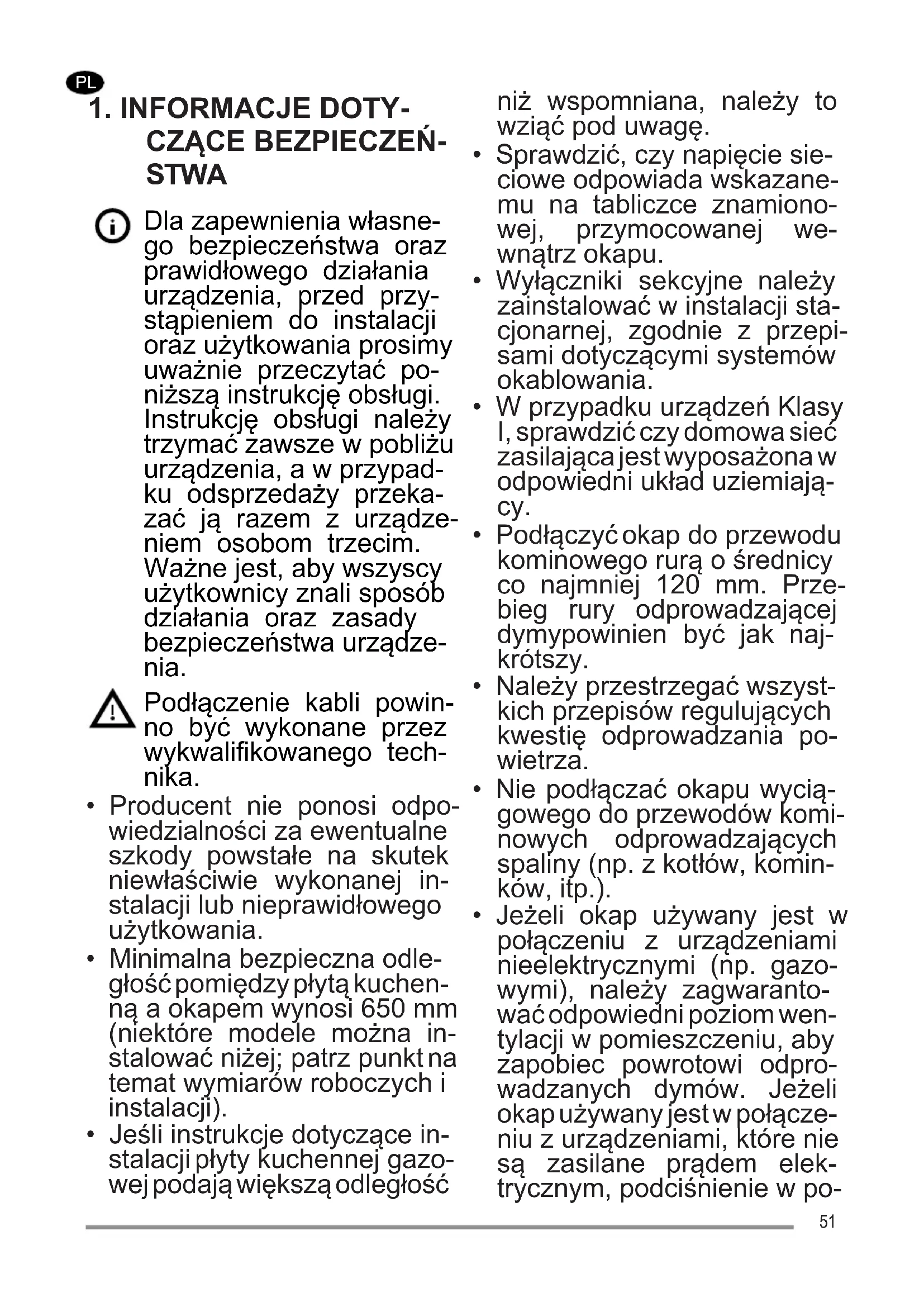

INSTRUKCJA OBSŁUGI KT120P1AXT BERTAZZONI

Dla zapewnienia własnego bezpieczeństwa oraz prawidłowego działania urządzenia, przed przystąpieniem do instalacji oraz użytkowania prosimy uważnie przeczytać poniższą instrukcję obsługi. Instrukcję obsługi należy trzymać zawsze w pobliżu urządzenia, a w przypadku odsprzedaży przekazać ją razem z urządzeniem osobom trzecim. Ważne jest, aby wszyscy użytkownicy znali sposób działania oraz zasady bezpieczeństwa urządzenia.

⚠️ Podłączenie kabli powin- no być wykonane przez wykwalifikowanego tech- nika.

• Producent nie ponosi odpowiedzialności za ewentualne szkody powstałe na skutek niewłaściwie wykonanej instalacji lub nieprawidłowego użytkowania.
• Minimalna bezpieczna odległość pomiędzy płytą kuchenna a okapem wynosi 650 mm (niektóre modele można instalować niżej; patrz punkt na temat wymiarów roboczych i instalacji).
• Jeśli instrukcje dotyczące instalacji płyty kuchennej gazowej podają większą odległość

niż wspomniana, należy to wziąć pod uwagę.

• Sprawdzić, czy napięcie sieciowe odpowiada wskazanemu na tabliczce znamionowej, przymocowanej wewnątrz okapu.
• Wyłączniki sekcyjne należy zainstalować w instalacji stacjonarnej, zgodnie z przepisami dotyczącymi systemów okablowania.
• W przypadku urządzeń Klasy I, sprawdzić czy domowa siec zasilająca jest wyposażona w odpowiedni układ uziemiający.
• Podłączyć okap do przewodu kominowego rurą o średnicy co najmniej 120 mm. Przebieg rury odprowadzającej dymypowinien być jak najkrótszy.
• Należy przestrzegać wszystkich przepisów regulujących kwestię odprowadzania powietrza.
• Nie podłącać okapu wyciągowego do przewodów kominowych odprowadzających spaliny (np. z kotłów, kominków, itp.).
• Jeżeli okap używany jest w połączeniu z urządzeniami nieelektrycznymi (np. gazowymi), należy zagwarantować odpowiedni poziom wentylacji w pomieszczeniu, aby zapobiec powrotowi odprowadzanych dymów. Jeżeli okap używany jest w połączeniu z urządzeniami, które nie są zasilane prądem elektrycznym, podciśnienie w po-

mieszczeniu nie może przekraczać 0,04 mbar, aby uniknąć powrotu dymów z okapu do wnętrza pomieszczenia.

- Nie należy odprowadzać powietrza przewodem wykorzystywanym do odprowadzania dymów z urządzeń spalino- wych zasilanych gazem lub innymi paliwami.

- Jeżeli kabel zasilający ulegnie uszkodzeniu, musi być wymieniony przez producenta lub technika centrum serwisowego.

- Wtyczkę należy podłączyć do gniazdka spełniającego wymogi obowiązujących przepisów, znajdującego się w łatwo dostępnym miejscu.

- W odniesieniu do kwestii technicznych oraz bezpieczeństwa, należy ściśle przestrzegać obowiązujących przepisów miejscowych dotyczących odprowadzania dy-mów.

OSTRZEŻENIE: przed przystąpieniem do instalacji okapu, usunąć folię ochronną.

- Używać wyłącznie śrub oraz elementów montażowych odpowiednich dla danego oka-pu.

OSTRZEŻENIE: instalacja śrub lub elementów mocujących wykonana niezgodnie z poniższymi wskazówkami może stwarzać ryzyko porażenia prądem.

- Nie patrzeć na nie bezpo-

średnio przez przyrządy optyczne (lornetka, szkło po- większające...).

- Nie flambirować potraw pod okapem: może to być przyczyną pożaru.

- Urządzenie może być używa- ne przez dzieci w wieku powy- żej 8 lat oraz osoby o ograni- czonych zdolnościach psy- chicznych, fizycznych i zmy- slowych lub z niedostatecz- nym doświadczeniem i wie- dzą na temat jego działania, pod warunkiem że są nie- ustannie nadzorowane i zo- stały poinstruowane w kwestii bezpiecznej obsługi urządze- nia oraz wynikających z tego zagrożeń. Należy pilnować, aby dzieci nie bawiły się urzą- dzeniem. Czyszczenie i kon- serwacja urządzenia nie po- winny być wykonywane przez dzieci, chyba że są one nad- zorowane.

- Dzieci należy nadzorować w celu upewnienia się, że nie bawią się urządzeniem.

- Urządzenie nie może być używane przez osoby (w tym dzieci) o ograniczonych zdolnościach psychicznych, fizycznych i zmysłowych lub bez wystarczającego doświadczenia lub wiedzy na temat jego działania, chyba że zostały poinstruowane i są

nieustannie nadzorowane.

Osiagalne części mogą się bardzo rozgrzać w trakcie używania ich razem z urządzeniami przeznaczonymi do gotowania.

• Wyczyścić i/lub wymienić filtry po upływie określonego czasu (ryzyko pożaru). Patrz punkt Konserwacja i czyszczenie.
• Jeżeli okap używany jest jednocześnie z urządzeniami spalającymi gaz lub inne paliwa, w pomieszczeniu należy zapewnić odpowiednią wentylację (nie dotyczy urządzeń, które odprowadzają wyłącznie powietrze obecne w pomieszczeniu).

- Ten symbol mieszczony na produkcie lub na jego opakowaniu oznacza, że nie można go usuwać jako zwykłego odpadu pochodzącego z gospodarstwa domowego. Zużyty produkt należy przekazać do centrum zbiórki odpadów specjalizującego się w recyklingu komponentów elektrycznych i elektronicznych. Utylizując produkt w sposób właściwy, przyczyniasz się do zapobiegania ewentualnym ujemnym wpływom na środowisko naturalne oraz na zdrowie ludzi, które mogłyby powstać w wyniku niewłaściwej utylizacji. Szczegółowe informacje na temat recyklingu tego produktu można uzyskać w urzę-

dzie miasta, lokalnych insty- tucjach zajmujących się likwi- dacją odpadów lub w sklepie, w którym produkt został zaku- piony.

2. UŻYTKOWANIE

• Okap został zaprojektowany wyłącznie do użytku domowego, do eliminacji zapachów kuchennych.
• Okapu nie należy używać do celów innych niż te, do których jest on przeznaczony.
• Nigdy nie pozostawiać włączonego dużego płomienia pod okapem, kiedy jest on uruchomiony.
• Intensywność płomienia należy regulować w taki sposób, aby znajdował się wyłącznie pod naczyniem do gotowania i nie wystawał po jego bo-kach.
• Nie zostawiać frytkownic bez nadzoru podczas używania: rozgrzany olej może się zapalić.

3. CZYSZCZENIE I KONSERWACJA

- Filtra węglowego nie można myć ani regenerować, lecz trzeba go wymieniać mniej więcej co 4 miesiące użytkowania lub częściej, jeśli jest używany bardzo intensywnie (W).

W

- Filtry przeciwtłuszczowe należy czyścić co 2 miesiące użytkowania lub częściej, jeżeli są używane bardzo intensywnie. Można je myć w zmywarce do naczyń (Z).

• Czyścić okap wilgotną ściereczką i neutralnym płynem do mycia.
• Unikać używania alkoholu lub produktów na bazie silikonu do czyszczenia wewnętrznej i zewnętrznej części okapu kuchennego.

4. POLECENIA

Przycisk	Naciśnięcie na przycisk	Funkcja LED
A	Krótkie Włącza	/wyłącza światła o maksymalnym natężeniu. Włączona/Wyłączo-	na
	Długie Włącza	/Wyłącza światła o średnim natężeniu. Włączona/Wyłączo-	na
B	Krótkie Wyłącza	silnik. -
	Długie, kiedy wszystkie obciążenia są wyłączone (silnik i światła)	Funkcja Blokady KlawiaturyWłącza/Wyłącza blokadę klawiatury w celu wyczyszczenia okapu.	Wszystkie LED pojedynczo migają cyklicznie.
C	Krótkie Włącza	silnik na pierwszej prędkości. B+C włączone
D	Krótkie Włącza	silnik na drugiej prędkości. B+D włączone
E	Krótkie Włącza	silnik na trzeciej prędkości. B+E włączone
F	Krótkie	Włącza/Wyłącza działanie silnika na prędkości Intensywnej.Prędkość ta jest na czas i trwa 6 minut. Po upływie takiego czasu, system automatycznie powrąca do wcześniej wybranej prędkości. Jeżeli zostanie uaktywniona gdy silnik jest wyłączony, po upływie ustawionego czasu następuje przejście do trybu OFF.Wyłącza się go poprzez wciśnięcie tego samego przycisku lub wyłączenie silnika.	B stałe + F migające
	Długie, kiedy wszystkie obciążenia są wyłączone (silnik i światła)	Aktywuje/Dezaktywuje alarm Filtrów Węglowych.	Przycisk B miga 2 razy:alarm aktywny.Przycisk B miga 1 raz:alarm nieaktywny.
G	Krótkie	Funkcjonowanie 24hWłącza/Wyłącza silnik w trybie 24h, z prędkością umożliwiającą 10 minuto-we zasysanie co godzinę w cyklu 24-godzinnym.Nie można go aktywować, jeśli włączona jest funkcja Intensywna lub Delay.	Włączona/Wyłączona
	Długie	Umożliwia zresetowanie alarmu nasycenia Filtrów.	Led B miga 3 razy.
		Wskazuje alarm nasycenia Filtrów Przeciwtłuszczowych Metalowych i konieczność ich umycia. Alarm włącza się po 100 godzinach rzeczywistej pracy okapu.	Migająca.
		Sygnalizuje alarm nasycenia Filtr Przeciwzapachowego Węglowego.Alarm włącza się po 200 godzinach rzeczywistej pracy okapu.	Migająca.
H	Krótkie	Funkcja DelayAktywuje/Dezaktywuje funkcję Delay, opóźnione automatyczne wyłączenie silnika i systemu Oświetlenia po 30 minutach.Nie może być aktywowana, jeśli włączona jest funkcja Intensywna lub 24H.	Włączona/Wyłączona
	Długie, kiedy wszystkie obciążenia są wyłączone (silnik i światła)	Włącza/Wyłącza pilota zdalnego sterowania.	Przycisk B miga 2 razy:aktywny pilot zdalnego sterowania.Przycisk B miga 1 raz:nieaktywny pilot zdalnego sterowania.
R	-	Odbiornik zdalnego sterowania	-

5. PILOT (OPCJA)

- W celu wymiany należy skontaktować się z centrum serwisowym ("W celu zakupu zwrócić się do centrum serwisowego").
