Produkttyp	Köksfläkt
Märke	Bertazzoni
Modell	KT120P1AXT
Mått (B x D x H)	1200 x 500 x 800 mm (ca.)
Vikt	22 kg (ca.)
Strömförsörjning	220-240 V ~ 50/60 Hz
Energiklass	A (uppskattning baserad på prestanda)
Motorhastigheter	3 hastigheter + Intensive (6 min) + 24h
Belysning	LED, maximal och medelintensitet
Kontroller	Pekskärmar med tangentlås
Fjärrkontroll	Inbyggd (aktivering/avaktivering)
Filter	Metallfettfilter (tvättbart) + aktivt kolfilter (utbytbart)
Filtermättnadsalarm	Ja: 100 h för metallfilter, 200 h för aktivt kol
Avluftsrör diameter	Min. 120 mm
Minsta avstånd till spis	650 mm (kan variera beroende på spistyp)
Fördröjningsfunktion	Automatisk fördröjd avstängning efter 30 min
24h-funktion	Cyklisk sugning 10 min/timme i 24 h
Ljudnivå	45-60 dB(A) (beroende på hastighet)
Max luftflöde	800 m³/h (ca.)
Underhåll	Rengöring metallfilter var 2:e månad (diskmaskin), byte av kolfilter var 4:e månad
Säkerhet	Jordning obligatorisk, tangentlås, brandskydd
Reservdelar	Tillgängliga via auktoriserad service
Garanti	2 år (lagstadgat i Frankrike)
Reparerbarhet	Reparabiltetsindex ej angivet, men delar är tillgängliga

Vanliga frågor - KT120P1AXT BERTAZZONI

Vilket är det minsta avståndet mellan fläkten och spisen?

Minsta säkerhetsavstånd är 650 mm. Se spisens instruktioner för eventuella högre krav.

Hur rengör jag metallfettfiltren?

Metallfiltren rengörs var 2:e månad (oftare vid intensiv användning). De kan tvättas i diskmaskin eller för hand med neutralt rengöringsmedel. Använd inte produkter med silikon eller alkohol.

När ska jag byta aktivt kolfilter?

Aktivt kolfilter är inte tvättbart och måste bytas ungefär var 4:e månad (oftare om fläkten används mycket). Larmet tänds efter 200 timmars drift.

Hur aktiverar jag tangentlåset?

Håll ner B-knappen (alla laster avstängda) för att aktivera/avaktivera låset. Alla indikatorlampor blinkar cykliskt i låst läge.

Hur återställer jag filterlarmet?

Håll ner G-knappen för att återställa larmet för båda filtren. Indikator B blinkar 3 gånger för att bekräfta.

Vad gör jag om fjärrkontrollen inte fungerar?

Kontrollera att fjärrkontrollen är aktiverad (håll ner H med alla laster avstängda). Indikatorn B blinkar 2 gånger om aktiverad. För utbyte, kontakta service.

Kan jag använda fläkten med ett befintligt avluftsrör?

Ja, men röret måste ha en minsta diameter på 120 mm. Anslut aldrig fläkten till en skorsten eller förbränningsavluft. Följ lokala föreskrifter.

Hur aktiverar jag 24h-läget?

Tryck kort på G-knappen. Motorn suger 10 minuter varje timme i 24 timmar. Denna funktion kan inte användas samtidigt som Intensive- eller Delay-lägena.

Vad betyder blinkande indikator B?

Om indikator B blinkar indikerar det ett mättnadslarm: 1 blinkning = metallfilter ska tvättas (100 h); 2 blinkningar = kolfilter ska bytas (200 h).

Hur ställer jag in fördröjningsfunktionen?

Tryck kort på H för att aktivera fördröjningsläget: motorn och belysningen stängs av automatiskt efter 30 minuter. Indikator H tänds. Avaktivera genom att trycka igen.

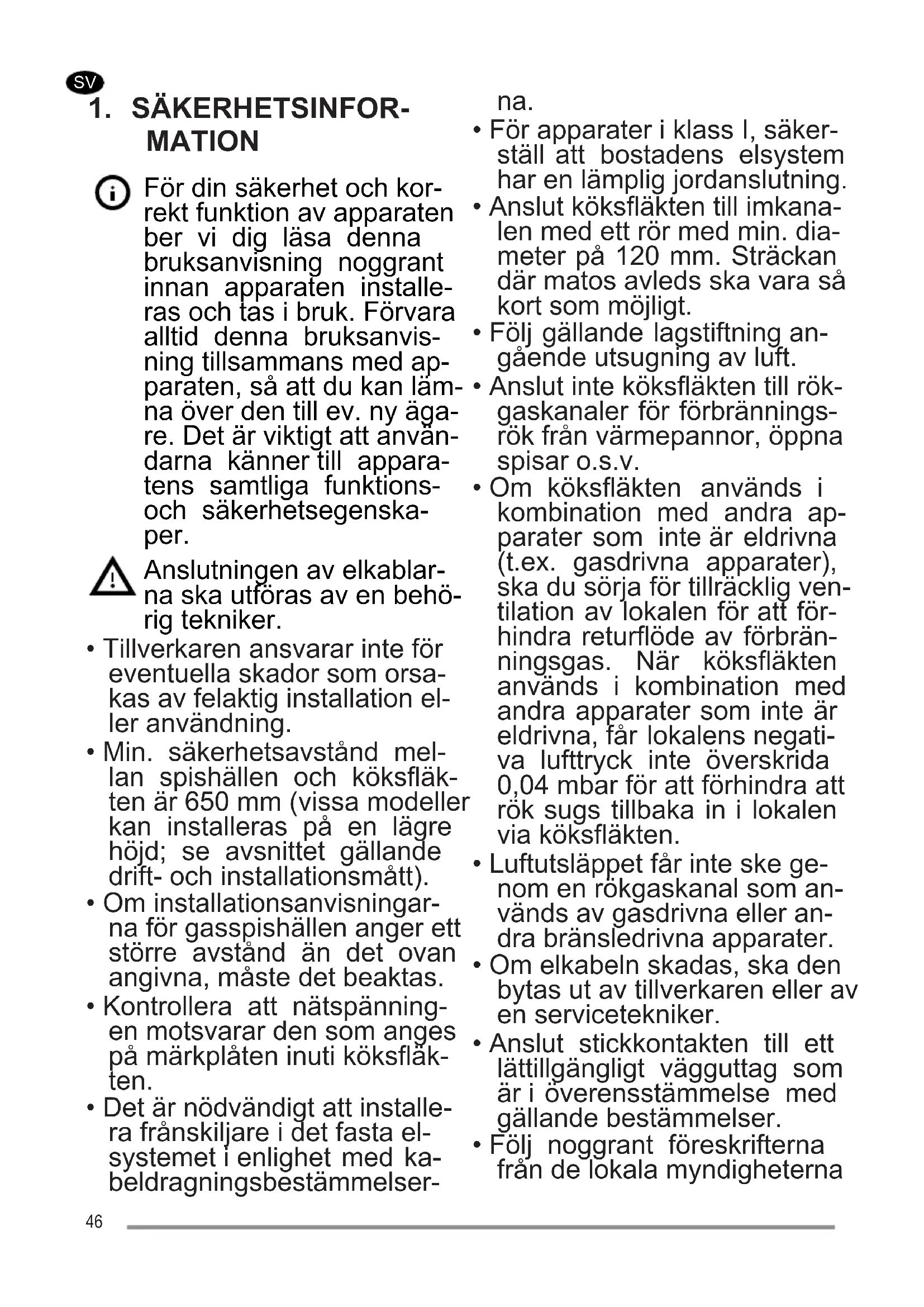

BRUKSANVISNING KT120P1AXT BERTAZZONI

För din säkerhet och korrekt funktion av apparaten ber vi dig läsa denna bruksanvisning noggrant innan apparaten installeras och tas i bruk. Förvara alltid denna bruksanvisning tillsammans med apparaten, så att du kan lämna över den till ev. ny äga-re. Det är viktigt att användarna känner till apparatens samtliga funktions- och säkerhetsegenskaper.

⚠️ Anslutningen av elkablar- na ska utföras av en behö- rig tekniker.

• Tillverkaren ansvarar inte för eventuella skador som orsakas av felaktig installation eller användning.
• Min. säkerhetsavständ mellan spishällen och köksfläkten är 650 mm (vissa modeller kan installeras på en lägre höjd; se avsnittet gällande drift- och installationsmått).
• Om installationsanvisningarna för gasspishällen anger ett större avständ än det ovan angivna, måste det beaktas.
• Kontrollera att nätspänningen motsvarar den som anges på märkplåten inuti köksfläkten.
• Det är nödvändigt att installera frånskiljare i det fasta el-systemet i enlighet med ka-beldragningsbestämmelser-

na.

• För apparater i klass I, säkerställ att bostadens elsystem har en lämplig jordanslutning.
• Anslut köksfläkten till imkanalen med ett rör med min. diameter på 120 mm. Sträckan där matos avleds ska vara så kort som möjligt.
• Följ gällande lagstiftning angående utsugning av luft.
• Anslut inte köksfläkten till rökgaskanaler för förbränningsrök från värmepannor, öppna spisar o.s.v.
• Om köksfläkten används i kombination med andra apparater som inte är eldrivna (t.ex. gasdrivna apparater), ska du sörja för tillräcklig ventilation av lokalen för att förhindra returflöde av förbränningsgas. När köksfläkten används i kombination med andra apparater som inte är eldrivna, får lokalens negativa lufttryck inte överskrida 0,04 mbar för att förhindra att rök sugs tillbaka in i lokalen via köksfläkten.
• Luftutsläppet får inte ske genom en rökgaskanal som används av gasdrivna eller andra bränsledrivna apparater.
• Om elkabeln skadas, ska den bytas ut av tillverkaren eller av en servicetekniker.
• Anslut stickkontakten till ett lättillgängligt vägguttag som är i överensstämmelse med gällande bestämmelser.
• Följ noggrant föreskrifterna från de lokala myndigheterna

när det gäller de tekniska och säkerhetsmässiga åtgärder som ska vidtas för avledning av rök.

WARNING: Ta bort skyddsfilmen innan du installerar köksfläkten.

- Använd endast skruvar och beslag som är lämpliga för köksfläkten.

WARNING: Om det inte in- stalleras skruvar eller fästanordningar som överensstämmer med dessa anvisningar kan det leda till risk för elektrisk stöt.

- Titta inte direkt med optiska instrument (kikare, förstoringsglas o.s.v.).

- Flambera inte under köksfläkten. Det finns risk för eldsvåda.

- Denna apparat får användas av barn (över 8 år), personer med nedsatt fysisk, sensorisk eller mental funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, under förutsättning att de övervakas av någon som kan ansvara för deras säkerhet eller som har lärt dem hur apparaten används på ett säkert sätt och gjort dem medvetna om riskerna. Barn får inte leka med apparaten. Rengöring och underhåll som ska utföras av användaren får inte utföras av barn utan tillsyn av en vuxen.

- Håll barn under uppsikt så att de inte leker med apparaten.

- Denna apparat får inte användas av personer (inkl. barn) med nedsatt fysisk, sensorisk eller mental funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, om de inte övervakas och instrueras.

De åtkomliga delarna kan bli mycket varma under användningen av spisar, matlagningsapparater o.dyl.

- Rengör och/eller byt ut filtren efter den angivna tidsperioden (brandrisk). Se avsnitt Underhåll och rengöring.

- Lokalen måste ha lämplig ventilation när köksfläkten används samtidigt med andra apparater som använder gas eller andra bränslen (gäller inte apparater som endast släpper ut luft i lokalen).

- Symbolen på apparaten eller emballaget anger att apparaten inte får hanteras som hushållsavfall. Den ska i stället lämnas in på en uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att apparaten hanteras på rätt sätt bidrar du till att förebygga eventuella negativa miljö- och hälsoeffekter som kan uppstå om apparaten bortskaffas som vanligt avfall. För ytterligare upplysningar om återvinning av apparaten bör du kontakta lokala myndigheter, sophämtningstjänsten eller affären där du köpte appa-

raten.

2. ANVÄNDNING

• Köksfläkten har uteslutande konstruerats för hushållsbruk för att avlägsna matos i köket.
• Använd aldrig köksfläkten för andra ändamål än vad den är konstruerad för.
• Se till att det aldrig uppkommer höga lågor under köksfläkten när den är igång.
• Justera lågans styrka så att den endast vidrör kokkärlets botten och inte slickar utmed dess sidor.
• Fritöserna ska kontrolleras hela tiden under användningen. Den överhetta-de oljan kan ta eld.

3. RENGÖRING OCH UNDERHÅLL

- Filtret med aktivt kol kan varken diskas eller regenereras. Filtret ska bytas ut cirka var 4:e månad eller oftare vid mycket intensiv användning (W).

W

- Fettfiltren ska rengöras varannan månad eller oftare vid mycket intensiv användning. De kan diskas i diskmaskin (Z).

- Rengör köksfläkten med en fuktig trasa och ett milt flytande rengöringsmedel.

- För utvändig och invändig rengöring av fläkten, undvik alkoholhaltiga eller silikonhaltiga produkter.

4. MANÖVERDON

Knapp T	Tryck på knappen	Funktion Led-lampa
A	Kort Tänder/släcker lamporna med maximal ljusstyrka. Påslagen/Avstängd
	Långt Tänder/Släcker lamporna med medium ljusstyrka. Påslagen/Avstängd
B	Kort Släck motorn. -
	Lång med alla läster avstängda (motor och ljus)	Funktion KnapplåsAktiverar /Inaktiverar knapplåset för rengöring av fläkten.	Alla lysdioder blinkaren i taget växelvis.
C	Kort Slår på motorn vid första hastigheten. B+C tänd
D	Kort Slår på motorn vid den andra hastigheten. B+D tänd
E	Kort Slår på motorn vid tredje hastigheten. B+E tänd
F	Kort	Tänder/släcker motorn vid Intensiv hastighet.Denna hastighet är tidsinställd på 6 minuter. När tiden förflutit, går systemet automatiskt tillbaka till den tidigare valda hastigheten. Om aktiverad med avstängd motor går den tillbaka till läge OFF, när tiden förflutit.De inaktiveras genom att trycka in samma knapp eller slå av motorn.	B fast+ F blinkar
	Lång med alla läster avstängda (motor och ljus)	Aktiverar/Inaktiverar larmet för Filtrten med Aktivt Kol.	Knapp B blinkar två gänger:larm aktiverat.Knapp B blinkar en gång:larm inaktiverat.
G	Kort	Funktion 24hAktiverar/Inaktiverar motorn i läge 24h, en hastighet som tillåter en uppsugning på 10 minuter per timme, för en cykel på 24 timmar.Den kan inte aktiveras om funktionen Intensiv eller Fördröjd är aktiverad.	Påslagen/Avstängd
	Långt	Man utför reset av larmet för mättade Filter.	Lysdioden B blinkar tre gånger.
		Anger larmet för mättnad av Fettfiltren i metall och behovet att tvättdem. Larmet sätts igång efter fläktens effektiva 100 driftstimmar.	Blinkar.
		Anger larm för mättnad av Luktfiltret med Aktivt Kol. Larmet sätts igångefter fläktens effektiva 200 driftstimmar.	Blinkar
H	Kort	Fördröjd FunktionAktiverar/Inaktiverar funktionen Fördröjd, fördröjd avstängning av motorn och belysningen efter 30 minuter.Kan inte aktiveras om funktionen Intensiv eller 24H är aktiv.	Påslagen/Avstängd
	Lång med alla läster avstängda (motor och ljus)	Aktivera/Inaktivera fjärrkontrollen.	Knapp B blinkar två gänger:fjärrkontroll aktive-rad.Knapp B blinkar en gång:fjärrkontroll inaktive-rad.
R	-	Fjärrkontrollens mottagare	-

5. FJÄRRKONTROLL (TILLVAL)

- Kontakta servicecenter för byte ("Kontakta en auktoriserad serviceverkstad för köp").
