KT120P1AXT - Liesituuletin BERTAZZONI - Ilmainen käyttöohje ja opas

Tuotetyyppi	Keittiön liesituuletin
Merkki	Bertazzoni
Malli	KT120P1AXT
Mitat (L x S x K)	1200 x 500 x 800 mm (noin.)
Paino	22 kg (noin.)
Virtalähde	220-240 V ~ 50/60 Hz
Energiatehokkuusluokka	A (arvio perustuu suorituskykyyn)
Moottorin nopeudet	3 nopeutta + Tehostus (6 min) + 24h
Valaistus	LED, enimmäis- ja keskiteho
Ohjaimet	Kosketusnäppäimet näppäinlukituksella
Kauko-ohjain	Sisäänrakennettu (aktivointi/deaktivointi)
Suodattimet	Metallinen rasvasuodatin (pestävä) + aktiivihiilisuodatin (vaihdettava)
Suodattimen kyllästymishälytys	Kyllä: 100 h metallisuodattimelle, 200 h hiilisuodattimelle
Poistoputken halkaisija	Min. 120 mm
Etäisyys vähintään keittotasoon	650 mm (voi vaihdella keittotason mukaan)
Viive-toiminto	Automaattinen viivästetty sammutus 30 min jälkeen
24h-toiminto	Jaksollinen imu 10 min/tunti 24 h ajan
Melutaso	45-60 dB(A) (nopeuden mukaan)
Ilmavirta max	800 m³/h (noin.)
Huolto	Metallisuodattimien puhdistus 2 kuukauden välein (astianpesukone), hiilisuodattimen vaihto 4 kuukauden välein
Turvallisuus	Maadoitus pakollinen, näppäinlukitus, palosuojaus
Varaosat	Saatavana valtuutetun huollon kautta
Takuu	2 vuotta (lain mukainen Ranskassa)
Korjattavuus	Korjattavuusindeksiä ei toimiteta, mutta osat ovat saatavilla

Usein kysytyt kysymykset - KT120P1AXT BERTAZZONI

Mikä on vähimmäisetäisyys liesituulettimen ja keittotason välillä?

Vähimmäisturvaetäisyys on 650 mm. Katso keittotason ohjeista mahdolliset korkeammat vaatimukset.

Miten metalliset rasvasuodattimet puhdistetaan?

Metallisuodattimet puhdistetaan 2 kuukauden välein (tai useammin, jos käyttö on runsasta). Ne voidaan pestä astianpesukoneessa tai käsin neutraalilla pesuaineella. Älä käytä silikoni- tai alkoholipohjaisia tuotteita.

Milloin aktiivihiilisuodatin vaihdetaan?

Aktiivihiilisuodatin ei ole pestävä ja se on vaihdettava noin 4 kuukauden välein (tai useammin, jos liesituuletinta käytetään paljon). Hälytys syttyy 200 käyttötunnin jälkeen.

Miten näppäinlukitus aktivoidaan?

Paina pitkään B-painiketta (kaikki kuormat pois päältä) aktivoidaksesi/deaktivoidaksesi lukituksen. Kaikki merkkivalot vilkkuvat syklisesti lukitustilassa.

Miten suodattimen kyllästymishälytys nollataan?

Paina pitkään G-painiketta nollataksesi molempien suodattimien hälytyksen. Merkkivalo B vilkkuu 3 kertaa vahvistukseksi.

Mitä tehdä, jos kauko-ohjain ei toimi?

Tarkista, että kauko-ohjain on aktivoitu (paina pitkään H-painiketta kaikkien kuormien ollessa pois päältä). Merkkivalo B vilkkuu 2 kertaa, jos se on aktivoitu. Vaihdon yhteydessä ota yhteyttä huoltopalveluun.

Voinko käyttää liesituuletinta olemassa olevan poistoputken kanssa?

Kyllä, mutta putken halkaisijan on oltava vähintään 120 mm. Älä koskaan liitä liesituuletinta savupiippuun tai palamiskaasujen poistoon. Noudata paikallisia määräyksiä.

Miten siirrytään 24h-tilaan?

Paina lyhyesti G-painiketta. Moottori imee 10 minuuttia joka tunti 24 h ajan. Tätä toimintoa ei voi käyttää samanaikaisesti Tehostus- tai Viive-tilan kanssa.

Mitä merkkivalon B vilkkuminen tarkoittaa?

Jos merkkivalo B vilkkuu, se ilmaisee kyllästymishälytystä: 1 vilkkuminen = metallisuodatin pestävä (100 h); 2 vilkkumista = hiilisuodatin vaihdettava (200 h).

Miten Viive-toiminto (viivästetty sammutus) asetetaan?

Paina lyhyesti H-painiketta aktivoidaksesi Viive-tilan: moottori ja valaistus sammuvat automaattisesti 30 minuutin kuluttua. Merkkivalo H syttyy. Poista käytöstä painamalla uudelleen.

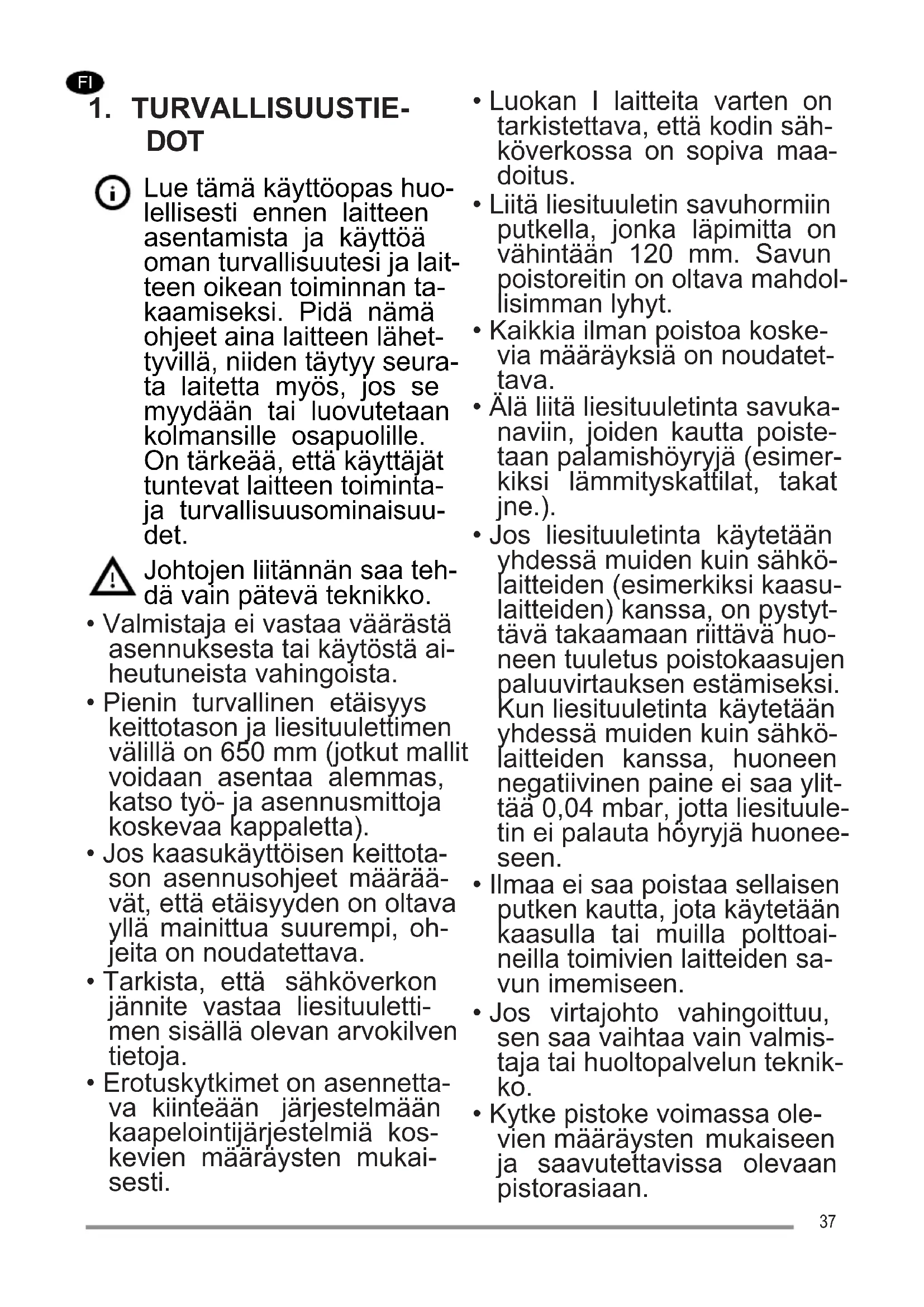

KÄYTTÖOHJE KT120P1AXT BERTAZZONI

i Lue tämä käyttöopas huo- lellisesti ennen laitteen asentamista ja käyttöä oman turvallisuutesi ja lait- teen oikean toiminnan ta- kaamiseksi. Pidä nämä ohjeet aina laitteen lähet- tyvillä, niiden täytyy seura- ta laitetta myös, jos se myydään tai luovutetaan kolmansille osapuolille. On tärkeää, että käyttäjät tuntevat laitteen toiminta- ja turvallisuusominaisuudet.

⚠ Johtojen liitännän saa tehdä vain pätevä teknikko.

• Valmistaja ei vastaa väärästä asennuksesta tai käytöstä aiheutuneista vahingoista.
• Pienin turvallinen etäisyys keittotason ja liesituulettimen välillä on 650 mm (jotkut mallit voidaan asentaa alemmas, katso työ- ja asennusmittoja koskevaa kappaletta).
• Jos kaasukäyttöisen keittota- son asennusohjeet määrää- vät, että etäisyyden on oltava yllä mainittua suurempi, oh- jeita on noudatettava.
• Tarkista, että sähköverkon jännite vastaa liesituulettimen sisällä olevan arvokilven tietoja.

• Erotuskytkimet on asennetta-va kiinteään järjestelmään kaapelointijärjestelmiä koskevien määräysten mukaisesti.

• Luokan I laitteita varten on tarkistettava, että kodin sähköverkossa on sopiva maadoitus.

• Liitä liesituuletin savuhormiin putkella, jonka läpimitta on vähintään 120 mm. Savun poistoreitin on oltava mahdol-lisimman lyhyt.
• Kaikkia ilman poistoa koskevia määräyksiä on noudatettava.
• Älä liitä liesituuletinta savuka-naviin, joiden kautta poistetaan palamishöyryjä (esimer-kiksi lämmityskattilat, takat jne.).
• Jos liesituuletinta käytetään yhdessä muiden kuin sähkö-laitteiden (esimerkiksi kaasu-laitteiden) kanssa, on pystyttävä takaamaan riittävä huoneen tuuletus poistokaasujen paluuvirtauksen estämiseksi. Kun liesituuletinta käytetään yhdessä muiden kuin sähkö-laitteiden kanssa, huoneen negatiivinen paine ei saa ylittää 0,04 mbar, jotta liesituule-tin ei palauta höyryjä huonee-seen.
• Ilmaa ei saa poistaa sellaisen putken kautta, jota käytetään kaasulla tai muilla polttoaineilla toimivien laitteiden savun imemiseen.
• Jos virtajohto vahingoittuu, sen saa vaihtaa vain valmistaja tai huoltopalvelun teknikko.

• Kytke pistoke voimassa olevien määräysten mukaiseen ja saavutettavissa olevaan pistorasiaan.

• Savunpoistoa koskevien teknisten ja turvallisuuteen liittyvien toimenpiteiden suhteen on noudatettava tarkkaan paikallisten viranomaisten antamia määräyksiä.
  ⚠️ VAROITUS: Poista suoja-kalvot ennen liesituuletti-men asentamista.

• Käytä vain liesituulettimelle sopivia ruuveja ja kiinnityso-sia.
  ⚠️ VAROITUS: Jos ruuveja ja kiinnitysosia ei asenneta näiden ohjeiden mukaisesti, voi aiheutua sähköiskuvaara.
• Älä katso suoraan optisilla välineillä (kiikari, suurennusla- si....).
• Älä liekitä liesituulettimen al-la: se voi aiheuttaa tulipalon.
• Yli 8-vuotiaat lapset ja psyyk-kisesti, fyysisesti tai sensorisesti rajoitteiset henkilöt tai kokemattomat ja taitamattomat henkilöt saavat käyttää tätä laitetta vain, jos heitä valvotaan ja heille on annettu tiedot laitteen turvallisesta käytöstä ja siihen liittyvistä vaaroista. Varmista, etteivät lapset pääse leikkimään laitteella. Lapset eivät saa tehdä käyttäjän puhdistus- ja huoltotoimenpiteitä ilman valvon-taa.
• Valvo lapsia ja varmista, etteivät he pääse leikkimään laitteella.
• Tätä laitetta eivät saa käyttää henkilöt (lapset mukaan lukien), joiden mielen, ruumiin

tai aistien terveys on heiken- tynyt tai joilla ei ole riittävää kokemusta ja tietoa, ellei hei- tä valvota tai ole valmennettu.

⚠ Kosketettavissa olevat osat voivat tulla hyvin kuumiksi keittolaitteiden käytön aikana

• Puhdista ja/tai vaihda suodat-timet määrätyn ajan kuluttua (tulipalovaara). Katso kappa-letta Huolto ja puhdistus.
• Tilassa täytyy olla asianmukainen tuuletus kun liesituule-tinta käytetään samanaikaisesti kaasulla tai muilla polttoaineilla toimivien laitteiden kanssa (ei koske laitteita, jotka poistavat tilaan vain ilmaa).
• Merkki tuotteessa tai sen pakkauksessa osoittaa, että tuotetta ei saa hävittää tavallisen kotitalousjätteen mukana. Tuote täytyy toimittaa asianmukaiseen sähköisten ja elektronisten osien keräyskeskukseen. Varmistamalla, että tuote hävitetään oikealla tavalla, on mahdollista auttaa välttämään ympäristöä ja henkilöiden terveyttä uhkaavia haittavaikutuksia, joita voi syntyä vääränlaisesta hävittämisestä. Lisätietoja tuotteen kierrättämisestä saat paikallisilta viranomaisilta, paikallisesta jätehuollosta tai liikkeestä, josta tuote on ostettu.

2. KÄYTTÖ

- Liesituuletin on suunniteltu ainoastaan kotitalouskäyttöön, keittiön hajuien poistamiseen.

- Älä koskaan käytä liesituuletinta muuhun tarkoitukseen kuin siihen, mitä varten se on suunniteltu.

- Älä koskaan pidä korkeita liekkejä toi-minnassa olevan liesituulettimen alla.

- Säädä liekkien koko sillä tavoin, että ne kohdistuvat vain kypsennysastian pohjaan. Varmista, etteivät liekit tule astian reunoien alta.

- Rasvakeittimiä on valvottava jatkuvasti käytön aikana: ylikuumentunut öljy voi syttyä palamaan.

3. PUHDISTUS JA HUOLTO

- Aktiivihilisuodatinta ei voi pestä eikä regeneroida, se täytyy vaihtaa noin 4 kuukauden käytön jälkeen tai useammin, jos laitetta käytetään paljon (W).

W

- Rasvasuodattimet täytyy puhdistaa aina 2 kuukauden käytön jälkeen tai useammin, jos laitetta käytetään paljon. Ne voidaan pestä astianpesukoneessa (Z).

- Puhdista liesituuletin kostealla liinalla ia neutraalilla pesunesteellä.

- Vältä alkoholi- tai silikonituotteiden käyttöä liesituulettimen ulkoisessa ja sisäisessä puhdistuksessa.

4. SÄÄTIMET

Näppäin	Näppäimen painallus	Toiminto Led-valo
A	Lyhyt Sytyttää/	sammuttaa valot, joiden voimakkuus on suurin. Päällä/pois päältä
	Pitkä Sytyttää/	sammuttaa valot, joiden voimakkuus on keskisuuri. Päällä/pois päältä
B	Lyhyt Sammuttaa moottorin. -
	Pitkä kaikki kuormitukset sammutettui-na (moottori ja valot)	Näppäimistön lukitustoimintoOttaa käyttöön/pois näppäimistön lukituksen liesituulettimen puhdistusta var-ten.	Kaikki led-valot vilk- kuvat yksi kerrallaan järjestyksessä.
C	Lyhyt Käynnisää moottorin ensimmäisellä nopeudella. B+C palaa
D	Lyhyt Käynnisää moottorin toisella nopeudella. B+D palaa
E	Lyhyt Käynnisää moottorin kolmannella nopeudella. B+E palaa
F	Lyhyt	Sytyttää/sammuttaa moottorin tehonopeudella.Tämä nopeus on ajastettu 6 minuuttiin. Kun aika on kulunut, järjestelmä pa- laa automaattisesti aiemmin valittuun nopeuteen. Jos se aktivoidaan mootto-rin ollessa sammuneena, ajan päättyessä siirrytään jälleen OFF-tilaan.Se kytketään pois päältä painamalla samaa näppäintä tai sammuttamalla moottori.	B palaa + F vilkkuu
	Pitkä kaikki kuormitukset sammutettui-na (moottori ja valot)	Kytkee päälle/pois aktiivihilisuodatinten hälytyksen.	Näppäin B vilkkuu 2 kertaa:hälytys päällä.Näppäin B vilkkuu 1 kerran:hälytys pois päältä.
G	Lyhyt	24 tunnin toimintoKytkee päälle/pois moottorin 24 tunnin tilassa. Tämä on nopeus, joka mah-dollistaa 10 minuutin imun joka tunti 24 tunnin jaksossa.Ei ole aktivoitavissa, jos teho- tai viivetoiminto on päällä.	Päällä/pois päältä
	Pitkä	Suoritetaan suodattimien kyllästymisen hälytyksen nollaus.	Led-valo B vilkkuu 3 kertaa.
		Kertoo metallisten rasvasuodatinten kyllästyshälytyksestä ja niiden pe-semisen tarpeesta. Hälytys kytkeytyy päälle liesituulettimen 100 todellisen työtunnin jälkeen.	Vilkkuu.
		Kertoo aktiivihillihajusuodattimen kyllästymisen hälytyksestä. Hälytys kytkeytyy päälle liesituulettimen 200 todellisen työtunnin jälkeen.	Vilkkuu.
H	Lyhyt	ViivetoimintoKytkee päälle/pois viivetoiminnon eli moottorin ja valaistusjärjestelmän auto-maattisen viivästetyn sammutuksen 30 minuutin kuluttua.Ei ole aktivoitavissa, jos teho- tai 24 tunnin toiminto on päällä.	Päällä/pois päältä
	Pitkä kaikki kuormitukset sammutettui-na (moottori ja valot)	Kytkee päälle/pois kaukosäätimen.	Näppäin B vilkkuu 2 kertaa:kaukosäädin päällä.Näppäin B vilkkuu 1 kerran:kaukosäädin pois päältä.
R	-	Kaukosäätimen vastaanotin	-

5. KAUKOSÄÄDIN (LISÄVARUSTE)

- Vaihtoa varten ota yhteys huoltopalveluun ("Ostamista varten ota yhteys valtuutettuun huoltopalveluun").
