KT120P1AXT - Capucha BERTAZZONI - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana extractora de cocina
Marca	Bertazzoni
Modelo	KT120P1AXT
Dimensiones (L x A x H)	1200 x 500 x 800 mm (aprox.)
Peso	22 kg (aprox.)
Alimentación	220-240 V ~ 50/60 Hz
Clase de eficiencia energética	A (estimación basada en el rendimiento)
Velocidades del motor	3 velocidades + Intensiva (6 min) + 24h
Iluminación	LED, intensidad máxima y media
Controles	Teclas táctiles con bloqueo de teclado
Control remoto	Integrado (activación/desactivación)
Filtros	Filtro metálico antigrasa (lavable) + filtro de carbón activo (reemplazable)
Alarma de saturación de filtros	Sí: 100 h para filtro metálico, 200 h para carbón activo
Diámetro del conducto de evacuación	Mín. 120 mm
Distancia mínima a la placa de cocción	650 mm (puede variar según tipo de cocción)
Función Delay	Apagado automático diferido después de 30 min
Función 24h	Aspiración cíclica 10 min/hora durante 24 h
Nivel sonoro	45-60 dB(A) (según velocidad)
Caudal de aire máximo	800 m³/h (aprox.)
Mantenimiento	Limpieza de filtros metálicos cada 2 meses (lavavajillas), reemplazo del filtro de carbón cada 4 meses
Seguridad	Toma de tierra obligatoria, bloqueo de teclado, protección contra incendios
Piezas de repuesto	Disponibles a través del servicio postventa autorizado
Garantía	2 años (estándar legal en Francia)
Reparabilidad	Índice de reparabilidad no proporcionado, pero piezas accesibles

Preguntas frecuentes - KT120P1AXT BERTAZZONI

¿Cuál es la distancia mínima entre la campana y la placa de cocción?

La distancia de seguridad mínima es de 650 mm. Consulte las instrucciones de la placa de cocción para cualquier requisito superior.

¿Cómo limpiar los filtros metálicos antigrasa?

Los filtros metálicos se limpian cada 2 meses (o más a menudo en caso de uso intenso). Se pueden lavar en el lavavajillas o a mano con un detergente neutro. No usar productos a base de silicona o alcohol.

¿Cuándo reemplazar el filtro de carbón activo?

El filtro de carbón activo no es lavable y debe reemplazarse aproximadamente cada 4 meses (o más a menudo si la campana se usa intensamente). La alarma se enciende después de 200 horas de funcionamiento.

¿Cómo activar el bloqueo del teclado?

Mantenga presionada la tecla B (todas las cargas apagadas) para activar/desactivar el bloqueo. Todos los indicadores parpadean cíclicamente en modo bloqueado.

¿Cómo restablecer la alarma de saturación de los filtros?

Mantenga presionada la tecla G para restablecer la alarma de ambos filtros. El indicador B parpadea 3 veces para confirmar.

¿Qué hacer si el control remoto no funciona?

Verifique que el control remoto esté activado (mantener presionado H con todas las cargas apagadas). El indicador B parpadea 2 veces si está activado. Para el reemplazo, contacte al servicio postventa.

¿Puedo usar la campana con un conducto de evacuación existente?

Sí, pero el conducto debe tener un diámetro mínimo de 120 mm. Nunca conecte la campana a un conducto de chimenea o de evacuación de combustión. Respete las normas locales.

¿Cómo cambiar al modo 24h?

Presione brevemente la tecla G. El motor aspira 10 minutos cada hora durante 24 h. Esta función no se puede usar simultáneamente con los modos Intensivo o Delay.

¿Qué significa el parpadeo del indicador B?

Si el indicador B parpadea, indica una alarma de saturación: 1 parpadeo = filtro metálico a lavar (100 h); 2 parpadeos = filtro de carbón a reemplazar (200 h).

¿Cómo ajustar la función Delay (apagado diferido)?

Presione brevemente H para activar el modo Delay: el motor y la iluminación se apagarán automáticamente después de 30 minutos. El indicador H se enciende. Desactive presionando nuevamente.

MANUAL DE USUARIO KT120P1AXT BERTAZZONI

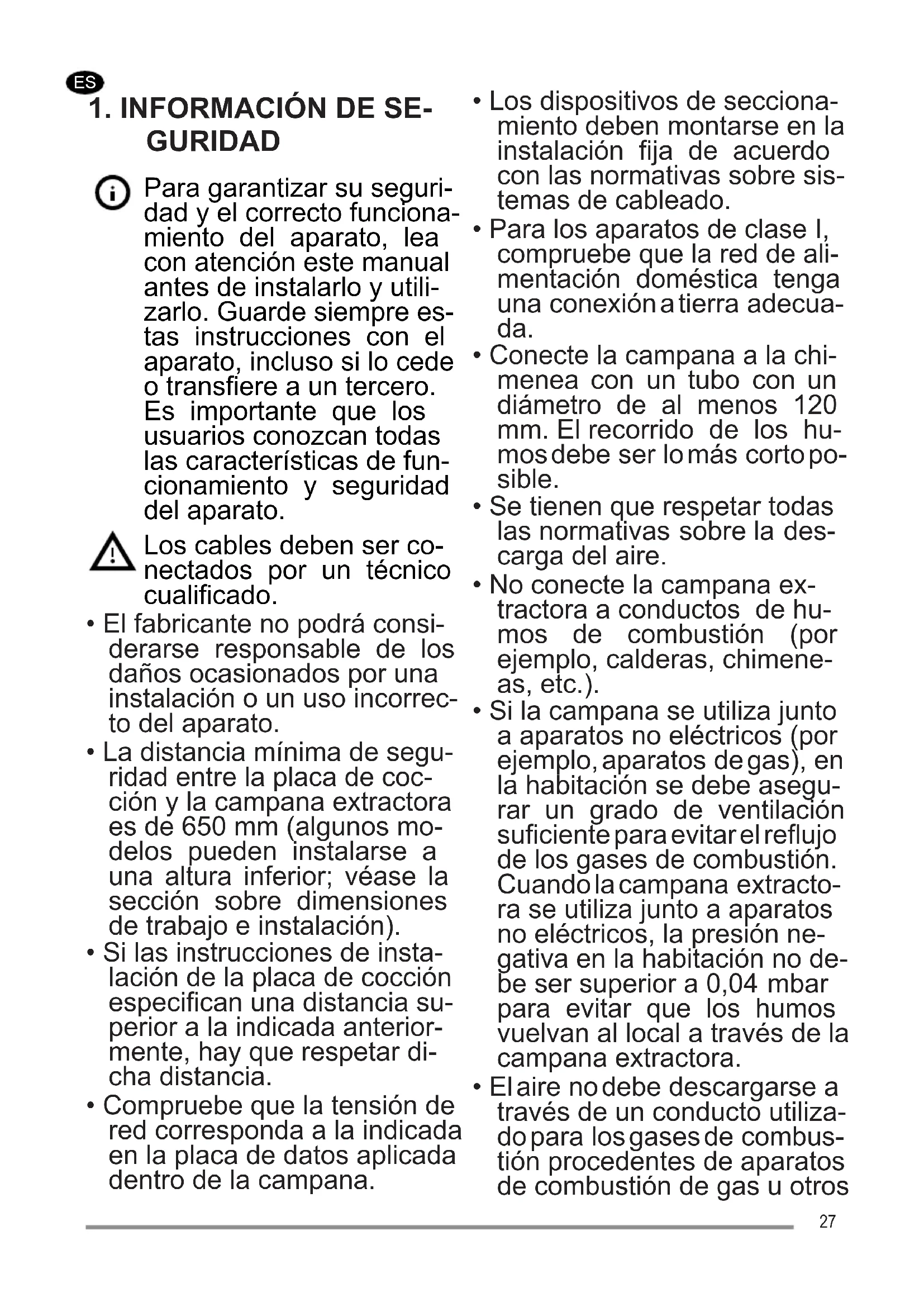

1. INFORMACIÓN DE SEGURIDAD

Para garantizar su seguridad y el correcto funcionamiento del aparato, lea con atención este manual antes de instalarlo y utilizarlo. Guarde siempre estas instrucciones con el aparato, incluso si lo cede o transfiere a un tercero. Es importante que los usuarios conozcan todas las características de funcionamiento y seguridad del aparato.

Los cables deben ser conectados por un técnico cualificado.

• El fabricante no podrá considerarse responsable de los daños ocasionados por una instalación o un uso incorrecto del aparato.
• La distancia mínima de seguridad entre la placa de cocción y la campana extractora es de 650 mm (algunos modelos pueden instalarse a una altura inferior; véase la sección sobre dimensiones de trabajo e instalación).
• Si las instrucciones de instalación de la placa de cocción especifican una distancia superior a la indicada anteriormente, hay que respetar dicha distancia.

• Compruebe que la tensión de red corresponda a la indicada en la placa de datos aplicada dentro de la campana.

• Los dispositivos de seccionamiento deben montarse en la instalación fija de acuerdo con las normativas sobre sistemas de cableado.

• Para los aparatos de clase I, compruebe que la red de alimentación doméstica tenga una conexión a tierra adecuada.
• Conecte la campana a la chimenea con un tubo con un diámetro de al menos 120 mm. El recorrido de los humos debe ser lo más corto posible.
• Se tienen que respetar todas las normativas sobre la descarga del aire.
• No conecte la campana ex-tractora a conductos de hu-mos de combustión (por ejemplo, calderas, chimene-as, etc.).
• Si la campana se utiliza junto a aparatos no eléctricos (por ejemplo, aparatos de gas), en la habitación se debe asegurar un grado de ventilación suficiente para evitar el reflujo de los gases de combustión. Cuando la campana extractora se utiliza junto a aparatos no eléctricos, la presión negativa en la habitación no debe ser superior a 0,04 mbar para evitar que los humos vuelvan al local a través de la campana extractora.
• El aire no debe descargarse a través de un conducto utilizado para los gases de combustión procedentes de aparatos de combustión de gas u otros

combustibles.

• Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante o por un técnico del servicio de asistencia.
• Conecte la clavija a una toma de corriente conforme con las normativas vigentes y que se encuentre en una posición accesible.
• Con respecto a las medidas técnicas y de seguridad que se deben tomar para la descarga de los humos, es importante seguir escrupulosa-mente las normas establecidas por las autoridades locales.

ADVERTENCIA: antes de instalar la campana, retire las películas de protección.

- Utilice solo tornillos y accesorios adecuados para la campana.

ADVERTENCIA: no instalar los tornillos o elementos de sujeción de acuerdo con estas instrucciones puede comportar riesgos de descargas eléctricas.

- No observe directamente con instrumentos ópticos (prismáticos, lupa...).

- No realice flambeados bajo la campana: se podría producir un incendio.

- Este aparato puede ser utilizado por niños mayores de 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas o

con experiencia y conocimiento insuficientes, siempre que sean vigilados atenta-mente e instruidos sobre el uso seguro del aparato y sobre los peligros que conlleva. Asegúrese de que los niños no jueguen con el aparato. La limpieza y el mantenimiento por parte del usuario no deben ser llevados a cabo por niños, a menos que sean vigilados.

- Vigile siempre a los niños para asegurarse de que no jueguen con el aparato.

- El aparato no debe ser utilizado por personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas o con experiencia y conocimientos insuficientes, a menos que sean vigilados atentamente e instruidos al respecto.

Cuando se usan aparatos de cocción, las partes accesibles pueden calentar-se mucho.

- Limpie y/o reemplace los filtros después del tiempo especificado (peligro de incendio). Véase el apartado Mantenimiento y limpieza.

- Debe haber una ventilación adecuada del local cuando la campana se utiliza simultáneamente a aparatos de gas u otros combustibles (no se aplica a aparatos que descargan únicamente el aire en el local).

- El símbolo en el producto o

en su embalaje indica que el producto no debe desechar-se como un residuo doméstico normal. El producto a eliminar se tiene que llevar a un centro de recogida especializado en el reciclaje de componentes eléctricos y electrónicos. Al asegurarse de que este producto se deseche correctamente, ayudará a evitar las posibles consecuencias negativas para el medioambiente y la salud que podrían derivarse de su eliminación inadecuada. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con el ayuntamiento, el servicio local de eliminación de residuos o la tienda donde compró el producto.

2. USO

• La campana extractora está diseñada exclusivamente para uso doméstico con el fin de eliminar los olores de la cocina.
• No utilice nunca la campana para fines distintos para los que ha sido diseñada.
• No deje llamas altas debajo la campana cuando esté funcionando.
• Ajuste la intensidad de la llama de manera que abarque exclusivamente el fondo del recipiente de cocción y no sobresalga por los lados.
• Las freidoras deben vigilarse constantemente durante el uso: el aceite sobrecalentado puede encenderse.

3. LIMPIEZA Y MANTENIMIENTO

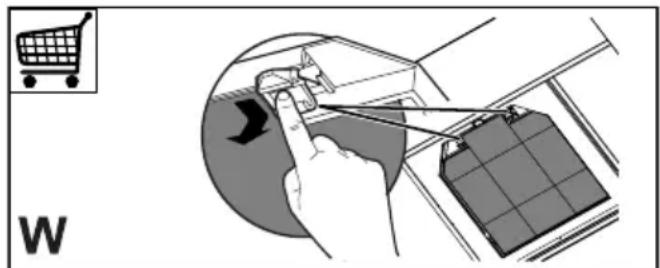

- El filtro de carbón activo no se puede lavar ni regenerar, y se debe cambiar aproximadamente cada 4 meses de funcionamiento o con mayor frecuencia en caso de uso muy intensivo (W).

W

- Los filtros de grasa deben limpiarse cada 2 meses de funcionamiento o con mayor frecuencia en caso de uso muy intensivo y se pueden lavar en el lavavajillas (Z).

• Limpie la campana con un paño húmedo y un detergente líquido neutro.
• Evite utilizar alcohol o productos a base de silicona para limpiar el interior y el exterior de la campana extractora.

4. MANDOS

Tecla P	Presión te-cla	Función Led
A	Breve Enciende/Apaga las luces a la máxima intensidad. Encendido/Apagado
	Larga Enciende/Apaga las luces a media intensidad. Encendido/Apagado
B	Breve Apaga el motor. -
	Larga con to-das las car-gas apaga-das (motor y luces)	Función Bloqueo TecladoActiva/Desactiva el bloqueo del teclado para la limpieza de la campana.	Todos los leds par-padean uno a la vezcíclicamente.
C	Breve Enciende el motor a la primera velocidad. B+C encendido
D	Breve Enciende el motor a la segunda velocidad. B+D encendido
E	Breve Enciende el motor a la tercera velocidad. B+E encendido
F	Breve	Enciende/Apaga el motor a la velocidad Intensiva.Esta velocidad está temporizada en 6 minutos. Una vez finalizado el intervalo de tiempo, el sistema regresa automáticamente a la velocidad seleccionada anteriormente. Cuando está activada con el motor apagado, una vez finalizado el intervalo de tiempo se activa el modo OFF.Se desactiva pulsando la misma tecla o apagando el motor.	B fijo + F intermitente
	Larga con to-das las car-gas apaga-das (motor y luces)	Activa/Desactiva laalarma de los Filtros de Carbón Activo.	Tecla B parpadea 2 veces:alarma activada.Tecla B parpadea 1 vez:alarma desactivada.
G	Breve	Función 24hActiva/Desactiva el motor en la modalidad 24h, una velocidad que permite una aspiración de 10 minutos cada hora, para un ciclo de 24 horas.No se puede activar cuando está activada las función Intensiva o Delay.	Encendido/Apagado
	Larga	Se ejecuta el reset de la alarma saturación Filtros.	El led B parpadea 3 veces.
		Indica laalarma de saturación Filtros de grasa metálicos y la necesidad de lavarlos. La alarma se activa después de 100 horas de trabajo efectivo de la campana.	Intermitente.
		Señala laalarma de saturación del filtro antiolores de carbón activo. La alarma se activa después de 200 horas de trabajo efectivo de la campana.	Intermitente.
H	Breve	Función DelayActiva/Desactiva la función Delay, el apagado automático retardado del motor y del sistema de iluminación después de 30 minutos.No se puede activar cuando está activada las función Intensiva o 24H.	Encendido/Apagado
	Larga con to-das las car-gas apaga-das (motor y luces)	Activa/Desactiva el mando a distancia.	Tecla B parpadea 2 veces:mando a distancia activado.Tecla B parpadea 1 vez:mando a distancia desactivado.
R	-	Receptor mando a distancia	-

- Para la sustitución, contacte con el Servicio de Asistencia Técnica ("Para la compra, contacte con el Servicio de Asistencia Técnica").
