INSTRUKCJA OBSŁUGI RM650 CORSAIR
Gratulujemy zakupu nowego zasilacza ATX z serii CORSAIR RMx!
W pełni modułowe zasilacze z serii CORSAIR RMx dostarczają komputerowi niezawodną moc klasy 80 PLUS Gold oraz mają 140-milimetrowy wentylator o dużej wydajności z technologią lewitacji magnetycznej (ML).
BEZPIECZEŃSTWO
Zabezpieczenie Nadnapięciowe
Zgodność ze specyfikacją ATX wymaga zabezpieczenia nadnapięciowego wyjść prądu stałego o napięciu 12V, 5V i 3,3V. Funkcja zabezpieczenia nadnapięciowego wyłącza zasilacz, jeżeli napięcie prądu stałego przekroczy próg określony przez producenta zasilacza.
Zabezpieczenie Nadprądowe
Zasilacze z serii HX mają zabezpieczenie nadprądowe na szynach 3,3V, 5V i 12V. Zabezpieczenie nadprądowe utrzymuje poziom wyjściowy szyn zasilania prądem stałym w bezpiecznym zakresie.
Zabezpieczenie Przed Przekroczeniem Temperatury
Zabezpieczenie przed przekroczeniem temperatury powoduje wyłączenie zasilacza, kiedy temperatura w jego wnętrzu przekroczy określony poziom. Wynika to zazwyczaj z wewnętrznego przeciążenia prądowego lub awarii wontylatora.
Ochrona Przed Zwarciami
Zwarcie definiuje się jako rezystancję wyjściową na poziomie mniejszym niż 0.1 oma. Ochrona przed zwarciami powoduje między innymi wyłączenie zasilacza w przypadku zwarcia szyny 3,3V, 5V lub 12V z jakąkolwiek inną szyną lub z masą. Chroni także przed uszkodzeniem urządzenia lub elementów komputera w razie wystąpienia zwarcia.

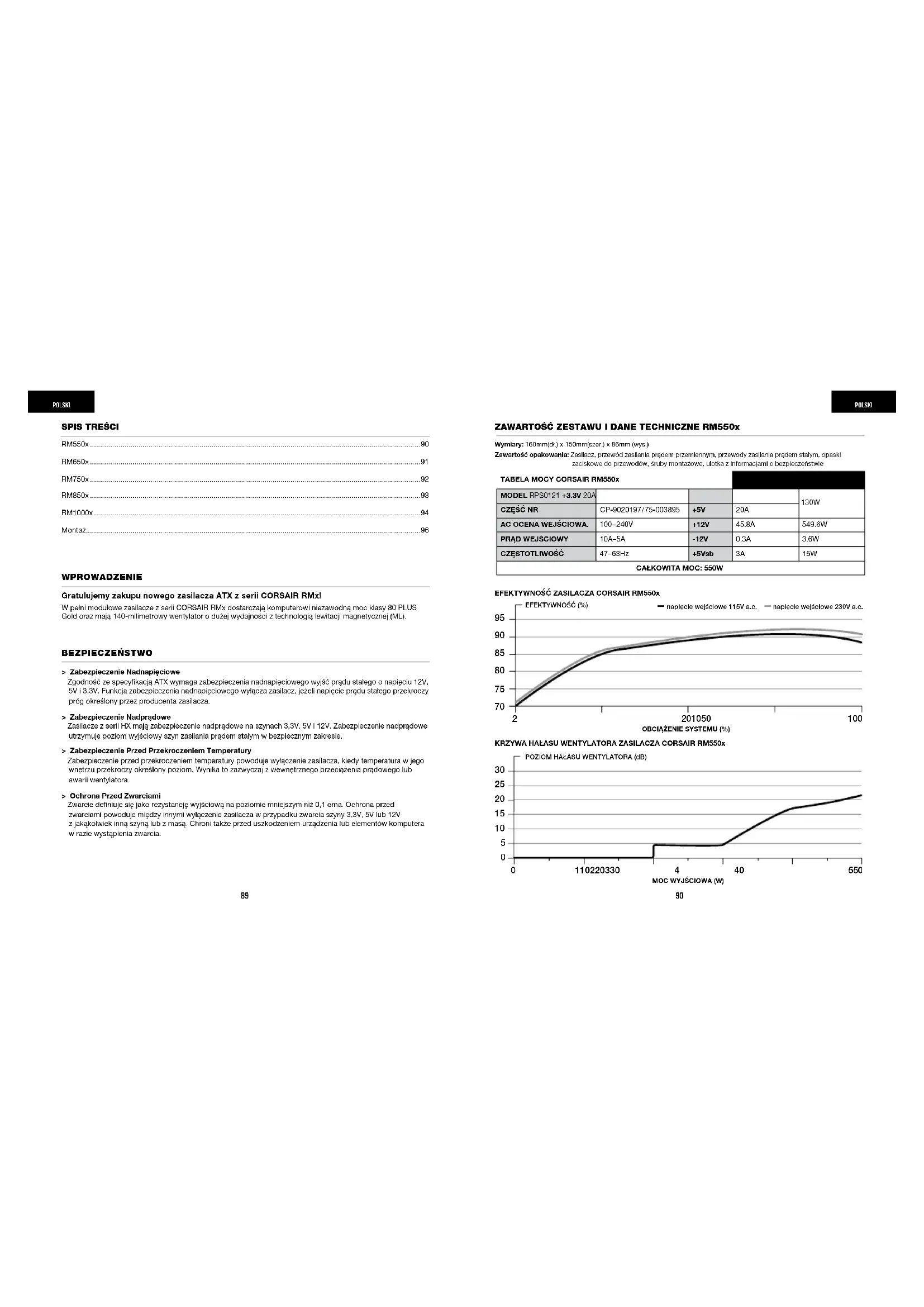

ZAWARTOŚĆ ZESTAWU I DANE TECHNICZNE RM550x
Wymiary: 160mm(dl.) x 150mm[szer.) x 86mm (wys.)
Zawartość opakowania: Zasilacz, przewód zasilania prądem przemiennym, przewody zasilania prądem stałym, opaski zaciskowe do przewodów, śruby montażowe, ulotka z informacjami o bezpieczeństwie
| TABELA MOCY CORSAIR RM550x | ||||
| MODEL RPS0121 +3.3V 20A | 130W | |||
| CZĘŚĆ NR | CP-9020197/75-003895 | +5V | 20A | |
| AC OCENA WEJŚCIOWA. | 100-240V | +12V | 45.8A | 549.6W |
| PRĄD WEJŚCIOWY | 10A-5A | -12V | 0.3A | 3.6W |
| CZĘSTOTLIWOŚĆ | 47-63Hz | +5Vsb | 3A | 15W |
| CAŁKOWITA MOC: 550W | ||||

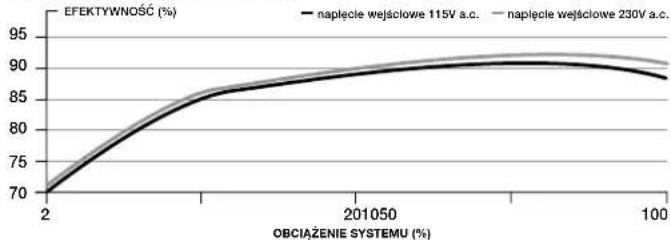

EFEKTYWNOŚĆ ZASILACZA CORSAIR RM550x
line
| OBCIĄŻENIE SYSTEMU (%) | napięcie wejściclowe 115V a.c. | napięcie wejściclowe 230V a.c. | | ------------------------ | ------------------------------ | ------------------------------ | | 2 | 70 | 70 | | 201050 | 90 | 91 | | 100 | 88 | 90 |KRZYWA HAŁASU WENTYLATORA ZASILACZA CORSAIR RM550x
line

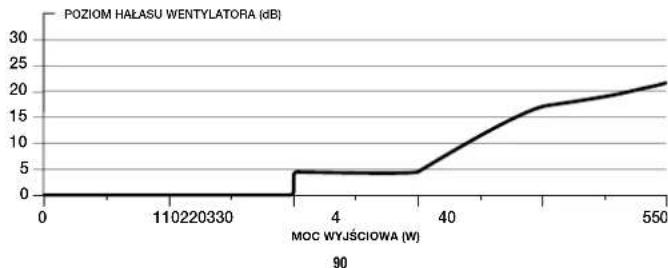

| MOC WYJŚCIOWA (W) | POZIOM HAŁASU WENTYLATORA (dB) | | ----------------- | ------------------------------ | | 0 | 0 | | 110220330 | 0 | | 4 | 4 | | 90 | 4 | | 550 | 21 |POLSKI
POLSKI
ZAWARTOŚĆ ZESTAWU I DANE TECHNICZNE RM650x
Wymiary: 160mm(dl.) x 150mm(szer.) x 86mm (wys.)
Zawartość opakowania: Zasilacz, przewód zasllania prądem przemiennym, przewody zasllania prądem stałym, opaski zaciskowe do przewodów, śruby montazowe, ulotka z informacjami o bezpieczeństwie
| TABELA MOCY CORSAIR RM650x | ||||
| MODEL RPS0122 +3.3V 20A | 130W | |||
| CZEŚĆ NR | CP-9020198/75-003896 | +5V | 20A | |
| AC OCENA WEJŚCIOWA. | 100-240V | +12V | 45.8A | 648W |
| PRĄD WEJŚCIOWY | 10A-5A | -12V | 0.3A | 3.6W |
| CZĘSTOTLIWOŚĆ | 47-63Hz | +5Vsb | 3A | 15W |
| CAŁKOWITA MOC: 650W | ||||
EFEKTYWNOŚĆ ZASILACZA CORSAIR RM650x
line

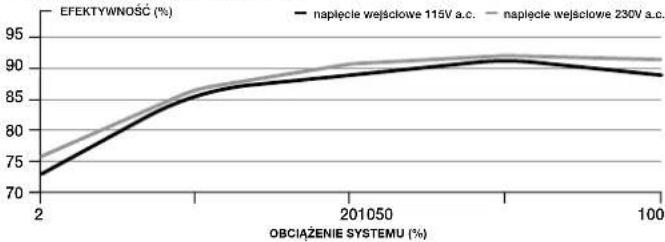

| OBCIAŻENIE SYSTEMU (%) | napięcie wejscłowe 115V a.c. | napięcie wejscłowe 230V a.c. | | ------------------------ | ----------------------------- | ----------------------------- | | 2 | 73 | 76 | | 201050 | 88 | 90 | | 100 | 89 | 91 |KRZYWA HAŁASU WENTYLATORA ZASILACZA CORSAIR RM650x
line

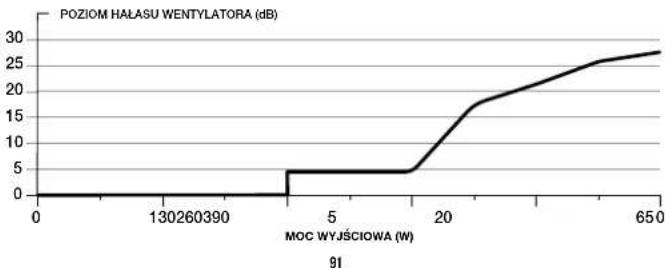

| MOC WYJŚCIOWA (W) | POZIOM HAŁASU WENTYLATORA (dB) | | ----------------- | ------------------------------ | | 0 | 0 | | 130260390 | 0 | | 5 | 5 | | 20 | 15 | | 650 | 27 |ZAWARTOŚĆ ZESTAWU I DANE TECHNICZNE RM750x
Wymiary: 160mm(dl.) x 150mm[szer.) x 86mm (wys.)
Zawartość opakowania: Zasilacz, przewód zasilania prądem przemlennym, przewody zasilania prądem stałym, opaski zaciskowe do przewodów, śruby montażowe, ulotka z informacjami o bezpieczeństwie
| TABELA MOCY CORSAIR RM750x | ||||
| MODEL RPS0123 +3.3V 20A | 150W | |||
| CZĘŚĆ NR | CP-9020199/75-003897 | +5V | 20A | |
| AC OCENA WEJŚCIOWA. | 100-240V | +12V | 62.5A | 750W |
| PRĄD WEJŚCIOWY | 10A-5A | -12V | 0.3A | 3.6W |
| CZĘSTOTLIWOŚĆ | 47-63Hz | +5Vsb | 3A | 15W |
| CAŁKOWITA MOC: 750W | ||||
EFEKTYWNOŚĆ ZASILACZA CORSAIR RM750x
line

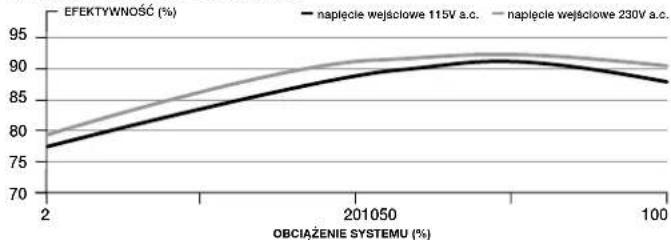

| OBCIĄŻENIE SYSTEMU (%) | napięcle wejściowe 115V a.c. | napięcle wejściowe 230V a.c. | | ------------------------ | ---------------------------- | ---------------------------- | | 2 | 78 | 80 | | 201050 | 90 | 92 | | 100 | 88 | 90 |KRZYWA HAŁASU WENTYLATORA ZASILACZA CORSAIR RM750x
line

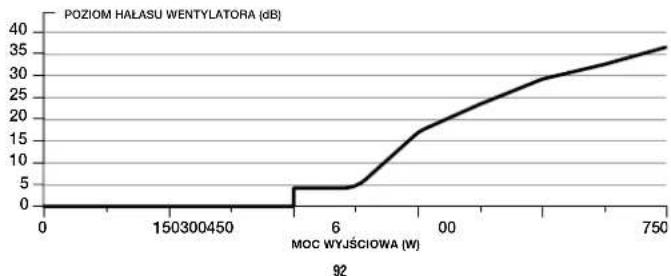

| MOC WYJŚCIOWA (W) | POZIOM HALASU WENTYLATORA (dB) | | ----------------- | ------------------------------ | | 0 | 0 | | 150300450 | 0 | | 6 | 5 | | 00 | 15 | | 750 | 35 |POLSKI
POLSKI
ZAWARTOŚĆ ZESTAWU I DANE TECHNICZNE RM850x
Wymiary: 160mm(dl.) x 150mm(szer.) x 86mm (wys.)
Zawartość opakowania: Zasilacz, przewód zasllania prądem przemiennym, przewody zasllania prądem stałym, opaski zaciskowe do przewodów, śruby montazowe, ulotka z informacjami o bezpieczeństwie
| TABELA MOCY CORSAIR RM850x | MAX. ZAŁADUJ MAX. WYNIK | |||
| MODEL RPS0124 +3.3V 20A | 150W | |||
| CZEŚĆ NR | CP-9020200/75-003898 | +5V | 20A | |
| AC OCENA WEJŚCIOWA. | 100-240V | +12V | 70.8A | B49.6W |
| PRĄD WEJŚCIOWY | 10A-5A | -12V | 0.3A | 3.6W |
| CZESTOTLIWOŚĆ | 47-63Hz | +5Vsb | 3A | 15W |
| CAŁKOWITA MOC: 850W | ||||
EFEKTYWNOŚĆ ZASILACZA CORSAIR RM850x
line

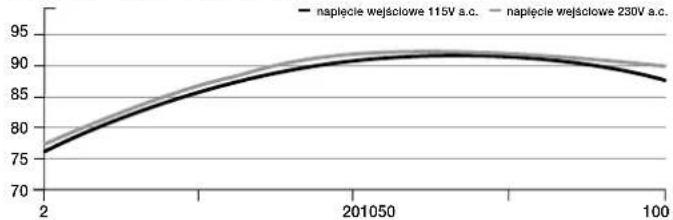

| x | napłęcie wejściowe 115V a.c. | napłęcie wejściowe 230V a.c. | | ---- | ----------------------------- | ----------------------------- | | 2 | 76 | 78 | | 201050 | 90 | 91 | | 100 | 88 | 90 |KRZYWA HAŁASU WENTYLATORA ZASILACZA CORSAIR RM850x
line

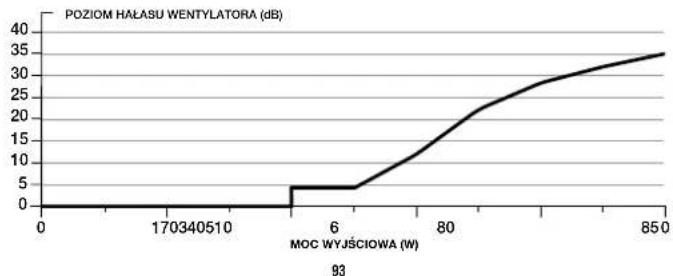

| MOC WYJŚCIOWA (W) | POZIOM HALASU WENTYLATORA (dB) | | ----------------- | ------------------------------ | | 0 | 0 | | 170340510 | 0 | | 6 | 5 | | 850 | 35 |ZAWARTOŚĆ ZESTAWU I DANE TECHNICZNE RM1000x
Wymiary: 180mm(dl.) x 150mm[szer.) x 86mm (wys.)
Zawartość opakowania: Zasilacz, przewód zasilania prądem przemlennym, przewody zasilania prądem stałym, opaski zaciskowe do przewodów, śruby montażowe, ulotka z informacjami o bezpieczeństwie
| TABELA MOCY CORSAIR RM1000x | ||||
| MODEL RPS0125 +3.3V 20A | 150W | |||
| CZĘŚĆ NR | CP-9020201/75-003899 | +5V | 20A | |
| AC OCENA WEJŚCIOWA. | 100-240V | +12V | 83.3A | 999.6W |
| PRĄD WEJŚCIOWY | 12A-6A | -12V | 0.3A | 3.6W |
| CZĘSTOTLIWOŚĆ | 47-63Hz | +5Vsb | 3A | 15W |
| CAŁKOWITA MOC: 1000W | ||||

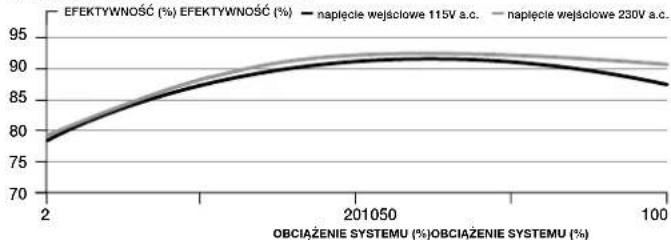

EFEKTYWNOŚĆ ZASILACZA CORSAIR RM1000x
line
| OBCIĄŻENIE SYSTEMU (%) | napięcie wejściłowe 115V a.c. | napięcie wejściłowe 230V a.c. | | ------------------------ | ----------------------------- | ----------------------------- | | 2 | 78 | 79 | | 20150 | 90 | 91 | | 100 | 87 | 90 |KRZYWA HAŁASU WENTYLATORA ZASILACZA CORSAIR RM1000x
line
| MOC WYJŚCIOWA (W) | POZIOM HALASU WENTYLATORA (dB) | | ----------------- | ------------------------------ | | 010 | 0 | | 200400600 | 0 | | 8 | 5 | | 00 | 25 | | 00 | 35 |POLSKI
INFORMACJE O PRZEWODACH ZASILACZY Z SERII CORSAIR RMx
| Opis Ilość | ||||||
| Złącza | Łaczną dtęgość | 550W 650W 750W | 550W 100W | |||
ATX 24-pinowy | 610mm(± 10mm) | 1 1 1 1 | ||||
EPS/ATX12V 8-pinowy (4+4) | 650mm(± 10mm) | 1 2 2 3 | ||||
PCIe 8-pinowy (6+2) | 750mm(± 10mm) | 1 2 2 2 | ||||
Przewód SATA (3 SATA - 90 stopni) | 750mm(± 10mm) | 1 1 2 2 | ||||
Przewód SATA (4 SATA - 90 stopni) | 850mm(± 10mm) | 1 1 1 2 | ||||
Przewód do urządzeń peryferyjnych (4-stykowy) | 750mm(± 10mm) | 1 1 1 2 | ||||
MONTAŻ NOWEGO ZASILACZA Z SERII RMx
Krok 1: Demontaż dotychczasowego zasilacza
OSTRZEŻENIEI W celu zapewnienia prawidłowego działania należy używać tylko przewodów zasilania prądem stałym (DC) znajdujących się w komplecie z nowym zasilaczem, chyba że stare przewody są oryginalnym produktem ORSAIR tego samego typu. Przed użyciem dotychczasowych przewodów należy się upewnić, czy są tego samego typu.
W przypadku składania nowego komputera należy przejść do kroku 2:
- Wyjmij przewód zasilania prądem przemiennym z gniazda ściennego lub zasilacza awaryjnego UPS i odłącz od dotychczasowego zasilacza.
- Odlącz wszystkie przewody zasilające z karty wideo, płyty głównej i innych urządzeń peryferyjnych.
- Zdemontuj dotychczasowy zasilacz zgodnie ze wskazówkami zawartymi w instrukcji obsługi obudowy.
- Przejdź do kroku 2.
Krok 2: Montowanie nowego zasilacza
- Sprawdź, czy przewód zasilania prądem przemiennym nie jest podłączony.
- Zamontuj zasilacz przy użyciu śrub dodanych w zestawie zgodnie ze wskazówkami zawartymi w instrukcji obsługi obudowy.
- Podłącz 24-pinowy przewód (ATX) do płyty głównej. Podłącz 8-pinowy przewód +12V (EPS12V) do płyty głównej.
a. Jeśli płyta główna ma 8-pinowe gniazdo +12V, podłącz przewód 8-pinowy bezpośrednio do płyty głównej.
b. Jeśli płyta główna ma gniazdo 4-pinowe, odłącz element 4-pinowy od przewodu 8-pinowego.
a następnie podłącz przygotowany w ten sposób przewód 4-pinowy bezpośrednio do płyty głównej.
c. Niektóre płyty główne wymagają kombinacji 8-14 pinów - użyj odpowiedniej liczby przewodów EPS12V i nie pomył ich z przewodami PCIe.
- Podłącz przewody urządzeń peryferyjnych oraz przewody PCI-Express i SATA.
a. Podłącz przewody SATA do gniazd zasilania dysku SSD SATA lub dysku twardego.
b. W razie potrzeby podłącz przewody PCI-Express do gniazd zasilania kart wideo PCI-Express.
c. Podłącz przewody urządzeń peryferyjnych do elementów ze złączem 4-pinowym.
d. Sprawdź, czy wszystkie kabie są dokładnie podłączone. Zachowaj pozostałe przewody z modułowego systemu okablowania na potrzeby podłączenia dodatkowych podzespołów w przyszłości.
- Podłącz przewód zasilania prądem przemiennym do zasilacza i włącz zasilacz, naciskając włącznik (pozycja ON - Włączone oznaczona jako „I”).
POLSKIPOLSKI
