用户手册 RM650 CORSAIR

根据 ATX 电 源 规 范 ，需 要 对 12V、5V 和 3.3V 直流输出提供过压保护。当直流输出超过设定水平（由 PSU 制造

商确定）时，OVP 会关闭 PSU。 > 过流保护 (OCP) HX Series 针对 3.3V、5V 和12V 电压轨提供 OCP 功能。OCP 可确保直流电压轨的输出保持在安全工作电流

> 高温保护 (OTP) OTP 可确保当内部温度达到设定值时，PSU 会关闭。这通常是由于内部电流过载或风扇故障引起的。 > 短路保护 (SCP)

短 路 是 指 小 于 0.1 欧姆的任何输出阻抗。与其他一些功能一样，SCP 可确保当 3.3V、5V 和 12V 电压轨与

任何其他电压轨之间出现短路或者出现接地短路时，PSU 会关闭。SCP 还可确保出现短路时不会损坏 PSU

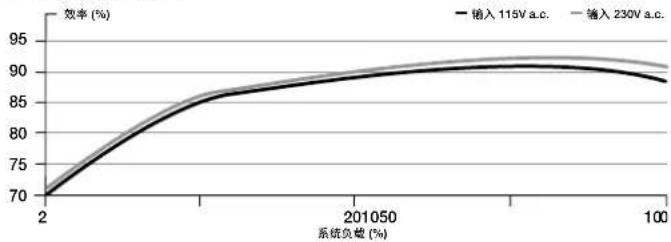

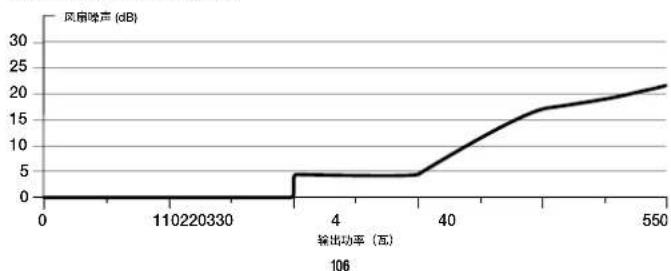

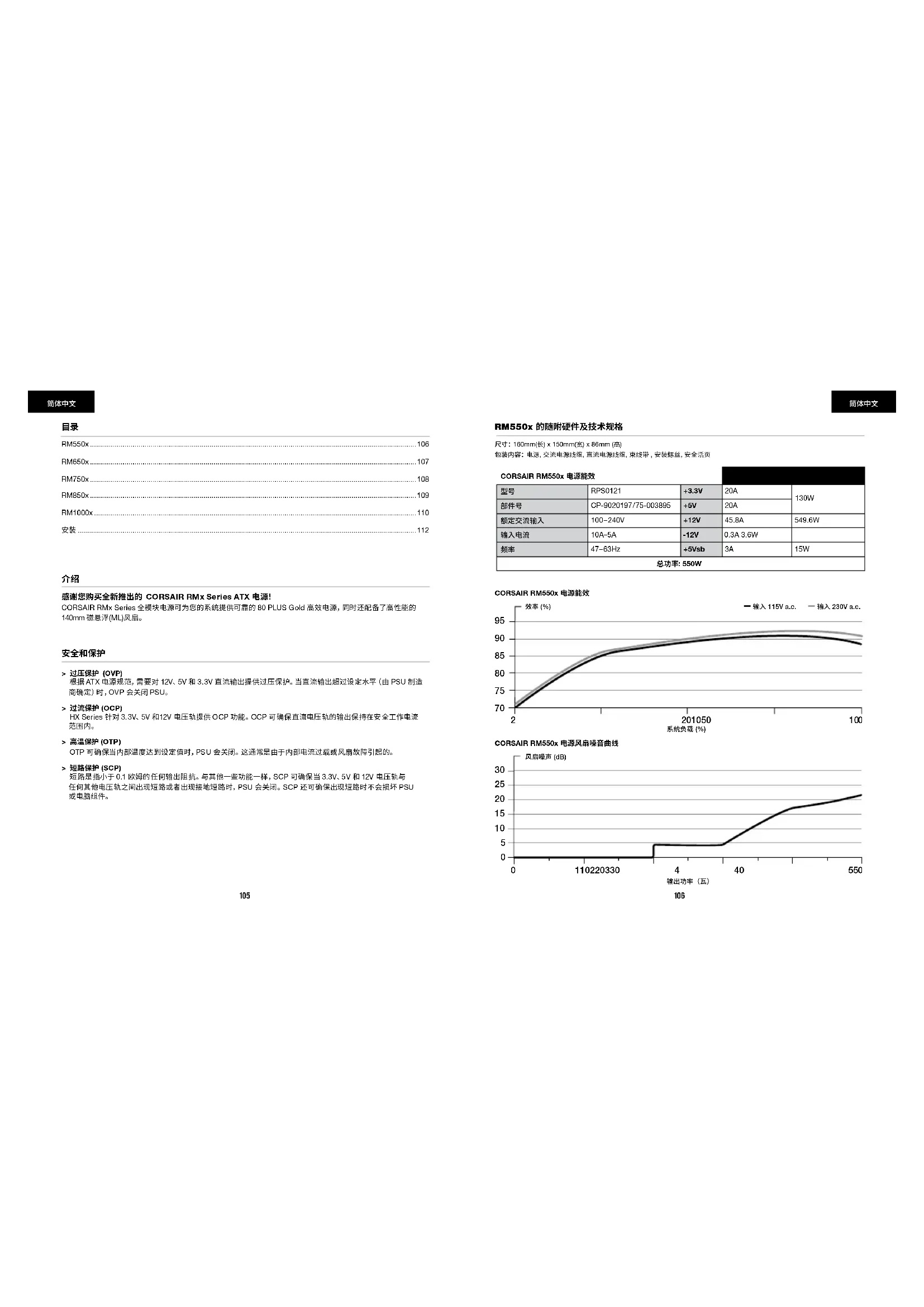

CORSAIR RM550x 电源风扇噪音曲线 风扇噪声 (dB)输出功率（瓦）系统负载 (%)输入 115V a.c.输入 230V a.c.效率 (%) CORSAIR RM550x 电源能效 CORSAIR RM550x 电源能效 最大负载 最大输出

47–63Hz +5Vsb 3A 15W 总功率: 550W 尺寸： 160mm(长) x 150mm(宽) x 86mm (高) 包装内容： 电源, 交流电源线缆, 直流电源线缆, 束线带 , 安装螺丝, 安全活页 RM550x 的随附硬件及技术规格RM650x 的随附硬件及技术规格

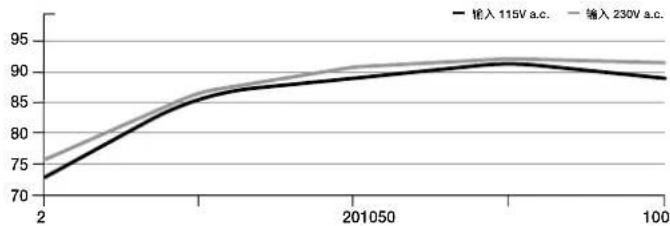

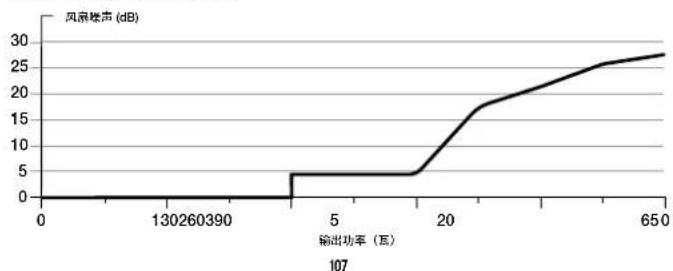

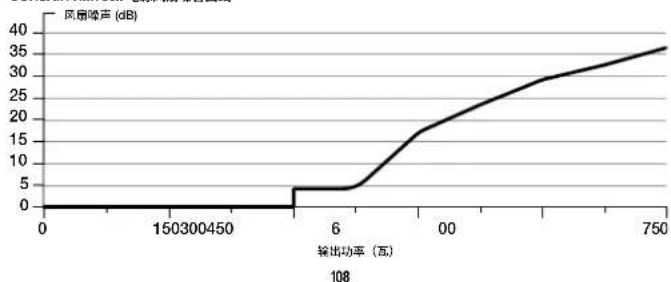

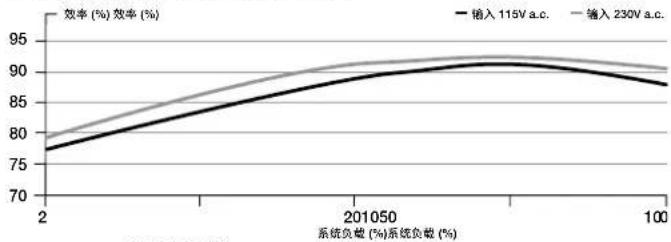

CORSAIR RM750x 电源风扇噪音曲线 风扇噪声 (dB)输出功率（瓦） CORSAIR RM650x 电源风扇噪音曲线 风扇噪声 (dB)输出功率（瓦）系统负载 (%)系统负载 (%)输入 115V a.c. 输入 230V a.c.输入 115V a.c. 输入 230V a.c. 效率 (%) 效率 (%) CORSAIR RM750x 电源能效CORSAIR RM650x 电源能效 CORSAIR RM750x 电源能效 最大负载 最大输出

47–63Hz +5Vsb 3A 15W 总功率: 750W CORSAIR RM650x 电源能效 最大负载 最大输出

47–63Hz +5Vsb 3A 15W 总功率: 650W 尺寸： 160mm(长) x 150mm(宽) x 86mm (高) 包装内容： 电源, 交流电源线缆, 直流电源线缆, 束线带 , 安装螺丝, 安全活页 尺寸： 160mm(长) x 150mm(宽) x 86mm (高) 包装内容： 电源, 交流电源线缆, 直流电源线缆, 束线带 , 安装螺丝, 安全活页 RM750x 的随附硬件及技术规格RM850x 的随附硬件及技术规格

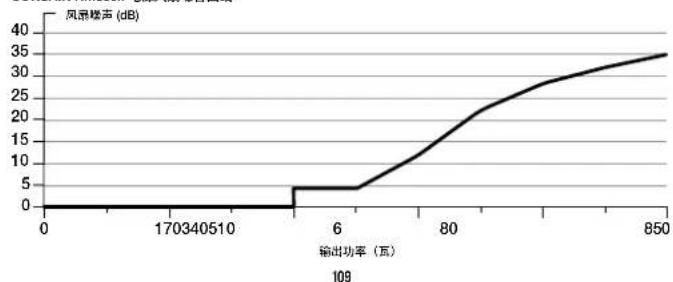

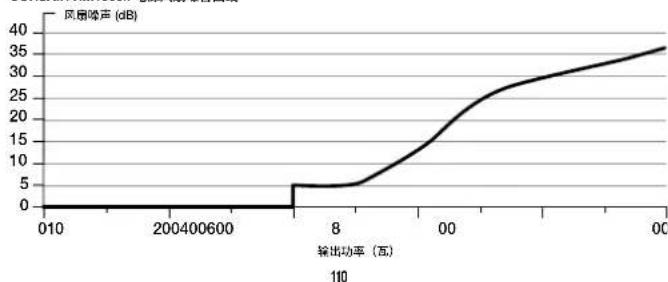

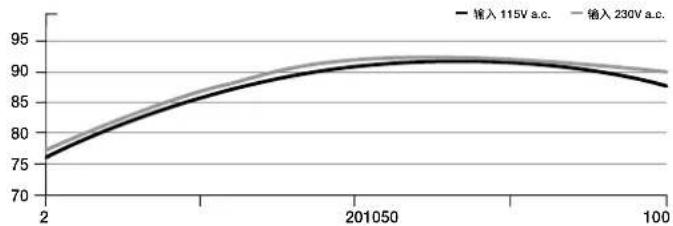

CORSAIR RM1000x 电源风扇噪音曲线 风扇噪声 (dB)输出功率（瓦） CORSAIR RM850x 电源风扇噪音曲线 风扇噪声 (dB)输出功率（瓦）系统负载 (%)系统负载 (%) 输入 115V a.c. 输入 230V a.c.输入 115V a.c. 输入 230V a.c. 效率 (%) 效率 (%) CORSAIR RM1000x 电源能效CORSAIR RM850x 电源能效 CORSAIR RM1000x 电源能效 最大负载 最大输出

47–63Hz +5Vsb 3A 15W 总功率: 1000W CORSAIR RM850x 电源能效 最大负载 最大输出

47–63Hz +5Vsb 3A 15W 总功率: 850W 尺寸： 180mm(长) x 150mm(宽) x 86mm (高) 包装内容： 电源, 交流电源线缆, 直流电源线缆, 束线带 , 安装螺丝, 安全活页 尺寸： 160mm(长) x 150mm(宽) x 86mm (高) 包装内容： 电源, 交流电源线缆, 直流电源线缆, 束线带 , 安装螺丝, 安全活页 RM1000x 的随附硬件及技术规格安装全新的 RMx SERIES 电源 步骤 1：拆 卸 现 有 的 PSU 警告！为了确保功能正常，请仅使用PSU 中随附的 DC 线缆，除非您的旧美商海盗船线缆是同类型的原装线缆。使用 前请确认您的现有线缆类型。 如果您要装配新系统，请跳到步骤 2：

1. 从墙上插座或 UPS 以及现有的电源拔掉交流电源线。

2. 拔掉显卡、主板以及所有其他外围设备的所有电源线。

3. 按照机箱手册的指示进行操作，并拆下现有 PSU。

2. 按照机箱手册的指示进行操作，并使用提供的螺丝安装电源。

3. 将 24 引脚 (ATX) 线 缆 连 接 到 主 板 。将 八 引 脚 +12V (EPS12V) 线缆连接到主板。

a. 如果主板带有八引脚 +12V 插座，将八引脚线缆直接连接到主板。 b. 如果主板带有四引脚插座，从八引脚线缆上拆下四引脚线缆，然后将拆下的四引脚线缆直接插入到主板。 c. 某些主板需要 8 引脚和 4 引 脚 混 合 线 缆 ，请 尽 可 能 多 地 使 用 EPS12线缆，请勿将它们误认为是 PCIe 线缆。

4. 连接外围线缆、PCI-Express 线缆和 SATA 线缆。

a. 将 SATA 线缆连接到 SATA SSD 或硬盘的电源插座。 b. 将 PCI-Express 线缆连接到 PCI-Express 显卡的电源插座（如果需要）。 c. 将外围线缆连接到需要 4 引脚连接器的所有外围设备。 d. 确保所有线缆均连接稳妥。务必保留任何未使用的模块化线缆，以便日后加装组件时使用。

5. 将交流电源线连接到电源，并通过将开关拨到“开”位 置（ 标 有 “I”字 样 ）打 开 电 源 。

SATA 线 缆（ 3 SATA - 直角）

SATA 线 缆（ 4 SATA - 直角）

外围 线 缆（ 4 引脚） 750mm (± 10mm)

需要適合 12V、5V 和 3.3V 直流電輸出的過電壓防護，才能遵守 ATX 規格。若直流電輸出超過由 PSU 製造商決

定的設定層級，OVP 可關閉 PSU。 > 過電流防護 (OCP)

HX 系列的特色是 3.3V、5V 和 12V 軌道上的 OCP。OCP 可確保直流電壓軌道輸出保持在安全的操作限制內。

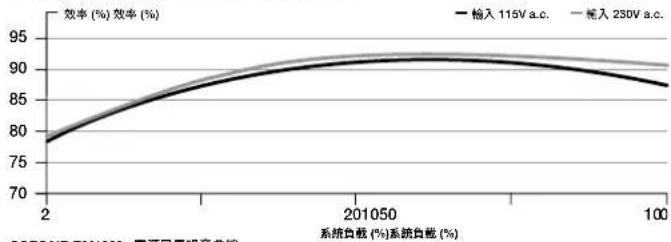

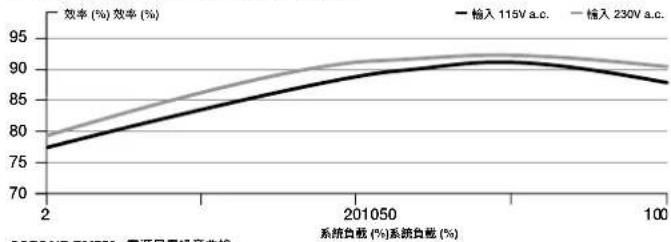

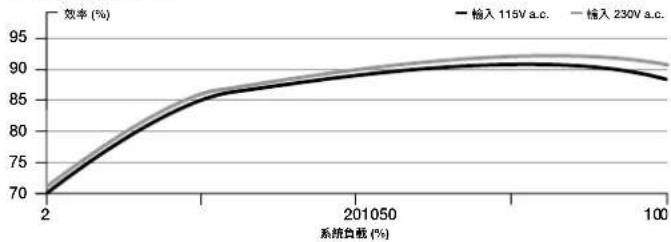

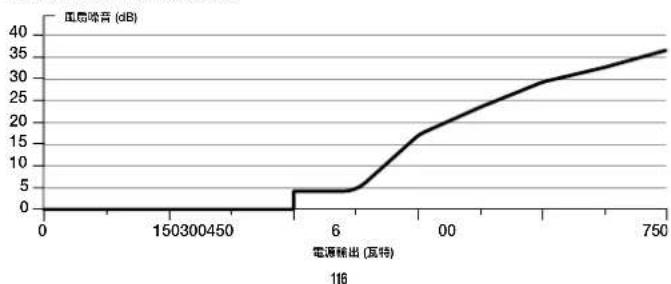

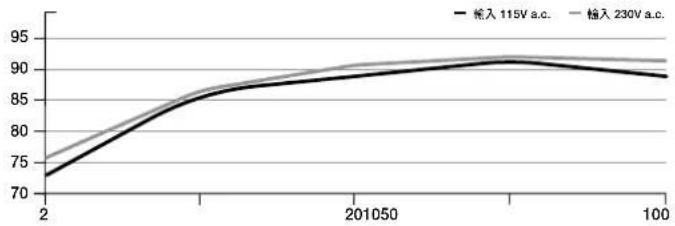

> 過溫防護 (OTP) OTP 可確保 PSU 將會在內部溫度達到設定點時關閉。這通常是內部電流過載或風扇故障的結果。 > 短路防護 (SCP) 短路定義為小於 0.1 歐姆的任何輸出阻抗。其中，若 3.3V、5V 和 12V 軌道對任何其他軌道或接地有短路情 況，SCP 可確保 PSU 關閉。這也能確保在短路時，裝置或電腦元件不會有任何損壞。 CORSAIR RM550x 電源風扇噪音曲線 風扇噪音 (dB)電源輸出 (瓦特)系統負載 (%)輸入 115V a.c.輸入 230V a.c.效率 (%) CORSAIR RM550x 電源效率 CORSAIR RM550x 電源表 最大負荷 最大輸出

47–63Hz +5Vsb 3A 15W 總功率: 550W 尺寸：160mm(長) x 150mm(寬) x 86mm (高) 包裝內容：電源, 交流電源線, 直流電源線, 電纜束線帶 ,安裝螺絲, 安全單 RM550x 隨附硬體和規格RM650x 隨附硬體和規格

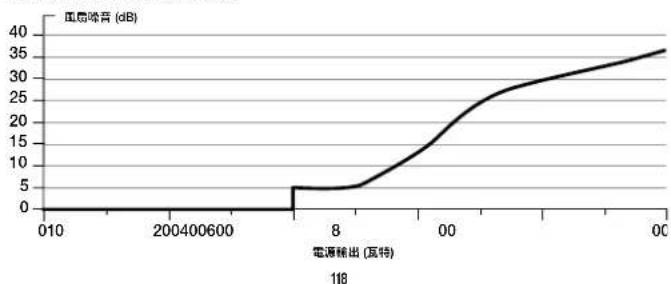

47–63Hz +5Vsb 3A 15W 總功率: 650W 尺寸：160mm(長) x 150mm(寬) x 86mm (高) 包裝內容：電源, 交流電源線, 直流電源線, 電纜束線帶 ,安裝螺絲, 安全單 尺寸：160mm(長) x 150mm(寬) x 86mm (高) 包裝內容：電源, 交流電源線, 直流電源線, 電纜束線帶 ,安裝螺絲, 安全單 RM750x 隨附硬體和規格RM850x 隨附硬體和規格

47–63Hz +5Vsb 3A 15W 總功率: 850W 尺寸：180mm(長) x 150mm(寬) x 86mm (高) 包裝內容：電源, 交流電源線, 直流電源線, 電纜束線帶 ,安裝螺絲, 安全單 尺寸：160mm(長) x 150mm(寬) x 86mm (高) 包裝內容：電源, 交流電源線, 直流電源線, 電纜束線帶 ,安裝螺絲, 安全單 RM1000x 隨附硬體和規格安裝新的 RMx 系列電源 步驟1：卸下現有的 PSU 警告！為了確保正常運作，新的 PSU 只能使用直流電源線，除非舊的纜線是相同類型的原廠 CORSAIR 纜線。請在 使用前確認現有的纜線類型。 若您正在建置新的系統，請跳過步驟 2：

1. 從牆壁插座或 UPS 以及從現有的電源拔下交流電源線。

2. 從視訊卡、主機板和所有其他周邊設備拔下所有電源線。

3. 遵照機箱手冊中的指示並解除安裝現有的 PSU。

2. 遵照機箱手冊中的指示並使用隨附的螺絲安裝電源。

3. 將 24 接腳 (ATX) 纜線連接至主機板。將八接腳 +12V (EPS12V) 纜線連接至主機板。

a. 若主機板具有八接腳 +12V 插座，請將八接腳纜線直接連接至主機板。 b. 若主機板具有四接腳插座，請從八接腳纜線拆下四接腳，然後將此四接腳纜線直接插入主機板。 c. 有些主機板需要混合 8+4 接腳，請使用必要數量的 EPS12V 纜線，並且請勿誤認為 PCIe 纜 線。

4. 連接周邊設備纜線、PCI-Express 纜線和 SATA 纜 線。

a. 將 SATA 纜線連接至 SATA SSD 或硬碟的電源插座。 b. 如有需要，請將 PCI-Express 纜線連接至 PCI-Express 視訊卡的電源插座。 c. 將周邊設備纜線連接至需要 4 接腳接頭的任何周邊設備。 d. 確認牢固連接所有纜線。務必保存任何未使用的模組化纜線，以供未來增補元件使用。

5. 將交流電源線連接至電源，並將開關推到開啟位置 (以「 I」標 記 ) 以開啟。
