BEDIENUNGSANLEITUNG RM650 CORSAIR

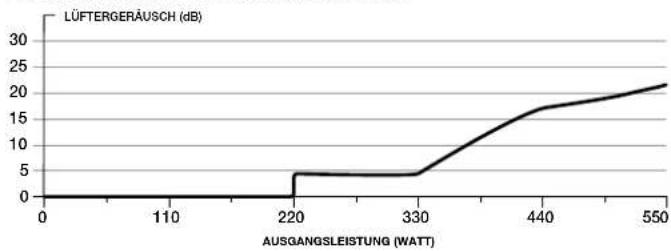

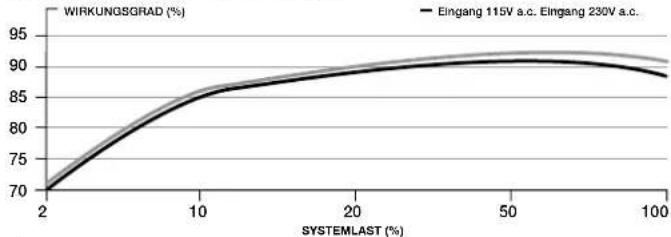

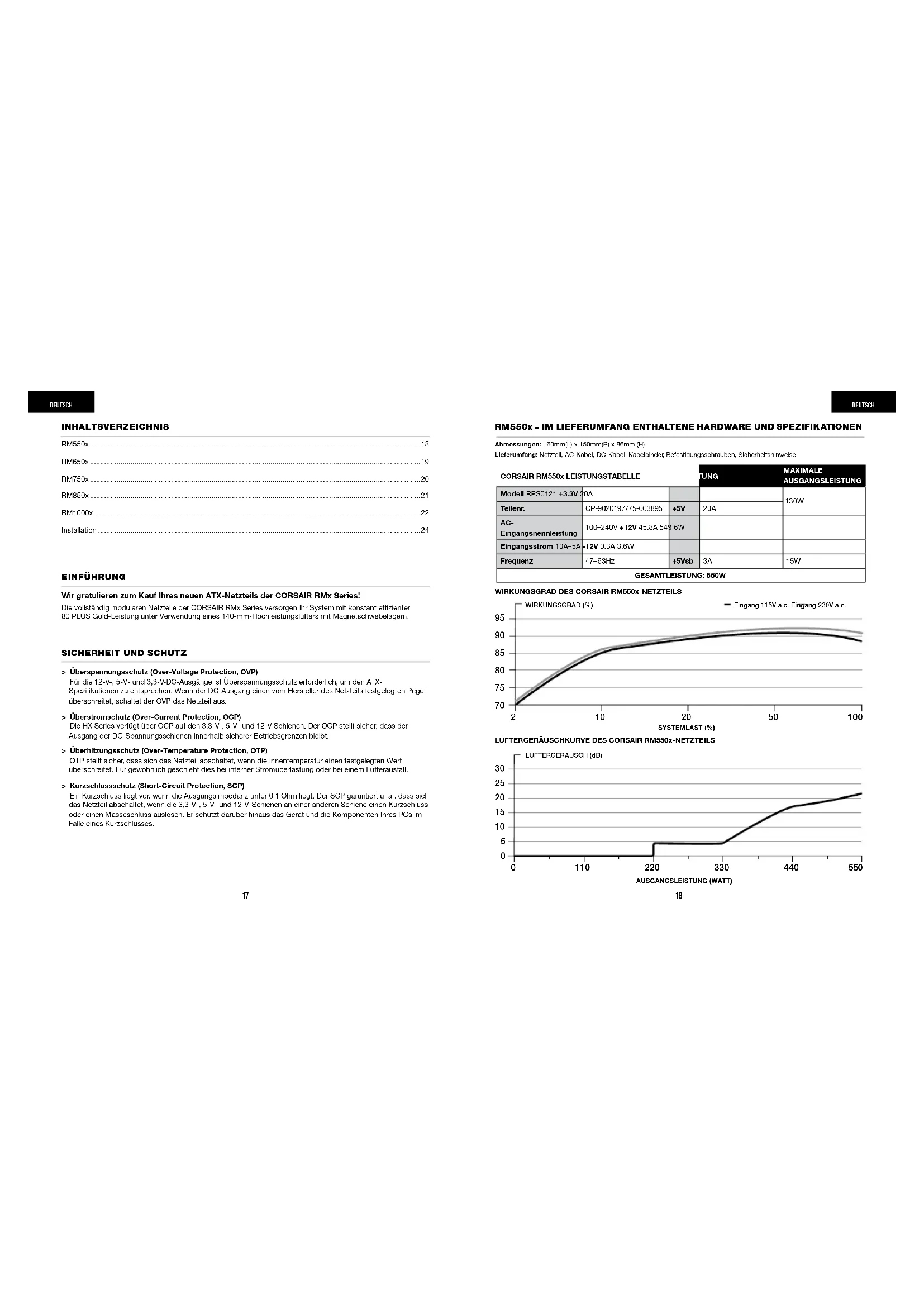

LÜFTERGERÄUSCHKURVE DES CORSAIR RM550x-NETZTEILS LÜFTERGERÄUSCH (dB) AUSGANGSLEISTUNG (WATT) RM550x– IM LIEFERUMFANG ENTHALTENE HARDWARE UND SPEZIFIKATIONEN Abmessungen: 160mm(L) x 150mm(B) x 86mm (H) Lieferumfang: Netzteil, AC-Kabel, DC-Kabel, Kabelbinder, Befestigungsschrauben, Sicherheitshinweise

DEUTSCH INHALTSVERZEICHNIS

SICHERHEIT UND SCHUTZ

• EINFÜHRUNG RM550x p. 18
• RM650x p. 19
• RM750x p. 20
• RM850x p. 21
• RM1000x p. 22
• Installation Wir gratulieren zum Kauf Ihres neuen ATX-Netzteils der CORSAIRRMx Series! Die vollständig modularen Netzteile der CORSAIRRMx Series versorgen Ihr System mit konstant effizienter 80 PLUS Gold-Leistung unter Verwendung eines 140-mm-Hochleistungslüfters mit Magnetschwebelagern. > Überspannungsschutz (Over-Voltage Protection, OVP) Für die 12-V-, 5-V- und 3,3-V-DC-Ausgänge ist Überspannungsschutz erforderlich, um den ATX- Spezifikationen zu entsprechen. Wenn der DC-Ausgang einen vom Hersteller des Netzteils festgelegten Pegel überschreitet, schaltet der OVP das Netzteil aus. > Überstromschutz (Over-Current Protection, OCP) Die HX Series verfügt über OCP auf den 3,3-V-, 5-V- und 12-V-Schienen. Der OCP stellt sicher, dass der Ausgang der DC-Spannungsschienen innerhalb sicherer Betriebsgrenzen bleibt. > Überhitzungsschutz (Over-Temperature Protection, OTP) OTP stellt sicher, dass sich das Netzteil abschaltet, wenn die Innentemperatur einen festgelegten Wert überschreitet. Für gewöhnlich geschieht dies bei interner Stromüberlastung oder bei einem Lüfterausfall. > Kurzschlussschutz (Short-Circuit Protection, SCP) Ein Kurzschluss liegt vor, wenn die Ausgangsimpedanz unter 0,1Ohm liegt. Der SCP garantiert u.a., dass sich das Netzteil abschaltet, wenn die 3,3-V-, 5-V- und 12-V-Schienen an einer anderen Schiene einen Kurzschluss oder einen Masseschluss auslösen. Er schützt darüber hinaus das Gerät und die Komponenten Ihres PCs im Falle eines Kurzschlusses. Eingang 115V a.c. Eingang 230V a.c.2019 DEUTSCHDEUTSCH CORSAIR RM650x LEISTUNGSTABELLE HÖCHSTBELASTUNG MAXIMALE AUSGANGSLEISTUNG Modell RPS0122 +3.3V 20A 130W Teilenr. CP-9020198/75-003896 +5V 20A AC- Eingangsnennleistung 100–240V +12V 45.8A 648W Eingangsstrom 10A–5A -12V 0.3A 3.6W Frequenz 47–63Hz +5Vsb 3A 15W GESAMTLEISTUNG: 650W CORSAIR RM650x LEISTUNGSTABELLE HÖCHSTBELASTUNG MAXIMALE AUSGANGSLEISTUNG Modell RPS0123 +3.3V 20A 150W Teilenr. CP-9020199/75-003897 +5V 20A AC- Eingangsnennleistung 100–240V +12V 62.5A 750W Eingangsstrom 10A–5A -12V 0.3A 3.6W Frequenz 47–63Hz +5Vsb 3A 15W GESAMTLEISTUNG: 750W p. 24

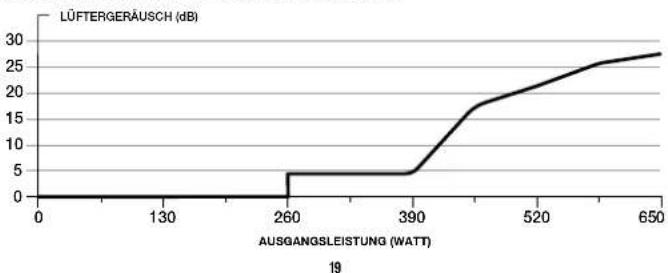

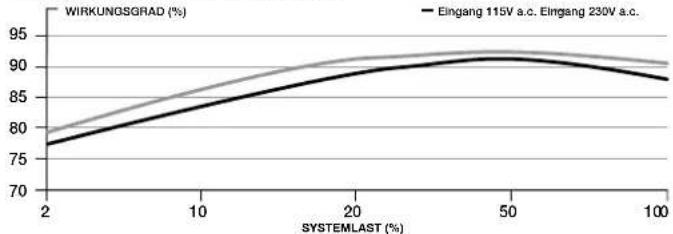

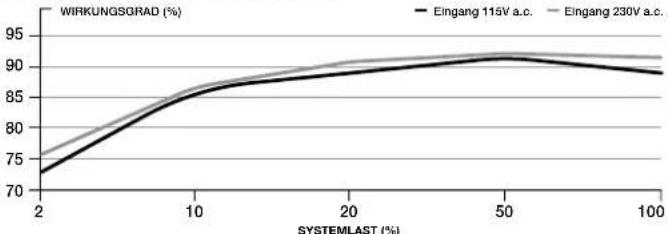

LÜFTERGERÄUSCHKURVE DES CORSAIR RM650x-NETZTEILS LÜFTERGERÄUSCH (dB) AUSGANGSLEISTUNG (WATT) RM650x– IM LIEFERUMFANG ENTHALTENE HARDWARE UND SPEZIFIKATIONEN RM750x– IM LIEFERUMFANG ENTHALTENE HARDWARE UND SPEZIFIKATIONEN Abmessungen: 160mm(L) x 150mm(B) x 86mm (H) Lieferumfang: Netzteil, AC-Kabel, DC-Kabel, Kabelbinder, Befestigungsschrauben, Sicherheitshinweise Abmessungen: 160mm(L) x 150mm(B) x 86mm (H) Lieferumfang: Netzteil, AC-Kabel, DC-Kabel, Kabelbinder, Befestigungsschrauben, Sicherheitshinweise

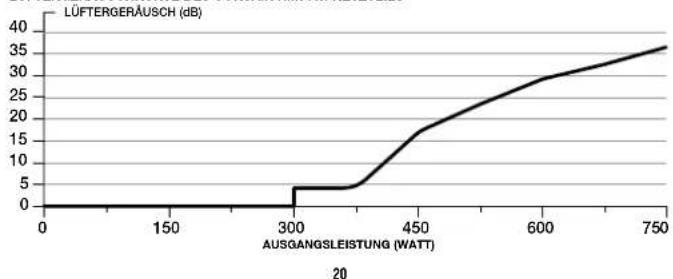

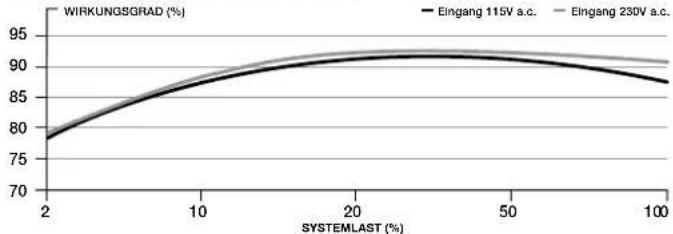

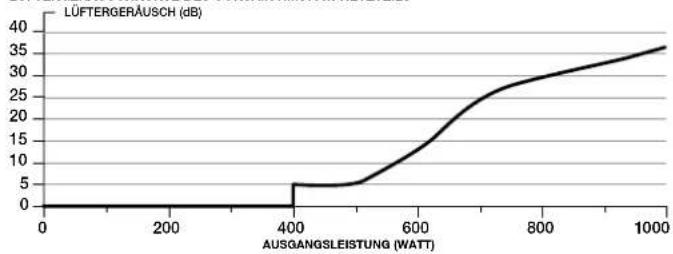

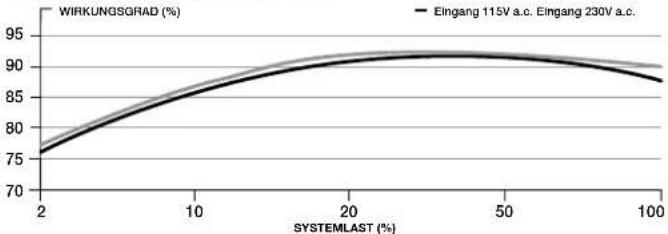

LÜFTERGERÄUSCHKURVE DES CORSAIR RM750x-NETZTEILS LÜFTERGERÄUSCH (dB) AUSGANGSLEISTUNG (WATT)2221 DEUTSCHDEUTSCH CORSAIR RM1000x LEISTUNGSTABELLE HÖCHSTBELASTUNG MAXIMALE AUSGANGSLEISTUNG Modell RPS0125 +3.3V 20A 150W Teilenr. CP-9020201/75-003899 +5V 20A AC- Eingangsnennleistung 100–240V +12V 83.3A 999.6W Eingangsstrom 12A–6A -12V 0.3A 3.6W Frequenz 47–63Hz +5Vsb 3A 15W GESAMTLEISTUNG: 1000W CORSAIR RM850x LEISTUNGSTABELLE HÖCHSTBELASTUNG MAXIMALE AUSGANGSLEISTUNG Modell RPS0124 +3.3V 20A 150W Teilenr. CP-9020200/75-003898 +5V 20A AC- Eingangsnennleistung 100–240V +12V 70.8A 849.6W Eingangsstrom 10A–5A -12V 0.3A 3.6W Frequenz 47–63Hz +5Vsb 3A 15W GESAMTLEISTUNG: 850W RM850x– IM LIEFERUMFANG ENTHALTENE HARDWARE UND SPEZIFIKATIONEN RM1000x– IM LIEFERUMFANG ENTHALTENE HARDWARE UND SPEZIFIKATIONEN Abmessungen: 180mm(L) x 150mm(B) x 86mm (H) Lieferumfang: Netzteil, AC-Kabel, DC-Kabel, Kabelbinder, Befestigungsschrauben, Sicherheitshinweise Abmessungen: 160mm(L) x 150mm(B) x 86mm (H) Lieferumfang: Netzteil, AC-Kabel, DC-Kabel, Kabelbinder, Befestigungsschrauben, Sicherheitshinweise

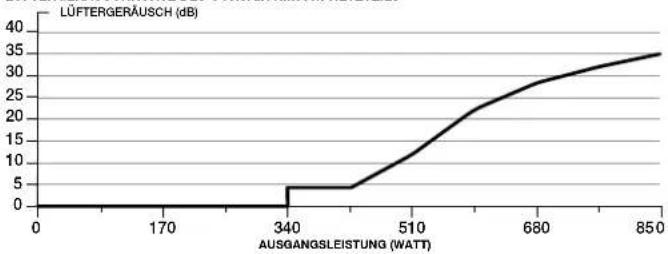

LÜFTERGERÄUSCHKURVE DES CORSAIR RM850x-NETZTEILS LÜFTERGERÄUSCH (dB) AUSGANGSLEISTUNG (WATT)DEUTSCHDEUTSCH INSTALLATION IHRES NEUEN NETZTEILS DER RMx SERIES Schritt 1: Entfernen des alten Netzteils ACHTUNG! Um das einwandfreie Funktionieren sicherzustellen, verwenden Sie nur die im Lieferumfang Ihres neuen Netzteils enthaltenen DC-Kabel, es sei denn, Ihre bisher verwendeten Kabel sind Original- CORSAIR-Kabel desselben Typs. Prüfen Sie den Typ Ihrer vorhandenen Kabel, bevor Sie diese verwenden. Falls Sie ein neues System einrichten, fahren Sie mit Schritt2 fort:

1. Trennen Sie das AC-Stromkabel von der Steckdose oder USV sowie vom vorhandenen Netzteil.

2. Trennen Sie alle Stromkabel von Ihrer Grafikkarte, vom Mainboard und von

allen anderen Peripheriekomponenten.

3. Deinstallieren Sie das vorhandene Netzteil gemäß der Anleitung für Ihr PC-Gehäuse.

4. Fahren Sie mit Schritt2 fort.

Schritt2: Installation des neuen Netzteils

1. Vergewissern Sie sich, dass das AC-Stromkabel des Netzteils nicht angeschlossen ist.

2. Installieren Sie das Netzteil mit den im Lieferumfang enthaltenen Schrauben laut Gebrauchsanweisung

3. Verbinden Sie das 24-polige ATX-Kabel mit dem Mainboard. Verbinden Sie das 8-polige +12-V-Kabel

(EPS12V) mit dem Mainboard. a. Wenn Ihr Mainboard über einen 8-poligen +12-V-Sockel verfügt, können Sie das 8-polige Kabel direkt an Ihr Mainboard anschließen. b. Wenn Ihr Mainboard über einen 4-poligen Sockel verfügt, entfernen Sie die 4-polige Einheit vom 8-poligen Kabel und verbinden Sie dieses 4-polige Kabel direkt mit dem Mainboard. c. Einige Mainboards erfordern eine Mischung aus 8- und 4-poligen Kabeln. Verwenden Sie so viele EPS12V-Kabel wie nötig, und verwechseln Sie diese nicht mit PCIe-Kabeln.

4. Schließen Sie die Kabel der Peripheriekomponenten, die PCI-Express-Kabel und die SATA-Kabel an.

a. Verbinden Sie die SATA-Kabel mit den Stromanschlüssen Ihrer SATA SSD oder Festplatte. b. Verbinden Sie die PCI-Express-Kabel bei Bedarf mit den Netzanschlüssen Ihrer PCI-Express-Grafikkarten. c. Die Kabel der Peripheriekomponenten können Sie an alle Komponenten anschließen, die einen 4-poligen Steckverbinder erfordern. d. Stellen Sie sicher, dass alle Kabel fest verbunden sind. Heben Sie nicht verwendete modulare Kabel für den Einbau zukünftiger Komponenten auf.

5. Schließen Sie das AC-Stromkabel an das Netzteil an, und schalten Sie den Schalter zum Einschalten

in die EIN-Position (mit „I“ gekennzeichnet).
