FOIRE AUX QUESTIONS - RM650 CORSAIR
Téléchargez la notice de votre Non catégorisé au format PDF gratuitement ! Retrouvez votre notice RM650 - CORSAIR et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil RM650 de la marque CORSAIR.

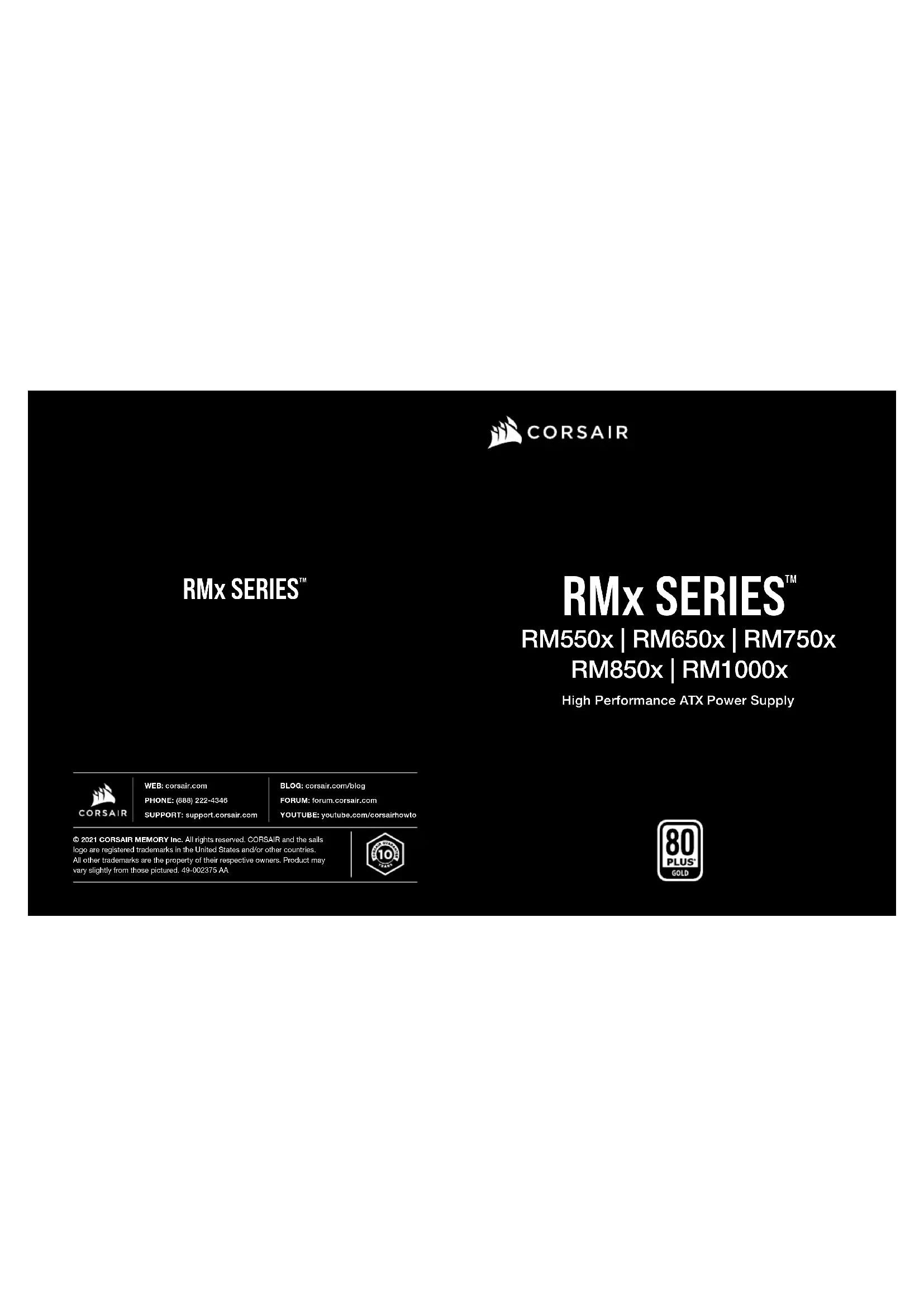

MODE D'EMPLOI RM650 CORSAIR

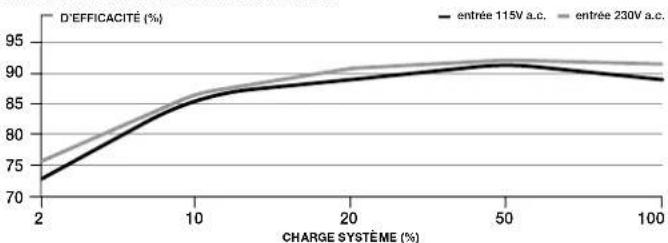

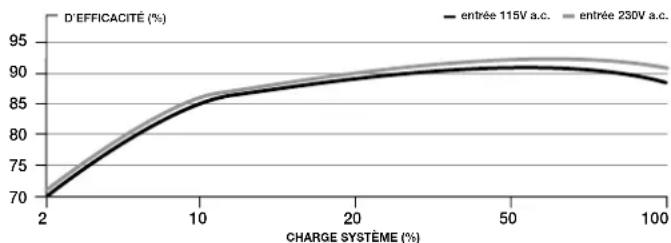

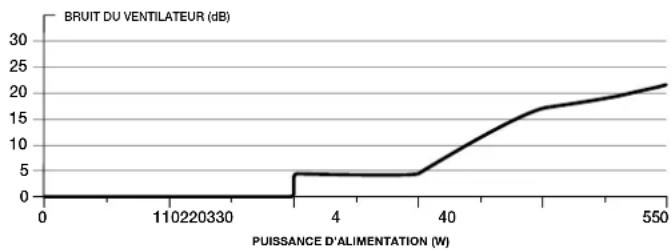

EFFICACITÉ DE L’ALIMENTATION CORSAIR RM550x D’EFFICACITÉ (%) CHARGE SYSTÈME (%) CARACTÉRISTIQUES TECHNIQUES ET MATÉRIEL FOURNI DU MODÈLE RM550X Félicitations pour l’achat de votre nouveau bloc d’alimentation CORSAIR RMx Series ATX! Les blocs d’alimentation entièrement modulaires CORSAIR RMx Series fournissent une alimentation 80 PLUS Gold efficace et durable à votre système. Vous profitez en outre des performances élevées d’un ventilateur à lévitation magnétique (LM) de 140mm. > Protection Contre Les Surtensions (OVP) La conformité à la spécification ATX requiert une protection contre la surtension au niveau des sorties CC 12V, 5V et 3,3V. Cette protection coupe l’alimentation lorsque les sorties CC dépassent un seuil établi, déterminé par le constructeur de l’alimentation. > Protection Contre Les Surintensités (OCP) Les blocs d’alimentation RMx Series intègrent une OCP sur les rails 3,3, 5 et 12V. Cette protection garantit que la sortie en tension des rails CC s’inscrit dans les limites d’une exploitation sûre. > Protection Contre Les Surchauffes (OTP) La protection contre les surchauffes (OTP) garantit que l’alimentation s’arrête lorsque sa température interne atteint un seuil défini. Cette situation résulte généralement d’une surcharge électrique interne ou de la défaillance du ventilateur. > Protection Contre Les Courts-Circuits (SCP) Un court-circuit se définit par toute impédance de sortie inférieure à 0,1ohm. Entre autres opérations, la fonction SCP s’assure que le bloc d’alimentation s’arrête si les rails 3,3V, 5V et 12V entrent en court-circuit les uns avec les autres ou avec la masse. La fonction SCP garantit également qu’en cas de court-circuit, l’unité ainsi que les composants de votre PC ne subissent aucun dommage.

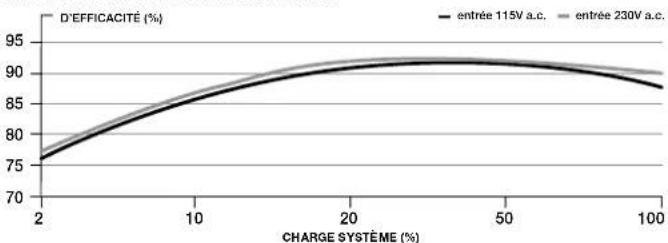

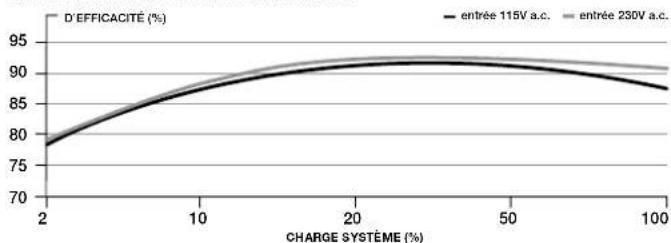

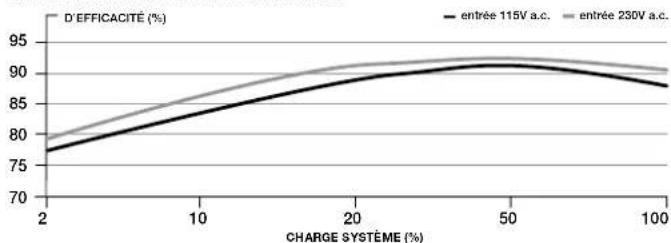

EFFICACITÉ DE L’ALIMENTATION CORSAIR RM850x EFFICACITÉ DE L’ALIMENTATION CORSAIR RM1000x D’EFFICACITÉ (%) D’EFFICACITÉ (%) CHARGE SYSTÈME (%) CHARGE SYSTÈME (%) CARACTÉRISTIQUES TECHNIQUES ET MATÉRIEL FOURNI DU MODÈLE RM850X CARACTÉRISTIQUES TECHNIQUES ET MATÉRIEL FOURNI DU MODÈLE RM1000X entrée 115V a.c. entrée 230V a.c. entrée 115V a.c. entrée 230V a.c.ENGLISHFRANÇAIS INSTALLATION DE VOTRE NOUVELLE ALIMENTATION RMx SERIES Étape 1 : Retrait du bloc d’alimentation existant AVERTISSEMENT! Pour garantir un fonctionnement adéquat, utilisez uniquement les câbles CC inclus avec votre nouvelle alimentation, à moins que vos anciens câbles soient des câbles CORSAIR d’origine du même type. Veuillez vérifier le type de vos câbles existants avant de les utiliser. Si vous assemblez un nouveau système, passez directement à l’étape 2.
1. Déconnectez le cordon d’alimentation CA de la prise murale ou de votre onduleur,
puis de tout bloc d’alimentation présent.
2. Déconnectez tous les câbles d’alimentation de vos périphériques (carte vidéo, carte mère, etc).
3. Suivez les instructions du manuel de votre châssis et désinstallez votre bloc d’alimentation existant.
4. Passez à l’étape 2.
Étape 2 : Installation du nouveau bloc d’alimentation
1. Assurez-vous que le câble d’alimentation CA du bloc d’alimentation est déconnecté.
2. Suivez les instructions du manuel de votre châssis et installez le bloc d’alimentation au moyen
3. Raccordez le câble 24 broches (ATX) à la carte mère. Raccordez le câble +12 V (EPS 12 V)
à huit broches à la carte mère. a. Si votre carte mère dispose d’un connecteur +12 V à huit broches, raccordez le câble à huit broches directement à celle-ci. b. Si votre carte mère dispose d’un connecteur à quatre broches, détachez le module à quatre broches du câble à huit broches, puis raccordez directement ce câble à quatre broches à la carte mère. c. Certaines cartes mères nécessiteront un mélange de 8+4 broches, utilisez autant de câbles EPS 12 V que possible et ne les confondez pas avec les câbles PCIe.
4. Raccordez les câbles des périphériques, les câbles PCI-Express et les câbles SATA.
a. Raccordez les câbles SATA aux prises d’alimentation de votre disque dur ou SSD SATA. b. Branchez les câbles PCI-Express sur les fiches d’alimentation de votre carte vidéo PCI-Express, le cas échéant. c. Raccordez les câbles des périphériques aux éventuels périphériques requérant un connecteur à 4 broches. d. Assurez-vous que tous les câbles sont fermement raccordés. Veillez à conserver tout câble modulaire inutilisé pour un éventuel ajout de composants ultérieur.
5. Raccordez le cordon d’alimentation CA au bloc d’alimentation et mettez celui-ci sous tension en poussant le
switch en position MARCHE (marquée d’un I).component additions.
Description Quantité Connecteurs Longueur totale 550W 650W 750W 850W 1000W Câble ATX 24 broches (20+4) 610mm (± 10mm)
Câble périphérique (4 broches) 750mm (± 10mm)
