RM650 - Блок питания для компьютера CORSAIR - Бесплатное руководство пользователя

Бренд	Corsair
Модель	RM650
Тип продукта	Модульный блок питания для компьютера
Номинальная мощность	650 Вт
Сертификация эффективности	80 PLUS Gold
Вентилятор	140 мм на магнитной подвеске
Встроенные защиты	OVP (перенапряжение), OCP (сверхток), OTP (перегрев), SCP (короткое замыкание)
Управление кабелями	Полностью модульное
Входное напряжение переменного тока	100-240 В
Входная частота	47-63 Гц
Входной ток	10 A - 5 A
Мощность по линии +12V	648 Вт (45,8 А)
Мощность по линиям +3,3V и +5V	130 Вт (20 А каждая)
Мощность по линии -12V	3,6 Вт (0,3 А)
Мощность по линии +5Vsb	15 Вт (3 А)
Входящие в комплект разъемы	ATX 24-контактный (20+4), EPS 12V 8-контактный (4+4), PCIe 8-контактный (6+2), SATA, периферийные 4-контактные
Длина кабеля ATX	610 мм
Длина кабеля EPS	650 мм
Длина кабеля PCIe	750 мм
Содержимое упаковки	Блок питания, кабель AC, модульные кабели DC, кабельные стяжки, винты для крепления, инструкция по безопасности

Часто задаваемые вопросы - RM650 CORSAIR

Какова общая мощность Corsair RM650?

Общая мощность составляет 650 Вт с линией +12V, способной обеспечить 648 Вт (45,8 А).

Совместим ли этот блок питания со стандартными материнскими платами ATX?

Да, он совместим со стандартными материнскими платами ATX благодаря разъему 24-контактному (20+4) и процессорному разъему EPS 12V 8-контактному (4+4).

Какие защиты встроены в RM650?

Он включает следующие защиты: OVP (перенапряжение), OCP (сверхток), OTP (перегрев) и SCP (короткое замыкание).

Вентилятор тихий?

Вентилятор 140 мм на магнитной подвеске очень тихий. Согласно звуковой кривой, шум остается на уровне 0 дБ до нагрузки около 130 Вт и достигает максимум 28 дБ при полной нагрузке (650 Вт).

Как установить этот блок питания?

Установка проста: 1) Извлеките старый блок питания, отключив все кабели. 2) Установите новый блок в корпус с помощью прилагаемых винтов. 3) Подключите необходимые модульные кабели (ATX, EPS, PCIe, SATA) к устройствам. 4) Подключите кабель AC и включите выключатель.

Какие кабели входят в комплект RM650?

Упаковка содержит кабель AC, модульные кабели: ATX 24-контактный, EPS 12V 8-контактный, PCIe 8-контактный (6+2), кабели SATA и периферийный 4-контактный кабель, а также кабельные стяжки и винты.

Совместим ли RM650 с новыми видеокартами?

Да, он совместим благодаря разъемам PCIe 8-контактным (6+2). Для карт, требующих два разъема, используйте два прилагаемых кабеля PCIe (в зависимости от версии, RM650x включает два кабеля PCIe).

Какой сертификат эффективности у RM650?

Он имеет сертификат 80 PLUS Gold с типичным КПД 91% при 50% нагрузке.

Является ли этот блок питания модульным?

Да, он полностью модульный, что позволяет подключать только необходимые кабели для упрощения укладки и улучшения воздушного потока.

Какой гарантийный срок у Corsair RM650?

Гарантия производителя обычно составляет 7 лет для серии RMx. Пожалуйста, уточните конкретные условия у Corsair.

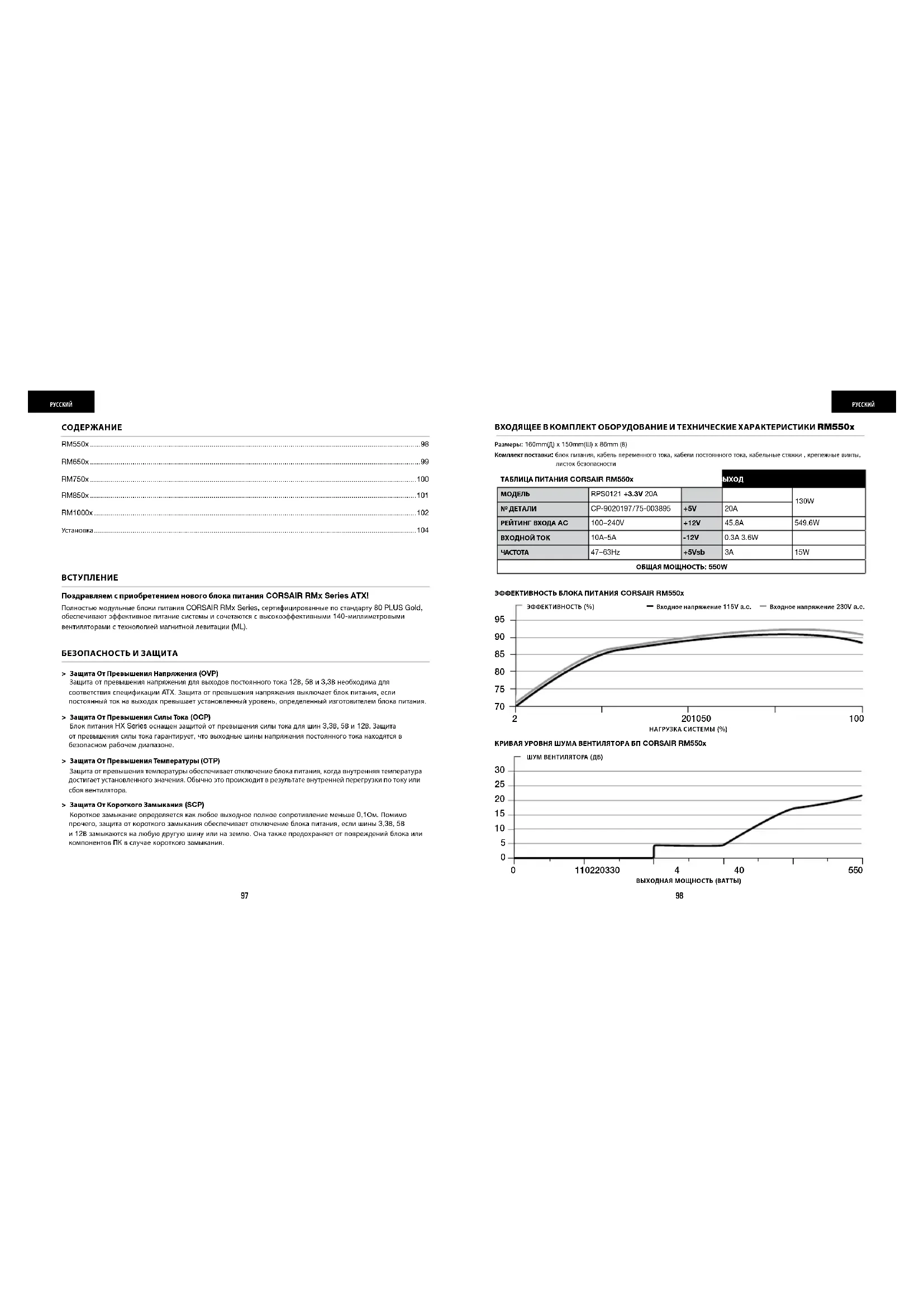

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ RM650 CORSAIR

Поздравляем с приобретением нового блока питания CORSAIR RMx Series ATXI

Полностью модульные блоки питания CORSAIR RMx Series, сертифицированные по стандарту 80 PLUS Gold, обеспечивают эффективное питание системы и сочетаются с высокоэффективными 140-мипиметровыми вентиляторами с технологией магнитной левитации (ML).

БЕЗОПАСНОСТЬ И ЗАЩИТА

> Защита От Превышения Напряжения (OVP)

Защита от превышения напряжения для выходов постоянного тока 12В, 5В и 3,3В необходима для соответствия спецификации АТХ. Защита от превышения напряжения выключает блок питания, если постоянный ток на выходах превышает установленный уровень, определенный изготовителем блока питания.

> Защита От Превышения Силы Тока (ОСР)

Блок питания HX Series оснащен защитой от превышения силы тока для шин 3,3В, 5В и 12В. Защита от превышения силы тока гарантирует, что выходные шины напряжения постоянного тока находятся в безопасном рабочем диапазоне.

> Защита От Превышения Температуры (ОТР)

Защита от превышения температуры обеспечивает отключение блока питания, когда внутренняя температура достигает установленного значения. Обычно это происходят в результате внутренней перегрузки по току или сбоя вентилятора.

> Защита От Короткого Замыкания (SCP)

Короткое замыкание определяется как любое выходное полное сопротивление меньше 0,10м. Понимо прочего, защита от короткого замыкания обеспечивает отключение блока питания, если шины 3,3В, 5В и 12В замыкаются на любую другую шину или на землю. Она также предохраняет от повреждении блока или компонентов ПК в случае короткого замыкания.

ВХОДЯЩЕЕ В КОМПЛЕКТ ОБОРУДОВАНИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РМ550x

Размеры: 160mm(Д) × 150mm(Ш) × 86mm (В)

Комплект поставкиє блюх питания, кабель переменного тока, кабели постоянного тока, кабельные стяжки , крепежные винты, листок безопасности

ТАБЛИЦА ПИТАНИЯ CORSAIR RM550x			ЫХОД
МОДЕЛЬ	RPS0121 +3.3V 20A			130W
No ДЕТАЛИ	CP-9020197/75-003895	+5V	20A
РЕЙТИНГ ВХОДА АС	100-240V	+12V	45.8A	549.6W
ВХОДНОЙ ТОК	10A-5A	-12V	0.3A 3.6W
ЧАСТОТА	47-63Hz	+5Vsb	3A	15W
ОВЩАЯ МОЩНОСТЬ: 550W

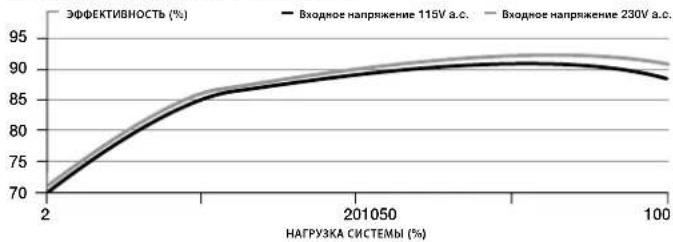

ЭФФЕКТИВНОСТЬ БЛОКА ПИТАНИЯ CORSAIR RM550x

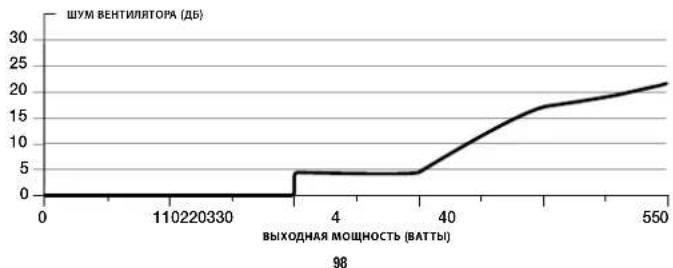

КРИВАЯ УРОВНЯ ШУМА ВЕНТИЛЯТОРА БП CORSAIR RM550x

РУССКИЙ

РУССКИЙ

ВХОДЯЩЕЕ В КОМПЛЕКТ ОБОРУДОВАНИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РМ650х

Размеры: 160mm(Д) x 150mm(Ш) x 86mm (В)

Комплект поставки: блок питания, кабель переменного тока, кабели постоянного тока, кабельные снижки, крепежные винты, писток безопасности

ТАБЛИЦА ПИТАНИЯ CORSAIR RM650x			ЫХОД
МОДЕЛЬ	RPS0122 +3.3V 20A			130W
No ДЕТАЛИ	CP-9020198/75-003096	+5V 20A
РЕЙТИНГ ВХОДА АС	100-240V +12V 45,8A		648W
ВХОДНОЙ ТОК	10A-5A	-12V	0,3A 3,6W
ЧАСТОТА	47-63Hz	+5Vsb	3A	15W
ОБЩАЯ МОЩНОСТЬ: 650W

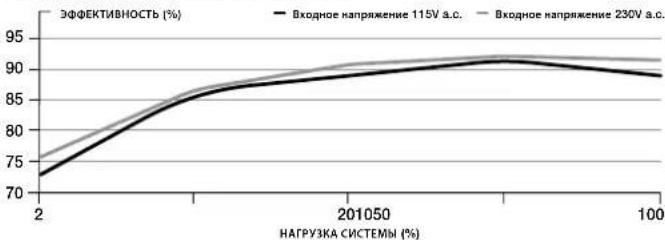

ЭФФЕКТИВНОСТЬ БЛОКА ПИТАНИЯ CORSAIR RM650x

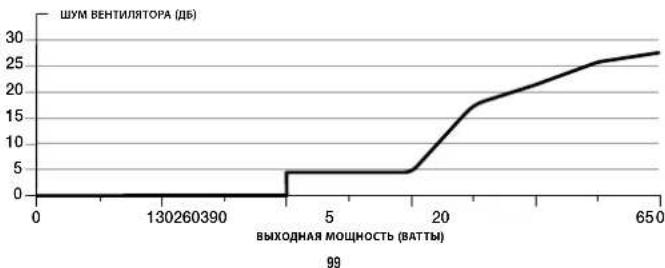

КРИВАЯ УРОВНЯ ШУМА ВЕНТИЛЯТОРА БП CORSAIR RM650x

ВХОДЯЩЕЕ В КОМПЛЕКТ ОБОРУДОВАНИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ RM750x

Размеры: 160mm(Д) × 150mm(Ш) × 86mm (В)

Комплект поставки: блок питания, кабель переменного тока, кабель постоянного тока, кабельные стяжки, крепежные аинты, листок безопасности

ТАБЛИЦА ПИТАНИЯ CORSAIR RM750x			ЫХОД
МОДЕЛЬ	RPS0123 +3.3V 20A			150W
No ДЕТАЛИ	CP-9020199/75-003897 +5V 20A
РЕЙТИНГ ВХОДА АС	100-240V +12V 62.5A		750W
ВХОДНОЙ ТОК	10A-5A	-12V	0.3A 3.6W
ЧАСТОТА	47-63Hz	+5Vsb	3A	15W
ОБЩАЯ МОЩНОСТЬ: 750W

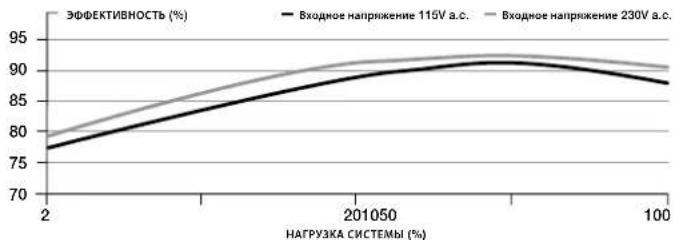

ЭФФЕКТИВНОСТЬ БЛОКА ПИТАНИЯ CORSAIR RM750x

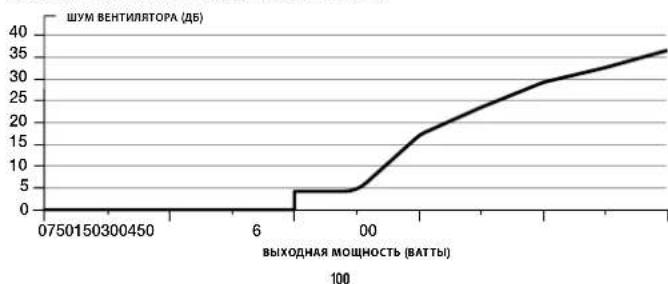

КРИВАЯ УРОВНЯ ШУМА ВЕНТИЛЯТОРА БП CORSAIR RM750x

РУССКИЙ

РУССКИЙ

ВХОДЯЩЕЕ В КОМПЛЕКТ ОБОРУДОВАНИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ RM850x

Размеры: 160mm(Д) x 150mm(Ш) x 86mm (В)

Комплект поставки: блок питания, кабель переменного тока, кабели постоянного тока, кабельные стяжки, крепежные винты, писток безопасности

ТАБЛИЦА ПИТАНИЯ CORSAIR RM850x			МАКС. НАГРУЗКА	МАКС. ВЫХОД
МОДЕЛЬ	RPS0124 +3.3V 20A			150W
No ДЕТАЛИ	CP-9020200/75-003090	+5V	20A
РЕЙТИНГ ВХОДА АС	100–240V	+12V	70.8A	849.6W
ВХОДНОЙ ТОК	10A–5A	-12V	0.3A 3.6W
ЧАСТОТА	47–63Hz	+5Vsb	3A	15W
ОБЩАЯ МОЩНОСТЬ: 850W

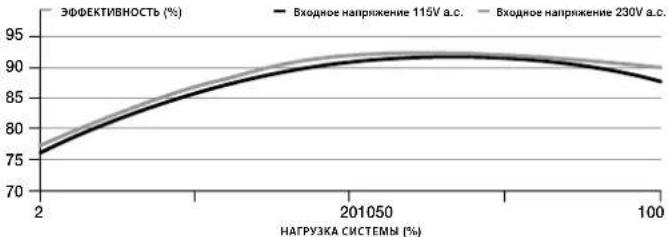

ЭФФЕКТИВНОСТЬ БЛОКА ПИТАНИЯ CORSAIR RM850x

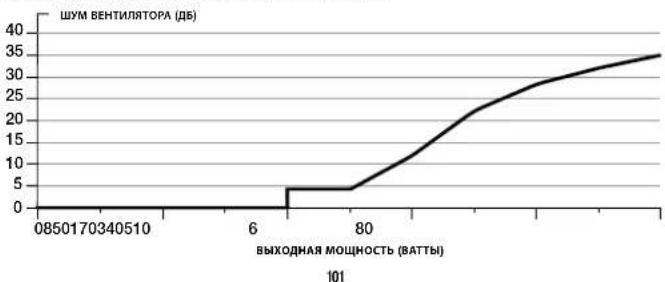

КРИВАЯ УРОВНЯ ШУМА ВЕНТИЛЯТОРА БП CORSAIR RM850x

ВХОДЯЩЕЕ В КОМПЛЕКТ ОБОРУДОВАНИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ RM1000x

Размеры: 180mm(Д) × 150mm(Ш) × 86mm (В)

Комплект поставки: блок питания, кабель переменного тока, кабель постоянного тока, кабельные стяжки, крепеяные винты, листок безопасности

ТАБЛИЦА ПИТАНИЯ CORSAIR RM1000x			ВЫХОД
МОДЕЛЬ	RPS0125 +3.3V 20A			150W
No ДЕТАЛИ	CP-9020201/75-003899	+5V	20A
РЕЙТИНГ ВХОДА АС	100-240V	+12V	83.3A	999.6W
ВХОДНОЙ ТОК	12A-6A	-12V	0.3A 3.6W
ЧАСТОТА	47-63Hz	+5Vsb	3A	15W
ОБЩАЯ МОЩНОСТЬ: 1000W

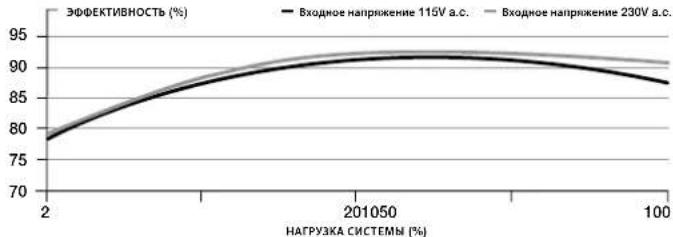

ЭФФЕКТИВНОСТЬ БЛОКА ПИТАНИЯ CORSAIR RM1000x

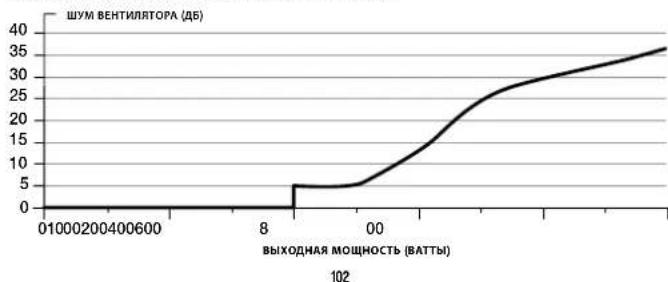

КРИВАЯ УРОВНЯ ШУМА ВЕНТИЛЯТОРА БП CORSAIR RM1000x

РУССКИЙ

ИНФОРМАЦИЯ О КАБЕЛЕ ДЛЯ CORSAIR RMx SERIES

Описание Количество
Разъем	Общая длина	550W	650W	750W	850W	1000W
ATX с 24 контактами	610mm(± 10mm)	1 1 1	1
EPS/ATX12V с 8 контактами (4 + 4)	650mm(± 10mm)	1 2 2	3
PCIe с 8 контактами (6 + 2)	750mm(± 10mm)	1 2 2	3
Кабель SATA (3 SATA – прямой угол)	750mm(± 10mm)	1 1 2	2
Кабель SATA (4 SATA – прямой угол)	850mm(± 10mm)	1 1 1	2
Кабель перифорийных устройств (4-контактный)	750mm(± 10mm)	1 1 1	2

РУССКИЙРУССКИ

УСТАНОВКА НОВОГО БЛОКА ПИТАНИЯ RMx SERIES

Действие 1.Извлечение установленного блока питания

ПРЕДУПРЕЖДЕНИЕ! Для нормальной работы необходимо использовать только кабели постоянного тока, прилагаемые к блоку питания. Можно использовать старые кабели, если они являются оригинальными кабелями CORSAIR того же типа. Проверьте тип имеющихся кабелей, прежде чем использовать их.

Выполняя сборку новой системы, сразу перейдите к действию 2:

1. Отсоедините шнур питания переменного тока от розетки или ИБП, а также от имеющегося блока питания.
2. Отсоедините все кабели питания от видеокарты, материнской платы и всех остальных периферийных устройств.
3. Следуйте инструкциям в руководстве для корпуса и извлеките имеющийся блок питания.
4. Перейдите к действию 2.

Действие 2. Установка нового блока питания

1. Убедитесь в том, что кабель питания переменного тока не подключен к блоку питания.
2. Следуйте инструкциям в руководстве для корпуса и установите блок питания с помощью поставляемых в комплекте винтов.
3. Подсоедините 24-контактный кабель (АТХ) к материнской плате. Подсоедините 8-контактный кабель +12В (EPS12V) к материнской плате.

a. Если материнская плата оснащена В-контактным гнездом +12В, подключите В-контактный кабель напрямую к материнской плате.
6. Если материнская плата оснащена 4-контактным гнездом, необходимо отсоединить 4-контактный кабель от 8-контактного кабеля, а затем подсоединить этот 4-контактный кабель напрямую к материнской плате.
с. Для некоторых материнских плат потребуется комбинация из кабелей на В + 4 контакта. Используйте необходимое количество кабелей EPS12V; не путайте их с кабелями PCIe.

1. Подсоедините кабели периферийных устройств, кабели PCI-Express и кабели SATA.

a. Подсоедините кабели SATA к гнездам питания твердотельного накопителя или жесткого диска SATA.
b. При необходимости подключите соответствующие кабели PCI-Express к разъему питания на видеокарте PCI-Express.
с. Подсоедините кабелериферийных устройства к любым периферийным устройствам, для которых требуется 4-контактный разъем.
d. Убедитесь в том, что все кабели надежно подсоединены. Сохраните все неиспользованные модульные кабели для добавления компонентов в будущем.

1. Подсоедините кабель питания переменного тока к блоку питания и включите его, переведя переключатель в положение включения (отмечено значком I).
