OFT 855 - Stół frezarski Güde - Bezpłatna instrukcja obsługi
Znajdź bezpłatnie instrukcję urządzenia OFT 855 Güde w formacie PDF.
| Typ produktu | Stół frezarski |
| Marka | Güde |
| Model | OFT 855 |
| Numer zamówienia | 58086 |
| Zasilanie | 230 V ~ 50 Hz |
| Moc nominalna | 1200 W |
| Maks. średnica frezu | 22 mm |
| Maks. wymiary obrabianego elementu | 2000 x 100 x 55 mm |
| Waga | 6,9 kg |
| Maks. waga kompatybilnej frezarki górnowrzecionowej | 4,5 kg |
| Klasa ochronności | II |
| Zastosowanie | Frezowanie drewna i materiałów podobnych |
| Konserwacja | Czyścić wilgotną szmatką; nie używać rozpuszczalników |
| Bezpieczeństwo | Nosić okulary ochronne, ochronniki słuchu i maskę przeciwpyłową |
| Pièces détachées (Części zamienne) | Dostępne na www.guede.com |
| Serwis klienta | support@ts.guede.com |
Często zadawane pytania - OFT 855 Güde
Pytania użytkowników dotyczące OFT 855 Güde
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Stół frezarski w formacie PDF za darmo! Znajdź swoją instrukcję OFT 855 - Güde i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. OFT 855 marki Güde.

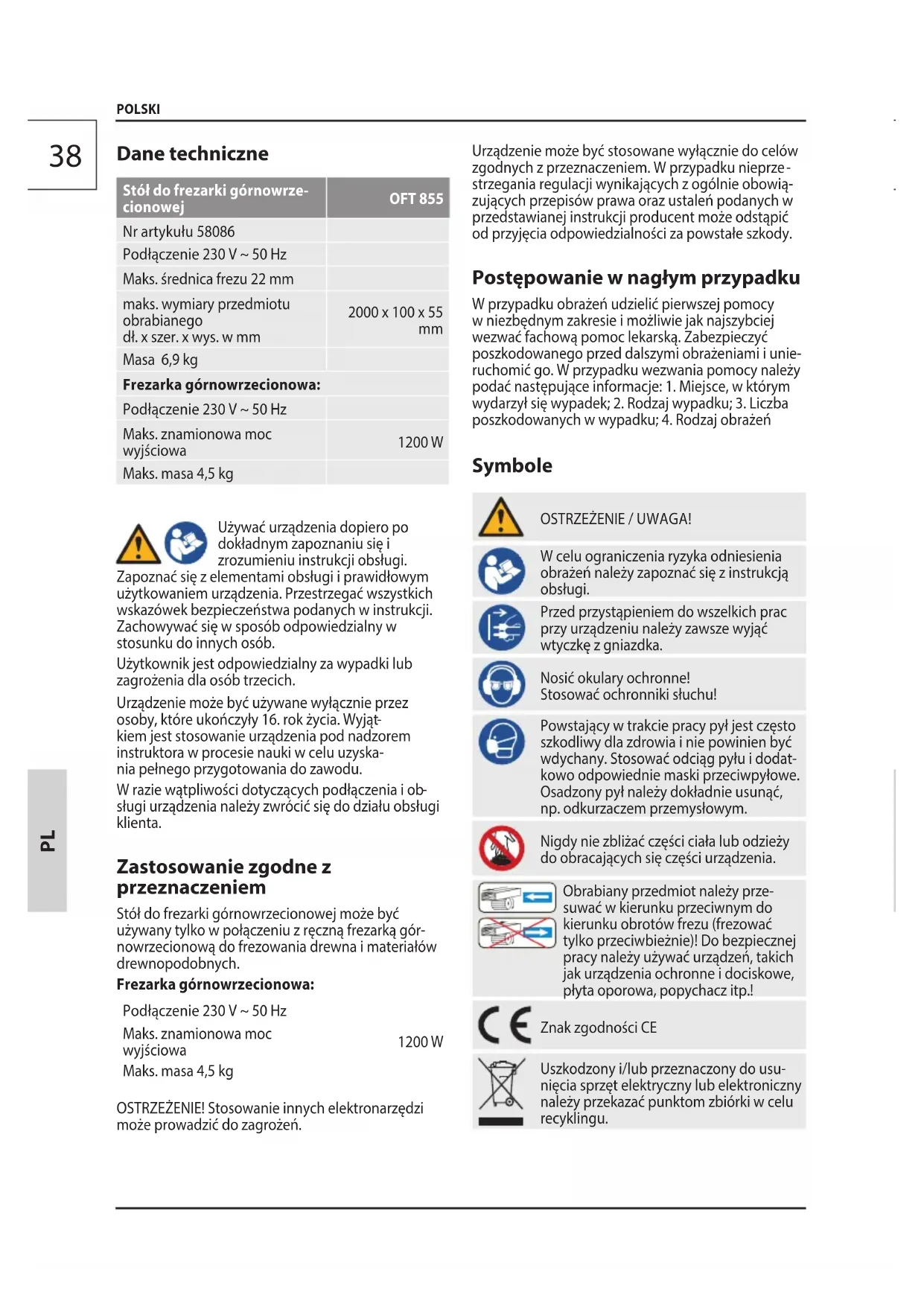

INSTRUKCJA OBSŁUGI OFT 855 Güde
Tłumaczenie oryginalnej instrukcji obsługi Stół do frezarki górnowrzecionowej
POLSKI Przed przystąpieniem do uruchomienia prosimy o dokładne zapoznanie się z instrukcją obsługi.
| Stół do frezarki górnowrzecionowej | OFT 855 |
| Nr artykułu 58086 | |
| Podłączenie 230 V ~ 50 Hz | |
| Maks. średnica frezu 22 mm | |
| maks. wymiary przedmiotu obrabianego dł. x szer. x wys. w mm | 2000 x 100 x 55 mm |
| Masa 6,9 kg | |
| Frezarka górnowrzecionowa: | |
| Podłączenie 230 V ~ 50 Hz | |
| Maks. znamionowa moc wyjściowa | 1200 W |
| Maks. masa 4,5 kg | |
Używać urządzenia dopiero po dokładnym zapoznaniu się i zrozumieniu instrukcji obsługi.
Zapoznać się z elementami obsługi i prawidłowym użytkowaniem urządzenia. Przestrzegać wszystkich wskazówek bezpieczeństwa podanych w instrukcji. Zachowywać się w sposób odpowiedzialny w stosunku do innych osób.
Użytkownik jest odpowiedzialny za wypadki lub zagrożenia dla osób trzecich.
Urządzenie może być używane wyłącznie przez osoby, które ukończyły 16. rok życia. Wyjątkiem jest stosowanie urządzenia pod nadzorem instruktora w procesie nauki w celu uzyskania pełnego przygotowania do zawodu.
W razie wątpliwości dotyczących podłączenia i obsługi urządzenia należy zwrócić się do działu obsługi klienta.
Zastosowanie zgodne z przeznaczeniem
Stół do frezarki górnowrzecionowej może być używany tylko w połączeniu z ręczną frezarką górnowrzecionową do frezowania drewna i materiałów drewnopodobnych.
Frezarka górnowrzecionowa:
Podłączenie 230 V \~ 50 Hz
Maks. znamionowa moc wyjściowa
1200 W
Maks. masa 4,5 kg
OSTRZEŻENIE! Stosowanie innych elektronarzędzi może prowadzić do zagrożeń.
Urządzenie może być stosowane wyłącznie do celów zgodnych z przeznaczeniem. W przypadku nieprzestrzegania regulacji wynikających z ogólnie obowiązujących przepisów prawa oraz ustaleń podanych w przedstawianej instrukcji producent może odstąpić od przyjęcia odpowiedzialności za powstałe szkody.
Postępowanie w nagłym przypadku
W przypadku obrażeń udzielić pierwszej pomocy w niezbędnym zakresie i możliwe jak najszybciej wezwać fachową pomoc lekarską. Zabezpieczyć poszkodowanego przed dalszymi obrażeniami i unieruchomić go. W przypadku wezwania pomocy należy podać następujące informacje: 1. Miejsce, w którym wydarzył się wypadek; 2. Rodzaj wypadku; 3. Liczba poszkodowanych w wypadku; 4. Rodzaj obrażeń
Symbole
OSTRZEŻENIE / UWAGA!
W celu ograniczenia ryzyka odniesienia obrażeń należy zapoznać się z instrukcją obsługi.
Przed przystąpieniem do wszelkich prac przy urządzeniu należy zawsze wyjąć wtyczkę z gniazdka.
Nosić okulary ochronne! Stosować ochronniki słuchu!
Powstający w trakcie pracy pył jest często szkodliwy dla zdrowia i nie powinien być wdychany. Stosować odciąg pyłu i dodatkowo odpowiednie maski przeciwpyłowe. Osadzony pył należy dokładnie usunąć, np. odkurzaczem przemysłowym.
Nigdy nie zbliżać części ciała lub odzieży do obracających się części urządzenia.
Obrabiany przedmiot należy przesuwać w kierunku przeciwnym do kierunku obrotów frezu (frezować tylko przeciwbieżnie)! Do bezpiecznej pracy należy używać urządzeń, takich jak urządzenia ochronne i dociskowe, płyta oporowa, popychacz itp.!
Znak zgodności CE
Uszkodzony i/lub przeznaczony do usu-nięcia sprzęt elektryczny lub elektroniczny należy przekazać punktom zbiórki w celu recyklingu.
Ogólne przepisy bezpieczeństwa podczas pracy z urządzeniami mocującymi
OSTRZEŻENIE Prosimy o dokładne zapoznanie się z instrukcją bezpieczeństwa i zawartymi w niej wskazówkami, które zostały dostarczone wraz z urządzeniem mocującym lub elektronarzędziem.
Brak przestrzegania instrukcji bezpieczeństwa i zawartych w niej wskazówek może być przyczyną porażenia prądem, pożaru i/lub powstania obrażeń.
Proszę zachować na przyszłość wszystkie wskazówki bezpieczeństwa i instrukcje.
Przed przystąpieniem do regulacji urządzenia lub wymiany wyposażenia należy wyjąć wtyczkę z gniazda i/lub odłączyć akumulator. Niezamierzone uruchomienie elektronarzędzi może być przyczyną wypadków.
Przed montażem elektronarzędzia należy prawidłowo zmontować urządzenie mocujące. Prawidłowy montaż jest ważny, aby zapobiec ryzyku zawalenia się.
Przed użyciem elektronarzędzia należy dokładnie przymocować je do urządzenia mocującego. Osunięcie się elektronarzędzia z urządzenia mocującego może spowodować utratę kontroli.
Umieścić urządzenie mocujące na stabilnej, płaskiej i poziomej powierzchni. Jeśli urządzenie mocujące będzie się ślizgać lub chybotać, elektrona-rzędzie nie może być prowadzone równomiernie i bezpiecznie.
Nie przeciązać urządzenia mocującego ani nie używać go jako drabiny lub rusztowania. Przeciążenie lub stanie na urządzeniu mocującym może spowodować przesunięcie środka ciężkości do góry i przewrócenie się urządzenia.
Pozostałe wskazówki bezpieczeństwa i instrukcje robocze
Ważne jest również przestrzeganie instrukcji obsługi zamontowanej frezarki górnowrzecionowej.
Należy zawsze stosować odpowiednie pierścienie stołowe proporcjonalne do wielkości narzędzia frezującego.
Stosować wyposażenie ochronne. Podczas prac z maszyną stale nosić okulary ochronne. Zaleca się nosić odzież ochronną, jak maska przeciwpyłowa, rękawice ochronne, solidne obuwie antypoślizgowe oraz ochrona słuchu.
Nosić ochronę słuchu. Hałas może prowadzić do utraty słuchu.
Powstający w trakcie pracy pył jest często szkodliwy dla zdrowia i nie powinien być wdychany. Stosować odciąg pyłu i dodatkowo odpowiednie maski przeciwpyłowe. Osadzony pył należy dokładnie usunąć, np. odkurzaczem przemysłowym.
Podczas kontaktu z ostrzami i tarczami piły należy zawsze nosić ściśle przylegające rękawice.
Ostrzeżenie przed wyrzucanymi częściami Podczas prac z maszyną stale nosić okulary ochronne.
Ostrzeżenie przed obrażeniami dłoni / zmiażdżeniami Nie wkładać rąk do obszaru zagrożenia pracującej maszyny. Koniecznie używać urządzeń ochronnych maszyny.
Nie usuwać wiórów i ścinek z pracującej maszyny. Odrzut jest nagłą reakcją spowodowaną niekontrolowanym prowadzeniem małych przedmiotów obrabianych. Zaczepienie lub zablokowanie prowadzi do nagłego zatrzymania obracającego się narzędzia roboczego. Powoduje to zryw pozbawionego kontroli elektronarzędzia w kierunku przeciwnym do kierunku obrotów narzędzia w miejscu zablokowania.
Przy obróbce wąskich detali należy zawsze używać poziomych elementów dociskających. Niekontrolowane przechylenie przedmiotu obrabianego może spowodować niebezpieczną sytuację.
Urządzenia nie wolno używać do frezowania po łuku.
Nieprawidłowe użycie narzędzi frezujących, elementów obrabianych i uchwytów do prowadzenia przedmiotu obrabianego może prowadzić do sytuacji niebezpiecznych. Operator musi zostać poinstruowany w zakresie obchodzenia się z przedmiotem obrabianym, stosowania, regulacji i obsługi urządzeń mocujących i prowadzących przedmiot obrabiany, jak również w zakresie doboru narzędzi frezujących.
Niekonserwowane narzędzia mogą powodować niekontrolowane sytuacje. Używać wyłącznie ostrych, konserwowanych narzędzi do frezowania, które zostały ustawione zgodnie z zaleceniami producenta narzędzi.
Nigdy nie zbliżać części ciała lub odzieży do obra- cających się części urządzenia.
Przed przystąpieniem do nastawy, wymiany wyposażenia jak np. brzeszczotu, wiertła lub frezu należy wyjąć wtyczkę z gniazdka i/lub odłączyć akumulator. Wymienione środki ostrożności zapobiegają przypadkowemu uruchomieniu elektronarzędzia.
Podczas frezowania należy trzymać ręce z dala od ogranicznika. W miarę możliwości należy stosować urządzenia dociskowe (dociski) w połączeniu z ogranicznikiem.
Brak ograniczników poprzecznych może spowodować odrzut. Do frezowania powierzchni wewnętrznych należy stosować tylne i/lub przednie ograniczniki poprzeczne zamocowane na ograniczniku frezarki.
Frez musi być prawidłowo zamocowany w maszynie. Obrabiany przedmiot należy przesuwać w kierunku przeciwnym do kierunku obrotów frezu (frezować tylko przeciwbieżnie)! Do bezpiecznej pracy należy używać urządzeń, takich jak urządzenia ochronne i dociskowe, płyta oporowa, popychacz itp.!
Prędkość należy dobrać odpowiednio do obrabiane - go materiału. Stosować wyłącznie narzędzia robocze, których dopuszczalna prędkość obrotowa jest co najmniej równa najwyższej prędkości obrotowej maszyny na biegu jałowym.
W przypadku przedmiotów obrabianych szerszych lub dłuższych niż blat stołu, należy zapewnić odpowiednie podparcie, np. przedłużenia stołu lub közły robocze.
Po frezowaniu należy przywrócić frezarkę górnowrzecionową do pozycji wyjściowej (zwolnić dźwignię zaciskową blokady stopy frezarki).
Przyłączenie do sieci
⚠️ Eksploatacja jest dopuszczalna tylko z wyłącznikiem różnicowoprądowym (RCD maks. prąd uszkodzeniowy 30 mA).
Podłączać tylko do jednofazowego prądu prze- miennego i tylko do napięcia sieciowego podanego na tabliczce znamionowej. Możliwe jest również podłączenie do gniazdek bez uziemienia, ponieważ urządzenie posiada II klasę ochrony.
Maszynę podłączać do gniazdka sieciowego tylko w stanie wyłączonym.
Konserwacja
⚠️ Przed przystąpieniem do wszelkich prac przy urządzeniu należy zawsze wyjąć wtyczkę z gniazdka.
Naprawy i prace, które nie zostały opisane w tej instrukcji, należy powierzać wyłącznie odpowiednio wykwalifikowanym pracownikom.
Używać tylko oryginalnego wyposażenia i części zamiennych.
Nie czyścić tworzyw sztucznych rozpuszczalnikami lub cieczami łatwopalnymi bądź trującymi. Do czyszczenia należy użyć zwilżonej szmatki.
Uwaga! Jeżeli przewód przyłączeniowy tego urządzenia zostanie uszkodzony, musi zostać wymieniony przez producenta lub jego przedstawiciela bądź osobę o takich samych kwalifikacjach, aby uniknąć zagrożeń.
Tylko regularnie konserwowane i starannie utrzymywane urządzenie może spełniać w zadowalający sposób warunki, do których zostało przeznaczone. Brak właściwej konserwacji i pielęgnacji może powodować trudne do przewidzenia wypadki i obrażenia.
W razie potrzeby nasze części zamienne można znaleźć w Internecie na stronie www.guede.com.
Serwis
Czy mają Państwo pytania natury technicznej? Czy może chodzi o reklamację? Czy potrzebują Państwo części zamiennych lub instrukcji obsługi? Na głównej stronie firmy Güde GmbH & Co. KG (www.guede.com) w dziale Serwis udzielimy Państwu pomocy szybko i bez zbędnej biurokracji. Prosimy pozwolić nam sobie pomóc. Aby w przypadku reklamacji można było dokładnie zidentyfikować Państwa urządzenie, prosimy o podanie numeru seryjnego oraz numeru artykułu i roku produkcji. Wszystkie te dane znajdują się na tabliczce znamionowej.
Tel.: +49 (0) 79 04 / 700-360
Faks: +49 (0) 79 04 / 700-51999
E-mail: support@ts.guede.com
Tłumaczenie Deklaracji zgodności WE
Niniejszym oświadczamy, my że koncepcja i konstrukcja przedstawionych poniżej urządzeń w wersji, która jest wprowadzona do obiegu, odpowiada stosownym podsta-wowym wymogom dyrektyw UE dotyczących bezpieczeństwa i higieny. Niniejsza deklaracji przestaje obowiązywać w przypadku zmiany urządzenia, która nie została z nami skonsultowana.
