INSTRUKCJA OBSŁUGI Transita 110 NORDMENDE

CYFROWE RADIO INSTRUKCJA OBSŁUGI Nordmende Transita 110Strona 94 1 Wstęp Szanowni Klienci, gratulujemy wyboru urządzenia Nordmende Transita 110. Poniższa instrukcja obsługi pomaga w zapoznaniu się z wieloma funkcjami cyfrowego radia i umożliwia ich optymalne wykorzystanie. Wskazówki dotyczące obsługi staraliśmy się sformułować w sposób jak najbardziej przystępny oraz zwięzły. Urządzenie można doposażać w nowe funkcje poprzez instalację aktualizacji oprogramowania. Aktualizacje mogą spowodować pojawienie się nowych kroków obsługi i funkcji, które nie są wyjaśnione w niniejszej instrukcji obsługi. Mogą one także zmienić działanie już dostępnych funkcji. Z tego powodu zalecamy okresowe odwiedzanie witryny internetowej firmy TechniSat w celu pobrania aktualnej wersji instrukcji obsługi posiadanego urządzenia. Życzymy przyjemnego korzystania z urządzenia Nordmende Transita 110!

1.1 Zastosowanie zgodne z przeznaczeniem

Urządzenie jest przeznaczone do odbioru audycji radiowych nadawanych w paśmie FM/ DAB/DAB+. Urządzenie jest przeznaczone do użytku prywatnego i nie jest przystosowane do eksploatacji przemysłowej lub usługowej.

1.2 Grupa docelowa niniejszej instrukcji obsługi

Instrukcja obsługi jest skierowana do wszystkich osób, które

• utylizują urządzenie.Strona 95

1.3 Symbole zastosowane w instrukcji obsługi

Pewne elementy instrukcji obsługi są oznaczone specjalnymi symbolami. Wskazują one, czy dany tekst jest normalnym tekstem

• wyliczeniem, lub > krokiem obsługi.

Niniejszym firma TechniSat deklaruje, że urządzenie radiowe Nordmende Transita 110 jest zgodne z dyrektywą 2014/53/UE. Pełen tekst deklaracji zgodności UE jest dostępny pod adresem internetowym: http://konf.tsat.de/?ID=11713Strona 96 2 Spis treści 1 Wstęp .................................................................................................. 94

1.1 Zastosowanie zgodne z przeznaczeniem .............................................................. 94

1.2 Grupa docelowa niniejszej instrukcji obsługi .......................................................94

1.3 Symbole zastosowane w instrukcji obsługi ..........................................................95

• 1.4 Dyrektywy p. 95
• 2 Spis treści p. 96
• 3 Ilustracje p. 98
• 3.1 Tylna strona p. 98
• 3.2 Górna strona p. 99
• 4 Bezpieczeństwo urządzenia p. 100
• 4.1 Ustawianie urządzenia p. 101

4.2 Wskazówki dotyczące utylizacji ............................................................................. 102

6 Przygotowanie urządzenia do pracy .................................................. 106

7.1 Włączanie/wyłączanie urządzenia ........................................................................109

8.1.3 Automatyczne wyszukiwanie stacji radiowych .................................................112

8.1.4 Sprawdzanie siły sygnału ........................................................................................ 112 8.1.5 Odtwarzanie stacji radiowej ................................................................................... 113

8.1.6 Wykorzystywanie pamięci ulubionych stacji ......................................................113

8.1.7 Informacje o stacji radiowej ...................................................................................114 8.2 Radio FM.....................................................................................................................114

8.2.1 Ręczne ustawianie określonej częstotliwości ..................................................... 114

8.2.2 Automatyczne wyszukiwanie stacji radiowych ..................................................114

8.2.3 Ustawienia wyszukiwania .......................................................................................115

8.2.4 Wykorzystywanie pamięci ulubionych stacji ......................................................115

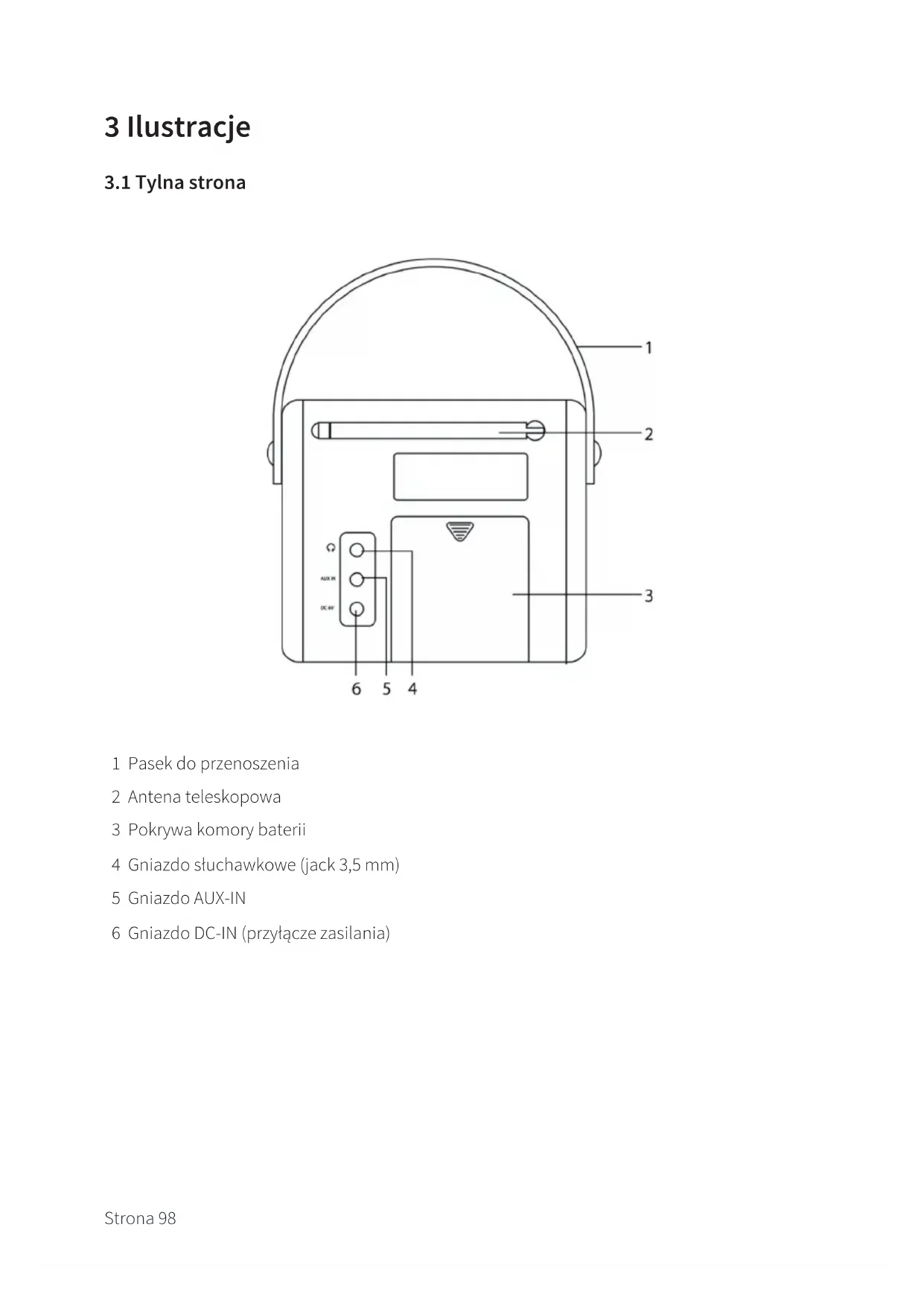

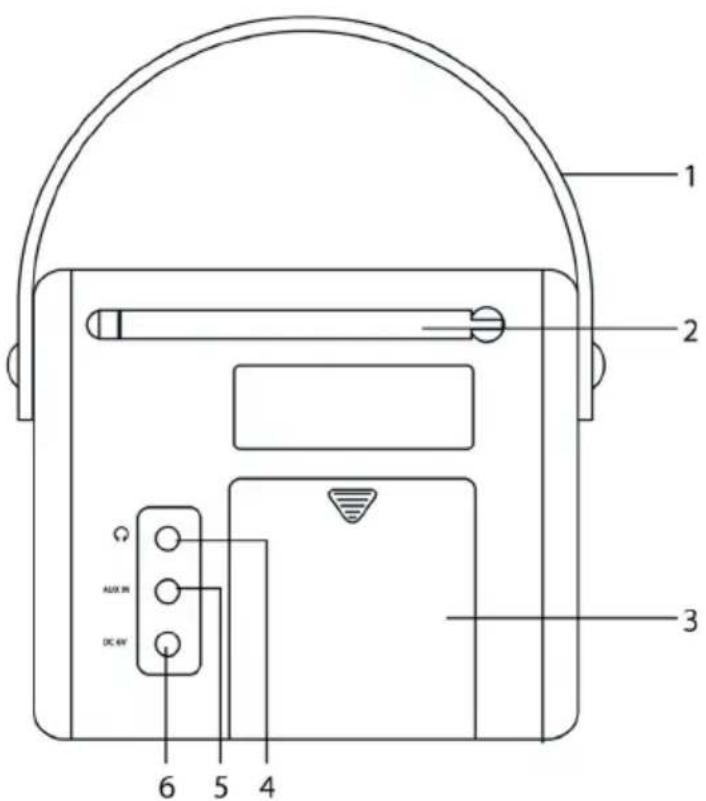

1 Pasek do przenoszenia 2 Antena teleskopowa 3 Pokrywa komory baterii 4 Gniazdo słuchawkowe (jack 3,5 mm) 5 Gniazdo AUX-IN 6 Gniazdo DC-IN (przyłącze zasilania)Strona 99

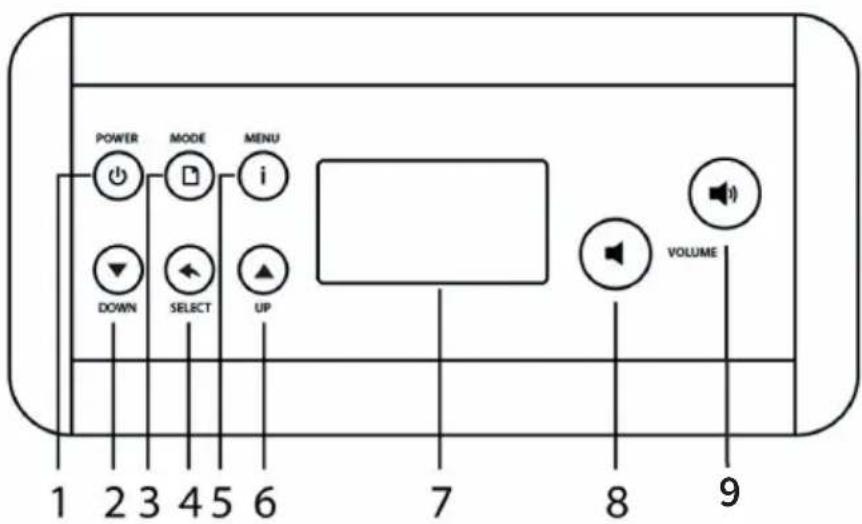

2 Przycisk DOWN 3 Przycisk MODE — przełączanie trybu odtwarzania 4 Przycisk SELECT (wybór/potwierdzenie) 5 MENU — wywoływanie menu 6 Przycisk UP 7 WYŚWIETLACZ 8 Głośność - (ciszej) 9 Głośność + (głośniej)Strona 100 4 Bezpieczeństwo urządzenia Dokładnie przeczytaj wszystkie wskazówki dotyczące bezpieczeństwa i zachowaj je na wypadek ew. późniejszych pytań. Zawsze stosuj się do wszystkich ostrzeżeń i wskazówek zawartych w poniższej instrukcji obsługi oraz zamieszczonych z tyłu urządzenia. Wskazówki dotyczące bezpieczeństwa Zachowaj ostrożność w trakcie stosowania zasilacza sieciowego!

• Urządzenie może być podłączane tylko do zasilania 100–240 V~, 50/60 Hz. Nigdy nie próbuj zasilać urządzenia napięciem o innych parametrach.

• Stosuj wyłącznie dołączony do urządzenia zasilacz sieciowy.

• Zasilacz można podłączyć dopiero po prawidłowej instalacji.

• W przypadku awarii zasilacza lub urządzenia, jego uruchamianie jest zabronione.

• W trakcie odłączania przewodu zasilania od gniazda zawsze przytrzymuj wtyczkę i nigdy nie pociągaj za przewód.

• W celu uniknięcia porażenia prądem elektrycznym nie narażaj urządzenia na zalanie deszczem ani na działanie wilgoci.

• Nie uruchamiaj urządzenia w pobliżu wanien, basenów lub tryskającej wody.

• Nie stawiaj na urządzeniu żadnych zbiorników z wodą, np. wazonów. Mogą się one przewrócić, a wyciekła ciecz może spowodować poważne uszkodzenia lub ryzyko porażenia elektrycznego.

• W przypadku przedostania się do wnętrza urządzenia obcych przedmiotów lub wody natychmiast wyciągnij wtyczkę z gniazda zasilania. Przed ponownym uruchomieniem urządzenia zleć jego sprawdzenie specjaliście. Niezastosowanie się do tego zalecenia pociąga za sobą niebezpieczeństwo porażenia elektrycznego.

• Nie otwieraj obudowy. Niezastosowanie się do tego zalecenia pociąga za sobą niebezpieczeństwo porażenia elektrycznego.

• Nigdy nie podejmuj prób samodzielnej naprawy urządzenia. W przypadku uszkodzenia zawsze kontaktuj się z serwisem producenta.

• W żadnym wypadku nie otwieraj urządzenia. Czynność taką może wykonywać wyłącznie specjalista.

• Nie dopuść, aby ciała obce, np. igły, monety itp., przedostały się do wnętrza urządzenia.

• Styki przyłączeniowe na tylnej stronie urządzenia nie mogą mieć kontaktu z metalowymi przedmiotami i nie można ich dotykać palcami. Niezastosowanie się do tego zalecenia może spowodować zwarcie.Strona 101

• Nie stawiaj na urządzeniu źródeł otwartego ognia, np. świec.

• Nigdy nie zezwalaj na obsługiwanie urządzenia przez dzieci pozbawione nadzoru.

• Czynności konserwacyjne zlecaj wykwalifikowanym specjalistom. Niezastosowanie się do tego zalecenia stwarza niebezpieczeństwo obrażeń.

• Także po wyłączeniu i w trybie czuwania urządzenie pozostaje podłączone do sieci zasilania. Gdy urządzenie nie będzie używane przez dłuższy czas, odłącz wtyczkę od gniazda zasilania. Pociągaj wyłącznie za wtyczkę, nie za kabel.

• W trakcie odsłuchu radia nie stosuj wysokiej głośności. Może to spowodować trwałe uszkodzenia słuchu.

4.1 Ustawianie urządzenia

• Ustaw urządzenie na stabilnym, bezpiecznym i poziomym podłożu. Zapewnij dobrą wentylację.

• Nie stawiaj urządzenia na miękkim podłożu, takim jak dywan lub koc, ani w pobliżu firanek oraz zasłon. Może to spowodować zatkanie otworów wentylacyjnych. Może to zaburzyć niezbędną cyrkulację powietrza. To z kolei może być przyczyną pożaru.

• Urządzenie nie może być zasłonięte zasłonami, firanami, kocami ani gazetami.

• Nie stawiaj urządzenia w pobliżu źródeł ciepła takich jak kaloryfery. Unikaj miejsc bezpośrednio nasłonecznionych oraz miejsc o bardzo dużym zapyleniu.

• Miejsce ustawienia nie może znajdować się w pomieszczeniu o wysokiej wilgotności powietrza, takim jak np. kuchnia lub sauna. Opad kondensatu może spowodować uszkodzenie urządzenia. Urządzenie jest przeznaczone do eksploatacji w suchym pomieszczeniu oraz w umiarkowanym klimacie. Nie wolno dopuścić do zachlapania urządzenia wodą.

• Urządzenie może być eksploatowane wyłącznie w pozycji poziomej.

• Nie stawiaj na urządzeniu żadnych ciężkich przedmiotów.

• W przypadku przenoszenia urządzenia z otoczenia o niskiej temperaturze do otoczenia o wysokiej temperaturze dojść może do skroplenia się wilgoci w jego wnętrzu. W takiej sytuacji odczekaj ok. godzinę przed włączeniem urządzenia.

• Przewód zasilania ułóż tak, aby nie spowodować zagrożenia potknięcia się.

• Gniazdo zasilania winno znajdować się w miarę możliwości w pobliżu urządzenia.

• W celu podłączenia zasilania całkowicie wciśnij wtyczkę do gniazda zasilania.

• Wykorzystaj odpowiednie, łatwo dostępne przyłącze zasilania i unikaj stosowania gniazd wielokrotnych.Strona 102

• Nie chwytaj wtyczki ani zasilacza mokrymi rękami, ponieważ stwarza to zagrożenie porażenia prądem elektrycznym!

• W przypadku pojawienia się usterek lub wydobywania się dymu z obudowy, natychmiast wyciągnij wtyczkę z gniazda zasilania!

• Przed nadejściem burzy z wyładowaniami wyciągnij wtyczkę z gniazda zasilania.

• Gdy urządzenie nie będzie stosowane przez dłuższy czas, np. przed rozpoczęciem długiej podróży, odłącz wtyczkę od zasilania.

• Zbyt wysoka głośność, szczególnie w przypadku stosowania słuchawek, może spowodować uszkodzenia słuchu.

• Nie stawiaj urządzenia w pobliżu źródeł silnego pola magnetycznego (np. silników, głośników, transformatorów).

• Nie zostawiaj urządzenia w zamkniętym i nasłonecznionym samochodzie, ponieważ może to spowodować odkształcenia.

4.2 Wskazówki dotyczące utylizacji

Niebezpieczeństwo uduszenia! Opakowania i jego elementów nie można przekazywać dzieciom. Folia i inne materiały opakowaniowe mogą spowodować uduszenie.Strona 103

4.3 Utylizacja urządzenia

Opakowanie urządzenia składa się wyłącznie z materiałów nadających się do ponownego przetworzenia. Materiały te należy odpowiednio posortować celem ponownego wykorzystania. Zużyte urządzenia nie są bezwartościowymi odpadami. Przyjazna dla środowiska naturalnego utylizacja umożliwia pozyskanie cennych surowców. Wszelkich informacji dotyczących przyjaznej dla środowiska naturalnego utylizacji urządzenia udzieli lokalna jednostka samorządowa lub miejska. Po zakończeniu okresu eksploatacji produkt nie może zostać wyrzucony do odpadów gospodarczych, lecz musi być zdany w punkcie utylizacji urządzeń elektrycznych i elektronicznych. Wskazuje na to symbol na produkcie, instrukcji użytkowania oraz na opakowaniu. Zastosowane materiały są przydatne do ponownego wykorzystania zgodnie z ich oznaczeniami. Dzięki utylizacji, ponownemu użyciu materiałów i innym formom ponownego wykorzystania zużytych urządzeń ich użytkownik wnosi ważny wkład w ochronę środowiska naturalnego. Baterie i akumulatory mogą zawierać substancje toksyczne szkodliwe dla zdrowia i dla środowiska naturalnego. Baterie/akumulatory podlegają zapisom dyrektywy europejskiej 2006/66/WE. Nie można wyrzucać ich wraz z odpadami gospodarczymi.Strona 104 Utylizacja opakowania: Nowe urządzenie jest przesyłane do klienta w chroniącym je opakowaniu. Wszystkie zastosowane materiały są przyjazne dla środowiska naturalnego i nadają się do ponownego wykorzystania. Prosimy o współpracę i utylizację opakowania w sposób przyjazny dla środowiska naturalnego. Informacje dotyczące aktualnych metod utylizacji dostępne są u sprzedawcy oraz w lokalnej jednostce utylizacji materiałów. Niebezpieczeństwo uduszenia! Opakowania i jego elementów nie można przekazywać dzieciom. Folia i inne materiały opakowaniowe mogą spowodować uduszenie. Utylizacja urządzenia: Zużyte urządzenia nie są bezwartościowymi odpadami. Przyjazna dla środowiska naturalnego utylizacja umożliwia pozyskanie cennych surowców. Wszelkich informacji dotyczących przyjaznej dla środowiska naturalnego utylizacji urządzenia udzieli lokalna jednostka samorządowa lub miejska. Przed przekazaniem urządzenia do utylizacji konieczne jest wyjęcie znajdujących się w nim baterii/akumulatorów. Urządzenie jest oznaczone zgodnie z dyrektywą 2012/19/UE dotyczącą utylizacji urządzeń elektrycznych i elektronicznych (WEEE). Po zakończeniu okresu eksploatacji produkt nie może zostać wyrzucony do odpadów gospodarczych, lecz musi być zdany w punkcie utylizacji urządzeń elektrycznych i elektronicznych. Wskazuje na to symbol na produkcie, instrukcji użytkowania oraz na opakowaniu. Zastosowane materiały są przydatne do ponownego wykorzystania zgodnie z ich oznaczeniami. Dzięki utylizacji, ponownemu użyciu materiałów i innym formom ponownego wykorzystania zużytych urządzeń ich użytkownik wnosi ważny wkład w ochronę środowiska naturalnego. Ważna wskazówka dotycząca utylizacji baterii/akumulatorów. Baterie/akumulatory mogą zawierać substancje toksyczne szkodliwe dla środowiska naturalnego. Z tego względu utylizacja baterii/akumulatorów musi odbywać się zgodnie z obowiązującymi wymogami prawnymi. W żadnym wypadku nie wyrzucaj baterii/akumulatorów do normalnych odpadów komunalnych. Zużyte baterie/akumulatory mogą zostać przekazane do utylizacji sprzedawcy lub do specjalnego punktu utylizacji.Strona 105

Sprawdź, czy w dostawie znajdują się następujące elementy wyposażenia:

• Odbiornik radiowy DAB-FM

• Pasek do przenoszenia,

5.2 Cechy użytkowe urządzenia

• Cyfrowe radio DAB umożliwia korzystanie z cyfrowego formatu zapewniającego najwyższą jakość dźwięku, porównywalną z jakością uzyskiwaną podczas odtwarzania płyt CD.

• Radio odbiera częstotliwości w paśmie FM 87,5–108 MHz (analogowym) oraz w paśmie DAB/DAB+ III 174–240 MHz (cyfrowym).

• Pamięć ulubionych mieści do 10 stacji w trybie DAB oraz FM.

• Odtwarzanie zewnętrznego źródła dźwięku za pośrednictwem gniazda AUX IN

• Zasilanie bateryjneStrona 106 6 Przygotowanie urządzenia do pracy

6.1 Korekta ustawienia anteny

Liczba i jakość odbieranych stacji radiowych zależy od warunków odbioru w miejscu ustawienia. Antena teleskopowa DAB-/FM umożliwia uzyskanie idealnej jakości odbioru. Antena musi być całkowicie wysunięta i ustawiona w miejscu zapewniającym prawidłowy odbiór. > Ustaw antenę teleskopową i wyciągnij ją. Ważne jest precyzyjne ustawienie anteny teleskopowej, w szczególności w obszarach o słabym zasięgu DAB+. Strona internetowa „www.digitalradio.de” umożliwia szybką lokalizację najbliższego nadajnika radiowego. Rozpocznij pierwsze wyszukiwanie przy oknie skierowanym w stronę nadajnika. Złe warunki atmosferyczne pogarszają jakość odbioru DAB+. W trakcie odtwarzania stacji radiowej nie dotykaj anteny teleskopowej. Może to spowodować pogorszenie parametrów odbioru oraz zanikanie dźwięku.

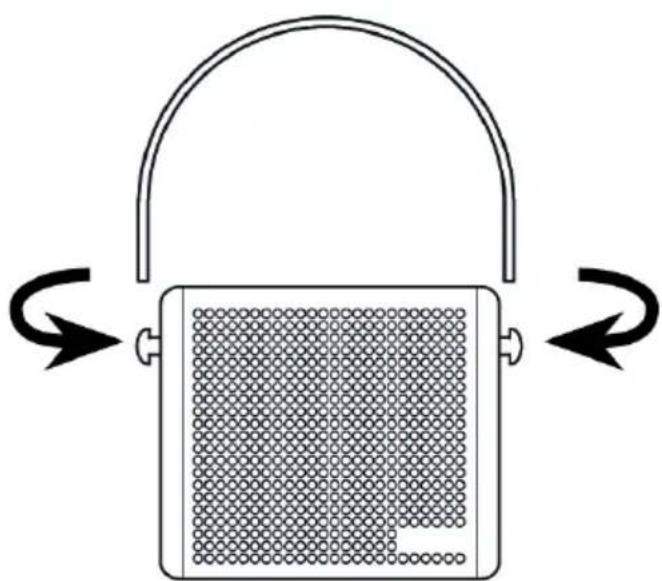

6.2 Montaż paska do przenoszenia

Załóż pasek w przedstawiony poniżej sposób.Strona 107

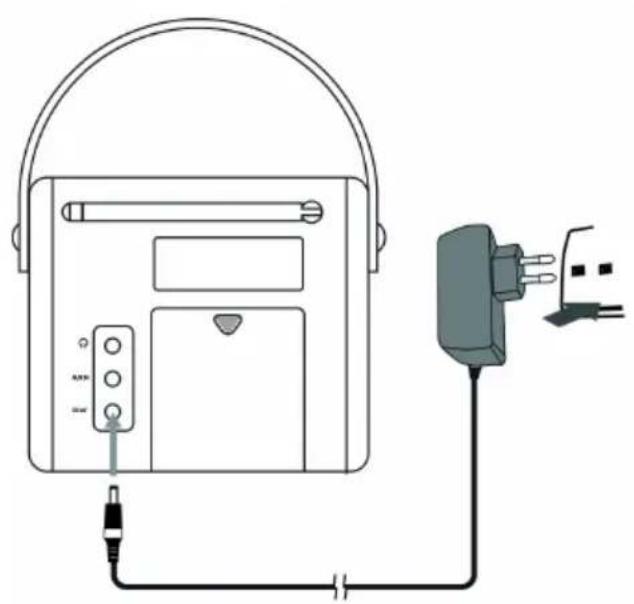

6.3 Podłączanie zasilacza

Podłącz urządzenie do zasilania, wykorzystując w tym celu zasilacz (100–240 V ~, 50/60 Hz). Drugi koniec kabla zasilania podłącz do gniazda zasilania DC-IN urządzenia. Włącz radio w sposób opisany w punkcie 7.1. Po podłączeniu zasilania i włączeniu urządzenia na wyświetlaczu pojawi się komunikat Wilkommen zu Digital Radio. Urządzenie rozpocznie wyszukiwanie sygnału godziny i daty. Operacja ta może chwilę zająć. Jeśli urządzenie nie będzie stosowane, odłącz zasilacz od gniazda. Przed nadejściem burzy z wyładowaniami wyciągnij zasilacz z gniazda. Gdy urządzenie nie będzie stosowane przez dłuższy czas, np. przed rozpoczęciem długiej podróży, odłącz zasilacz od gniazda.Strona 108

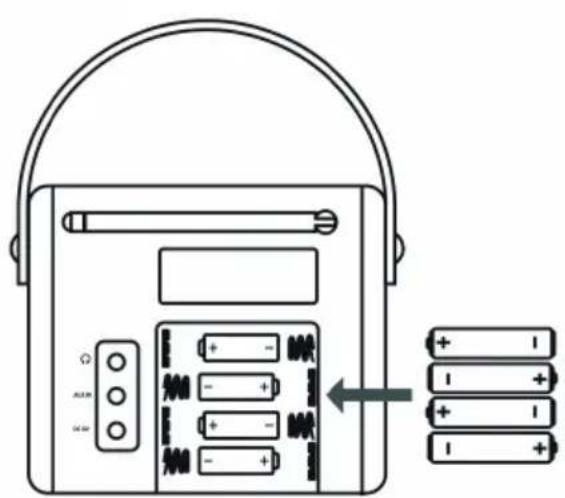

6.4 Wkładanie baterii

Alternatywnie do zasilania sieciowego, urządzenie może także korzystać z typowych, dostępnych w handlu baterii/akumulatorów. W tym celu włóż do radia 4 baterie 1,5 V typu AA (nie należą one do zakresu dostawy) zgodnie z oznaczeniami polaryzacji. Odpowiednio wcześnie wymieniaj wyczerpane baterie/akumulatory. Stosuj wyłącznie akumulatory przeznaczone do zasilania urządzenia. Nie stosuj jednocześnie nowych i wyczerpanych baterii/akumulatorów. Nie stosuj baterii/akumulatorów różnych typów. Niezastosowanie się do tego zalecenia może spowodować rozszczelnienie baterii/ akumulatorów oraz/lub poważne uszkodzenia urządzenia i pożar w wyniku intensywnego nagrzewania się. Zastosuj się do treści wskazówek dotyczących utylizacji baterii/akumulatorów. Czas pracy w trybie DAB/UKF przy zasilaniu bateryjnym wynosi około 8 godzin i jest zależny od ustawień urządzenia.Strona 109

7 Podstawowa obsługa

7.1 Włączanie/wyłączanie urządzenia

W celu włączenia urządzenia Transita 110 naciśnij przycisk POWER. Urządzenie rozpocznie odtwarzanie w ostatnio uruchomionym trybie. W celu wyłączenia urządzenia ponownie naciśnij przycisk POWER. W przypadku zasilania urządzenia z sieci na wyświetlaczu widoczna będzie data i godzina (Standby). W trybie zasilania bateryjnego wyświetlacz się wyłączy.

W celu dokonania dodatkowych ustawień lub zmiany ustawień aktualnych konieczne jest zazwyczaj skorzystanie z menu. W celu wywołania menu naciśnij przycisk MENU. Nawigacja w menu możliwa jest poprzez naciskanie przycisków UP i DOWN. W celu aktywowania/zapisu funkcji lub opcji naciśnij przycisk SELECT. W celu cofnięcia się o krok ponownie naciśnij przycisk MENU. Pamiętaj, że dostępność opcji zależy od trybu. Wykorzystanie przycisków UP/DOWN. Naciskaj przyciski UP/DOWN w celu przesunięcia znacznika <> i zaznaczenia albo zmiany ustawienia. Naciśnij przycisk SELECT w celu potwierdzenia/zapisania ustawienia i przejścia krok do przodu. Aktualnie aktywne funkcje lub opcje oznaczone będą gwiazdką *. Jeśli menu nie jest otworzone, przyciski UP/DOWN umożliwiają wybór stacji radiowych z listy (DAB) oraz służą do ustawiania częstotliwości (UKF). Aby wyjść z menu bez dokonywania wyboru, odczekaj chwilę lub kilkakrotnie naciśnij przycisk MENU.

7.3 Zmiana głośności

> W celu regulacji głośności naciskaj przyciski Głośność + i Głośność -, aż do ustawienia żądanej głośności dźwięku.Strona 110

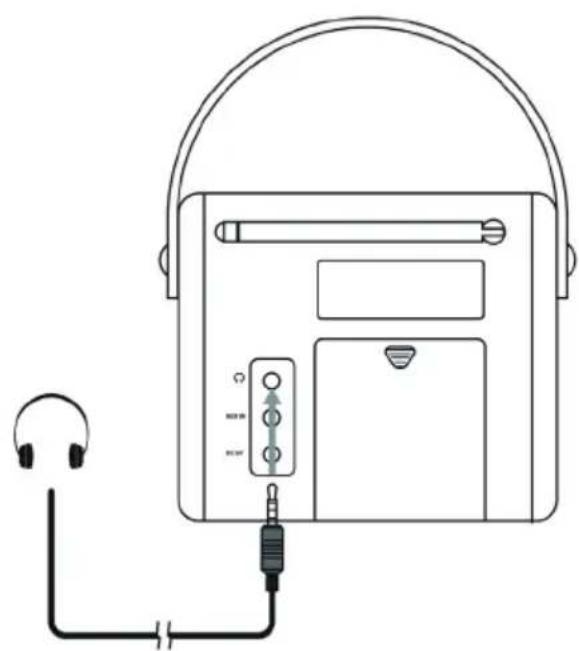

7.4 Korzystanie ze słuchawek

Ostrzeżenie przed uszkodzeniami słuchu! Korzystając ze słuchawek, nie odsłuchuj muzyki lub stacji radiowych ze zbyt silną głośnością. Może to spowodować trwałe uszkodzenia słuchu. Przed użyciem słuchawek ustaw minimalną głośność odtwarzanego dźwięku. Podłączenie słuchawek (słuchawki nie należą do zakresu dostawy) spowoduje wyłączenie głośnika. > Stosuj wyłącznie słuchawki o wtyczce typu jack 3,5 mm. > Podłącz wtyczkę słuchawek do gniazda słuchawkowego z tyłu radia. Dźwięk będzie odtwarzany wyłącznie za pośrednictwem słuchawek. > Aby wznowić odtwarzanie przez głośnik, wyjmij wtyczkę słuchawek z gniazda słuchawkowego urządzenia. 8 Tryby odtwarzania Urządzenie umożliwia różne tryby odtwarzania muzyki. Opis tych trybów i funkcji został zamieszczony poniżej. > Do przełączania pomiędzy różnymi trybami służy przycisk MODE.Strona 111

8.1.1 Czym jest DAB?

DAB to nowy, cyfrowy format umożliwiający odbiór krystalicznie czystego dźwięku w jakości CD. Uzyskanie wysokiej jakości dźwięku możliwe jest także np. w samochodzie czy w pociągu. Transmisja DAB wykorzystuje szybki transfer danych za pośrednictwem kanału radiowego. W odróżnieniu od typowych, analogowych stacji radiowych, w przypadku technologii DAB jedna częstotliwość służy do przesyłu sygnału wielu stacji radiowych. Częstotliwości te określa się jako wiązki lub multipleksy. Wiązka składa się ze stacji radiowej i innych komponentów dodatkowych lub usług przesyłu danych, wysyłanych indywidualnie przez stacje radiowe. Dalsze informacje dostępne są pod adresem www.dabplus.de lub www.dabplus.ch. Kompresja danych Technologia cyfrowego radia wykorzystuje naturalną charakterystykę ludzkiego ucha. Ludzki narząd słuchu nie odbiera dźwięków o głośności leżącej poniżej określonego progu. Dane opisujące dźwięki o głośności mniejszej niż granica słyszalności mogą zostać odfiltrowane. Jest to możliwe, ponieważ w cyfrowym strumieniu danych każdej jednostce informacji przyporządkowana jest także względna głośność. W sygnale dźwiękowym, przy pewnej głośności, dźwięki o niższym natężeniu są zagłuszane lub ukrywane przez dźwięki głośniejsze. Wszystkie dane opisujące dźwięk o głośności leżącej poniżej tzw. słyszalnego poziomu ciśnienia akustycznego mogą zostać odfiltrowane z zapisanego sygnału. Umożliwia to zmniejszenie ilości danych bez słyszalnej utraty jakości dźwięku (standard MUSICAM). Strumień audio Strumień Audio to w przypadku cyfrowego radia ciągły strumień danych zawierających pakiety MPEG 1 Audio Layer 2, pozwalające na odtwarzanie informacji akustycznych. Technologia ta pozwala na przekaz typowych programów radiowych i ich odtwarzanie po stronie użytkownika. Digital Radio wykorzystuje format MUSICAM zawierający dwa strumienie PAD zgodne ze standardem MPEG. Są one także określane jako usługi danych PAD. Digital Radio to nie tylko idealna jakość dźwięku, lecz także dodatkowe informacje. Mogą się one odnosić do aktualnie odtwarzanych programów (np. tytuł, wykonawca) lub być od nich niezależne (np. wiadomości, pogoda, ruch drogowy, porady). Zapoznaj się z treścią punktu. Optymalne ustawienie anteny zamieszczonego w niniejszej instrukcji obsługi.Strona 112

> W celu włączenia trybu DAB naciskaj przycisk MODE, aż na wyświetlaczu pojawi się komunikat DAB. Przy pierwszym włączeniu radia wykonywane jest automatyczne wyszukiwanie stacji DAB.

8.1.3 Automatyczne wyszukiwanie stacji radiowych

> W celu ponownego uruchomienia wyszukiwania otwórz menu, naciskając przycisk MENU. > Naciskając przycisk UP/DOWN wybierz punkt menu <Vollständiger Suchlauf> <Pełne wyszukiwanie> i potwierdź wybór poprzez naciśnięcie przycisku SELECT. Nastąpi wyszukiwanie stacji nadających na wszystkich transponderach. Postęp będzie widoczny na wyświetlaczu.

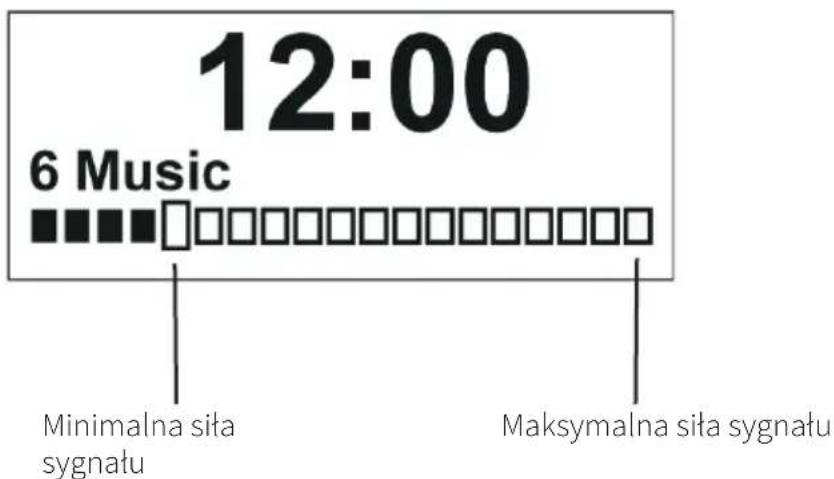

8.1.4 Sprawdzanie siły sygnału

> Naciśnij przycisk MENU i naciskając przyciski UP/DOWN wybierz opcję <Display> , a następnie naciśnij przycisk SELECT. Za pomocą przycisków UP/DOWN wybierz opcję <Signalstärke> <Siła sygnału> i potwierdź wybór przyciskiem SELECT. > Wyjdź z menu, kilkakrotnie naciskając przycisk MENU. Na wyświetlaczu widoczna będzie siła sygnału: Minimalna siła sygnału Maksymalna siła sygnałuStrona 113

8.1.5 Odtwarzanie stacji radiowej

> W celu rozpoczęcia odtwarzania stacji radiowej znajdującej się na liście, w trakcie normalnego odtwarzania (bez otwartego menu) kilkakrotnie naciśnij przycisk UP lub DOWN w celu wybrania żądanej stacji radiowej z listy. Po odszukaniu odpowiedniej stacji, naciśnięcie przycisku SELECT spowoduje rozpoczęcie jej odtwarzania.

8.1.6 Wykorzystywanie pamięci ulubionych stacji

System umożliwia zapis 10 ulubionych stacji radiowych DAB w celu ich późniejszego szybkiego wywołania. W celu zapisania stacji radiowej wykonaj następujące czynności: > Najpierw uruchom odpowiednią stację radiową. > Otwórz menu i wybierz funkcję <Favorit speichern> <Zapisz w ulubionych>. Potwierdź wybór przyciskiem SELECT. > Za pomocą przycisków UP/DOWN wybierz pamięć ulubionych (1...10). > W celu zapisania stacji radiowej naciśnij przycisk SELECT. Na wyświetlaczu pojawi się komunikat Favorit gespeichert (Zapisano w ulubionych). Jeżeli w danym miejscu w pamięci pojawi się nazwa stacji, oznacza to, że dane miejsce jest już zajęte przez tę stację i możliwe jest jej nadpisanie przez nową ulubioną stację. W tym celu naciśnij przycisk SELECT. W celu wywołania zapisanej stacji radiowej wykonaj następujące czynności: > Otwórz menu i wybierz funkcję <Progr. aufrufen> <Przywołaj progr.>. Potwierdź wybór przyciskiem SELECT. > Za pomocą przycisków UP/DOWN wybierz pamięć ulubionych (1...10). > W celu rozpoczęcia odtwarzania stacji radiowej naciśnij przycisk SELECT.Strona 114

8.1.7 Informacje o stacji radiowej

Sygnał DAB zawiera dane dotyczące statusu stacji radiowej. Dane te są dostępne po naciśnięciu przycisku Menu > Display . > Otwórz Menu > Display i potwierdź wybór naciskając przycisk SELECT. > Przyciski UP/DOWN umożliwiają przełączanie pomiędzy informacjami statusu. System umożliwia wybór następujących opcji: tekst ruchomy, siła sygnału, typ programu, wykonawca, częstotliwość, jakość sygnału, prędkość przesyłu danych i kodek, format. > W tym celu naciśnij przycisk SELECT.

Zapoznaj się z treścią punktu Optymalne ustawienie anteny zamieszczonego w niniejszej instrukcji obsługi. > W celu włączenia trybu UKF naciskaj przycisk MODE, aż na wyświetlaczu pojawi się komunikat UKF.

8.2.1 Ręczne ustawianie określonej częstotliwości

> W celu ustawienia częstotliwości odbioru naciskaj przyciski UP/DOWN. Naciśnięcie przycisku UP powoduje zwiększenie częstotliwości o wartość 0,05 Mhz, a naciśnięcie przycisku DOWN zmniejszenie jej o 0,05 Mhz. W ten sposób możliwe jest ustawienie określonej częstotliwości w celu rozpoczęcia odbioru wybranej stacji radiowej. W przypadku prawidłowego ustawienia częstotliwości na wyświetlaczu pojawi się nazwa danej stacji radiowej, jeżeli przesyła ona informacje RDS.

8.2.2 Automatyczne wyszukiwanie stacji radiowych

Oprócz ręcznego ustawiania częstotliwości, możliwe jest także automatyczne wyszukiwanie stacji radiowych. W trakcie automatycznego wyszukiwania stosowane są ustawienia wyszukiwania. > Krótko naciśnij przycisk SELECT w celu rozpoczęcia wyszukiwania stacji radiowych. Działanie funkcji jest przerywane w momencie odszukania stacji o odpowiedniej sile sygnału. > Powtórz procedurę w celu wyszukania kolejnej stacji radiowej.Strona 115

8.2.3 Ustawienia wyszukiwania

> W tym celu wybierz punkt menu <Suchlauf-Einstellung> <Ustawienia wyszukiwania> i naciśnij przycisk SELECT. > Wybierz, czy funkcja wyszukiwania ma uwzględniać także stacje o słabym sygnale (Alle Sender) lub, czy wyszukiwane mają być tylko silne stacje radiowe, opcja Nur kräige Sender (Tylko nadajniki o silnym sygnale). Następnie zatwierdź wybór, naciskając przycisk SELECT.

8.2.4 Wykorzystywanie pamięci ulubionych stacji

System umożliwia zapis 10 ulubionych stacji radiowych FM w celu ich późniejszego szybkiego wywołania. W celu zapisania stacji radiowej wykonaj następujące czynności: > Najpierw uruchom odpowiednią stację radiową. > Otwórz menu i wybierz funkcję <Favorit speichern> <Zapisz w ulubionych>. Potwierdź wybór przyciskiem SELECT. > Za pomocą przycisków UP/DOWN wybierz pamięć ulubionych (1...10). > W celu zapisania stacji radiowej naciśnij przycisk SELECT. Na wyświetlaczu pojawi się komunikat Favorit gespeichert (Zapisano w ulubionych). Jeżeli w danym miejscu w pamięci pojawi się nazwa stacji, oznacza to, że dane miejsce jest już zajęte przez tę stację i możliwe jest jej nadpisanie przez nową ulubioną stację. W tym celu naciśnij przycisk SELECT. W celu wywołania zapisanej stacji radiowej wykonaj następujące czynności: > Otwórz menu i wybierz funkcję <Progr. aufrufen> <Przywołaj progr.>. Potwierdź wybór przyciskiem SELECT. > Za pomocą przycisków UP/DOWN wybierz pamięć ulubionych (1...10). > W celu rozpoczęcia odtwarzania stacji radiowej naciśnij przycisk SELECT.Strona 116

8.2.5 Ustawienia audio

W zależności od jakości odbioru możliwe jest odtwarzanie dźwięku w trybie stereo lub mono. > Otwórz menu i za pomocą przycisków UP/Down wybierz funkcję <Audio-Einstellungen> <Ustawienia audio>. > Zatwierdź wybór, naciskając przycisk SELECT. > Za pomocą przycisków UP/DOWN wybierz opcję <Stereo möglich> <Dozwolone stereo>, jeżeli stacja radiowa ma być odtwarzana w trybie stereo (w zależności od jakości odbioru) lub <Nur Mono> <tylko mono>, gdy odtwarzanie stacji ma być realizowane wyłącznie w trybie mono. > Zatwierdź wybór, naciskając przycisk SELECT. Odtwarzanie w trybie stereo jest w przypadku tego modelu możliwe wyłącznie za pośrednictwem słuchawek. Gdy jakość dźwięku okaże się zbyt niska, dana stacja radiowa odtwarzana będzie zawsze w trybie mono.

8.2.6 Informacje o stacji radiowej

Sygnał RDS zawiera dane dotyczące statusu stacji radiowej. Dane te są dostępne po naciśnięciu przycisku Menu > Display . > Otwórz Menu > Display i potwierdź wybór naciskając przycisk SELECT. > Przyciski UP/DOWN umożliwiają przełączanie pomiędzy informacjami statusu. System umożliwia wybór następujących opcji: tekst radiowy, typ programu, Ps, informacje audio. > W tym celu naciśnij przycisk SELECT.Strona 117

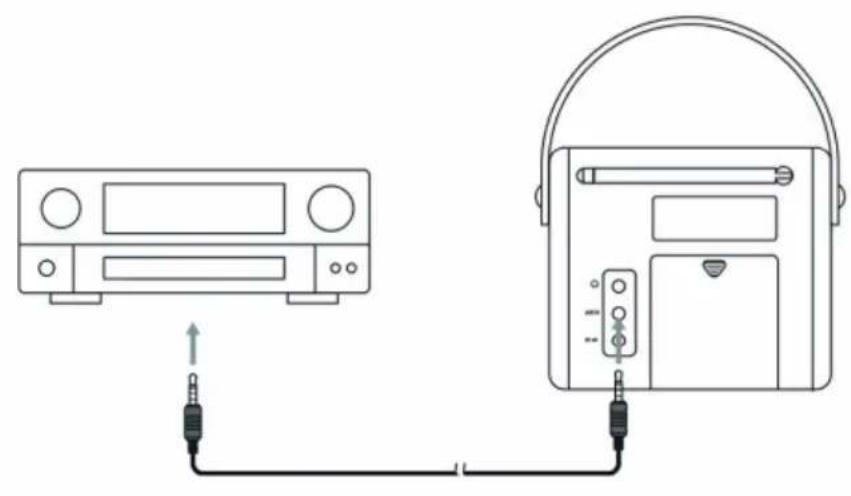

System umożliwia odtwarzanie dźwięku z urządzenia zewnętrznego (np. odtwarzacza MP3, odtwarzacza CD, smartfona/tabletu) za pośrednictwem głośnika urządzenia. > Podłącz przewód audio (jack 3,5 mm) wyjścia audio urządzenia zewnętrznego do wejścia AUX IN znajdującego się z tyłu urządzenia. > W celu uruchomienia wejścia AUX naciskaj przycisk MODE, aż na wyświetlaczu pojawi się komunikat AUX-Eingang (Wejście AUX). > W celu optymalnego ustawienia głośności dźwięku wykorzystaj zarówno regulację głośności odbiornika radiowego, jak i podłączonego urządzenia. Ustaw głośność podłączonego urządzenia na możliwie wysokim poziomie i wyreguluj głośność odtwarzania na Transita 110. Jeżeli głośność podłączonego urządzenia jest zbyt niska, dźwięk odtwarzany przez Transita 110 będzie prawdopodobnie zaszumiony. Czas godzinowy nie jest aktualizowany w trybie AUX. W celu aktualizacji wskazania godziny krótko przełącz urządzenie do trybu DAB lub UKF. Jeżeli po ok. 10 minutach odtwarzanie dźwięku nie rozpocznie się, radio automatycznie przejdzie do trybu gotowości Standby.Strona 118 9 Funkcje dodatkowe

9.1 Korektor dźwięku

Ta funkcja umożliwia ustawienie barwy dźwięku w celu jej odpowiedniego dostosowania do preferencji użytkownika. Regulacja ta obejmuje zmianę intensywności dźwięków o niskiej i wysokiej częstotliwości. > Wybierz jedno ze źródeł odtwarzania za pomocą przycisku MODE. Otwórz menu i za pomocą przycisków UP/DOWN wybierz opcję <Equalizer>, a następnie potwierdź wybór przez naciśnięcie przycisku SELECT. > Naciśnij przycisk UP/DOWN w celu zmiany intensywności basów lub sopranów. Zatwierdź wybór, naciskając przycisk SELECT. Intensywność niskich i wysokich dźwięków można zmienić za pomocą przycisków UP/DOWN w zakresie od -5 do +5. Naciśnięcie przycisku SELECT spowoduje zapisanie ustawień.

Opcja Menü> Helligkeit (Menu > Jasność) pozwala na dostosowanie jasności podświetlenia ekranu w trakcie pracy i w trybie czuwania urządzenia. System umożliwia wybór podświetlenia na poziomie Hoch (wysokim), Mittel (średnim) oraz Niedrig (niskim). Zatwierdź wybór, naciskając przycisk SELECT.

Opcja Menü> Sprache (Menu > Język) pozwala na zmianę wersji językowej systemu. Możliwy jest wybór języka niemieckiego, angielskiego, francuskiego i włoskiego. Zatwierdź wybór, naciskając przycisk SELECT.

9.4 Ustawienia fabryczne

Wybierz Menü> Werkseinstellung (Menu > Ustawienia fabryczne) w celu przywrócenia ustawień fabrycznych urządzenia Transita 110. Przywołanie ustawień fabrycznych spowoduje usunięcie wszystkich dokonanych ustawień!

9.5 Wersja oprogramowania

Opcja Menü> SW-Version (Menu > Wersja oprogramowania) umożliwia wyświetlenie aktualnie stosowanej wersji oprogramowania. 10 Czyszczenie urządzenia Porażenie elektryczne! W celu uniknięcia porażenia elektrycznego urządzenia nie można czyścić mokrą szmatką ani pod bieżącą wodą. Przed rozpoczęciem czyszczenia odłącz zasilacz od gniazda zasilania. UWAGA! Stosowanie gąbek do szorowania, proszków do szorowania i rozpuszczalników, takich jak alkohol lub benzyna, jest zabronione. > Obudowę należy czyścić miękką, zwilżoną szmatką.Strona 119

11 Pomoc w rozwiązywaniu problemów

11.1 Usterki dotyczące radia

Usterka Możliwa przyczyna/naprawa Brak odbioru stacji radiowych. Nie ustawiono trybu radia. Naciśnij przycisk MODE. Sygnał DAB nie jest odbierany. Sprawdź, czy odbiór stacji DAB w danym regionie jest możliwy. Ponownie ustaw antenę. Sprawdź, czy odbiór innych stacji jest możliwy. Dźwięk jest bardzo cichy lub jego jakość jest zła. Inne urządzenia, np. telewizory, zakłócają odbiór. Ustaw urządzenie z dala od tego rodzaju urządzeń. Antena nie jest wysunięta lub prawidłowo ustawiona. Wyciągnij antenę. Obróć antenę w celu zapewnienia prawidłowego odbioru.

11.2 Problemy z urządzeniem

Usterka Możliwa przyczyna/naprawa Włączenie urządzenia nie jest możliwe. Podłącz zasilacz do urządzenia lub włóż nowe baterie. Brak dźwięku. Zwiększ głośność. Wyciągnij wtyczkę słuchawek z urządzenia, jeżeli dźwięk ma być odtwarzany za pośrednictwem głośnika. Ew. wybrane zostało nieprawidłowe źródło. Słyszalne zakłócenia dźwięku. W pobliżu urządzenia znajduje się telefon komórkowy lub inne urządzenie będące źródłem promieniowania mikrofalowego. Umieść telefon komórkowy lub inne urządzenie powodujące zakłócenia z dala od radia. Występują inne usterki, głośne zakłócenia lub nieprawidłowe wskazania wyświetlacza. Awaria elektronicznych elementów urządzenia. Wyciągnij wtyczkę i wyjmij baterie. Odłącz urządzenie od zasilania na czas ok. 10 sek. Ponownie podłącz urządzenie do zasilania. Wyświetlacz nie włącza się. Wyłącz urządzenie. Wyciągnij wtyczkę, a następnie ponownie ją podłącz i włącz urządzenie. Sprawdź ustawienie jasności podświetlenia ekranu.Strona 120 12 Dane techniczne Wymiary urządzenia (szerokość x wysokość x głębokość) 152 mm x 122 mm x 80 mm Masa: ok. 470 g Zasilanie elektryczne: 100–240 V AC, 50/60 Hz Zasilacz sieciowy: DC-Out 6 V, 500 mA Pobór prądu Praca: maks. 3 W Moc wyjściowa: 1 W RMS Odbiór DAB/DAB+/FM z RDS Częstotliwości odbioru: FM, DAB FM 87,5–108 MHz DAB pasmo III 174,928–239,200 MHz Antena: Antena teleskopowa DAB/FM Pamięć stacji 10 Wejście audio 3,5 mm, 32 omów Zastrzega się możliwość wprowadzenia zmian technicznych i wystąpienia błędów. Wymiary są przybliżone.Strona 121

13 Wskazówki Ten produkt został poddany kontroli jakości i jest objęty 24-miesięczną gwarancją począwszy od daty zakupu. Zachowaj rachunek będący dowodem zakupu. W przypadku roszczenia gwarancyjnego skontaktuj się ze sprzedawcą produktu. Urządzenie jest opatrzone znakiem CE i spełnia wszystkie niezbędne normy UE. Zmiany w druku zastrzeżone. Stan na 07/17 Kopiowanie i powielanie możliwe tylko za zgodą wydawcy. TechniSat oraz Transita 110 to zastrzeżone znaki towarowe firmy TechniSat Digital GmbH TechniPark Julius-Saxler-Straße 3 D-54550 Daun/Eifel www.technisat.de Nazwa NORDMENDE jest marką firmy Technicolor lub pokrewnych przedsiębiorstw i jest stosowana na podstawie licencji firmy TechniSat Digital GmbH. W przypadku pytań lub wystąpienia problemów z urządzeniem prosimy o kontakt z linią serwisową dostępną od poniedziałku do piątku w godzinach od 8:00 do 20:00 pod numerem telefonu: 06592/712 1500. W uzasadnionych przypadkach prosimy o przesłanie urządzenia na adres: TechniSat Digital GmbH Service-Center Nordstr. 4a 39418 StaßfurtStrona 122 DIGITALRADIO NordmendeTransita 110 22072017ORV2Strona 123
