INSTRUKCJA OBSŁUGI AD 7725 ADLER

min 1,0 kW manual heat charge control with room and /oroutdoor temperature feedback / ręczny regulator doprowadzania ciepła z pomiarem temperatury w pomieszczeniu lub na zewnątrz [no] Maximum continuous heat output / Maksymalna stała moc cieplna Pmax,c 2,0 kW electronic heat charge control with room and /or outdoor temperature feedback / elektroniczny regulator doprowadzania ciepła z pomiarem temperatury w pomieszczeniu lub na zewnątrz [no] Auxiliary electricity consumption / Zużycie energii elektrycznej na potrzeby własne

min N/A kW single stage heat output and no room temperature control / jednostopniowa moc cieplna bez regulacji temperatury w pomieszczeniu [no] In standby mode / W trybie czuwania

0,0 kW two or more manual stages, no room temperature control / co najmniej dwa ręczne stopnie bez regulacji temperatury w pomieszczeniu [no] with mechanic thermostat room temperature control / mechaniczna regulacja temperatury w pomieszczeniu za pomocą termostatu [yes] with electronic room temperature control / elektroniczna regulacja temperatury w pomieszczeniu [no] electronic room temperature control plus day timer / elektroniczna regulacja temperatury w pomieszczeniu ze sterownikiem dobowym [no] electronic room temperature control plus week timer / elektroniczna regulacja temperatury w pomieszczeniu ze sterownikiem tygodniowym [no] room temperature control, with presence detection / regulacja temperatury w pomieszczeniu z wykrywaniem obecności [no] room temperature control, with open window detection / regulacja temperatury w pomieszczeniu z wykrywaniem otwartego okna [no] with distance control option / z regulacją na odległość [no] with adaptive start control / z adaptacyjną regulacją startu [no] with working time limitation / z ograniczeniem czasu pracy [no] with black bulb sensor / z czujnikiem ciepła promieniowania [no] AD7725 black / AD7725 white / AD7748 Contact / Dane teleadresowe Adler Sp. z o.o. ul. Ordona 2A, 01-237 Warszawa, Polska Other control options (multiple selections possible) / Inne opcje regulacji (można wybrać kilka) Type of heat input, for electric storage local space heaters only (select one) / Sposób doprowadzania ciepła wyłącznie w przypadku elektrycznych akumulacyjnych miejscowych ogrzewaczy pomieszczeń (należy wybrać jedną opcję) Type of heat output/room temperature control (select one) / Rodzaj mocy cieplnej/regulacja temperatury w pomieszczeniu (należy wybrać jedną opcję) Unit / Jednostka Item / Parametr Value / Wartość Unit / Jednostka Item / Parametr3456

тканью (не мокрой) и сушите внешнюю поверхность перед включением обогревателя. ТЕХНИЧЕСКИЕ ДАННЫЕ Напряжение: 220-240 В ~ 50 Гц Мощность: 2000 Вт56 KARTA GWARANCYJNA WARUNKI GWARANCJI obowiązują na terenie Rzeczpospolitej Polskiej Adler Sp. z o.o. ul. Ordona 2a 01-237 Warszawa zapewnia Użytkownika o dobrej jakości sprzętu, na który wydana jest niniejsza karta gwarancyjna i udziela 24 miesięcznej gwarancji, która liczy się od daty zakupu sprzętu. Usługi gwarancyjne świadczone są po okazaniu prawidłowo wypełnionej karty gwarancyjnej. Wady lub uszkodzenia sprzętu ujawnione w okresie gwarancji usuwane będą bezpłatnie przez Serwis Centralny. W przypadku zakupu sprzętu przez przedsiębiorcę (faktura VAT) okres gwarancji wynosi 12 miesięcy. Powyższy zapis nie dotyczy jednoosobowych działalności gospodarczych, o ile rodzaj zakupionego sprzętu, nie jest związany z profilem prowadzonej działalności gospodarczej – weryfikacja w CEIDG. W przypadku wymiany rzeczy na nową, albo po dokonaniu istotnej naprawy, okres gwarancji biegnie na nowo od chwili dostarczenia klientowi rzeczy wolnej od wad, lub zwrócenia rzeczy naprawionej. Jeżeli gwarant wymienił część rzeczy, przepis powyższy stosuje się odpowiednio do części wymienionej. Gwarant zobowiązuje się pokryć koszty dostarczenia rzeczy do serwisu na adres wskazany w karcie gwarancyjnej. Jednakże uprawniony z gwarancji powinien zachować rozsądek, wybierając środek transportu. Uprawnionemu z gwarancji nie przysługuje od gwaranta zwrot kosztów dostarczenia towaru – rzeczy do naprawy gwarancyjnej , przekraczający ekonomicznie uzasadnione koszty przewozu. UWAGA: Sprzęt przeznaczony jest wyłącznie do użytku domowego. Naprawami gwarancyjnymi nie są objęte czynności związane z odkamienianiem, konserwacją, czyszczeniem urządzenia oraz części i akcesoria ulegające zużyciu przy normalnym użytkowaniu. Gwarancja nie obejmuje mechanicznych uszkodzeń sprzętu oraz wad i uszkodzeń wynikłych wskutek: -niewłaściwego lub niezgodnego z instrukcją użytkowania, przechowywania i konserwacji; -ingerencji nieautoryzowanego serwisu, samowolnych napraw, przeróbek i zmian konstrukcyjnych; -użycia niewłaściwych materiałów eksploatacyjnych. -uszkodzeń mechanicznych, termicznych, chemicznych i powstałych na skutek przepięcia w sieci. -karta gwarancyjna jest nieważna bez daty zakupu, pieczęci sprzedającego i kopii dokumentu zakupu. -gwarancją nie są objęte elementy eksploatacyjne i akcesoria w tym: elementy szklane (np. dzbanki, talerze), sznury przyłączeniowe, sieciowe, żarówki, baterie, nożyki i folie do urządzeń tnących, nasadki miksujące, trzepaki, mieszaki, ssawkoszczotki, rury, węże, kubki miksujące, głowice tnące i sita. Reklamowany sprzęt jest dostarczany do Serwisu Centralnego przez Klienta w stanie kompletnym i odpowiednio zabezpieczony na czas transportu. Po dokonanej naprawie reklamowany sprzęt odbierany jest z Serwisu Centralnego przez Klienta. Termin usunięcia wady może zostać wydłużony o czas potrzebny do importu niezbędnych części, nie dłuższy niż 30 dni roboczych. W każdym takim przypadku warsztat serwisowy powiadomi klienta o wydłużeniu terminu naprawy gwarancyjnej. W związku z koniecznością sprowadzenia części zamiennych i poinformuje o nowym terminie usunięcia wady. W przypadku stwierdzenia usterki należy ją zgłosić w punkcie sprzedaży lub w Serwisie Centralnym, ul. Ordona 2A, 01-237 Warszawa, tel. 728-595-006 lub e-mail: serwis@adler.com.pl. W zgłoszeniu proszę podać swój adres, nr telefonu i opis usterki. Do reklamacji konieczne jest dołączenie kopii dokumentu zakupu. Gwarancja nie wyłącza ani nie ogranicza oraz nie zawiesza uprawnień kupującego wynikających z przepisów o rękojmi za wady rzeczy sprzedanej. SERWIS CENTRALNY 01-237 Warszawa ul.Ordona 2A tel. 728 - 595 - 006 www.adler.com.pl serwis@adler.com.pl (data sprzedaży) (pieczątka sklepu i podpis sprzedawcy) adnotacje serwisu: Urządzenia nie wyrzucać do pojemnika na odpady komunalne !!!! W trosce o środowisko.. Opakowania kartonowe oraz worki polietylenowe (PE) należy wrzucać do odpowiednich pojemników przeznaczonych do selektywnej zbiórki odpadów komunalnych zgodnie z ich opisem. Jeżeli w urządzeniu znajdują się baterie, należy je wyjąć i osobno oddać do punktu zbierania i składowania. Zużyte urządzenie należy oddać do odpowiedniego punktu zbierania i składowania, gdyż znajdujące się w nim niebezpieczne substancje mogą stanowić zagrożenie dla zdrowia i środowiska. Oznaczenie umieszczone na produkcie wskazuje, że urządzenia nie należy wyrzucać do pojemnika z odpadami komunalnymi. Zużyty sprzęt elektryczny, to odpady, które zawierają substancje szkodliwe dla ludzi, zwierząt i środowiska. Substancje te mogą doprowadzić do zanieczyszczenia gleby, wody lub powietrze, a poprzez to mogą się dostać do organizmu człowieka i doprowadzić do licznych dolegliwości zdrowotnych, takich jak: zaburzenia wzroku, słuchu, mowy, mogą również doprowadzić do uszkodzenia nerek, wątroby i serca, oraz wywołać choroby skóry. Substancje szkodliwe mogą mieć również niekorzystny wpływ na układ oddechowy i rozrodczy oraz doprowadzić do zamian nowotworowych. Spożycie roślin rosnących na skarżonych glebach, oraz produktów powstałych z nich może grozić w/w skutkami zdrowotnymi.57

1. Przed rozpoczęciem użytkowania urządzenia przeczytać instrukcję obsługi i postępować

według wskazówek w niej zawartych. Producent nie odpowiada za szkody spowodowane użytkowaniem urządzenia niezgodnie z jego przeznaczeniem lub niewłaściwą jego obsługą.

2. Urządzenie służy wyłącznie do użytku domowego. Nie używać do innych celów,

niezgodnych z jego przeznaczeniem.

3. Urządzenie należy podłączyć wyłącznie do gniazdka o napięciu 220-240V ~50/60Hz

W celu zwiększenia bezpieczeństwa użytkowania do jednego obwodu prądu nie należy równocześnie włączać wielu urządzeń elektrycznych.

4. Należy zachować szczególną ostrożność podczas korzystania z urządzenia, gdy w

pobliżu przebywają dzieci. Nie należy dopuszczać dzieci do zabawy urządzeniem nie pozwól dzieciom ani osobom nie zaznajomionym z urządzeniem na jego użytkowanie.

5. OSTRZEŻENIE: Niniejszy sprzęt może by użytkowany przez dzieci powyżej 8 roku życia

oraz osoby o ograniczonej zdolności fizycznej, czuciowej lub psychicznej, lub osoby nie mające doświadczenia lub znajomości sprzętu, jeśli odbywa się to pod nadzorem osoby odpowiadającej za ich bezpieczeństwo lub zostały im udzielone wskazówki na temat bezpiecznego użytkowania urządzenia i mają świadomość niebezpieczeństwa związanego z jego użytkowaniem. Dzieci nie powinny bawić się sprzętem. Czyszczenie i konserwacja urządzenia nie powinna być wykonywana przez dzieci, chyba że są one powyżej 8 roku życia a czynności te są wykonywane pod nadzorem osób dorosłych. Dzieci w wieku od 3 do 8 lat nie mogą podłączać, regulować i czyścić urządzenia ani wykonywać żadnych innych czynności przy nim.

6. OSTRZEŻENIE: W celu uniknięcia przegrzania – nie przykrywać grzejnika.

7. OSTRZEŻENIE: NIE UŻYWAĆ OGRZEWACZA BEZPOŚREDNIO PRZY WANNIE,

NATRYSKU LUB PRZY BASENIE KĄPIELOWYM.

8. OSTRZEŻENIE: Nie używać ogrzewacza z programatorem, łącznikiem czasowym ani

innym urządzeniem załączającym ogrzewacz automatycznie, ponieważ, jeżeli ogrzewacz jest przykryty lub umieszczony nieprawidłowo istnieje ryzyko powstania pożaru.

9. OSTRZEŻENIE: Nie używaj grzejnika, jeśli został upuszczony; nie używać, jeżeli na

grzejniku widoczne są ślady uszkodzeń

10. OSTRZEŻENIE: Nie używaj tego grzejnika w małych pomieszczeniach, w których

przebywają osoby niezdolnych do samodzielnego opuszczenia pomieszczenia, chyba że zapewniony jest stały nadzór nad tym pomieszczeniem.

11. OSTRZEŻENIE: Aby zmniejszyć ryzyko pożaru, grzejnik należy ustawić w minimalnej

odległości 1 m od wszelkich łatwopalnych materiałów takich jak meble, pościel, tekstylia, zasłony, papier itp.

12. UWAGA: Niektóre części tego urządzenia mogą się bardzo rozgrzać i spowodować

POLSKI58 oparzenia. Zwróć szczególna uwaga jeśli w pomieszczeniu gdzie znajduje się grzejnik przebywają dzieci i osoby wymagające szczególnego traktowania.

13. OSTRZEŻENIE: Nie wolno wkładać palców lub jakichkolwiek przedmiotów przez

kratkę wentylacyjną, podczas czyszczenia urządzenia, odłączyć urządzenie od sieci zasilającej, poprzez wyjęcie kabla z gniazdka sieciowego.

14. Używaj tego grzejnika na poziomej i stabilnej powierzchni.

15. Zawsze po zakończeniu używania, wyjmij wtyczkę z gniazda zasilającego poprzez

przytrzymanie gniazdka ręką. NIE ciągnąć za sznur sieciowy.

16. Nie zanurzać kabla, wtyczki oraz całego urządzenia w wodzie lub innej cieczy. Nie

wystawiaj urządzenia na działanie warunków atmosferycznych (deszczu, słońca, etc.)

17. Okresowo sprawdzaj stan przewodu zasilającego. Jeżeli przewód zasilający jest

uszkodzony, to powinien on być wymieniony przez specjalistyczny zakład naprawczy w celu uniknięcia zagrożenia.

18. Nie używaj urządzenia z uszkodzonym przewodem zasilającym lub jeśli zostało

upuszczone lub uszkodzone w jakikolwiek inny sposób lub nieprawidłowo pracuje. Nie naprawiaj urządzenia samodzielnie, gdyż grozi to porażeniem. Uszkodzone urządzenie oddaj do właściwego punktu serwisowego w celu sprawdzenia lub dokonania naprawy. Wszelkich napraw mogą dokonywać wyłącznie uprawnione punkty serwisowe. Nieprawidłowo wykonana naprawa może spowodować poważne zagrożenie dla użytkownika.

19. Nie korzystać z urządzenia w pobliżu materiałów łatwopalnych.

20. Nie wolno pozostawiać włączonego urządzenia do gniazdka bez nadzoru.

21. Do zapewnienia dodatkowej ochrony, wskazane jest zainstalowanie w obwodzie

elektrycznym, urządzenia różnicowoprądowego (RCD) o znamionowym prądzie różnicowym nie przekraczającym 30 mA. W tym zakresie należy zwrócić się do specjalisty elektryka.

22. Nie dopuszczać do zamoczenia urządzenia. W przypadku, gdy urządzenie wpadnie do

wody, natychmiast wyciągnąć wtyczkę z gniazdka sieciowego. Nie wolno wkładać rąk do wody, gdy urządzenie jest włączone do sieci. Przed ponownym użyciem musi być ono sprawdzone przez wykwalifikowanego elektryka.

23. Nie wolno chwytać urządzenia mokrymi dłońmi.

24. Przed wyjęciem wtyczki z gniazdka należy zawsze wyłączyć urządzenie, a pokrętło

termostatu przekręcić do pozycji minimalnej.

25. Pracujące urządzenie przez cały czas musi być pod nadzorem i w zasięgu wzroku.

Wychodząc z pomieszczenia gdzie pracuje urządzenie zawsze należy go wyłączyć. Jeśli urządzenie nie pracuje, zawsze wyjmij wtyczkę z gniazdka sieciowego.

26. Nie wolno przykrywać urządzenia w czasie pracy, ani też kłaść na nim żadnych

27. Przewód zasilający nie może być układany ponad i pod grzejnikiem, nie powinien

dotykać lub leżeć w pobliżu jego gorących powierzchni. Nie ustawiać urządzenia bezpośrednio pod gniazdkiem elektrycznym.59

28. Powierzchnie grzejne mogą nagrzewać się do temperatury wyższej niż 60°C.

Urządzenie należy zamontować w takim miejscu by dzieci i zwierzęta nie miały do niego dostępu.

29. Urządzenia nie można instalować ani używać w pojazdach.

30. Wewnątrz urządzenia znajdują się części, które mogą być gorące, bądź też

powodować iskrzenie. Nie należy włączać grzejnika w miejscach, gdzie są używane lub przechowywane takie materiały jak benzyna, farby lub inne substancje łatwopalne.

31. Zawsze wyłączaj urządzenie z sieci i odłączaj kabel zasilający od urządzenia jeżeli nie

jest ono używane lub chcesz przystąpić do jego czyszczenia.

32. Termowentylator został wyposażony w urządzenie zabezpieczające przed

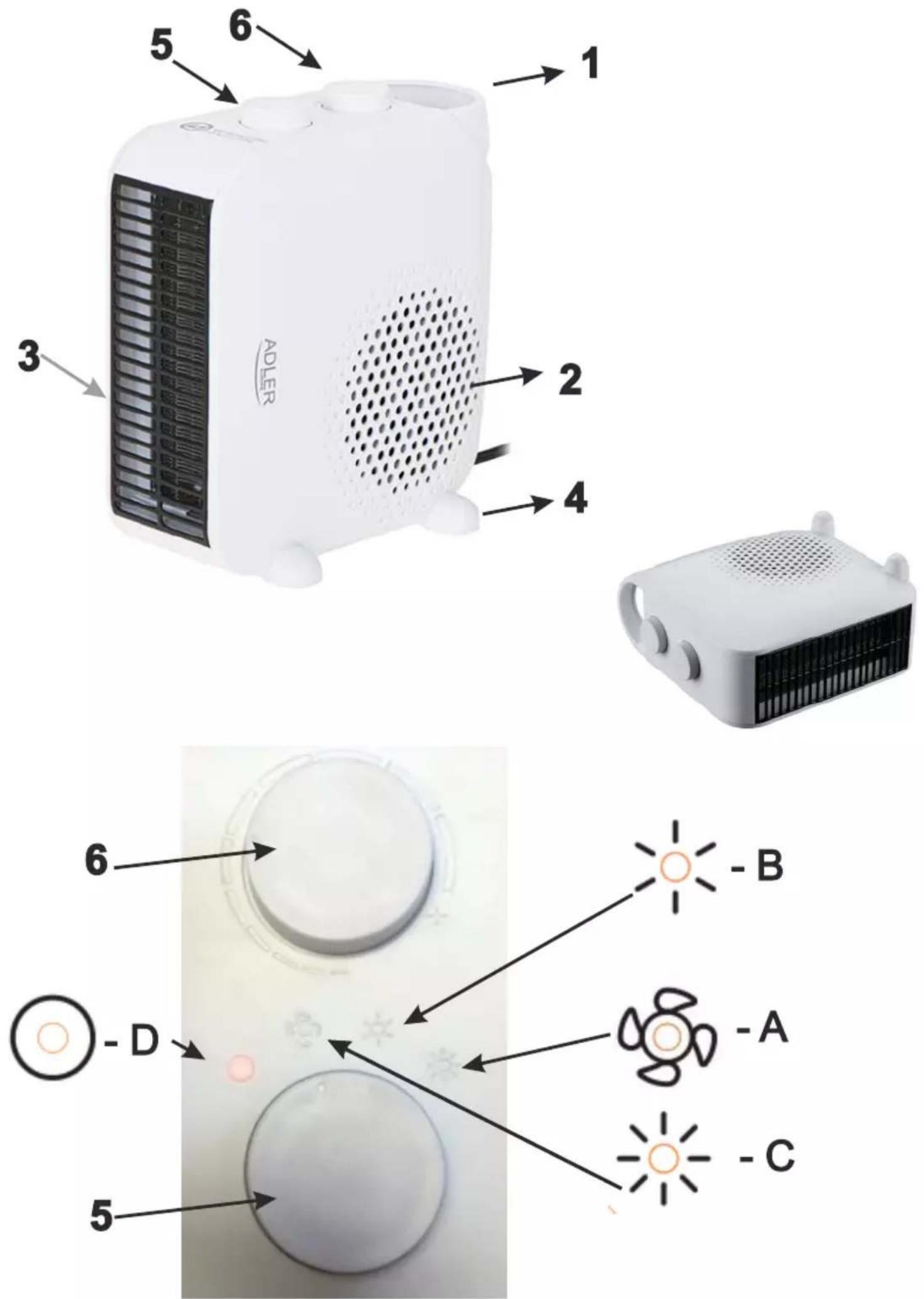

przegrzaniem, które automatycznie wyłączy ogrzewacz w wypadku wystąpienia zbyt dużej temperatury wewnątrz urządzenia. Powodem takiej sytuacji może być zatkanych otworów wentylacyjny lub nieprawidłowa praca wentylatora. W takiej sytuacji, konieczne jest odłączenie urządzenia od źródła zasilania odczekania paru minut i usunięcie przyczyny przegrzania. Jeśli sytuacja się powtórzy, należy skontaktować się z serwisem producenta. Opis urządzenia: Termowentylator

1. Uchwyt 2. Kratka wlotu powietrza 3. Kratka wylotu powietrza 4. Nóżki

5. Pokrętło zasilania

A - wentylacja chłodnym powietrzem B - wentylacja w ciepłej temperaturze C - wentylacja w wysokiej temperaturze D - lampka kontrolna

6. Pokrętło termostatu

OPERACJA 1. Przed użyciem urządzenia upewnij się, że znajduje się na płaskiej i stabilnej powierzchni. Może dojść do uszkodzenia urządzenia, jeśli zostanie postawiony na pochyłości lub spadku. 2. Wyłącz pokrętło zasilania i termostatu, a następnie podłącz bezpośrednio do gniazdka. Upewnij się, że wtyczka jest dobrze dopasowana do gniazdka.

3. Obróć termostat w kierunku zgodnym z ruchem wskazówek zegara, aż osiągnie maksymalne ustawienie „+”.

4. Obróć pokrętło zasilania do pozycji A, aby uzyskać nawiew chłodnym powietrzem.

5. Obróć pokrętło zasilania do pozycji B, aby uzyskać nawiew ciepłym powietrzem.

6. Obróć pokrętło zasilania do pozycji C, aby uzyskać nawiew gorącym powietrzem.

7. Gdy pomieszczenie osiągnie żądaną temperaturę, obrócić pokrętło termostatu w kierunku przeciwnym do ruchu wskazówek zegara, aż lampka kontrolna zgaśnie, co oznacza, że termostat został odłączony.

8. Obróć pokrętło zasilania do pozycji D, aby wyłączyć urządzenie.

OCHRONA PRZED PRZEGRZANIEM

Urządzenie wyposażone jest w zabezpieczenie przed przegrzaniem, które automatycznie wyłącza urządzenie w przypadku silnego przegrzania. W takim przypadku należy odłączyć urządzenie, odczekać około 30 minut, aż ostygnie i usunąć ewentualne przyczyny przegrzania np. coś zasłania grzejnik. Sprawdź, czy urządzenie, przewód i wtyczka nie są uszkodzone. Jeśli nie ma uszkodzeń, podłącz ponownie urządzenie i włącz je zgodnie z powyższym opisem. Jeśli urządzenie nadal się nie włącza, skontaktuj się z autoryzowanym serwisem w celu uzyskania pomocy. Czyszczenie i konserwacja

1. Zawsze wyjmuj wtyczkę z gniazdka przed czyszczeniem i pozostaw grzejnik do ostygnięcia.

2. Nigdy nie zanurzaj urządzenia w wodzie.

3. Wytrzyj zewnętrzną powierzchnię grzejnika od czasu do czasu miękką wilgotną ściereczką (mocno wyżętą) i wysusz powierzchnię zewnętrzną przed włączeniem grzejnika. DANE TECHNICZNE Napięcie: 220-240 V ~ 50 Hz Moc: 2000 W60 (FI) SUOMI YLEISET TURVALLISUUSEHDOT
