INSTRUKCJA OBSŁUGI Ninebot KickScooter ES1LD SEGWAY

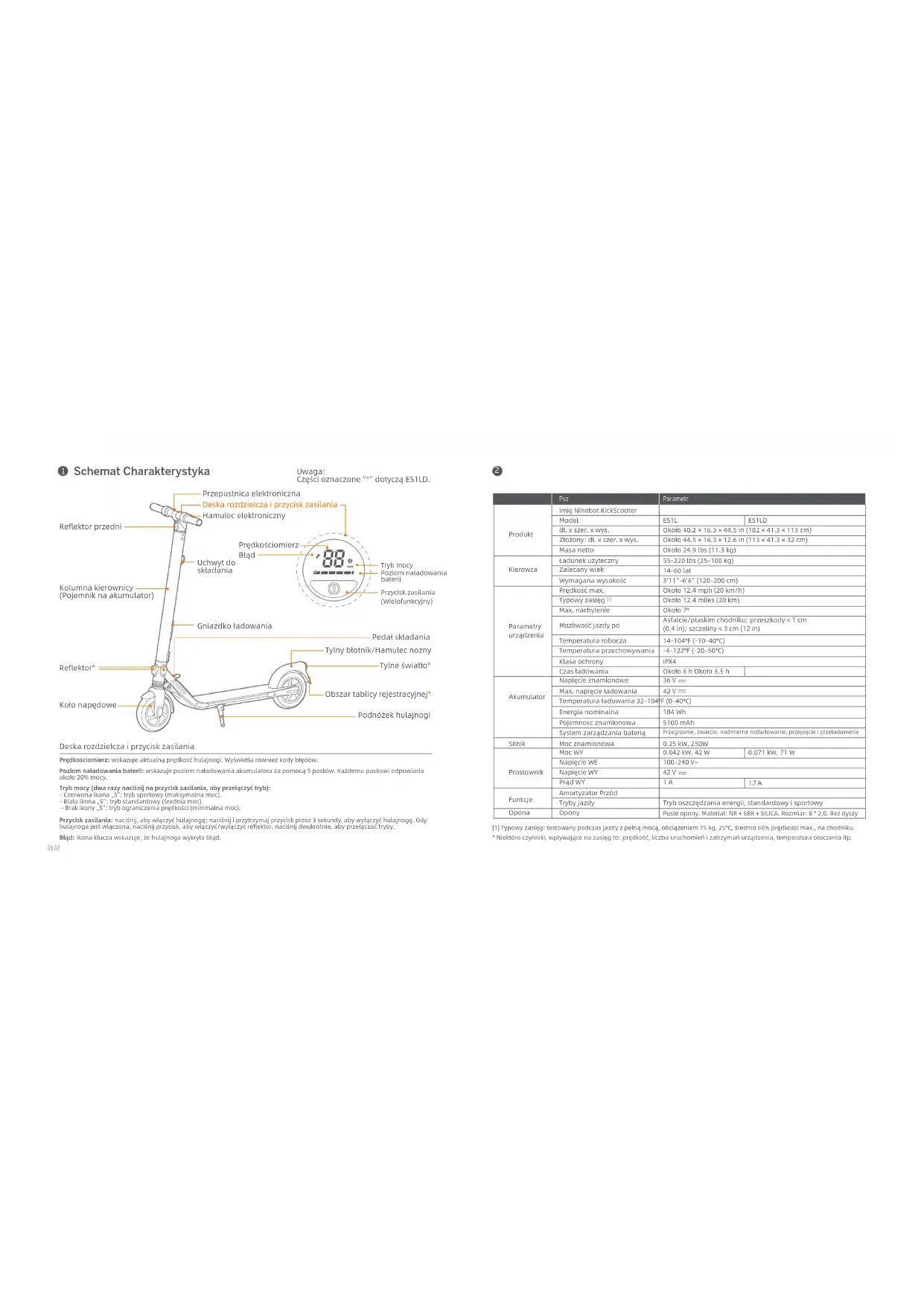

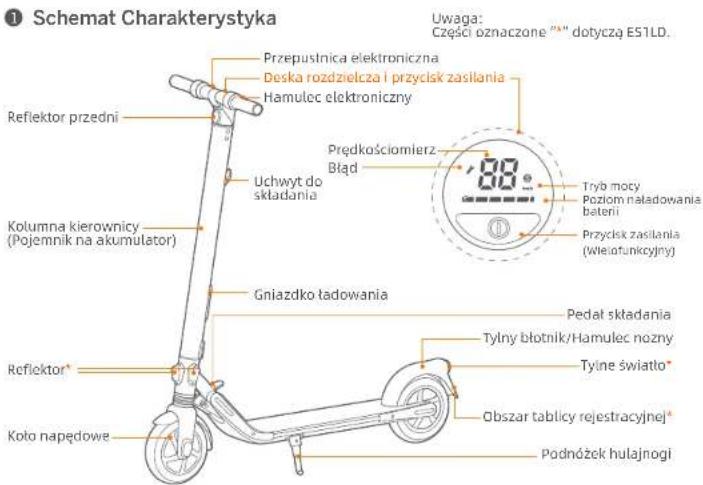

Schemat Charakterystyka Pedał składania Deska rozdzielcza i przycisk zasilania Podnóżek hulajnogi Kolumna kierownicy (Pojemnik na akumulator) Koło napędowe Reflektor przedni Deska rozdzielcza i przycisk zasilania Prędkościomierz: wskazuje aktualną prędkość hulajnogi. Wyświetla również kody błędów. Poziom naładowania baterii: wskazuje poziom naładowania akumulatora za pomocą 5 pasków. Każdemu paskowi odpowiada około 20% mocy. Tryb mocy (dwa razy naciśnij na przycisk zasilania, aby przełączyć tryb): - Czerwona ikona „S”: tryb sportowy (maksymalna moc). - Biała ikona „S”: tryb standardowy (średnia moc). - Brak ikony „S”: tryb ograniczenia prędkości (minimalna moc). Przycisk zasilania: naciśnij, aby włączyć hulajnogę; naciśnij i przytrzymaj przycisk przez 3 sekundy, aby wyłączyć hulajnogę. Gdy hulajnoga jest włączona, naciśnij przycisk, aby włączyć/wyłączyć reflektor, naciśnij dwukrotnie, aby przełączać tryby. Błąd: ikona klucza wskazuje, że hulajnoga wykryła błąd. Hamulec elektroniczny Uchwyt do składania Gniazdko ładowania Reflektor* Przycisk zasilania (Wielofunkcyjny) Prędkościomierz Tryb mocy Poziom naładowania baterii Błąd [1] Typowy zasięg: testowany podczas jazdy z pełną mocą, obciążeniem 75 kg, 25°C, średnio 60% prędkości max., na chodniku.

• Niektóre czynniki, wpływające na zasięg to: prędkość, liczba uruchomień i zatrzymań urządzenia, temperatura otoczenia itp. Poz Produkt Parametry urządzenia Akumulator Silnik Prostownik Funkcje Opona dł. x szer. x wys. Model Złożony: dł. x szer. x wys. Ładunek użyteczny Kierowca Zalecany wiek Wymagana wysokość Prędkość max. Typowy zasięg [1] Max. nachylenie Temperatura robocza Temperatura przechowywania Klasa ochrony Czas ładowania Możliwość jazdy po Max. napięcie ładowania Temperatura ładowania 32–104°F (0–40°C) Energia nominalna System zarządzania baterią Napięcie WE Napięcie WY Prąd WY Napięcie znamionowe Moc WY Około 40.2 × 16.3 × 44.5 in (102 × 41.3 × 113 cm) ES1L Około 44.5 × 16.3 × 12.6 in (113 × 41.3 × 32 cm) 55–220 lbs (25–100 kg) Około 12.4 miles (20 km) Około 7° 36 V 14–104°F (-10–40°C) -4–122°F (-20–50°C) 42 V 184 Wh Pojemnosc znamionowa 5100 mAh Moc znamionowa

Przegrzanie, zwarcie, nadmierne rozładowanie, przepięcie i przeładowanie 100–240 V~ 42 V 1 A

14–60 lat 3’11”–6’6” (120–200 cm) IPX4 Około 6 h Około 3.5 h Asfalcie/płaskim chodniku; przeszkody < 1 cm (0,4 in); szczeliny < 3 cm (12 in) Około 12.4 mph (20 km/h) Tryby jazdy Opony Tryb oszczędzania energii, standardowy i sportowy Amortyzator Przód Puste opony. Materiał: NR + SBR + SILICA. Rozmiar: 8 * 2,0. Bez dyszy Masa netto Około 24.9 lbs (11.3 kg) Parametr Imię Ninebot KickScooter Przepustnica elektroniczna Tylne światło* Obszar tablicy rejestracyjnej* Tylny błotnik/Hamulec nozny ES1LD

Uwaga: Części oznaczone “*” dotyczą ES1LD.

Dla modelu: ES1LD Oświadczenie o zgodności Unii Europejskiej Ważne informacje, dotyczące ZSEE (WEEE) Atesty Ten produkt posiada certyfikat ANSI / CAN / UL-2272 CSA. Bateria jest zgodna z UN/DOT 38.3. Dla modelu: ES1L Zgodność z oświadczeniem Federalnej Komisji Łączności (FCC) dla USA Urządzenie jest zgodne z częścią 15 przepisów FCC. Jego działanie podlega następującym warunkom: (1) urządzenie nie może powodować szkodliwych zakłóceń oraz (2) urządzenie musi przyjmować wszelkie odbierane zakłócenia, w tym zakłócenia, które mogą powodować niepożądane działanie. Wszelkie zmiany lub modyfikacje, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność z przepisami, mogą unieważnić prawo użytkownika do korzystania z urządzenia. UWAGA To urządzenie zostało przetestowane i uznane za zgodne z ograniczeniami dla urządzeń cyfrowych klasy B, zgodnie z częścią 15 przepisów FCC. Ograniczenia te mają na celu zapewnienie ochrony przed szkodliwymi zakłóceniami w instalacjach domowych. To urządzenie generuje, wykorzystuje i może emitować energię o częstotliwości radiowej, a jeśli nie zostanie zainstalowane i nie będzie używane zgodnie z instrukcjami, może powodować szkodliwe zakłócenia w łączności radiowej. Nie ma pewności, że zakłócenia nie wystąpią w konkretnej instalacji. Jeśli urządzenie powoduje szkodliwe zakłócenia w odbiorze radiowym lub telewizyjnym, co można stwierdzić poprzez jego włączenie i wyłączenie, zachęca się użytkownika do próby usunięcia zakłóceń za pomocą jednego lub kilku z następujących środków: — zmiana ustawienia lub przeniesienie anteny odbiorczej; — zwiększenie odległości między urządzeniem a odbiornikiem; — podłączenie urządzenia do gniazdka w obwodzie innym od tego, do którego podłączony jest odbiornik; — zwrócenie się o pomoc do sprzedawcy lub doświadczonego technika radiowo-telewizyjnego. Oświadczenie o zgodności Industry Canada (IC) dla Kanady. Urządzenie jest zgodne z normami RSS zwolnienia z licencji Industry Canada. Jego działanie podlega następującym warunkom: (1) urządzenie nie może powodować zakłóceń oraz (2) urządzenie musi przyjmować wszelkie zakłócenia, w tym zakłócenia, które mogą powodować niepożądane działanie urządzenia. CAN ICES-3 (B)/NMB-3(B) Ani Segway Inc. ani Ninebot nie ponoszą odpowiedzialności za jakiekolwiek zmiany lub modyfikacje niezatwierdzone wyraźnie przez Segway Inc. lub Ninebot. Wprowadzenie takich modyfikacji może unieważnić prawo użytkownika do użytkowania urządzenia. Informacje na temat utylizacji i recyklingu ZSEE (WEEE). Prawidłowe usuwanie tego wyrobu. To oznaczenie wskazuje, że tego wyrobu nie należy usuwać wraz z innymi odpadami komunalnymi na terenie całej UE. Aby zapobiec potencjalnym szkodom dla środowiska lub zdrowia ludzi w wyniku niekontrolowanego usuwania odpadów, należy poddać je recyklingowi w sposób odpowiedzialny dla promowania zrównoważonego ponownego wykorzystania zasobów materiałowych. Aby zwrócić zużyte urządzenie, należy skorzystać z systemów zwrotu i odbioru lub skontaktować się ze sprzedawcą, u którego zakupiono wyrób. Mogą oni zabrać ten produkt do bezpiecznego dla środowiska recyklingu. Informacje o recyklingu akumulatorów na terenie Unii Europejskiej Baterie lub opakowania akumulatorów są oznakowane zgodnie z dyrektywą europejską 2006/66/EC i poprawką 2013/56/EU w sprawie baterii i akumulatorów oraz zużytych baterii i akumulatorów. Dyrektywa określa warunki zwrotu i recyklingu zużytych baterii i akumulatorów w całej Unii Europejskiej. Etykieta ta jest stosowana do różnych baterii, aby wskazać, że bateria nie powinna być wyrzucana, ale raczej odzyskiwana po zakończeniu okresu użytkowania, zgodnie z niniejszą dyrektywą. Zgodnie z dyrektywą europejską 2006/66/EC i poprawką 2013/56/EU, baterie i akumulatory są oznakowane, aby wskazać, że należy je zbierać osobno i poddawać recyklingowi pod koniec okresu ich użytkowania. Etykieta na akumulatorze może również zawierać symbol chemiczny dla danego metalu w akumulatorze (Pb dla ołowiu, Hg dla rtęci i Cd dla kadmu). Użytkownicy baterii i akumulatorów nie mogą wyrzucać baterii i akumulatorów w postaci nieposor-towanych odpadów komunalnych, ale korzystać z dostępnych warunków odbioru, dostępnych dla klientów warunków zwrotu, recyklingu i przetwarzania baterii i akumulatorów. Udział klientów jest ważny, aby zminimalizować potencjalny wpływ baterii i akumulatorów na środowisko i zdrowie ludzi z uwagi na potencjalną obecność substancji niebezpiec-znych. Przed umieszczeniem zużytego sprzętu elektrycznego i elektronicznego (ZSEE/WEEE) w strumieniu odpadów lub w obiektach gromadzenia odpadów, użytkownik końcowy urządzeń zawierających baterie i/lub akumulatory musi wyjąć te baterie i akumulatory do oddzielnej zbiórki. 03 04Dyrektywa w sprawie ograniczenia substancji niebezpiecznych (RoHS) Ten wyrób firmy Ninebot (Changzhou) Tech Co., Ltd. wraz z dołączonymi częściami (kable, przewody itp.), spełnia wymagania dyrektywy 2011/65/UE w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym („RoHS w wersji przekształconej” lub „RoHS 2”). Dyrektywa o kompatybilności elektromagnetycznej i dyrektywa o maszynach Segway Europe BV, Hogehilweg 8, 1101 CC Amsterdam, Holandia. Niniejszym [Ninebot (Changzhou) Tech Co., Ltd,] oświadcza, że urządzenie [ES1LD] jest zgodne z zasadniczymi wymogami i innymi odpowiednimi przepisami Dyrektyw 2014/30/UE i 2006/42/WE. 05 06图示

• Niektóre czynniki, wpływające na zasięg to: prędkość, liczba uruchomień i zatrzymań urządzenia, temperatura otoczenia itp. Poz ProduktParametry urządzeniaAkumulatorSilnikProstownikFunkcjeOponadł. x szer. x wys.ModelZłożony: dł. x szer. x wys.Ładunek użytecznyKierowcaZalecany wiekWymagana wysokośćPrędkość max. Typowy zasięg [1] Max. nachylenieTemperatura roboczaTemperatura przechowywaniaKlasa ochronyCzas ładowaniaMożliwość jazdy poMax. napięcie ładowaniaTemperatura ładowania 32–104°F (0–40°C)Energia nominalnaSystem zarządzania bateriąNapięcie WENapięcie WYPrąd WYNapięcie znamionoweMoc WYOkoło 40.2 × 16.3 × 44.5 in (102 × 41.3 × 113 cm) ES1L Około 44.5 × 16.3 × 12.6 in (113 × 41.3 × 32 cm)55–220 lbs (25–100 kg)Około 12.4 miles (20 km)Około 7°36 V 14–104°F (-10–40°C)-4–122°F (-20–50°C)42 V 184 WhPojemnosc znamionowa5100 mAhMoc znamionowa0.25 kW, 250W Przegrzanie, zwarcie, nadmierne rozładowanie, przepięcie i przeładowanie 100–240 V~42 V 1 A
