BEDIENUNGSANLEITUNG Ninebot KickScooter ES1LD SEGWAY

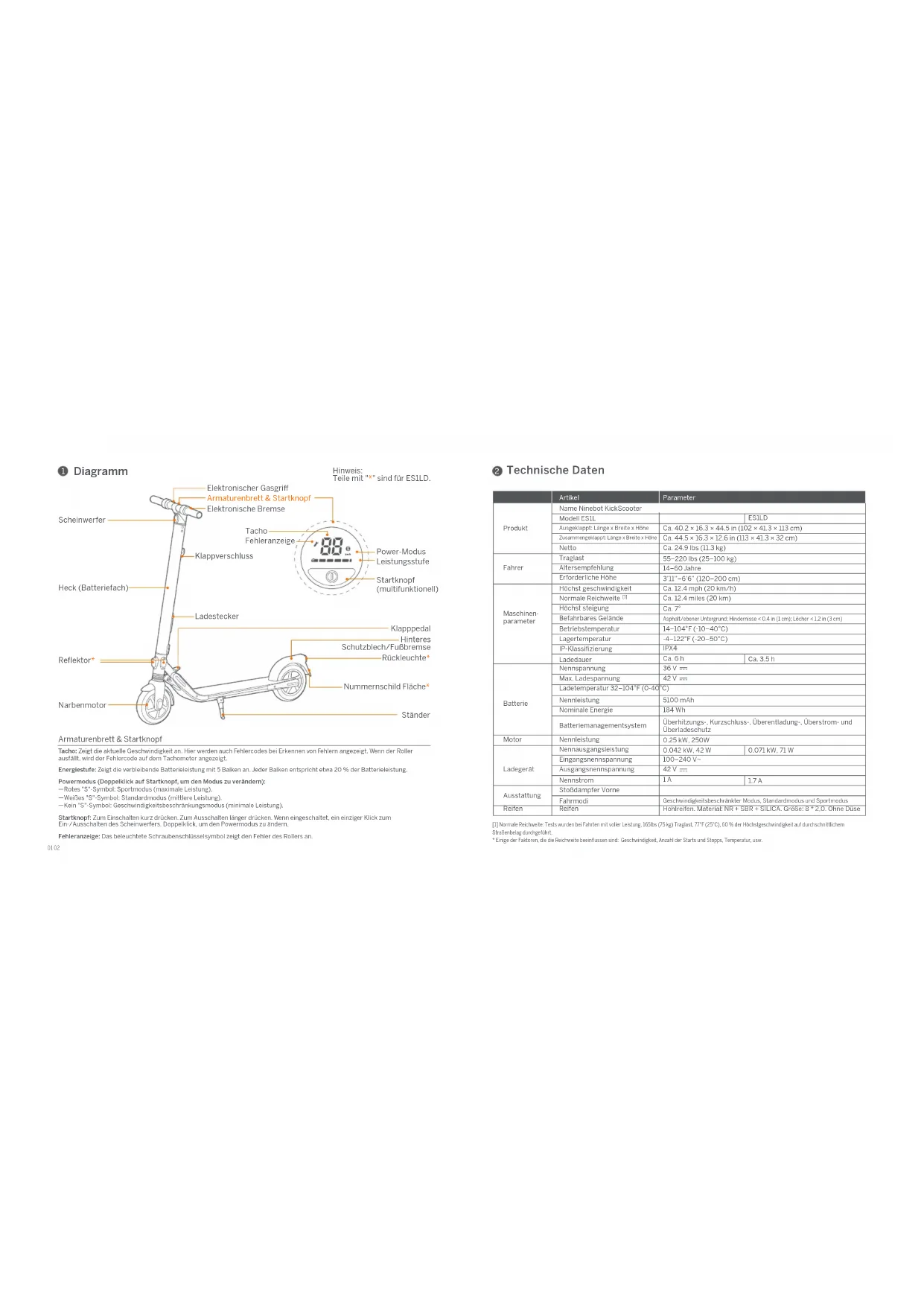

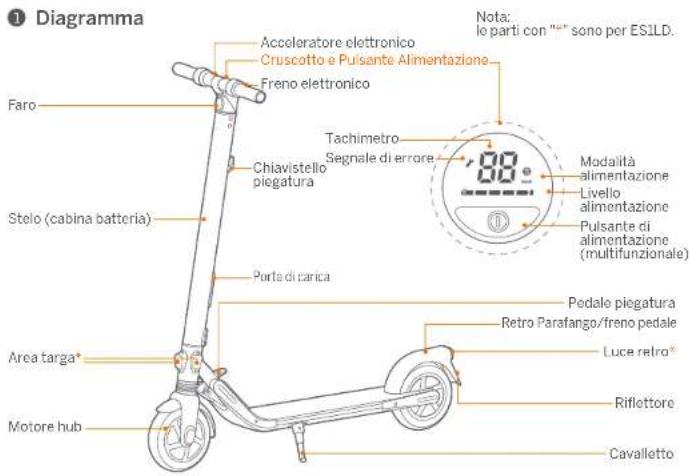

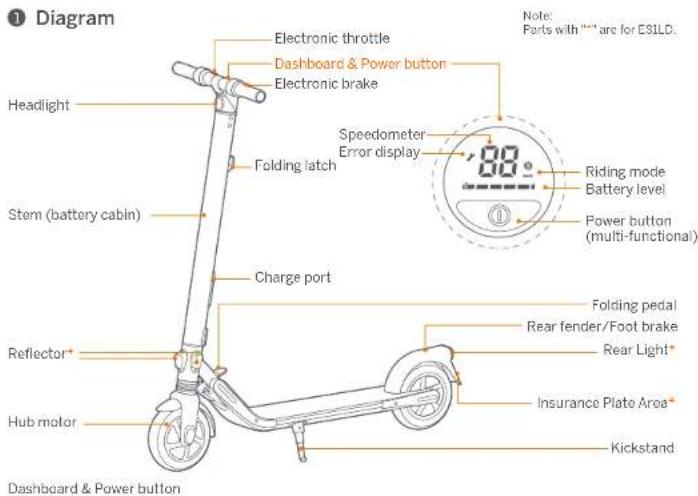

Diagramm Hinteres Schutzblech/Fußbremse Klapppedal Armaturenbrett & Startknopf Elektronischer Gasgri Ständer Heck (Batteriefach) Narbenmotor Scheinwerfer Armaturenbrett & Startknopf Tacho: Zeigt die aktuelle Geschwindigkeit an. Hier werden auch Fehlercodes bei Erkennen von Fehlern angezeigt. Wenn der Roller ausfällt, wird der Fehlercode auf dem Tachometer angezeigt. Energiestufe: Zeigt die verbleibende Batterieleistung mit 5 Balken an. Jeder Balken entspricht etwa 20 % der Batterieleistung. Powermodus (Doppelklick auf Startknopf, um den Modus zu verändern): —Rotes "S"-Symbol: Sportmodus (maximale Leistung). —Weißes "S"-Symbol: Standardmodus (mittlere Leistung). —Kein "S"-Symbol: Geschwindigkeitsbeschränkungsmodus (minimale Leistung). Startknopf: Zum Einschalten kurz drücken. Zum Ausschalten länger drücken. Wenn eingeschaltet, ein einziger Klick zum Ein-/Ausschalten des Scheinwerfers. Doppelklick, um den Powermodus zu ändern. Fehleranzeige: Das beleuchtete Schraubenschlüsselsymbol zeigt den Fehler des Rollers an. Elektronische Bremse Klappverschluss Ladestecker Startknopf (multifunktionell) Fehleranzeige Tacho Power-Modus Leistungsstufe [1] Normale Reichweite: Tests wurden bei Fahrten mit voller Leistung, 165lbs (75 kg) Traglast, 77°F (25°C), 60 % der Höchstgeschwindigkeit auf durchschnittlichem Straßenbelag durchgeführt.

• Einige der Faktoren, die die Reichweite beeinflussen sind: Geschwindigkeit, Anzahl der Starts und Stopps, Temperatur, usw. Technische Daten Artikel Produkt Maschinen- parameter Batterie Motor Ladegerät Ausstattung Reifen Ausgeklappt: Länge x Breite x HöheZusammengeklappt: Länge x Breite x Höhe Traglast Fahrer Altersempfehlung Erforderliche Höhe Höchst geschwindigkeit Normale Reichweite [1] Höchst steigung Betriebstemperatur Lagertemperatur IP-Klassifizierung Befahrbares Gelände Max. Ladespannung Ladetemperatur 32–104°F (0-40°C) Nennleistung Batteriemanagementsystem Eingangsnennspannung Ausgangsnennspannung Nennstrom Nennspannung Nennleistung Nennausgangsleistung Ladedauer Ca. 40.2 × 16.3 × 44.5 in (102 × 41.3 × 113 cm) Modell ES1L Name Ninebot KickScooter Ca. 44.5 × 16.3 × 12.6 in (113 × 41.3 × 32 cm) 55–220 lbs (25–100 kg) Ca. 12.4 miles (20 km) Ca. 7° 36 V 14–104°F (-10–40°C) -4–122°F (-20–50°C) 42 V 5100 mAh Nominale Energie 184 Wh

Überhitzungs-, Kurzschluss-, Überentladung-, Überstrom- und Überladeschutz 100–240 V~ 42 V 1 A

14–60 Jahre 3’11”–6’6” (120–200 cm) IPX4 Asphalt/ebener Untergrund; Hindernisse < 0.4 in (1 cm); Löcher < 1.2 in (3 cm) Ca. 12.4 mph (20 km/h) Ca. 6 h Stoßdämpfer Vorne Fahrmodi Geschwindigkeitsbeschränkter Modus, Standardmodus und Sportmodus Reifen Hohlreifen. Material: NR + SBR + SILICA. Größe: 8 * 2,0. Ohne Düse Netto Ca. 24.9 lbs (11.3 kg) Parameter Reflektor* Nummernschild Fläche* Rückleuchte* ES1LD

Ca. 3.5 h Hinweis: Teile mit "*" sind für ES1LD.

Für das Modell: ES1LD Übereinstimmungserklärung der Europäischen Union Wichtige WEEE-Informationen Zertifizierungen WEEE-Entsorgungs- und Recycling-Informationen Korrekte Entsorgung dieses Produkts. Diese Kennzeichnung besagt, dass dieses Produkt innerhalb der gesamten EU nicht zusammen mit anderen Haushaltsabfällen entsorgt werden darf. Um mögliche Schäden für die Umwelt oder die menschliche Gesundheit durch unkontrollierte Abfallentsorgung zu vermeiden, sollten Sie dieses Produkt recyceln und die nachhaltige Wiederverwendung von Materialressourcen unterstützen. Um Ihr Altprodukt zurückzugeben, verwenden Sie bitte die Rückgabe- und Sammelsysteme, oder wenden Sie an den Händler, bei dem Sie das Produkt gekauft wurde. Sie können dieses Produkt für ein umweltfreundliches Recycling verwenden. Batterierecyclinginformationen für die Europäische Union Batterien oder Verpackungen für Batterien sind gemäß der europäischen Richtlinie 2006/66/EG und der Änderung 2013/56/EU in Bezug auf Batterien und Akkumulatoren sowie Altbatterien und -akkumulatoren gekennzeichnet. Diese Richtlinie legt die Rahmenbedingungen für die Rückgabe und das Recycling benutzter Batterien und Akkumulatoren gemäß der Anwendung in der Europäischen Union fest. Dieser Aufkleber wird für unterschiedliche Batterien verwendet, um anzuzeigen, dass die Batterie nicht weggeworfen werden darf, sondern gemäß dieser Richtlinie an ihrem Lebensende zwecks Wiederverwertung eingesammelt werden muss. In Übereinstimmung mit der Europäischen Richtlinie 2006/66/EG und der Änderung 2013/56/EU sind Batterien und Akkumulatoren gekennzeichnet, um anzugeben, dass diese gesondert eingesammelt und an ihrem Lebensende recycelt werden müssen. Auf dem Aufkleber auf der Batterie kann sich auch ein chemisches Symbol für das in der Batterie verwendete Metall befinden (Pb für Blei, Hg für Quecksilber und Cd für Kadmium). Benutzern von Batterien und Akkumulatoren ist es untersagt, Batterien und Akkumulatoren als unsortierten Haushaltsabfall zu entsorgen. Diese sind vielmehr in das den Kunden für die Rückgabe, das Recycling und die Verarbeitung von Batterien und Akkumulatoren zur Verfügung stehende Entsorgungsnetzwerk zu überführen. Das Engagement des Kunden ist dabei von Bedeutung, um alle potentiellen Auswirkungen von Batterien und Akkumulatoren auf die Umwelt und die menschliche Gesundheit aufgrund darin enthaltener potentiell gefährlicher Substanzen zu minimieren. Bevor elektrische und elektronische Geräte (EEE) in den Abfallsammelstrom oder in Abfallsammelanlagen gebracht werden, muss der Endverbraucher von Geräten, die Batterien und / oder Akkumulatoren enthalten, diese Batterien und Akkumulatoren zur getrennten Sammlung entfernen. Dieses Produkt ist nach ANSI/CAN/UL-2272 von CSA zertifiziert. Der Batterie entspricht den UN/DOT 38.3-Vorschriften. Für das Modell: ES1L Übereinstimmungserklärung für die USA von der amerikanischen Regulierungsbehörde Federal Communications Commission (FCC) Dieses Gerät entspricht Teil 15 der FCC-Regularien. Der Betrieb unterliegt den beiden folgenden Bedingungen: (1) Dieses Gerät darf keine Funkstörungen im Radio- oder Fernsehempfang verursachen, und (2) dieses Gerät muss sämtliche empfangenen Interferenzen tolerieren, einschließlich Interferenzen, die seinen Betrieb stören können. Jegliche Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Einhaltung der Vorschriften verantwortlichen Partei genehmigt wurden, können dazu führen, dass die Berechtigung des Benutzers zum Betrieb des Geräts erlischt. HINWEIS Dieses Gerät wurde getestet und erfüllt die Grenzwerte für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Regularien. Diese Grenzwerte dienen dazu, einen angemessenen Schutz gegenüber Funkstörungen in einer Hausinstallation zu bieten. Dieses Gerät erzeugt, nutzt und kann Funkfrequenzenergien ausstrahlen und kann bei fehlerhafter Installation und Nutzung im Widerspruch zu den Anweisungen Funkstörungen im Funkverkehr erzeugen. Es wird jedoch keine Gewährleistung dafür abgegeben, dass in bestimmten Installationen keine Funkstörungen auftreten. Wenn vorliegende Einrichtung Funkstörungen im Radio- oder Fernsehempfang verursacht, was sich durch das Aus- und Ausschalten der Anlage überprüfen lässt, wird der Benutzer aufgefordert, diese Funkstörungen durch eine oder mehrere der folgenden Maßnahmen zu beheben: —Neuausrichtung oder Verlegung der Empfangsantenne. —Bessere Trennung von Gerät und Empfänger. —Anschluss der Einrichtung an eine Steckdose in einem Stromkreis, an dem der Empfänger nicht angeschlossen ist. —Beratung durch Händler oder einen erfahrenen Radio-/Fernsehmechaniker. Kanadische Industrienorm (Industry Canada, IC) Übereinstimmungserklärung für Kanada Dieses Gerät entspricht der/den lizenzfreien RSS-Norm(en) der kanadischen Industrienorm Der Betrieb unterliegt den beiden folgenden Bedingungen: (1) Dieses Gerät darf keine Funkstörungen im Radio- oder Fernsehempfang verursachen und (2) dieses Gerät muss sämtliche empfangenen Interferenzen tolerieren, einschließlich Interferenzen, die seinen Betrieb stören können. CAN ICES-3 (B)/NMB-3(B) Weder Segway Inc. noch Ninebot haften für irgendwelche Änderungen oder Modifikationen, die nicht ausdrücklich von Segway Inc. oder Ninebot genehmigt worden sind. Durch solche Änderungen kann die Berechtigung des Benutzers auf den Betrieb der Einrichtung unwirksam werden. 03 04Richtlinie zur Einschränkung der Verwendung bestimmter gefährlicher Stoffe (RoHS) Dieses Produkt von Ninebot (Changzhou) Tech Co. Ltd. mit den beiliegenden Teilen (Kabel, Leitungen usw.) erfüllt die Anforderungen der Richtlinie 2011/65/EG zur Beschränkung der Verwendung bestimmter gefährlicher Inhalte in Elektro- und Elektronikgeräten ("RoHS-Reform" oder "RoHS 2"). Richtlinie über elektromagnetische Verträglichkeit & Maschinenrichtlinie Segway Europe B.V. EU-Kontaktadresse für regulatorische Fragen ausschließlich: Hogehilweg 8, 1101 CC Amsterdam, Niederlande. Hiermit erklärt [Ninebot (Changzhou) Tech Co., Ltd,], dass der Gerätetyp [ES1LD] mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinien 2014/30/EU & 2006/42/EC übereinstimmt.

IPX4 Asphalte / chaussée plate ; obstacles < 1 cm ; trous < 3 cmEnv. 12.4 mph (20 km/h)Env. 6 hAmortisseur AvantModes de conduite Mode Limite de vitesse, mode Standard et mode SportLes pneusPneus creux. Matériel: NR + SBR + SILICE. Taille: 8 * 2.0. Sans buse Net Env. 24.9 livers (11.3 kg)Paramètre [1] Normale Reichweite: Tests wurden bei Fahrten mit voller Leistung, 165lbs (75 kg) Traglast, 77°F (25°C), 60 % der Höchstgeschwindigkeit auf durchschnittlichem Straßenbelag durchgeführt.

• Einige der Faktoren, die die Reichweite beeinflussen sind: Geschwindigkeit, Anzahl der Starts und Stopps, Temperatur, usw. Technische DatenArtikelProduktMaschinen-parameterBatterieMotorLadegerätAusstattungReifen Ausgeklappt: Länge x Breite x Höhe Zusammengeklappt: Länge x Breite x HöheTraglastFahrerAltersempfehlungErforderliche HöheHöchst geschwindigkeit Normale Reichweite [1] Höchst steigungBetriebstemperaturLagertemperaturIP-KlassifizierungBefahrbares GeländeMax. LadespannungLadetemperatur 32–104°F (0-40°C)NennleistungBatteriemanagementsystemEingangsnennspannungAusgangsnennspannungNennstromNennspannungNennleistungNennausgangsleistungLadedauerCa. 40.2 × 16.3 × 44.5 in (102 × 41.3 × 113 cm)Modell ES1LName Ninebot KickScooterCa. 44.5 × 16.3 × 12.6 in (113 × 41.3 × 32 cm)55–220 lbs (25–100 kg)Ca. 12.4 miles (20 km)Ca. 7°36 V 14–104°F (-10–40°C)-4–122°F (-20–50°C)42 V 5100 mAhNominale Energie184 Wh0.25 kW, 250WÜberhitzungs-, Kurzschluss-, Überentladung-, Überstrom- und Überladeschutz100–240 V~42 V 1 A

Réflecteur* Reflektor* Area targa* Reflectante Nummernschild Fläche* Riflettore Rückleuchte* Luce retro* Luz trasera* Número de placa* Przepustnica elektroniczna Tylne światło* Obszar tablicy rejestracyjnej* Tylny błotnik/Hamulec nozny Dieses Produkt ist nach ANSI/CAN/UL-2272 von CSA zertifiziert.Der Batterie entspricht den UN/DOT 38.3-Vorschriften.Für das Modell: ES1LÜbereinstimmungserklärung für die USA von der amerikanischen Regulierungsbehörde Federal Communications Commission (FCC) Dieses Gerät entspricht Teil 15 der FCC-Regularien. Der Betrieb unterliegt den beiden folgenden Bedingungen: (1) Dieses Gerät darf keine Funkstörungen im Radio- oder Fernsehempfang verursachen, und (2) dieses Gerät muss sämtliche empfangenen Interferenzen tolerieren, einschließlich Interferenzen, die seinen Betrieb stören können. Jegliche Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Einhaltung der Vorschriften verantwortlichen Partei genehmigt wurden, können dazu führen, dass die Berechtigung des Benutzers zum Betrieb des Geräts erlischt.HINWEISDieses Gerät wurde getestet und erfüllt die Grenzwerte für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Regularien. Diese Grenzwerte dienen dazu, einen angemessenen Schutz gegenüber Funkstörungen in einer Hausinstallation zu bieten. Dieses Gerät erzeugt, nutzt und kann Funkfrequenzenergien ausstrahlen und kann bei fehlerhafter Installation und Nutzung im Widerspruch zu den Anweisungen Funkstörungen im Funkverkehr erzeugen. Es wird jedoch keine Gewährleistung dafür abgegeben, dass in bestimmten Installationen keine Funkstörungen auftreten. Wenn vorliegende Einrichtung Funkstörungen im Radio- oder Fernsehempfang verursacht, was sich durch das Aus- und Ausschalten der Anlage überprüfen lässt, wird der Benutzer aufgefordert, diese Funkstörungen durch eine oder mehrere der folgenden Maßnahmen zu beheben:—Neuausrichtung oder Verlegung der Empfangsantenne.—Bessere Trennung von Gerät und Empfänger.—Anschluss der Einrichtung an eine Steckdose in einem Stromkreis, an dem der Empfänger nicht angeschlossen ist.—Beratung durch Händler oder einen erfahrenen Radio-/Fernsehmechaniker.Kanadische Industrienorm (Industry Canada, IC) Übereinstimmungserklärung für Kanada Dieses Gerät entspricht der/den lizenzfreien RSS-Norm(en) der kanadischen Industrienorm Der Betrieb unterliegt den beiden folgenden Bedingungen: (1) Dieses Gerät darf keine Funkstörungen im Radio- oder Fernsehempfang verursachen und (2) dieses Gerät muss sämtliche empfangenen Interferenzen tolerieren, einschließlich Interferenzen, die seinen Betrieb stören können.CAN ICES-3 (B)/NMB-3(B)Weder Segway Inc. noch Ninebot haften für irgendwelche Änderungen oder Modifikationen, die nicht ausdrücklich von Segway Inc. oder Ninebot genehmigt worden sind. Durch solche Änderungen kann die Berechtigung des Benutzers auf den Betrieb der Einrichtung unwirksam werden.ES1LD0.071 kW, 71 W1.7 AEnv. 3.5 hES1LD0.071 kW, 71 W1.7 ACa. 3.5 hES1LD0.071 kW, 71 W1.7 ACirca 3.5 hES1LD0.071 kW, 71 W1.7 AAprox. 3.5 hES1LD0.071 kW, 71 W1.7 ANote: Parts with "*" are for ES1LD.Remarque:Les pièces avec "*" sont pour ES1LD. Hinweis: Teile mit "*" sind für ES1LD. Nota: le parti con "*" sono per ES1LD. Nota: Las partes con "*" son para ES1LD. Uwaga: Części oznaczone “*” dotyczą ES1LD. Système de gestion de la batterie
