MANUALE UTENTE Ninebot KickScooter ES1LD SEGWAY

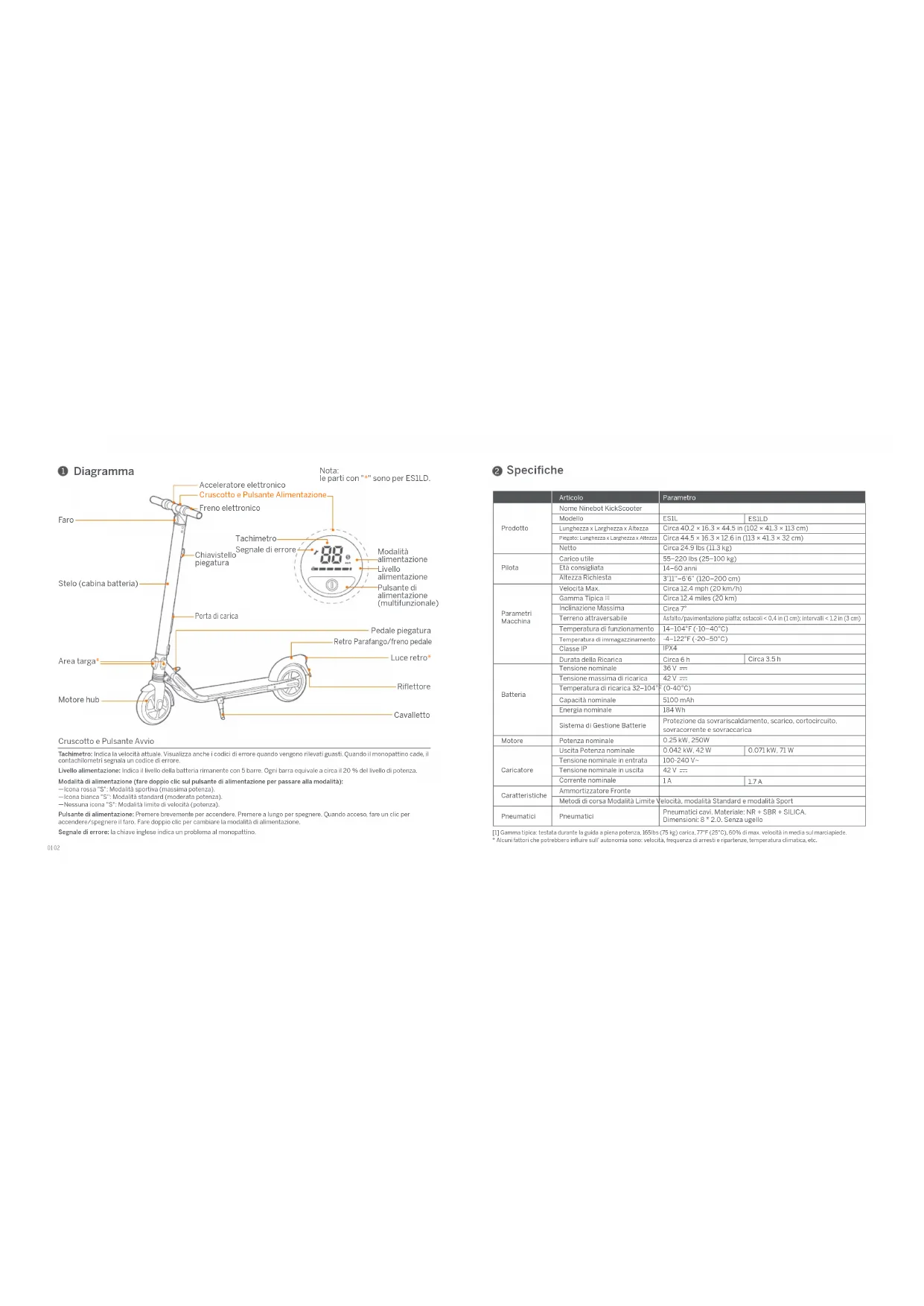

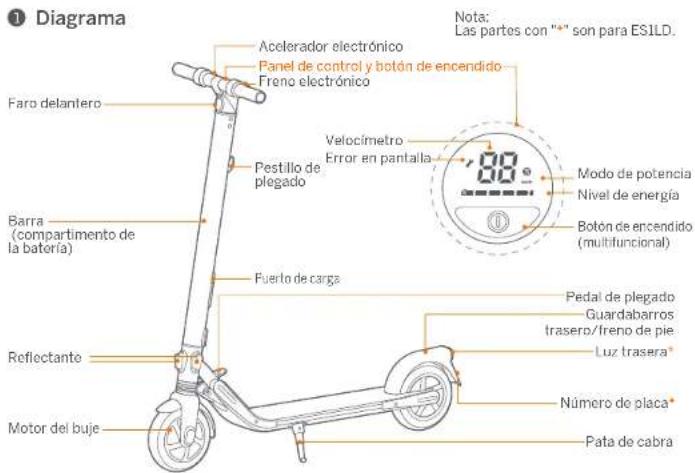

Diagramma Retro Parafango/freno pedale Pedale piegatura Cruscotto e Pulsante Alimentazione Acceleratore elettronico Cavalletto Stelo (cabina batteria) Motore hub Faro Cruscotto e Pulsante Avvio Tachimetro: Indica la velocità attuale. Visualizza anche i codici di errore quando vengono rilevati guasti. Quando il monopattino cade, il contachilometri segnala un codice di errore. Livello alimentazione: Indica il livello della batteria rimanente con 5 barre. Ogni barra equivale a circa il 20 % del livello di potenza. Modalità di alimentazione (fare doppio clic sul pulsante di alimentazione per passare alla modalità): —Icona rossa "S": Modalità sportiva (massima potenza). —Icona bianca "S": Modalità standard (moderata potenza). —Nessuna icona "S": Modalità limite di velocità (potenza). Pulsante di alimentazione: Premere brevemente per accendere. Premere a lungo per spegnere. Quando acceso, fare un clic per accendere/spegnere il faro. Fare doppio clic per cambiare la modalità di alimentazione. Segnale di errore: la chiave inglese indica un problema al monopattino. Freno elettronico Chiavistello piegatura Porta di carica Pulsante di alimentazione (multifunzionale) Segnale di errore Tachimetro Modalità alimentazione Livello alimentazione [1] Gamma tipica: testata durante la guida a piena potenza, 165lbs (75 kg) carica, 77°F (25°C), 60% di max. velocità in media sul marciapiede.

• Alcuni fattori che potrebbero influire sull’ autonomia sono: velocità, frequenza di arresti e ripartenze, temperatura climatica, etc. Specifiche Articolo Prodotto Parametri Macchina Batteria Motore Caricatore Caratteristiche Pneumatici Lunghezza x Larghezza x Altezza Piegato: Lunghezza x Larghezza x Altezza Carico utile Pilota Età consigliata Altezza Richiesta Velocità Max. Gamma Tipica [1] Inclinazione Massima Temperatura di funzionamento Temperatura di immagazzinamento Classe IP Terreno attraversabile Tensione massima di ricarica Temperatura di ricarica 32–104°F (0-40°C) Capacità nominale Sistema di Gestione Batterie Tensione nominale in entrata Tensione nominale in uscita Corrente nominale Tensione nominale Potenza nominale Uscita Potenza nominale Durata della Ricarica Circa 40.2 × 16.3 × 44.5 in (102 × 41.3 × 113 cm) Modello ES1L Circa 44.5 × 16.3 × 12.6 in (113 × 41.3 × 32 cm) 55–220 lbs (25–100 kg) Circa 12.4 miles (20 km) Circa 7° 36 V 14–104°F (-10–40°C) -4–122°F (-20–50°C) 42 V 5100 mAh Energia nominale 184 Wh

Protezione da sovrariscaldamento, scarico, cortocircuito, sovracorrente e sovraccarica 100-240 V~ 42 V 1 A

14–60 anni 3’11”–6’6” (120–200 cm) IPX4 Asfalto/pavimentazione piatta; ostacoli < 0,4 in (1 cm); intervalli < 1,2 in (3 cm) Circa 12.4 mph (20 km/h) Circa 6 h Ammortizzatore Fronte Metodi di corsa Modalità Limite Velocità, modalità Standard e modalità Sport Pneumatici Pneumatici cavi. Materiale: NR + SBR + SILICA. Dimensioni: 8 * 2.0. Senza ugello Netto Circa 24.9 lbs (11.3 kg) Parametro Nome Ninebot KickScooter Area targa* Riflettore Luce retro* ES1LD

Circa 3.5 h Nota: le parti con "*" sono per ES1LD.

Per il modello: ES1LD Dichiarazione di conformità dell'Unione europea Importanti informazioni in materia di rifiuti di apparecchiature elettriche ed elettroniche (RAEE) Certificazioni Questo prodotto è certificato da CSA per ANSI/CAN/UL-2272. La batteria è conforme a UN/DOT 38.3. Per il modello: ES1L Dichiarazione di conformità della Federal Communications Commission (FCC) per gli Stati Uniti Questo dispositivo è conforme alla parte 15 delle norme FCC. Il funzionamento è soggetto alle seguenti due condizioni: (1) Questo dispositivo non può causare interferenze dannose e (2) Questo dispositivo deve accettare tutte le interferenze ricevute, incluse le interferenze che possono causare operazioni indesiderate. Qualsiasi cambiamento o modifica non espressamente approvati dalla parte responsabile della conformità potrebbe annullare l'autorità dell'utente a utilizzare l'apparecchiatura. NOTA Questa apparecchiatura è stata testata e trovata conforme ai limiti per un dispositivo digitale di classe B, ai sensi della parte 15 delle Norme FCC. Questi limiti sono progettati per fornire una protezione ragionevole contro le interferenze dannose in un'installazione residenziale. Questa apparecchiatura genera, usa e può irradiare energia a radiofrequenza e, se non viene installata e utilizzata in conformità alle istruzioni, può causare interferenze dannose alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che non si verifichino interferenze in un'installazione particolare. Se questa apparecchiatura provoca interferenze dannose alla ricezione radio o televisiva, che può essere determinata spegnendo e riaccendendo l'apparecchio, l'utente è incoraggiato a provare a correggere l'interferenza con una o più delle seguenti misure: —Riorientare o trasferire l'antenna ricevente. —Aumentare la separazione tra l'apparecchio e il ricevitore. —Collegare l'apparecchiatura ad una presa su un circuito diverso da quello a cui è collegato il ricevitore. —Consultare il rivenditore o un esperto tecnico radio/TV per assistenza. Dichiarazione di conformità Industry Canada (IC) per il Canada Questo dispositivo è conforme agli standard RSS di esenzione per licenza Industry Canada. Il funzionamento è soggetto alle seguenti due condizioni: (1) Questo dispositivo non può causare interferenze e (2) Questo dispositivo deve accettare tutte le interferenze, incluse le interferenze che possono causare un funzionamento indesiderato del dispositivo. CAN ICES-3 (B)/NMB-3(B) Né Segway Inc. o Ninebot è responsabile di eventuali cambiamenti o modifiche non espressamente approvate da Segway Inc. o Ninebot. Tali modifiche potrebbero invalidare l'autorizzazione dell'utente ad utilizzare l'apparecchiatura. Informazioni di smaltimento e riciclo dei rifiuti elettronici per il corretto smaltimento di questo prodotto. Questo marchio indica che il prodotto non deve essere smaltito insieme agli altri rifiuti domestici nell'Unione Europea. Per evitare possibili danni all'ambiente o alla salute umana derivanti dallo smaltimento incontrollato dei rifiuti, riciclare il prodotto responsabilmente per promuovere il riutilizzo sostenibile delle risorse materiali. Per restituire un dispositivo usato, utilizzare i sistemi di restituzione e raccolta oppure rivolgersi al rivenditore presso il quale è stato acquistato il prodotto. Il rivenditore può raccogliere il prodotto per riciclarlo in modo sicuro per l'ambiente. Informazioni sul riciclaggio della batteria per l'Unione europea Le batterie o gli imballaggi per le batterie sono etichettati in conformità con la Direttiva europea 2006/66/CE e la modifica 2013/56/UE relativa a batterie e accumulatori e ai rifiuti di pile e accumulatori. La Direttiva definisce il quadro per la resa e il riciclaggio di batterie e accumulatori usati, applicabile in tutta l'Unione europea. Questa etichetta è applicata a diverse batterie per indicare che la batteria non deve essere gettata, ma recuperata dopo la fine della vita in base a questa direttiva. Conformemente alla Direttiva europea 2006/66/CE e la modifica 2013/56/UE, le batterie e gli accumulatori sono etichettati per indicare che devono essere raccolti separatamente e riciclati alla fine della vita. L'etichetta sulla batteria può anche includere un simbolo chimico per il metallo interessato nella batteria (Pb per piombo, Hg per mercurio e Cd per cadmio). Gli utenti di batterie e accumulatori non devono smaltire le batterie e gli accumulatori come rifiuti urbani non differenziati, ma utilizzare il quadro di raccolta disponibile per i clienti per i resi, il riciclaggio e il trattamento delle batterie e degli accumulatori. La partecipazione del cliente è importante per ridurre al minimo gli effetti potenziali delle batterie e degli accumulatori sull'ambiente e sulla salute umana a causa della potenziale presenza di sostanze pericolose. Prima di collocare apparecchiature elettriche ed elettroniche (EEE) nel flusso di raccolta dei rifiuti o negli impianti di raccolta dei rifiuti, l'utente finale di apparecchiature contenenti batterie e / o accumulatori deve rimuovere tali batterie e accumulatori per la raccolta separata. 03 04Direttiva sulla restrizione di sostanze pericolose (RoHS) Questo prodotto Ninebot (Changzhou) Tech Co., Ltd., insieme alle parti incluse (cavi, fili e così via) è conforme ai requisiti della Direttiva 2011/65/EU sulla restrizione dell’uso di alcune sostanze pericolose nelle apparecchiature elettriche ed elettroniche (“RoHS rivisto” oppure “RoHS 2”). Direttiva sulla compatibilità elettromagnetica e direttiva macchine Segway Europe B.V. ndirizzo di contatto dell'UE solo per temi normativi: Hogehilweg 8, 1101CC Amsterdam, Paesi Bassi. Con la presente, [Ninebot (Changzhou) Tech Co., Ltd,] dichiara che il tipo di apparecchiatura [ES1LD] è conforme ai requisiti essenziali e alle altre disposizioni pertinenti delle direttive 2014/30/UE e 2006/42/CE.

• Alcuni fattori che potrebbero influire sull’ autonomia sono: velocità, frequenza di arresti e ripartenze, temperatura climatica, etc. SpecificheArticoloProdottoParametri MacchinaBatteriaMotoreCaricatoreCaratteristichePneumatici Lunghezza x Larghezza x Altezza Piegato: Lunghezza x Larghezza x AltezzaCarico utilePilotaEtà consigliataAltezza RichiestaVelocità Max. Gamma Tipica [1] Inclinazione MassimaTemperatura di funzionamentoTemperatura di immagazzinamentoClasse IPTerreno attraversabileTensione massima di ricaricaTemperatura di ricarica 32–104°F (0-40°C)Capacità nominaleSistema di Gestione BatterieTensione nominale in entrataTensione nominale in uscitaCorrente nominaleTensione nominalePotenza nominaleUscita Potenza nominaleDurata della RicaricaCirca 40.2 × 16.3 × 44.5 in (102 × 41.3 × 113 cm)Modello ES1L Circa 44.5 × 16.3 × 12.6 in (113 × 41.3 × 32 cm)55–220 lbs (25–100 kg)Circa 12.4 miles (20 km)Circa 7°36 V 14–104°F (-10–40°C)-4–122°F (-20–50°C)42 V 5100 mAhEnergia nominale184 Wh0.25 kW, 250WProtezione da sovrariscaldamento, scarico, cortocircuito, sovracorrente e sovraccarica100-240 V~42 V 1 A
