INSTRUKCJA OBSŁUGI PCBS 3037 ProfiCare

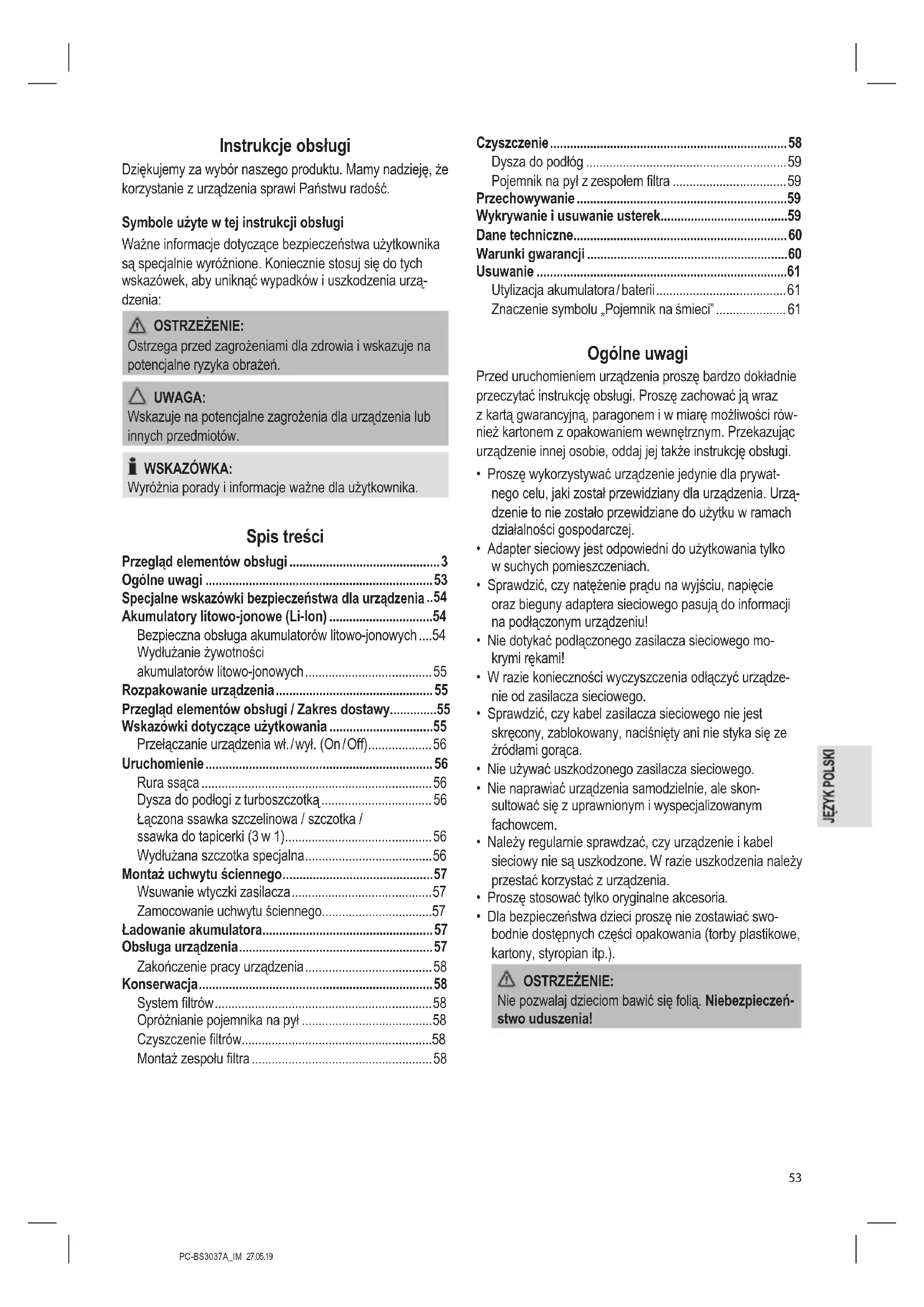

Instrukcje obsługi Dziękujemy za wybór naszego produktu. Mamy nadzieję, że korzystanie z urządzenia sprawi Państwu radość. Symbole użyte w tej instrukcji obsługi Ważne informacje dotyczące bezpieczeństwa użytkownika są specjalnie wyróżnione. Koniecznie stosuj się do tych wskazówek, aby uniknąć wypadków i uszkodzenia urzą- dzenia: OSTRZEŻENIE: Ostrzega przed zagrożeniami dla zdrowia i wskazuje na potencjalne ryzyka obrażeń. UWAGA: Wskazuje na potencjalne zagrożenia dla urządzenia lub innych przedmiotów. WSKAZÓWKA: Wyróżnia porady i informacje ważne dla użytkownika. Spis treści Przegląd elementów obsługi .............................................3 Ogólne uwagi ....................................................................53 Specjalne wskazówki bezpieczeństwa dla urządzenia

• Akumulatory litowo-jonowe (Li-Ion) p. 54
• Bezpieczna obsługa akumulatorów litowo-jonowych p. 54
• Wydłużanie żywotności akumulatorów litowo-jonowych p. 55
• Rozpakowanie urządzenia p. 55
• Przegląd elementów obsługi / Zakres dostawy p. 55
• Wskazówki dotyczące użytkowania p. 55
• Przełączanie urządzenia wł. / wył. (On / Off) p. 56
• Uruchomienie p. 56
• Rura ssąca p. 56
• Dysza do podłogi z turboszczotką p. 56
• Łączona ssawka szczelinowa / szczotka / ssawka do tapicerki (3 w 1) p. 56
• Wydłużana szczotka specjalna p. 56
• Montaż uchwytu ściennego p. 57
• Wsuwanie wtyczki zasilacza p. 57
• Zamocowanie uchwytu ściennego p. 57
• Ładowanie akumulatora p. 57
• Obsługa urządzenia p. 57
• Zakończenie pracy urządzenia p. 58
• Konserwacja p. 58
• System ltrów p. 58
• Opróżnianie pojemnika na pył p. 58
• Czyszczenie ltrów p. 58
• Montaż zespołu ltra p. 58
• Czyszczenie p. 58
• Dysza do podłóg p. 59
• Pojemnik na pył z zespołem ltra p. 59
• Przechowywanie p. 59
• Wykrywanie i usuwanie usterek p. 59
• Dane techniczne p. 60
• Warunki gwarancji p. 60
• Usuwanie p. 61
• Utylizacja akumulatora / baterii p. 61
• Znaczenie symbolu „Pojemnik na śmieci” Ogólne uwagi Przed uruchomieniem urządzenia proszę bardzo dokładnie przeczytać instrukcję obsługi. Proszę zachować ją wraz z kartą gwarancyjną, paragonem i w miarę możliwości rów- nież kartonem z opakowaniem wewnętrznym. Przekazując urządzenie innej osobie, oddaj jej także instrukcję obsługi. p. 61

• Proszę wykorzystywać urządzenie jedynie dla prywat- nego celu, jaki został przewidziany dla urządzenia. Urzą- dzenie to nie zostało przewidziane do użytku w ramach działalności gospodarczej.

• Adapter sieciowy jest odpowiedni do użytkowania tylko w suchych pomieszczeniach.

• Sprawdzić, czy natężenie prądu na wyjściu, napięcie oraz bieguny adaptera sieciowego pasują do informacji na podłączonym urządzeniu!

• Nie dotykać podłączonego zasilacza sieciowego mo- krymi rękami!

• W razie konieczności wyczyszczenia odłączyć urządze- nie od zasilacza sieciowego.

• Sprawdzić, czy kabel zasilacza sieciowego nie jest skręcony, zablokowany, naciśnięty ani nie styka się ze źródłami gorąca.

• Nie używać uszkodzonego zasilacza sieciowego.

• Nie naprawiać urządzenia samodzielnie, ale skon- sultować się z uprawnionym i wyspecjalizowanym fachowcem.

• Należy regularnie sprawdzać, czy urządzenie i kabel sieciowy nie są uszkodzone. W razie uszkodzenia należy przestać korzystać z urządzenia.

• Proszę stosować tylko oryginalne akcesoria.

• Dla bezpieczeństwa dzieci proszę nie zostawiać swo- bodnie dostępnych części opakowania (torby plastikowe, kartony, styropian itp.). OSTRZEŻENIE: Nie pozwalaj dzieciom bawić się folią. Niebezpieczeń- stwo uduszenia!PC-BS3037A_IM 27.05.19

Specjalne wskazówki bezpieczeństwa dla urządzenia

• Urządzenie to może być używane przez dzieci w wieku lat 8 lub starsze, osoby z obniżoną sprawnością zyczną, zmysłową lub umysłową, osoby z brakiem doświadczenia i wiedzy, jeśli są one nadzorowane lub gdy je poinstruowano jak korzystać z tego urzą- dzenia w bezpieczny sposób, i gdy zdają sobie sprawę z istnieją- cych niebezpieczeństw.

• Dzieci nie powinny bawić się tym urządzeniem.

• Czyszczenie i konserwacja nie powinny być wykonywane przez dzieci bez nadzoru.

• Urządzenie to jest przeznaczone do użytku przy bezpiecznym bardzo niskim napięciu. Należy je podłączać wyłącznie do źródeł zasilania zgodnych ze specykacjami na tabliczce znamionowej.

• Jeśli kabel połączeniowy urządzenia zostanie uszkodzony, musi zostać wymieniony na specjalny kabel połączeniowy, który można uzyskać od producenta lub w dziale obsługi klienta.

• Używaj wyłącznie zasilacza wchodzącego w zakres dostawy.

• Nie zasysaj substancji palnych ani cieczy!

• Odkurzacza nie należy stosować do usuwania tonera z drukarek lub kopiarek laserowych, gdyż grozi to pożarem lub wybuchem.

• Proszę nie wciągać odkurzaczem gorącego popiołu, przedmiotów ostrych i ostro zakończonych!

• Nie wolno nigdy odkurzać bez zainstalowanego ltra. Akumulatory litowo-jonowe (Li-Ion) Odkurzacz zasilany jest akumulatorami litowo-jonowymi. W porównaniu z innymi akumulatorami, akumulatory litowo-jonowe charakteryzują się wieloma zaletami:

• Wysokim napięciem ogniw (więcej woltów)

• Brakiem zjawiska pamięci

• Niskim poziomem samowyładowania Bezpieczna obsługa akumulatorów litowo-jonowych Akumulatory litowo-jonowe uważane są za bezpieczne, jednak zagrożenia związane z ich użytkowaniem mogą wy- nikać z uszkodzeń mechanicznych, usterek elektrycznych i efektów cieplnych. Uszkodzenia mechaniczne mogą skutkować wyciekiem związków gazowych lub ciekłych, które mogą być wysoce drażniące, palne lub nawet toksyczne. Usterka elektryczna, np. zwarcie, może prowadzić do prze- grzewania akumulatora, i być przyczyną pożaru.PC-BS3037A_IM 27.05.19

Nawet rozgrzanie zewnętrznej powierzchni akumulatora litowo-jonowego, na przykład w wyniku działania promieni słonecznych lub źródła ciepła, może prowadzić do pożaru lub wybuchu. Jednakże, przy zachowaniu właściwych warunków eksplo- atacji akumulatory litowo-jonowe są bezpieczne. Zagrożenie stanowią jedynie w sytuacji, gdy są użytkowane lub składo- wane w nieodpowiedni sposób. Zatem:

• Należy unikać temperatury powyżej 40 °C oraz poniżej 0 °C.

• Nie dopuszczać do upadku urządzenia lub akumulatora.

• Jeśli w wyniku upadku akumulator litowo-jonowy ulegnie uszkodzeniu, nie należy go dalej użytkować.

• Na czas składowania urządzenia lub oddając je do likwi- dacji zaciski akumulatora należy osłonić, by nie dopuścić do zwarcia.

• Zużyte akumulatory należy likwidować wrzucając je do przeznaczonych do tego celu pojemników w punktach sprzedaży lub oddając do punktów zbiórki zużytego sprzętu AGD. Wydłużanie żywotności akumulatorów litowo-jonowych Okres żywotności akumulatorów litowo-jonowych można wydłużyć eksploatując je w prawidłowy sposób. Przestrze- ganie poniższych prostych zasad ładowania i składowania przyczyni się do utrzymania pełnej sprawności akumulatora:

• Temperatura: Najlepszą temperaturą dla tego rodzaju akumulatorów jest temperatura w zakresie od 10 °C do 25 °C. Temperatury wyższe mogą przyczynić się do przedwczesnego starzenia się akumulatorów.

• Ładowanie i rozładowanie: Podczas cykli ładowania należy unikać zarówno pełnego naładowania, jak i głębo- kiego rozładowania. Po zakończeniu ładowania akumulatora należy nie- zwłocznie odłączyć ładowarkę. Za najlepsze uznaje się ładowanie do poziomu 90 %. I odwrotnie, akumulatora nie należy rozładowywać do 0 %. Jeśli jest taka możliwość, akumulator należy doła- dować, gdy osiągnie poziom naładowania 30 %.

• Składowanie: Akumulatory należy składować w suchym miejscu, w temperaturze pomiędzy 10 °C a 20 °C. Należy również wziąć pod uwagę zjawisko samowyłado- wania! W sytuacji, gdy akumulator jest niemal całkowicie rozładowany, zjawisko to może prowadzić do głębokiego rozładowania skutkującego uszkodzeniem akumulatora. W przypadku planów składowania akumulatora przez dłuższy okres można temu zjawisku zapobiec. Przed odłożeniem urządzenia w miejsce składowania zalecamy naładowanie akumulatora do około 40 % jego pojemno- ści. Stan naładowania akumulatora należy sprawdzić nie później, niż po miesiącu. Rozpakowanie urządzenia

1. Wyjąć urządzenie z opakowania.

2. Sprawdzić kompletność zakupionego zestawu.

3. Sprawdzić urządzenie, czy nie ma usterek powstałych

podczas transportu, aby uniknąć zagrożeń. WSKAZÓWKA: W przypadku zauważonej usterki należy natychmiast skontaktować się z miejscowym dystrybutorem lub sprzedawcą. Nie użytkować uszkodzonego urządzenia! Przegląd elementów obsługi / Zakres dostawy Rysunek A 1 Pojemnik na kurz 2 Obudowa silnika 3 Przycisk MAX 4 Przycisk wł / wył 5 pakiet akumulatorów 6 odblokowanie pakietu akumulatorów 7 Zatrzask pojemnika na kurz Rysunek B 1 Pojemnik na kurz 2 Obudowa silnika 8 Kontrolki 9 Uchwyt do przenoszenia 10 Gniazdo łączenia zasilania 11 Zestaw ręczny (Rysunek A) 12 Odblokowanie rury ssącej 13 Adapter dyszy 14 Odblokowanie przegubu rury ssącej 15 Dysza do podłogi z turboszczotką 16 Odblokowanie ssawki do podłóg 17 Rura ssąca 18 Odblokowanie ssawki łączonej 19 Łączona ssawka szczelinowa / szczotka / ssawka do tapicerki 20 Wydłużana szczotka specjalna Rysunki C i D Uchwyt ścienny Brak na rysunku 1 × Zasilacz 2 × Kołek rozporowy 2 × Śruba Wskazówki dotyczące użytkowania

• Urządzenie nadaje się w szczególności do szybkiego odkurzania niewielkich ilości suchego brudu lub kurzu.

• Urządzenie jest zasilane z naładowanej baterii. Ła- dowanie odbywa się za pośrednictwem dołączonego zasilacza.PC-BS3037A_IM 27.05.19

• Bezpośrednie zasilanie z zasilacza sieciowego nie jest możliwe.

• Zawieś urządzenie na dostarczonym uchwycie ścien- nym, gdy nie jest ono w użyciu. Służy także jako stacja ładowania. UWAGA: Urządzenie nie może stać pionowo samo z siebie. Je- żeli nie używasz uchwytu ściennego, delikatnie połóż odkurzacz na podłodze.

• Odkurzacz akumulatorowy nie jest właściwym zamienni- kiem odkurzacza konwencjonalnego do podłóg. Szcze- gólnie na dywanach o długim włosiu jego wydajność czyszczenia nie jest wystarczająca - ze względu na jego konstrukcję.

• Zabrudzone ltry zmniejszają moc ssania odkurzacza. Dlatego zalecamy regularne czyszczenie istniejących ltrów.

• Najlepiej czyścić ltry, gdy były używane przez dłuższy czas.

• Regularnie sprawdzaj i czyść elektryczną ssawkę do podłóg.

• W razie potrzeby mocno zabrudzone podłogi czyść wiele razy lub stosuj zwykły odkurzacz 230 V~ do podłóg. Przełączanie urządzenia wł. / wył. (On / Off)

• Przycisk (4) włącza i wyłącza urządzenie.

• Wciskaj przycisk MAX z tyłu uchwytu, aby przełączać między niskim i wysokim poziomem mocy. Uruchomienie Rura ssąca

• Rura ssąca jest wyposażona w przegub. Przy prze- chyleniu ułatwia to odkurzanie w miejscach trudno dostępnych. Aby uzyskać sztywną rurę ssącą, zablokuj przegub na miejscu.

• Wsunąć rurę ssawną z dwoma wypustami w złącze ze- społu przenośnego. Zabezpieczeniu urządzenia będzie towarzyszył dźwięk.

• Aby odłączyć rurę ssawną, nacisnąć przycisk zwalnia- jący (12) i jednocześnie wyciągnąć rurę. Dysza do podłogi z turboszczotką

• Ssawka do podłóg nadaje się do wszystkich podłóg z wyjątkiem dywanów o długim włosiu.

• W trakcie pracy świecą się diody LED w celu zapewnie- nia lepszej widoczności w ciemnych zakamarkach. UWAGA: Diody LED są niewymienialne.

• Wsuń dolny koniec rury ssawnej w złącze ssawki pod- łogowej. Zważaj na kołki stykowe na ssawce do podłóg. Rura ssawna musi w sposób słyszalny zatrzasnąć na miejscu.

• Aby odłączyć rurę ssawną, nacisnąć przycisk zwalnia- jący (16) i jednocześnie wyciągnąć rurę. Łączona ssawka szczelinowa / szczotka / ssawka do tapicerki (3 w 1)

• Te akcesoria są zawsze łatwo dostępne, gdy przymocu- jesz je wspornikiem na rurze ssawnej nad przegubem.

• Korzystając z tej ssawki będziesz mógł usunąć brud z narożników, rowków i małych szczelin.

• Aby zapobiec rysowaniu czyszczonej powierzchni, stosuj ssawkę razem z zablokowaną szczotką/ ssawką do ta- picerki. To umożliwia delikatne odkurzanie szczelin w ta- picerce i materacach. Nadaje się także do odkurzania delikatnych powierzchni, takich jak meble lub zasłony.

• Aby zamocować szczotkę / ssawkę do tapicerki na ssawce szczelinowej, wciśnij najpierw przyciski z boku, a następnie wsuń ssawkę na nią ze słyszalnym zatrza- śnięciem na miejscu. (jak przedstawiono na poniższym rysunku).

• Aby zwolnić blokadę, po prostu wciśnij oba przyciski ponownie.

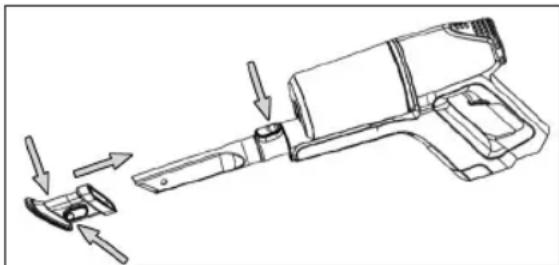

• Są dwa różne sposoby łączenia tej ssawki kombinowa- nej z urządzeniem: Podłączanie do zespołu przenośnego

• Włóż ssawkę szczelinową z odblokowaniem, zwróconą do góry ku łączeniu z uchwytem. Musi słyszalnie zatrza- snąć się na swoim miejscu.

• Aby odłączyć ssawkę, nacisnąć przycisk zwalniający, jednocześnie ją wyciągając. Podłączanie do rury ssawnej Na drugim końcu rury ssawnej znajdziesz takie samo złącze wtykowe, jak na uchwycie. Montaż / demontaż ssawki, jak opisano wyżej. Wydłużana szczotka specjalna

• Ta ssawka szczególnie nadaje się do delikatnego odku- rzania większych powierzchni wrażliwych.

• Możesz rozszerzyć powierzchnię odkurzania wyciągając cały czas element szczotki.

• Możesz zamocować tę szczotkę zarówno bezpośrednio na złączu z uchwytem, jak też na złączu z już założoną rurą ssawną.

• Aby rozłączyć ssawkę, po prostu ją wyciągnij.PC-BS3037A_IM 27.05.19

Montaż uchwytu ściennego Spójrz na rysunki C i D na stronie 3. Wsuwanie wtyczki zasilacza W przypadku wykorzystywania uchwytu ściennego także jako stanowiska ładowania, należy najpierw podłączyć wtyczkę zasilacza (Rys. C).

1. Połącz wtyczkę zasilania ze szczeliną z tyłu ładowarki.

2. Mocno wciśnij wtyczkę w zaciski. Musi słyszalnie zatrza-

snąć się na swoim miejscu.

3. Zabezpiecz przewód prawą lub lewą prowadnicą.

Zamocowanie uchwytu ściennego OSTRZEŻENIE: Przed przystąpieniem do montażu należy upewnić się, że w danym miejscu w ścianie nie ma kabli, które mogłyby zostać uszkodzone! UWAGA: Uchwyt ścienny umieścić w taki sposób, aby urządzenie nie było narażone na bezpośrednie działanie promieni słonecznych lub innych źródeł ciepła. WSKAZÓWKA: Jeżeli chcesz równocześnie korzystać z uchwytu ściennego jako ładowarki, w pobliżu musi być gniazdko zasilające.

1. Zmierzyć wysokość uchwytu ściennego. Wieszać odku-

rzacz przy ścianie z zamontowaną rurą ssawną i ssawką podłogową.

2. Przytrzymać uchwyt ścienny na ścianie, jak pokazano na

stronie 3 (Rys. D). Zaznaczyć 3 otwory.

3. Nawiercić otwory i włożyć kołki do ściany.

4. Włożyć śruby do otworów w uchwycie ściennym.

5. Wkręty dokręcić ręcznie śrubokrętem do oporu.

Ładowanie akumulatora UWAGA: Nie należy ładować akumulatora wielokrotnego ładowania bez nadzoru.

1. Wyłącz urządzenie.

2. Kabel zasilania podłączyć do gniazdka wejściowego (10).

W przypadku przygotowania uchwytu ściennego do pracy jako stanowisko ładowania, urządzenie należy wieszać na uchwycie ściennym.

3. Podłącz zasilacz sieciowy do gniazda elektrycznego

z certykatem. Przed pierwszym użyciem urządzenie należy ładować przez ok. 5 godzin. WSKAZÓWKA:

• Wskaźnik ładowania wskazuje stan naładowania akumulatora. (25 %, 50 %, 100 %) WSKAZÓWKA:

• Urządzenie posiada elektroniczne sterowanie pro- cesem ładowania akumulatora, co zapobiega jego nadmiernemu naładowaniu.

• Ładowanie kończy się, kiedy wszystkie 3 lampki wskaźnikowe się świecą.

• W razie, gdy urządzenie zostanie zdjęte ze stacji ładowania lub odłączone do zasilania, lampki wskaźnikowe gasną.

• Nagrzewanie się urządzenia podczas ładowania jest normalnym zjawiskiem.

4. Odłączyć zasilacz od

gniazdka elektrycznego, gdy akumulator wielokrotnego ładowania jest w pełni nała- dowany.

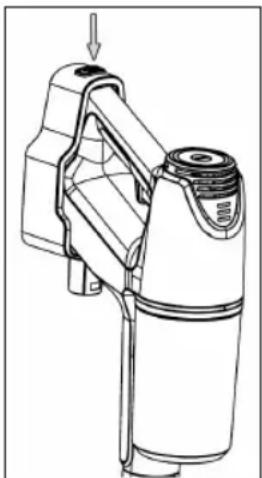

5. Aby zdjąć urządzenie ze

stacji ładowania, wciśnij za- trzask zwalniający na górze uchwytu ściennego. WSKAZÓWKA: Nawet wyłączony akumulator wielokrotnego ładowania wciąż się rozładowuje. W przypadku przewidy- wanego dłuższego okresu nieużytkowania urządzenia, akumulator urządzenia należy doładowywać przynajmniej raz na 4 do 6 wygodni. Obsługa urządzenia Urządzenia można używać jako odkurzacza do podłóg lub jako małego odkurzacza ręcznego (moduł podstawowy).

1. Odłączyć urządzenie od zasilacza.

2. Włączyć urządzenie.

3. Jeżeli chcesz przechylić rurę ssawną na przegubie,

wciśnij zwalniacz (14). WSKAZÓWKA:

• Zalecamy wyższy poziom mocy w przypadku używania urządzenia do pracy z ssawką podłogową. Wciśnij przycisk MAX.

• W czasie pracy zapalone są lampki wskaźnikowe, od 1 do 3, zależnie od stanu naładowania akumulatora.

• Zalecamy ponowne ładowanie akumulatora, gdy lampki wskaźnikowe sygnalizują stan naładowania tylko 25 % .

• Gdy naładowanie akumulatora prawie osiągnęło swój koniec, ostatnia lampka wskaźnikowa miga. Aby uniknąć głębokiego rozładowania akumulatora, silnik urządzenia wyłączy się odpowiednio. Ponownie ładuj akumulator.PC-BS3037A_IM 27.05.19

Zakończenie pracy urządzenia

1. Wyłącz urządzenie.

2. Jeśli już zainstalowano uchwyt ścienny, zawiesić na nim

odkurzacz. Konserwacja System ltrów Urządzenie zawiera 3 ltry. Powszechnie stosowany układ torby na pył został zastąpiony przezroczystym pojemnikiem na pył. Im większa prędkość przepływu powietrza przez odkurzacz pozwala na usuwanie silnych zabrudzeń i oddzielenie najmniejszych przepływających z powietrzem cząstek od „zassanego powietrza”. Zatem nie ma potrzeby zakupu worków na pył. Filtry muszą być okresowo czyszczone. UWAGA:

• Nigdy nie prać ltra w pralce automatycznej.

• Do suszenia nie używać suszarki do włosów.

• Urządzenie może działać z powrotem, kiedy wszystkie ltry są całkowicie suche i prawidłowo zamontowane. Zespół ltra Zespół ltra składa się z poniższych elementów:

• Filtr wstępnego oczyszczania Aby wyczyścić zespół ltra, należy wykonać poniższe czynności: Opróżnianie pojemnika na pył

1. Odłączyć urządzenie od zasilacza.

2. W razie konieczności zdjąć rurę ssącą oraz dyszę

3. Spójrz na rysunek A na stronie 3. Wciśnij przycisk na

pojemniku kurzu aby odłączyć go od uchwytu.

4. Wyjmij ltr dokładny na kolorowym kawałku tkaniny.

5. Wyjmij ltr zgrubny razem z uchwytem, aby usunąć go

z pojemnika na kurz.

6. Opróżnić zawartość zbiornika kurzowego.

1. Przytrzymaj oba ltry nad kubłem na śmieci i wytrzep je.

Filtr dokładny możesz także wyszczotkować. W przy- padku silnego zabrudzenia umyć ltry pod bieżącą wodą.

2. Przed ponownym montażem pozwolić ltrom na całkowi-

cie wyschnięcie na wolnym powietrzu!

3. Pojemnik na pył wytrzeć za pomocą wilgotnej ściereczki,

a następnie wytrzeć go do sucha. Montaż zespołu ltra

1. Filtr zgrubny umieścić w pojemniku na kurz. Zwróć

uwagę na wycięcie na krawędzi pojemnika na kurz. We- pchnij teraz ltr zgrubny w dół, aby znalazł się w środku pojemnika.

2. Ułóż ltr dokładny (kolorową tkaniną do góry) na ltrze

zgrubnym. Mocno wciśnij ltr dokładny.

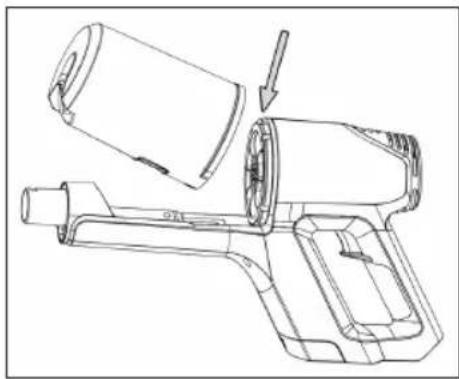

3. Na powrót zamocuj pojemnik na uchwycie. Najpierw

umieść pojemnik na kurz na górze obudowy silnika. Teraz wepchnij pojemnik w dół. Zatrzask na pojemniku musi słyszalnie zatrzasnąć na miejscu. Filtr wylotowy Dodatkowo urządzenie wyposażone jest w ltr wylotowy. Znajduje się on na górze obudowy silnika. UWAGA: Tego ltra nie wolno usuwać. Czyszczenie OSTRZEŻENIE:

• Zawsze przed czyszczeniem odłączać urządzenie od zasilacza sieciowego!PC-BS3037A_IM 27.05.19

• Obudowy silnika nie wolno do czyszczenia zanurzać w wodzie. Może to doprowadzić do porażenia elektrycznego lub pożaru. UWAGA:

• Nie używaj szczotki drucianej ani innych podobnych przedmiotów.

• Nie używaj ostrych lub ściernych środków czyszczą- cych.

• Żadna część nie nadaje się do mycia w zmywarce do naczyń.

• Obudowę można wytrzeć miękką, wilgotną ściereczką.

• Jednostkę zasilającą możesz przetrzeć suchą ście- reczką. Dysza do podłóg

1. Odłączyć ssawkę podłogową od rury ssawnej.

2. Obróć ssawkę podło-

gową tak, aby była wi- doczna strona spodnia ssawki. Aby otworzyć zatrzask, posłuż się małą monetą lub in- nym narzędziem. Kie- runek obrotu: W lewo. Odchyl pokrywę.

3. Wyciągnąć wałek szczotki.

4. Usuń nici i włosy, które mogły nawinąć się na szczotkę.

W razie konieczności użyj nożyczek.

5.1 Włóż wałek szczotki, najpierw wycięciem gwiazdo-

wym, z powrotem w przegródkę.

5.2 Włóż drugi koniec wałka szczotki z łożyskiem kwa-

dratowym w wycięcie pod pokrywą.

6. Zamknąć blokadę wałka szczotki.

Pojemnik na pył z zespołem ltra Aby oczyścić te elementy składowe, najpierw należy uważ- nie przeczytać rozdział „Konserwacja”. Przechowywanie

• Oczyścić urządzenie zgodnie z opisem i poczekać, aż wyschnie.

• W celu złożenia wykorzystaj poprzednio zamontowany wspornik ścienny lub ostrożnie ułóż urządzenie na podłodze.

• Zalecamy przechowywanie urządzenia w oryginalnym opakowaniu, jeśli nie jest używane przez dłuższe okresy czasu. WSKAZÓWKA dotycząca żywotności akumulatora: Nawet wyłączony akumulator wielokrotnego ładowania wciąż się rozładowuje. W przypadku przewidywanego dłuższego okresu nieużytkowania urządzenia, akumu- lator urządzenia należy doładowywać przynajmniej raz na 4 do 6 wygodni.

• Zawsze trzymać urządzenie poza zasięgiem dzieci, w suchym i dobrze wentylowanym miejscu.

• Temperatura przechowywania powinna mieścić się między 0 °C i 40 °C. Wykrywanie i usuwanie usterek Problem Możliwa przyczyna Sposób naprawy Urządzenie nie działa. Zasilacz jest podłączony. Odłączyć urządzenie od zasilacza. Uszkodzony akumulator wielokrotnego ładowania. Skontaktować się z punktem serwisowym lub sprzedawcą. Gdy urządzenie jest włączone, wszystkie lampki wskaźnikowe zaczynają migać. Bateria wielokrotnego ładowania jest wyczerpana. Naładuj akumulator.PC-BS3037A_IM 27.05.19

Problem Możliwa przyczyna Sposób naprawy Słaba moc ssania. Akumulator jest niemal rozładowany. Naładuj akumulator. Pojemnik na pył jest zapełniony. Opróżnić pojemnik na pył. Filtry są zabrudzone. Wyczyść ltry zgodnie z opisem w sekcji „Konserwacja”. UWAGA: Urządzenie można uruchomić ponownie tylko z suchymi ltrami. Hałas podczas pracy. Do dyszy podłogowej został wessane ciało obce. Usuń ciało obce. W razie konieczności odłączyć ssawkę podłogową od rury ssawnej. Ssawka podłogowa z turbo szczotką nie działają. Wałek szczotki jest unieruchomiony przez brud. Wyczyścić ssawkę jak opisano w rozdziale „Czyszczenie”. Nieprawidłowe zamocowanie rury ssawnej i / lub ssawki podłogowej. Sprawdź prawidłowość montażu elementów. Akumulator wielokrotnego ładowania nie trzyma ładunku. Akumulator wielokrotnego ładowania wyczerpał swoją żywotność. Skontaktować się z punktem serwisowym lub sprzedawcą. Dane techniczne Model:.............................................................. PC-BS 3037 A Waga netto (Uchwyt ręczny z rurą ssawną i ssawka do podłóg): ...................................ok. 2,4 kg Zasilacz sieciowy Klasa ochrony: ..................................................................... Wejście: ........................AC 100 - 240 V, 50 / 60 Hz, 0,8 A MAX Wyjście: ........................................................DC 35 V, 500 mA Bieguny: ..................................................................... Akumulator: .................................... 29,6 V, 2200 mAh Li-Ion Czas pracy: .........................................maksymalnie 30 minut Czas ładowania: ............................................... ok. 4,5 godzin Zastrzegamy sobie prawo wprowadzania zmian technicz- nych i projektowych w trakcie ciągłego rozwoju produktu. Niniejsze urządzenie odpowiada wymaganiom normy bezpieczeństwa użytkowania oraz spełnia wymagania dyrektywy niskonapięciowej i kompatybilności elektroma- gnetycznej. Warunki gwarancji Przyznajemy 24 miesiące gwarancji na produkt licząc od daty zakupu. W tym okresie będziemy bezpłatnie usuwać w terminie 14 dni od daty dostarczenia wadliwego sprzętu z kartą gwarancyjną do miejsca zakupu wszystkie uszkodzenia powstałe w tym urządzeniu na skutek wady materiałów lub wadliwego wykonania, naprawiając oraz wymieniając wadliwe części lub (jeśli uznamy za stosowne) wymieniając całe urządzenie na nowe. Sprzęt do naprawy powinien być dostarczony w komplecie wraz z dowodem zakupu oraz z ważną kartą gwarancyjną do sprzedawcy w miarę możliwości w oryginalnym opako- waniu lub innym odpowiednim dla zabezpieczenia przed uszkodzeniem. W razie braku kompletnego opakowania fa- brycznego, ryzyko uszkodzenia sprzętu podczas transportu do i z miejsca zakupu ponosi reklamujący. Naprawa gwarancyjna nie dotyczy czynności przewidzia- nych w instrukcji obsługi, do wykonania których zobowią- zany jest użytkownik we własnym zakresie i na własny koszt. Gwarancja nie obejmuje:

• mechanicznych, termicznych, chemicznych uszkodzeń sprzętu i wywołanych nimi wad,

• uszkodzeń powstałych w wyniku działania sił zewnętrz- nych takich jak wyładowania atmosferyczne, zmiana napięcia zasilania i innych zdarzeń losowych,

• nieprawidłowego ustawienia wartości napięcia elektrycz- nego, zasilanie z nieodpowiedniego gniazda zasilania,

• sznurów połączeniowych, sieciowych, żarówek, baterii, akumulatorów,

• uszkodzeń wyrobu powstałych w wyniku niewłaściwego lub niezgodnego z instrukcją jego użytkowania, przecho- wywania, konserwacji, samowolnego zrywania plomb oraz wszelkich przeróbek i zmian konstrukcyjnych doko- nanych przez użytkownika lub osoby niepowołane,

• roszczeń z tytułu parametrów technicznych wyrobu, o ile są one zgodne z podanymi przez producenta,

• prawidłowego zużycia i uszkodzeń, które mają nieistotny wpływ na wartość lub działanie tego urządzenia. Karta gwarancyjna bez pieczątki sklepu, daty sprzedaży, nie wypełniona, źle wypełniona, ze śladami poprawek, nieczytelna wskutek zniszczenia, bez możliwości ustalenia miejsca sprzedaży oraz dołączonego dowodu zakupu jest nieważna.PC-BS3037A_IM 27.05.19

Korzystanie z usług gwarancyjnych nie jest możliwe po upływie daty ważności gwarancji. Gwarancja na części lub całe urządzenie, które są wymieniane kończy się, wraz z końcem gwarancji na to urządzenie. Wszystkie inne roszczenia, wliczając w to odszkodowania są wykluczone chyba, że prawo przewiduje inaczej. Rosz- czenia wykraczające poza tą umowę nie są uwzględniane przez tą gwarancję. Gwarancja na sprzedany towar konsumpcyjny nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z niezgodności towaru z umową. Gwarancja oraz zawarte w niej warunki obowiązują na terenie Rzeczpospolitej Polskiej. Dystrybutor: CTC Clatronic Sp. z o.o Ul. Brzeska 1 45-960 Opole Usuwanie Utylizacja akumulatora / baterii Urządzenie posiada akumulator. Zużytych bate- rii / akumulatorów nie należy wyrzucać do zwy- kłych odpadów domowych. Akumulator należy wyjąć, zanim produkt zo- stanie poddany recyklingowi. Wciśnij zatrzask zwalniacza (6) i wyjmij pakiet akumulatora z uchwytu. Informacje na temat utylizacji baterii / akumulatorów można uzyskać od władz lokalnych lub miejskich. Znaczenie symbolu „Pojemnik na śmieci” Proszę oszczędzać nasze środowisko, sprzęt elektryczny nie należy do śmieci domowych. Proszę korzystać z punktów zbiorczych, przewidzianych do zdawania sprzętu elektrycz- nego, i tam proszę oddawać sprzęt elektryczny, którego już nie będą Państwo używać. Tym sposobem pomagają Państwo unikać potencjalnych następstw niewłaściwego usuwania odpadów, mających wpływ na środowisko i zdrowie ludzi. Tą drogą przyczyniają się Państwo do ponownego użycia, do recyklingu i do innych form wykorzystania starego sprzętu elektrycznego i elektronicznego. Informacje, gdzie można zdać sprzęt, otrzymają Państwo w swoich urzędach komunalnych lub w administracji gminy.PC-BS3037A_IM 27.05.19
