BEDIENUNGSANLEITUNG PCBS 3037 ProfiCare

2PC-BS3037A_IM 27.05.19

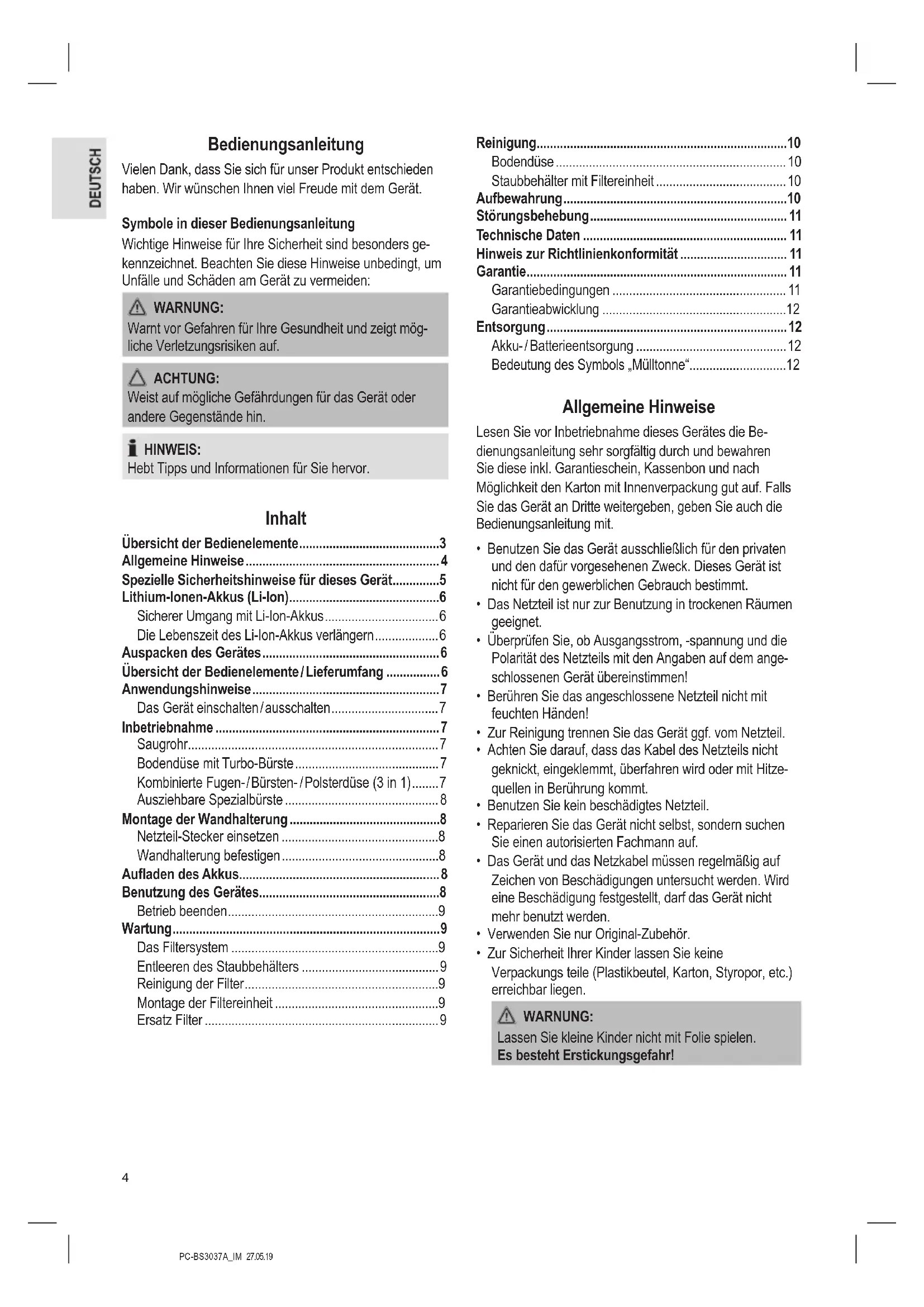

• Übersicht der Bedienelemente Overzicht van de bedieningselementen • Liste des différents éléments de commande Indicación de los elementos de manejo • Elementi di comando • Overview of the Components Przegląd elementów obsługi • A kezelőelemek áttekintése Обзор деталей прибора •4 PC-BS3037A_IM 27.05.19 Bedienungsanleitung Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät. Symbole in dieser Bedienungsanleitung Wichtige Hinweise für Ihre Sicherheit sind besonders ge- kennzeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden: WARNUNG: Warnt vor Gefahren für Ihre Gesundheit und zeigt mög- liche Verletzungsrisiken auf. ACHTUNG: Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin. HINWEIS: Hebt Tipps und Informationen für Sie hervor. Inhalt Übersicht der Bedienelemente p. 3
• Allgemeine Hinweise p. 4
• Spezielle Sicherheitshinweise für dieses Gerät p. 5
• Lithium-Ionen-Akkus (Li-Ion) p. 6
• Sicherer Umgang mit Li-Ion-Akkus p. 6
• Die Lebenszeit des Li-Ion-Akkus verlängern p. 6
• Auspacken des Gerätes p. 6
• Übersicht der Bedienelemente / Lieferumfang p. 6
• Anwendungshinweise p. 7
• Das Gerät einschalten / ausschalten p. 7
• Inbetriebnahme p. 7
• Saugrohr p. 7
• Bodendüse mit Turbo-Bürste p. 7
• Kombinierte Fugen- / Bürsten- / Polsterdüse (3 in 1) p. 7
• Ausziehbare Spezialbürste p. 8
• Montage der Wandhalterung p. 8
• Netzteil-Stecker einsetzen p. 8
• Wandhalterung befestigen p. 8
• Auaden des Akkus p. 8
• Benutzung des Gerätes p. 8
• Betrieb beenden p. 9
• Wartung p. 9
• Das Filtersystem p. 9
• Entleeren des Staubbehälters p. 9
• Reinigung der Filter p. 9
• Montage der Filtereinheit p. 9
• Ersatz Filter p. 9
• Reinigung p. 10
• Bodendüse p. 10
• Staubbehälter mit Filtereinheit p. 10
• Aufbewahrung p. 10
• Störungsbehebung p. 11
• Technische Daten p. 11
• Hinweis zur Richtlinienkonformität p. 11
• Garantie p. 11
• Garantiebedingungen p. 11
• Garantieabwicklung p. 12
• Entsorgung p. 12
• Akku- / Batterieentsorgung p. 12
• Bedeutung des Symbols „Mülltonne“ Allgemeine Hinweise Lesen Sie vor Inbetriebnahme dieses Gerätes die Be- dienungsanleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innenverpackung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit. p. 12

• Benutzen Sie das Gerät ausschließlich für den privaten und den dafür vorgesehenen Zweck. Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt.

• Das Netzteil ist nur zur Benutzung in trockenen Räumen geeignet.

• Überprüfen Sie, ob Ausgangsstrom, -spannung und die Polarität des Netzteils mit den Angaben auf dem ange- schlossenen Gerät übereinstimmen!

• Berühren Sie das angeschlossene Netzteil nicht mit feuchten Händen!

• Zur Reinigung trennen Sie das Gerät ggf. vom Netzteil.

• Achten Sie darauf, dass das Kabel des Netzteils nicht geknickt, eingeklemmt, überfahren wird oder mit Hitze- quellen in Berührung kommt.

• Benutzen Sie kein beschädigtes Netzteil.

• Reparieren Sie das Gerät nicht selbst, sondern suchen Sie einen autorisierten Fachmann auf.

• Das Gerät und das Netzkabel müssen regelmäßig auf Zeichen von Beschädigungen untersucht werden. Wird eine Beschädigung festgestellt, darf das Gerät nicht mehr benutzt werden.

• Verwenden Sie nur Original-Zubehör.

• Zur Sicherheit Ihrer Kinder lassen Sie keine Verpackungs teile (Plastikbeutel, Karton, Styropor, etc.) erreichbar liegen. WARNUNG: Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr!5 PC-BS3037A_IM 27.05.19 Spezielle Sicherheitshinweise für dieses Gerät

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen be- nutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

• Kinder dürfen nicht mit dem Gerät spielen.

• Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

• Das Gerät ist für den Betrieb mit Sicherheitskleinspannung aus- gelegt. Es darf nur an die auf dem Typenschild aufgedruckte Ver- sorgungsspannung angeschlossen werden.

• Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch eine besondere Anschlussleitung ersetzt werden, die vom Hersteller oder seinem Kundendienst erhältlich ist.

• Benutzen Sie kein anderes als das im Lieferumfang enthaltene Netzteil.

• Saugen Sie nichts Brennbares oder Flüssigkeiten auf!

• Verwenden Sie dieses Gerät nicht zum Entfernen von Toner aus dem Laserdrucker oder Kopierer, um Feuer oder Explosion zu vermeiden.

• Saugen Sie keine heiße Asche, spitze oder scharfe Gegen- stände!

• Saugen Sie niemals ohne Filter.6 PC-BS3037A_IM 27.05.19 Lithium-Ionen-Akkus (Li-Ion) Das Gerät ist mit Li-Ion-Akkus ausgestattet. Daraus er- geben sich viele Vorteile gegenüber anderen Batterien und Akkus:

• Eine hohe Zellenspannung (mehr Volt)

• Keinen Memory-Effekt

• Eine geringe Selbstentladung Sicherer Umgang mit Li-Ion-Akkus Allgemein sind Li-Ion-Akkus als sicher anzusehen. Dennoch können sich Gefahren durch mechanische Beschädigun- gen, elektrische Fehler sowie thermische Einwirkungen ergeben. Durch mechanische Beschädigungen können gasförmige oder üssige Stoffe austreten, welche stark reizend, brenn- bar oder sogar giftig wirken können. Ein elektrischer Fehler, z. B. ein Kurzschluss, kann zur Überhitzung und zum Brand führen. Auch schon die äußere Erwärmung eines Li-Ion-Akku, z. B. durch Sonneneinstrahlung oder Heizung, kann zum Brand oder zur Explosion führen. Bei ordnungsgemäßem Umgang sind Li-Ion-Akkus sicher. Nur bei unsachgemäßer Benutzung oder Lagerung können sie gefährlich werden. Deshalb gilt:

• Vermeiden Sie Temperaturen über 40 °C und unter 0 °C.

• Lassen Sie das Gerät oder den Akku nicht fallen.

• Sollte der Li-Ion-Akku nach einem Sturz beschädigt sein, verwenden Sie diesen nicht weiter.

• Kleben Sie die Pole bei Lagerung und Entsorgung ab, damit keine Kurzschlüsse entstehen.

• Entsorgen Sie alte Akkus sachgerecht in Sammelboxen beim Handel oder bei kommunalen Sammelstellen. Die Lebenszeit des Li-Ion-Akkus verlängern Für Li-Ion-Akkus gilt mehr noch als bei anderen Akkus, dass durch ihre richtige Behandlung die Lebensdauer verlängert werden kann. Einfache Regeln beim Laden und Lagern helfen Ihnen die Kapazität des Akkus zu erhalten:

• Temperatur: Eine Temperatur zwischen 10 - 25 °C ist für diese Akkus optimal. Temperaturen darüber können zu einer vorzeitigen Alterung führen.

• Ladung und Entladung: Bei den Ladezyklen sollten sowohl die Vollladung als auch die Tiefentladung ver- mieden werden. Ist die Auadung des Akkus abgeschlossen, sollten Sie unmittelbar darauf das Ladegerät abstecken. Eine 90 % Auadung gilt als optimal. Umgekehrt ist es für den Akku verträglicher, wenn er nicht bis 0 % entladen wird. Wenn sich die Möglichkeit ergibt, sollten Sie den Akku bereits ab einem Ladezu- stand von 30 % wieder auaden.

• Lagerung: Lagern Sie Akkus trocken und bei gemäßig- ten Temperaturen zwischen 10 °C und 20 °C. Bedenken Sie auch den Effekt der Selbstentladung! Ist der Akku bereits leer, kann dieser Effekt zur Tiefenent- ladung führen und den Akku beschädigen. Soll der Akku längere Zeit gelagert werden, können Sie diesem Effekt entgegenwirken. Dann empfehlen wir den Akku vor der Lagerung auf ca. 40 % aufzuladen. Nach spätestens einem Monat sollten Sie den Ladezustand kontrollieren. Auspacken des Gerätes

1. Nehmen Sie das Gerät aus seiner Verpackung.

2. Prüfen Sie den Lieferumfang auf Vollständigkeit.

3. Überprüfen Sie das Gerät auf eventuelle Transportschä-

den, um Gefährdungen zu vermeiden. HINWEIS: Sollten Sie einen Transportschaden feststellen, wenden Sie sich umgehend an Ihren Händler. Ein be- schädigtes Gerät nicht in Betrieb nehmen! Übersicht der Bedienelemente / Lieferumfang Abbildung A 1 Staubbehälter 2 Motorgehäuse 3 Taste MAX 4 Ein- / Aus-Taste 5 Akku-Pack 6 Entriegelung für den Akku-Pack 7 Verriegelung des Staubbehälters Abbildung B 1 Staubbehälter 2 Motorgehäuse 8 Kontrollleuchten 9 Tragegriff 10 Netzteil-Anschlussbuchse 11 Handgerät (Abbildung A) 12 Entriegelung für das Saugrohr 13 Halterung für die Düse 14 Entriegelung für das Gelenk des Saugrohrs 15 Bodendüse mit Turbo-Bürste 16 Entriegelung der Bodendüse 17 Saugrohr 18 Entriegelung für die kombinierte Düse 19 Kombinierte Fugen- / Bürsten- / Polsterdüse 20 Ausziehbare Spezialbürste Abbildungen C und D Wandhalterung Ohne Abbildung 1 × Netzteil 2 × Dübel 2 × Schraube7 PC-BS3037A_IM 27.05.19 Anwendungshinweise

• Das Gerät ist sehr gut geeignet, um schnell kleine Men- gen trockenen Schmutz oder Staub aufzusaugen.

• Der Betrieb des Gerätes erfolgt über den aufgeladenen Akku. Die Auadung erfolgt über das mitgelieferte Netz- teil.

• Ein direkter Netzbetrieb mit dem Netzteil ist nicht mög- lich.

• Hängen Sie das Gerät in die im Lieferumfang enthaltene Wandhalterung, wenn Sie das Gerät nicht benutzen. Sie dient gleichzeitig als Ladestation. ACHTUNG: Das Gerät kann nicht selbstständig stehen. Wenn Sie die Wandhalterung nicht nutzen, legen Sie den Staub- sauger vorsichtig auf den Boden.

• Der Akku-Sauger ist kein vollwertiger Ersatz für einen herkömmlichen Bodenstaubsauger. Speziell auf lang- origem Teppich reicht die Reinigungsleistung konstruk- tionsbedingt nicht aus.

• Verschmutzte Filter verringern die Saugleistung des Staubsaugers, daher empfehlen wir eine regelmäßige Reinigung der vorhandenen Schmutzlter.

• Idealerweise reinigen Sie die Filter nach jedem längeren Gebrauch.

• Bitte prüfen und reinigen Sie regelmäßig die elektrische Bodendüse.

• Stark verschmutzte Fußböden reinigen Sie bei Bedarf bitte mehrfach und / oder nutzen Sie dafür einen her- kömmlichen 230 V~ Bodenstaubsauger. Das Gerät einschalten / ausschalten

• Mit der Taste (4) im Griff schalten Sie das Gerät ein und aus.

• Drücken Sie die Taste MAX an der Rückseite des Handgerätes, um zwischen der niedrigen und der hohen Leistungsstufe umzuschalten. Inbetriebnahme Saugrohr

• Das Saugrohr ist mit einem Gelenk ausgestattet. Im geneigten Zustand erleichtert es Ihnen, an schlecht zu- gänglichen Stellen zu saugen. Für ein starres Saugrohr lassen Sie die Gelenkverbindung hörbar einrasten.

• Stecken Sie das Saugrohr mit den zwei Kontaktstiften in den Anschluss am Handgerät. Es muss hörbar einrasten.

• Um das Saugrohr zu lösen, drücken Sie auf die Entrie- gelung (12) und ziehen es gleichzeitig ab. Bodendüse mit Turbo-Bürste

• Die Bodendüse ist bis auf langorigen Teppich für jeden Bodenbelag geeignet.

• Während des Betriebs leuchten die LED‘s an der Boden- düse zur besseren Sicht in dunklen Bereichen. ACHTUNG: Die LED‘s können nicht von Ihnen gewechselt werden.

• Stecken Sie das untere Ende des Saugrohres auf den Anschluss an der Bodendüse. Beachten Sie die Kontakt- stifte an der Bodendüse. Das Saugrohr muss hörbar einrasten.

• Um das Saugrohr zu lösen, drücken Sie auf die Entrie- gelung (16) und ziehen es gleichzeitig ab. Kombinierte Fugen- / Bürsten- / Polsterdüse (3 in 1)

• Dieses Zubehör haben Sie immer griffbereit, wenn Sie es mit der Halterung am Saugrohr oberhalb der Gelenk- verbindung befestigen.

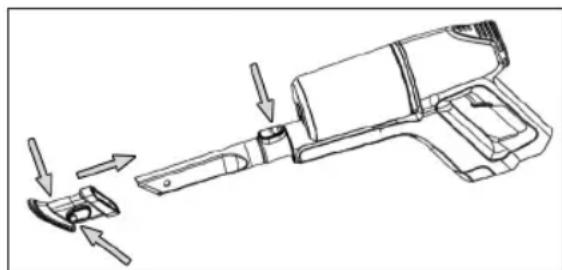

• Nutzen Sie diese Düse als Fugendüse, können Sie damit Schmutz aus Ecken, Fugen und kleinen Zwischen- räumen saugen.

• Benutzen Sie die Düse mit arretierter Bürsten- / Polster- düse, um die zu reinigende Oberäche nicht zu beschä- digen. Damit holen Sie Schmutz schonend aus Schlitzen von Polstern und Matratzen. Auch zur Staubaufnahme auf empndlichen Oberächen wie Möbel oder Gardinen geeignet.

• Um die Bürsten- / Polsterdüse an der Fugendüse zu be- festigen, drücken Sie die seitlichen Tasten und schieben die Düse bis zum Einrasten auf. (Siehe nachfolgende Abbildung)

• Um die Arretierung zu lösen, drücken Sie wieder auf beide Tasten.

• Sie haben zwei Möglichkeiten, diesen kombinierten Düsenaufsatz am Gerät anzuschließen: Anschluss am Handgerät

• Stecken Sie die Fugendüse mit der Entriegelung nach oben in den Anschluss am Handgerät. Sie muss hörbar einrasten.

• Um die Düse zu lösen, drücken Sie auf die Entriegelung und ziehen sie gleichzeitig ab. Anschluss am Saugrohr Am unteren Ende des Saugrohrs bendet sich der gleiche Steckanschluss wie am Handgerät. Montieren / demontieren Sie die Düse wie zuvor beschrieben.8 PC-BS3037A_IM 27.05.19 Ausziehbare Spezialbürste

• Diese Düse ist besonders gut für die schonende Reini- gung größerer empndlicher Oberächen geeignet.

• Sie können die Aufnahmeäche für den Schmutz ver- größern indem Sie das Bürstenteil bis zum Anschlag herausziehen.

• Sie können diese Bürste sowohl direkt auf den An- schluss am Handgerät als auch auf den Anschluss des bereits montierten Saugrohrs stecken.

• Um die Düse zu lösen, ziehen Sie diese einfach ab. Montage der Wandhalterung Betrachten Sie die Abbildungen C und D auf Seite 3. Netzteil-Stecker einsetzen Möchten Sie die Wandhalterung gleichzeitig als Ladestation nutzen, befestigen Sie zuerst den Netzteil-Stecker (Abb. C).

1. Stecken Sie den Netzteil-Stecker in den Steckplatz auf

der Rückseite der Ladestation.

2. Drücken Sie den Stecker fest in die Klemmen. Er muss

3. Fixieren Sie das Kabel in der rechten oder linken Kabel-

führung. Wandhalterung befestigen WARNUNG: Vergewissern Sie sich vorher, ob sich Leitungen in der Wand verbergen, die Sie beschädigen könnten! ACHTUNG: Platzieren Sie die Wandhalterung so, dass das Gerät keiner direkten Sonneneinstrahlung oder anderen Wär- mequellen ausgesetzt ist. HINWEIS: Möchten Sie die Wandhalterung gleichzeitig als Lade- station nutzen, muss sich eine Steckdose in der Nähe benden.

1. Messen Sie die Höhe für die Wandhalterung. Halten Sie

den Staubsauger an die Wand, wenn er komplett mit dem Saugrohr und der Bodendüse montiert ist.

2. Halten Sie die Wandhalterung, wie auf Seite 3 abgebil-

det, an die Wand (Abb. D). Zeichnen Sie 2 Löcher an.

3. Bohren Sie die Löcher und setzen Sie die Dübel in die

4. Stecken Sie die Schrauben durch die Bohrlöcher der

5. Drehen Sie die Schrauben mit einem Schraubenzieher

handfest. Auaden des Akkus ACHTUNG: Laden Sie den Akku nicht unbeaufsichtigt.

1. Schalten Sie das Gerät aus.

2. Verbinden Sie das Netzteil mit der Anschlussbuchse

(10). Wenn Sie die Wandhalterung als Ladestation vorbereitet haben, hängen Sie das Gerät darin ein.

3. Schließen Sie das Netzteil an einer geprüften Steckdose

an. Laden Sie das Gerät vor der ersten Benutzung ca. 5 Stunden auf. HINWEIS:

• Die Kontrollleuchten zeigen Ihnen den Ladezustand des Akkus an (25 %, 50 %, 100 %).

• Das Gerät hat eine elektronische Ladekontrolle, welche eine Überladung verhindert.

• Der Ladevorgang ist beendet, wenn alle 3 Kontroll- leuchten leuchten.

• Entfernt man das Gerät aus der Ladestation oder trennt man es vom Netzteil, erlöschen die Kontroll- leuchten.

• Es ist normal, dass sich das Gerät während des Auadens erwärmt.

4. Ist der Akku vollständig ge-

laden, ziehen Sie das Netzteil aus der Steckdose.

5. Um das Gerät aus der Lade-

station zu entfernen, drücken Sie die Entriegelung an der Oberseite der Wandhalterung. HINWEIS: Auch im ausgeschalteten Zustand entlädt sich der Akku stetig. Falls Sie das Gerät längere Zeit nicht verwenden, laden Sie den Akku mindes- tens alle 4 bis 6 Wochen auf. Benutzung des Gerätes Sie können das Gerät als Bodenstaubsauger oder als Handstaubsauger (Grundgerät) benutzen.

1. Trennen Sie das Gerät vom Netzteil.

2. Schalten Sie das Gerät ein.

3. Möchten Sie das Saugrohr an dem Gelenk neigen,

drücken Sie die Entriegelung (14). HINWEIS:

• Wenn Sie das Gerät mit der Bodendüse benutzen, empfehlen wir die höhere Leistungsstufe. Drücken Sie die Taste MAX.

• Während des Betriebs leuchten je nach Ladekapazität des Akkus 1 bis 3 Kontrollleuchten.9 PC-BS3037A_IM 27.05.19 HINWEIS:

• Wir empfehlen, den Akku erneut aufzuladen, wenn die Kontrollleuchten nur noch 25 % Kapazität anzeigen.

• Wenn die Kapazität des Akkus zu Ende geht, blinkt die letzte Kontrollleuchte. Der Motor schaltet das Gerät aus, bevor der Akku tiefenentladen wird. Laden Sie den Akku wieder auf. Betrieb beenden

1. Schalten Sie das Gerät aus.

2. Wenn Sie die Wandhalterung zuvor montiert haben,

hängen Sie den Staubsauger darin ein. Wartung Das Filtersystem Ihr Gerät verfügt über 3 Filter. Das herkömmliche Staub- beutelsystem wurde ersetzt durch einen transparenten Staubbehälter. In ihm werden grober Schmutz und kleinste Schwebepartikel durch die hohe Strömungsgeschwindigkeit aus der „Saugluft“ gewirbelt. Der Erwerb von Staubbeuteln entfällt. Die Filter müssen regelmäßig gereinigt werden. ACHTUNG:

• Waschen Sie die Filter niemals in der Waschmaschine.

• Verwenden Sie keinen Haartrockner zum Trocknen.

• Nehmen Sie das Gerät nur wieder in Betrieb, wenn alle Filter vollständig trocken und korrekt montiert sind. Die Filtereinheit Die Filtereinheit besteht aus:

• Groblter Um die Filtereinheit zu reinigen gehen Sie wie folgt vor: Entleeren des Staubbehälters

1. Trennen Sie das Gerät vom Netzteil.

2. Lösen Sie gegebenenfalls das Saugrohr oder den Dü-

senaufsatz vom Gerät.

3. Betrachten Sie die Abbildung A auf Seite 3. Drücken Sie

die Taste am Staubbehälter, um diesen vom Hand- gerät zu lösen.

4. Nehmen Sie den Feinstofflter an dem farbigen Stoffteil

5. Ziehen Sie den Groblter an seinem Griff aus dem

Staubbehälter heraus.

6. Entleeren Sie den Inhalt des Staubbehälters.

Reinigung der Filter

1. Klopfen Sie beide Filter über einen Mülleimer aus. Den

Feinstofflter können Sie auch ausbürsten. Bei stärkeren Verschmutzungen reinigen Sie die Filter unter ießen- dem Wasser.

2. Lassen Sie die Filter an der Luft vollständig trocknen,

bevor Sie sie wieder einsetzen!

3. Den Staubbehälter können Sie mit einem feuchten Tuch

auswischen. Trocknen Sie ihn danach ab. Montage der Filtereinheit

1. Setzen Sie den Groblter in den Staubbehälter. Beach-

ten Sie die Aussparung am Rand des Staubbehälters. Drücken Sie den Groblter nach unten, so dass er mittig im Staubbehälter platziert ist.

2. Setzen Sie den Feinstofflter (mit dem farbigen Stoffteil

nach oben zeigend) auf den Groblter. Drücken Sie den Feinstofflter fest an.

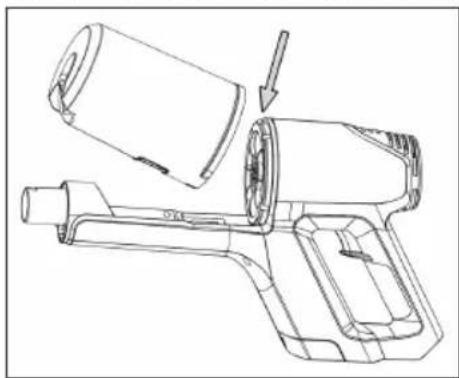

3. Befestigen Sie den Staubbehälter wieder am Handgerät.

Setzen Sie den Staubbehälter zuerst oben am Motor- gehäuse an. Drücken Sie den Staubbehälter nach unten. Die Verriegelung am Staubbehälter muss einrasten. Auslasslter Des Weiteren verfügt Ihr Gerät über einen Auslasslter. Dieser bendet sich an der Oberseite des Motorgehäuses. ACHTUNG: Diesen Filter können Sie nicht ausbauen. Ersatz Filter Diese können Sie über unser Internet-Serviceportal www.sli24.de unter „Ersatzteile & Zubehör“ bestellen.10 PC-BS3037A_IM 27.05.19 Reinigung WARNUNG:

• Trennen Sie das Gerät vor der Reinigung immer vom Netzteil!

• Das Motorgehäuse auf keinen Fall zum Reinigen in Wasser tauchen. Es könnte zu einem elektrischen Schlag oder Brand führen. ACHTUNG:

• Benutzen Sie keine Drahtbürste oder andere scheu- ernde Gegenstände.

• Benutzen Sie keine scharfen oder scheuernden Reinigungsmittel.

• Die einzelnen Bauteile sind nicht für die Reinigung in der Spülmaschine geeignet.

• Das Gehäuse kann mit einem leicht feuchten Tuch ab- gewischt werden.

• Das Netzteil können Sie mit einem trockenen Tuch abwischen. Bodendüse

1. Lösen Sie die Bodendüse vom Saugrohr.

2. Drehen Sie die Bodendüse herum, dass Sie die Unter-

seite sehen. Nehmen Sie eine kleine Münze oder ein anderes Werkzeug zur Hilfe, um die Verriegelung zu öffnen. Dreh- richtung: Entgegen dem Uhrzeigersinn. Klappen Sie die Ab- deckung auf.

3. Ziehen Sie die Bürstenwalze heraus.

4. Entfernen Sie Fäden und Haare, die sich an der Bürste

aufgerollt haben. Nehmen Sie gegebenenfalls eine Schere zur Hilfe.

5.1 Setzen Sie die Bürstenwalze zuerst mit der stern-

förmigen Aussparung zurück in das Fach.

5.2 Führen Sie das andere Ende der Bürstenwalze mit

dem eckigen Lager in die Aussparung unter die Ab- deckung.

6. Schließen Sie die Verriegelung der Bürstenwalze.

Staubbehälter mit Filtereinheit Für die Reinigung dieser Bauteile lesen Sie bitte im Kapitel „Wartung“. Aufbewahrung

• Reinigen Sie das Gerät wie beschrieben und lassen Sie es vollständig trocknen.

• Zur Aufbewahrung nutzen Sie die zuvor montierte Wand- halterung oder legen Sie das Gerät vorsichtig auf den Boden.

• Wir empfehlen, das Gerät in der Original-Verpackung aufzubewahren, wenn Sie es über einen längeren Zeit- raum nicht benutzen möchten. HINWEIS zur Akku-Lebensdauer: Auch im ausgeschalteten Zustand entlädt sich der Akku stetig. Falls Sie das Gerät längere Zeit nicht verwenden, laden Sie den Akku mindestens alle 4 bis 6 Wochen auf.

• Lagern Sie das Gerät immer außerhalb der Reichweite von Kindern an einem gut belüfteten und trockenen Ort.

• Die Lagertemperatur sollte zwischen 0 °C und 40 °C liegen.11 PC-BS3037A_IM 27.05.19 Störungsbehebung Störung Mögliche Ursache Abhilfe Das Gerät ist ohne Funktion. Das Netzteil ist angeschlossen. Trennen Sie das Gerät vom Netzteil. Der Akku ist defekt. Wenden Sie sich an unseren Service oder an Ihren Händler. Beim Versuch, das Gerät einzuschalten, blinken alle Kontrollleuchten. Der Akku ist leer. Laden Sie den Akku auf. Schwache Saugleistung. Der Akku ist fast leer. Laden Sie den Akku auf. Der Staubbehälter ist voll. Entleeren Sie den Staubbehälter. Die Filter sind verschmutzt. Reinigen Sie die Filter wie unter „Wartung“ beschrieben. ACHTUNG: Nehmen Sie den Betrieb nur mit trockenen Filtern wieder auf! Laute Geräusche während des Betriebs. Es bendet sich ein aufgesaugter Fremdkörper in der Bodendüse. Entfernen Sie den Fremdkörper. Wenn nötig, trennen Sie die Bodendüse vom Saugrohr. Die Bodendüse mit Turbo-Bürste funktioniert nicht. Die Bürstenwalze ist mit Schmutz blockiert. Reinigen Sie die Bodendüse wie unter „ Reinigung“ beschrieben. Das Saugrohr und / oder die Boden- düse sind nicht richtig montiert. Überprüfen Sie die Montage der Teile. Der Akku hält die Auadung nicht. Der Akku hat das Ende seiner Lebensdauer erreicht. Wenden Sie sich an unseren Service oder an Ihren Händler. Technische Daten Modell: ............................................................. PC-BS 3037 A Nettogewicht (Handgerät mit Saugrohr und Bodendüse): ............ca. 2,4 kg Netzteil Schutzklasse: ....................................................................... Eingang: .......................AC 100 - 240 V, 50 / 60 Hz, 0,8 A MAX Ausgang: ......................................................DC 35 V, 500 mA Polarität: ..................................................................... Akku: ............................................... 29,6 V, 2200 mAh Li-Ion Laufzeit: ..................................................30 Minuten maximal Ladezeit: ........................................................ ca. 4,5 Stunden Technische und gestalterische Änderungen im Zuge stetiger Produktentwicklungen vorbehalten. Hinweis zur Richtlinienkonformität Hiermit erklärt der Hersteller, dass sich das Gerät PC-BS 3037 A in Übereinstimmung mit den folgenden Anforderungen bendet:

• Europäische Niederspannungsrichtlinie 2014 / 35 / EU

• EU-Richtlinie für elektromagnetische Verträglichkeit 2014 / 30 / EU

• Ökodesign Richtlinie 2009 / 125 / EG

• RoHS-Richtlinie 2011 / 65 / EU Garantie Garantiebedingungen

1. Gegenüber Verbrauchern gewähren wir bei privater

Nutzung des Geräts eine Garantie von 24 Monaten ab Kaufdatum. Ist das Gerät zur gewerblichen Nutzung geeignet, ge- währen wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 12 Monaten. Die Garantiezeit für Verbraucher reduziert sich auf 12 Monate, sofern sie ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich nutzen.

2. Voraussetzung für unsere Garantieleistungen sind der

Kauf des Geräts in Deutschland bei einem unserer Ver- tragshändler sowie die Übersendung einer Kopie des Kaufbelegs und dieses Garantiescheins an uns.

3. Bendet sich das Gerät zum Zeitpunkt des Garantiefalls

im Ausland, muss es auf Kosten des Käufers uns zur Erbringung der Garantieleistungen zur Verfügung gestellt werden.

4. Mängel müssen innerhalb von 14 Tagen nach Erkenn-

barkeit uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, entscheiden wir, auf welche Art der Schaden / Mangel behoben werden soll, ob durch Reparatur oder durch Austausch eines gleichwertigen Geräts.12 PC-BS3037A_IM 27.05.19

5. Garantieleistungen werden nicht für Mängel erbracht, die

auf der Nichtbeachtung der Gebrauchsanweisung, un- sachgemäßer Behandlung oder normaler Abnutzung des Geräts beruhen. Garantieansprüche sind ferner ausge- schlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas oder Kunststoff. Schließlich sind Garantieansprüche ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an dem Gerät vornehmen.

6. Durch Garantieleistungen wird die Garantiezeit nicht

verlängert. Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese Garantieerklärung ist eine freiwillige Leistung von uns als Hersteller des Geräts. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt. Stand 06 2012 Garantieabwicklung 24 Stunden am Tag, 7 Tage in der Woche Sollte Ihr Gerät innerhalb der Garantiezeit einen Mangel aufweisen, steht Ihnen die schnellste und komfortabelste Möglichkeit der Reklamationsanmeldung über unser SLI - Internet-Serviceportal zur Verfügung. www.sli24.de Bitte melden Sie direkt den Servicevorgang auf unserem Online Serviceportal www.sli24.de an. Sie erhalten wenige Sekunden nach Abschluss der Anmeldung ein kostenloses Versandticket per E-Mail übermittelt. Zusätzlich erhalten Sie weitere Informationen zur Abwicklung Ihrer Reklamation. Mit Ihren persönlichen Zugangsdaten, die direkt nach Ihrer Anmeldung per E-Mail an Sie übermittelt werden, können Sie den Status Ihres Vorgangs auf unserem Serviceportal www.sli24.de online verfolgen. Sie brauchen das kostenlose Versandticket nur noch auf die Verpackung Ihres gut verpackten Gerätes zu kleben und das Paket bei der nächsten Annahmestelle der Deutschen Post / DHL abzugeben. Der Versand erfolgt für Sie kostenlos an unser Servicecenter bzw. Servicepartner. So einfach kann Service sein!

3. Ab zur Post damit

Fertig, so einfach geht es! Bitte vergessen Sie nicht, dem Gerät eine Kopie Ihres Kaufbeleges (Kassenbon, Rechnung, Lieferschein) als Ga- rantienachweis beizulegen, da wir sonst keine kostenlosen Garantieleistungen erbringen können. Unser Serviceportal www.sli24.de bietet Ihnen weitere Leistungen an:

• Downloadbereich für Bedienungsanleitungen

• Downloadbereich für Firmwareupdates

• FAQ‘s, die Ihnen Problemlösungen anbieten

• Zugang zu unseren Zubehör- und Ersatzteile- Webshops Auch nach der Garantie sind wir für Sie da! – Kostengünstige Reparaturen zum Festpreis! Bitte nehmen Sie in keinem Fall eine unfreie Einsendung Ihres Gerätes vor. Unfreie Lieferungen werden von uns nicht angenommen. Es entstehen Ihnen damit erhebliche Kosten. Stand 06 2012 Entsorgung Akku- / Batterieentsorgung Das Gerät enthält einen wiederauadbaren Akku. Verbrauchte Batterien / Akkumulatoren (Akkus) gehören nicht in den Hausmüll. Der Akku muss entnommen werden, bevor das Produkt entsorgt wird. Drücken Sie die Entriegelung (6) und ziehen Sie den Akku-Pack aus dem Handgerät. Informationen, wo Batterien / Akkus zu entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindever- waltungen. Bedeutung des Symbols „Mülltonne“ Schonen Sie unsere Umwelt, Elektrogeräte gehören nicht in den Hausmüll. Nutzen Sie die für die Entsorgung von Elektro- geräten vorgesehenen Sammelstellen und geben dort Ihre Elektrogeräte ab, die Sie nicht mehr benutzen werden. Sie helfen damit die potenziellen Auswirkungen durch falsche Entsorgung auf die Umwelt und die menschliche Gesundheit zu vermeiden. Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten. Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über Ihre Stadt oder die Gemeindeverwaltung.PC-BS3037A_IM 27.05.19

. PC-BS3037A_IM 27.05.19

. . PC-BS3037A_IM 27.05.19

. :PC-BS3037A_IM 27.05.19

1 .. PC-BS3037A_IM 27.05.19

. PC-BS3037A_IM 27.05.19

PC-BS3037A_IM 27.05.19
