Typ produktu	Punkt dostępu Wi-Fi dwuzakresowy
Marka	Grandstream
Model	GWN7602
Standard Wi-Fi	802.11ac
Pasmo częstotliwości	2,4 GHz i 5 GHz
Maksymalna przepustowość	Do 1,2 Gb/s (teoretyczna)
Konfiguracja MIMO	2x2:2
Porty sieciowe	1 port Gigabit PoE/PoE+ (uplink), 1 port LAN 10/100, 2 porty LAN 10/100 z PSE
Zasilanie	DC 12V 2A (zasilacz sieciowy) lub PoE/PoE+ (802.3af/at)
Moc wyjściowa PSE	6W na port (maks.)
Maksymalna liczba klientów	80 urządzeń
Funkcje bezprzewodowe	Mesh, portal przechwytujący, QoS, równoważenie obciążenia
Zarządzanie	GWN.Cloud, kontroler serii GWN (zewnętrzny), lokalny interfejs WWW
Bezpieczeństwo	WEP, WPA/WPA2, filtrowanie MAC, izolacja klientów
Montaż	Naścienny (zestaw montażowy w zestawie)
Temperatura pracy	0°C do 40°C
Temperatura przechowywania	-10°C do 60°C
Wilgotność pracy	10% do 90% bez kondensacji
Zawartość zestawu	Punkt dostępu GWN7602, szybki przewodnik instalacji
Gwarancja	1 rok (standardowa)

Często zadawane pytania - GWN7602 GRANDSTREAM

Jak podłączyć GWN7602?

GWN7602 może być zasilany za pomocą zasilacza sieciowego DC 12V 2A lub przez przełącznik PoE/PoE+ na porcie Gigabit (uplink). Porty LAN1/2/3 są przeznaczone dla urządzeń przewodowych.

Jaki jest domyślny SSID i hasło?

Domyślny SSID to GWN[ostatnie sześć cyfr adresu MAC], a hasło znajduje się na naklejce z tyłu urządzenia.

Jak zresetować punkt dostępu?

Naciśnij przycisk RESET na 7 sekund, aby przywrócić ustawienia fabryczne.

Czy mogę używać GWN7602 jako kontrolera Wi-Fi?

Nie, GWN7602 nie ma wbudowanego kontrolera. Musi być zarządzany przez inny kontroler GWN lub GWN.Cloud.

Jaka jest maksymalna liczba obsługiwanych klientów?

GWN7602 obsługuje do 80 urządzeń klienckich jednocześnie.

Jak zamontować GWN7602 na ścianie?

Zmierz odległość między szczelinami montażowymi z tyłu, wywierć otwory, włóż kołki, a następnie przymocuj urządzenie do ściany za pomocą dołączonych śrub.

Co zrobić, jeśli zgubię hasło administratora?

Zresetuj urządzenie, przytrzymując przycisk RESET przez 7 sekund. Ustawienia powrócą do wartości fabrycznych.

Czy GWN7602 obsługuje mesh Wi-Fi?

Tak, GWN7602 obsługuje funkcję Mesh w celu rozszerzenia zasięgu bezprzewodowego.

Jakie są porty PSE i ich moc?

Porty LAN2 i LAN3 mogą zasilać urządzenia w standardzie PoE z maksymalną mocą 6W na port, pod warunkiem zasilania PoE+ lub adaptera 12V.

Gdzie znaleźć licencję GPL oprogramowania?

Przejdź do interfejsu WWW urządzenia pod adresem my_device_ip/gpl_license lub odwiedź http://www.grandstream.com/legal/open-source-software.

INSTRUKCJA OBSŁUGI GWN7602 GRANDSTREAM

GWN7602 jest bezprzewodowym punktem dostępu 802.11ac. Oferuje technologię dwupasmową 2x2:2 i złożoną architekturę antenową, które zapewniają doskonałą przepustowość oraz większy zasięg Wi-Fi. Trzy porty 100 Mb/s umożliwiają podłączanie telefonów IP, urządzeń IPTV, komputerów itd.; urządzenie ma też gigabitowy port sieciowy z obsługą PoE/PoE+. Aby zapewnić łatwą instalację i zarządzanie, urządzeniami GWN7602 można zarządzać za pomocą punktów dostępu serii GWN (z wyjątkiem GWN7602) z wbudowanym kontrolerem lub systemu zarządzania GWN.Cloud. Dzięki zaawansowanej QoS, małym opóźnie-niom aplikacji działających w czasie rzeczywistym, obsłudze do 80 urządzeń klienckich, połączeniu funkcji siatki i portalu uwierzytelniania model GWN7602 jest idealnym bezprzewodowym punktem dostępu dla małych firm, kawiarni, restauracji i hoteli.

ŚRODKI OSTROŻNOŚCI

• Nie próbować otwierać, demontować lub modyfikować urządzenia.
• Urządzenia nie wystawiać na temperatury wychodzące poza zakres od 0 °C do 40 °C podczas działania oraz od -10 °C do 60 °C w trakcie przechowywania.
• Nie narażać urządzenia GWN7602 na oddziaływanie warunków spoza zakresu wilgotności względnej 10–90% (bez kondensacji).
• Nie wyłącać urządzenia GWN7602 podczas rozruchu systemu lub aktualizacji oprogramowania sprzętowego. W przeciwnym razie może dojść do uszkodzenia obrazów oprogramowania sprzętowego.

Punkt dostępu GWN7602

2x śruba (PA3.5*20)

2x Kotwice

1x podręcznik szybkiej instalacji

PORTY URZĄDZENIA GWN7602

Port Opis
DC12V	Gniazdo zasilacza (prąd stały, 12V,2A)
RESET	Przycisk przywracania ustawień fabrycznych. Przytrzymać przez 7 sekund, aby przywrócić do-myślne ustawienia fabryczne.
POE+	Port Ethernet RJ45 (10/100/1000 Mb/s) obsługują- cy zasilanie PoE/PoE+.
LAN1	Ethernet port (10/100M).
LAN2 LAN3	2x Ethernet porte (10/100M) con PSE.

Uwaga:

• Jeżeli punkt dostępu GWN7602 jest zasilany przez PoE+ lub opcjonalny zasilacz DC (12 V 2 A), można korzystać z dodatkowych portów LAN2 i LAN3 na potrzeby PSE.
• W przypadku zasilania z PoE model GWN7602 obsługuje tylko port LAN3 na potrzeby PSE.

ZASILANIE I PODŁĄCZANIE URZĄDZENIA GWN7602

GWN7602 można zasilać za pomocą odpowiedniego zasilacza (DC12V, 2A) lub przełącznika PoE / PoE +:

Opcja A: zasilacz do gniazda sieciowego

Opcja B: kabel Ethernet RJ45 do podłączania przełącznika PoE/PoE+

Uwaga: Maksymalna moc każdego portu PSE wynosi 6W.

INSTALACJA SPRZETU

GWN7602 można zamontować na ścianie. W celu prawidłowej instalacji zapoznaj się z następującymi krokami.

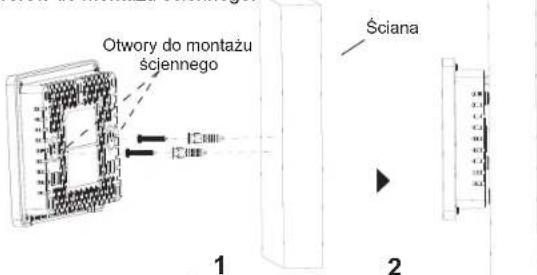

Montaż na ścianie

1. Użyć miarki, aby zmierzyć odległość między dwoma otworami do montażu ściennego z tytu punktu dostępu GWN7602, a następnie ołówkiem zaznaczyć miejsca otworów na śruby na ścianie.
2. Wywiercić otwory w zaznaczonych miejscach i wsunąć kotwy w ścianę. Zamocować punkt dostępu GWN7602 do ściany, używając otworów do montażu ściennego.

POŁACZYĆ Z DOMYŚLNA SIECIA Wi-Fi GWN7602

Po naładowaniu GWN7602 i podłączeniu do sieci GWN7602 będzie transmitował domyślny identyfikator SSID na podstawie adresu MAC GWN[6 ostatnich cyfr adresu MAC] i losowego hasła.

Uwaga :

• Domyślny identyfikator SSID GWN7602 oraz hasło znajdują się na nalepce zawierającej adres MAC modułu.
• Obowiązkiem nabywcy jest dostosowanie parametrów urządzenia takich jak zakres, moc i podobne by były zgodne z normami danego kraju.
• Aby zarządzać GWN7602 przy wsparciu chmury prosimy o odwiedzenie strony: https://www.gwn.cloud.

Warunki licencji GNU GPL użytej są nieodłączną częścią oprogramowania systemowego urządzenia i można uzyskać do nich dostęp za pośrednictwem siedciowego interjefsu użytkownika urządzenia, wybierając opcje my_device_ip/gpl_license. Można do niej również uzyskać dostęp poprzez stronę: http://www.grandstream.com/legal/open-source-software Aby otrzymać płytę CD z informacjami dotyczącymi kodu źródłowego GPL, należy przesłać prośbe na piśmle na adres [e-mail]

Aby uzyskać szczegółową instrukcję, należy pobrać z: http://www.grandstream.com/our-products
