Produkttyp	Dualband-WLAN-Accesspoint
Marke	Grandstream
Modell	GWN7602
WLAN-Standard	802.11ac
Frequenzbänder	2,4 GHz und 5 GHz
Maximale Datenrate	Bis zu 1,2 Gbit/s (theoretisch)
MIMO-Konfiguration	2x2:2
Netzwerkanschlüsse	1 Gigabit-PoE/PoE+-Port (Uplink), 1 LAN-Port 10/100, 2 LAN-Ports 10/100 mit PSE
Stromversorgung	Gleichstrom 12V 2A (Netzteil) oder PoE/PoE+ (802.3af/at)
PSE-Ausgangsleistung	6W pro Port (max.)
Maximale Anzahl Clients	80 Geräte
WLAN-Funktionen	Mesh, Captive Portal, QoS, Lastausgleich
Verwaltung	GWN.Cloud, GWN-Serie-Controller (extern), lokale Weboberfläche
Sicherheit	WEP, WPA/WPA2, MAC-Filter, Client-Isolation
Montage	Wandmontage (Montageset enthalten)
Betriebstemperatur	0°C bis 40°C
Lagertemperatur	-10°C bis 60°C
Betriebsluftfeuchtigkeit	10% bis 90% nicht kondensierend
Packungsinhalt	GWN7602 Accesspoint, Kurzanleitung
Garantie	1 Jahr (Standard)

Häufig gestellte Fragen - GWN7602 GRANDSTREAM

Wie schließe ich den GWN7602 an?

Der GWN7602 kann über ein Netzteil DC 12V 2A oder über einen PoE/PoE+-Switch am Gigabit-Port (Uplink) mit Strom versorgt werden. Die LAN-Ports 1/2/3 sind für kabelgebundene Geräte.

Was sind die Standard-SSID und das Standard-Passwort?

Die Standard-SSID lautet GWN[die letzten sechs Ziffern der MAC-Adresse] und das Passwort ist auf dem Aufkleber auf der Rückseite des Geräts angegeben.

Wie setze ich den Accesspoint zurück?

Drücken Sie die RESET-Taste 7 Sekunden lang, um die Werkseinstellungen wiederherzustellen.

Kann ich den GWN7602 als WLAN-Controller verwenden?

Nein, der GWN7602 verfügt über keinen integrierten Controller. Er muss über einen anderen GWN-Controller oder über GWN.Cloud verwaltet werden.

Wie viele Clients werden maximal unterstützt?

Der GWN7602 unterstützt bis zu 80 Client-Geräte gleichzeitig.

Wie montiere ich den GWN7602 an der Wand?

Messen Sie den Abstand zwischen den Montageschlitzen auf der Rückseite, bohren Sie Löcher, setzen Sie Dübel ein und befestigen Sie das Gerät mit den mitgelieferten Schrauben an der Wand.

Was tun, wenn ich das Administrator-Passwort verloren habe?

Setzen Sie das Gerät zurück, indem Sie die RESET-Taste 7 Sekunden lang gedrückt halten. Die Einstellungen werden auf die Werkseinstellungen zurückgesetzt.

Unterstützt der GWN7602 WLAN-Mesh?

Ja, der GWN7602 unterstützt die Mesh-Funktion zur Erweiterung der WLAN-Abdeckung.

Welche Ports sind PSE und welche Leistung haben sie?

Die LAN-Ports 2 und 3 können Geräte über PoE mit einer maximalen Leistung von 6W pro Port versorgen, vorausgesetzt, die Stromversorgung erfolgt über PoE+ oder ein 12V-Netzteil.

Wo finde ich die GPL-Lizenz der Firmware?

Rufen Sie die Weboberfläche des Geräts unter my_device_ip/gpl_license auf oder besuchen Sie die Website http://www.grandstream.com/legal/open-source-software.

BEDIENUNGSANLEITUNG GWN7602 GRANDSTREAM

Der GWN7602 ist ein 802.11ac WLAN Access Point. Er bietet Dual-Band 2x2:2 Technologie und ein hoch-effektives Antennendesign für optimalen Datendurchsatz und bestmögliche Reichweite. Drei Netzwerkports mit je 100MBit/s Ports bieten Anschlußmöglichkeiten für IP-Telefone, IPTV, PC, usw.. Der Gigabit Ethernet-Uplink verfügt über PoE/PoE+. Für eine einfache Installation und Konfiguration kann der GWN7602 durch AccessPoints der GWN Serie mit integriertem Controller (nicht GWN7602) oder Via GWN.Cloud verwaltet werden. Durch erweiterten QoS für Echtzeit-Applikationen, bis zu 80 Clients und Funktionen wie Mesh und Captive Portal ist der GWN7602 der ideale WLAN AccessPoint für Hotels, Cafe's, Restaurants, dem Einzelhandel und vielen weiteren Bereichen.

SICHERHEITSHINWEISE

• Das Produkt darf nicht geöffnet, zerlegt oder verändert werden.
• Bitte beachten Sie die zulässigen Temperaturbereiche für Nutzung (0 °C bis 40 °C) und Lagerung (-10 °C bis 60 °C).
• Das Produkt darf nur in Umgebungen mit einem relativen Luftfeuchtebereichs von 10% bis 90% (nicht kondensierend) genutzt werden.
• Die Stromversorgung darf während des Start- bzw. Upgradevorgangs nicht unterbrochen werden. Dies kann die Firmware beschädigen und zu unerwünschten Fehlfunktionen führen.

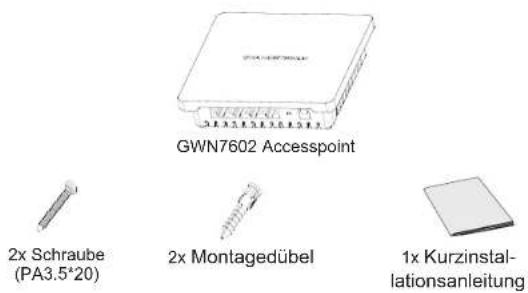

VERPACKUNGSINHALT

GWN7602 ANSCHLÜSSE

10157 1800 104 1200 LAKE LAKE

Port Beschreibung
DC12V	Anschluss für das Netzteil (Wechselstrom DC 12V,2A)
RESET	Reset-Taste. Drücken Sie die Taste min. 7 Sekunden, um das Produkt auf Werkseinstellung zurückzusetzen.
POE↑	RJ45 Ethernet-Anschluß (10/100/1000MBit/s) mit PoE/PoE+ Unterstützung.
LAN1	Ethernet-Anschluß (10/100M)
LAN2LAN3	2x Ethernet-Anschluß (10/100M) mit PSE

Bemerkung:

• Ist der GWN7602 mit PoE+ oder über das optionale Netzteil (12V/2A) mit Strom versorgt, dann können die LAN Ports 2 &3 PSE für weitere Endgeräte bereitstellen.
• Wird der GWN7602 mit PoE versorgt, kann nur der LAN Port 3 PSE bereitstellen.

STROMVERSORGUNG UND ANSCHLUß DES GWN7602

Das GWN7602 kann entweder mit dem richtigen Netzteil (DC12V, 2A) oder mit einem PoE / PoE + -Schalter betrieben werden:

Option A:

Steckernetzteil zur Steckdose

Option B:

RJ45 Ethernet-Kabel zum Poe/PoE+ Switch

Hinweis: Die max. Ausgangsleistung je PSE-Port ist 6W.

HARDWARE-INSTALLATION

GWN7602 kann an der Wand montiert werden. Bitte beachten Sie die folgenden Schritte für die entsprechende Installation.

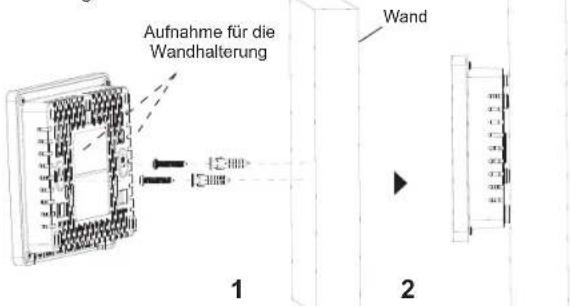

Wandmontage

1. Positionieren Sie den Wandhalter an der Stelle, an der der AccessPoint angebracht werden soll und markieren Sie die Bohrlöcher mit einem Stift.
2. Bohren Sie die Befestigungslöcher, stecken Sie die Dübel in die Bohrlöcher und befestigen Sie die Wandhalterung mit den passenden Schrauben. Schieben Sie anschließend den AccessPoint auf die Wandhalterung.

VERBINDEN SIE SICH MIT DEM VOREINGESTELL-TEN Wi-Fi-NETZWERK DES GWN7602

Sobald der GWN7602 mit Strom versorgt und an das Netzwerk angeschlossen ist, sendet der Access-Point eine voreingestellte SSID, diese basiert auf der MAC Adresse des Gerätes (die letzten sechs Ziffern/Buchstaben der MAC Adresse) sowie einem Zufallspasswort.

Bemerkung:

• Die SSID und Passwortinformationen befinden sich auf dem MAC-Adressen Aufkleber auf der Rückseite des Gerätes.
- Für die Einhaltung der im jeweiligen Anwendungsland gültigen Regularien für Frequenzen, Übertragungsbandbreite, Sendeleistung usw. ist der Anwender verantwortlich.
- Um einen oder mehrere GWN7602 über die Cloud zu verwalten, wechseln Sie bitte zu https://www.gwn.cloud

Die GNU GPL Lizenz ist in der Gerätesoftware hinterlegt und kann über die Web-Schnittstelle unter my_device_ip/gpl_license (Endgerät_ip/gpl Lizenz aufgerufen werden. Die Lizenz ist ebenfalls abrufbar unter http://www.grandstream.com/legal/open-source-software. Um eine CD mit der Lizenz zu erhalten, senden Sie uns bitte eine Email an [e-mail].

Das ausführliche Benutzerhandbuch kann geladen werden von: http://www.grandstream.com/our-products
