GWN7602 - Point d'accès GRANDSTREAM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Point d'accès Wi-Fi bi-bande
Marque	Grandstream
Modèle	GWN7602
Norme Wi-Fi	802.11ac
Bandes de fréquence	2,4 GHz et 5 GHz
Débit maximal	Jusqu'à 1,2 Gbps (théorique)
Configuration MIMO	2x2:2
Ports réseau	1 port Gigabit PoE/PoE+ (uplink), 1 port LAN 10/100, 2 ports LAN 10/100 avec PSE
Alimentation	DC 12V 2A (adaptateur secteur) ou PoE/PoE+ (802.3af/at)
Puissance de sortie PSE	6W par port (max)
Nombre maximal de clients	80 appareils
Fonctionnalités sans fil	Mesh, portail captif, QoS, équilibrage de charge
Gestion	GWN.Cloud, contrôleur GWN série (externe), interface Web locale
Sécurité	WEP, WPA/WPA2, filtrage MAC, isolations client
Montage	Mural (kit de montage inclus)
Température de fonctionnement	0°C à 40°C
Température de stockage	-10°C à 60°C
Humidité de fonctionnement	10% à 90% sans condensation
Contenu du pack	Point d'accès GWN7602, guide d'installation rapide
Garantie	1 an (standard)

FOIRE AUX QUESTIONS - GWN7602 GRANDSTREAM

Comment brancher le GWN7602 ?

Le GWN7602 peut être alimenté via un adaptateur secteur DC 12V 2A ou via un commutateur PoE/PoE+ sur le port Gigabit (uplink). Les ports LAN1/2/3 sont pour appareils filaires.

Quel est le SSID et mot de passe par défaut ?

Le SSID par défaut est GWN[les six derniers chiffres de l'adresse MAC] et le mot de passe est indiqué sur l'autocollant au dos de l'appareil.

Comment réinitialiser le point d'accès ?

Appuyez sur le bouton RESET pendant 7 secondes pour restaurer les paramètres d'usine.

Puis-je utiliser le GWN7602 comme contrôleur Wi-Fi ?

Non, le GWN7602 ne dispose pas de contrôleur intégré. Il doit être géré par un autre contrôleur GWN ou via GWN.Cloud.

Quel est le nombre maximal de clients supportés ?

Le GWN7602 supporte jusqu'à 80 appareils clients simultanément.

Comment monter le GWN7602 au mur ?

Mesurez l'écart entre les fentes de montage au dos, percez des trous, insérez des chevilles, puis fixez l'appareil au mur à l'aide des vis fournies.

Que faire si je perds le mot de passe administrateur ?

Réinitialisez l'appareil en maintenant le bouton RESET pendant 7 secondes. Les paramètres reviendront aux valeurs d'usine.

Le GWN7602 supporte-t-il le mesh Wi-Fi ?

Oui, le GWN7602 prend en charge la fonctionnalité Mesh pour étendre la couverture sans fil.

Quels sont les ports PSE et leur puissance ?

Les ports LAN2 et LAN3 peuvent alimenter des périphériques en PoE avec une puissance maximale de 6W par port, sous réserve d'une alimentation PoE+ ou adaptateur 12V.

Où trouver la licence GPL du firmware ?

Accédez à l'interface Web de l'appareil à l'adresse my_device_ip/gpl_license ou consultez le site http://www.grandstream.com/legal/open-source-software.

MODE D'EMPLOI GWN7602 GRANDSTREAM

Le GWN7602 est un point d'accès 802.11ac sans fil. Il offre la technologie bi-bande 2x2: 2 avec une conception d'antenne sophistiquée pour un débit réseau optimal et une portée de couverture Wi-Fi. Les trois ports 100M fournissent des téléphones Ethernet, IPTV, PC, etc., ainsi qu'un port réseau de liaison montante Gigabit avec PoE / PoE +. Pour assurer une installation et une gestion simples, le GWN7602 prend en charge les administrateurs de la série GWN (à l'exception de GWN7602) avec contrôleur intégré ou système de gestion GWN.Cloud. Prenant en charge la qualité de service avancée, les applications en temps réel à faible temps de latence, jusqu'à 80 périphériques clients, en combinaison avec les fonctionnalités de Mesh, le portail captif, le GWN7602 est un point d'accès sans fil idéal pour les petites entreprises, les cafés, les restaurants et les hôtels, déploiements.

PRECAUTIONS

• Ne pas tenter d'ouvrir, de désassembler, ou de modifier le dispositif.
• Ne pas exposer cet appareil à des températures situées hors de la plage de 0 °C à 40 °C en opération et -10 °C à 60 °C en stockage.
• Ne pas exposer cet appareil à un environnement avec humidité hors de la plage de 10-90% RH (sans condensation).
• Ne pas éteindre le GWN7602 pendant le démarrage du système ou la mise à jour du firmware. Cela risque de rompre l'image du firmware et en conséquence rendre l'unité inutilisable.

CONTENU DU PACK

PORTS DU GWN7602

Port Deserption
DC12V	Connecteur Adaptateur Secteur (DC 12V,2A)
RESET	Bouton de réinitialisation. Appuyez pendant 7 secondes pour réinitialiser les paramètres d'usine.
POE4	Port Ethernet RJ45 (10/100/1000Mbps) supportant PoE./PoE+.
LAN1	1x port Ethernet 10/100M.
LAN2LAN3	2x ports Ethernet 10/100M avec PSE.

Notes:

• Si le GWN7602 est alimenté par POE + ou par le bloc d'alimentation optionnel CC (12V,2A) pouvant être fourni. il supportera LAN2 et LAN3 pour PSE.
• Si l'entrée est PoE, le GWN7602 ne supportera que LAN3 pour PSE

ALIMENTATION ET RACCORDEMENT DU GWN7602

Le GWN7602 peut être alimenté à l'aide du bloc d'alimentation approprié (DC12V, 2A) ou d'un commutateur PoE / PoE +:

Option A:

Adaptateur secteur

sur prise secteur.

Option B:

Câble Ethernet RJ45 vers le

commutateur PoE / PoE +

Note: La puissance maximale de sortie de chaque port PSE est 6W.

INSTALLATION PHYSIQUE

Le GWN7602 peut être monté au mur. Veuillez vous reporter aux étapes suivantes pour l'installation appropriée.

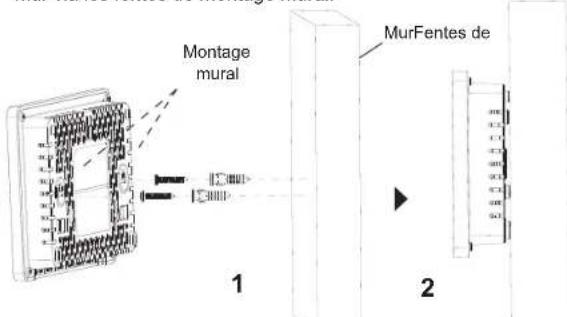

Montage mural

1. Utilisez un ruban à mesurer pour mesurer la distance entre les deux fentes de montage mural à l'arrière du point d'accès GWN7602 et utilisez un crayon pour marquer les trous de vis de fixation sur le mur.
2. Percez les trous dans les endroits que vous avez marqués et faites glisser les ancrages dans le mur. Fixez le point d'accès GWN7602 au mur via les fentes de montage mural.

Après avoir mis le GWN7602 sous tension et connecté au réseau, le GWN7602 diffusera un SSID par défaut basé sur son adresse MAC GWN [les six derniers chiffres du MAC] et un mot de passe aléatoire. Notes:

• Les informations SSID et mot de passe par défaut du GWN7602 sont imprimées sur l'autocollant situé à l'arrière de l'appareil.
• Il incombe au client de s'assurer de la conformité avec les réglementations locales en matière de bandes de fréquences, de puissance d'émission et autres.
• Pour gérer GWN7602 sur un nuage, consultez la page https://www.gwn.cloud.

Les termes de la licence GNU GPL sont incorporés dans le micrologiciel du périphérique et sont accessibles via l'interface utilisateur Web du périphérique à l'adresse my_device_ip / gpl_license. Vous pouvez également y accéder ici: http://www.grandstream.com/legal/open-source-software

Pour obtenir un CD contenant les informations du code source GPL, veuillez envoyer une demande écrite à [e-mail].

Reportez-vous aux documents en ligne et à la FAQ pour des informations plus détaillées:
