Typ produktu	Autoradio z odtwarzaczem kaset
Marka	Sony
Model	XR-3503MK2
Wymiary (dł. x wys. x gł.)	186 x 57 x 170 mm (w przybliżeniu)
Waga	1,2 kg (w przybliżeniu)
Zasilanie	12 V DC akumulator pojazdu (masa ujemna)
Wbudowany wzmacniacz	Maks. moc 20 W × 4 kanały (4 omy)
Sekcja tunera	FM (65-74 MHz / 87,5-108 MHz), MW (531-1602 kHz), LW (153-281 kHz)
Zaprogramowane stacje	30 stacji (18 FM, 6 MW, 6 LW) z automatycznym zapamiętywaniem
Odtwarzacz kaset	4 ścieżki, 2 kanały stereo; pasmo 30-15000 Hz; stosunek sygnału do szumu 55 dB
Główne funkcje	Odpinany panel przedni, alarm antywłamaniowy, zegar cyfrowy 24h, funkcja ATA (automatyczne włączanie tunera), funkcja Loudness, automatyczne zatrzymanie kasety
Ustawienia dźwięku	Głośność, basy (±8 dB przy 100 Hz), soprany (±8 dB przy 10 kHz), balans, fader
Konserwacja	Czyszczenie głowic odtwarzacza za pomocą zestawu czyszczącego Sony; czyszczenie złączy wacikiem nasączonym alkoholem
Bezpiecznik	15 A (nie używać bezpiecznika o wyższym amperażu)
Bezpieczeństwo	Sygnał dźwiękowy, jeśli wyłącznik zapłonu jest wyłączony bez zdjęcia panelu przedniego
Urządzenia peryferyjne	Wyjście anteny motorowej; wejście anteny zewnętrznej
Dołączone akcesoria	Etui na panel przedni, klucz do demontażu, zestaw instalacyjny i podłączeniowy

Często zadawane pytania - XR-3503MK2 SONY

Jak zdjąć i zamontować panel przedni?

Aby zdjąć panel, naciśnij najpierw przycisk OFF, a następnie RELEASE. Pociągnij panel do siebie. Aby go zamontować, wyrównaj prawą stronę (część A) z obudową (część B) i wciśnij aż do kliknięcia. Nie używaj siły. Przechowuj go w dołączonym etui.

Jak ustawić zegar?

Naciśnij DSPL, aby wyświetlić godzinę. Przytrzymaj DSPL dłużej niż 2 sekundy: godziny zaczną migać. Użyj przycisków + lub -, aby ustawić godziny. Naciśnij krótko SEL, aby przejść do minut, a następnie ustaw je. Na koniec naciśnij DSPL, aby zatwierdzić.

Jak automatycznie zapamiętać stacje?

Wybierz pasmo (FM1, FM2, FM3, MW lub LW) za pomocą przycisku TUNER/A.MEM. Przytrzymaj ten przycisk dłużej niż 2 sekundy: 6 najsilniejszych stacji zostanie zapamiętanych na przyciskach 1–6.

Jak wyczyścić złącza panelu przedniego?

Jeśli wyświetlacz jest uszkodzony, zdejmij panel (naciśnij OFF, a następnie RELEASE). Wyczyść złote złącza na obudowie i z tyłu panelu wacikiem nasączonym alkoholem. Pozostaw do wyschnięcia przed ponownym montażem.

Co zrobić, jeśli dźwięk jest zniekształcony podczas odtwarzania kasety?

Jest to zazwyczaj spowodowane zabrudzonymi głowicami odczytu. Użyj kasety czyszczącej Sony lub zestawu czyszczącego. Jeśli problem nadal występuje, skontaktuj się z dealerem Sony.

Jak korzystać z funkcji ATA (automatyczne włączanie tunera)?

Podczas odtwarzania kasety naciśnij przycisk ATA. Wyświetli się 'ATA'. Gdy szybko przewijasz do przodu lub do tyłu, tuner włącza się automatycznie, aby słuchać radia podczas przewijania.

Jak włączyć funkcję Loudness?

Naciśnij przycisk LOUD. Na ekranie pojawi się 'LOUD': basy i soprany są wzmocnione przy niskiej głośności. Aby wyłączyć, ponownie naciśnij LOUD.

Co zrobić w przypadku braku dźwięku?

Najpierw sprawdź ustawienie głośności za pomocą przycisku +. W przypadku systemu z 2 głośnikami ustaw fader w pozycji środkowej. Sprawdź również połączenia i bezpiecznik (15A).

Jak wymienić bezpiecznik?

Odłącz zasilanie. Wyjmij przepalony bezpiecznik (znajdujący się z tyłu urządzenia) i zastąp go identycznym bezpiecznikiem 15A. Nigdy nie używaj bezpiecznika o wyższym amperażu, ponieważ grozi to uszkodzeniem urządzenia.

Jak zdemontować urządzenie z jego miejsca?

Użyj dołączonego klucza do demontażu. Włóż go w szczeliny po obu stronach urządzenia, aż się zatrzaśnie. Delikatnie pociągnij, aby wyciągnąć autoradio. Szczegółowe schematy znajdziesz w instrukcji.

INSTRUKCJA OBSŁUGI XR-3503MK2 SONY

Instrukcja obsługi PL

Instrukcja eksploatacji BG

Használati útmutató H

Instrukcja eksploatacji RF

Informacji o instalacji i podłączeniu należy szukać w załączonej instrukcji instalacji/podłączania.

Do instalacji i podłączenia urządzenia należy użyć załączonej instrukcji.

Zdejmowana przy wsiadaniu do samochodu (strona 4). - Alarm ostrzegawczy włącza się, jeśli wyłączysz silnik kluczykiem zapłonu bez wyjęcia kluczyka z urządzenia. Wbudowany wzmacniacz mocy (maksymalnie na wyjściu 20 W × 4 kanały) pozwala na słuchanie przez cztery głośniki. - Radio wyposażone w cyfrowy zegar 24-godzinny (strona 5).

Odtwarzacz kaset magnetofonowych

• Funkcja ATA (AUTOMATIC TUNER ACTIVATION) włączająca automatycznie radio podczas przewijania taśmy w przód lub w tył (strona 6).

Odbiornik radiowy

Użytkownik ma możliwość zaprogramowania 30 radiowych stacji nadawczych: 18 stacji w zakresie FM i po 6 w zakresie MW i LW. - Funkcja automatycznej pamięci sprzętu pozwala na zapisanie w prosty i szybki sposób w pamięci sprzętu maksymalnie 30 pozycji stacji radiowych (strona 7).

Zasady bezpieczeństwa

• Jeżeli samochód był zaparkowany w miejscu bezpośrednio nasłonecznionym, co spowodowało znaczny wzrost temperatury w jego wnętrzu, należy poczekać, aż urządzenie ostygnie, zanim rozpocznie się jego użytkowanie.
• Jeżeli odbiornik nie jest zasilany, należy najpierw sprawdzić wszystkie podłączenia. Gdy wszystko jest w porządku, proszę sprawdzić bezpiecznik.
• Jeżeli w układzie dwugłośnikowym brak dźwięku z głośników, należy ustawić regulację sygnałów na położenie środkowe.
• Jeżeli posiadany przy Państwa samochód posiada system elektrycznie wysuwanej anteny, jest ona automatycznie wysuwana podczas użytkowania odbiornika.

Jeżeli wystąpią pytania lub problemy jakiegokolwiek rodzaju związane z użytkowaniem niniejszego urządzenia, których nie opisano w niniejszej instrukcji obsługi, należy zwrócić się o poradę do najbliższego punktu sprzedaży sprzętu Sony.

Uwagi odnośnie kaset

Obchodzenie się z kasetami

• Nie dotykać powierzchni taśmy, gdyż brud lub kurz mogą zanieczyścić głowice. Kasety trzymać z daleka od urządzeń z wbudowanymi magnesami, jak głośniki lub wzmacniacze, gdyż nagranie na taśmie może ulec skasowaniu lub zniekształceniu.
• Nie narażać kaset na bezpośredni wpływ promieni słonecznych, niezmiernie niskich temperatur lub wilgotności.
• Jeżeli odtwarza się taśmę przez dłuższy okres, obudowa kasety może ulec nagrzaniu ze względu na wbudowany wzmacniacz mocy. Nie jest to jednak symptomem nieprawidłowego funkcjonowania urządzenia.

Uwagi na temat głowic magnetofonu kasetowego

• Długie użytkowanie kaset magnetofonowych powoduje zanieczyszczenie głowic magnetofonowych, co powoduje niską, niewyraźną jakość odbieranego dźwięku lub też całkowity zanik dźwięku. Dlatego też zalecamy czyszczenie głowic magnetofonu kasetowego mniej więcej raz na miesiąc, wykorzystując do tego celu dostępny w handlu komplet firmy Sony do czyszczenia głowic magnetofonu kasetowego Sony Cassette Cleaning Set. Jeżeli jakość odbieranego dźwięku nie poprawi się po wykonaniu czyszczenia przy użyciu kasety czyszczącej, proszę zwrócić się do najbliższego punktu sprzedaży prowadzącego produkty firmy Sony.
• W przypadku starych taśm lub taśm o niskiej jakości, głowice magnetofonu kasetowego ulegają o wiele szybciej zanieczyszczeniu. W zależności od rodzaju taśmy, jednokrotne lub dwukrotne odtworzenie danej taśmy może spowodować niską, niewyraźną jakość odbieranego dźwięku.

Kasety o czasie odtwarzania powyżej 90 minut

Nie polecamy użytkowania kaset o czasie odtwarzania powyżej 90 minut za wyjątkiem stałego odtwarzania. Taśmy używane do tego rodzaju kaset są bardzo cienkie i mają tendencję do łatwego wciągania się. Częste odtwarzanie i zatrzymywanie takich taśm może spowodować wciągnięcie ich przez mechanizm odtwarzacza.

Spis treści

Zdejmowanie i zakładanie przedniej ścianki ....4

Ustawianie zegara. 5

Obsługa odtwarzacza kaset magnetofonowych

Słuchanie taśmy 5 Wyjmowanie kasety 5 Szybkie przewijanie taśmy 6 Odbiór programu radiowego podczas przewijania w przód lub w tył Funkcja ATA (Automatic Tuner Activation = automatyczne włączanie programu radiowego) 6

Odbiór radiowy

Automatyczne szukanie stacji Automatyczne dostrajanie 6 Jeżeli odbiór radiowy na paśmie FM jest słaby Tryb odbioru monofonicznego 7 Strojenie przy regulacja częstotliwości Ręczne dostrajanie 7 Automatyczne zapisywanie w pamięci sprzętu pozycji stacji radiowych Funkcja automatycznego zapisywania w pamięci sprzętu 7 Zapamiętywanie wyłącznie wybranych stacji .... 8 Odbieranie zapisanych w pamięci stacji 8

Inne funkcje

Regulacja charakterystyki dźwięku 8 Odbieranie niskich i wysokich tonów nawet przy małej głośności Funkcja LOUDNESS 8 Wyłączanie sygnału dźwiękowego 8

Konserwacja 8 Demontaż urządzenia 9 Lokalizacja kontrolek 10 Dane techniczne 11 Usuwanie usterek 12

PL

Zdejmowanie i zakładanie przedniej ścianki

Aby zapobiec kradzieży urządzenia, można zdjąć przednią ściankę.

Zdejmowanie przedniej ścianki

Przed zdjęciem przedniej ścianki należy pamiętać o naciśnięciu przycisku OFF. Następnie należy nacisnąć przycisk RELEASE, aby odblokować przednią ściankę i wyjąć ją ciągnąc do siebie, jak to zilustrowano poniżej.

Przycisk RELEASE

PL

Uważać, aby przy zdejmowaniu przedniej ścianki nie upuścić jej.

Zakładanie przedniej ścianki

Przymocuj prawą stronę przedniej ścianki do radia przez połączenie zaczepów ④ przedniej ścianki z zaczepami ⑧ radia, jak to zilustrowano poniżej, i przyciśnij, aż do zaskoczenia.

Uwagi

• Upewnij się zawsze, czy przednia ścianka przykłada się do radia odpowiednią stroną, gdyż odwrócona do góry nogami nie daje się założyć.
• Podczas zakładania przedniej ścianki nie należy jej mocno przyciskać do radia. Mocowana łatwo założy się przez tylko lekkie przyciśnięcie do radia.
• Jeżeli przednia ścianka zabiera się ze sobą, należy włożyć ją do przyznanego na nią etui.
• Nie wolno mocno naciskać okienka konsoli przedniej ścianki lub poddawać go zbytniemu naciskowi.
• Przed wyjęciem przedniej ścianki należy zawsze wyłączyć zasilanie. Chociaż, gdy naciśniesz przycisk RELEASE, aby odblokować przednią ściankę, podczas gdy radio nadal jest włączone, zasilanie wyłączy się symultanicznie, aby zapobiec uszkodzeniu głośników.
• Przedniej ścianki urządzenia nie poddawać bezpośredniemu działaniu promieni słonecznych lub źródłom ciepła, takich jak gorące kanały wentylacyjne oraz nie pozostawiać w miejscach o dużej wilgotności. Nigdy nie pozostawiać jej na tablicy rozdzielczej itp. samochodu zaparkowanego bezpośrednio na słońcu, kiedy to może dojść do znacznego wzrostu temperatury wewnątrz pojazdu.

Alarm ostrzegawczy

Jeżeli kluczyk zapłonu przekręci się do położenia OFF bez zdjęcia przedniej ścianki, włącza się alarm ostrzegawczy i sygnał dźwiękowy będzie trwał przez parę sekund.

Ustawianie zegara

Zegar posługuje się 24 godzinnym wyświetlaniem cyfrowym.

Przykład: ustawienie godziny 10:08 na zegarze

1 Wyświetlanie czasu. (Naciśnij przycisk O podczas użytkowania urządzenia.) 2 Naciskaj przycisk przez ponad dwie sekundy przycisk DSPL.

Cyfra wskazująca godzinę miga.

Ustaw godzinę.

(do przodu)

(do tyłu)

3 Naciśnij na chwilę przycisk SEL

4 Naciśnij na chwilę przycisk DSPL.

Zegar ulega włączeniu.

Uwaga

Nie można ustawić zegara dopóki nie włączy się zasilanie. Proszę ustawić zegar po uprzednim włączeniu radia lub po rozpoczęciu odtwarzania kasety magnetofonowej.

Obsługa odtwarzacza kaset magnetofonowych

Słuchanie taśmy

Po włożeniu kasety włącza się automatyczne odtwarzanie.

Aby zmienić kierunek odtwarzania taśmy

Proszę nacisnąć jednocześnie przycisk i przycisk

Wskaźnik kierunku przesuwu taśmy. Odtwarzana jest przód taśmy.

Odtwarzana jest tył taśmy.

Kierunek odtwarzania jest automatycznie zmieniany, gdy zakończy się odtwarzanie jednej strony taśmy.

Uwaga

Proszę wyjąć taśmę przed wyłączeniem odbiornika, aby zapobiec jej uszkodzeniu.

Wyjmowanie kasety

Nacisnąć przycisk w celu zatrzymania odtwarzania i wyjęcia kasety.

Szybkie przewijanie taśmy

Wska®nik kierunku odtwarzania*	W celu przejcia do przodu	W celu przejcia do tyu
▲
▲

W celu wznowienia trybu odtwarzania proszę nacisnąć drugi przycisk szybkiego przewijania do momentu zwolnienia wciśniętego przycisku.

• Wskaźnik lub wskaźnik miga podczas szybkiego przewijania taśmy.

PL

Odbiór programu radiowego podczas przewijania w przód lub w tył

Funkcja ATA (Automatic Tuner Activation = automatyczne włączanie programu radiowego)

Podczas odtwarzania nacisnąć przycisk ATA 1. → Na wyświetlaczu pojawia się napis „ATA”.

Podczas przewijania w przód lub w tył przy pomocy przycisku lub odtwarzania programu radiowego, włącza się automatycznie.

Odbiór radiowy

Automatyczne szukanie stacji / Automatyczne dostrajanie

1. Wybierz pożądane pasmo.

2. Naciśnij jedną ze stron przycisku SEEK/MANU, aby włączyć szukanie stacji (automatyczne dostrajanie).

Dla mniejszych częstotliwości

Dla większych częstotliwości

Przeszukiwanie wyłącza się po uzyskaniu odbioru stacji.

Aby nastawić odbiornik na odbiór konkretnej stacji, należy wielokrotnie naciskać jedną ze stron przycisku.

Jeżeli odbiornik radiowy dostroi się do programu stereofonicznego w zakresie FM o wystarczająco mocnym sygnale,

w okienku konsoli pojawia się napis „ST”.

Aby automatyczne dostrajanie nie zatrzymywało się na poszczególnych stacjach zbyt często (tryb LOCAL SEEK), należy przez chwilę nacisnąć przycisk SENS, aby na wyświetlaczu pojawił się napis „LO”.

Odbiornik dostraja się tylko do stacji ze stosunkowo mocnymi sygnałami nadawczymi. Tryb LOCAL SEEK funkcjonuje tylko wtedy, gdy włączone jest automatyczne dostrajanie.

Jeżeli odbiór radiowy na paśmie FM jest słaby,

– tryb odbioru monofonicznego

Nacisnąć przez chwilę przycisk SENS. → Na wyświetlaczu pojawia się napis MONO.

Jakość dźwięku polepsza się, ale staje się on monofoniczny.

Strojenie i regulacja częstotliwości

Ręczne dostrajanie

1 Wybrać pożądane pasmo.

FM1 → FM2 → FM3 →

MW → LW → FM1

2 Nacisnąć i trzymać przycisk wciśnięty z jednej strony przycisku SEEK/MANU.

Puścić przycisk w momencie uzyskania odbioru pożądanej stacji.

Dla mniejszych częstotliwości

Dla większych częstotliwości

ZAPOBIEGANIE WYPADKOM!

Podczas jazdy samochodem należy używać wyłącznie strojenia automatycznego i przycisków do przyłączania stacji zapisanych w pamięci. Nie należy dostrajać radia ręcznie!

Automatyczne zapisywanie w pamięci sprzętu pozycji stacji radiowych

Funkcja automatycznego zapisywania w pamięci sprzętu

Stacje radiowe o wyraźnym odbiorze są automatycznie szukane i zapisywane w pamięci sprzętu dla każdego pasma (FM1, FM2, FM3, MW i LW). Maksymalnie można zapisać dla każdego pasma 6 stacji radiowych, które będą obsługiwane przez przyciski 1 do 6, w kolejności odpowiadającej danym częstotliwościom radiowym.

1 Wybrać pożądane pasmo.

FM1 → FM2 → FM3 →

MW → LW → FM1

2 Naciskać przycisk TUNER/A.MEM przez dłużej niż dwie sekundy.

Rozpoczyna się automatycznie przeszukiwanie pasma i w pamięci sprzętu zapisywana jest pozycja danego odbieranego dostrojonego programu radiowego, pod jednym z przycisków oznaczonych cyframi 1 do 6.

Zapamiętywanie wyłącznie wybranych stacji

1 Wybrać pożądane pasmo.

FM1 → FM2 → FM3 → MW → LW → FM1

2 Dostroić do stacji, którą pragnie się zapisać w pamięci pod danym przyciskiem numerycznym. 3 Naciskać wybrany przycisk numeryczny (od 1 do 6) przez około dwie sekundy, aż usłyszy się sygnał dźwiękowy.

Numer wybranego przycisku pojawia się teraz w okienku konsoli.

FMI

W pamięci można według własnego wyboru zapisać pod przyciskami numerycznymi po sześć stacji dla każdego pasma (FM1, FM2, FM3, MW i LW). W zakresie FM można zatem zaprogramować 18 stacji. Jeżeli pod przyciskiem, pod którym była już zaprogramowana stacja, usiłuje się zapisać inną, poprzedni zapis ulega skasowaniu.

Odbieranie zapisanych w pamięci stacji

1 Wybrać pożądane pasmo.

FM1 → FM2 → FM3 → MW → LW → FM1

2 Nacisnąć krótko dany przycisk numeryczny (od 1 do 6) pod którym zapisana została szukana stacja nadawcza.

Uwaga: Jeżeli naciśniesz przycisk numeryczny dłużej niż dwie sekundy, dochodzi do zapisania w pamięci aktualnie odbieranej stacji. Aby włączyć odbiór stacji uprzednio zaprogramowanej pod danym przyciskiem numerycznym, należy go przycisnąć tylko krótko.

Inne funkcje

Regulacja charakterystyki dźwięku

1 Wybrać parametr, który chce się uregulować, przez wielokrotne naciskanie przycisku.

VOL (siła głosu) → BAS (basy) → TRE (tony wysokie) → BAL (równowaga) → FAD (wzmacnianie sygnału) → VOL (siła głosu)

2 Dokonać regulacji danego parametru przez naciskanie przycisku - lub +

Regulacji parametru dokonać w ciągu trzech sekund po ich wybraniu. (Po trzech sekundach przycisk będzie znowu służył jako regulator siły głosu.)

Odbieranie niskich i wysokich tonów nawet przy małej sile głosu – Funkcja LOUDNESS

Nacisnąć przycisk LOUD .→ W okienku konsoli pojawia się napis „LOUD” (głośno). Basy i tony wysokie ulegają wzmocnieniu. Dla wyłączenia tej funkcji należy ponownie nacisnąć przycisk.

Wyłączanie sygnału dźwiękowego

Nacisnąć przycisk 5 jednocześnie naciskając przycisk

Przywrócenie sygnału dźwiękowego uzyskuje się przez ponowne naciśnięcie powyższych przycisków.

Konserwacja

Wymiana bezpiecznika

Podczas wymiany bezpiecznika należy uważać na właściwą jego obciążalność, która podana jest na opakowaniu bezpiecznika. Jeżeli bezpiecznik się spali, proszę skontrolować podłączenie do zasilania i wymienić bezpiecznik. Jeżeli po wymianie bezpiecznik się ponownie przepali, w urządzeniu wystąpi usterka. W takim wypadku proszę skontaktować się z najbliższym punktem prowadzącym produkty firmy Sony.

Bezpiecznik (15 A)

Uwaga

Nigdy nie stosować bezpiecznika, w którym stopień obciążalności prądowej przekracza obciążalność bezpiecznika umieszczonego fabrycznie w odbiorniku, gdyż może to prowadzić do uszkodzenia sprzętu.

Czyszczenie przełączników

Urządzenie może nie działać poprawnie, jeżeli przełączniki pomiędzy korpusem a przednią ścianką nie są czyste. Aby temu zapobiec, należy odkować przednią ściankę przy zaciśnięciu przycisku RELEASE, następnie zdjąć ją i oczyścić przełączniki przy pomocy wacika, który był uprzednio lekko zwilżony w alkoholu. Nie należy zbyt silnie dociskać. W przeciwnym wypadku może dojść do uszkodzenia złączy.

Korpus radia

Tył przedniej ścianki

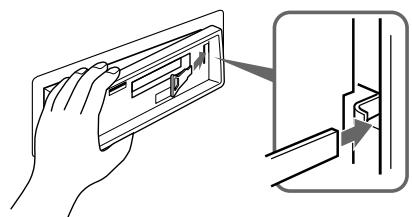

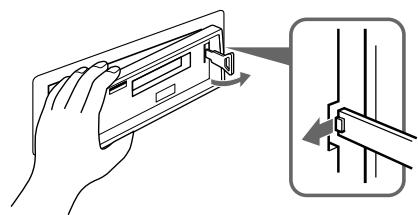

Demontaż urządzenia

1

Klucz zwalniający (załączony)

2

3

4

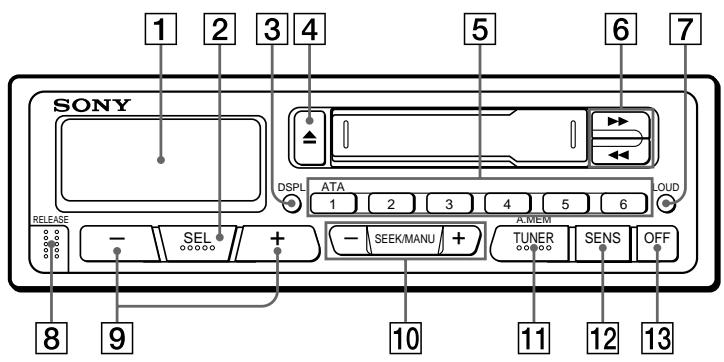

Lokalizacja kontrolek

Szczegółów szukaj na stronach w

PL

1 Okienko konsoli 2 Przycisk SEL (wybór trybu kontrolnego) 58 3 Przycisk DSPL (zmiana trybu wyświetlania/ustawianie czasu) 5 4 Przycisk (wysuwanie kasety) 5 5 Podczas odbioru programów radiowych: Przyciski numeryczne 7

Podczas odtwarzania taśmy:

ATAPrzycisk ATA (automatyczne włączanie programu radiowego) 6

6 Przyciski (szybkie przewijanie)/ DIR (zmiana kierunku transportu taśmy) 5 7 Przycisk LOUD (głośność 8

8 Przycisk RELEASE (odblokowanie przedniej ścianki) 48 9 Przyciski - + (Regulacja siły głosu/basów/tonów wysokich/równowagi/wzmacniania sygnału) 58 10 Przycisk SEEK/MANU 67 11 Przycisk TUNER/A.MEM (radio włączone • wybór pasma/funkcja automatycznego zapisywania w pamięci sprzętu) 67 12 Przycisk SENS (czułość odbiornika) 6 13 Przycisk OFF 4

Dane techniczne

Odtwarzacz kaset magnetofonowych

Ścieżka taśmy odtwarzacz

4-ścieżkowy,

2-głośnikowy,

stereofoniczny

Zniekształcenia dźwięku (wskutek nierównomiernego przesuwu taśmy)

0,13% (WRMS)

Odpowiedź częstotliwościowa

30 do 15.000 Hz

Odstęp psofometryczny 55 dB

Odbiornik radiowy

FM

Antena zewnętrzna złączem antenowym

antenowe

Częstotliwość pośrednia 10,7 MHz

12 dBf

Wybiorczość

65 dB (stereo).

Odstęp psofometryczny

68 dB (mono)

Zniekształcenia harmoniczne przy 1 kHz

0,5% (stereo)

0,5% (stereo)

0,3% (mono)

Rozdzielanie 35 dB przy 1 kHz

OWA

Odpowiedź częstotliwościowa

30 do 15.000 Hz

Współczynnik przechwytu

2 dB

MW/LW

Zakres strojenia

MW: 531 do 1.602 kHz

LW: 153 do 281 kHz

Antena

Zewnętrzne złącze

Częstotliwość średnia

antenowe

Czułość

MW: 30 µV

LW:50 µV

Wzmacniacz mocy

Wyjścia

Wyjścia głośnikowe

(złączki szczelne)

Impedancja głośników

4 do 8 omów

Maksymalne wyjście mocy

20W× 4 (przy 4 omach)

Ogólne

Przewód wyjściowy

Przewód zasilający

sterowanie anteny automatycznej

Regulacja barwy dźwięku

Basy ±8 dB przy 100 Hz

Tony niskie ±8 dB przy

Zapotrzebowanie mocy

10 kHz

Zapotrzebowanie mocy

12 V DC z akumulatora

samochodowego (przy

uziemieniu ujemnym)

Wymiary ok.

186 × 57 × 170 mm

(dł./wys./szer.)

Wymiary montażowe ok.

182 × 53 × 155 mm

(dł./wys./szer.)

Ciężar ok.

1,2 kg

Załączone akcesoria

Załączone elementy

montażowe (1 komplet)

Etui na przynętę

(1)

Wygląd i dane techniczne mogą ulec zmianie bez uprzedzenia.

PL

Usuwanie usterek

Następująca lista kontrolna może okazać się przydatna do rozwiązania większości problemów, które mogą wystąpić podczas użytkowania urządzenia.

Przed przeczytaniem poniższej listy kontrolnej należy przeczytać instrukcję montażu i obsługi.

Ogólne

Usterka	Przyczyna/Usuwanie usterki
Brak d0wiiku	• WyregulowaÉ si òg osu przyciskiem +. • Proszl ustawiÉ regulator wzmocnienia syrna Üw w pozycji rodkowej dwug o nikowego systemu.
W okienku konsoli nie pojawiaz± sil wska0niki.	Zdj±É przydni± ciankí oczy ciÉ ±czniki. SzczegÜ Üw szukaÉ w czl ci ÜCzyszczeneni ±cznikÜw a w rozdziele ÜKonserwacjaám.

Odtwarzanie taśmy

Usterka	Przyczyna/Usuwanie usterki
D®wilk odtwarzany z kasety jest znieksztá cony.	G owica jest zanieczyszczona. → Naleź y j± oczy ciÊ.

PL

Odbiór programów radiowych

Usterka	Przyczyna/Usuwanie usterki
Brak odbioru zapamiltanych staci.	• ZapisaÊ wAMIci w a ciw± czístotliwoÊ. • Sygna nadawczy jest za s aby.
Automatyczne dostrajanie nie jest moßliwe.	Sygna nadawczy jest za s aby. →Pos uøyÊ sil strojeniem rícznym.
Wska®nik ÜSTá miga.	• DostroiÊ dok adnie. • Sygna nadawczy jest za s aby. →Nacisin±Ê przycisk SENS, aby przyejÊ na tryb odbioru monofonicznero.

Fibb jellemzik

Jel-zaj viszony 55 dB

HangolU

FM

Hangol-sitartom·ny 65,0a74,0MHz

87,5 à 108,0 MHz

Antenna bemenet
