INSTRUKCJA OBSŁUGI XR-1803 SONY

Instrukcja obłsugi ____ PL

Informacji o instalacji i podłączeniu należy szukać w załączonej instrukcji instalacji/podłączania.

• Zdejmowana przednia ścianka radia daje się łatwo wyjąć przy wysiadaniu z samochodu (strona 4).
• Alarm ostrzegawczy włącza się, jeżeli wyłączyć się kluczyk zapłonu bez wyjęcia przedniej ścianki urządzenia.
• Wbudowany wzmacniacz mocy (maksymalnie na wyjściu 35 W × 4 kanały) pozwala na słuchanie poprzez cztery głośniki.
• Radio wyposażone w cyfrowy zegar 24 godzinny (strona 5).

Odtwarzacz kaset magnetofonowych

Funkcja ATA (AUTOMATIC TUNER

ACTIVATION) włączająca automatycznie radio podczas przewijania taśmy w przód lub w tył (strona 6).

Odbiornik radiowy

• Użytkownik ma możliwość zaprogramowania 24 radiowych stacji nadawczych: 12 stacji w zakresie FM i po 6 w zakresie MW i LW.
• Funkcja automatycznej pamięci sprzętu pozwala na zapisanie w prosty i szybki sposób w pamięci sprzętu maksymalnie 24 pozycji stacji radiowych (strona 7).

Zasady bezpieczeństwa

• Jeżeli samochód był zaparkowany w miejscu bezpośrednio nasłonecznionym, co spowodowało znaczny wzrost temperatury w jego wnętrzu, należy poczekać, aż urządzenie ostygnie, zanim rozpocznie się jego użytkowanie.
• Jeżeli odbiornik nie jest zasilany, należy najpierw sprawdzić wszystkie podłączenia. Gdy wszystko jest w porządku, proszę sprawdzić bezpiecznik.
• Jeżeli w układzie dwugłośnikowym brak dźwięku z głośników, należy przestawić regulację sygnałów na położenie środkowe.
• Jeżeli posiadany przez Państwa samochód posiada system elektrycznie wysuwanej anteny, jest ona automatycznie wysuwana podczas użytkowania odbiornika.

Jeżeli wystąpią pytania lub problemy innego rodzaju związane z użytkowaniem urządzenia, których nie opisano w niniejszej instrukcji obsługi, należy zwrócić się o poradę do najbliższego punktu sprzedaży sprzętu Sony.

Uwagi odnośnie kaset

Obchodzenie się z kasetami

• Nie dotykać powierzchni taśmy, gdyż brud lub kurz mogą zanieczyścić głowice.
• Kasety trzymać z daleka od urządzeń z wbudowanymi magnesami, jak głośniki lub wzmacniacze, gdyż nagranie na taśmie może ulec skasowaniu lub zniekształceniu.
• Nie narażać kaset na bezpośredni wpływ promieni słonecznych, niezmiernie niskich temperatur lub wilgoci.
• Jeżeli odtwarza się taśmę przez dłuższy czas, obudowa kasety może ulec nagrzaniu ze względu na wbudowany wzmacniacz mocy. Nie jest to jednak symptomem nieprawidłowego funkcjonowania urządzenia.

Uwagi na temat głowic magnetofonu kasetowego

- Długie użytkowanie kaset magnetofonowych powoduje zanieszczenie głowic magnetofonowych, co powoduje niską, niewyrażną jakość odbieranego dźwięku lub tez całkowity zanik dźwięku. Dlatego też zalecamy czyszczenie głowic magnetofonu kasetowego mniej więcej raz na miesiąc wykorzystując do tego celu dostępny w handlu komplet firmy Sony do czyszczenia głowic magnetofonu kasetowego Sony Cassette Cleaning Set. Jeżeli jednak nie poprawi się po wykonaniu czyszczenia przy użyciu kasety czyszczącej, jakość odbieranego dźwięku, proszę zwrócić się do nabliższego punktu sprzedaży prowadzącego produkty firmy Sony.

- W przypadku starych taśm lub taśm o niskiej jakości, głowice magnetofonu kasetowego ulegają o wiele szybciej zanieczyszczeniu. W zależności od rodzaju taśmy, jednokrotne lub dwukrotne odtworzenie danej taśmy może spowodować niską, niewyraźną jakość odbieranego dźwięku.

Kasety o czasie odtwarzania powyżej 90 minut

Nie polecamy użytkowania kaset o czasie odtwarzania powyżej 90 minut za wyjątkiem odtwarzania ciągłego. Taśmy używane do tego rodzaju kaset są bardzo cienkie i mają tendencję do łatwego wyciągania się. Częste odtwarzanie i zatrzymywanie takich taśm może spowodować wciągnięcie ich przez mechanizm odtwarzacza.

Spis treści

Zdejmowanie i zakładanie przedniej ścianki ..... 4

Ustawianie zegara 5

Obsługa odtwarzacza kaset magnetofonowych

Słuchanie taśmy 5

Wyjmowanie kasety 5

Szybkie przewijanie taśmy 6

Odbiór programu radiowego podczas przewijania w przód lub wstecz — Funkcja ATA (Automatic Tuner Activation = automatyczne włączanie programu radiowego)....6

Odbiór Radiowy

Automatyczne szukanie stacji — Automatyczne dostrajanie ....6

Strojenie przez regulację częstotliwości — Ręczne dostrajanie ....7

Automatyczne zapisywanie w pamięci sprzętu pozycji stacji radiowych — Funkcja automatycznego zapisywania w pamięci sprzętu .... 7

Zapamiętywanie wyłącznie wybranych stacji ..... 8

Odbieranie zapisanych w pamięci stacji ..... 8

Inne funkcje

Regulacja charakterystyki dźwięku 8

Odbieranie niskich i wysokich tonów nawet przy małej sile głosu — Funkcja głośność ....8

Wyłączanie sygnału akustycznego 8

Konserwacja 9

Demontaż urządzenia 9

Lokalizacja kontrolek 10

Dane techniczne 11

Usuwanie usterek 12

Zdejmowanie i zakładanie przedniej ścianki

Zdjęcie przedniej ścianki zapobiega kradzieży urządzenia.

Zdejmowanie przedniej ścianki

1 Nacisnąć przycisk OFF.

2 Nacisnac przycisk zwalniajacy RELEASE otwierający przedni panel. Nastepnie przesunac panel lekko w lewo i zdjac pociagnawszy do siebie.

Przycisk RELEASE

Uważać, aby przy zdejmowaniu przedniej ścianki nie upuścić jej.

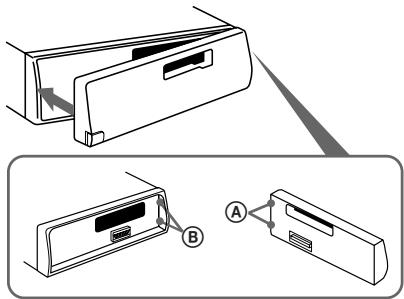

Zakładanie przedniej ścianki

Przymocować prawą stronę przedniej ścianki do radia przez połączenie części Ⓐ przedniej ścianki z częścią Ⓑ radia, jak to zilustrowano poniżej i przycisnąć, aż do zaskoczenia.

• Upewnić się zawsze, czy przednią ściankę przykłada się do radia odpowiednią stronę, gdyż odwrócona “do góry nogami” nie daje się założyć.
• Podczas zakładania przedniej ścianki nie należy jej mocno przyciskać do radia. Można ją łatwo założyć przez tylko lekkie przyciśnięcie do radia.

• Nie wolno mocno naciskać okienka konsoli przedniej ścianki lub poddawać go zbytniemu naciskowi.

• Przed wyjęciem przedniej ścianki należy zawsze wyłączyć zasilanie. Chociaż, gdy naciśnie się przycisk RELEASE, aby odblokować przednią ściankę, podczas gdy radio nadal jest włączone, zasilanie wyłącza się automatycznie, aby zapobiec uszkodzeniu głośników.

• Przedniej ścianki urządzenia nie poddawać bezpośredniemu działaniu promieni słonecznych lub źródeł ciepła, takich jak gorące kanały wentylacyjne oraz nie pozostawiać w miejscach o dużej wilgotności. Nigdy nie pozostawiać jej na tablicy rozdzielczej itp. samochodu zaparkowanego bezpośrednio na słońcu, powodującego znaczny wzrost temperatury wewnątrz pojazdu.

Alarm ostrzegawczy

Jeżeli kluczyk zapłonu przekręci się do położenia OFF bez zdjęcia przedniej ścianki, włącza się alarm ostrzegawczy i sygnał dźwiękowy będzie trwał przez parę sekund.

Ustawianie zegara

Zegar posługuje się 24 godzinnym wyświetlaniem cyfrowym.

Przykład: ustawienie godziny 10:08 na zegarze

1 Wyświetlanie czasu.

(Nacisnąć przycisk ◯ podczas użytkowania urządzenia.)

2 Naciskać przez ponad dwie sekundy przycisk DSPL.

1:00

Cyfra wskazująca godziny miga.

Ustawić godzinę.

(do tyłu) (do przodu)

10:00

3 Nacisnąć przez chwilę przycisk SEL.

10:00

Cyfra wskazująca minuty miga.

Ustawić minuty.

(do tyłu) (do przodu)

10:08

4 Nacisnąć przez chwilę przycisk DSPL ○.

10:08

Zegar ulega włączeniu.

Uwaga

Nie można ustawiać zegara dopóki nie włączy się zasilania. Proszę ustawiać zegar po uprzednim włączeniu radia lub po rozpoczęciu odtwarzania kasety magnetofonowej.

Obsługa odtwarzacza kaset magnetofonowych

Słuchanie taśmy

Po włożeniu kasety włącza się automatycznie odtwarzanie.

Aby zmienić kierunek odtwarzania taśmy

proszę nacisnąć jednocześnie przycisk ◀◀ i przycisk ▶▶.

Wskaźnik kierunku przesuwu taśmy

TAPE

Odtwarzana jest przednia strona taśmy.

TAPE

Odtwarzana jest tylna strona taśmy.

Kierunek odtwarzania jest automatycznie zmieniany, gdy zakończy się odtwarzanie jednej strony taśmy.

Uwaga

Proszę wyjąć taśmę przed wyłączeniem odbiornika, aby zapobiec jej uszkodzeniu.

Wyjmowanie kasety

Nacisnąć przycisk ⬆ w celu zatrzymania odtwarzania i wyjęcia kasety.

Szybkie przewijanie taśmy

Wskaźnik kierunku*	Do przodu	Wstecz
		[AY0Z]
	[04X7]

W celu wznowienia trybu odtwarzania, proszę nacisnąć drugi przycisk szybkiego przewijania do momentu zwolnienia zablokowanego przycisku.

* Wskaźnik ◀ lub wskaźnik ▶ miga podczas szybkiego przewijania taśmy.

Odbiór programu radiowego podczas przewijania w przód lub wstecz

— Funkcja ATA (Automatic Tuner Activation = automatyczne włączanie programu radiowego)

Podczas odtwarzania nacisnąć przycisk ATA 1. → Na wyświetlaczu pojawia się napis “ATA”.

Podczas przewijania w przód lub wstecz przy pomocy przycisku ◀◀ lub ▶▶ odbiór programu radiowego włącza się automatycznie.

Odbiór Radiowy

Automatyczne szukanie stacji — Automatyczne dostrajanie

1 Wybrać pasmo.

2 Nacisnąć jedną ze stron przycisku SEEK/MANU, aby włączyć szukanie stacji (automatyczne dostrajanie).

Dla niższych częstotliwości

Dla wyższych częstotliwości

Przeszukiwanie wyłącza się po uzyskaniu odbioru stacji.

Aby nastawić odbiornik na odbiór konkretnej stacji, należy wielokrotnie naciskać jedną ze stron przycisku.

Jeżeli odbiornik radiowy dostroił się do programu stereofonicznego w zakresie FM o wystarczająco mocnym sygnale,

w okienku konsoli pojawia się napis "ST".

Aby automatyczne dostrajanie nie zatrzymywało się na poszczególnych stacjach zbyt często (tryb LOCAL SEEK), należy przez chwilę nascisnąć przycisk LCL, do wyświetlenia wskaźnika "LCL". Odbiornik dostraja się tylko do stacji o stosunkowo mocnych sygnałach emisji. Tryb LOCAL SEEK funkcjonuje tylko wtedy, gdy włączyło się automatyczne dostrajanie.

Strojenie przez regulację częstotliwości

— Ręczne dostrajanie

1 Wybrać pożądane pasmo.

2 Nacisnąć i przytrzymać jedną stronę przycisku SEEK/MANU.

Zwolnić przycisk w momencie uzyskania odbioru pożądanej stacji.

Dla niższych częstotliwości

Dla wyższych częstotliwości

ZAPOBIEGANIE WYPADKOM!

Podczas jazdy samochodem należy używać wyłącznie strojenia automatycznego i przycisków do przełączania stacji zapisanych w pamięci. Nie należy dostrajać radia ręcznie!

Automatyczne zapisywanie w pamięci sprzętu pozycji stacji radiowych

— Funkcja automatycznego zapisywania w pamięci sprzętu

Stacje radiowe o wyraźnym odbiorze są automatycznie szukane i zapisywane w pamięci sprzętu dla każdego pasma (FM1, FM2, MW i LW). Maksymalnie można zapisać dla każdego pasma 6 stacji radiowych, które będą obsługiwane przez przyciski 1 do 6, w kolejności odpowiadającej danym częstotliwościom radiowym.

1 Wybrać pasmo.

2 Przez ponad dwie sekundy naciskać przycisk TUNER/A MEM.

Rozpoczyna się automatycznie przeszukiwanie pasma i zapisywanie dostrojonych stacji nadawczych w pamięci sprzętu, pod przyciskami numerycznymi od 1 do 6.

Zapamiętywanie wyłącznie wybranych stacji

1 Wybrać pasmo.

2 Dostroić do stacji, którą pragnie się zapisać w pamięci pod danym przyciskiem numerycznym.
3 Naciskać wybrany przycisk numeryczny (od 1 do 6) przez około dwie sekundy, do usłyszenia sygnału akustycznego.

Numer wybranego przycisku pojawia się teraz w okienku konsoli.

W pamięci można według własnego wyboru zapisać pod przyciskami numerycznymi po sześć stacji dla każdego pasma (FM1, FM2, MW i LW). W zakresie FM można zatem zaprogramować 12 stacji. Jeżeli pod przyciskiem, pod którym była już zaprogramowana stacja, usiłuje się zapisać inną, poprzedni zapis ulega skasowaniu.

Odbieranie zapisanych w pamięci stacji

1 Wybrać pasmo.

2 Nacisnąć krótko przycisk numeryczny (od 1 do 6) pod którym zapisano wybraną stację nadawczą.

Uwaga

Jeżeli naciska się przycisk numeryczny dłużej niż dwie sekundy, w pamięci zostanie zapisana aktualnie odbierana stacja nadawcza. Aby włączyć odbiór stacji uprzednio zaprogramowanej pod danym przyciskiem numerycznym, należy go krótko nacisnąć.

Inne funkcje

Regulacja charakterystyki dźwięku

1 Przez wielokrotne naciskanie przycisku SEL, wybrać parametr do wyregulowania.

VOL (siła głosu) → BAS (basy) → TRE (tony wysokie) → BAL (równowaga) → FAD (wzmacnianie sygnału) → VOL (siła głosu)

2 Dokonać regulacji parametru przez naciskanie przycisku - lub + .

Regulacji parametru dokonać w ciągu trzech sekund po jego wybraniu. (Po trzech sekundach przycisk będzie znowu służył jako regulator siły głosu.)

Odbieranie niskich i wysokich tonów nawet przy małej sile głosu

— Funkcja głośność

Nacisnąć przycisk . → W okienku konsoli pojawia się napis "LOUD" (głośno). Basy i tony wysokie ulegają wzmocnieniu. Dla wyłączenia tej funkcji należy ponownie nacisnąć przycisk.

Wyłączanie sygnału akustycznego

Nacisnąć przycisk 5 jednocześnie naciskając przycisk SEL.

Przywrócenie sygnału dźwiękowego uzyskuje się przez ponowne naciśnięcie powyższych przycisków.

Konserwacja

Wymiana bezpiecznika

Podczas wymiany bezpiecznika należy uważać na właściwą jego obciążalność, która podana jest na opakowaniu bezpiecznika. Jeżeli bezpiecznik się przepali, proszę skontrolować podłączenie do zasilania i wymienić bezpiecznik. Jeżeli po wymianie bezpiecznik się ponownie przepali, w urządzeniu wystąpiłą usterka. W takim wypadku proszę skontaktować się z najbliższym punktem prowadzącym produkty firmy Sony.

Bezpiecznik (10 A)

Uwaga

Nigdy nie stosować bezpieczników, których stopień obciążalności przekracza obciążalność bezpiecznika umieszczonego fabrycznie w odbiorniku, gdyż może to prowadzić do uszkodzenia sprzętu.

Czyszczenie łączników

Urządzenie może nie działać poprawnie, jeżeli łączniki pomiędzy korpusem a przednią ścianką są zanieczyszczone. Aby temu zapobiec, należy odblokować przednią ściankę przez naciśnięcie przycisku RELEASE, następnie zdjęć ją i oczyścić łączniki przy pomocy wacika, lekko zwilżonego alkoholem. Nie należy zbyt silnie dociskać. W przeciwnym wypadku może dojść do uszkodzenia złączeń.

Tyl przedniej ścianki

Demontaż urządzenia

1

Klucz zwalniający (załączony)

2

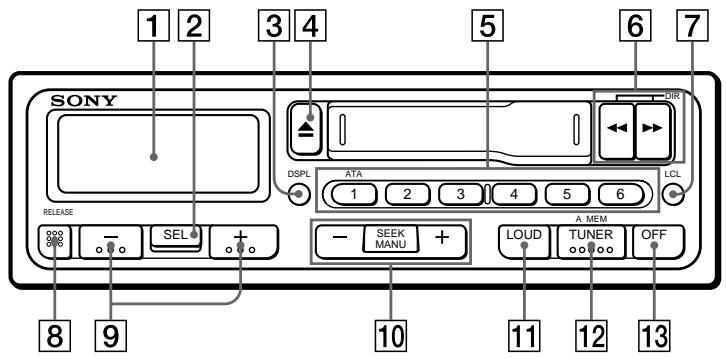

Lokalizacja kontrolek

1 2 3 4 5 6 7 SONY RELEASE 800 900 SEL + - DISPL ATA 1 2 3 4 5 6 LCL - SEEK MANU + A MEM LOUD TUNER OFF 8 9 10 11 12 13

Szczegółów szukać na stronach w ●.

1 Okienko konsoli
2 Przycisk SEL (wybór trybu kontrolnego) 5 8
3 Przycisk DSPL (zmiana trybu wyświetlania/ustawianie czasu) 5
4 Przycisk ▲ (wysuwanie kasety) 5
⑤ Podczas odbioru programów radiowych: Przyciski numeryczne 7
Podczas odtwarzania taśm:
ATA 1 Przycisk ATA (automatyczne włączanie programu radiowego) 6
6 Przyciski ◀◀/▶▶ (szybkie przewijanie)/DIR (zmiana kierunku transportu taśmy) 5 6

7 Przycisk LCL (lokalne przeszukiwanie) 6
8 Przycisk RELEASE (odblokowanie przedniej ścianki) 4 8
9 Przyciski - - + (Regulacja siły głosu/basów/tonów wysokich/ równowagi/wzmacniania sygnałów) 5 8
10 Przycisk SEEK/MANU 67
11 Przycisk LOUD (głośność) 8
12 Przycisk TUNER/A MEM (radio włączona wybór pasma/funkcja automatycznego zapisywania w pamięci sprzętu) 6 7
13 Przycisk OFF 4

Dane techniczne

Odtwarzacz kaset magnetofonowych

Ścieżka taśmy	odtwarzacz4-ścieżkowy,2-głośnikowy,sterofoniczny
Zniekształcenia dźwięku (wskutek nierównomiernegoprzesuwu taśmy)	0,13% (WRMS)
Odpowiedź częstotliwościowa	30 – 15.000 Hz
Odstęp psofometryczny	55 dB

Odbiornik radiowy

FM

Zakres strojenia	65,0 – 74,0 MHz(w odstepach co 30 MHz)87,5 – 108,0 MHz(w odstepach co 50 MHz)
Antena	Zewnętrzne złącze antenowe
Częstotliwość pośrednia	10,7 MHz
Czułość używalna	9 dBf
Wybiorczość	75 dB przy 400 kHz
Odstęp psofometryczny	65 dB (stereo),68 dB (mono)
Harmoniczne zniekształcenie przy 1 kHz
	0,7% (stereo),0,4% (mono)
Rozdzielczość	35 dB przy 1 kHz
Odpowiedź częstotliwościowa
	30 – 15.000 Hz

MW/LW

Zakres strojenia	MW: 531 – 1.602 kHzLW : 153 – 281 kHz
Antena	Zewnętrzne złącze antenowe
Częstotliwość pośrednia	450 kHz
Czułość	MW: 30 μVLW : 50 μV

Wzmacniacz mocy

Wyjścia	Wyjścia dla głośników(złączniki szczelne)
Impedancja głośników	4 – 8 omów
Maksymalne wyjście mocy	35 W × 4 (przy 4 omach)

Ogólne

Przewód wyjściowy	Przewód zasilający sterowanie anteny automatycznej
Regulacja barwy dźwięku	Basy ± 8 dB przy 100 HzTony niskie ± 8 dB przy 10 kHz
Zapotrzebowanie mocy	12 V DC z akumulatora samochodowego (o uziemieniu ujemnym)
Wymiary ok.	186 × 57 × 176 mm (dł./wys./szer.) bez wystających części i pokrętł do regulacji
Wymiary montażowe ok.	182 × 53 × 163 mm (dł./wys./szer.) bez wystających części i pokrętł do regulacji
Ciężar ok.	1,2 kg
Załączone akcesoria	Załączone elementy montażowe (1 komplet)

Wygląd i dane techniczne mogą ulec zmianie bez uprzedzenia.

Usuwanie usterek

Następująca lista kontrolna może okazać się przydatna do rozwiązania większości problemów, które mogą wystąpić podczas użytkowania urządzenia.

Przed przeczytaniem poniższej listy kontrolnej należy przeczytać instrukcję montażu i obsługi.

Ogólne

Usterka	Przyczyna/Usuwanie usterki
Brak dźwięku	• Wyregulować siłę głosu przyciskiem [IMAGE] .• Proszę ustawić regulator wzmocnienia sygnałów w pozycji środkowej dwugłośnikowego systemu.
W okienku konsoli nie pojawiają się wskaźniki.	Zdjąć przednią ściankę i oczyścić łączniki. Szczegółów szukać w części “Czyszczenie łączników” w rozdziale “Konserwacja”.

Odtwarzanie taśm

Usterka	Przyczyna/Usuwanie usterki
Dźwięk odtwarzany z kasety jest zniekształcony.	Głowica jest zanieczyszczona. → Należy ją oczyścić.

Odbiór programów radiowych

Usterka	Przyczyna/Usuwanie usterki
Brak odbioru zapamiętanych stacji.	Zapisać w pamięci właściwą częstotliwość.Sygnał nadawczy jest za słaby.
Automatyczne dostrajanie nie jest możliwe.	Sygnał nadawczy jest za słaby. → Posłużyć się strojeniem ręcznym.

Főbb jellemzők
