INSTRUKCJA OBSŁUGI Monitor XT20 POLK

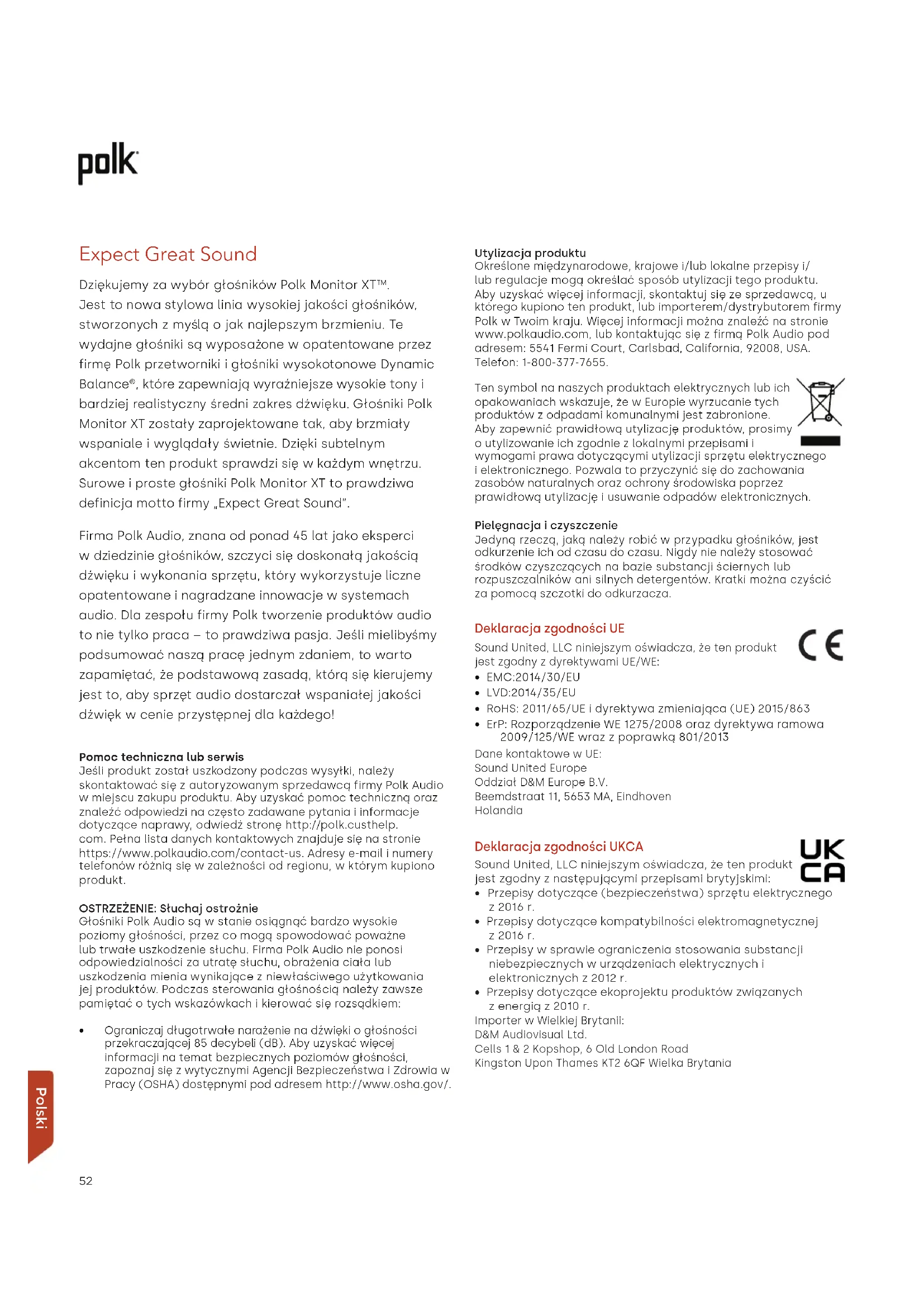

BRUKSANVISNINGExpect Great Sound Dziękujemy za wybór głośników Polk Monitor XT™. Jest to nowa stylowa linia wysokiej jakości głośników, stworzonych z myślą o jak najlepszym brzmieniu. Te wydajne głośniki są wyposażone w opatentowane przez firmę Polk przetworniki i głośniki wysokotonowe Dynamic Balance®, które zapewniają wyraźniejsze wysokie tony i bardziej realistyczny średni zakres dźwięku. Głośniki Polk Monitor XT zostały zaprojektowane tak, aby brzmiały wspaniale i wyglądały świetnie. Dzięki subtelnym akcentom ten produkt sprawdzi się w każdym wnętrzu. Surowe i proste głośniki Polk Monitor XT to prawdziwa definicja motto firmy „Expect Great Sound”. Firma Polk Audio, znana od ponad 45 lat jako eksperci w dziedzinie głośników, szczyci się doskonałą jakością dźwięku i wykonania sprzętu, który wykorzystuje liczne opatentowane i nagradzane innowacje w systemach audio. Dla zespołu firmy Polk tworzenie produktów audio to nie tylko praca – to prawdziwa pasja. Jeśli mielibyśmy podsumować naszą pracę jednym zdaniem, to warto zapamiętać, że podstawową zasadą, którą się kierujemy jest to, aby sprzęt audio dostarczał wspaniałej jakości dźwięk w cenie przystępnej dla każdego! Pomoc techniczna lub serwis Jeśli produkt został uszkodzony podczas wysyłki, należy skontaktować się z autoryzowanym sprzedawcą firmy Polk Audio w miejscu zakupu produktu. Aby uzyskać pomoc techniczną oraz znaleźć odpowiedzi na często zadawane pytania i informacje dotyczące naprawy, odwiedź stronę http://polk.custhelp. com. Pełna lista danych kontaktowych znajduje się na stronie https://www.polkaudio.com/contact-us. Adresy e-mail i numery telefonów różnią się w zależności od regionu, w którym kupiono produkt. OSTRZEŻENIE: Słuchaj ostrożnie Głośniki Polk Audio są w stanie osiągnąć bardzo wysokie poziomy głośności, przez co mogą spowodować poważne lub trwałe uszkodzenie słuchu. Firma Polk Audio nie ponosi odpowiedzialności za utratę słuchu, obrażenia ciała lub uszkodzenia mienia wynikają ce z niewłaściwego użytkowania jej produktów. Podczas sterowania głośnością należy zawsze pamiętać o tych wskazówkach i kierować się rozsądkiem:

• Ograniczaj długotrwałe narażenie na dźwięki o głośności przekraczającej 85 decybeli (dB). Aby uzyskać więcej informacji na temat bezpiecznych poziomów głośności, zapoznaj się z wytycznymi Agencji Bezpieczeństwa i Zdrowia w Pracy (OSHA) dostępnymi pod adresem http://www.osha.gov/. Utylizacja produktu Określone międzynarodowe, krajowe i/lub lokalne przepisy i/ lub regulacje mogą określać sposób utylizacji tego produktu. Aby uzyskać więcej informacji, skontaktuj się ze sprzedawcą, u którego kupiono ten produkt, lub importerem/dystrybutorem firmy Polk w Twoim kraju. Więcej informacji można znaleźć na stronie www.polkaudio.com, lub kontaktując się z firmą Polk Audio pod adresem: 5541 Fermi Court, Carlsbad, California, 92008, USA. Telefon: 1-800-377-7655. Ten symbol na naszych produktach elektrycznych lub ich opakowaniach wskazuje, że w Europie wyrzucanie tych produktów z odpadami komunalnymi jest zabronione. Aby zapewnić prawidłową utylizację produktów, prosimy o utylizowanie ich zgodnie z lokalnymi przepisami i wymogami prawa dotyczącymi utylizacji sprzętu elektrycznego i elektronicznego. Pozwala to przyczynić się do zachowania zasobów naturalnych oraz ochrony ś rodowiska poprzez prawidłową utylizację i usuwanie odpadów elektronicznych. Pielęgnacja i czyszczenie Jedyną rzeczą, jaką należ y robić w przypadku głośników, jest odkurzenie ich od czasu do czasu. Nigdy nie należy stosować środków czyszczących na bazie substancji ściernych lub rozpuszczalników ani silnych detergentów. Kratki można czyścić za pomocą szczotki do odkurzacza. Deklaracja zgodności UE Sound United, LLC niniejszym oświadcza, że ten produkt jest zgodny z dyrektywami UE/WE:

• RoHS: 2011/65/UE i dyrektywa zmieniająca (UE) 2015/863

• ErP: Rozporządzenie WE 1275/2008 oraz dyrektywa ramowa 2009/125/WE wraz z poprawką 801/2013 Dane kontaktowe w UE: Sound United Europe Oddział D&M Europe B.V. Beemdstraat 11, 5653 MA, Eindhoven Holandia Deklaracja zgodności UKCA Sound United, LLC niniejszym oświadcza, że ten produkt jest zgodny z następującymi przepisami brytyjskimi:

• Przepisy dotyczące (bezpieczeństwa) sprzętu elektrycznego z 2016 r.

• Przepisy dotyczące kompatybilności elektromagnetycznej z 2016 r.

• Przepisy w sprawie ograniczenia stosowania substancji niebezpiecznych w urządzeniach elektrycznych i elektronicznych z 2012 r.

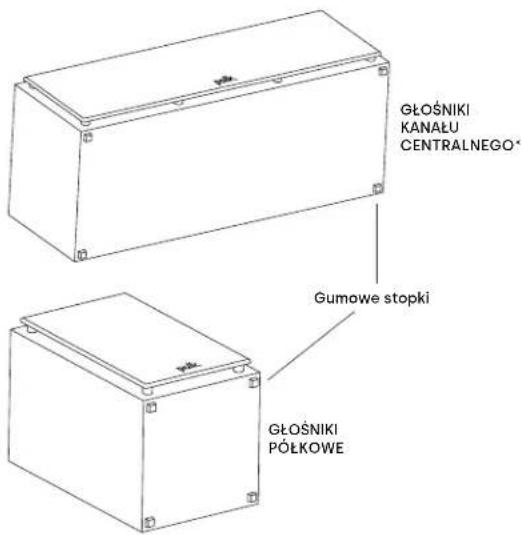

• Przepisy dotyczące ekoprojektu produktów związanych z energią z 2010 r. Importer w Wielkiej Brytanii: D&M Audiovisual Ltd. Cells 1 & 2 Kopshop, 6 Old London Road Kingston Upon Thames KT2 6QF Wielka Brytania Polski 52Mocowanie gumowych nóżek z podkładką samoprzylepną Aby zapobiec przesuwaniu się głośnika i uszkodzeniu podłogi lub mebli, warto zamocować na spodzie obudowy dołączone do zestawu gumowe nóżki samoprzylepne. Uwaga:

• XT15 / XT20 / XT30 / XT35: Przed użyciem produktu należy zamontować gumowe nóżki.

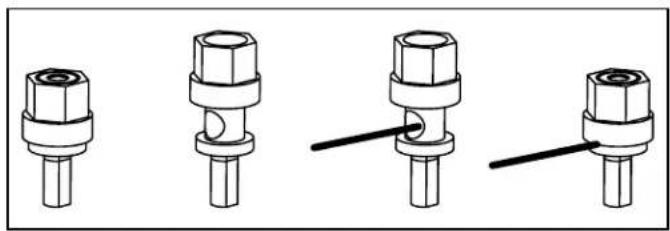

• XT60 / XT70 / XT90: Gumowe nóżki są zamontowane fabrycznie. Jak podłączyć system Należy prawidłowo podłączyć głośniki, aby zapewnić najlepszą jakość dźwięku. Jak używać śrub zaciskowych Odkręcić nakrętkę sześciokątną i włożyć nieizolowany przewód głośnika przez otwór. Dokręcić nakrętkę sześciokątną, aby zabezpieczyć połączenie. Uwaga: Nie wkładać izolowanego odcinka przewodu do otworu (połączenie nie będzie możliwe). Podstawowe podłączanie głośników Upewnij się, że czerwone (+) i czarne (-) złącza na wzmacniaczu lub amplitunerze są podłączone do czerwonego (+) i czarnego (-) złącza na głośnikach. Jeśli Twoje głośniki brzmią „płasko”, ze słabymi niskimi tonami oraz niewyraźnym środkiem sceny, możliwe, że jeden z przewodów głośnikowych jest podłączony odwrotnie. Sprawdź dokładnie wszystkie połączenia. Tryb procesora dla głośnika kanału centralnego Uwaga: Ustaw opcję Central Channel Speaker (Głośnik kanału centralnego) na „small” w ustawieniach zarządzania niskimi tonami odbiornika. Menu zarządzania niskimi tonami „bass management” lub konfiguracją głośnika „speaker configuration” większości odbiorników dźwięku przestrzennego oferuje normalny „normal” lub szeroki „wide” tryb obsługi kanału centralnego. W procesorach cyfrowych z kanałami dyskretnymi tryby te są określane jako mały „small” i duży „large”. Tryb normalny (mały) filtruje częstotliwości basów z głośnika kanału centralnego i wysyła je do przedniego lewego i prawego głośnika głównego lub do gniazda wyjściowego głośnika niskotonowego (LFE). Tryb szeroki (duży) wysyła niefiltrowany sygnał pełnozakresowy do głośnika kanału centralnego. Tryb mały (normalny) zapewnia optymalną wydajność i niezawodną pracę kanału centralnego (i przestrzennego). Gumowe stopki

INSTRUKCJA OBSŁUGIRozmieszczenie głośników Podstawowym warunkiem dla uzyskania maksymalnej jakości dźwięku systemu głośników jest ich prawidłowe rozmieszczenie, niezależnie od tego, czy są to głośniki półkowe XT15, głośniki kanału centralnego XT30 czy też głośniki wieżowe XT70. Zapoznaj się z poniższymi przykładami i wypróbuj opisane konfiguracje z głośnikami Polk Monitor serii XT. Uwaga: Głośniki Polk Monitor serii XT można wykorzystać w konfiguracjach 2.0, 2.1, 3.1, 5.1, 7.1 i 9.1 (opcjonalny subwoofer przedstawiono na rysunku). Słuchanie w systemie 3.1 Najbardziej realistyczny dźwięk stereo można uzyskać, umieszczając głośniki tak daleko od siebie, jak daleko od nich siedzą słuchacze. Jeśli warunki panujące w pomieszczeniu wymagają umieszczenia głośników w dalszej odległości, można skierować głośniki do środka, aby zapewnić najlepsze brzmienie na środku pomieszczenia. Słuchanie w systemie dźwięku przestrzennego 5.1 Można używać głośników serii Polk Monitor XT jako tylnych głośników dźwięku przestrzennego w systemie kina domowego Polk Audio. Idealne rozmieszczenie głośników tylnego kanału dźwięku przestrzennego znajduje się wzdłuż ściany bocznej, nieco za miejscem odsłuchowym oraz nieco powyżej niego. Słuchanie w 5.1 Surround — opcja alternatywna Alternatywne rozmieszczenie głośników przestrzennych z tylnym kanałem dla głośników Polk Monitor serii XT. Jeśli nie możesz umieścić tylnych głośników dźwięku przestrzennego wzdłuż ścian bocznych, umieść je wzdłuż ściany tylnej nad miejscem odsłuchu.

GŁÓWNY XT20 XT60 XT70 XT90 Możliwość ustawienia piętrowo Umieścić głośnik XT90 na głośniku przednim (L/P) i tylnym przestrzennym (L/P) WYSOKOŚĆ USTAWIANIA

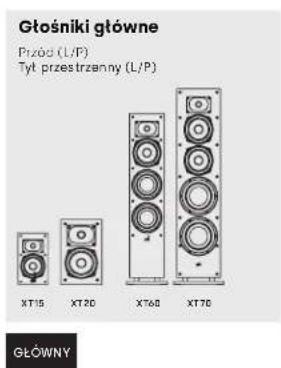

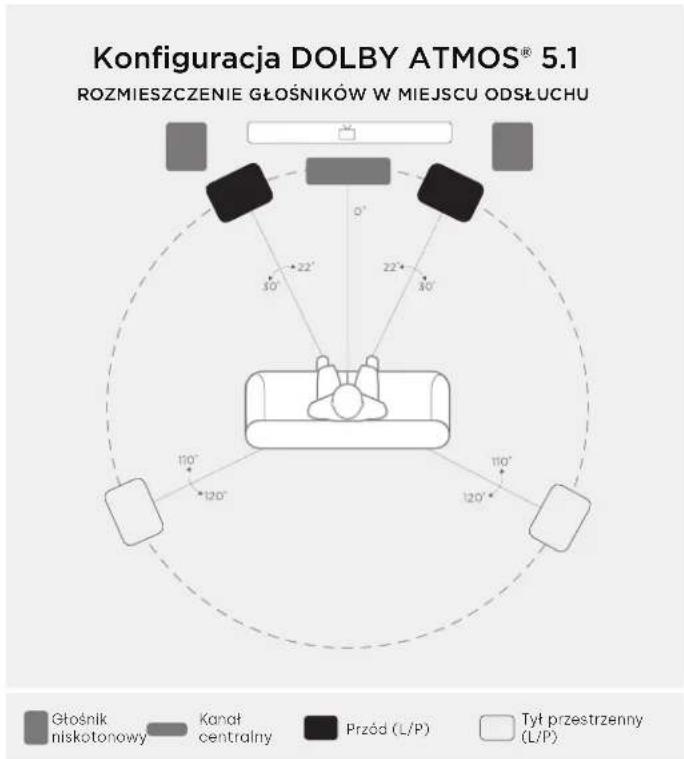

XT15 XT20 XT60 XT70 Głośniki główne Przód (L/P) Tył przestrzenny (L/P) GŁÓWNY XT15 XT20 XT60 XT70 Głośniki główne Przód (L/P) Tył przestrzenny (L/P) Konfiguracja DOLBY ATMOS® 5.1 ROZMIESZCZENIE GŁOŚ NIKÓW W MIEJSCU ODSŁUCHU Przód (L/P) Kanał centralny Głośnik niskotonowy Głośnik niskotonowy Konfiguracja DOLBY ATMOS® 5.1.4 ROZMIESZCZENIE GŁOŚ NIKÓW W MIEJSCU ODSŁUCHU Tył przestrzenny (L/P) Przód (L/P) Kanał centralny Tył przestrzenny (L/P) Wysokość montażu na ścianie Wysokość ustawiania głośników piętrowo Polski 54Słuchanie w systemie dźwięku przestrzennego 7.1 Ciesz się większą głębią dźwięku przestrzennego dzięki zastosowaniu czterech głośników tylnych dźwięku przestrzennego zamiast dwóch.

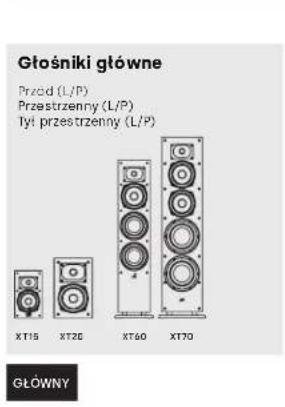

Głośniki główne Przód (L/P) Przestrzenny (L/P) Tył przestrzenny (L/P) GŁÓWNY XT20 XT60 XT70 XT90 Możliwość ustawienia piętrowo Umieścić głośnik XT90 na głośniku przednim (L/P), przestrzennym (L/P) i tylnym przestrzennym (L/P) Głośniki główne Przód (L/P) Przestrzenny (L/P) Tył przestrzenny (L/P) GŁÓWNY XT15 XT20 XT60 XT70 XT15 XT20 XT60 XT70 Konfiguracja DOLBY ATMOS® 7.1.4 ROZMIESZCZENIE GŁOŚNIKÓW W MIEJSCU ODSŁUCHU Konfiguracja DOLBY ATMOS® 7.1 ROZMIESZCZENIE GŁOŚNIKÓW W MIEJSCU ODSŁUCHU Przód (L/P) Przestrzenny (L/R) Wysokość ustawiania głośników piętrowo Tył przestrzenny (L/P) Tył przestrzenny (L/P) Przód (L/P) Przestrzenny (L/R) Kanał centralny Głośnik niskotonowy Kanał centralny Głośnik niskotonowy Wysokość montażu na ścianie WYSOKOŚĆ USTAWIANIA

INSTRUKCJA OBSŁUGIGłośniki półkowe Monitor XT Głośniki kanału centralnego Monitor XT Specifications XT15 XT20 XT30 XT35 Dane techniczne Montaż na stojaku (para) Montaż na stojaku (para) Kompaktowy kanał środkowy Kanał środkowy (L/C/P) Głośnik wysokotonowy kopułka terylenowa 1” kopułka terylenowa 1” kopułka terylenowa 1” kopułka terylenowa 1” Głośniki średniotonowe/ średnio-niskotonowe Głośniki niskotonowe 5¼” papier niestandardowy 6½” papier niestandardowy 2 x 5¼” papier niestandardowy 4 x 3” papier niestandardowy Pasywne radiatory nie dotyczy nie dotyczy nie dotyczy nie dotyczy Całkowite pasmo przenoszenia 48Hz–40kHz 38Hz–40kHz 55Hz–40kHz 57Hz–40kHz Pasmo przenoszenia (granice -3 dB) 73Hz–26kHz 57Hz–26kHz 77Hz–26kHz 84Hz–26kHz Zalecana moc wzmacniacza 30–150W 30–200W 30–200W 25–200W Kompatybilność wyjścia wzmacniacza 4Ω 4Ω 4Ω 4Ω Minimalna impedancja (w omach) 4,1Ω 4,3Ω 4,1Ω 4,2Ω Czułość (2,83 V / 1 m) 86dB 87dB 89dB 87dB Częstotliwość zwrotnicy Głośnik wysokotonowy/ średniotonowy 2200Hz 3200Hz 2500Hz 2500Hz Głośniki średniotonowe/średnio- niskotonowe Wymiary i waga Wymiary produktu (szer. x wys. x gł.) 6,50 x 10,6 x 7,18 cala 165,1 x 269,2 x 182,4 mm 7,50 x 18,0 x 10,99 cala 190,5 x 330,0 x 279,3 mm 19,9 x 6,50 x 8,13 cala 482,6 x 165,1 x 206,6 mm 24,4 x 4,15 x 5,55 cala 619,7 x 105,4 x 141,0 mm Największa całkowita głębokość (wraz z maskownicą) Waga produktu (każdy) Obudowa Typ obudowy przetworników średniotonowych Typ obudowy przetworników średnio-niskotonowych/ niskotonowych Dostępne wykończenia Czarny matowy Czarny matowy Czarny matowy Czarny matowy Stopki Tak, dostarczane w opakowaniu Tak, dostarczane w opakowaniu Tak, dostarczane w opakowaniu Tak, dostarczane w opakowaniu Możliwość montażu na ścianie Nie Nie Nie Tak Śruby zaciskowe Niklowane śruby zaciskowe z otworem poprzecznym Niklowane śruby zaciskowe z otworem poprzecznym Niklowane śruby zaciskowe z otworem poprzecznym Niklowane śruby zaciskowe z otworem poprzecznym Akcesoria Zaprojektowane dla głośnika XT90 nie dotyczy Tak nie dotyczy nie dotyczy Certyfikaty (inne niż dotyczące bezpieczeństwa i zgodności z przepisami) Certyfikat Hi-Res Tak Tak Tak Tak *Może ulec zmianie bez uprzedzenia. Polski 56Głośniki podłogowe Monitor XT Głośnik modułu wysokości Monitor XT Dane techniczne XT60 XT70 XT90 Typ głośnika Głośnik podłogowy Głośnik podłogowy Moduł wysokości (para) Głośnik wysokotonowy kopułka terylenowa 1” kopułka terylenowa 1” nie dotyczy Głośniki średniotonowe/ średnio-niskotonowe Głośniki niskotonowe 6½” papier niestandardowy 2 x 6½” papier niestandardowy 4” papier niestandardowy Pasywne radiatory 2 x 6½” PRs 2 x 8” PRs nie dotyczy Całkowite pasmo przenoszenia 38 Hz–40 kHz 35 Hz–40 kHz 94 Hz–22 kHz Pasmo przenoszenia (granice -3 dB) 43 Hz–26 kHz 41 Hz–26 kHz 164 Hz–17 kHz Zalecana moc wzmacniacza 25–200 W 25–200 W 30–100 W Kompatybilność wyjścia wzmacniacza 4Ω 4Ω 4Ω Minimalna impedancja 4,4Ω 4,0Ω 4,3Ω Czułość (2,83 V / 1 m) 86 dB 89 dB 89 dB Częstotliwość zwrotnicy Głośnik wysokotonowy/ średniotonowy 2200 Hz 2700 Hz 2700 Hz Głośniki średniotonowe/średnio- niskotonowe Wymiary i waga Wymiary produktu (szer. x wys. x gł.) 7,50 x 36,4 x 9,09 cala 190,5 x 925,0 x 230,8 mm 9,25 x 40,4 x 12,5 cala 235 x 1026,6 x 317,9 mm 7,50 x 5,64 x 8,38 cala 190,5 x 143,2 x 212,9 mm Największa całkowita głębokość (wraz z maskownicą) Waga produktu (każdy) Obudowa Typ obudowy przetworników średniotonowych Typ obudowy przetworników średnio-niskotonowych/ niskotonowych Dostępne wykończenia Czarny matowy Czarny matowy Czarny matowy Stopki Gumowe podkładki Gumowe podkładki Gumowe podkładki Możliwość montażu na ścianie Nie Nie Tak Śruby zaciskowe Niklowane śruby zaciskowe z otworem poprzecznym Niklowane śruby zaciskowe z otworem poprzecznym Niklowane śruby zaciskowe z otworem poprzecznym Akcesoria Zaprojektowane dla głośnika XT90 Tak Tak nie dotyczy Certyfikaty (inne niż dotyczące bezpieczeństwa i zgodności z przepisami) Certyfikat Hi-Res Tak Tak Nie *Może ulec zmianie bez uprzedzenia. Polski Polk Monitor XT

INSTRUKCJA OBSŁUGIOgraniczona 5-letnia gwarancja Polk Audio, LLC (dalej „Polk” lub „Polk Audio”) udziela niniejszej ograniczonej gwarancji wyłącznie pierwotnemu nabywcy detalicznemu. Niniejsza gwarancja automatycznie wygasa przed upływem wskazanego okresu jej obowiązywania, jeśli pierwotny nabywca detaliczny odsprzeda lub w inny sposób przekaże produkt innej osobie. Firma Polk Audio gwarantuje wyłącznie pierwotnemu nabywcy, że niniejsze głośniki, pasywne elementy zwrotnicy oraz obudowa („produkt”) będą wolne od wad materiałowych i wykonawczych przez okres 5 (pięciu) lat od daty pierwotnego zakupu od autoryzowanego dystrybutora sprzętu Polk Audio. Aby umożliwić firmie Polk oferowanie najlepszej możliwej obsługi gwarancyjnej, należy zarejestrować swój nowy produkt online pod adresem: www.polkaudio.com/ registration lub telefonicznie w dziale obsługi klienta Polk pod numer 800-377-7655 (USA i Kanada) w ciągu 10 (dziesięciu) dni od daty zakupu. Pamiętaj, aby zachować oryginalne potwierdzenie zakupu. Wadliwe produkty należy odesłać wraz z dowodem zakupu opłaconą z góry i ubezpieczoną przesyłką do autoryzowanego sprzedawcy Polk Audio, od którego Produkt został zakupiony lub do producenta na adres 5541 Fermi Court; Carlsbad, CA 92008. Produkty muszą być wysłane w oryginalnym opakowaniu transportowym lub jego odpowiedniku; w każdym przypadku ryzyko utraty lub uszkodzenia podczas transportu ponosi użytkownik. Jeśli podczas badania przez producenta lub autoryzowanego sprzedawcy Polk Audio okaże się, że urządzenie było wadliwe pod względem materiałów lub wykonania w dowolnym momencie okresu gwarancyjnego, Polk Audio lub autoryzowany sprzedawca Polk według własnego uznania naprawi lub wymieni ten produkt bez dodatkowych opłat, z wyjątkiem przypadków określonych poniżej. Wszystkie wymienione części i produkty stają się własnością Polk. Produkty wymienione lub naprawione w ramach niniejszej gwarancji zostaną zwrócone w rozsądnym czasie opłaconą przesyłką. Niniejsza gwarancja nie obejmuje serwisowania ani części do naprawy szkód w wyniku wypadku, klęski żywiołowej, niewłaściwego użycia, zaniedbania, nieodpowiednich metod pakowania lub procedur wysyłki, zastosowania komercyjnego, napięcia wejściowego przekraczającego maksymalne wartości znamionowe urządzenia, estetycznego wyglądu obudowy, który nie jest bezpośrednio związany z wadami materiałowymi lub wykonawczymi, a także serwisowania, naprawy lub modyfikacji produktu, która nie zostały autoryzowane lub zatwierdzone przez firmę Polk. Niniejsza gwarancja wygasa w przypadku zakupu produktu u nieautoryzowanego dystrybutora lub jeśli numer seryjny na produkcie zostanie usunięty, zmodyfikowany lub zniszczony. Niniejsza gwarancja zastępuje wszystkie inne udzielone gwarancje. Jeśli ten produkt ma wadę materiałową lub wykonawczą, zgodnie z powyższą gwarancją, jedynym zadośćuczynieniem będzie naprawa lub wymiana w sposób opisany powyżej. W żadnym wypadku firma Polk Audio nie ponosi odpowiedzialności za jakiekolwiek przypadkowe lub wtórne szkody wynikające z użytkowania produktu lub braku możliwości korzystania z niego, nawet jeśli firma Polk Audio lub Autoryzowany Dystrybutor sprzętu Polk zostali poinformowani o możliwości wystąpienia takich szkód lub jakichkolwiek roszczeń ze strony jakichkolwiek innych osób. W niektórych stanach wyłączenie lub ograniczenie szkód wtórnych jest zabronione, toteż powyższe ograniczenie lub wyłączenie może nie mieć zastosowania do użytkownika. Wszystkie dorozumiane gwarancje dotyczące niniejszego produktu są ograniczone do czasu trwania niniejszej gwarancji.
